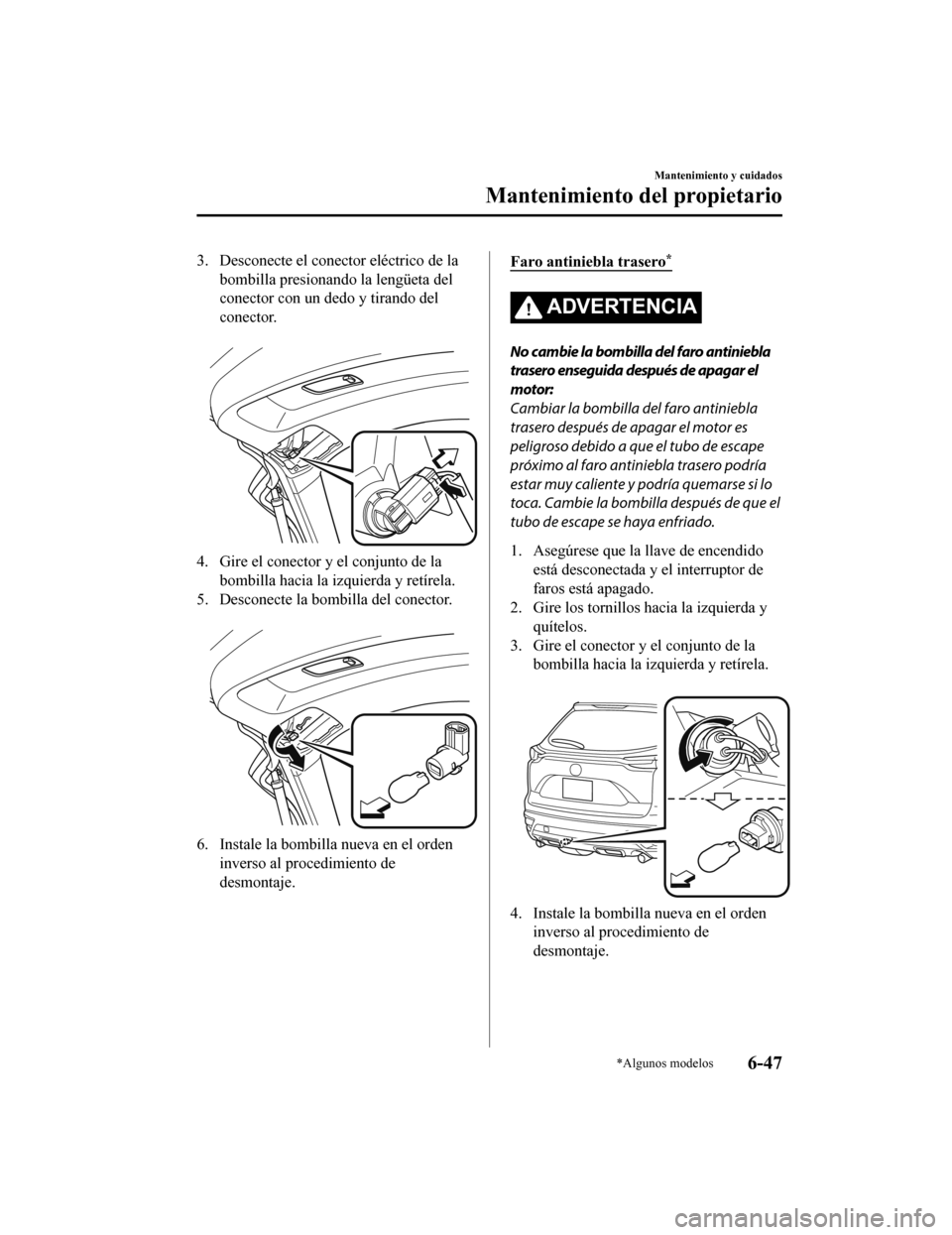

3. Desconecte el conector eléctrico de labombilla presionando la lengüeta del
conector con un dedo y tirando del
conector.
4. Gire el conector y el conjunto de labombilla hacia la izquierda y retírela.
5. Desconecte la bombilla del conector.
6. Instale la bombilla nueva en el ordeninverso al procedimiento de
desmontaje.
Faro antiniebla trasero*
ADVERTENCIA
No cambie la bombilla del faro antiniebla
trasero enseguida después de apagar el
motor:
Cambiar la bombilla del faro antiniebla
trasero después de apagar el motor es
peligroso debido a que el tubo de escape
próximo al faro antiniebla trasero podría
estar muy caliente y podría quemarse si lo
toca. Cambie la bombilla después de que el
tubo de escape se haya enfriado.
1. Asegúrese que la llave de encendidoestá desconectada y el interruptor de
faros está apagado.
2. Gire los tornillos hacia la izquierda y
quítelos.
3. Gire el conector y el conjunto de la bombilla hacia la izquierda y retírela.
4. Instale la bombilla nueva en el ordeninverso al procedimiento de
desmontaje.
Mantenimiento y cuidados
Mantenimiento del propietario
*Algunos modelos6-47
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 506 of 648

Luces de la matrícula

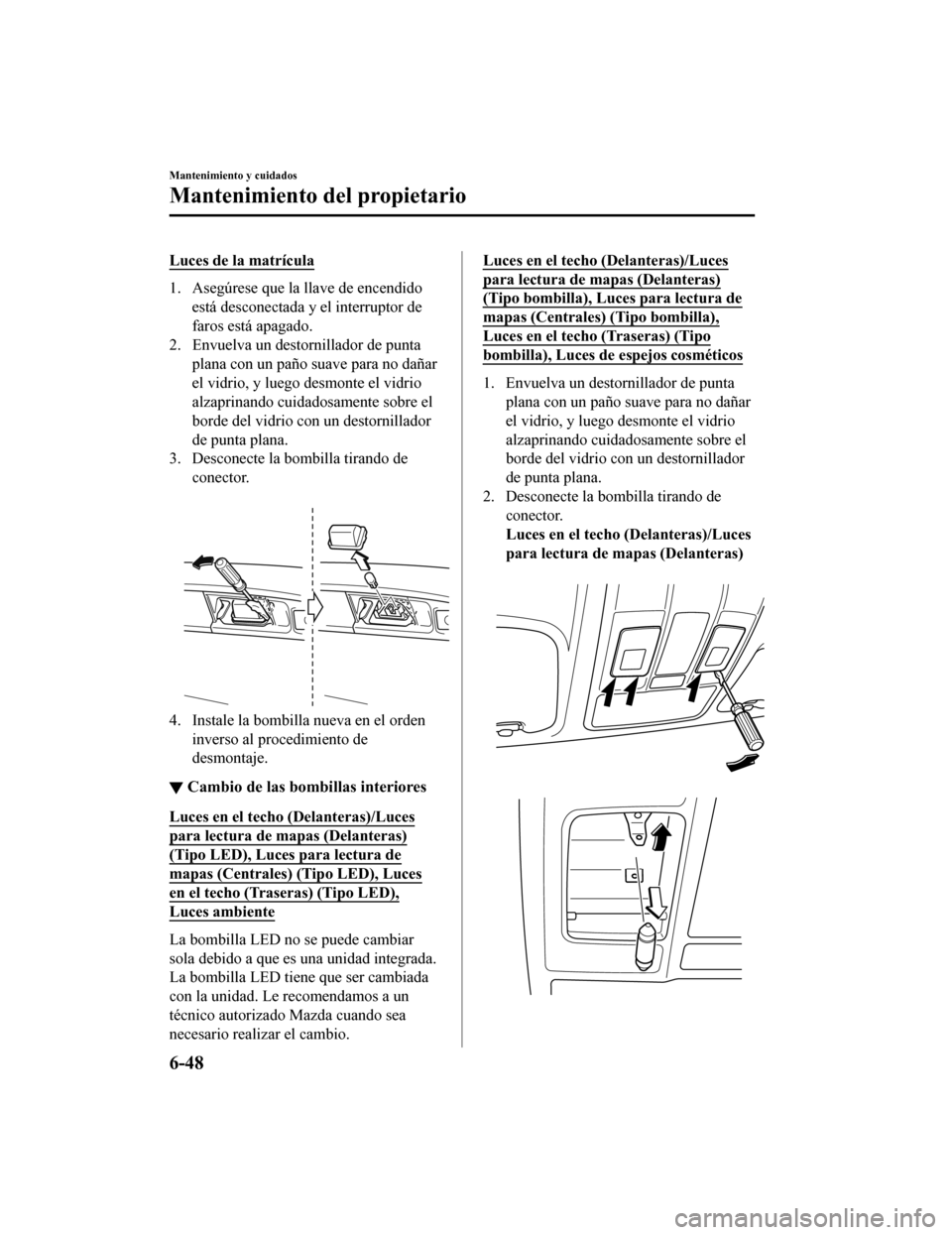

1. Asegúrese que la llave de encendidoestá desconectada y el interruptor de
faros está apagado.
2. Envuelva un destornillador de punta
plana con un paño suave para no dañar
el vidrio, y l uego desmonte el vidrio
alzaprinando cuidadosamente sobre el
borde del vidrio con un destornillador
de punta plana.
3. Desconecte la bombilla tirando de
conector.
4. Instale la bombilla nueva en el ordeninverso al procedimiento de
desmontaje.
▼Cambio de las bombillas interiores
Luces en el techo (Delanteras)/Luces
para lectura de mapas (Delanteras)
(Tipo LED), Luces para lectura de
mapas (Centrales)
(Tipo LED), Luces
en el techo (Traseras) (Tipo LED),
Luces ambiente
La bombilla LED no se puede cambiar
sola debido a que es una unidad integrada.
La bombilla LED tiene que ser cambiada
con la unidad. Le recomendamos a un
técnico autorizado Mazda cuando sea
necesario realizar el cambio.
Luces en el techo (Delanteras)/Luces
para lectura de mapas (Delanteras)
(Tipo bombilla), Luces para lectura de
mapas (Centrales) (Tipo bombilla),
Luces en el techo (Traseras) (Tipo
bombilla), Luces de espejos cosméticos
1. Envuelva un destornillador de punta
plana con un paño suave para no dañar
el vidrio, y luego desmonte el vidrio
alzaprinando cuidadosamente sobre el
borde del vidrio con un destornillador
de punta plana.
2. Desconecte la bombilla tirando de
conector.
Luces en el techo (Delanteras)/Luces
para lectura de mapas (Delanteras)
Mantenimiento y cuidados
Mantenimiento del propietario
6-48
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 507 of 648

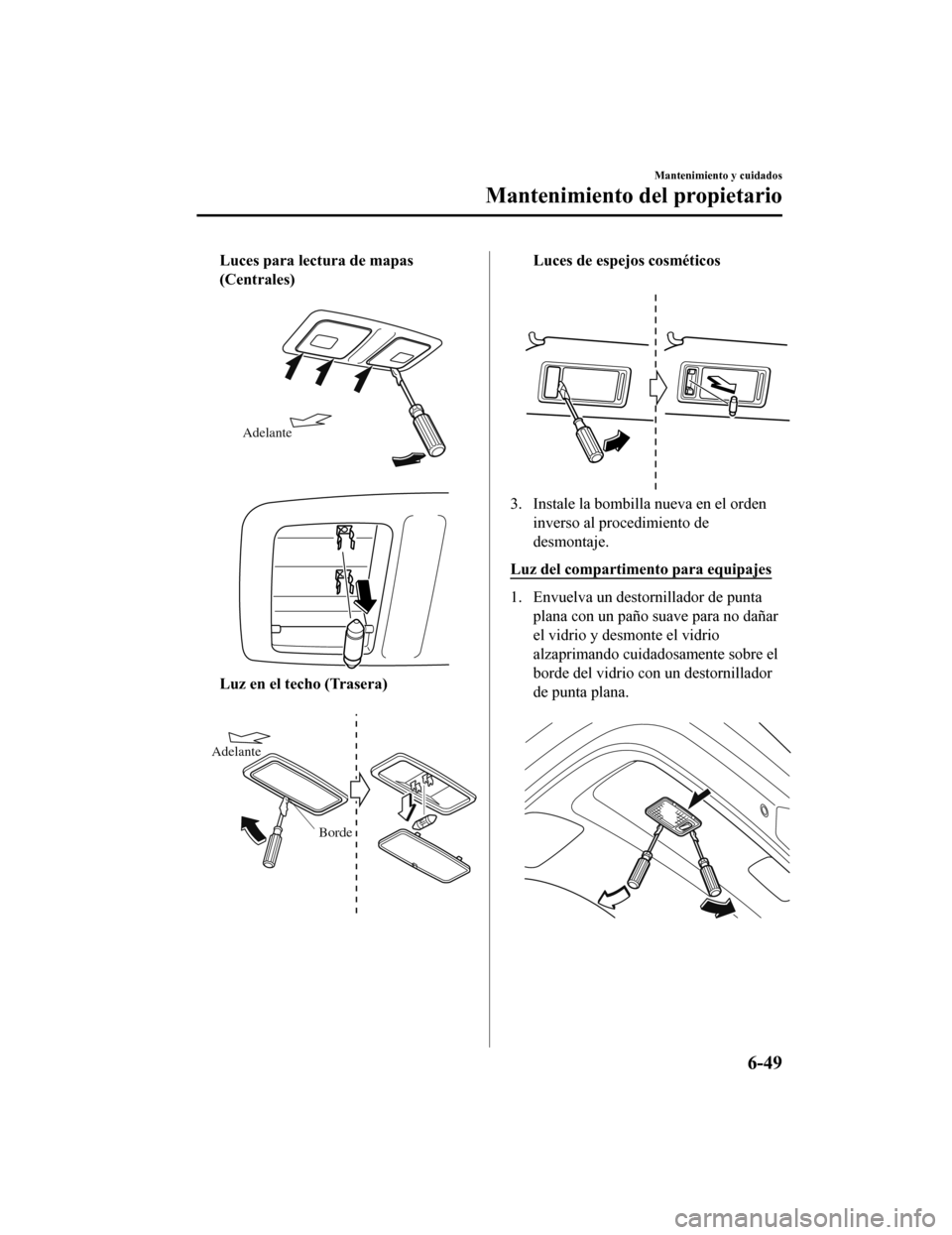

Luces para lectura de mapas
(Centrales)
Adelante
Luz en el techo (Trasera)
Borde
Adelante
Luces de espejos cosméticos
3. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
Luz del compartimento para equipajes
1. Envuelva un destornillador de punta plana con un paño suave para no dañar
el vidrio y desmonte el vidrio
alzaprimando cuidadosamente sobre el
borde del vidrio con un destornillador
de punta plana.
Mantenimiento y cuidados
Mantenimiento del propietario
6-49
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 508 of 648

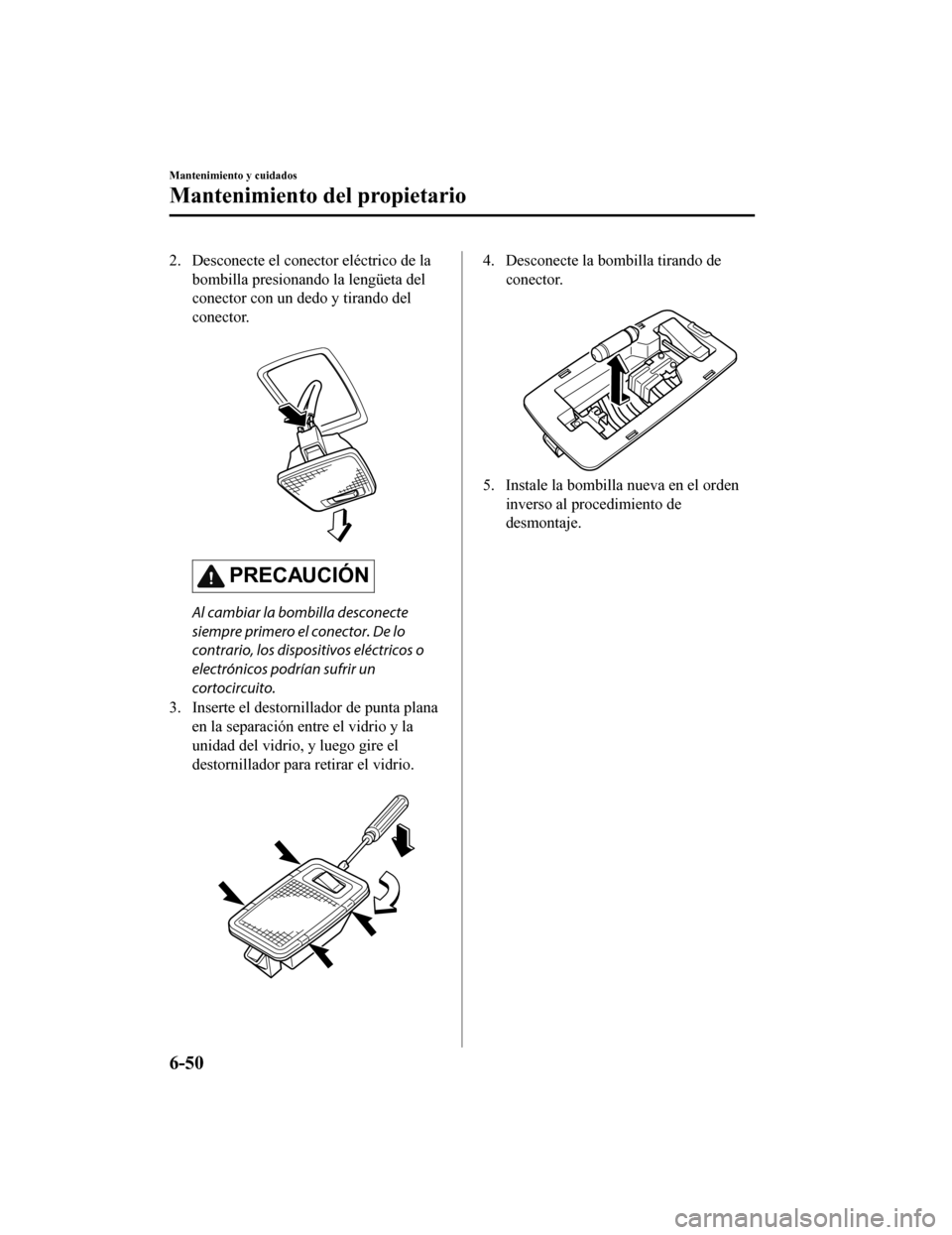

2. Desconecte el conector eléctrico de labombilla presionando la lengüeta del
conector con un dedo y tirando del
conector.
PRECAUCIÓN
Al cambiar la bombilla desconecte
siempre primero el conector. De lo
contrario, los dispositivos eléctricos o
electrónicos podrían sufrir un
cortocircuito.
3. Inserte el destornillador de punta plana en la separación entre el vidrio y la
unidad del vidrio, y luego gire el
destornillador para retirar el vidrio.
4. Desconecte la bombilla tirando de conector.
5. Instale la bombilla nueva en el ordeninverso al procedimiento de
desmontaje.
Mantenimiento y cuidados
Mantenimiento del propietario
6-50
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 509 of 648

Fusibles
El sistema eléctrico del vehículo está
protegido por medio de fusibles.
Si alguna de las luces del vehículo,
accesorios o controles no funcionan,
inspeccione el protector del circuito
correspondiente. Si se ha fundido un
fusible, el cable dentro del fusible estará
derretido.
Si el mismo fusible se funde nuevamente,
evite el uso del sistema eléctrico
correspondiente y consulte con un técnico
experto, le recomendamos un técnico
autorizado Mazda tan pronto como sea
posible.
▼ Cambio de fusibles
Cambio de los fu
sibles del lado
izquierdo del vehículo

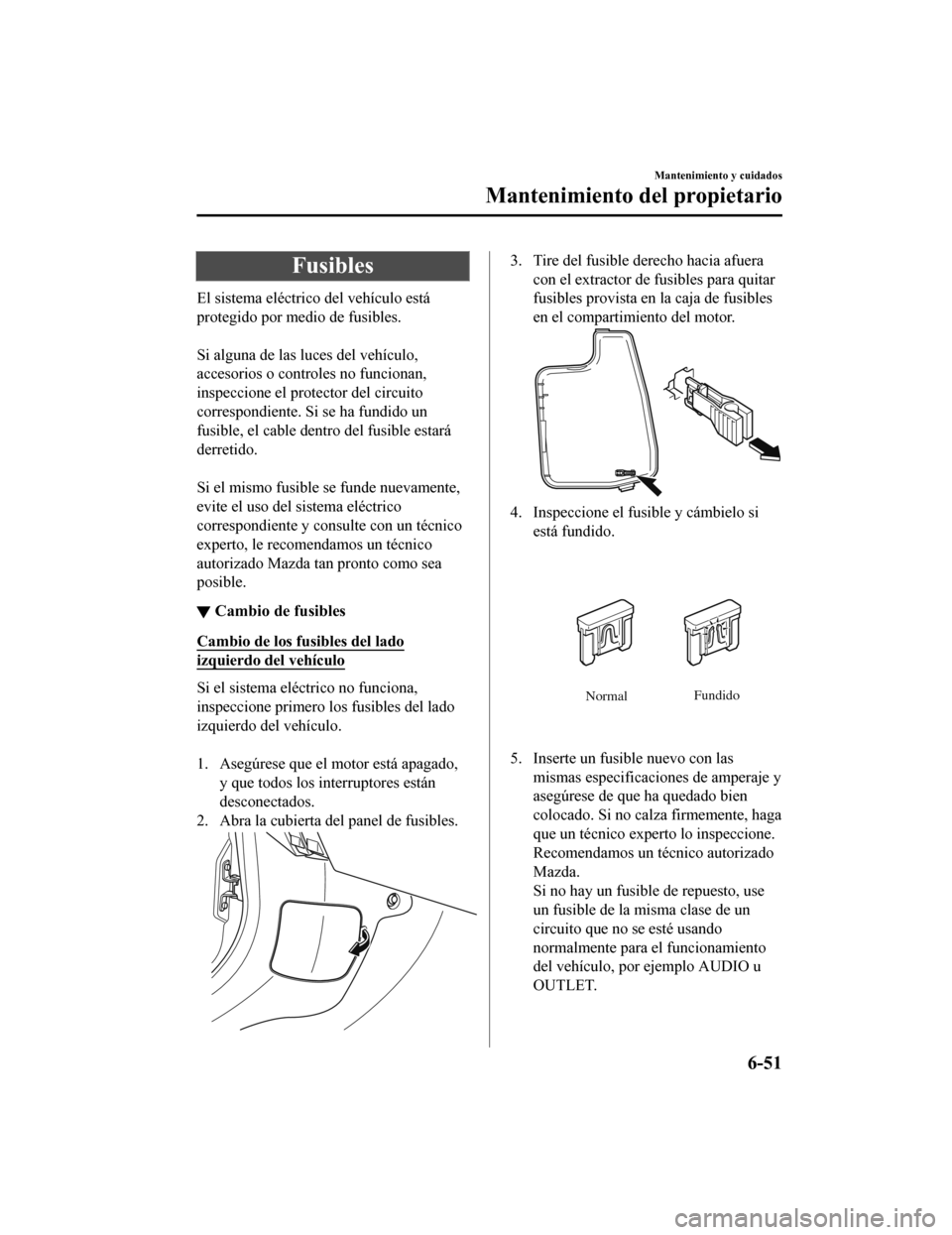

Si el sistema eléctrico no funciona,
inspeccione primero l os fusibles del lado
izquierdo del vehículo.
1. Asegúrese que el motor está apagado,
y que todos los interruptores están
desconectados.
2. Abra la cubierta del panel de fusibles.
3. Tire del fusible derecho hacia afuera con el extractor de fusibles para quitar
fusibles provista en la caja de fusibles
en el compartimiento del motor.
4. Inspeccione el fusible y cámbielo siestá fundido.
Normal Fundido
5. Inserte un fusible nuevo con las
mismas especificaciones de amperaje y
asegúrese de que ha quedado bien
colocado. Si no calza firmemente, haga
que un técnico expe rto lo inspeccione.
Recomendamos un técnico autorizado
Mazda.
Si no hay un fusible de repuesto, use
un fusible de la misma clase de un
circuito que no se esté usando
normalmente para el funcionamiento
del vehículo, por ejemplo AUDIO u
OUTLET.
Mantenimiento y cuidados
Mantenimiento del propietario
6-51
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 510 of 648

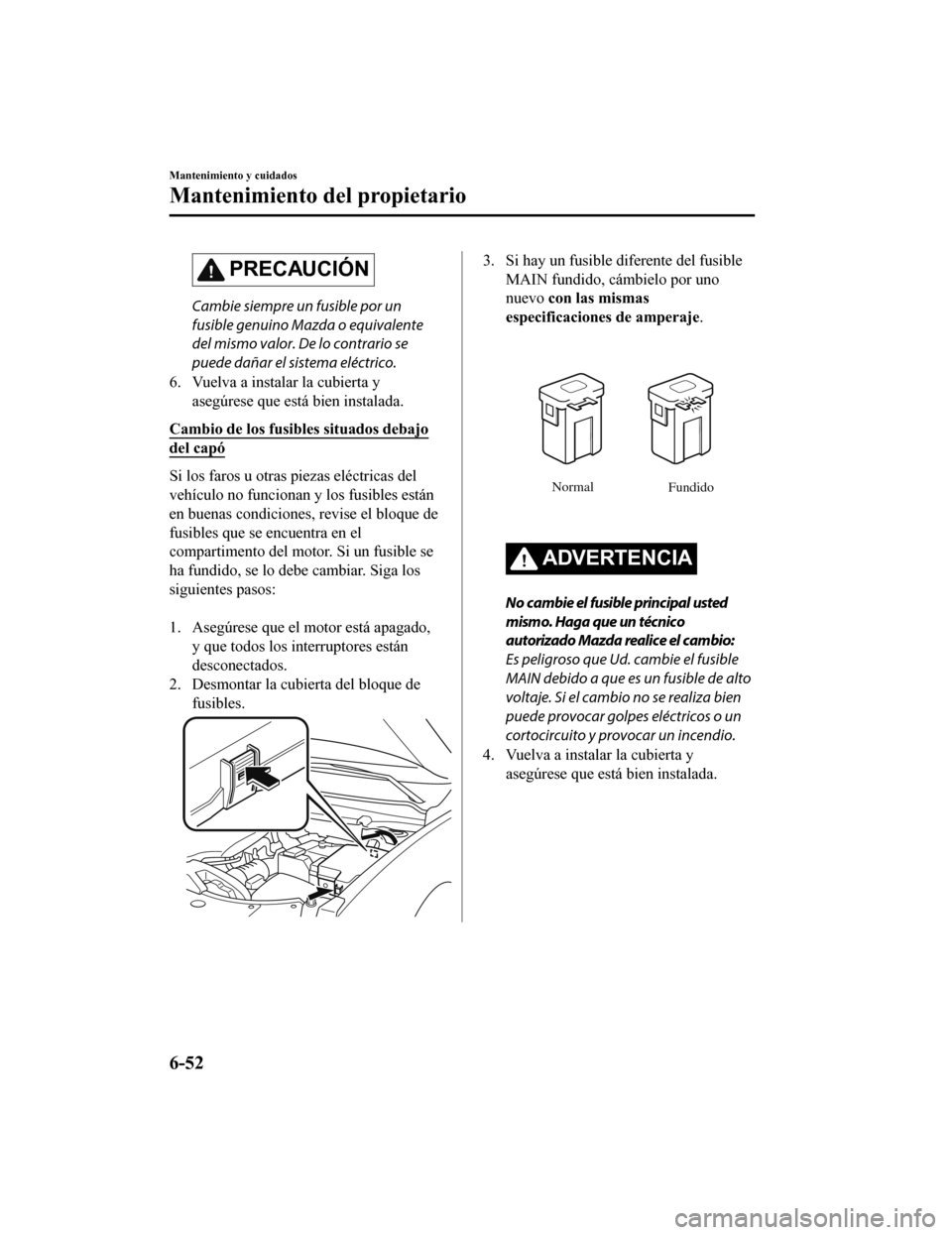

PRECAUCIÓN
Cambie siempre un fusible por un
fusible genuino Mazda o equivalente
del mismo valor. De lo contrario se
puede dañar el sistema eléctrico.
6. Vuelva a instalar la cubierta y asegúrese que está bien instalada.
Cambio de los fusibles situados debajo
del capó
Si los faros u otras piezas eléctricas del
vehículo no funcionan y los fusibles están
en buenas condiciones, revise el bloque de
fusibles que se encuentra en el
compartimento del motor. Si un fusible se
ha fundido, se lo debe cambiar. Siga los
siguientes pasos:
1. Asegúrese que el motor está apagado, y que todos los interruptores están
desconectados.
2. Desmontar la cubierta del bloque de
fusibles.
3. Si hay un fusible di ferente del fusible
MAIN fundido, cámbielo por uno
nuevo con las mismas
especificaciones de amperaje .
Normal
Fundido
ADVERTENCIA
No cambie el fusible principal usted
mismo. Haga que un técnico
autorizado Mazda realice el cambio:
Es peligroso que Ud. cambie el fusible
MAIN debido a que es un fusible de alto
voltaje. Si el cambio no se realiza bien
puede provocar golpes eléctricos o un
cortocircuito y provocar un incendio.
4. Vuelva a instalar la cubierta y asegúrese que está bien instalada.
Mantenimiento y cuidados
Mantenimiento del propietario
6-52
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 511 of 648

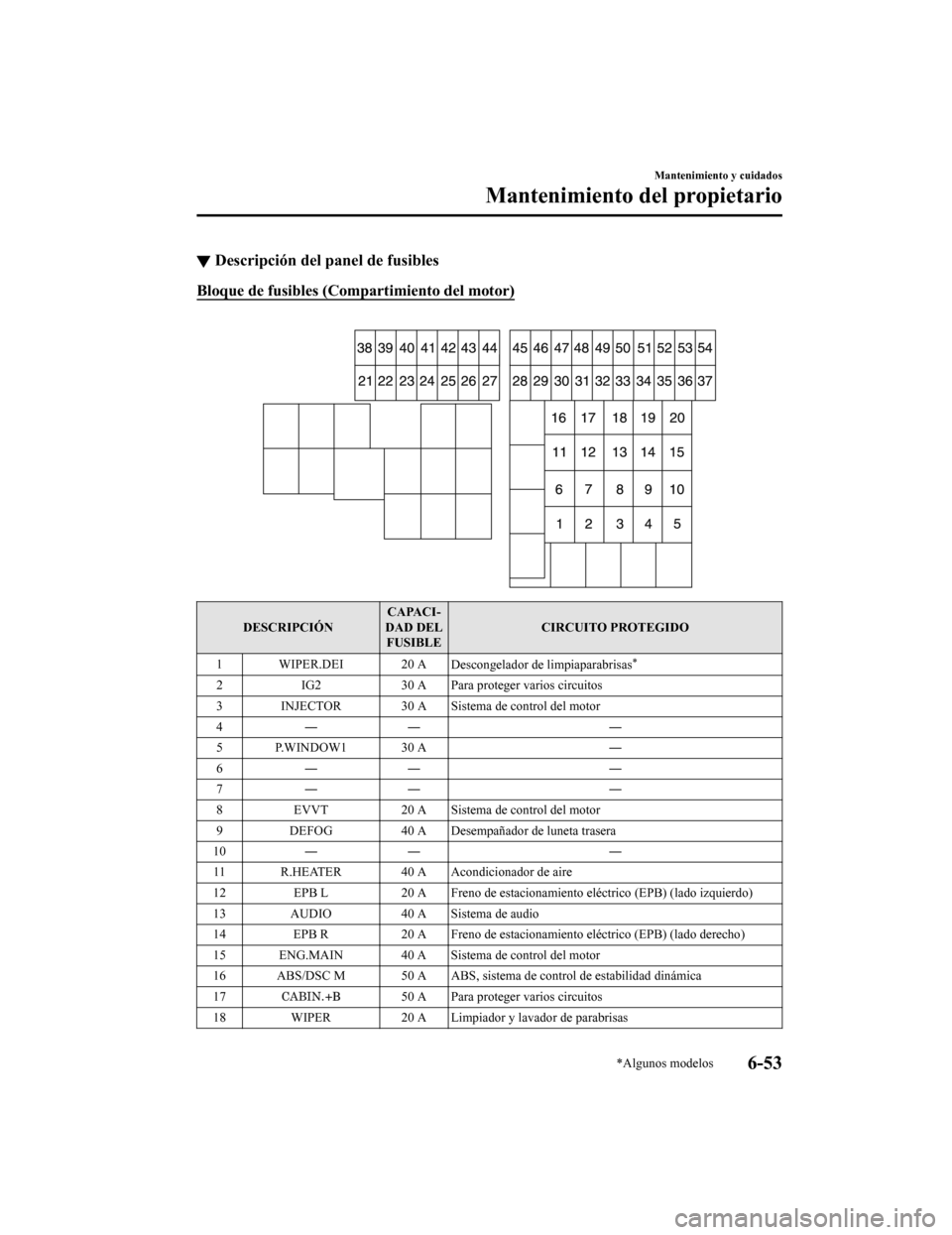

▼Descripción del panel de fusibles
Bloque de fusibles (Compartimiento del motor)
DESCRIPCIÓN CAPACI-
DAD DEL FUSIBLE CIRCUITO PROTEGIDO
1 WIPER.DEI 20 A Descongelador de limpiaparabrisas
*
2IG2 30 A Para proteger varios circuitos
3 INJECTOR 30 A Sistema de control del motor
4― ― ―
5 P.WINDOW1 30 A ―
6― ― ―
7― ― ―
8 EVVT 20 A Sistema de control del motor
9 DEFOG 40 A Desempañador de luneta trasera
10 ― ― ―
11 R.HEATER 40 A Acondicionador de aire
12 EPB L 20 A Freno de estacionamiento eléctrico (EPB) (lado izqui erdo)
13 AUDIO 40 A Sistema de audio
14 EPB R 20 A Freno de estacionamie nto eléctrico (EPB) (lado derecho)
15 ENG.MAIN 40 A Sistema de control del motor
16 ABS/DSC M 50 A ABS, sistema de control de estabilidad dinámica
17
50 A Para proteger varios circuitos
18 WIPER 20 A Limpiador y lavador de parabrisas
Mantenimiento y cuidados
Mantenimiento del propietario
*Algunos modelos6-53
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 512 of 648

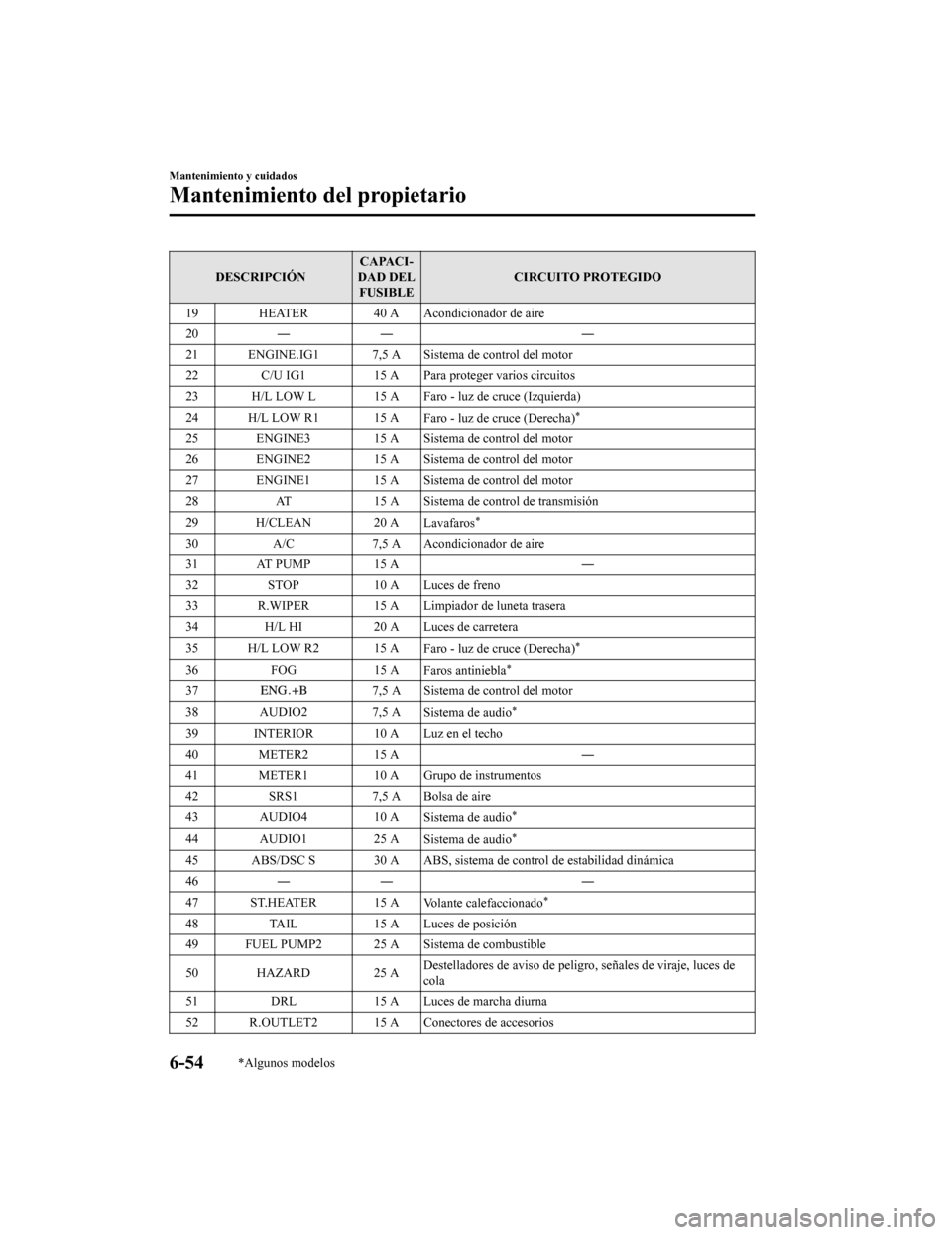

DESCRIPCIÓNCAPACI-
DAD DEL FUSIBLE CIRCUITO PROTEGIDO
19 HEATER 40 A Acondicionador de aire
20 ― ― ―
21 ENGINE.IG1 7,5 A Sistema de control del motor
22 C/U IG1 15 A Para proteger varios circuitos
23 H/L LOW L 15 A Faro - luz de cruce (Izquierda)
24 H/L LOW R1 15 A Faro - luz de cruce (Derecha)
*
25 ENGINE3 15 A Sistema de control del motor
26 ENGINE2 15 A Sistema de control del motor
27 ENGINE1 15 A Sistema de control del motor
28AT 15 A Sistema de control de transmisión
29 H/CLEAN 20 A Lavafaros
*
30A/C 7,5 A Acondicionador de aire
31 AT PUMP 15 A ―
32 STOP 10 A Luces de freno
33 R.WIPER 15 A Limpiador de luneta trasera
34 H/L HI 20 A Luces de carretera
35 H/L LOW R2 15 A Faro - luz de cruce (Derecha)
*
36FOG 15 A
Faros antiniebla*
377,5 A Sistema de control del motor
38 AUDIO2 7,5 A Sistema de audio
*
39 INTERIOR 10 A Luz en el techo
40 METER215 A ―
41 METER1 10 A Grupo de instrumentos
42 SRS1 7,5 A Bolsa de aire
43 AUDIO4 10 A
Sistema de audio
*
44 AUDIO1 25 A
Sistema de audio*
45 ABS/DSC S 30 A ABS, sistema de control de estabilidad dinámica
46 ― ― ―
47 ST.HEATER 15 A Volante calefaccionado
*
48TAIL 15 A Luces de posición
49 FUEL PUMP2 25 A Sistema de combustible
50 HAZARD 25 A Destelladores de aviso de peligro
, señales de viraje, luces de
cola
51 DRL 15 A Luces de marcha diurna
52 R.OUTLET2 15 A Conectores de accesorios
Mantenimiento y cuidados
Mantenimiento del propietario
6-54*Algunos modelos
