Page 457 of 648

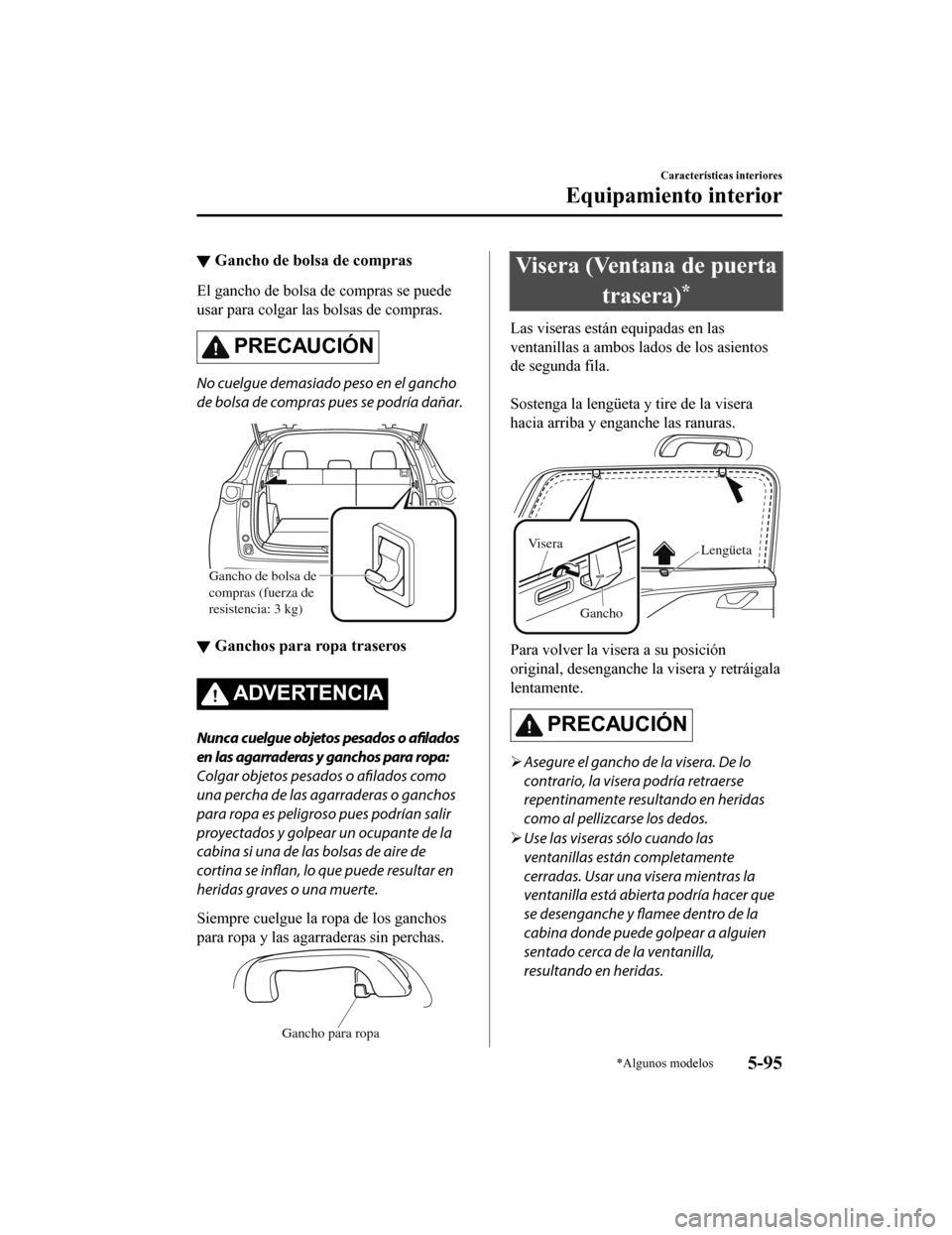

▼Gancho de bolsa de compras
El gancho de bolsa de compras se puede
usar para colgar las bolsas de compras.
PRECAUCIÓN
No cuelgue demasiado peso en el gancho
de bolsa de compras pues se podría dañar.
Gancho de bolsa de
compras (fuerza de
resistencia: 3 kg)
▼Ganchos para ropa traseros
ADVERTENCIA
Nunca cuelgue objetos pesados o afilados
en las agarraderas y ganchos para ropa:
Colgar objetos pesados o
afilados como
una percha de las agarraderas o ganchos
para ropa es peligroso pues podrían salir
proyectados y golpear un ocupante de la
cabina si una de las bolsas de aire de
cortina se inflan, lo que puede resultar en
heridas graves o una muerte.
Siempre cuelgue la ropa de los ganchos
para ropa y las agar raderas sin perchas.
Gancho para ropa
Visera (Ventana de puerta
trasera)
*
Las viseras están equipadas en las
ventanillas a ambos lados de los asientos
de segunda fila.
Sostenga la lengüeta y tire de la visera
hacia arriba y enganche las ranuras.
Lengüeta
Gancho
Visera
Para volver la visera a su posición
original, desenganche la visera y retráigala
lentamente.
PRECAUCIÓN
Asegure el gancho de la visera. De lo
contrario, la visera podría retraerse
repentinamente resultando en heridas
como al pellizcarse los dedos.
Use las viseras sólo cuando las
ventanillas están completamente
cerradas. Usar una visera mientras la
ventanilla está abierta podría hacer que
se desenganche y flamee dentro de la
cabina donde puede golpear a alguien
sentado cerca de la ventanilla,
resultando en heridas.
Características interiores
Equipamiento interior
*Algunos modelos5-95
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 458 of 648

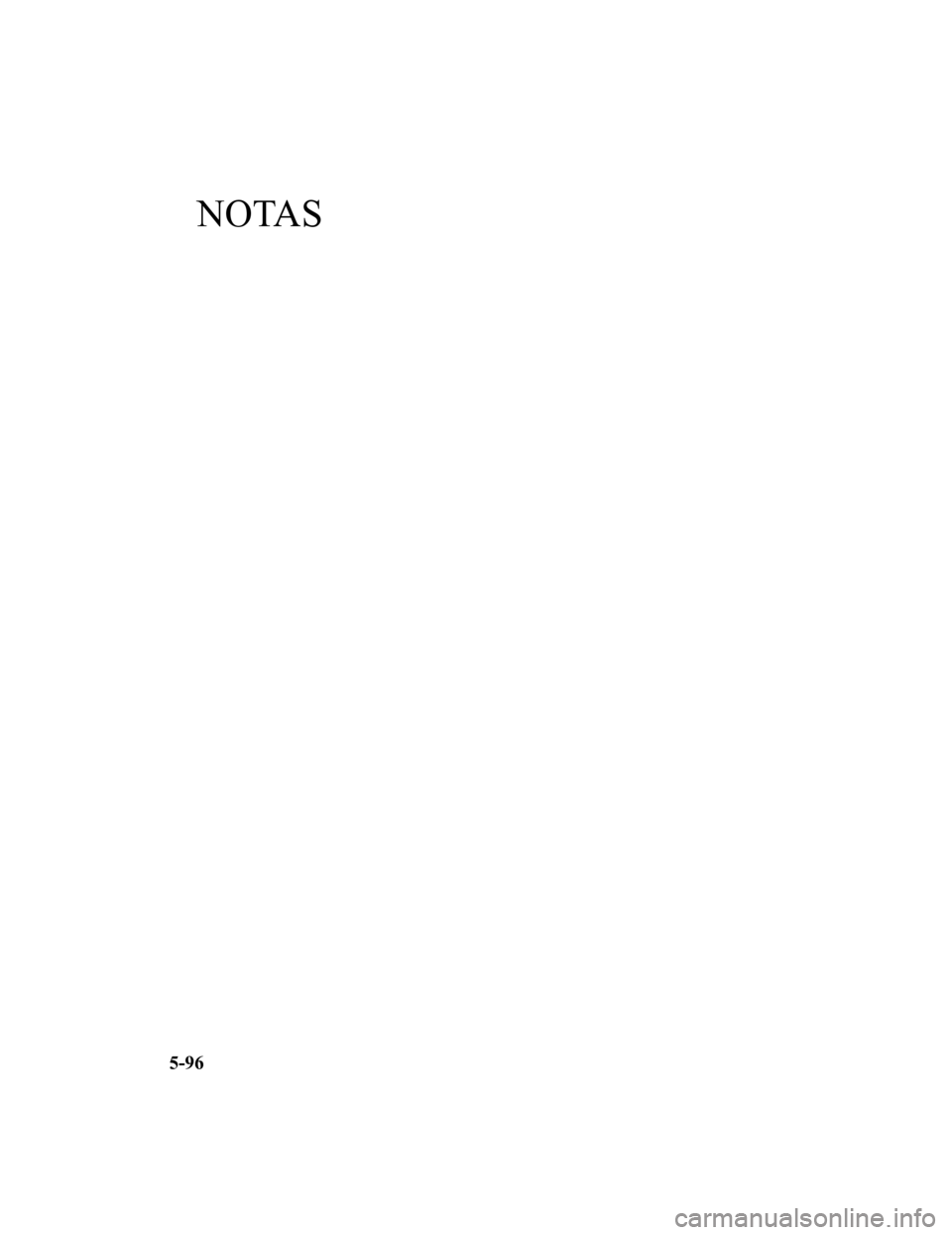

NOTAS
5-96
CX-9_8GC9-SP-17G_Edition12017-6-17 15:32:43
Page 459 of 648

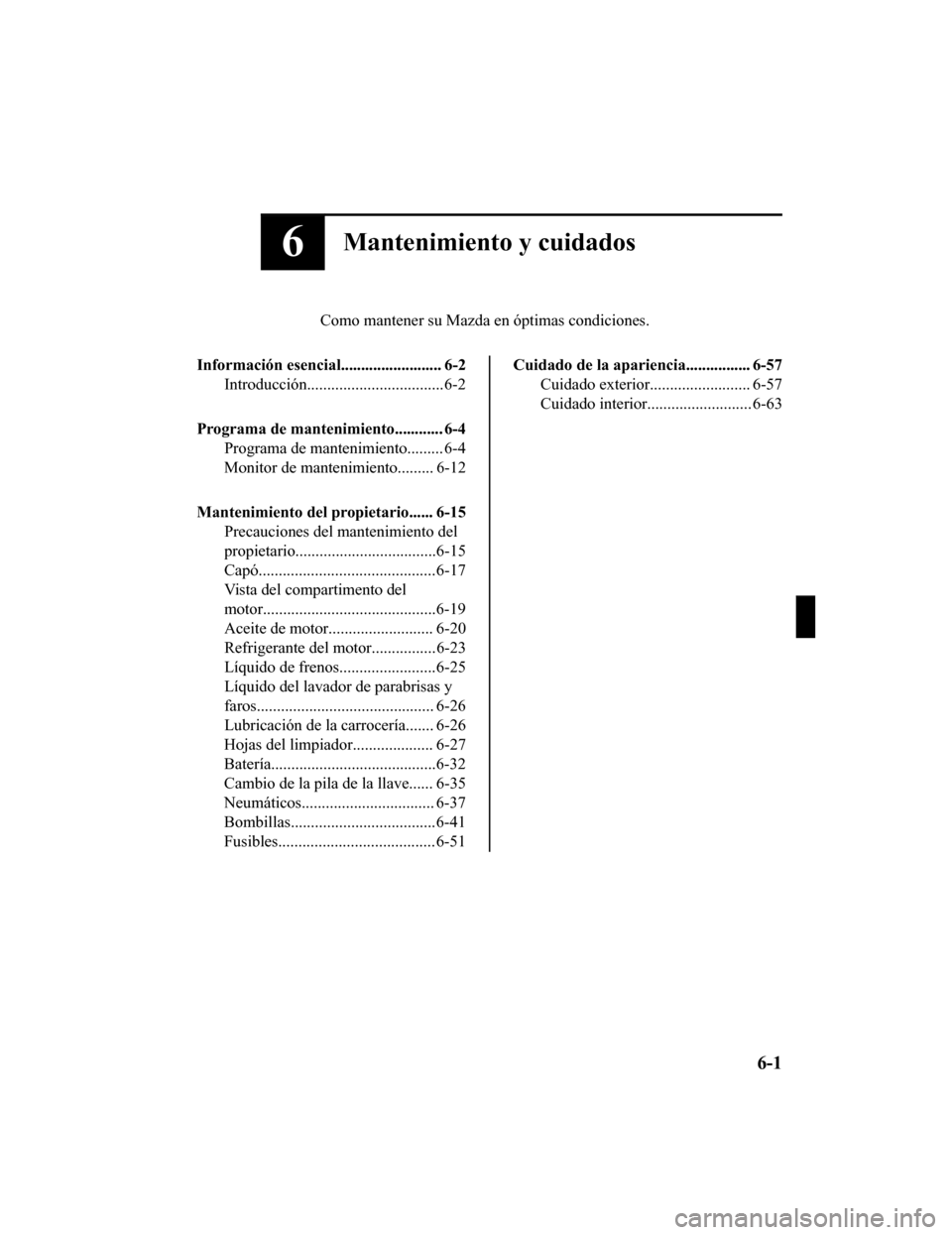

6Mantenimiento y cuidados
Como mantener su Mazda en óptimas condiciones.
Información esencial......................... 6-2 Introducción..................................6-2
Programa de mantenimiento............ 6-4 Programa de mantenim iento......... 6-4
Monitor de mantenimiento......... 6-12
Mantenimiento del propietario...... 6-15 Precauciones del mantenimiento del
propietario...................................6-15
Capó............................................6-17
Vista del compartimento del
motor...........................................6-19
Aceite de motor.......................... 6-20
Refrigerante del motor................6-23
Líquido de frenos........................6-25
Líquido del lavador de parabrisas y
faros............................................ 6-26
Lubricación de la carrocería....... 6-26
Hojas del limpiador.................... 6-27
Batería.........................................6-32
Cambio de la pila de la llave...... 6-35
Neumáticos................................. 6-37
Bombillas....................................6-41
Fusibles....................................... 6-51
Cuidado de la apariencia................ 6-57
Cuidado exterior......................... 6-57
Cuidado interior.......................... 6-63
6-1
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 460 of 648

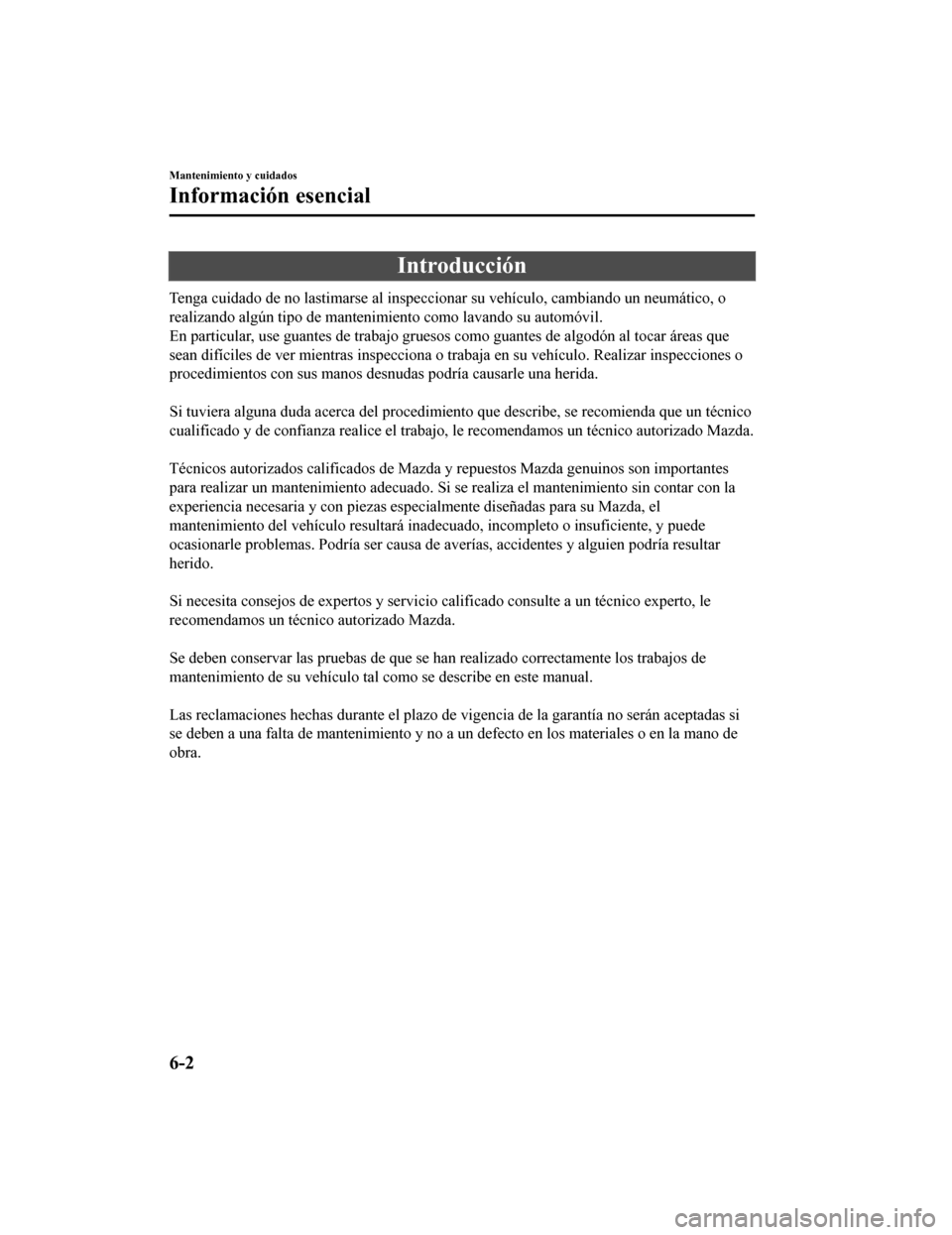

Introducción
Tenga cuidado de no lastimarse al inspeccionar su vehículo, cambiando un neumático, o
realizando algún tipo de mantenimiento como lavando su automóvi l.
En particular, use guantes de trabajo gruesos como guantes de a lgodón al tocar áreas que
sean difíciles de ver mientras inspecciona o trabaja en su vehí culo. Realizar inspecciones o
procedimientos con sus manos desnudas podría causarle una herid a.
Si tuviera alguna duda acerca del procedimiento que describe, s e recomienda que un técnico
cualificado y de confianza realice el trabajo, le recomendamos un técnico autorizado Mazda.
Técnicos autorizados calificados de Mazda y repuestos Mazda gen uinos son importantes
para realizar un mantenimiento adecuado. Si se realiza el mante nimiento sin contar con la
experiencia necesaria y con piezas especialmente diseñadas para su Mazda, el
mantenimiento del vehículo resultará inadecuado, incompleto o i nsuficiente, y puede
ocasionarle problemas. Podría ser causa de averías, accidentes y alguien podría resultar
herido.
Si necesita consejos de expert os y servicio calificado consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.
Se deben conservar las pruebas de que se han realizado correcta mente los trabajos de
mantenimiento de su vehículo tal como se describe en este manua l.
Las reclamaciones hechas durante el plazo de vigencia de la gar antía no serán aceptadas si
se deben a una falta de mantenimiento y no a un defecto en los materiales o en la mano de
obra.
Mantenimiento y cuidados
Información esencial
6-2
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 461 of 648

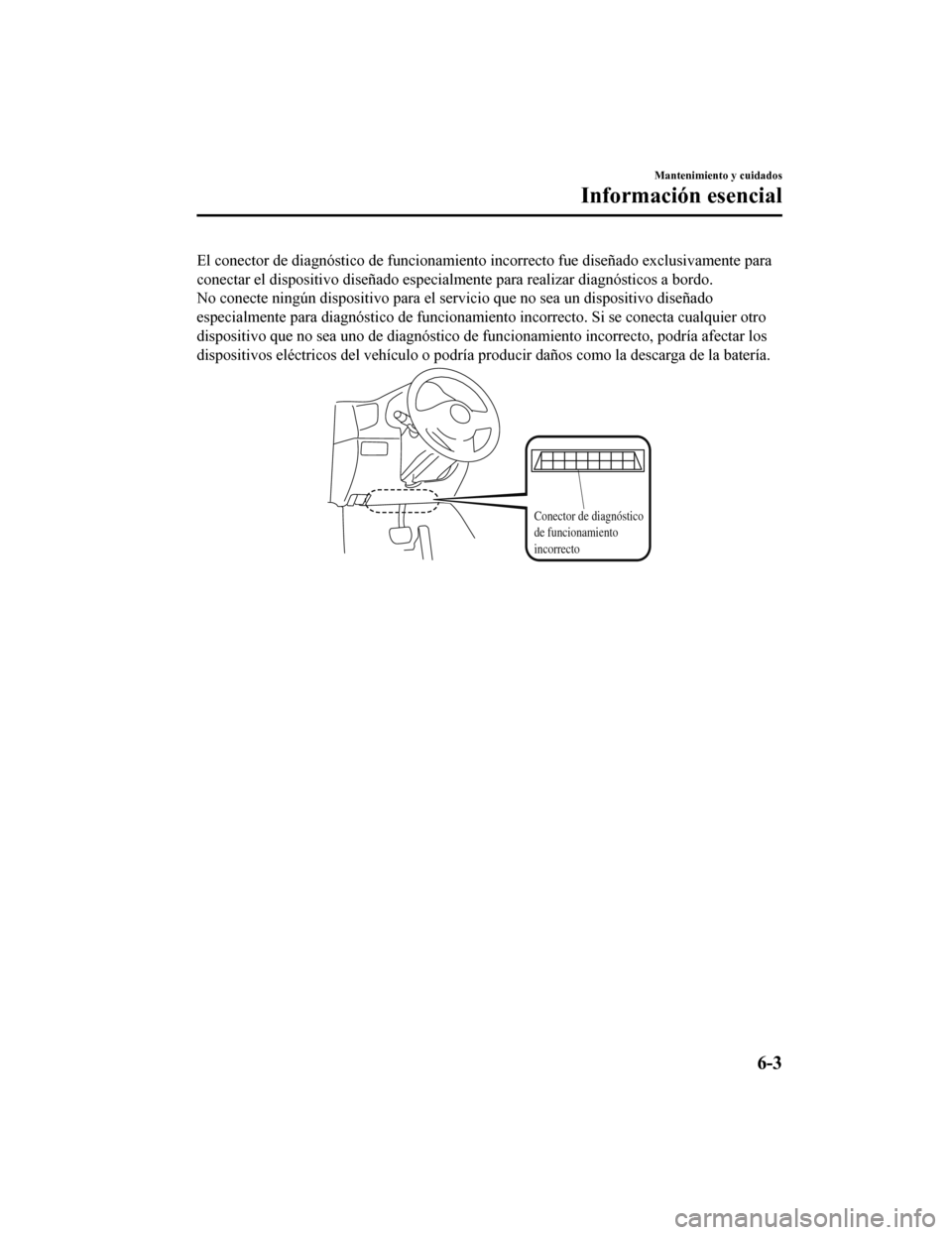

El conector de diagnóstico de funcionamiento incorrecto fue diseñado exclusivamente para
conectar el dispositivo diseñado especialmente para realizar diagnósticos a bordo.
No conecte ningún dispositivo para el servicio que no sea un di spositivo diseñado
especialmente para diagnóstico de funcionamiento incorrecto. Si se conecta cualquier otro
dispositivo que no sea uno de diagnóstico de funcionamiento inc orrecto, podría afectar los
dispositivos eléctricos del vehículo o podría producir daños co mo la descarga de la batería.
Conector de diagnóstico
de funcionamiento
incorrecto
Mantenimiento y cuidados
Información esencial
6-3
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 462 of 648

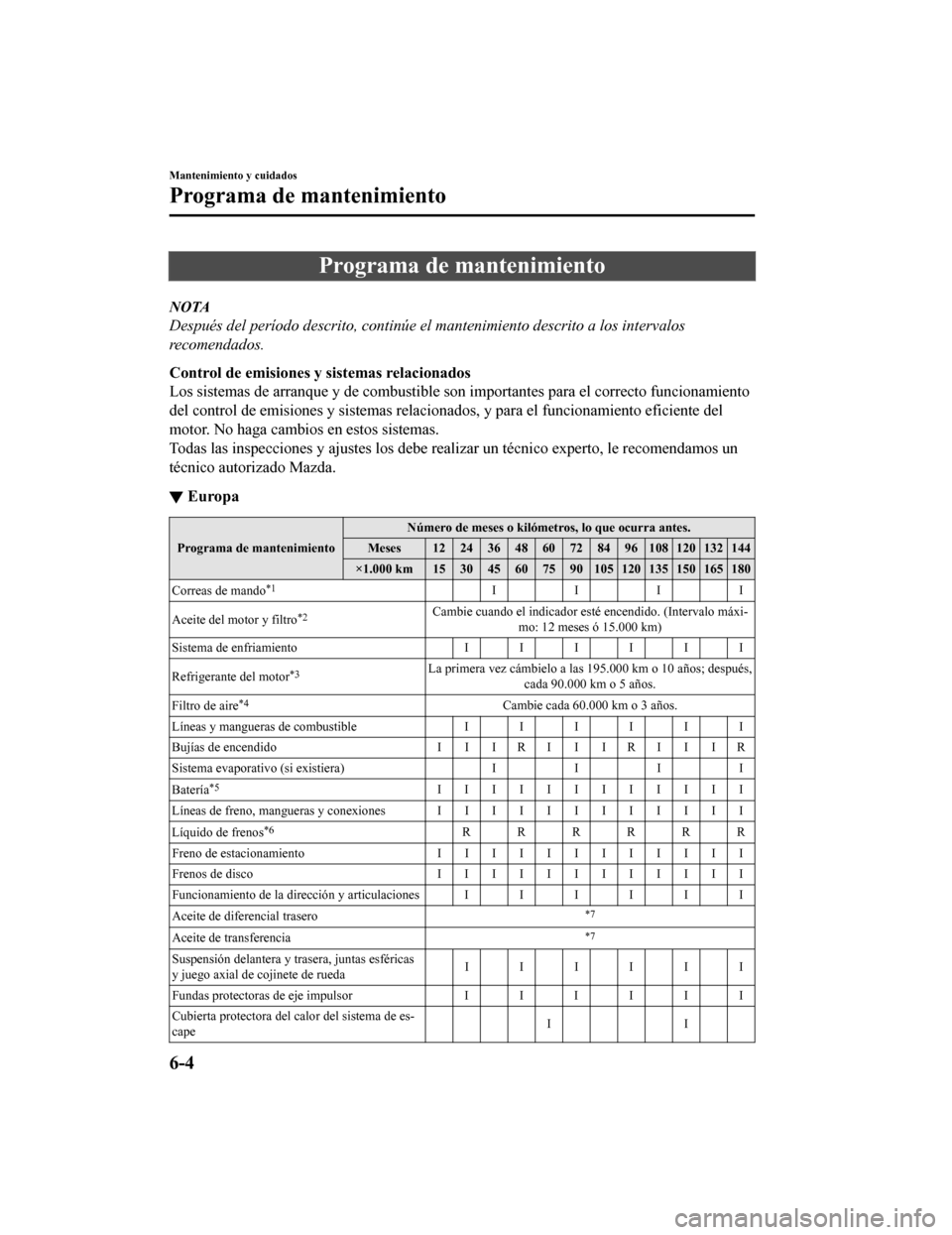

Programa de mantenimiento
NOTA
Después del período descrito, continúe el mantenimiento descrito a los intervalos
recomendados.
Control de emisiones y sistemas relacionados
Los sistemas de arranque y de combustible son importantes para el correcto funcionamiento
del control de emisiones y siste mas relacionados, y para el funcionamiento eficiente del
motor. No haga cambios en estos sistemas.
Todas las inspecciones y ajustes los debe realizar un técnico e xperto, le recomendamos un
técnico autorizado Mazda.
▼ Europa
Programa de mantenimiento Número de meses o kilómetros, lo que ocurra antes.
Meses 1224364860728496108120132144
×1.000 km 15 30 45 60 75 90 105 120 135 150 165 180
Correas de mando
*1IIII
Aceite del motor y filtro
*2Cambie cuando el indicador est é encendido. (Intervalo máxi-
mo: 12 meses ó 15.000 km)
Sistema de enfriamiento IIIIII
Refrigerante del motor
*3La primera vez cámbielo a las 195.000 km o 10 años; después, cada 90.000 km o 5 años.
Filtro de aire
*4Cambie cada 60.000 km o 3 años.
Líneas y mangueras de combustible IIIIII
Bujías de encendido I I I R I I I R I I I R
Sistema evaporativo (si existiera) II II
Batería
*5IIIIIIIIIIII
Líneas de freno, mangueras y conexiones I I I I I I I I I I I I
Líquido de frenos
*6RRRRRR
Freno de estacionamiento IIIIIIIIIIII
Frenos de disco IIIIIIIIIIII
Funcionamiento de la dirección y articulacionesIIIIII
Aceite de diferencial trasero
*7
Aceite de transferencia*7
Suspensión delantera y trasera, juntas esféricas
y juego axial de cojinete de rueda IIIIII
Fundas protectoras de eje impulsor IIIIII
Cubierta protectora del calor del sistema de es-
cape II
Mantenimiento y cuidados
Programa de mantenimiento
6-4
CX-9_8GC9-SP-17G_Edition1
2017-6-17 15:32:43
Page 463 of 648

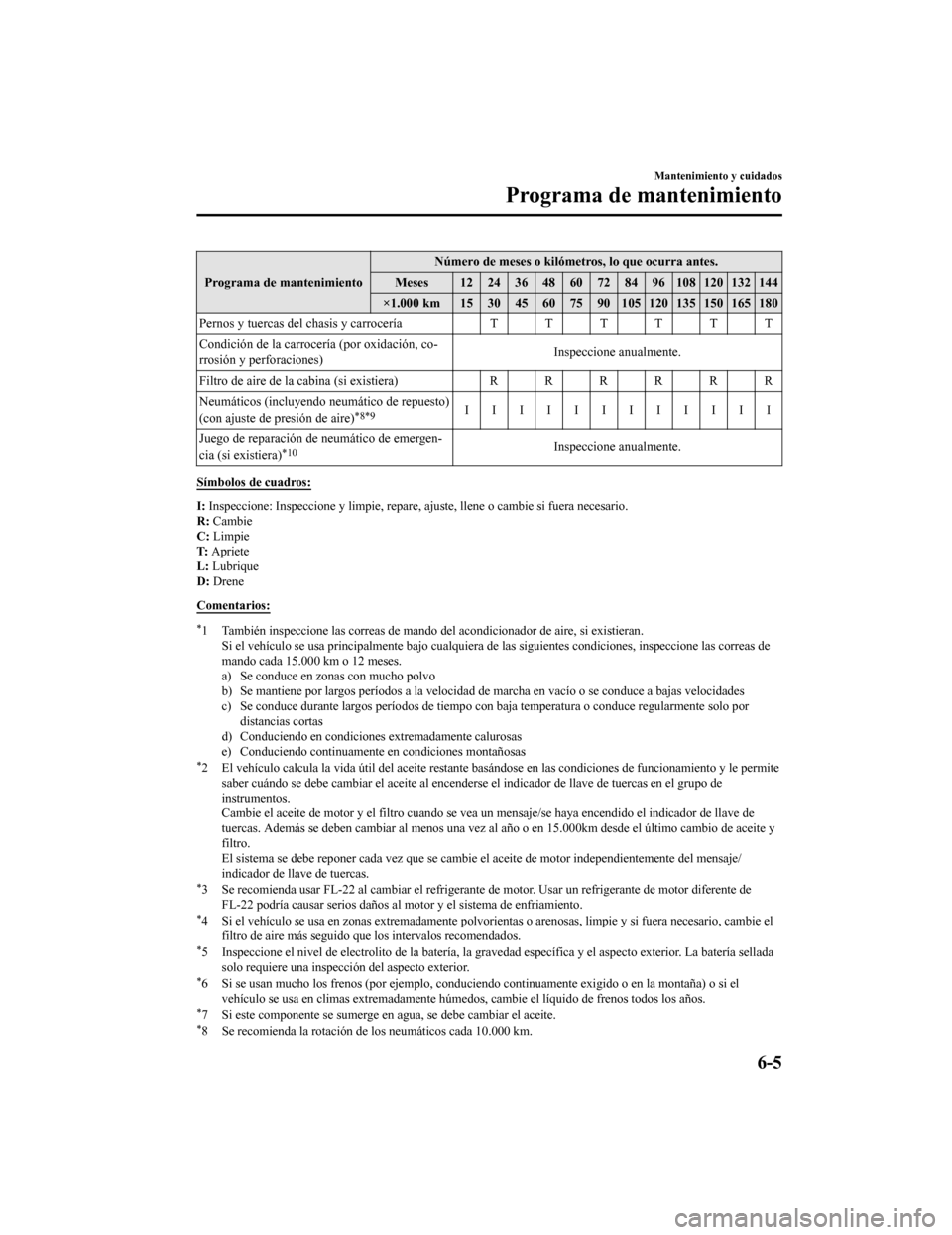

Programa de mantenimientoNúmero de meses o kilómetros, lo que ocurra antes.
Meses 1224364860728496108120132144
×1.000 km 15 30 45 60 75 90 105 120 135 150 165 180
Pernos y tuercas del chasis y carrocería T T T T T T
Condición de la carrocería (por oxidación, co-
rrosión y perforaciones) Inspeccione anualmente.
Filtro de aire de la cabina (si existiera) RRRRRR
Neumáticos (incluyendo neumático de repuesto)
(con ajuste de presión de aire)
*8*9IIIIIIIIIIII
Juego de reparación de neumático de emergen-
cia (si existiera)
*10Inspeccione anualmente.
Símbolos de cuadros:
I: Inspeccione: Inspeccione y limpi e, repare, ajuste, llene o cambie si fuera necesario.
R: Cambie
C: Limpie
T: Apriete
L: Lubrique
D: Drene
Comentarios:
*1 También inspeccione las correas de mando del acondicionador de aire, si existieran.
Si el vehículo se usa principalm ente bajo cualquiera de las siguientes condiciones, inspeccione las correas de
mando cada 15.000 km o 12 meses.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos per íodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas
*2 El vehículo calcula la vida útil del aceite res tante basándose en las condiciones de func ionamiento y le permite
saber cuándo se debe cambiar el aceite al encenderse el indicador de llave de tuercas en el grupo de
instrumentos.
Cambie el aceite de mo tor y el filtro cuando se vea un mensaje/se haya encendido el indicador de llave de
tuercas. Además se deben cambiar al menos una vez al año o en 1 5.000km desde el último cambio de aceite y
filtro.
El sistema se debe reponer cada vez que se cambie el aceite de motor independientemente del mensaje/
indicador de llave de tuercas.
*3 Se recomienda usar FL-22 al cam biar el refrigerante de motor. Usar un refrigerante de motor diferente de
FL-22 podría causar serios daños a l motor y el sistema de enfriamiento.
*4 Si el vehículo se usa en zonas extremadamente polvorientas o a renosas, limpie y si fuera necesario, cambie el
filtro de aire más seguido que los intervalos recomendados.
*5 Inspeccione el nivel de electrolito de la batería, la gravedad específica y el aspecto e xterior. La batería sellada
solo requiere una inspección del aspecto exterior.
*6 Si se usan mucho los frenos (por ejemplo, conduciendo continuamente exigido o en la montaña) o si el vehículo se usa en climas extre madamente húmedos, cambie el líq uido de frenos todos los años.
*7 Si este componente se sumerge e n agua, se debe cambiar el aceite.*8 Se recomienda la rotación de los neumáticos cada 10.000 km.
Mantenimiento y cuidados
Programa de mantenimiento
6-5
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 464 of 648

*9 La inicialización del sistema de control de la presión de los neumáticos (TPMS) debe realizarse de modo que
el sistema funcione de manera normal (si se incl uye este sistema).
*10 Verifique la fecha de vencimiento del líquido de reparación d e neumático cada año cuando realice el
mantenimiento periódico. Cambie la botella de líquido de reparación de neumático por una nueva antes de la
fecha de vencimiento.
▼ Excepto Europa
Rusia/Bielorrusia/Azerbaiyán/Kazajistán
Programa de mantenimiento Número de meses o kilómetros, lo que ocurra antes.
Meses 1224364860728496108120132144
×1.000 km 15 30 45 60 75 90 105 120 135 150 165 180
Correas de mando
*1IIIIIIIIIIII
Aceite de motor Rusia/
Bielorrusia/
Kazajistán
*12
Cambie cuando el indicador est
é encendido. (Intervalo máxi-
mo: 12 meses ó 15.000 km)
Azerbai-
yán
*2*13*14Cambie cada 5.000 km o 6 meses.
Filtro de aceite del motor Rusia/
Bielorrusia/
Kazajistán
*12
Cambie cuando el indicador est
é encendido. (Intervalo máxi-
mo: 12 meses ó 15.000 km)
Azerbaiyán
*3Cambie cada 10.000 km o 12 meses.
Sistema de enfriamiento IIIIII
Refrigerante del motor
*4La primera vez cámbielo a las 195.000 km o 10 años; después, cada 90.000 km o 5 años.
Filtro de aire
*5
Rusia/
Bielorrusia/
Kazajistán CCRCCRCCRCCR
Azerbaiyán CRCRCRCRCRCR
Filtro de combustible Rusia/
Bielorrusia/
Kazajistán
Cambie cada 120.000 km.
Azerbaiyán Cambie cada 60.000 km.
Líneas y mangueras de combustible IIIIII
Bujías de encendido I I I R I I I R I I I R
Sistema evaporativo (si existiera) II I
Batería
*6IIIIIIIIIIII
Líneas de freno, mangueras y conexiones I I I I I I I I I I I I
Líquido de frenos
*7RRRRRR
Freno de estacionamiento IIIIIIIIIIII
Frenos de disco IIIIIIIIIIII
Funcionamiento de la dirección y articulaciones I I I I I I I I I I I I
Mantenimiento y cuidados
Programa de mantenimiento
6-6
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
