2019 MAZDA MODEL CX-9 Manual del propietario (in Spanish)

ACC (Accesorios)
Algunos accesorios eléctricos funcionarán
y el indicador (ámbar) se encenderá.
En esta posición el volante está
desbloqueado.
NOTA
El sistema de entrada sin llave no
funciona mientras el arranque a botón se
haya oprimido a ACC, y las puertas no se
abrirán/cerrarán si han sido cerradas
manualmente.
ON
Esta es la posición normal para la
conducción después de arrancar el motor.
El indicador (ámbar) se apaga. (El
indicador (ámbar) se enciende cuando se
coloca el conmutador de arranque en la
posición ON y el motor no está
funcionando.)
Algunos indicadores/luces de advertencia
se deben observar antes de arrancar el
motor (pág ina 4-34).
NOTA
Cuando se oprime a ON el arranque a
botón, se oirá el sonido de la bomba de
combustible funcionando cerca del tanque
de combustible. Esto no indica una
anormalidad.
Puesta en marcha del
motor
ADVERTENCIA
Las ondas de radio de la llave pueden
afectar el funcionamiento de dispositivos
médicos como marcapasos:
Antes de usar la llave próxima a personas
con dispositivo médico, consulte al
fabricante del dispositivo médico o su
médico por si las ondas de radio de la llave
pueden afectar dicho dispositivo.
NOTA
•La llave debe ser llevada consigo
debido a que la llave tiene un chip
inmovilizador que se debe comunicar
con los controles del motor a corta
distancia.
•El motor se puede arrancar cuando el
arranque a botón se oprime de
desconectado, ACC u ON.
Al conducir
Arranque/apagado del motor
4-5
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

•Las funciones del sistema de arranque a
botón (función que le permite arrancar
el motor sólo llevando la llave) se
pueden desactivar para evitar cualquier
efecto adverso a una persona que use
marcapasos u otro dispositivo médico.
Si el sistema está desactivado, no podrá
arrancar el motor llevando la llave.
Consulte a un técnico experto, le
recomendamos un técnico autorizado de
Mazda para obtener más información.
Si las funciones del sistema de arranque
a botón han sido desactivadas, podrá
arrancar el motor mediante el siguiente
procedimiento indicado cuando se ha
descargado la pila de la llave.
Consulte la sección Función de
arranque del motor cuando la pila de la
llave está descargada en la página 4-
8.
•Después de arrancar un motor frío, la
velocidad del motor aumenta y se
escuchará un chirrido proveniente del
compartimiento del motor.
Esto es para mejorar la purificación de
los gases del escape y no indica ningún
defecto en los componentes.
1. Asegúrese de llevar consigo la llave.
2. Los pasajeros se deben abrochar los cinturones de seguridad.
3. Verifique que se ha levantado el freno de estacionamiento.
4. Continúe pisando firmemente el pedal de frenos hasta que el motor arranque
completamente.
5. Coloque la palanca selectora en la posición de estacionamiento (P). Si
debe volver a arrancar el motor con el
vehículo en movimiento, colóquela en
neutral (N).
NOTA
El arrancador no funcionará si la
palanca selectora no se encuentra en P
o N y no se pisa suficientemente el
pedal de frenos.
6. Verifique que el indicador KEY (verde) (si existie ra) en el grupo de
instrumentos y el indicador del
arranque a botón (verde) se encienden.
Indicador
Arranque a botón
Indicador KEY
(verde)/Advertencia
KEY (rojo)
NOTA
•Si el indicador de arranque a botón
(verde) destella, asegúrese de que
lleva la llave (p ara vehículos con
grupo de instrumentos tipo A
(página 4-34), se exhiben mensajes
en el grupo de instrumentos).
Al conducir
Arranque/apagado del motor
4-6
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

•Si el indicador de arranque a botón
(verde) destella cuando lleva la
llave, toque llave para el arranque a
botón y arranque el motor (para
vehículos con grupo de instrumentos
tipo A (página 4-34), se exhiben
mensajes en el grupo de
instrumentos). Consulte la sección
Función de arranque del motor
cuando la pila de la llave está
descargada en la página 4-8.
PRECAUCIÓN
Si la luz de advertencia KEY (roja) se
enciende, o el indicador del arranque a
botón (ámbar) parpadea, podría
indicar un problema con el sistema de
arranque del motor. Esto evitará que se
arranque el motor o que se cambie el
encendido a ACC u ON (para vehículos
con grupo de instrumentos tipo A
(página 4-34), se exhiben mensajes en
el grupo de instrumentos). Haga que un
técnico experto inspeccione su
vehículo, le recomendamos acudir a un
técnico autorizado Mazda tan pronto
como sea posible.
NOTA
•En las siguientes condiciones, la
advertencia KEY (roja) parpadeará
después de pulsar el botón de
arranque. Esto informa al conductor
que el arranque a botón no
cambiará a ACC, incluso si se
oprime desde OFF (para vehículos
con grupo de instrumentos tipo A
(página 4-34), se exhiben mensajes
en el grupo de instrumentos).
•La pila de la llave está
descargada.
•La llave está fuera del rango de
funcionamiento.
•La llave está en un área donde es
difícil para el sistema detectar la
señal (página 3-7).
•Hay una llave de otro fabricante
similar a la llave dentro del rango
de funcionamiento.
•(Método de arranque del motor a la
fuerza)
Si la luz de advertencia KEY (roja)
se enciende, o la luz del indicador de
arranque a botón (ámbar) destellan
esto puede indicar que el motor no
arrancará usando el método de
arranque usual (para vehículos con
grupo de instrumentos tipo A
(página 4-34), se exhiben mensajes
en el grupo de instrumentos). Haga
que un técnico experto inspeccione
su vehículo, le recomendamos acudir
a un técnico autorizado Mazda tan
pronto como sea posible. Si ocurre
eso, se puede forzar el arranque del
motor. Mantenga pulsado el botón
pulsador de encendido hasta que
arranque el motor. Se necesitan
otros procedimientos necesarios
para arrancar el motor como tener
la llave en la cabina, y pisar el pedal
de frenos.
•Cuando el motor se arranca a la
fuerza, la luz de advertencia KEY
(roja) (si existiera) permanece
encendida y el indicador de
arranque a botón (ámbar)
permanece destellando.
Al conducir
Arranque/apagado del motor
4-7
CX-9_8GC9-SP-17G_Edition12017-6-17 15:32:43

•Cuando la palanca selectora se
encuentra en punto muerto (N), el
indicador KEY (verde) (si existiera)
y el indicador de arranque a botón
(verde) no se encenderá.
7. Oprima el arranque a botón después que el indicador KEY (verde) en el
grupo de instrumentos (si existiera) y
el indicador de arranque a botón
(verde) se encienden.
NOTA
•Después de arrancar el motor, el
indicador de arranque a botón
(ámbar) se apaga y el encendido se
cambia a la posición ON.
•Después de oprimir el arranque a
botón y antes de que el motor
arranque, se siente el sonido de
funcionamiento del motor de la
bomba de combustible cerca del
tanque, sin embargo, eso no indica
un malfuncionamiento.
8. Tras arrancar el motor, déjelo a ralentí durante diez segundos (prohibido en
Alemania).
NOTA
•(Alemania)
Conduzca inmediatamente después
de arrancar el motor. Sin embargo
no use altas velocidades del motor
hasta no alcanzar la temperatura de
funcionamiento.
•Si el motor está fr ío o caliente, no se
debe arrancar sin pisar el
acelerador.
•Si el motor no arranca la primera
vez, consulte la sección Arrancando
un motor ahogado en Arranque de
emergencia. Si no se arranca el
motor, haga inspeccionar su
vehículo por un técnico autorizado
Mazda (página 7-33).
▼ Función de arranque del motor
cuando la pila de la llave está
descargada
PRECAUCIÓN
Al arrancar el motor sosteniendo el
transmisor sobre el arranque a botón
debido a que la batería de la llave está
descargada o debido a un
malfuncionamiento de la llave, tenga
cuidado de no permitir lo siguiente, de lo
contrario la señal de la llave no será
recibida correctamente y el motor podría
no arrancar.

Las partes de metal de otras llaves u
objetos de metal tocan la llave.
Las llaves de repuesto o llaves de otros
vehículos equipados con un sistema
inmovilizador tocan o están próximas a
la llave.
Al conducir
Arranque/apagado del motor
4-8
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

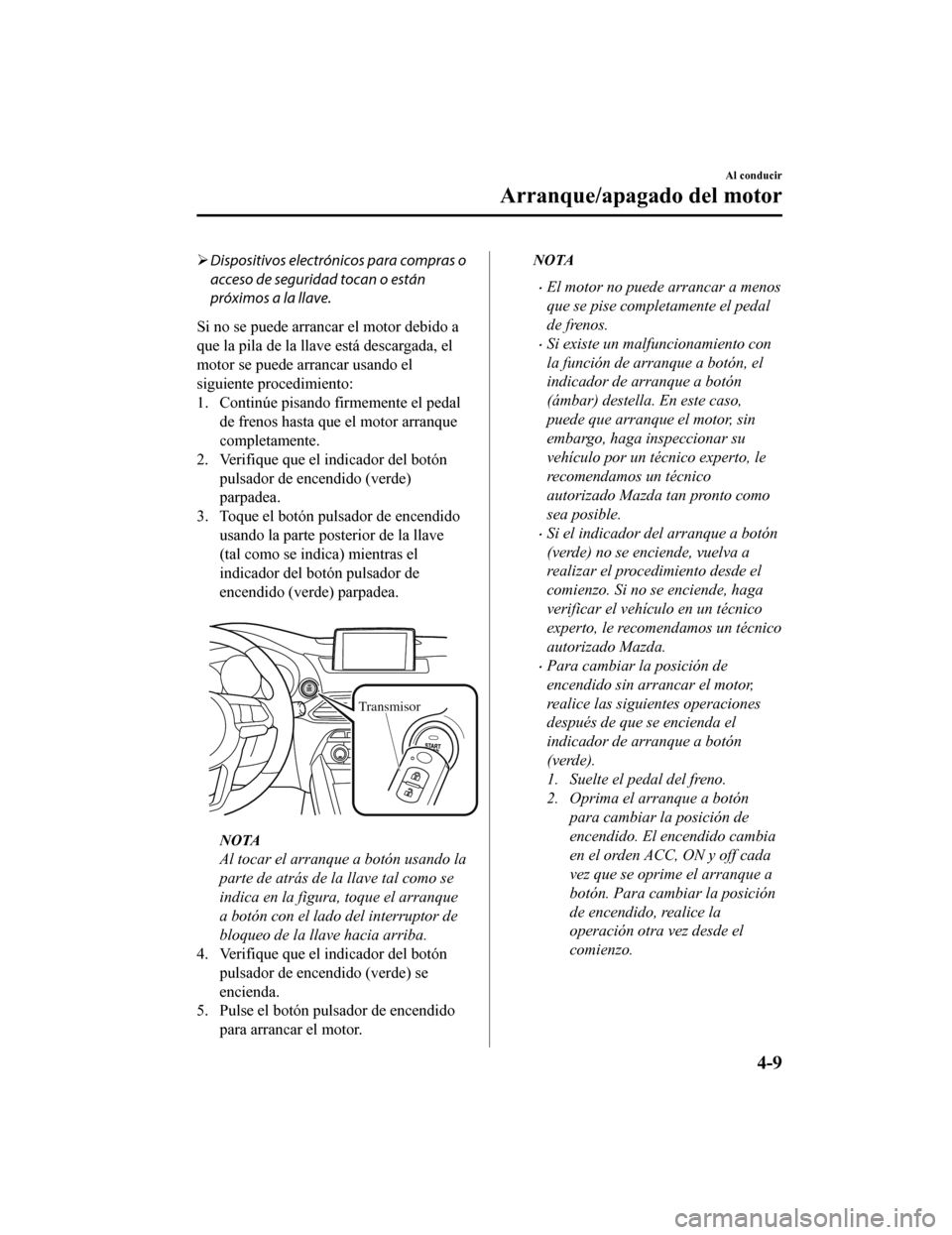

Dispositivos electrónicos para compras o
acceso de seguridad tocan o están
próximos a la llave.
Si no se puede arrancar el motor debido a
que la pila de la llave está descargada, el
motor se puede arr ancar usando el
siguiente procedimiento:
1. Continúe pisando firmemente el pedal de frenos hasta que el motor arranque
completamente.
2. Verifique que el indicador del botón
pulsador de encendido (verde)
parpadea.
3. Toque el botón pulsador de encendido usando la parte posterior de la llave
(tal como se indica) mientras el
indicador del botón pulsador de
encendido (verde) parpadea.

Transmisor
NOTA
Al tocar el arranque a botón usando la
parte de atrás de la llave tal como se
indica en la figura, toque el arranque
a botón con el lado del interruptor de
bloqueo de la llave hacia arriba.
4. Verifique que el indicador del botón
pulsador de encendido (verde) se
encienda.
5. Pulse el botón pulsador de encendido
para arrancar el motor.
NOTA
•El motor no puede arrancar a menos
que se pise completamente el pedal
de frenos.
•Si existe un malfuncionamiento con
la función de arranque a botón, el
indicador de arranque a botón
(ámbar) destella. En este caso,
puede que arranque el motor, sin
embargo, haga inspeccionar su
vehículo por un técnico experto, le
recomendamos un técnico
autorizado Mazda tan pronto como
sea posible.
•Si el indicador del arranque a botón
(verde) no se enciende, vuelva a
realizar el procedimiento desde el
comienzo. Si no se enciende, haga
verificar el vehículo en un técnico
experto, le recomendamos un técnico
autorizado Mazda.
•Para cambiar la posición de
encendido sin arrancar el motor,
realice las siguientes operaciones
después de que se encienda el
indicador de arranque a botón
(verde).
1. Suelte el pedal del freno.
2. Oprima el arranque a botónpara cambiar la posición de
encendido. El encendido cambia
en el orden ACC, ON y off cada
vez que se oprime el arranque a
botón. Para cambiar la posición
de encendido, realice la
operación otra vez desde el
comienzo.
Al conducir
Arranque/apagado del motor
4-9
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

▼Funcionamiento de emergencia para
arrancar el motor
Si la luz de advertencia KEY (roja) se
enciende, o la luz del indicador de
arranque a botón (ámbar) destellan esto
puede indicar que el motor no arrancará
usando el método de arranque usual (para
vehículos con grupo de instrumentos tipo
A (página 4-34), se exhiben mensajes en
el grupo de instrumentos). Haga que un
técnico experto inspeccione su vehículo, le
recomendamos acudir a un técnico
autorizado Mazda tan pronto como sea
posible. Si ocurre eso, se puede forzar el
arranque del motor. Mantenga pulsado el
botón pulsador de encendido hasta que
arranque el motor. Se necesitan otros
procedimientos necesarios para arrancar el
motor como tener la llave en la cabina, y
pisar el pedal de frenos.
Apagado del motor
ADVERTENCIA
No apague el motor mientras el vehículo
está en movimiento:
Apagar el motor por cualquier razón más
allá de una emergencia mientras el
vehículo está en movimiento es peligroso.
Apagar el motor mientras el vehículo está
en movimiento resultará en la reducción de
la capacidad de frenado debido a la
pérdida de los frenos hidráulicos, lo que
puede resultar en un accidente y provocar
heridas graves.
1. Detenga completamente el vehículo.
2. Colocar la palanca selectora en la
posición P y colocar el freno de
estacionamiento.
3. Pulse el botón pulsador de encendido para parar el motor. La posición del
conmutador de arranque es OFF.
PRECAUCIÓN
Cuando abandona el vehículo,
asegúrese que el arranque a botón se
encuentra en la posición de
desconectado.
NOTA
•El ventilador de enfriamiento en el
comportamiento del motor se puede
encender por algunos minutos después
de girar la llave de encendido de ON a
OFF, esté el acondicionador de aire
encendido o no, para enfriar
rápidamente el compartimiento del
motor.
Al conducir
Arranque/apagado del motor
4-10
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

•Si el sistema detecta que la carga
restante de la pila de la llave es poca
cuando se cambia el encendido de ON a
ACC u OFF, se indicará lo siguiente.
Cambie por una pila nueva antes de que
no se pueda utilizar la llave.
Consulte la sección Cambio de la pila
de la llave en la página 6-35.
(Vehículo equipado con grupo de
instrumentos tipo A)
Se indica un mensaje en la exhibición
del grupo de instrumentos.
(Vehículo equipado con grupo de
instrumentos tipo B)
El indicador KEY (verde) destella
durante aproximadamente 30 segundos.
Consulte la sección Luces de
advertencia/indicadores en la página
4-34.
•Si el motor se apaga mientras la
palanca selectora se encuentra en una
posición diferente de P, el encendido se
cambia a ACC.
▼Parada de emergencia del motor
Al pulsar continuamente el botón pulsador
de encendido o al pulsarlo rápidamente
varias veces mientras el motor está
funcionando o se está conduciendo el
vehículo, el mo
tor se parará
inmediatamente. El conmutador de
arranque cambia a la posición ACC.
Al conducir
Arranque/apagado del motor
4-11
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

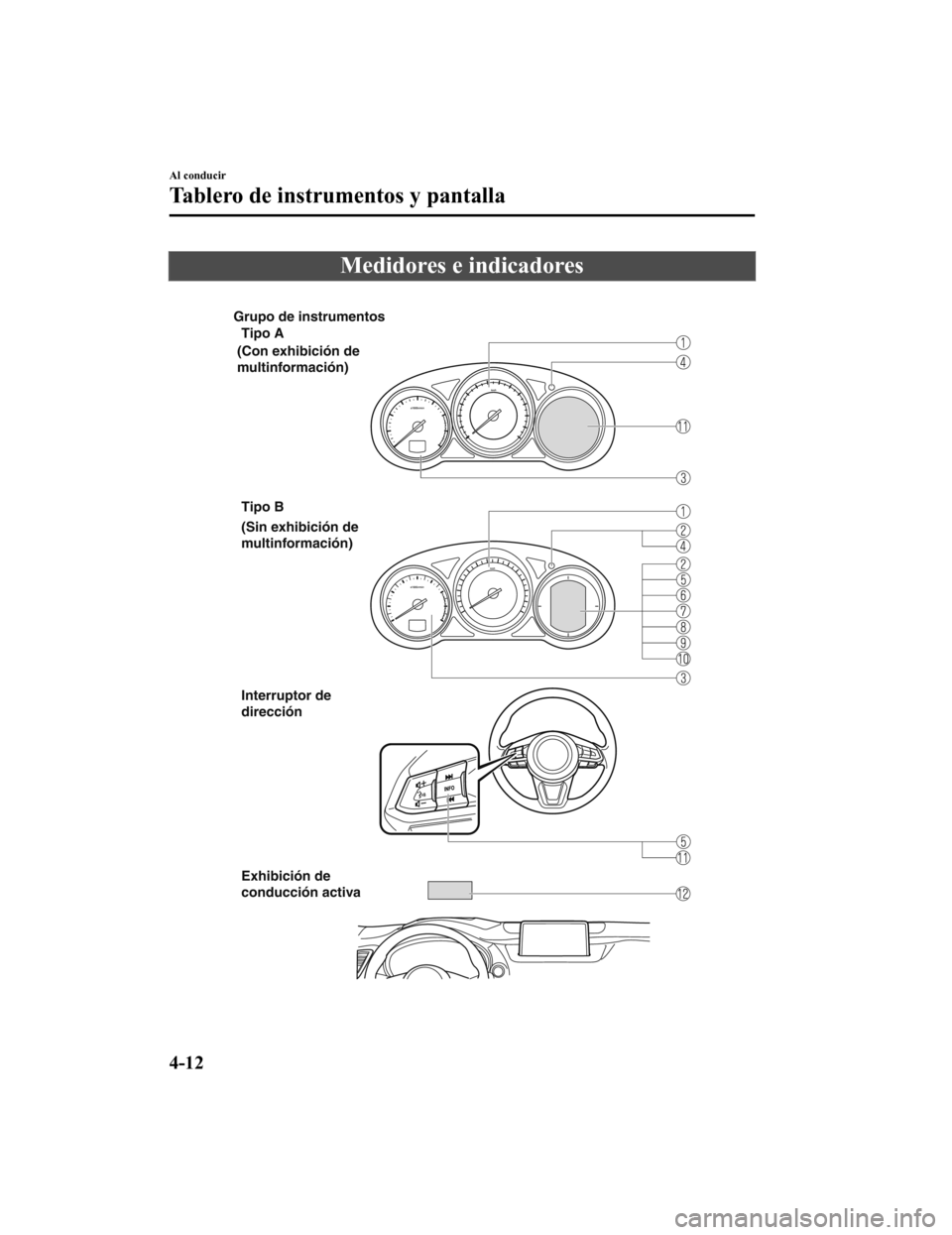

Medidores e indicadores

Grupo de instrumentosTipo A
(Con exhibición de
multinformación)
(Sin exhibición de
multinformación) Tipo B
Interruptor de
dirección
Exhibición de
conducción activa
Al conducir
Tablero de instrumentos y pantalla
4-12
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
