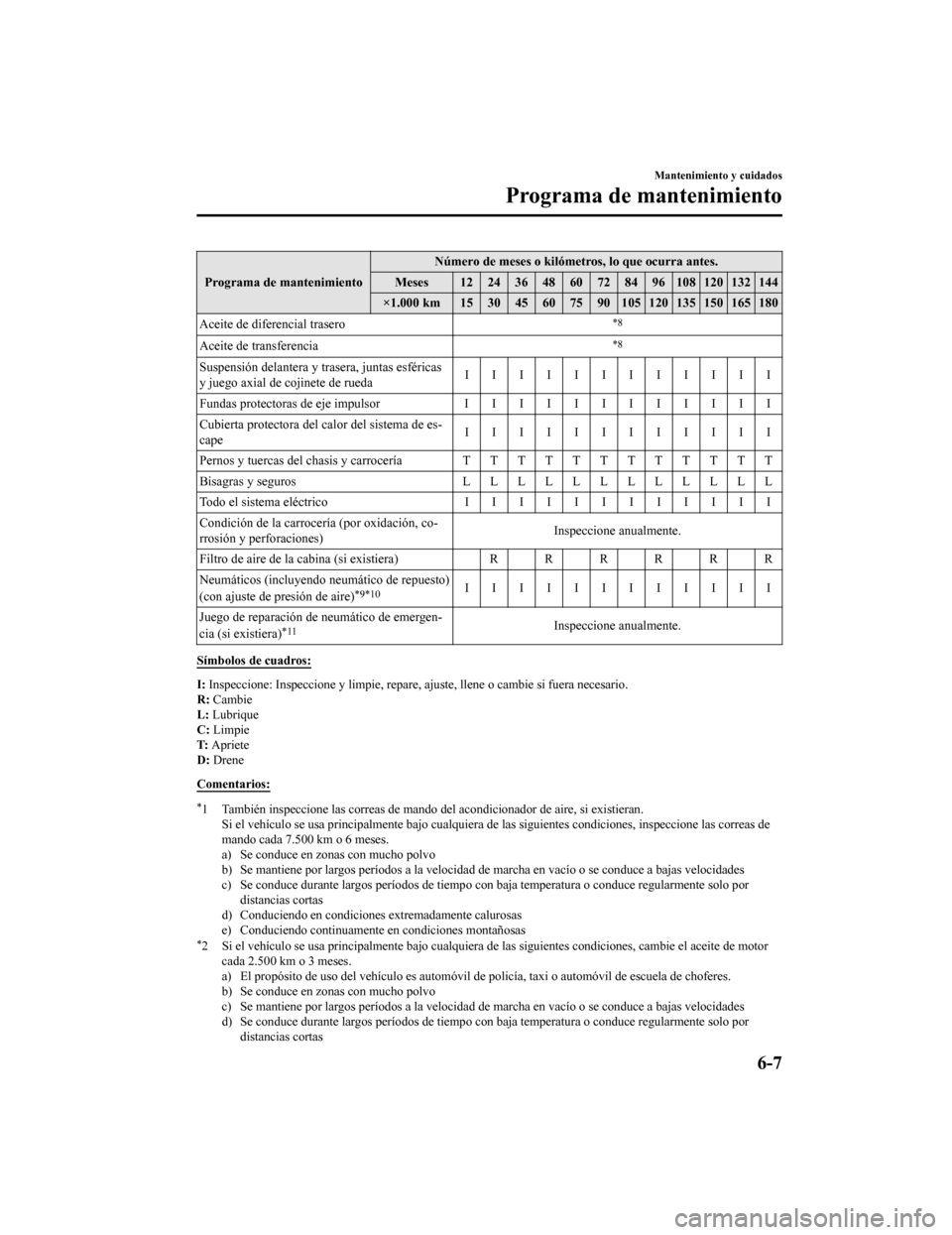

Page 465 of 648

Programa de mantenimientoNúmero de meses o kilómetros, lo que ocurra antes.
Meses 1224364860728496108120132144
×1.000 km 15 30 45 60 75 90 105 120 135 150 165 180
Aceite de diferencial trasero
*8
Aceite de transferencia*8
Suspensión delantera y trasera, juntas esféricas
y juego axial de cojinete de rueda IIIIIIIIIIII
Fundas protectoras de eje impulsor I I I I I I I I I I I I
Cubierta protectora del calor del sistema de es-
cape IIIIIIIIIIII
Pernos y tuercas del chasis y carrocería T T T T T T T T T T T T
Bisagras y seguros LLLLLLLLLLLL
Todo el sistema eléctrico I I I I I I I I I I I I
Condición de la carrocería (por oxidación, co-
rrosión y perforaciones) Inspeccione anualmente.
Filtro de aire de la cabina (si existiera) RRRRRR
Neumáticos (incluyendo neumático de repuesto)
(con ajuste de presión de aire)
*9*10IIIIIIIIIIII
Juego de reparación de neumático de emergen-
cia (si existiera)
*11Inspeccione anualmente.
Símbolos de cuadros:
I: Inspeccione: Inspeccione y limpi e, repare, ajuste, llene o cambie si fuera necesario.
R: Cambie
L: Lubrique
C: Limpie
T: Apriete
D: Drene
Comentarios:
*1 También inspeccione las correas de mando del acondicionador de aire, si existieran.
Si el vehículo se usa principalm ente bajo cualquiera de las siguientes condiciones, inspeccione las correas de
mando cada 7.500 km o 6 meses.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos per íodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas
*2 Si el vehículo se usa principalmente bajo cualquiera de las si guientes condiciones, cambie el aceite de motor
cada 2.500 km o 3 meses.
a) El propósito de uso del vehícu lo es automóvil de policía, taxi o automóvil de escuela de choferes.
b) Se conduce en zonas con mucho polvo
c) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
d) Se conduce durante largos per íodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
Mantenimiento y cuidados
Programa de mantenimiento
6-7
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 466 of 648

e) Conduciendo en condiciones extremadamente calurosas
f) Conduciendo continuamente en condiciones montañosas
*3 Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, cambie el filtro de aceite de
motor cada 5.000 km o 6 meses.
a) El propósito de uso del vehículo es automóvil de policía, tax i o automóvil de escuela de choferes.
b) Se conduce en zonas con mucho polvo
c) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
d) Se conduce durante largos período s de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
e) Conduciendo en condiciones extremadamente calurosas
f) Conduciendo continuamente en condiciones montañosas
*4 Se recomienda usar FL-22 al cambiar el refrigerante de motor. Usar un refrigerante de motor diferente de
FL-22 podría causar ser ios daños al motor y el sistema de enfriamiento.
*5 Si el vehículo se usa en áreas polvorientas o con arena, limpie los filtros de aire cada 7.500 km o 6 meses.*6 Inspeccione el nivel de electrolito de la batería, la gravedad específica y el aspecto exterior. La batería sellada
solo requiere una inspección del aspecto exterior.
*7 Si se usan mucho lo s frenos (por ejemplo, conduciendo continuamente exigido o en la montaña) o si el
vehículo se usa en climas extre madamente húmedos, cambie el líq uido de frenos todos los años.
*8 Si este componente se sumerge en agua, se debe cambiar el acei te.*9 Se recomienda la rotación de los neumáticos cada 10.000 km.*10 La inicialización del sistema de control de la presión de los neumáticos (TPMS) debe realizarse de modo que
el sistema funcione de manera normal (si se incl uye este sistema).
*11 Verifique la fecha de vencimiento del líquido de reparación d e neumático cada año cuando realice el
mantenimiento periódico. Cambie la botella de líquido de reparación de neumático por una nueva antes de la
fecha de vencimiento.
*12 El vehículo calcula la vida útil del aceite restante basándose en las condiciones de funcionamiento y le permite
saber cuándo se debe cambiar el aceite al encenderse el indicad or de llave de tuercas en el grupo de
instrumentos.
Cambie el aceite de motor y el f iltro cuando se vea un mensaje/se haya encendido el indicador de llave de
tuercas. Además se deben cambiar al menos una vez al año o en 1 5.000 km desde el último cambio de aceite y
filtro.
El sistema se debe reponer cada v ez que se cambie el aceite de motor independientemente del mensaje/
indicador de llave de tuercas.
*13 Reponga los datos de aceite del motor cada vez que cambie el aceite del motor independientemente del
mensaje/indicador de llave de tuercas.
*14 Cambie el aceite de motor cuando se vea un mensaje/se haya en cendido el indicador de llave de tuercas.
Excepto Rusia/Bielorrusia/Azerbaiyán/Kazajistán
Programa de man-
tenimiento Número de meses o kilómetros, lo que ocurra antes.
Meses 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
×1.000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
×1.000 mi- llas
6,25 12,518,752531,2537,543,755056,2562,568,757581,2587,593,75100
Filtro de combustible Cambie cada 60.000 km.
Bujías de encendido
*1Cambie cada 60.000 km.
Sistema evaporativo (si existiera) I I I I I I I I
Correas de mando
*2IIIIIIIIIIIIIIII
Mantenimiento y cuidados
Programa de mantenimiento
6-8
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 467 of 648

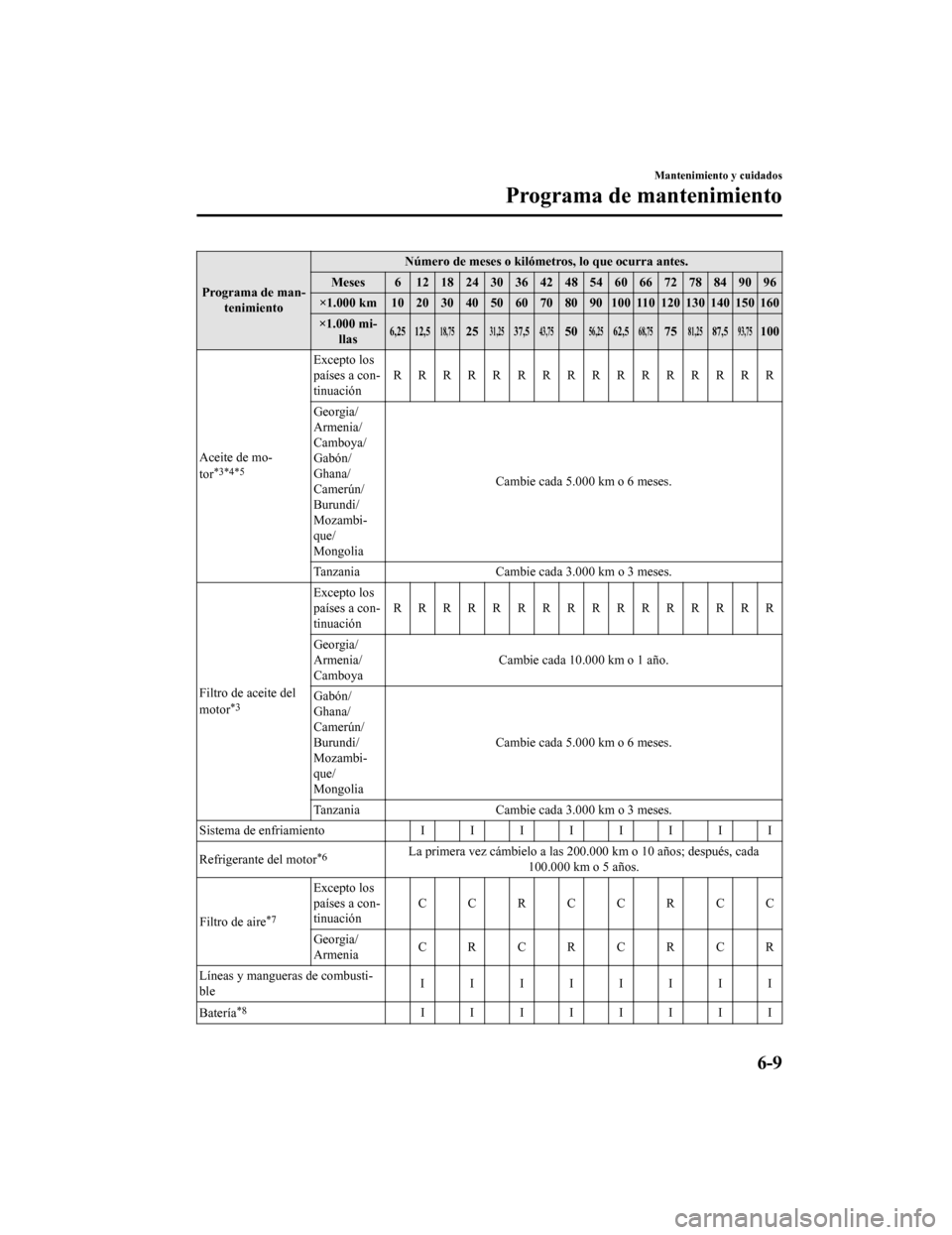

Programa de man-tenimiento Número de meses o kilómetros, lo que ocurra antes.
Meses 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
×1.000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
×1.000 mi- llas
6,25 12,518,752531,2537,543,755056,2562,568,757581,2587,593,75100
Aceite de mo-
tor
*3*4*5
Excepto los
países a con-
tinuación RRRRRRRRRRRRRRRR
Georgia/
Armenia/
Camboya/
Gabón/
Ghana/
Camerún/
Burundi/
Mozambi-
que/
Mongolia Cambie cada 5.000 km o 6 meses.
Tanzania Cambie cada 3.000 km o 3 meses.
Filtro de aceite del
motor
*3
Excepto los
países a con-
tinuación RRRRRRRRRRRRRRRR
Georgia/
Armenia/
Camboya Cambie cada 10.000 km o 1 año.
Gabón/
Ghana/
Camerún/
Burundi/
Mozambi-
que/
Mongolia Cambie cada 5.000 km o 6 meses.
Tanzania Cambie cada 3.000 km o 3 meses.
Sistema de enfriamiento I I I I I I I I
Refrigerante del motor
*6La primera vez cámbielo a las 200 .000 km o 10 años; después, cada
100.000 km o 5 años.
Filtro de aire
*7
Excepto los
países a con-
tinuación CCRCCRCC
Georgia/
Armenia CRCRCRCR
Líneas y manguer as de combusti-
ble IIIIIIII
Batería
*8IIIIIIII
Mantenimiento y cuidados
Programa de mantenimiento
6-9
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 468 of 648

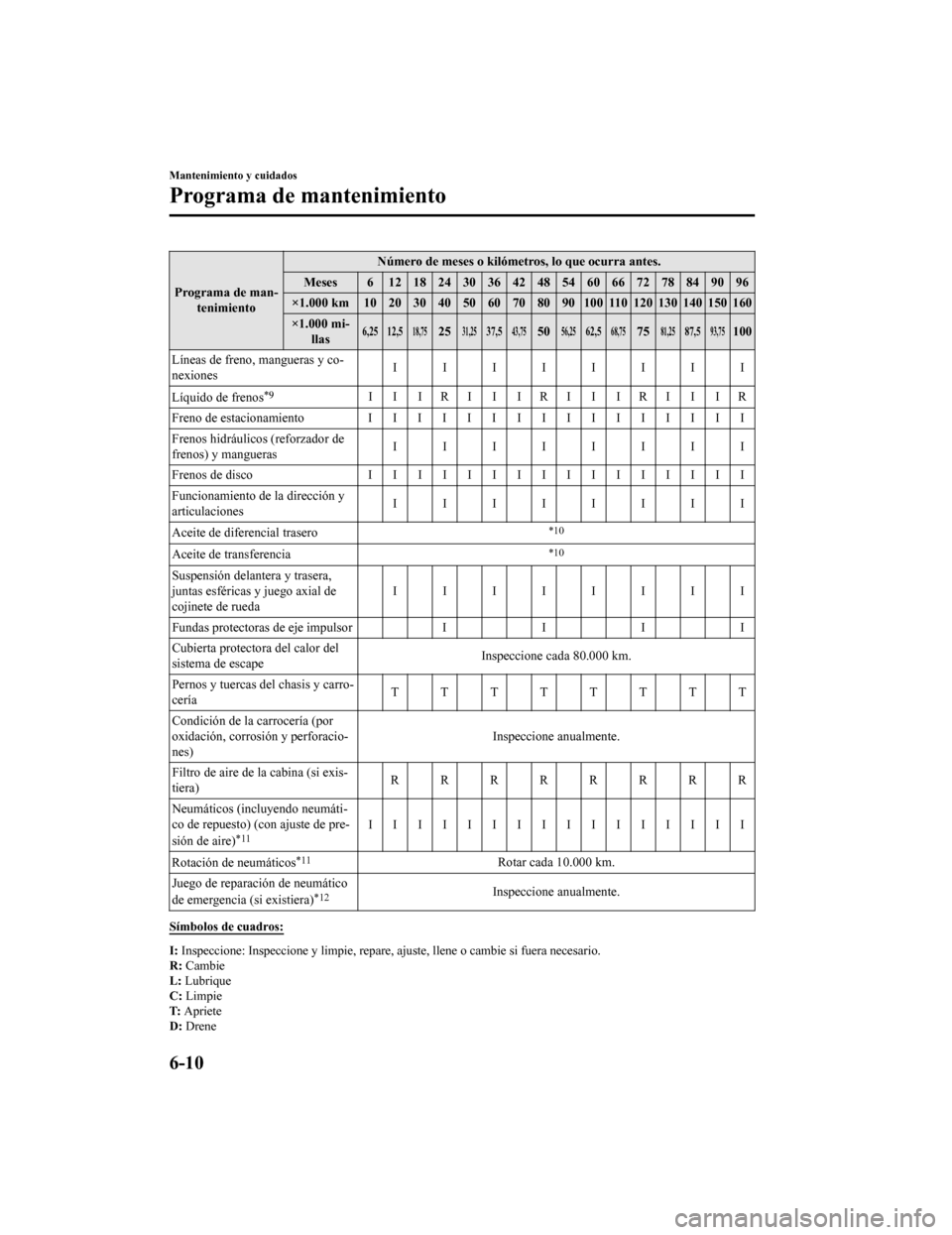

Programa de man-tenimiento Número de meses o kilómetros, lo que ocurra antes.
Meses 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
×1.000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
×1.000 mi- llas
6,25 12,518,752531,2537,543,755056,2562,568,757581,2587,593,75100
Líneas de freno, mangueras y co-
nexiones IIIIIIII
Líquido de frenos
*9IIIRIIIRIIIRIIIR
Freno de estacionamiento IIIIIIIIIIIIIIII
Frenos hidráulicos (reforzador de
frenos) y mangueras IIIIIIII
Frenos de disco IIIIIIIIIIIIIIII
Funcionamiento de la dirección y
articulaciones IIIIIIII
Aceite de diferencial trasero
*10
Aceite de transferencia*10
Suspensión delantera y trasera,
juntas esféricas y juego axial de
cojinete de rueda IIIIIIII
Fundas protectoras de eje impulsorIIII
Cubierta protectora del calor del
sistema de escape Inspeccione cada 80.000 km.
Pernos y tuercas del chasis y carro-
cería TTTTTTTT
Condición de la carrocería (por
oxidación, corrosión y perforacio-
nes) Inspeccione anualmente.
Filtro de aire de la cabina (si exis-
tiera) RRRRRRRR
Neumáticos (incluyendo neumáti-
co de repuesto) (con ajuste de pre-
sión de aire)
*11IIIIIIIIIIIIIIII
Rotación de neumáticos
*11Rotar cada 10.000 km.
Juego de reparación de neumático
de emergencia (si existiera)
*12Inspeccione anualmente.
Símbolos de cuadros:
I: Inspeccione: Inspeccione y limpi e, repare, ajuste, llene o cambie si fuera necesario.
R: Cambie
L: Lubrique
C: Limpie
T: Apriete
D: Drene
Mantenimiento y cuidados
Programa de mantenimiento
6-10
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 469 of 648

Comentarios:
*1 En los países a continuación, inspeccione las bujías de encendido cada 10.000 km o 1 año antes de cambiarlas
a los intervalos especificados.
Argelia, Armenia, Angola, Bahrein, Bolivia, Burundi, Islas Vírg enes, Camboya, Camerún, Chile, Costa Rica,
Costa de Marfil, Curazao, El Sa lvador, Gabón, Ghana, Georgia, Guatemala, Haití, Hondur as, Hong Kong, Irán,
Jordania, Kenya, Macao, Malasia, Mongolia, Mozambique, Myanmar, Nigeria, Nicaragua, Omán, Panamá,
Papua Nueva Guinea, Perú, Filipinas, Senegal, Seychelles, Siria , Tanzania, Emiratos Árabes Unidos, Vietnam,
Zaire, Zimbabwe
*2 También inspeccione las correas de mando del acondicionador de aire, si existieran.
Si el vehículo se usa principalm ente bajo una de las siguientes condiciones, inspeccione las correas de mando
más frecuentemente que los intervalos recomendados.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos per íodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas
*3 Si el vehículo se usa principal mente bajo las siguientes condiciones, cambie el aceite del motor y el filtro de
aceite más frecuentemente que los intervalos recomendados.
a) El propósito de uso del vehícu lo es automóvil de policía, taxi o automóvil de escuela de choferes.
b) Se conduce en zonas con mucho polvo
c) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
d) Se conduce durante largos per íodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
e) Conduciendo en condiciones extremadamente calurosas
f) Conduciendo continuamente en condiciones montañosas
*4 Reponga los datos de aceite del motor cada vez que cambie el a ceite del motor independientemente del
mensaje/indicador de llave de tuercas.
*5 Cambie el aceite de motor cuando se vea un mensaje/se haya encendido el indicador de llave de tuercas.*6 Se recomienda usar FL-22 al cam biar el refrigerante de motor. Usar un refrigerante de motor diferente de
FL-22 podría causar serios daños a l motor y el sistema de enfriamiento.
*7 Si el vehículo se usa en zonas extremadamente polvorientas o a renosas, limpie y si fuera necesario, cambie el
filtro de aire más seguido que los intervalos recomendados.
*8 Inspeccione el nivel de electrolito de la batería, la gravedad específica y el aspecto e xterior. Si el vehículo se
usa en climas calurosos o fríos, inspeccione el nivel del elect rolito de la batería, la gravedad específica y su
aspecto cada 10.000 km o 6 meses. La batería sellada solo requi ere una inspección del aspecto exterior.
*9 Si se usan mucho los frenos (por ejemplo, conduciendo continuamente exigido o en la montaña) o si el
vehículo se usa en climas extre madamente húmedos, cambie el líq uido de frenos todos los años.
*10 Si este componente se sumerge en agua, se debe cambiar el ace ite.*11 La inicialización del sistema de control de la presión de los neumáticos (TPMS) debe realizarse de modo que
el sistema funcione de manera normal (si se incluye este sistema).
*12 Verifique la fecha de vencimiento del líquido de reparación d e neumático cada año cuando realice el
mantenimiento periódico. Cambie la botella de líquido de repara ción de neumático por una nueva antes de la
fecha de vencimiento.
Mantenimiento y cuidados
Programa de mantenimiento
6-11
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 470 of 648

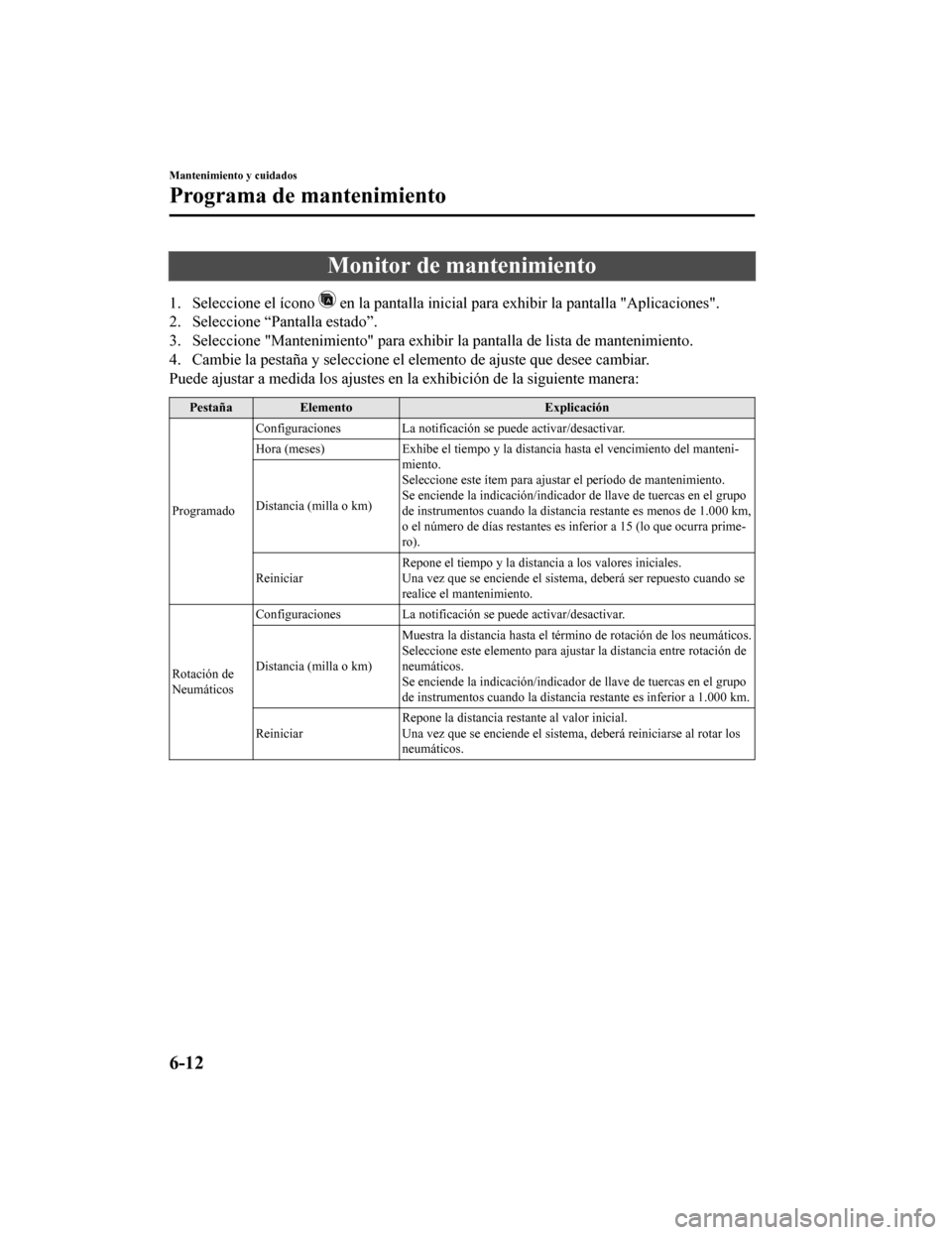

Monitor de mantenimiento
1. Seleccione el ícono en la pantalla inicial para exhibir la pantalla "Aplicaciones".
2. Seleccione “Pantalla estado”.
3. Seleccione "Mantenimiento" par a exhibir la pantalla de lista de mantenimiento.
4. Cambie la pestaña y seleccione el elemento de ajuste que desee cambiar.
Puede ajustar a medida los ajust es en la exhibición de la siguiente manera:
PestañaElemento Explicación
Programado Configuraciones La notificación
se puede activar/desactivar.
Hora (meses) Exhibe el tiempo y la distancia hasta el vencimient o del manteni-
miento.
Seleccione este ítem para ajustar el período de mantenimiento.
Se enciende la indicación/indica dor de llave de tuercas en el grupo
de instrumentos cuando la distan cia restante es menos de 1.000 km,
o el número de días restantes es inferior a 15 (lo que ocurra prime-
ro).
Distancia (milla o km)
Reiniciar
Repone el tiempo y la distancia a los valores iniciales.
Una vez que se enciende el sistem
a, deberá ser repuesto cuando se
realice el mantenimiento.
Rotación de
Neumáticos Configuraciones La notificación
se puede activar/desactivar.
Distancia (milla o km) Muestra la distancia hasta el té
rmino de rotación de los neumát icos.
Seleccione este elemento para ajustar la distancia entre rotaci ón de
neumáticos.
Se enciende la indicación/indica dor de llave de tuercas en el grupo
de instrumentos cuando la distan cia restante es inferior a 1.000 km.
Reiniciar Repone la distancia restante al valor inicial.
Una vez que se enciende el sistem
a, deberá reiniciarse al rotar los
neumáticos.
Mantenimiento y cuidados
Programa de mantenimiento
6-12
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 471 of 648

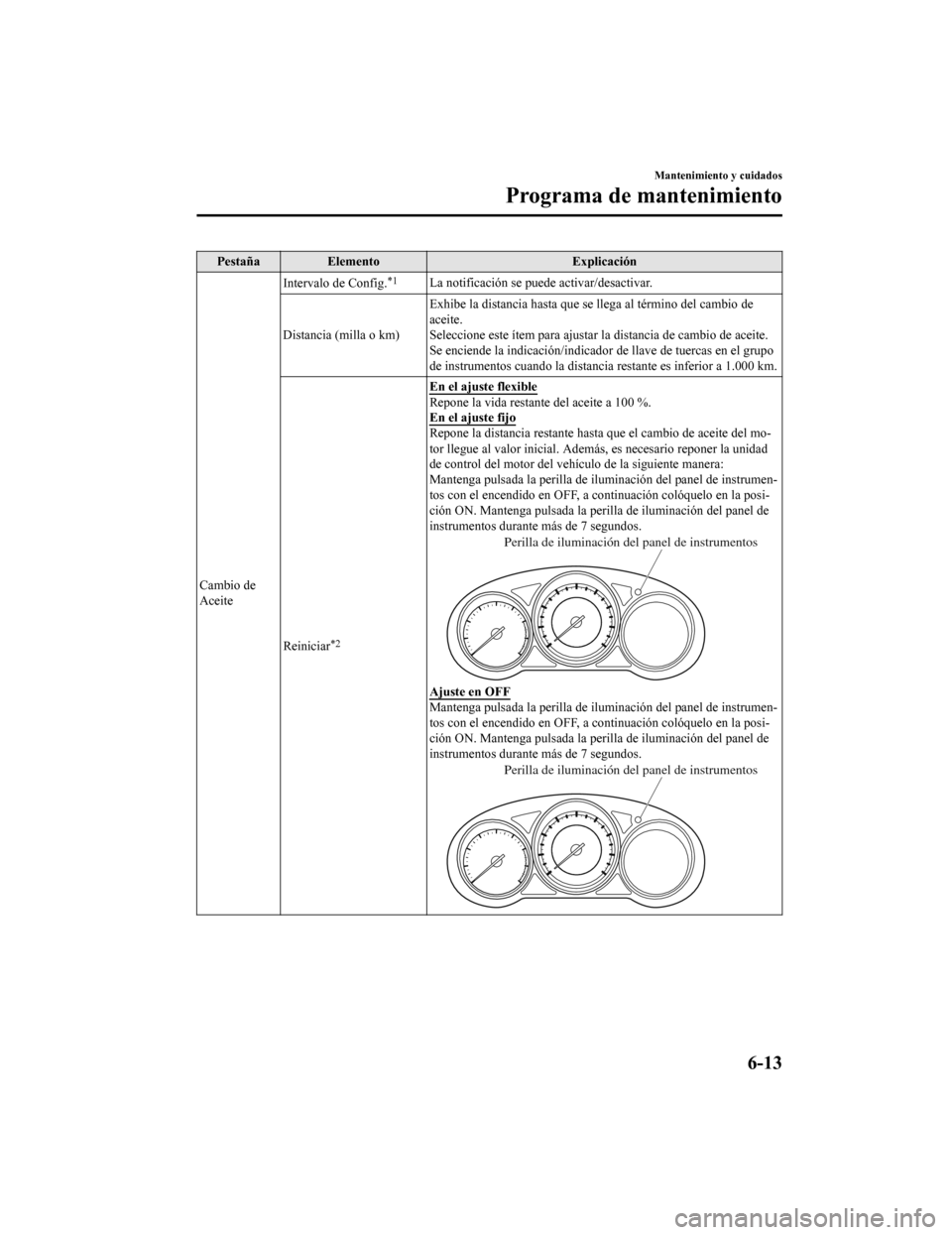

PestañaElemento Explicación
Cambio de
Aceite Intervalo de Config.
*1La notificación se puede activar/desactivar.
Distancia (milla o km) Exhibe la distancia hasta que se llega al término del cambio de
aceite.
Seleccione este ítem para ajustar la distancia de cambio de ace
ite.
Se enciende la indicación/indicador de llave de tuercas en el g rupo
de instrumentos cuando la distan cia restante es inferior a 1.000 km.
Reiniciar
*2
En el ajuste flexibleRepone la vida restante del aceite a 100 %.
En el ajuste fijo
Repone la distancia restante hasta que el cambio de aceite del mo-
tor llegue al valor inicial. Además, es necesario reponer la un idad
de control del motor del vehí culo de la siguiente manera:
Mantenga pulsada la perilla de iluminación del panel de instrumen-
tos con el encendido en OFF, a continuación colóquelo en la pos i-
ción ON. Mantenga pulsada la perilla de iluminación del panel de
instrumentos durante más de 7 segundos.
Perilla de iluminación del panel de instrumentos
Ajuste en OFFMantenga pulsada la perilla de iluminación del panel de instrumen-
tos con el encendido en OFF, a continuación colóquelo en la pos i-
ción ON. Mantenga pulsada la perilla de iluminación del panel de
instrumentos durante más de 7 segundos.
Perilla de iluminación del panel de instrumentos
Mantenimiento y cuidados
Programa de mantenimiento
6-13
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 472 of 648

*1 El ajuste de mantenimiento flexible de aceite de motor está disponible (solo algunos modelos). Consulte a un
técnico autorizado Maz da para más detalles.
Cuando se selecciona el ajuste de mantenimiento flexible de aceite de motor, verá los siguientes elementos en
el visualizador. El vehículo calcula la vida útil del aceite re stante basándose en las condiciones de
funcionamiento y le permite saber cuándo tendrá que cambiar el aceite al encenderse el indicador de llave de
tuercas en el grupo de instrumentos.
*2 Cuando se cambia el aceite de mo tor, será necesario reponer la unidad de control del motor del vehículo.
PestañaElemento Explicación
Cambio de
Aceite Nivel de aceite (%) Exhibe la vida útil del aceite del motor hasta que se llega al
término
del cambio de aceite.
Se enciende la indicación/indica dor de llave de tuercas en el grupo
de instrumentos cuando la distan cia restante vida útil de aceite es
inferior a 1.000 km, o los días restantes son menos de 15 (lo q ue
ocurra primero).
Reiniciar Repone la vida restante del aceite a 100 %.
Se debe reponer el sistema cuando se cambie el aceite de motor.
Mantenimiento y cuidados
Programa de mantenimiento
6-14
CX-9_8GC9-SP-17G_Edition1
2017-6-17 15:32:43
