2019 MAZDA MODEL CX-9 Manual del propietario (in Spanish)

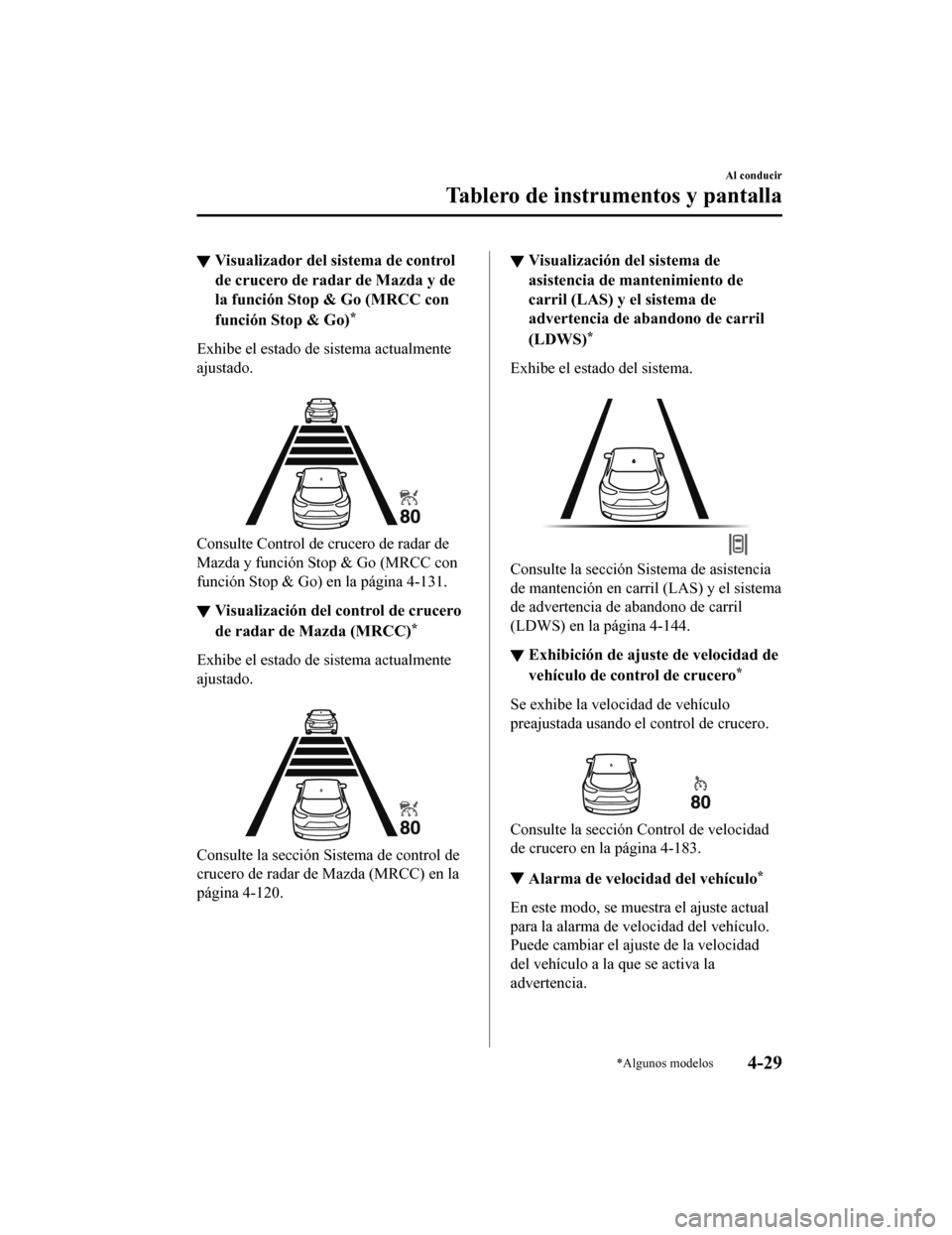

▼Visualizador del sistema de control
de crucero de radar de Mazda y de
la función Stop & Go (MRCC con
función Stop & Go)
*
Exhibe el estado de sistema actualmente
ajustado.

Consulte Control de crucero de radar de
Mazda y función Stop & Go (MRCC con
función Stop & Go) en la página 4-131.
▼Visualización del control de crucero
de radar de Mazda (MRCC)*
Exhibe el estado de sistema actualmente
ajustado.

Consulte la sección Sistema de control de
crucero de radar de Mazda (MRCC) en la
página 4-120.
▼Visualización del sistema de
asistencia de mantenimiento de
carril (LAS) y el sistema de
advertencia de abandono de carril
(LDWS)
*
Exhibe el estado del sistema.

Consulte la sección Sistema de asistencia
de mantención en carril (LAS) y el sistema
de advertencia de abandono de carril
(LDWS) en la página 4-144.
▼Exhibición de ajuste de velocidad de
vehículo de control de crucero*
Se exhibe la velocidad de vehículo
preajustada usando el control de crucero.

Consulte la sección Control de velocidad
de crucero en la página 4-183.
▼
Alarma de velocidad del vehículo*
En este modo, se muestra el ajuste actual
para la alarma de velocidad del vehículo.
Puede cambiar el ajuste de la velocidad
del vehículo a la que se activa la
advertencia.
Al conducir
Tablero de instrumentos y pantalla
*Algunos modelos4-29
CX-9_8GC9-SP-17G_Edition1
2017-6-17 15:32:43

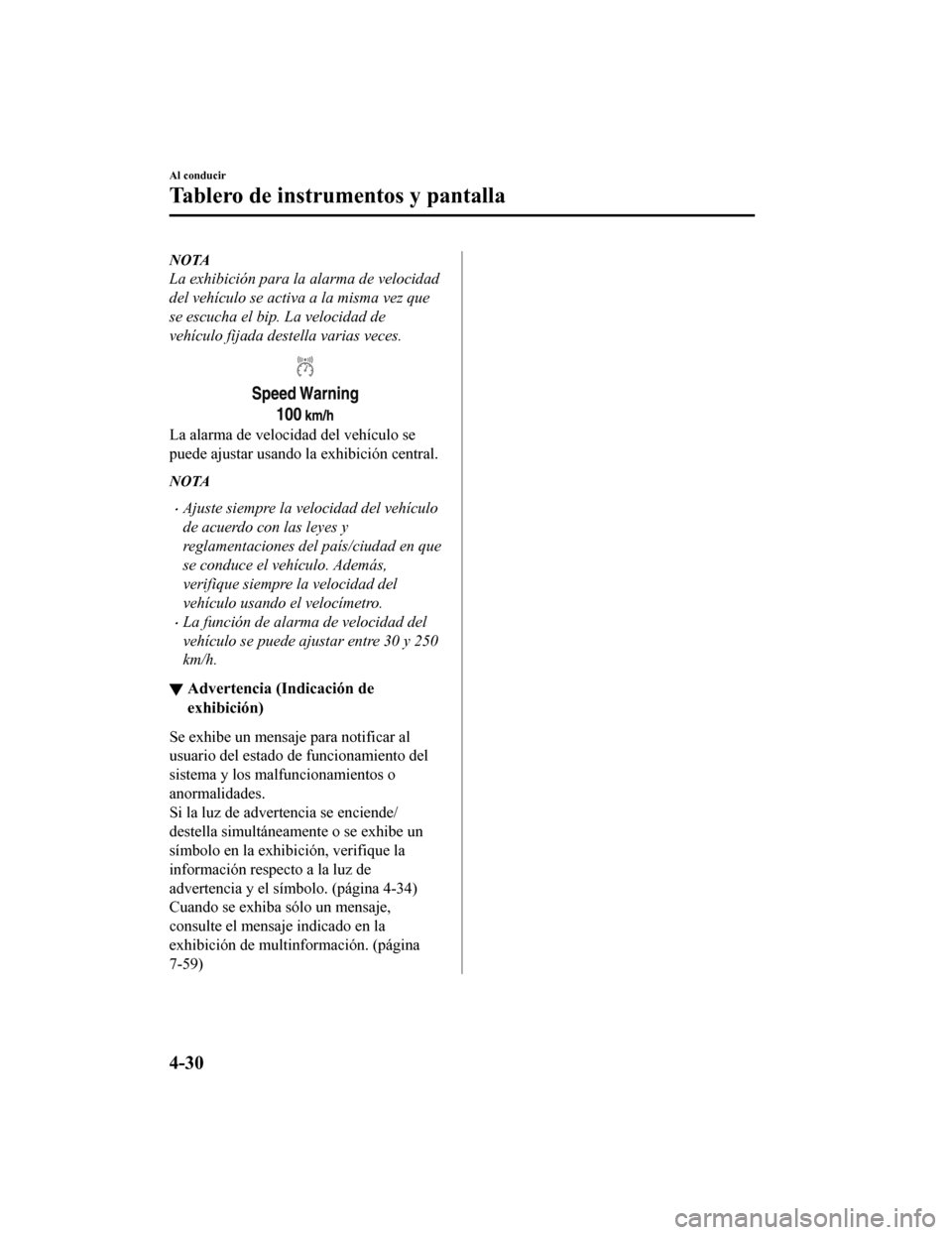

NOTA
La exhibición para la alarma de velocidad
del vehículo se activa a la misma vez que
se escucha el bip. La velocidad de
vehículo fijada destella varias veces.
La alarma de velocidad del vehículo se
puede ajustar usando la exhibición central.
NOTA
•Ajuste siempre la velocidad del vehículo
de acuerdo con las leyes y
reglamentaciones del país/ciudad en que
se conduce el vehículo. Además,
verifique siempre la velocidad del
vehículo usando el velocímetro.
•La función de alarma de velocidad del
vehículo se puede ajustar entre 30 y 250
km/h.
▼Advertencia (Indicación de
exhibición)
Se exhibe un mensaje para notificar al
usuario del estado de funcionamiento del
sistema y los malfuncionamientos o
anormalidades.
Si la luz de advertencia se enciende/
destella simultáneamente o se exhibe un
símbolo en la exhibición, verifique la
información respecto a la luz de
advertencia y el símbolo. (página 4-34)
Cuando se exhiba sólo un mensaje,
consulte el mensaje indicado en la
exhibición de multinformación. (página
7-59)
Al conducir
Tablero de instrumentos y pantalla
4-30
CX-9_8GC9-SP-17G_Edition1
2017-6-17 15:32:43

Exhibición de conducción activa*
Receptor ópticoHoja a prueba de polvo
ADVERTENCIA
Siempre ajuste el brillo de la exhibición y la posición con el vehículo estacionado:
Es peligroso ajustar el brillo de la pantalla y la posición mientras conduce el vehículo ya que al
hacerlo puede distraer su atención del camino hacia adelante y resultar en un accidente.
PRECAUCIÓN
 No coloque bebidas cerca de la exhibición de conducción activa. Si agua u otros líquidos
salpican la exhibición de cond ucción activa, se podría dañar.
 No coloque objetos encima de la pantalla de visualización de conducci ón activa ni aplique
adhesivos a la hoja a prueba de polvo/recept or óptico pues podrían causar interferencias.
 Hay un sensor integrado para controlar la lu minosidad de la exhibición. Si se cubre el
receptor óptico, la luminosidad de la exhibi ción se reducirá haciendo que la exhibición
resulte difícil de ver.
 No permita que luz intensa incida en el recepto r óptico. De lo contrario, podría ocasionar
daños.
NOTA
•El uso de gafas de sol polarizadas reducirá la visibilidad del visualizador de conducción
activa debido a las características del visualizador.
•Si se desconecta la batería y se vuelve a conectar o la batería tiene poca carga, se podría
desviar de la posición ajustada.
•La exhibición puede resultar difícil de ver o verse temporariamente afectada por las
condiciones del tiempo como la lluvia, nieve, luz y temperatura.
•Si se desmonta el sistema de audio, no se podrá usar el visualizador de conducción
activa.
Al conducir
Tablero de instrumentos y pantalla
*Algunos modelos4-31
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

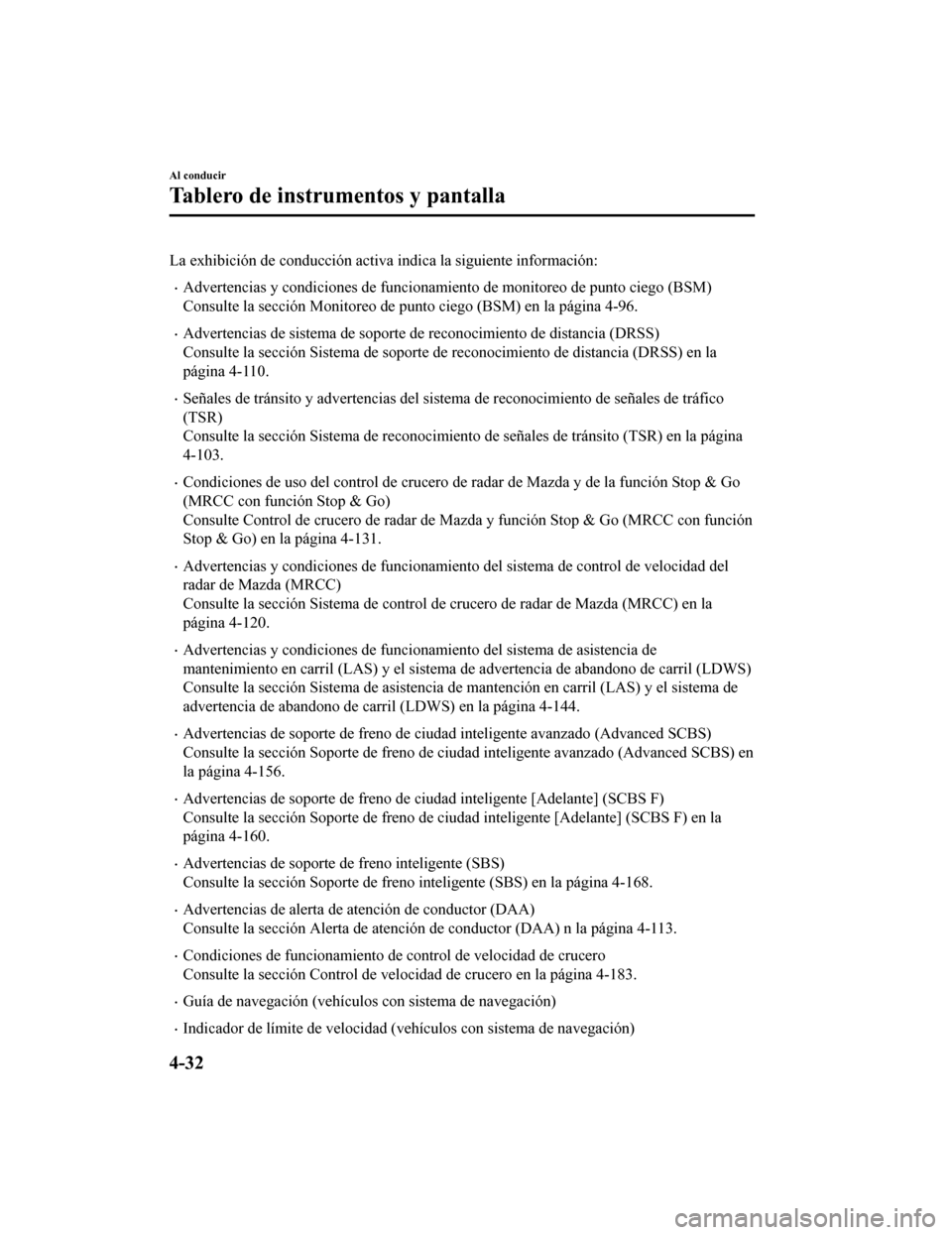

La exhibición de conducción activa indica la siguiente información:
•Advertencias y condiciones de funcionamiento de monitoreo de pu nto ciego (BSM)
Consulte la sección Monitoreo de punto ciego (BSM) en la página 4-96.
•Advertencias de sistema de soporte de reconocimiento de distancia (DRSS)
Consulte la sección Sistema de soporte de reconocimiento de dis tancia (DRSS) en la
página 4-110.
•Señales de tránsito y advertencias del sistema de reconocimient o de señales de tráfico
(TSR)
Consulte la sección Sistema de reconocimiento de señales de trá nsito (TSR) en la página
4-103.
•Condiciones de uso del control de crucero de radar de Mazda y d e la función Stop & Go
(MRCC con función Stop & Go)
Consulte Control de crucero de radar de Mazda y función Stop & Go (MRCC con función
Stop & Go) en la página 4-131.
•Advertencias y condiciones de funcionamiento del sistema de con trol de velocidad del
radar de Mazda (MRCC)
Consulte la sección Sistema de control de crucero de radar de M azda (MRCC) en la
página 4-120.
•Advertencias y condiciones de funcionamiento del sistema de asi stencia de
mantenimiento en carril (LAS) y el sistema de advertencia de ab andono de carril (LDWS)
Consulte la sección Sistema de asistencia de mantención en carril (LAS) y el sistema de
advertencia de abandono de carril (LDWS) en la página 4-144.
•Advertencias de soporte de freno de ciudad inteligente avanzado (Advanced SCBS)
Consulte la sección Soporte de fr eno de ciudad inteligente avanzado (Advanced SCBS) en
la página 4-156.
•Advertencias de soporte de freno de ciudad inteligente [Adelante] (SCBS F)
Consulte la sección Soporte de fr eno de ciudad inteligente [Adelante] (SCBS F) en la
página 4-160.
•Advertencias de soporte de freno inteligente (SBS)
Consulte la sección Soporte de fr eno inteligente (SBS) en la página 4-168.
•Advertencias de alerta de atención de conductor (DAA)
Consulte la sección Alerta de atención de conductor (DAA) n la página 4-113.
•Condiciones de funcionamiento de control de velocidad de crucero
Consulte la sección Control de velocidad de crucero en la págin a 4-183.
•Guía de navegación (vehículos con sistema de navegación)
•Indicador de límite de velocidad (vehículos con sistema de nave gación)
Al conducir
Tablero de instrumentos y pantalla
4-32
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

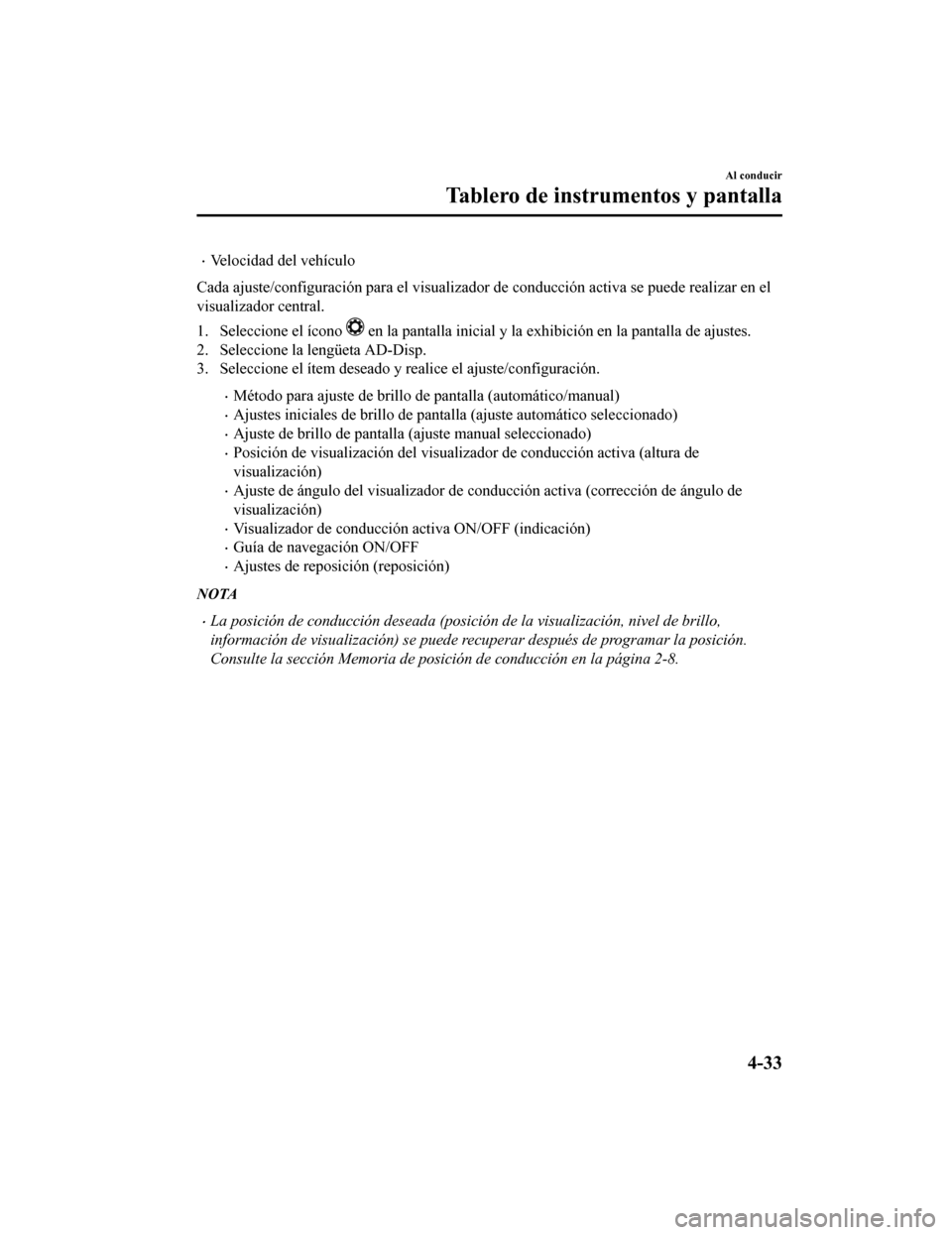

•Velocidad del vehículo
Cada ajuste/configuración para e l visualizador de conducción activa se puede realizar en el
visualizador central.
1. Seleccione el ícono
en la pantalla inicial y la exh ibición en la pantalla de ajustes.
2. Seleccione la lengüeta AD-Disp.
3. Seleccione el ítem deseado y realice el ajuste/configuración.
•Método para ajuste de brillo de pantalla (automático/manual)
•Ajustes iniciales de brillo de pantalla (ajuste automático sele ccionado)
•Ajuste de brillo de pantalla (ajuste manual seleccionado)
•Posición de visualización del visualizador de conducción activa (altura de
visualización)
•Ajuste de ángulo del visualizador de conducción activa (correcc ión de ángulo de
visualización)
•Visualizador de conducción activa ON/OFF (indicación)
•Guía de navegación ON/OFF
•Ajustes de reposición (reposición)
NOTA
•La posición de conducción deseada (posició n de la visualización, nivel de brillo,
información de visualización) se puede recuperar después de programar la posición.
Consulte la sección Memoria de posic ión de conducción en la página 2-8.
Al conducir
Tablero de instrumentos y pantalla
4-33
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

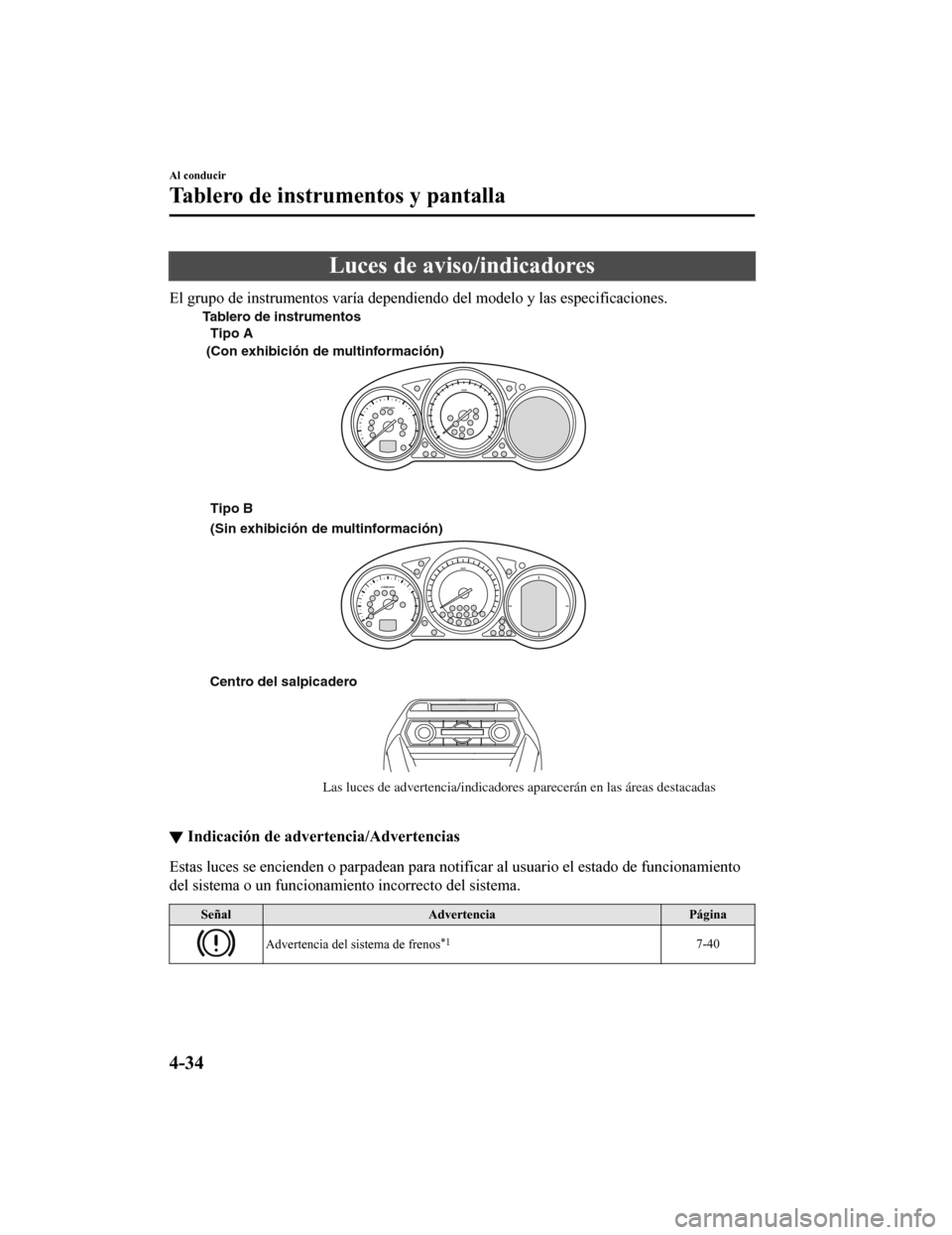

Luces de aviso/indicadores
El grupo de instrumentos varía dependiendo del modelo y las especificaciones.
Centro del salpicadero
Las luces de advertencia/indicadores aparecerán en las áreas destacadas
Tablero de instrumentos
Tipo A
(Con exhibición de multinformación)
(Sin exhibición de multinformación) Tipo B
▼ Indicación de advertencia/Advertencias
Estas luces se encienden o parpadean para notificar al usuario
el estado de funcionamiento
del sistema o un funcionamiento incorrecto del sistema.
Señal Advertencia Página
Advertencia del sistema de frenos*17-40
Al conducir
Tablero de instrumentos y pantalla
4-34
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

SeñalAdvertencia Página
Advertencia del sistema antibloqueo de frenos (ABS)*1
Advertencia del
sistema electró-
nico de distribu-
ción de fuerza de frenos7-40
Advertencia de ABS7-43
Indicación de advertencia/advertencia de sistema de carga*17-40
Advertencia de aceite del motor*17-40
(Rojo) Indicación de advertencia/advertencia de temperatura de refrige
rante del
motor alta*17-40
Indicación de malfuncionamiento /indicador de malfuncionamiento de la di-
rección asistida*17-40
Indicación de advertencia/advertencia principal*17-43
Indicación de advertencia/adverten cia de freno de mano eléctrico (EPB) 7-43
*Indicación de advertencia de nivel de aceite del motor 7-43
Advertencia de verificación del motor*17-43
Indicación de advertencia/advertencia de transmisión automática*17-43
*Indicación de advertencia/advertencia de 4WD*17-43
Advertencia del sistema de pretensores de cinturones de segurid
ad delante-
ros/bolsa de aire*17-43
*Luz de aviso del sistema de cont rol de la presión de los neumáticos*1
Parpadeo
7-43
Se enciende 7-51
(Ámbar/blanco)
*Indicación de advertencia KEY 7-43
Al conducir
Tablero de instrumentos y pantalla
*Algunos modelos4-35
CX-9_8GC9-SP-17G_Edition1
2017-6-17 15:32:43

SeñalAdvertencia Página
(Rojo)
*Advertencia KEY*1
Se enciende
7-43
Parpadeo 7-51
(Ámbar)
*Indicación de advertencia/advertencia de faros LED adaptativos (ALH)*17-43
*Indicación de advertencia de monitoreo de punto ciego (BSM) 7-43
(Ámbar)
*Indicación de advertencia de control de crucero de radar de Maz
da
(MRCC) 7-43
*Indicación de advertencia del control de crucero de radar de Ma
zda y de la
función Stop & Go (MRCC con función Stop & Go) 7-43
(Ámbar)
*Indicación de advertencia del sistema de asistencia de mantenim
iento de
carril (LAS) y el sistema de advertencia de abandono de carril (LDWS)7-43
(Ámbar)
*Indicación de advertencia de alerta de atención de conductor (D
AA)7-43
Advertencia de faros LED
7-43
(Ámbar)
*Indicación de advertencia/advertencia del sistema de ayuda inteligente pa-
ra el frenado/sistema de ayuda inteligente para el frenado en l a ciudad
(SBS/SCBS)
*17-51
Indicación de advertencia/adverte ncia de nivel bajo de combustible 7-51
*Advertencia de 120 km/h*17-51
Luz de aviso de cinturón de seguridad 7-51
Advertencia de nivel de aceite del motor 7-51
Al conducir
Tablero de instrumentos y pantalla
4-36*Algunos modelos
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
