Page 369 of 648

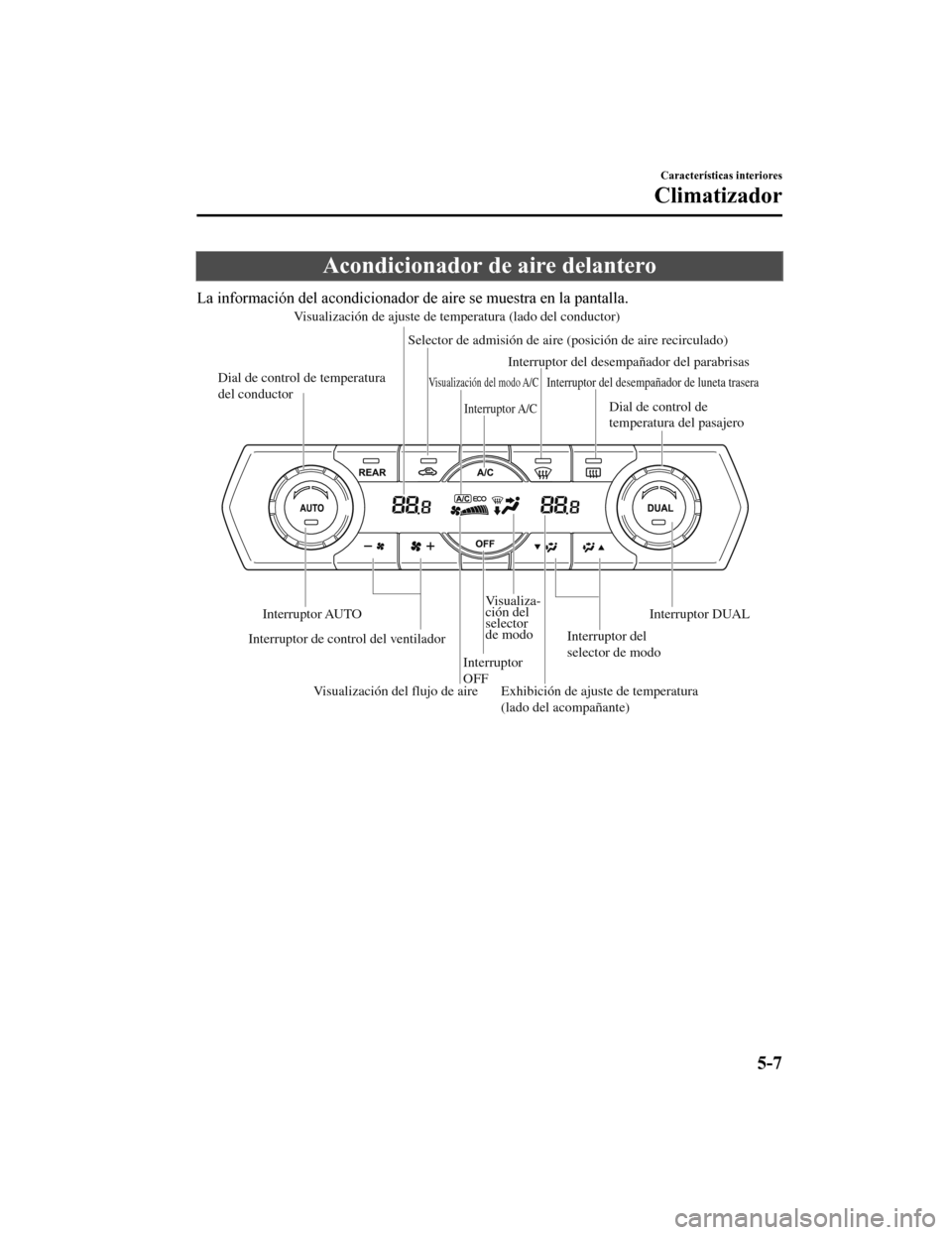

Acondicionador de aire delantero
La información del acondicionador de aire se muestra en la pantalla.
Dial de control de
temperatura del pasajero
Interruptor del desempañador de luneta trasera
Interruptor del
selector de modo
Visualización del flujo de aire
Interruptor de control del ventilador
Interruptor AUTO
Interruptor
OFFExhibición de ajuste de temperatura
(lado del acompañante)Interruptor del desempañador del parabrisas
Selector de admisión de aire (posición de aire recirculado)
Visualización de ajuste de temperatura (lado del conductor)
Dial de control de temperatura
del conductor
Visualización del modo A/C
Visualiza-
ción del
selector
de modo
Interruptor A/C
Interruptor DUAL
Características interiores
Climatizador
5-7
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 370 of 648

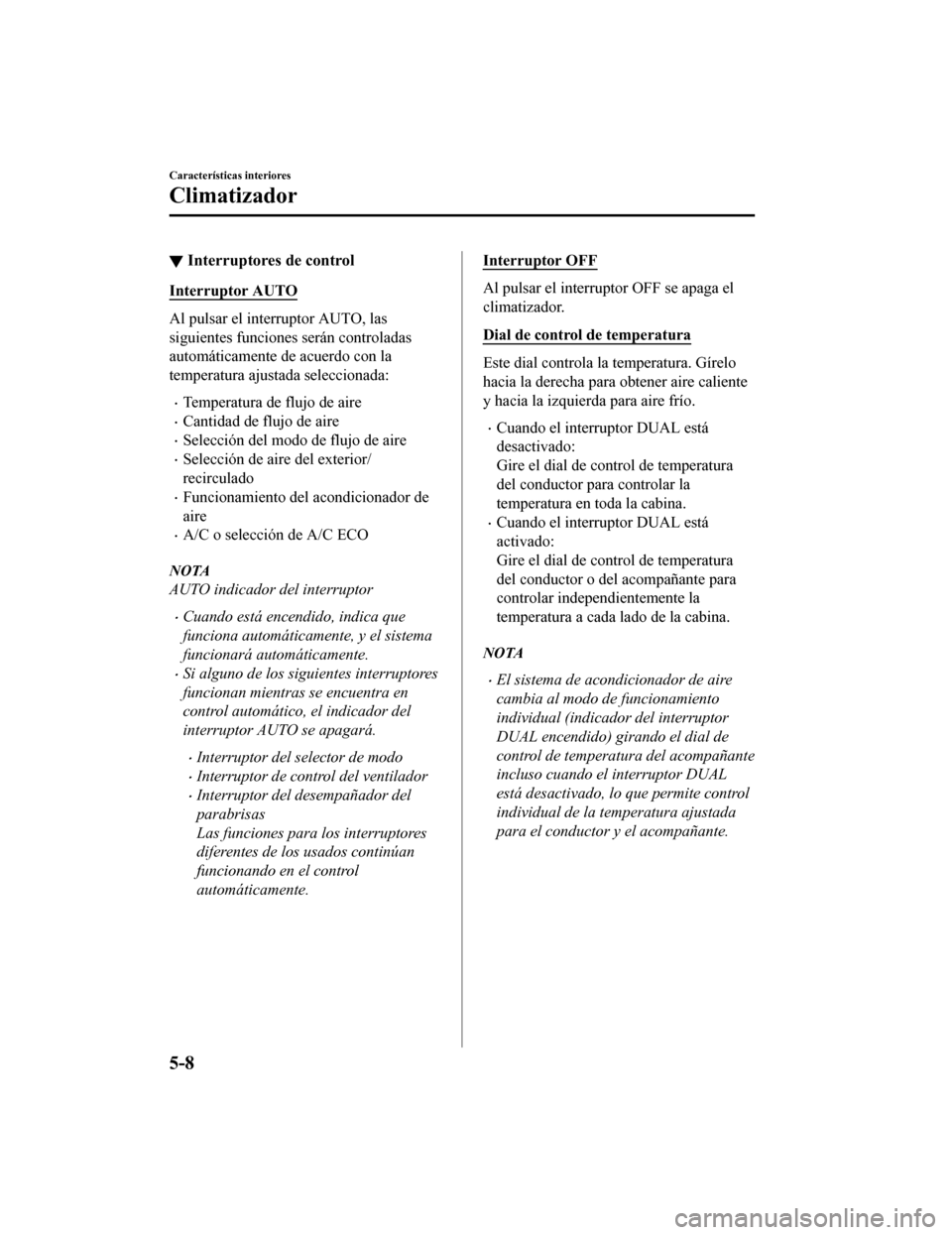

▼Interruptores de control
Interruptor AUTO
Al pulsar el interruptor AUTO, las
siguientes funciones serán controladas
automáticamente de acuerdo con la
temperatura ajustada seleccionada:
•Temperatura de flujo de aire
•Cantidad de flujo de aire
•Selección del modo
de flujo de aire
•Selección de aire del exterior/
recirculado
•Funcionamiento del acondicionador de
aire
•A/C o selección de A/C ECO
NOTA
AUTO indicador del interruptor
•Cuando está encendido, indica que
funciona automáticamente, y el sistema
funcionará automáticamente.
•Si alguno de los siguientes interruptores
funcionan mientras se encuentra en
control automático, el indicador del
interruptor AUTO se apagará.
•Interruptor del selector de modo
•Interruptor de control del ventilador
•Interruptor del desempañador del
parabrisas
Las funciones para los interruptores
diferentes de los usados continúan
funcionando en el control
automáticamente.
Interruptor OFF
Al pulsar el interruptor OFF se apaga el
climatizador.
Dial de control de temperatura
Este dial controla la temperatura. Gírelo
hacia la derecha para obtener aire caliente
y hacia la izquierda para aire frío.
•Cuando el interruptor DUAL está
desactivado:
Gire el dial de control de temperatura
del conductor para controlar la
temperatura en toda la cabina.
•Cuando el interruptor DUAL está
activado:
Gire el dial de control de temperatura
del conductor o del acompañante para
controlar independientemente la
temperatura a cada lado de la cabina.
NOTA
•El sistema de acondicionador de aire
cambia al modo de funcionamiento
individual (indicador del interruptor
DUAL encendido) girando el dial de
control de temperatura del acompañante
incluso cuando el interruptor DUAL
está desactivado, lo que permite control
individual de la temperatura ajustada
para el conductor y el acompañante.
Características interiores
Climatizador
5-8
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 371 of 648

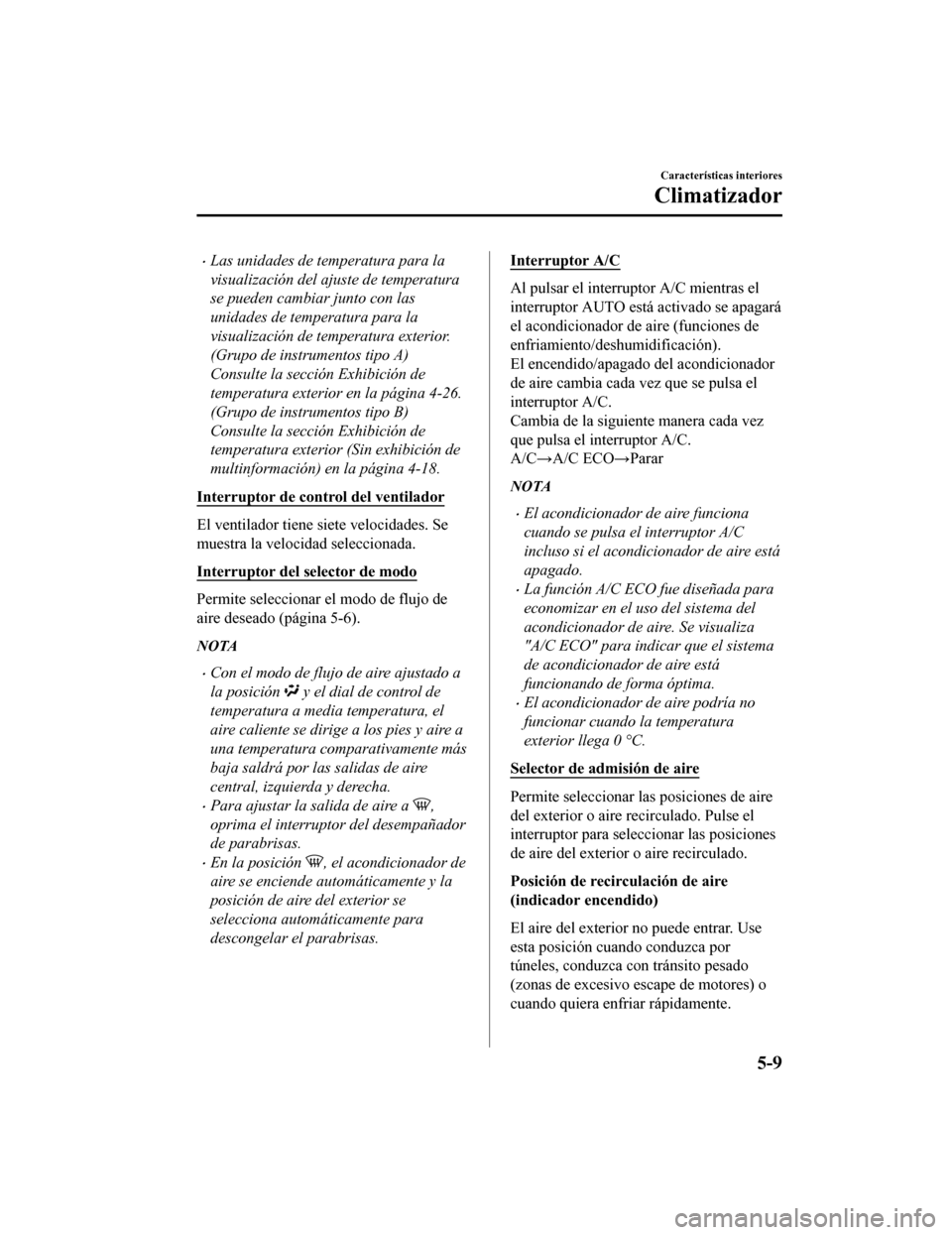

•Las unidades de temperatura para la
visualización del ajuste de temperatura
se pueden cambiar junto con las
unidades de temperatura para la
visualización de temperatura exterior.
(Grupo de instrumentos tipo A)
Consulte la sección Exhibición de
temperatura exterior en la página 4-26.
(Grupo de instrumentos tipo B)
Consulte la sección Exhibición de
temperatura exterior (Sin exhibición de
multinformación) en la página 4-18.
Interruptor de control del ventilador
El ventilador tiene siete velocidades. Se
muestra la velocidad seleccionada.
Interruptor del selector de modo
Permite seleccionar el modo de flujo de
aire deseado (página 5-6).
NOTA
•Con el modo de flujo de aire ajustado a
la posición
y el dial de control de
temperatura a media temperatura, el
aire caliente se dirige a los pies y aire a
una temperatura comparativamente más
baja saldrá por las salidas de aire
central, izquierda y derecha.
•Para ajustar la salida de aire a ,
oprima el interruptor del desempañador
de parabrisas.
•En la posición , el acondicionador de
aire se enciende automáticamente y la
posición de aire del exterior se
selecciona automáticamente para
descongelar el parabrisas.
Interruptor A/C
Al pulsar el interruptor A/C mientras el
interruptor AUTO está activado se apagará
el acondicionador de aire (funciones de
enfriamiento/deshumidificación).
El encendido/apagado del acondicionador
de aire cambia cada vez que se pulsa el
interruptor A/C.
Cambia de la siguiente manera cada vez
que pulsa el interruptor A/C.
A/C→A/C ECO→Parar
NOTA
•El acondicionador de aire funciona
cuando se pulsa el interruptor A/C
incluso si el acondicionador de aire está
apagado.
•La función A/C ECO fue diseñada para
economizar en el uso del sistema del
acondicionador de aire. Se visualiza
"A/C ECO" para indicar que el sistema
de acondicionador de aire está
funcionando de forma óptima.
•El acondicionador de aire podría no
funcionar cuando la temperatura
exterior llega 0 °C.
Selector de admisión de aire
Permite seleccionar las posiciones de aire
del exterior o aire recirculado. Pulse el
interruptor para seleccionar las posiciones
de aire del exterior o aire recirculado.
Posición de recirculación de aire
(indicador encendido)
El aire del exterior no puede entrar. Use
esta posición cuando conduzca por
túneles, conduzca con tránsito pesado
(zonas de excesivo escape de motores) o
cuando quiera enfriar rápidamente.
Características interiores
Climatizador
5-9
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 372 of 648

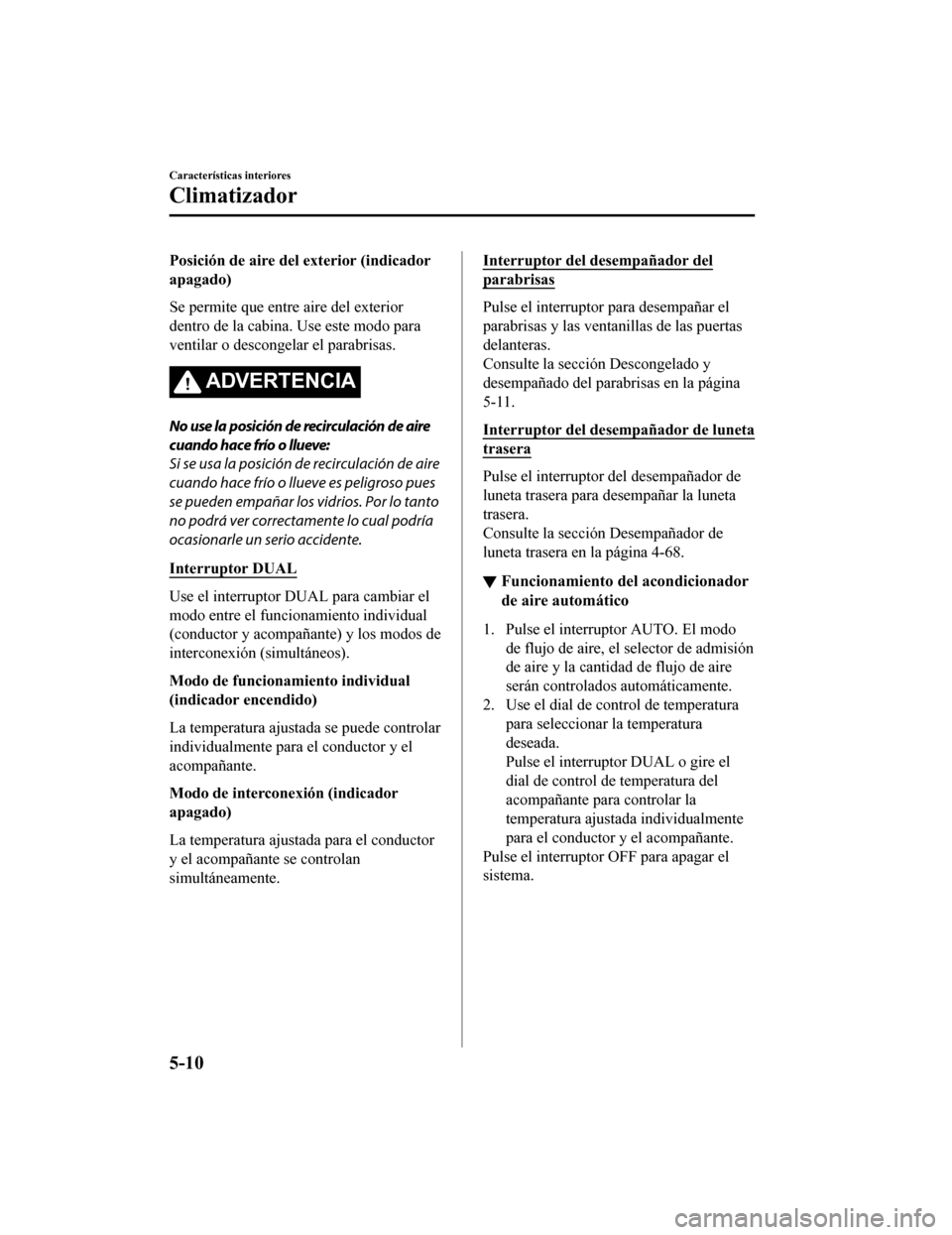

Posición de aire del exterior (indicador
apagado)
Se permite que entre aire del exterior
dentro de la cabina. Use este modo para
ventilar o descongelar el parabrisas.
ADVERTENCIA
No use la posición de recirculación de aire
cuando hace frío o llueve:
Si se usa la posición de recirculación de aire
cuando hace frío o llueve es peligroso pues
se pueden empañar los vidrios. Por lo tanto
no podrá ver correctamente lo cual podría
ocasionarle un serio accidente.
Interruptor DUAL
Use el interruptor DUAL para cambiar el
modo entre el funcionamiento individual
(conductor y acompañante) y los modos de
interconexión (simultáneos).
Modo de funcionamiento individual
(indicador encendido)
La temperatura ajustad a se puede controlar
individualmente para el conductor y el
acompañante.
Modo de interconexión (indicador
apagado)
La temperatura ajustada para el conductor
y el acompañante se controlan
simultáneamente.
Interruptor del desempañador del
parabrisas
Pulse el interruptor para desempañar el
parabrisas y las ventanillas de las puertas
delanteras.
Consulte la sección Descongelado y
desempañado del parabrisas en la página
5-11.
Interruptor del dese mpañador de luneta
trasera
Pulse el interruptor del desempañador de
luneta trasera para desempañar la luneta
trasera.
Consulte la sección Desempañador de
luneta trasera en la página 4-68.
▼ Funcionamiento del acondicionador
de aire automático
1. Pulse el interruptor AUTO. El modo
de flujo de aire, el selector de admisión
de aire y la cantidad de flujo de aire
serán controlados automáticamente.
2. Use el dial de control de temperatura para seleccionar la temperatura
deseada.
Pulse el interruptor DUAL o gire el
dial de control de temperatura del
acompañante para controlar la
temperatura ajustada individualmente
para el conductor y el acompañante.
Pulse el interruptor OFF para apagar el
sistema.
Características interiores
Climatizador
5-10
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 373 of 648

NOTA
•Ajustando la temperatura al máximo
calor o frío no se obtendrá la
temperatura deseada con mayor
rapidez.
•Al seleccionar calor, el sistema
restringirá el flujo de aire hasta que se
caliente para evitar que salga aire frío
por las salidas de aire.
▼ Descongelado y desempañado del
parabrisas
Pulse el interruptor del desempañador de
parabrisas.
En esta posición, se selecciona
automáticamente la posición de aire del
exterior, y se enciende automáticamente el
acondicionador de aire. El acondicionador
de aire dirigirá el
aire sin humedad al
parabrisas y las ventanillas laterales en la
página 5-6.
El flujo de aire aumentará.
ADVERTENCIA
Coloque el control de temperatura a la
posición de calor o templado al usar la
posición de desempañado
:
Si se usa la posición
con el control de
temperatura en la posición de frío es
peligroso pues se puede empañar el
exterior del parabrisas. Por lo tanto no
podrá ver correctamente lo cual podría
ocasionarle un serio accidente.
NOTA
Use el dial de control de temperatura para
aumentar la temperatura del flujo de aire
y desempañe el vidrio más rápidamente.
▼ Sensor de temperatura/luz solar
Sensor de luz solar
No coloque objetos en el sensor de luz
solar. De lo contrario, la temperatura
interior podría no ajustarse correctamente.
Sensor de luz solar
Sensor de temper
atura interior
No cubra el sensor de temperatura interior.
De lo contrario, la temperatura interior
podría no ajustarse correctamente.
Sensor de temperatura interior
Características interiores
Climatizador
5-11
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 374 of 648

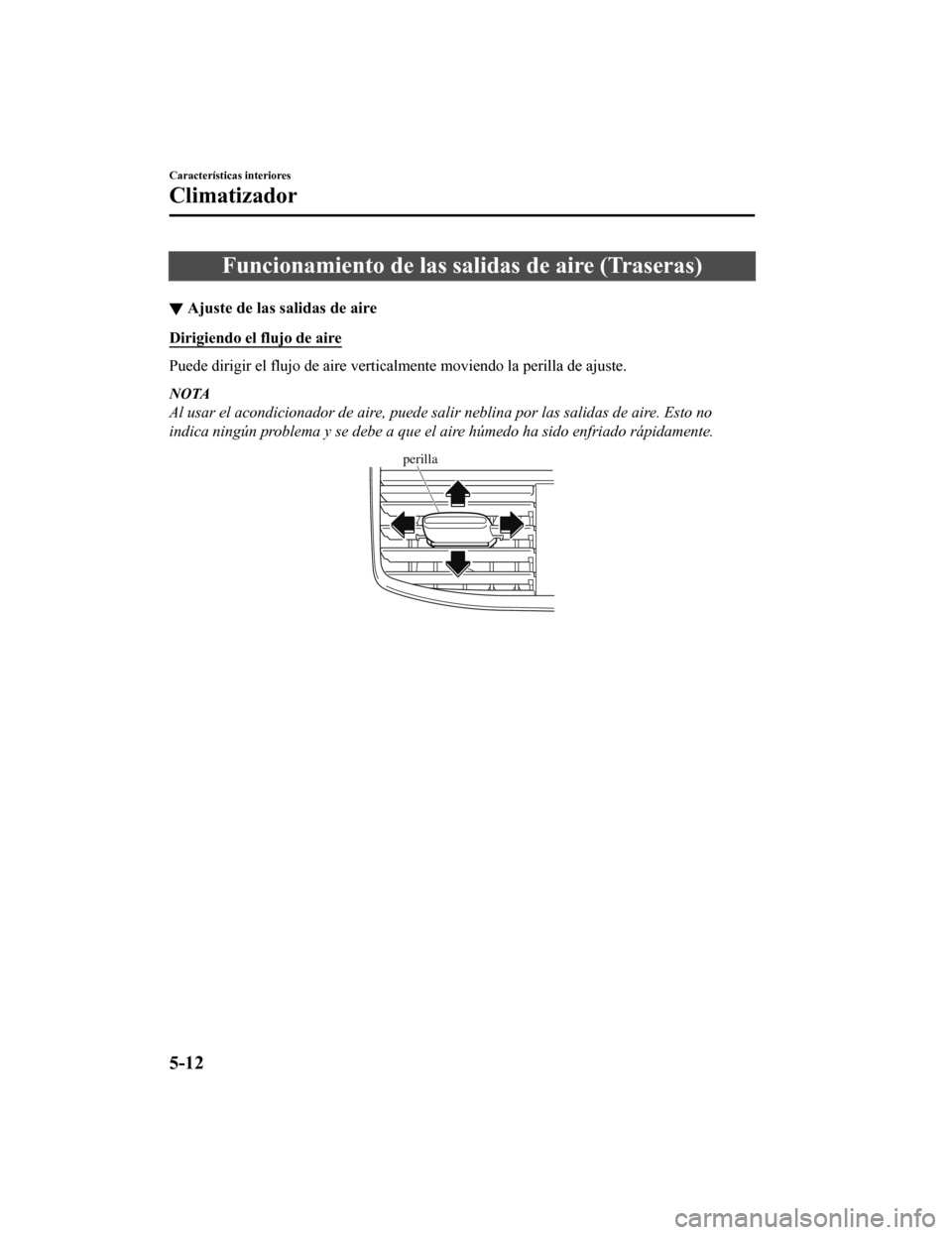

Funcionamiento de las salidas de aire (Traseras)
▼Ajuste de las salidas de aire
Dirigiendo el flujo de aire
Puede dirigir el flujo de aire verticalmente moviendo la perill
a de ajuste.
NOTA
Al usar el acondicionador de aire, puede salir neblina por las salidas de aire. Esto no
indica ningún problema y se debe a que el aire húmedo ha sido enfriado rápidamente.
perilla
Características interiores
Climatizador
5-12
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 375 of 648

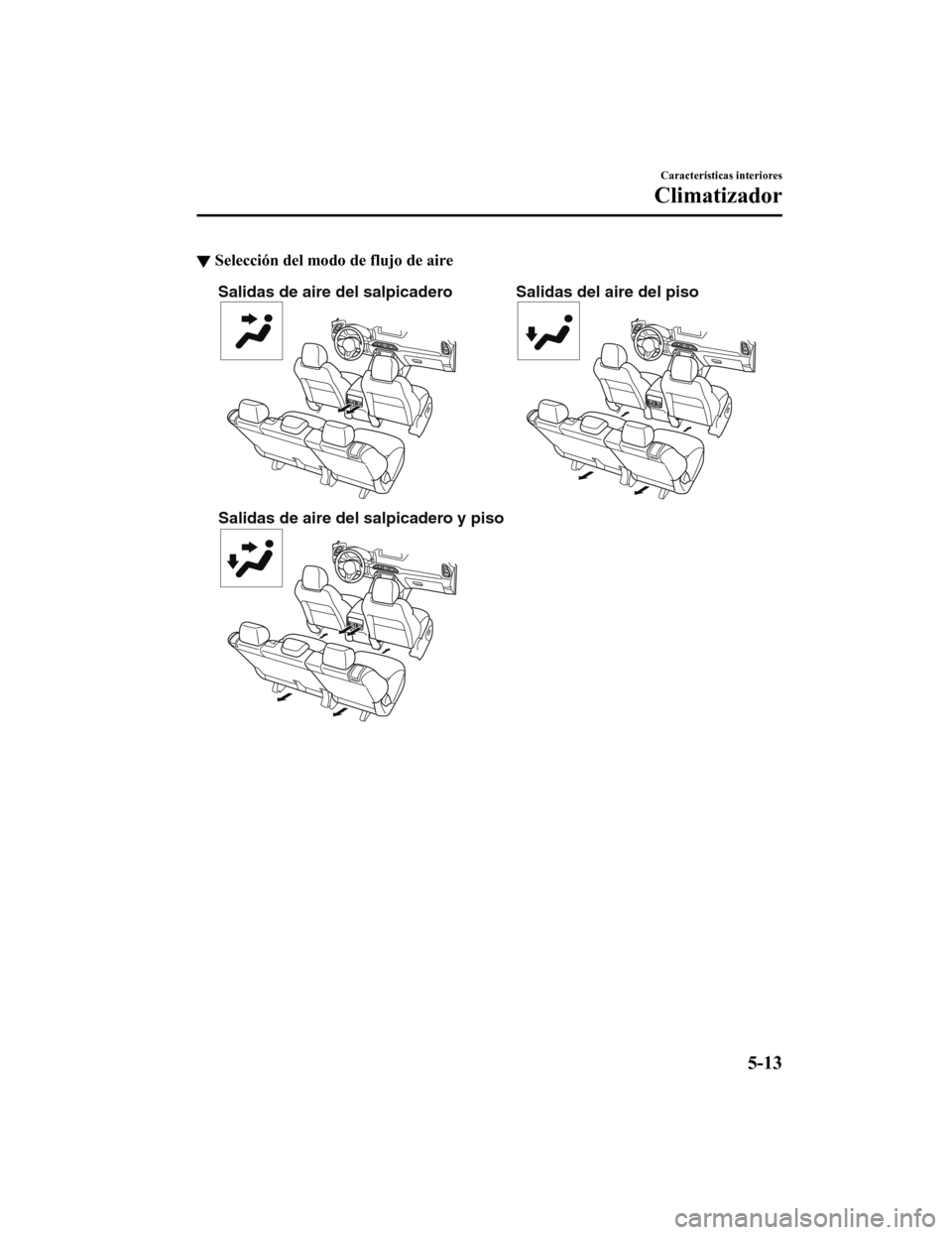

▼Selección del modo de flujo de aire
Salidas de aire del salpicadero
Salidas de aire del salpicadero y piso Salidas del aire del piso
Características interiores
Climatizador
5-13
CX-9_8GC9-SP-17G_Edition1
2017-6-17 15:32:43
Page 376 of 648

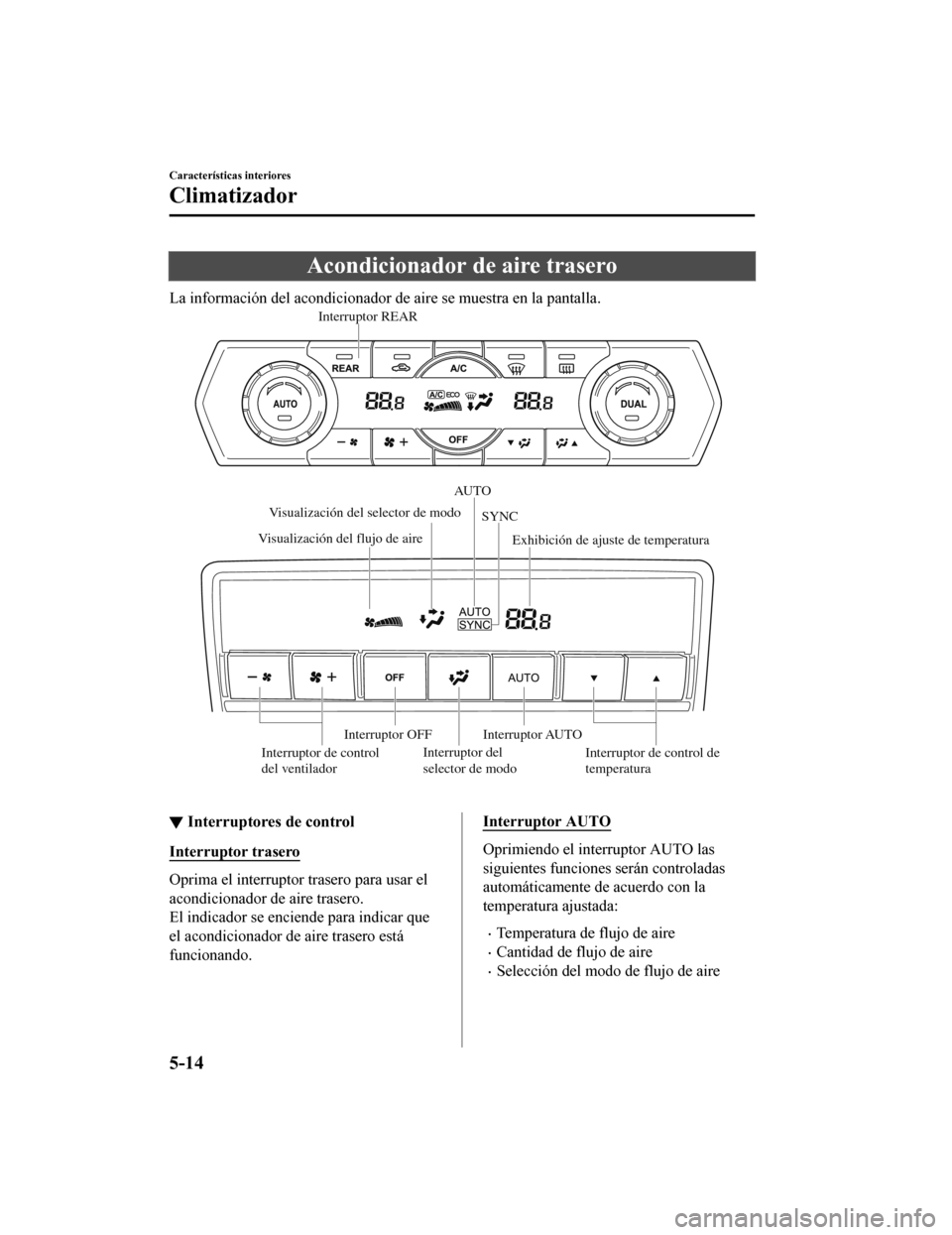

Acondicionador de aire trasero
La información del acondicionador de aire se muestra en la pantalla.
Interruptor del
selector de modo
Visualización del flujo de aire
Interruptor AUTOExhibición de ajuste de temperatura
Interruptor REAR
Visualización del selector de modo
Interruptor OFF
AU TO SYNC
Interruptor de control de
temperatura
Interruptor de control
del ventilador
▼Interruptores de control
Interruptor trasero
Oprima el interruptor trasero para usar el
acondicionador de aire trasero.
El indicador se enciende para indicar que
el acondicionador de aire trasero está
funcionando.
Interruptor AUTO
Oprimiendo el interruptor AUTO las
siguientes funciones serán controladas
automáticamente de acuerdo con la
temperatura ajustada:
•Temperatura de flujo de aire
•Cantidad de flujo de aire
•Selección del modo de flujo de aire
Características interiores
Climatizador
5-14
CX-9_8GC9-SP-17G_Edition1
2017-6-17 15:32:43
