ACHTUNG!
•Nach der Verwendung von Zusatzverbrau-
chern, die viel Strom benötigen, oder nach
langen Standzeiten des Fahrzeugs mit an-
geschlossenen Zusatzverbrauchern muss
das Fahrzeug ausreichend lange gefahren
werden, damit die Lichtmaschine die Fahr-
zeugbatterie wieder aufladen kann.

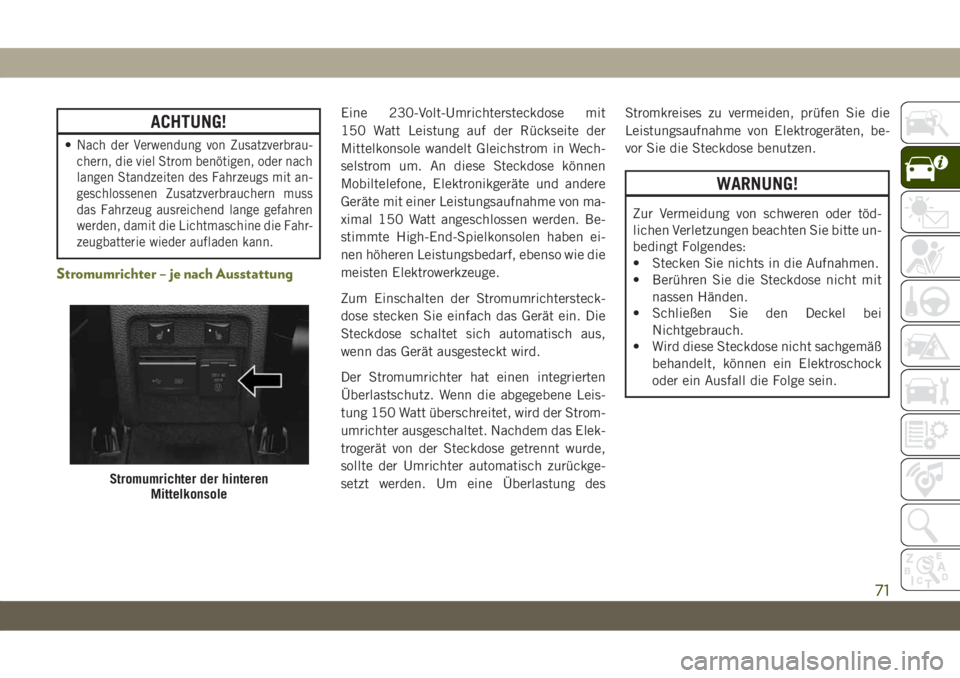

Stromumrichter – je nach Ausstattung
Eine 230-Volt-Umrichtersteckdose mit
150 Watt Leistung auf der Rückseite der
Mittelkonsole wandelt Gleichstrom in Wech-
selstrom um. An diese Steckdose können
Mobiltelefone, Elektronikgeräte und andere
Geräte mit einer Leistungsaufnahme von ma-
ximal 150 Watt angeschlossen werden. Be-
stimmte High-End-Spielkonsolen haben ei-
nen höheren Leistungsbedarf, ebenso wie die
meisten Elektrowerkzeuge.
Zum Einschalten der Stromumrichtersteck-
dose stecken Sie einfach das Gerät ein. Die
Steckdose schaltet sich automatisch aus,
wenn das Gerät ausgesteckt wird.
Der Stromumrichter hat einen integrierten
Überlastschutz. Wenn die abgegebene Leis-
tung 150 Watt überschreitet, wird der Strom-
umrichter ausgeschaltet. Nachdem das Elek-
trogerät von der Steckdose getrennt wurde,
sollte der Umrichter automatisch zurückge-
setzt werden. Um eine Überlastung desStromkreises zu vermeiden, prüfen Sie die
Leistungsaufnahme von Elektrogeräten, be-
vor Sie die Steckdose benutzen.
WARNUNG!
Zur Vermeidung von schweren oder töd-
lichen Verletzungen beachten Sie bitte un-
bedingt Folgendes:
• Stecken Sie nichts in die Aufnahmen.
• Berühren Sie die Steckdose nicht mit
nassen Händen.
• Schließen Sie den Deckel bei
Nichtgebrauch.
• Wird diese Steckdose nicht sachgemäß
behandelt, können ein Elektroschock
oder ein Ausfall die Folge sein.
Stromumrichter der hinteren Mittelkonsole
71

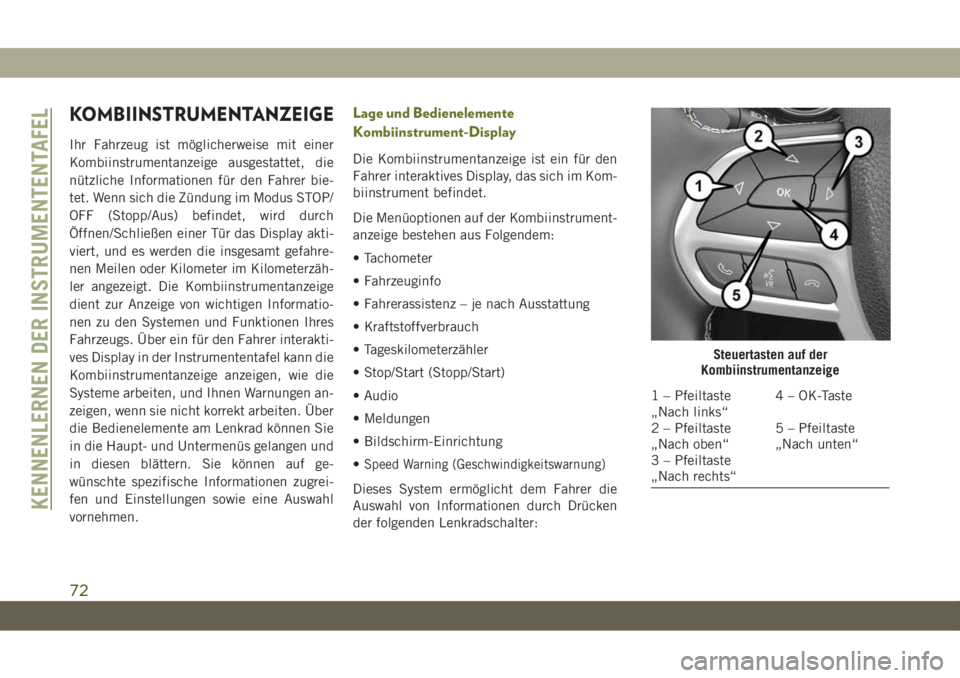

KOMBIINSTRUMENTANZEIGE
Ihr Fahrzeug ist möglicherweise mit einer
Kombiinstrumentanzeige ausgestattet, die
nützliche Informationen für den Fahrer bie-
tet. Wenn sich die Zündung im Modus STOP/
OFF (Stopp/Aus) befindet, wird durch
Öffnen/Schließen einer Tür das Display akti-
viert, und es werden die insgesamt gefahre-
nen Meilen oder Kilometer im Kilometerzäh-
ler angezeigt. Die Kombiinstrumentanzeige
dient zur Anzeige von wichtigen Informatio-
nen zu den Systemen und Funktionen Ihres
Fahrzeugs. Über ein für den Fahrer interakti-
ves Display in der Instrumententafel kann die
Kombiinstrumentanzeige anzeigen, wie die
Systeme arbeiten, und Ihnen Warnungen an-
zeigen, wenn sie nicht korrekt arbeiten. Über
die Bedienelemente am Lenkrad können Sie
in die Haupt- und Untermenüs gelangen und
in diesen blättern. Sie können auf ge-
wünschte spezifische Informationen zugrei-
fen und Einstellungen sowie eine Auswahl
vornehmen.
Lage und Bedienelemente
Kombiinstrument-Display
Die Kombiinstrumentanzeige ist ein für den
Fahrer interaktives Display, das sich im Kom-
biinstrument befindet.
Die Menüoptionen auf der Kombiinstrument-
anzeige bestehen aus Folgendem:
• Tachometer
• Fahrzeuginfo
• Fahrerassistenz – je nach Ausstattung
• Kraftstoffverbrauch
• Tageskilometerzähler
• Stop/Start (Stopp/Start)
• Audio
• Meldungen
• Bildschirm-Einrichtung
•
Speed Warning (Geschwindigkeitswarnung)
Dieses System ermöglicht dem Fahrer die
Auswahl von Informationen durch Drücken
der folgenden Lenkradschalter:
Steuertasten auf der
Kombiinstrumentanzeige
1 – Pfeiltaste
„Nach links“ 4 – OK-Taste
2 – Pfeiltaste
„Nach oben“ 5 – Pfeiltaste
„Nach unten“
3 – Pfeiltaste
„Nach rechts“
KENNENLERNEN DER INSTRUMENTENTAFEL
72

•Pfeiltaste „Nach oben“
Drücken Sie kurz die Pfeiltaste NACH OBEN,
um aufwärts durch das Hauptmenü und die
Untermenüs zu blättern.
• Pfeiltaste „Nach unten“
Drücken Sie kurz die Pfeiltaste NACH UN-
TEN, um abwärts durch das Hauptmenü
und die Untermenüs zu blättern.
• Pfeiltaste „Nach rechts“
Drücken Sie kurz die Pfeiltaste NACH
RECHTS, um auf Informationsbildschirme
oder Untermenüs einer Hauptmenüfunk-
tion zuzugreifen.
• Pfeiltaste „Nach links“
Drücken Sie kurz die Pfeiltaste NACH
LINKS, um auf Informationsbildschirme
oder Untermenüs einer Hauptmenüfunk-
tion zuzugreifen.
• Taste OK
Drücken Sie die Taste OK, um auf Informa-
tionsbildschirme oder Untermenüs einer
Hauptmenüfunktion zuzugreifen bzw. diese
auszuwählen. Drücken und halten Sie die
Taste OK, um die angezeigten/ausgewählten
Funktionen, die zurückgesetzt werden kön-
nen, zurückzusetzen.Anwählbare Elemente auf dem
Kombiinstrument-Display
Die Kombiinstrumentanzeige kann verwen-
det werden, um die folgenden Hauptmenüop-
tionen anzuzeigen:
Tachometer Stop/Start
(Stopp/Start)
Fahrzeuginfo Audio
Fahrerassistenz Meldungen
Kraftstoffverbrauch Bildschirm- Einrichtung
Trip (Tageskilometer-
zähler) Gangschaltanzeige
(GSI)
HINWEIS:
Je nach Fahrzeugoptionen können Einstel-
lungen unterschiedlich sein. Weitere Infor-
mationen hierzu finden Sie unter
„Kombiinstrument-Display“ in „Kennenler-
nen der Instrumententafel“ in der Bedie-
nungsanleitung.
Diesel-Displays
Wenn die entsprechenden Bedingungen vor-
liegen, werden folgende Meldungen im Kom-
biinstrument angezeigt: • Abgasfilter fast voll, bei konstanter Ge-
schwindigkeit fahren zur Behebung
• Exhaust Filter Full – Power Reduced See Dealer (Abgasfilter voll – verringerte Leis-
tungsfähigkeit, wenden Sie sich an Ihren
Vertragshändler).
• Auspuffwartung erforderlich – wenden Sie sich an Vertragshändler
• Auspuffanlage – Filter XX% Volle Erforder- liche Wartung Siehe Vertragshändler
• Auspuffanlagen-Regenerierung läuft, wei- terfahren
• Auspuffanlage – Erneuerung Hat Abge- schlossen
• Motor startet in XXXX mi (XXXX km) nicht mehr AdBlue-Stand niedrig Bald auffüllen
• Motor startet in XXXX mi (XXXX km) nicht mehr AdBlue auffüllen
• Motor startet nicht AdBlue auffüllen
• Wartung AdBlue-System Siehe Vertrags- händler
• Falsches AdBlue erkannt Vertragshändler kontaktieren
73

• Motor startet in XXX mi (XXX km) nichtmehr Wartung AdBlue Siehe Vertragshänd-
ler
• Motor startet nicht mehr Wartung AdBlue- System Siehe Vertragshändler
• Motor startet nicht Wartung AdBlue- System Siehe Vertragshändler
Meldungen des Dieselpartikelfilters
(DPF)
Dieser Motor erfüllt alle erforderlichen Ab-
gasvorschriften für Dieselmotoren. Um diese
Abgasvorschriften zu erreichen, ist Ihr Fahr-
zeug mit einem modernen Motor und einer
hochentwickelten Auspuffanlage ausgestat-
tet. Diese Systeme sind nahtlos in Ihr Fahr-
zeug integriert und werden vom Motorsteuer-
gerät (PCM) gesteuert. Das PCM verwaltet die
Motorverbrennung, damit der Katalysator der
Auspuffanlage umweltverschmutzende Parti-
kel ohne Eingabe oder Eingriff von Ihrer Seite
sammeln und verbrennen kann.
WARNUNG!
Eine heiße Auspuffanlage kann einen
Brand auslösen, wenn Sie das Fahrzeug
auf Flächen mit leicht brennbarem Unter-
grund parken. Das kann trockenes Gras
oder Laub sein, das mit der Auspuffanlage
in Berührung kommt. Fahren oder parken
Sie nicht in Bereichen, in denen die Aus-
puffanlage mit brennbaren Stoffen in Be-
rührung kommen kann.
ACHTUNG!
Der Motor wird eventuell ausgeschaltet,
selbst wenn die Warnleuchte leuchtet:
wiederholte Unterbrechungen des Rege-
nerierungsvorgangs können zu einem früh-
zeitigen Verschleiß des Motoröls führen.
Aus diesem Grund ist es ratsam, zu war-
ten, bis das Symbol erlischt, bevor der
Motor ausgeschaltet wird, indem Sie die
Anweisungen oben befolgen. Den DPF-
Regenerationsvorgang nicht mit angehal-
tenem Fahrzeug abschließen.
WARNLEUCHTEN UND
MELDUNGEN
Die Warn- und Kontrollleuchten leuchten in
der Instrumententafel zusammen mit einer
entsprechenden Meldung und/oder einem
akustischen Signal auf. Diese Angaben sind
Richt- und Vorsichtswerte und dürfen nicht
als vollständig und/oder alternativ zu den
enthaltenen Informationen in der Bedie-
nungsanleitung angesehen werden, die Sie
auf jeden Fall sorgfältig durchlesen sollten.
Schlagen Sie im Falle einer Fehleranzeige
immer in den Informationen in diesem Kapi-
tel nach. Alle aktiven Warnleuchten werden
falls zutreffend zuerst angezeigt. Das Sys-
temprüfmenü kann anders aussehen, je nach
Geräteoptionen und aktuellem Betriebszu-
stand des Fahrzeugs. Einige Kontrollleuch-
ten sind optional und werden möglicherweise
nicht angezeigt.
KENNENLERNEN DER INSTRUMENTENTAFEL
74

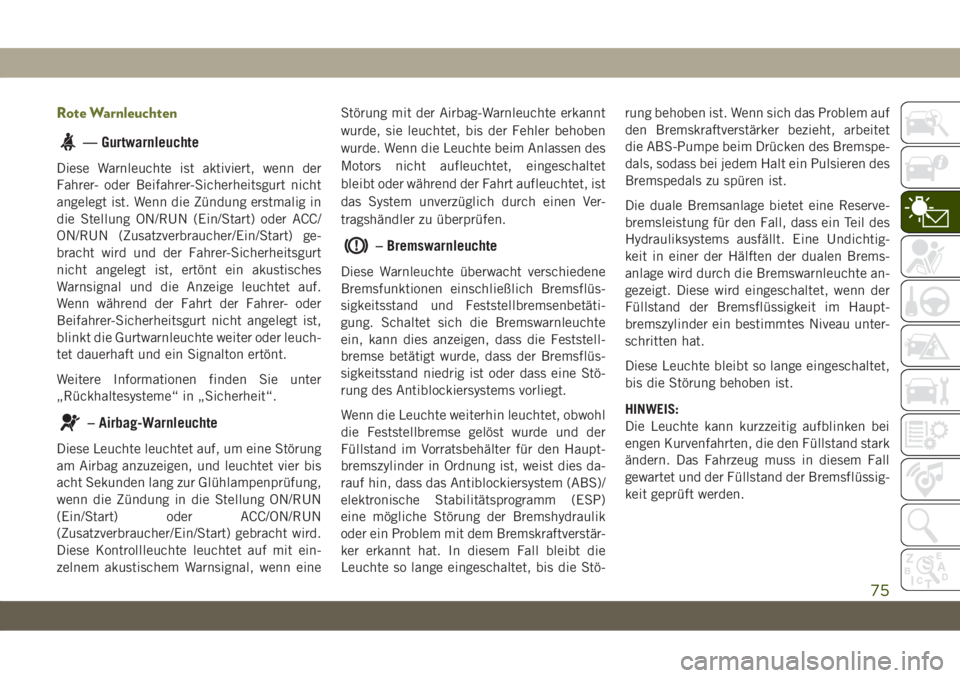

Rote Warnleuchten
— Gurtwarnleuchte
Diese Warnleuchte ist aktiviert, wenn der
Fahrer- oder Beifahrer-Sicherheitsgurt nicht
angelegt ist. Wenn die Zündung erstmalig in
die Stellung ON/RUN (Ein/Start) oder ACC/
ON/RUN (Zusatzverbraucher/Ein/Start) ge-
bracht wird und der Fahrer-Sicherheitsgurt
nicht angelegt ist, ertönt ein akustisches
Warnsignal und die Anzeige leuchtet auf.
Wenn während der Fahrt der Fahrer- oder
Beifahrer-Sicherheitsgurt nicht angelegt ist,
blinkt die Gurtwarnleuchte weiter oder leuch-
tet dauerhaft und ein Signalton ertönt.
Weitere Informationen finden Sie unter
„Rückhaltesysteme“ in „Sicherheit“.
– Airbag-Warnleuchte
Diese Leuchte leuchtet auf, um eine Störung
am Airbag anzuzeigen, und leuchtet vier bis
acht Sekunden lang zur Glühlampenprüfung,
wenn die Zündung in die Stellung ON/RUN
(Ein/Start) oder ACC/ON/RUN
(Zusatzverbraucher/Ein/Start) gebracht wird.
Diese Kontrollleuchte leuchtet auf mit ein-
zelnem akustischem Warnsignal, wenn eineStörung mit der Airbag-Warnleuchte erkannt
wurde, sie leuchtet, bis der Fehler behoben
wurde. Wenn die Leuchte beim Anlassen des
Motors nicht aufleuchtet, eingeschaltet
bleibt oder während der Fahrt aufleuchtet, ist
das System unverzüglich durch einen Ver-
tragshändler zu überprüfen.
– Bremswarnleuchte
Diese Warnleuchte überwacht verschiedene
Bremsfunktionen einschließlich Bremsflüs-
sigkeitsstand und Feststellbremsenbetäti-
gung. Schaltet sich die Bremswarnleuchte
ein, kann dies anzeigen, dass die Feststell-
bremse betätigt wurde, dass der Bremsflüs-
sigkeitsstand niedrig ist oder dass eine Stö-
rung des Antiblockiersystems vorliegt.
Wenn die Leuchte weiterhin leuchtet, obwohl
die Feststellbremse gelöst wurde und der
Füllstand im Vorratsbehälter für den Haupt-
bremszylinder in Ordnung ist, weist dies da-
rauf hin, dass das Antiblockiersystem (ABS)/
elektronische Stabilitätsprogramm (ESP)
eine mögliche Störung der Bremshydraulik
oder ein Problem mit dem Bremskraftverstär-
ker erkannt hat. In diesem Fall bleibt die
Leuchte so lange eingeschaltet, bis die Stö-rung behoben ist. Wenn sich das Problem auf
den Bremskraftverstärker bezieht, arbeitet
die ABS-Pumpe beim Drücken des Bremspe-
dals, sodass bei jedem Halt ein Pulsieren des
Bremspedals zu spüren ist.
Die duale Bremsanlage bietet eine Reserve-
bremsleistung für den Fall, dass ein Teil des
Hydrauliksystems ausfällt. Eine Undichtig-
keit in einer der Hälften der dualen Brems-
anlage wird durch die Bremswarnleuchte an-
gezeigt. Diese wird eingeschaltet, wenn der
Füllstand der Bremsflüssigkeit im Haupt-
bremszylinder ein bestimmtes Niveau unter-
schritten hat.
Diese Leuchte bleibt so lange eingeschaltet,
bis die Störung behoben ist.
HINWEIS:
Die Leuchte kann kurzzeitig aufblinken bei
engen Kurvenfahrten, die den Füllstand stark
ändern. Das Fahrzeug muss in diesem Fall
gewartet und der Füllstand der Bremsflüssig-
keit geprüft werden.
75

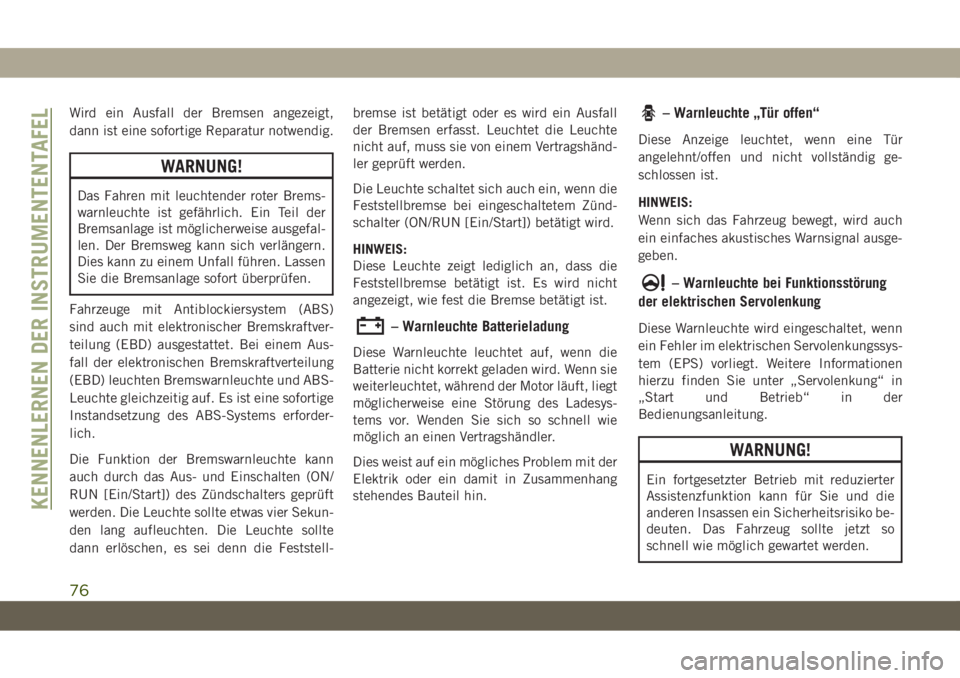

Wird ein Ausfall der Bremsen angezeigt,
dann ist eine sofortige Reparatur notwendig.
WARNUNG!
Das Fahren mit leuchtender roter Brems-
warnleuchte ist gefährlich. Ein Teil der
Bremsanlage ist möglicherweise ausgefal-
len. Der Bremsweg kann sich verlängern.
Dies kann zu einem Unfall führen. Lassen
Sie die Bremsanlage sofort überprüfen.
Fahrzeuge mit Antiblockiersystem (ABS)
sind auch mit elektronischer Bremskraftver-
teilung (EBD) ausgestattet. Bei einem Aus-
fall der elektronischen Bremskraftverteilung
(EBD) leuchten Bremswarnleuchte und ABS-
Leuchte gleichzeitig auf. Es ist eine sofortige
Instandsetzung des ABS-Systems erforder-
lich.
Die Funktion der Bremswarnleuchte kann
auch durch das Aus- und Einschalten (ON/
RUN [Ein/Start]) des Zündschalters geprüft
werden. Die Leuchte sollte etwas vier Sekun-
den lang aufleuchten. Die Leuchte sollte
dann erlöschen, es sei denn die Feststell- bremse ist betätigt oder es wird ein Ausfall
der Bremsen erfasst. Leuchtet die Leuchte
nicht auf, muss sie von einem Vertragshänd-
ler geprüft werden.
Die Leuchte schaltet sich auch ein, wenn die
Feststellbremse bei eingeschaltetem Zünd-
schalter (ON/RUN [Ein/Start]) betätigt wird.
HINWEIS:
Diese Leuchte zeigt lediglich an, dass die
Feststellbremse betätigt ist. Es wird nicht
angezeigt, wie fest die Bremse betätigt ist.
– Warnleuchte Batterieladung
Diese Warnleuchte leuchtet auf, wenn die
Batterie nicht korrekt geladen wird. Wenn sie
weiterleuchtet, während der Motor läuft, liegt
möglicherweise eine Störung des Ladesys-
tems vor. Wenden Sie sich so schnell wie
möglich an einen Vertragshändler.
Dies weist auf ein mögliches Problem mit der
Elektrik oder ein damit in Zusammenhang
stehendes Bauteil hin.
– Warnleuchte „Tür offen“
Diese Anzeige leuchtet, wenn eine Tür
angelehnt/offen und nicht vollständig ge-
schlossen ist.
HINWEIS:
Wenn sich das Fahrzeug bewegt, wird auch
ein einfaches akustisches Warnsignal ausge-
geben.
– Warnleuchte bei Funktionsstörung
der elektrischen Servolenkung
Diese Warnleuchte wird eingeschaltet, wenn
ein Fehler im elektrischen Servolenkungssys-
tem (EPS) vorliegt. Weitere Informationen
hierzu finden Sie unter „Servolenkung“ in
„Start und Betrieb“ in der
Bedienungsanleitung.
WARNUNG!
Ein fortgesetzter Betrieb mit reduzierter
Assistenzfunktion kann für Sie und die
anderen Insassen ein Sicherheitsrisiko be-
deuten. Das Fahrzeug sollte jetzt so
schnell wie möglich gewartet werden.
KENNENLERNEN DER INSTRUMENTENTAFEL
76

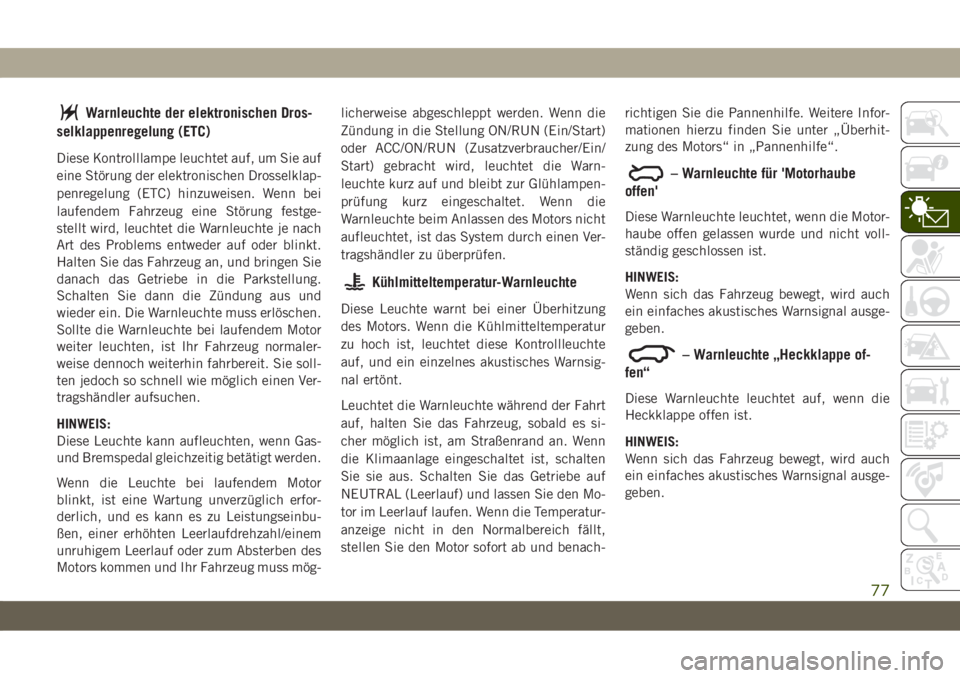

Warnleuchte der elektronischen Dros-
selklappenregelung (ETC)
Diese Kontrolllampe leuchtet auf, um Sie auf
eine Störung der elektronischen Drosselklap-
penregelung (ETC) hinzuweisen. Wenn bei
laufendem Fahrzeug eine Störung festge-
stellt wird, leuchtet die Warnleuchte je nach
Art des Problems entweder auf oder blinkt.
Halten Sie das Fahrzeug an, und bringen Sie
danach das Getriebe in die Parkstellung.
Schalten Sie dann die Zündung aus und
wieder ein. Die Warnleuchte muss erlöschen.
Sollte die Warnleuchte bei laufendem Motor
weiter leuchten, ist Ihr Fahrzeug normaler-
weise dennoch weiterhin fahrbereit. Sie soll-
ten jedoch so schnell wie möglich einen Ver-
tragshändler aufsuchen.
HINWEIS:
Diese Leuchte kann aufleuchten, wenn Gas-
und Bremspedal gleichzeitig betätigt werden.
Wenn die Leuchte bei laufendem Motor
blinkt, ist eine Wartung unverzüglich erfor-
derlich, und es kann es zu Leistungseinbu-
ßen, einer erhöhten Leerlaufdrehzahl/einem
unruhigem Leerlauf oder zum Absterben des
Motors kommen und Ihr Fahrzeug muss mög- licherweise abgeschleppt werden. Wenn die
Zündung in die Stellung ON/RUN (Ein/Start)
oder ACC/ON/RUN (Zusatzverbraucher/Ein/
Start) gebracht wird, leuchtet die Warn-
leuchte kurz auf und bleibt zur Glühlampen-
prüfung kurz eingeschaltet. Wenn die
Warnleuchte beim Anlassen des Motors nicht
aufleuchtet, ist das System durch einen Ver-
tragshändler zu überprüfen.
Kühlmitteltemperatur-Warnleuchte
Diese Leuchte warnt bei einer Überhitzung
des Motors. Wenn die Kühlmitteltemperatur
zu hoch ist, leuchtet diese Kontrollleuchte
auf, und ein einzelnes akustisches Warnsig-
nal ertönt.
Leuchtet die Warnleuchte während der Fahrt
auf, halten Sie das Fahrzeug, sobald es si-
cher möglich ist, am Straßenrand an. Wenn
die Klimaanlage eingeschaltet ist, schalten
Sie sie aus. Schalten Sie das Getriebe auf
NEUTRAL (Leerlauf) und lassen Sie den Mo-
tor im Leerlauf laufen. Wenn die Temperatur-
anzeige nicht in den Normalbereich fällt,
stellen Sie den Motor sofort ab und benach-
richtigen Sie die Pannenhilfe. Weitere Infor-
mationen hierzu finden Sie unter „Überhit-
zung des Motors“ in „Pannenhilfe“.
– Warnleuchte für 'Motorhaube
offen'
Diese Warnleuchte leuchtet, wenn die Motor-
haube offen gelassen wurde und nicht voll-
ständig geschlossen ist.
HINWEIS:
Wenn sich das Fahrzeug bewegt, wird auch
ein einfaches akustisches Warnsignal ausge-
geben.
– Warnleuchte „Heckklappe of-
fen“
Diese Warnleuchte leuchtet auf, wenn die
Heckklappe offen ist.
HINWEIS:
Wenn sich das Fahrzeug bewegt, wird auch
ein einfaches akustisches Warnsignal ausge-
geben.
77

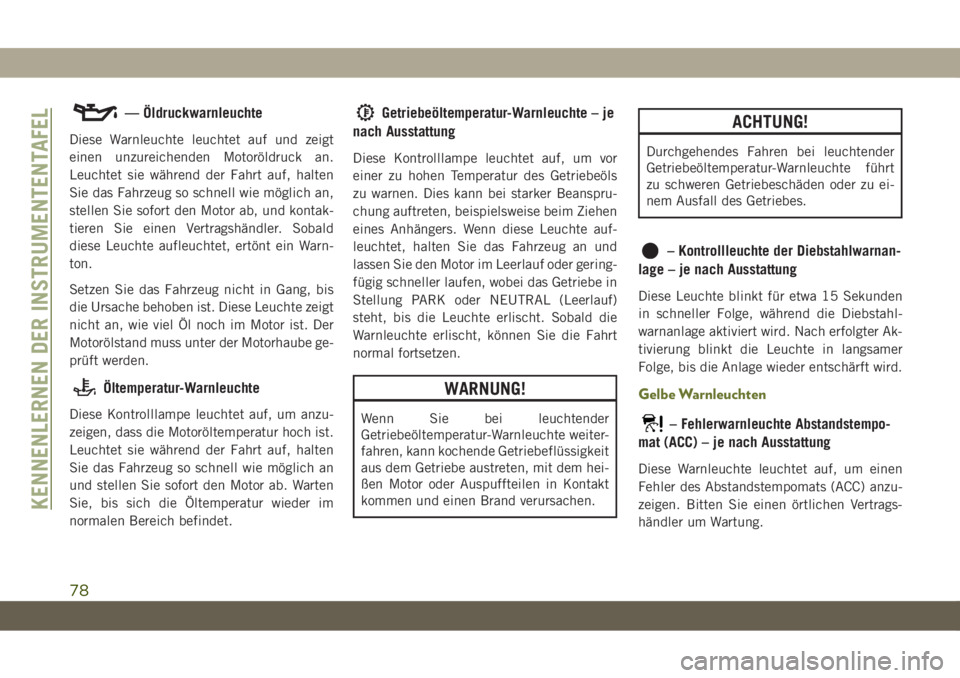

— Öldruckwarnleuchte
Diese Warnleuchte leuchtet auf und zeigt
einen unzureichenden Motoröldruck an.
Leuchtet sie während der Fahrt auf, halten
Sie das Fahrzeug so schnell wie möglich an,
stellen Sie sofort den Motor ab, und kontak-
tieren Sie einen Vertragshändler. Sobald
diese Leuchte aufleuchtet, ertönt ein Warn-
ton.
Setzen Sie das Fahrzeug nicht in Gang, bis
die Ursache behoben ist. Diese Leuchte zeigt
nicht an, wie viel Öl noch im Motor ist. Der
Motorölstand muss unter der Motorhaube ge-
prüft werden.
Öltemperatur-Warnleuchte
Diese Kontrolllampe leuchtet auf, um anzu-
zeigen, dass die Motoröltemperatur hoch ist.
Leuchtet sie während der Fahrt auf, halten
Sie das Fahrzeug so schnell wie möglich an
und stellen Sie sofort den Motor ab. Warten
Sie, bis sich die Öltemperatur wieder im
normalen Bereich befindet.
Getriebeöltemperatur-Warnleuchte – je
nach Ausstattung
Diese Kontrolllampe leuchtet auf, um vor
einer zu hohen Temperatur des Getriebeöls
zu warnen. Dies kann bei starker Beanspru-
chung auftreten, beispielsweise beim Ziehen
eines Anhängers. Wenn diese Leuchte auf-
leuchtet, halten Sie das Fahrzeug an und
lassen Sie den Motor im Leerlauf oder gering-
fügig schneller laufen, wobei das Getriebe in
Stellung PARK oder NEUTRAL (Leerlauf)
steht, bis die Leuchte erlischt. Sobald die
Warnleuchte erlischt, können Sie die Fahrt
normal fortsetzen.
WARNUNG!
Wenn Sie bei leuchtender
Getriebeöltemperatur-Warnleuchte weiter-
fahren, kann kochende Getriebeflüssigkeit
aus dem Getriebe austreten, mit dem hei-
ßen Motor oder Auspuffteilen in Kontakt
kommen und einen Brand verursachen.
ACHTUNG!
Durchgehendes Fahren bei leuchtender
Getriebeöltemperatur-Warnleuchte führt
zu schweren Getriebeschäden oder zu ei-
nem Ausfall des Getriebes.
– Kontrollleuchte der Diebstahlwarnan-
lage – je nach Ausstattung
Diese Leuchte blinkt für etwa 15 Sekunden
in schneller Folge, während die Diebstahl-
warnanlage aktiviert wird. Nach erfolgter Ak-
tivierung blinkt die Leuchte in langsamer
Folge, bis die Anlage wieder entschärft wird.
Gelbe Warnleuchten
– Fehlerwarnleuchte Abstandstempo-
mat (ACC) – je nach Ausstattung
Diese Warnleuchte leuchtet auf, um einen
Fehler des Abstandstempomats (ACC) anzu-
zeigen. Bitten Sie einen örtlichen Vertrags-
händler um Wartung.
KENNENLERNEN DER INSTRUMENTENTAFEL
78
