Wie in Abb. C dargestellt, nehmen Kinder in
einem Kinder-Rückhaltesystem der
Gruppe 2 in Bezug auf den Sicherheitsgurt
eine korrekte Körperhaltung ein, sodass der
Schultergurt die Brust des Kindes kreuzt und
nicht am Hals anliegt und der Beckengurt
eng am Becken anliegt und nicht den Unter-
leib kreuzt.

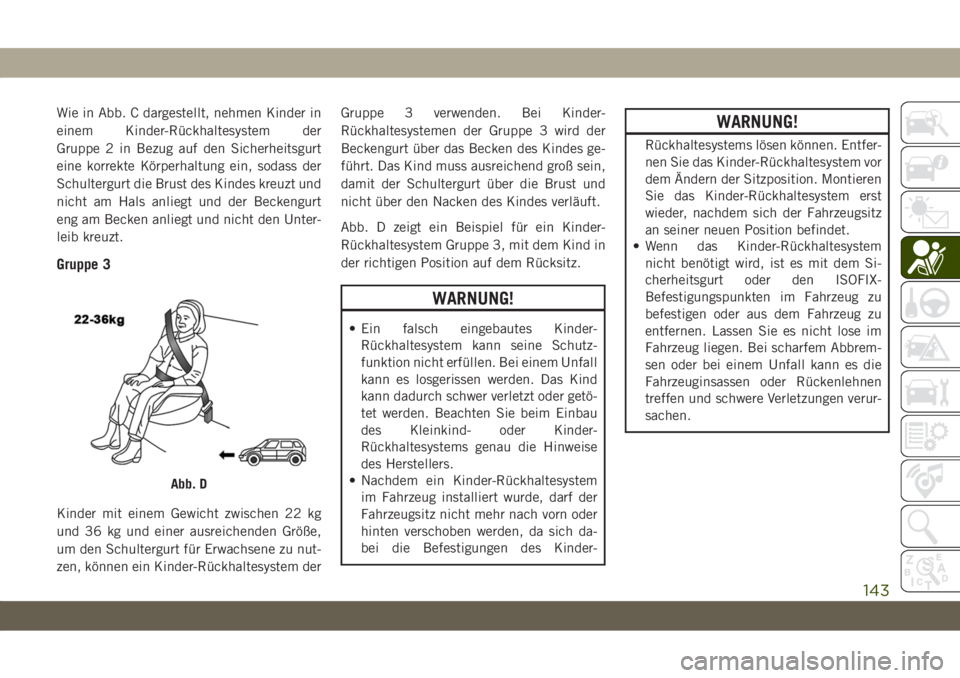

Gruppe 3
Kinder mit einem Gewicht zwischen 22 kg
und 36 kg und einer ausreichenden Größe,
um den Schultergurt für Erwachsene zu nut-
zen, können ein Kinder-Rückhaltesystem derGruppe 3 verwenden. Bei Kinder-
Rückhaltesystemen der Gruppe 3 wird der
Beckengurt über das Becken des Kindes ge-
führt. Das Kind muss ausreichend groß sein,
damit der Schultergurt über die Brust und
nicht über den Nacken des Kindes verläuft.
Abb. D zeigt ein Beispiel für ein Kinder-
Rückhaltesystem Gruppe 3, mit dem Kind in
der richtigen Position auf dem Rücksitz.
WARNUNG!
• Ein falsch eingebautes Kinder-
Rückhaltesystem kann seine Schutz-
funktion nicht erfüllen. Bei einem Unfall
kann es losgerissen werden. Das Kind
kann dadurch schwer verletzt oder getö-
tet werden. Beachten Sie beim Einbau
des Kleinkind- oder Kinder-
Rückhaltesystems genau die Hinweise
des Herstellers.
• Nachdem ein Kinder-Rückhaltesystem
im Fahrzeug installiert wurde, darf der
Fahrzeugsitz nicht mehr nach vorn oder
hinten verschoben werden, da sich da-
bei die Befestigungen des Kinder-
WARNUNG!
Rückhaltesystems lösen können. Entfer-
nen Sie das Kinder-Rückhaltesystem vor
dem Ändern der Sitzposition. Montieren
Sie das Kinder-Rückhaltesystem erst
wieder, nachdem sich der Fahrzeugsitz
an seiner neuen Position befindet.
• Wenn das Kinder-Rückhaltesystem
nicht benötigt wird, ist es mit dem Si-
cherheitsgurt oder den ISOFIX-
Befestigungspunkten im Fahrzeug zu
befestigen oder aus dem Fahrzeug zu
entfernen. Lassen Sie es nicht lose im
Fahrzeug liegen. Bei scharfem Abbrem-
sen oder bei einem Unfall kann es die
Fahrzeuginsassen oder Rückenlehnen
treffen und schwere Verletzungen verur-
sachen.
Abb. D
143

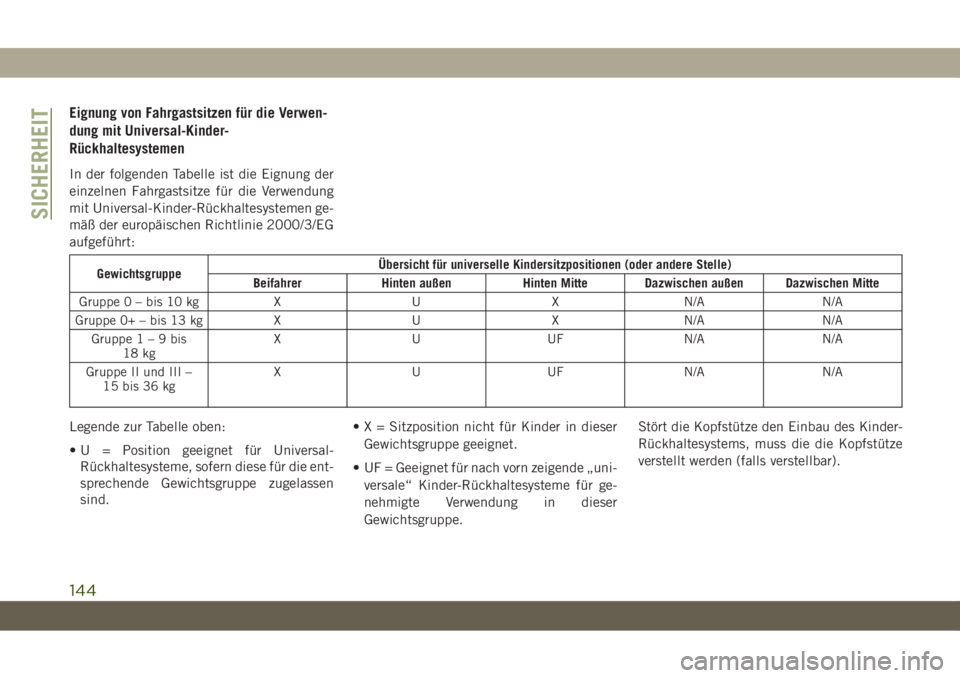

Eignung von Fahrgastsitzen für die Verwen-
dung mit Universal-Kinder-
Rückhaltesystemen
In der folgenden Tabelle ist die Eignung der
einzelnen Fahrgastsitze für die Verwendung
mit Universal-Kinder-Rückhaltesystemen ge-
mäß der europäischen Richtlinie 2000/3/EG
aufgeführt:
GewichtsgruppeÜbersicht für universelle Kindersitzpositionen (oder andere Stelle)
Beifahrer Hinten außen Hinten Mitte Dazwischen außen Dazwischen Mitte
Gruppe 0 – bis 10 kg XU XN/A N/A
Gruppe 0+ – bis 13 kg XU XN/A N/A
Gruppe1–9bis 18 kg X
UUF N/A N/A
Gruppe II und III – 15 bis 36 kg X
UUF N/A N/A
Legende zur Tabelle oben:
• U = Position geeignet für Universal-
Rückhaltesysteme, sofern diese für die ent-
sprechende Gewichtsgruppe zugelassen
sind. • X = Sitzposition nicht für Kinder in dieser
Gewichtsgruppe geeignet.
• UF = Geeignet für nach vorn zeigende „uni- versale“ Kinder-Rückhaltesysteme für ge-
nehmigte Verwendung in dieser
Gewichtsgruppe. Stört die Kopfstütze den Einbau des Kinder-
Rückhaltesystems, muss die die Kopfstütze
verstellt werden (falls verstellbar).
SICHERHEIT
144

WARNUNG!
145

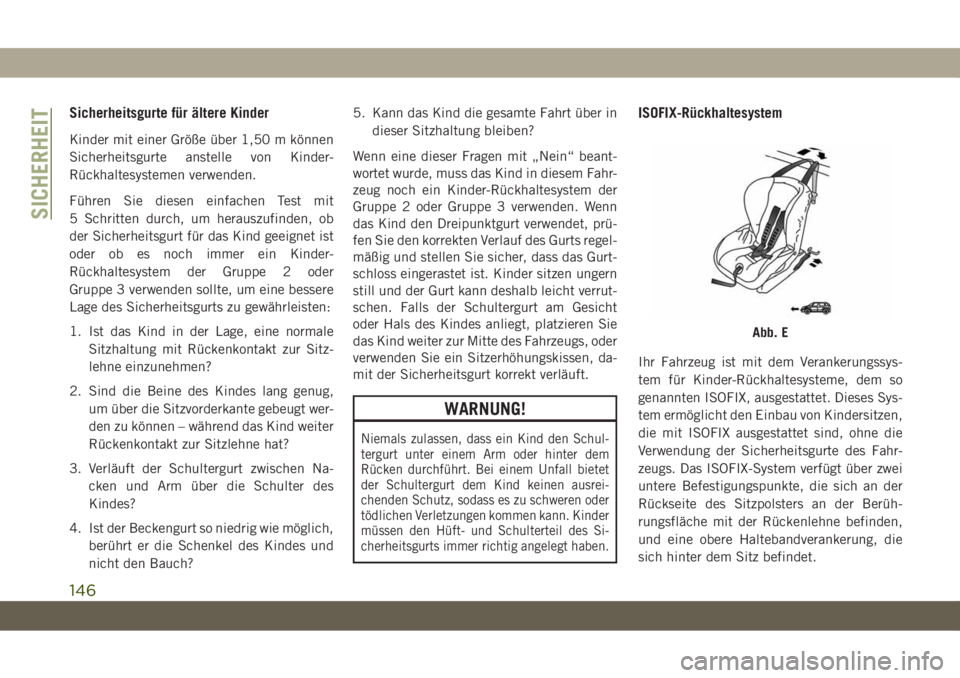

Sicherheitsgurte für ältere Kinder
Kinder mit einer Größe über 1,50 m können
Sicherheitsgurte anstelle von Kinder-
Rückhaltesystemen verwenden.
Führen Sie diesen einfachen Test mit
5 Schritten durch, um herauszufinden, ob
der Sicherheitsgurt für das Kind geeignet ist
oder ob es noch immer ein Kinder-
Rückhaltesystem der Gruppe 2 oder
Gruppe 3 verwenden sollte, um eine bessere
Lage des Sicherheitsgurts zu gewährleisten:
1. Ist das Kind in der Lage, eine normaleSitzhaltung mit Rückenkontakt zur Sitz-
lehne einzunehmen?
2. Sind die Beine des Kindes lang genug, um über die Sitzvorderkante gebeugt wer-
den zu können – während das Kind weiter
Rückenkontakt zur Sitzlehne hat?
3. Verläuft der Schultergurt zwischen Na- cken und Arm über die Schulter des
Kindes?
4. Ist der Beckengurt so niedrig wie möglich, berührt er die Schenkel des Kindes und
nicht den Bauch? 5. Kann das Kind die gesamte Fahrt über in
dieser Sitzhaltung bleiben?
Wenn eine dieser Fragen mit „Nein“ beant-
wortet wurde, muss das Kind in diesem Fahr-
zeug noch ein Kinder-Rückhaltesystem der
Gruppe 2 oder Gruppe 3 verwenden. Wenn
das Kind den Dreipunktgurt verwendet, prü-
fen Sie den korrekten Verlauf des Gurts regel-
mäßig und stellen Sie sicher, dass das Gurt-
schloss eingerastet ist. Kinder sitzen ungern
still und der Gurt kann deshalb leicht verrut-
schen. Falls der Schultergurt am Gesicht
oder Hals des Kindes anliegt, platzieren Sie
das Kind weiter zur Mitte des Fahrzeugs, oder
verwenden Sie ein Sitzerhöhungskissen, da-
mit der Sicherheitsgurt korrekt verläuft.
WARNUNG!
Niemals zulassen, dass ein Kind den Schul-
tergurt unter einem Arm oder hinter dem
Rücken durchführt. Bei einem Unfall bietet
der Schultergurt dem Kind keinen ausrei-
chenden Schutz, sodass es zu schweren oder
tödlichen Verletzungen kommen kann. Kinder
müssen den Hüft- und Schulterteil des Si-
cherheitsgurts immer richtig angelegt haben.
ISOFIX-Rückhaltesystem
Ihr Fahrzeug ist mit dem Verankerungssys-
tem für Kinder-Rückhaltesysteme, dem so
genannten ISOFIX, ausgestattet. Dieses Sys-
tem ermöglicht den Einbau von Kindersitzen,
die mit ISOFIX ausgestattet sind, ohne die
Verwendung der Sicherheitsgurte des Fahr-
zeugs. Das ISOFIX-System verfügt über zwei
untere Befestigungspunkte, die sich an der
Rückseite des Sitzpolsters an der Berüh-
rungsfläche mit der Rückenlehne befinden,
und eine obere Haltebandverankerung, die
sich hinter dem Sitz befindet.
Abb. E
SICHERHEIT
146

Ein Beispiel eines Universal-ISOFIX-Kinder-
Rückhaltesystems für die Gewichts-
gruppe 1 ist in Abb. E dargestellt. ISOFIX-
Kinder-Rückhaltesysteme sind auch für
andere Gewichtsgruppen verfügbar.

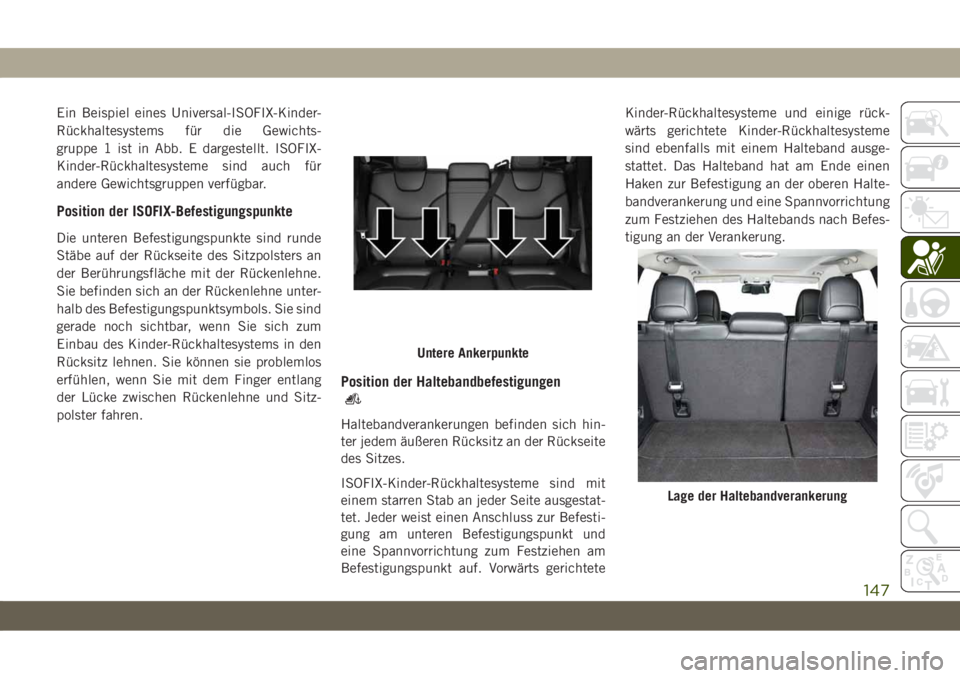

Position der ISOFIX-Befestigungspunkte
Die unteren Befestigungspunkte sind runde
Stäbe auf der Rückseite des Sitzpolsters an
der Berührungsfläche mit der Rückenlehne.
Sie befinden sich an der Rückenlehne unter-
halb des Befestigungspunktsymbols. Sie sind
gerade noch sichtbar, wenn Sie sich zum
Einbau des Kinder-Rückhaltesystems in den
Rücksitz lehnen. Sie können sie problemlos
erfühlen, wenn Sie mit dem Finger entlang
der Lücke zwischen Rückenlehne und Sitz-
polster fahren.
Position der Haltebandbefestigungen
Haltebandverankerungen befinden sich hin-
ter jedem äußeren Rücksitz an der Rückseite
des Sitzes.
ISOFIX-Kinder-Rückhaltesysteme sind mit
einem starren Stab an jeder Seite ausgestat-
tet. Jeder weist einen Anschluss zur Befesti-
gung am unteren Befestigungspunkt und
eine Spannvorrichtung zum Festziehen am
Befestigungspunkt auf. Vorwärts gerichteteKinder-Rückhaltesysteme und einige rück-
wärts gerichtete Kinder-Rückhaltesysteme
sind ebenfalls mit einem Halteband ausge-
stattet. Das Halteband hat am Ende einen
Haken zur Befestigung an der oberen Halte-
bandverankerung und eine Spannvorrichtung
zum Festziehen des Haltebands nach Befes-
tigung an der Verankerung.
Untere Ankerpunkte
Lage der Haltebandverankerung
147

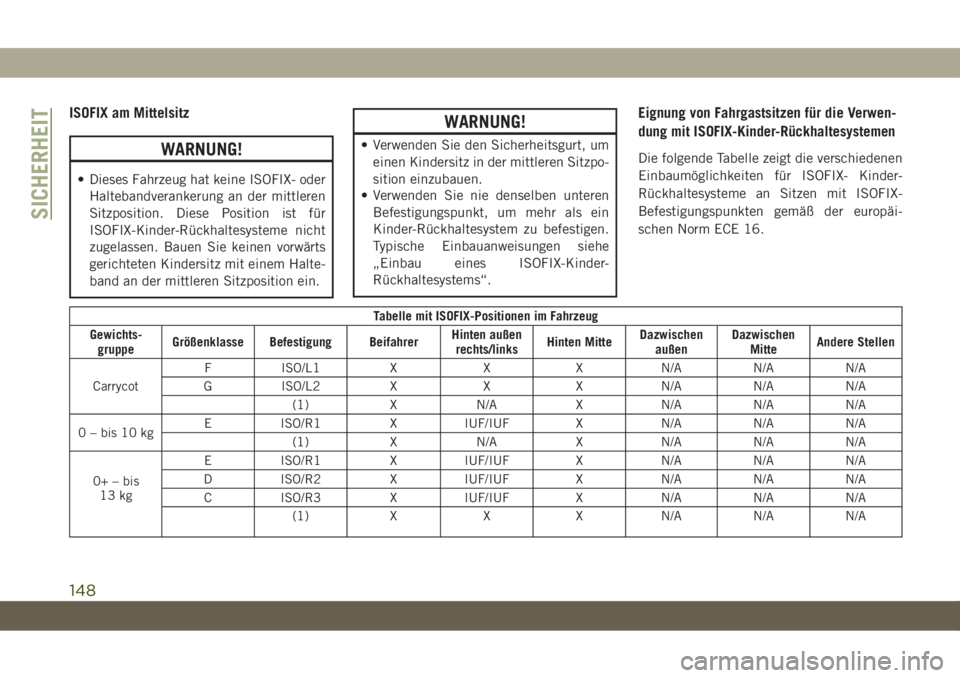

ISOFIX am Mittelsitz
WARNUNG!
• Dieses Fahrzeug hat keine ISOFIX- oderHaltebandverankerung an der mittleren
Sitzposition. Diese Position ist für
ISOFIX-Kinder-Rückhaltesysteme nicht
zugelassen. Bauen Sie keinen vorwärts
gerichteten Kindersitz mit einem Halte-
band an der mittleren Sitzposition ein.
WARNUNG!
• Verwenden Sie den Sicherheitsgurt, umeinen Kindersitz in der mittleren Sitzpo-
sition einzubauen.
• Verwenden Sie nie denselben unteren
Befestigungspunkt, um mehr als ein
Kinder-Rückhaltesystem zu befestigen.
Typische Einbauanweisungen siehe
„Einbau eines ISOFIX-Kinder-
Rückhaltesystems“.
Eignung von Fahrgastsitzen für die Verwen-
dung mit ISOFIX-Kinder-Rückhaltesystemen
Die folgende Tabelle zeigt die verschiedenen
Einbaumöglichkeiten für ISOFIX- Kinder-
Rückhaltesysteme an Sitzen mit ISOFIX-
Befestigungspunkten gemäß der europäi-
schen Norm ECE 16.
Tabelle mit ISOFIX-Positionen im Fahrzeug
Gewichts- gruppe Größenklasse Befestigung Beifahrer Hinten außen
rechts/links Hinten Mitte Dazwischen
außen Dazwischen
Mitte Andere Stellen
Carrycot F ISO/L1 X X X N/A N/A N/A
G ISO/L2 X X X N/A N/A N/A (1) X N/A X N/A N/A N/A
0 – bis 10 kg E ISO/R1 X IUF/IUF X N/A N/A N/A
(1) X N/A X N/A N/A N/A
0+ – bis 13 kg E ISO/R1 X IUF/IUF X N/A N/A N/A
D ISO/R2 X IUF/IUF X N/A N/A N/A C ISO/R3 X IUF/IUF X N/A N/A N/A
(1) X X X N/A N/A N/A
SICHERHEIT
148

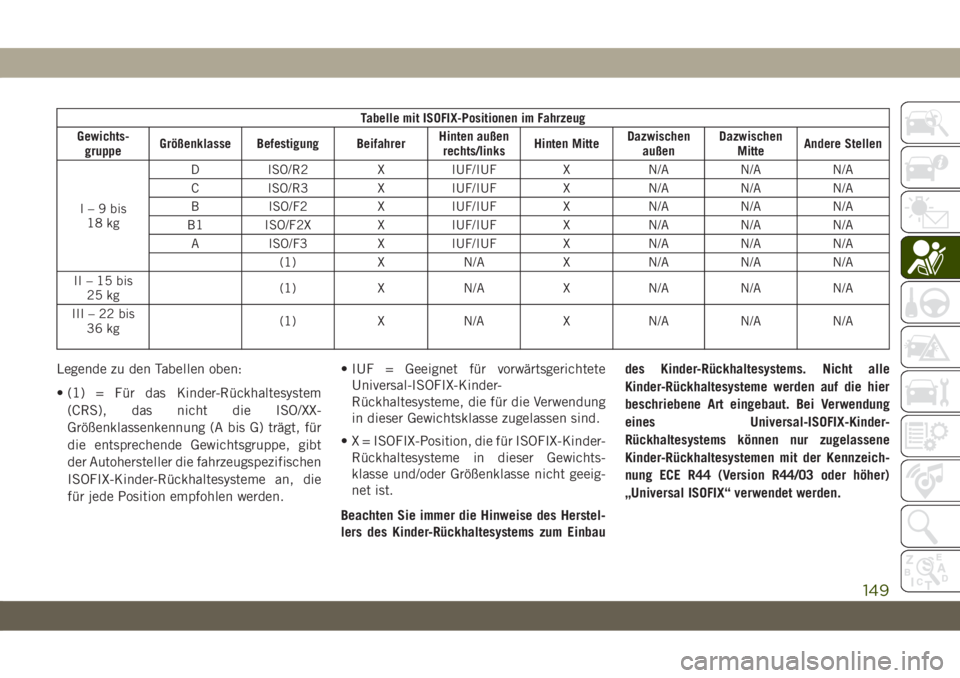

Tabelle mit ISOFIX-Positionen im Fahrzeug
Gewichts- gruppe Größenklasse Befestigung Beifahrer Hinten außen
rechts/links Hinten Mitte Dazwischen
außen Dazwischen
Mitte Andere Stellen
I–9bis 18 kg D ISO/R2 X IUF/IUF X N/A N/A N/A
C ISO/R3 X IUF/IUF X N/A N/A N/A
B ISO/F2 X IUF/IUF X N/A N/A N/A
B1 ISO/F2X X IUF/IUF X N/A N/A N/A A ISO/F3 X IUF/IUF X N/A N/A N/A
(1) X N/A X N/A N/A N/A
II–15bis 25 kg (1) X N/A X N/A N/A N/A
III – 22 bis 36 kg (1) X N/A X N/A N/A N/A
Legende zu den Tabellen oben:
• (1) = Für das Kinder-Rückhaltesystem
(CRS), das nicht die ISO/XX-
Größenklassenkennung (A bis G) trägt, für
die entsprechende Gewichtsgruppe, gibt
der Autohersteller die fahrzeugspezifischen
ISOFIX-Kinder-Rückhaltesysteme an, die
für jede Position empfohlen werden. • IUF = Geeignet für vorwärtsgerichtete
Universal-ISOFIX-Kinder-
Rückhaltesysteme, die für die Verwendung
in dieser Gewichtsklasse zugelassen sind.
• X = ISOFIX-Position, die für ISOFIX-Kinder- Rückhaltesysteme in dieser Gewichts-
klasse und/oder Größenklasse nicht geeig-
net ist.
Beachten Sie immer die Hinweise des Herstel-
lers des Kinder-Rückhaltesystems zum Einbau des Kinder-Rückhaltesystems. Nicht alle
Kinder-Rückhaltesysteme werden auf die hier
beschriebene Art eingebaut. Bei Verwendung
eines Universal-ISOFIX-Kinder-
Rückhaltesystems können nur zugelassene
Kinder-Rückhaltesystemen mit der Kennzeich-
nung ECE R44 (Version R44/03 oder höher)
„Universal ISOFIX“ verwendet werden.
149

Einbau eines ISOFIX-Kinder-
Rückhaltesystems
Wenn die ausgewählte Sitzposition einen Si-
cherheitsgurt mit schaltbarem, automatisch
sperrendem Gurtaufroller (ALR) hat, ver-
stauen Sie den Sicherheitsgurt wie nachste-
hend beschrieben. Siehe Abschnitt „Ein-
bauen von Kinder-Rückhaltesystemen
mithilfe des Sicherheitsgurts des Fahrzeugs“
zur Art des Sicherheitsgurts, die jede Sitzpo-
sition hat.
1. Lockern Sie die Spannvorrichtungen anden unteren Verbindungselementen und
am Halteband des Kindersitzes, damit die
Haken oder Verbindungselemente leich-
ter an den Befestigungspunkten im Fahr-
zeug montiert werden können.
2. Setzen Sie den Kindersitz zwischen die unteren Befestigungspunkte für die jewei-
lige Sitzposition. Bei einigen Sitzen in der
zweiten Reihe müssen Sie sich vielleicht
im Sitz zurücklehnen und/oder die Kopf-
stütze anheben, um eine bessere Pass-
form zu erhalten. Wenn der Rücksitz im
Fahrzeug nach vorn und hinten bewegt
werden kann, können Sie ihn ganz nach hinten schieben, um Platz für den Kinder-
sitz zu schaffen. Sie können auch den
Vordersitz nach vorn schieben, um mehr
Platz für den Kindersitz zu schaffen.
3. Befestigen Sie die Verbindungselemente des Kinder-Rückhaltesystems an den un-
teren Befestigungspunkten in der ausge-
wählten Sitzposition.
4. Wenn das Kinder-Rückhaltesystem ein Halteband hat, verbinden Sie es mit der
oberen Haltebandverankerung. Eine An-
leitung zur Befestigung einer Halteband-
verankerung finden Sie im Abschnitt
„Einbau von Kinder-Rückhaltesystemen
mithilfe der oberen
Haltebandverankerung“.
5. Ziehen Sie alle Haltebänder fest, während Sie das Kinder-Rückhaltesystem nach
hinten und nach unten in den Sitz drü-
cken. Straffen Sie die Haltebänder gemäß
den Anweisungen des Herstellers des
Kinder-Rückhaltesystems. 6. Prüfen Sie, dass das Kinder-
Rückhaltesystem straff eingebaut ist, in-
dem Sie am Kindersitz auf dem Gurtweg
vor- und zurückziehen. Er darf sich nicht
mehr als 25 mm in beliebiger Richtung
bewegen.
WARNUNG!
• Ein falsch an den ISOFIX-Verankerungen montiertes Kinder-
Rückhaltesystem kann seine Schutz-
funktion nicht erfüllen. Das Kind kann
dadurch schwer verletzt oder getötet
werden. Beachten Sie beim Einbau des
Kleinkind- oder Kinder-
Rückhaltesystems genau die Hinweise
des Herstellers.
• Verankerungen für das Kinder-
Rückhaltesystem sind so ausgelegt,
dass sie nur den Lasten standhalten, die
von richtig eingebauten Kinder-
Rückhaltesystemen auferlegt werden.
Unter keinen Umständen dürfen sie für
Sicherheitsgurte für Erwachsene ver-
wendet werden, als Kabelbäume oder
SICHERHEIT
150
