2019 CITROEN BERLINGO VAN Eksploatavimo vadovas (in Lithuanian)

207
Artimųjų šviesų žibintai
C tipas, H7
F
N
uimkite apsauginį dangtelį, traukdami už
auselės.
F

P
asukite įrenginį atramos atžvilgiu.
F

I
štraukite lemputės jungtį.
F

I
šimkite lemputę ir pakeiskite ją kita.
Uždėdami lemputę atlikite šiuos veiksmus
atvirkštine tvarka.
Uždėdami apsauginį dangtelį atgal,
įsitikinkite, kad liežuvėlis bus pasiekiamas.
Stovėjimo šviesų žibintai/dienos
šviesų žibintai (A ir C modeliai)
A tipo , W21/5W
A modelis
C modelis
F

P
asukite jungtį ketvirtadalį apsisukimo
pagal laikrodžio rodyklę. F

I
štraukite lemputės jungtį.
F
I
šimkite lemputę ir pakeiskite ją kita.
Norėdami vėl surinkti, atlikite veiksmus
atvirkštine tvarka.
Stovėjimo šviesų žibintai/
dieniniai žibintai (modelis B)
Šviesos diodai (LED)
Norėdami pakeisti šio tipo lemputę,
privalote kreiptis į CITROËN tinklo
atstovybę arba kvalifikuota remonto
dirbtuvė.
Tolimųjų šviesų žibintai
C tipas , H1
F
N
uimkite apsauginį dangtelį, traukdami už
auselės.
8
Gedimo kelyje atveju

208
F Atkabinkite įrenginį atramos atžvilgiu.
F I štraukite lemputės jungtį.
F

I
šimkite lemputę ir pakeiskite ją kita.
Uždėdami lemputę atlikite šiuos veiksmus
atvirkštine tvarka.
Uždėdami apsauginį dangtelį atgal,
įsitikinkite, kad liežuvėlis bus pasiekiamas.
Posūkių rodikliai
B tipo , PY21W
Greitas posūkių rodiklių lemputės (kairės
arba dešinės) mirksėjimas rodo, kad viena
iš lempučių atitinkamoje pusėje sugedo. Modeliai B ir C
A modelis
Rūko žibintai
D tipo , H11
A modelis
Modeliai B ir C
F

N
uimkite du modulį fiksuojančius varžtus.
F

I
šimkite modulį iš jo korpuso.
F

P

asukite jungtį ketvirtadalį apsisukimo prieš
laikrodžio rodyklę.
F

P

atraukite įrenginį atramos atžvilgiu.
F

I

šimkite lemputę ir pakeiskite ją kita.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka. F

Į
kiškite plokščią atsuktuvą tarp lemputės ir
korpuso.
F

P
atraukite ir kilstelėkite juo, kad
atkabintumėte korpusą.
Gedimo kelyje atveju

209
Dėl šių lempučių keitimo taip pat galite
susisiekti su CITROËN tinklo atstovybe
arba kvalifikuotomis remonto dirbtuvėmis.
Galiniai žibintai
Norėdami sužinoti daugiau informacijos apie
lemputės keitimą, ypač apie lempučių tipus,
žr. susijusį skyrių.
F

P

aspauskite fiksuojantį liežuvėlį ir atjunkite
lemputės jungtį.
F

P

asukite lemputės laikiklį ketvirtį
apsisukimo prieš laikrodžio rodyklę.
F

I

šimkite lemputės laikiklį.
F

P

akeiskite perdegusią lemputę.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.
Su durimis ant vyrių/bagažinės
gaubtu
1. Stabdžių žibintai/stovėjimo žibintai.
B tipo , P21/5W
2. Posūkių rodikliai.
B tipo , PY21W (gintarinės spalvos)
3. Atbulinės eigos žibintai.
B tipo , P21W
4. Rūko žibintai.
B tipo , P21W F

I
š vidaus atkabinkite elektros jungtį lempų
gale.
F
A
utomobilyje pridedamu „Torx“ veržliarakčiu
išsukite du tvirtinimo varžtus.
Norėdami sužinoti daugiau informacijos
apie įrankių dėžę , žr. atitinkamą skyrių.
F

I
š išorės traukite visą lemputės bloką link
savęs (su durimis ant vyrių ) arba link
automobilio centro (su bagažinės gaubtu ).
8
Gedimo kelyje atveju

210
Būtinai tinkamai įdėkite auseles ir prijunkite
tiekimo laidą, kad jo netyčia neprispaustumėte.
Pakeitus galinių posūkių rodiklių lemputę,
pakartotinis inicijavimas užtrunka
maždaug 2 minutes arba daugiau.
F

P
atraukite į šoną kilpeles ir išimkite
lemputės laikiklį.
F

I

šimkite perdegusią lemputę ją
paspausdami ir pasukdami ketvirtį
apsisukimo prieš laikrodžio rodyklę.
F

P
akeiskite lemputę.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.
Numerio apšvietimas
A tipas , W5W -5 W
Su durimis ant vyrių
F Atkabinkite vidinę apdailą.
F
A tjunkite jungtį, patraukdami į šoną jos
auselę.
F

P
asukite lemputės laikiklį ketvirtį
apsisukimo prieš laikrodžio rodyklę.
F

P
akeiskite lemputę.
F

Į
dėkite lemputės laikiklį atgal ir prijunkite
jungtį.
F

V
ėl uždėkite apdailą.
Su galiniu gaubtu
F Atsuktuvu nuimkite plastikinį lęšį.
F P akeiskite lemputę.
F

V
ėl uždėkite plastikinį lęšį ir spustelėkite jį.
Trečiasis stabdymo signalo žibintas
A tipas , W16W-16 W
F
A
tsukite abi veržles.
F

P
aspauskite kaiščius.
F

J
ei reikia, atkabinkite jungtį ir išimkite
lemputę.
F

P
akeiskite lemputę.
Gedimo kelyje atveju

211

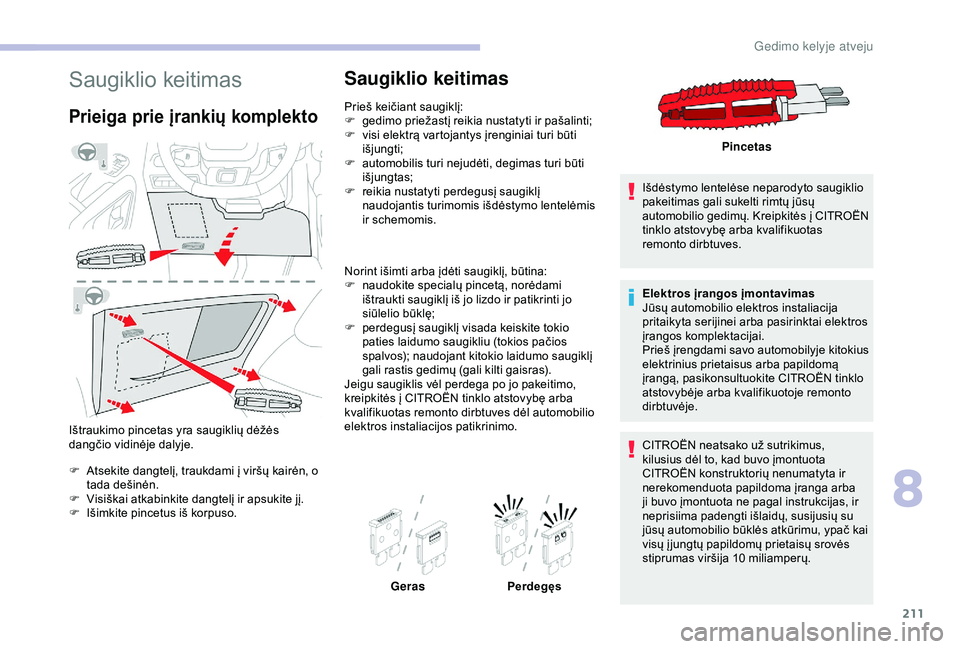

Saugiklio keitimas
Prieiga prie įrankių komplekto
Ištraukimo pincetas yra saugiklių dėžės
dangčio vidinėje dalyje.
F

A
tsekite dangtelį, traukdami į viršų kairėn, o
tada dešinėn.
F

V
isiškai atkabinkite dangtelį ir apsukite jį.
F

I
šimkite pincetus iš korpuso.
Saugiklio keitimas
Prieš keičiant saugiklį:
F g edimo priežastį reikia nustatyti ir pašalinti;
F

v
isi elektrą vartojantys įrenginiai turi būti
išjungti;
F

a
utomobilis turi nejudėti, degimas turi būti
išjungtas;
F

r
eikia nustatyti perdegusį saugiklį
naudojantis turimomis išdėstymo lentelėmis
ir schemomis.
Norint išimti arba įdėti saugiklį, būtina:
F

n
audokite specialų pincetą, norėdami
ištraukti saugiklį iš jo lizdo ir patikrinti jo
siūlelio būklę;
F

p
erdegusį saugiklį visada keiskite tokio
paties laidumo saugikliu (tokios pačios
spalvos); naudojant kitokio laidumo saugiklį
gali rastis gedimų (gali kilti gaisras).
Jeigu saugiklis vėl perdega po jo pakeitimo,
kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotas remonto dirbtuves dėl automobilio
elektros instaliacijos patikrinimo.
Geras Perdegęs Išdėstymo lentelėse neparodyto saugiklio
pakeitimas gali sukelti rimtų jūsų
automobilio gedimų. Kreipkitės į CITROËN
tinklo atstovybę arba kvalifikuotas
remonto dirbtuves.
Elektros įrangos įmontavimas
Jūsų automobilio elektros instaliacija
pritaikyta serijinei arba pasirinktai elektros
įrangos komplektacijai.
Prieš įrengdami savo automobilyje kitokius
elektrinius prietaisus arba papildomą
įrangą, pasikonsultuokite CITROËN tinklo
atstovybėje arba kvalifikuotoje remonto
dirbtuvėje.
Pincetas
CITROËN neatsako už sutrikimus,
kilusius dėl to, kad buvo įmontuota
CITROËN konstruktorių nenumatyta ir
nerekomenduota papildoma įranga arba
ji buvo įmontuota ne pagal instrukcijas, ir
neprisiima padengti išlaidų, susijusių su
jūsų automobilio būklės atkūrimu, ypač kai
visų į jungtų papildomų prietaisų srovės
stiprumas viršija 10
miliamperų.
8
Gedimo kelyje atveju

212
Dėl papildomos informacijos apie
prikabinimo įtaiso montavimą arba taksi
automobiliams skirtą įrangą kreipkitės į
CITROËN tinklo atstovybę.
Prietaisų skydelio
saugikliai
Saugiklių dėžė yra apatiniame prietaisų
skydelyje (kairėje pusėje).
Priėjimas prie saugiklių
Toliau aprašyti saugikliai gali skirtis
priklausomai nuo jūsų automobilio įrangos.
F

A
tsekite dangtelį, traukdami į viršų kairėn, o
tada dešinėn.
Saugiklio nr.Stipris (A) Funkcijos
F1 10
Belaidis išmaniojo telefono įkroviklis, elektrochrominis galinio vaizdo veidrodėlis.
F4 15Garsinis signalas.
F6 20Stiklo ploviklio siurblys.
F7 1012
V lizdas (gale).
F10 30Elektrinis užraktų modulis.
F13 10Telematika ir radijo valdikliai.
F14 5Signalizacija, pažangusis telematikos įrenginys.
F19 3Priekabos sąsajos dėžė.
F23 5Bendrosios priekabos sąsajos dėžė.
F27 5Papildomas šildymas.
F29 20Garso sistema, jutiklinis ekranas.
F31 15Garso sistema (galima kaip priedas).
F32 1512
V lizdas (priekyje).
F34 5Veidrodėlio valdymas.
F36 5USB lizdas.
Gedimo kelyje atveju

213
Variklio skyriaus saugikliai
Saugiklių dėžė yra variklio skyriuje prie
akumuliatoriaus.
Priėjimas prie saugiklių
F Atleiskite du fiksatorius A.
F N uimkite dangtelį.
F

P
akeiskite saugiklį.
F

B
aigę, atsargiai uždarykite dangtelį,
tada suaktyvinkite du fiksatorius A , kad
užtikrintumėte, jog saugiklių dėžė bus
tinkamai užsandarinta. Saugiklis
N r. Stipris
(A) Funkcijos
F16 15Priekinis rūko
žibintas.
F18 10Dešinysis tolimų jų
šviesų žibintas.
F19 10Kairysis tolimų jų
šviesų žibintas.
F29 40Priekinio stiklo
valytuvai.
12 V akumuliatorius
Informacija apie tai, kaip atnaujinti
akumuliatoriaus įkrovą arba užvesti variklį
prijungus kitą akumuliatorių.
Švino rūgštiniai starterių
akumuliatoriai
Akumuliatoriuose yra nuodingų medžiagų,
tokių kaip sieros rūgštis ir švinas.
Šios medžiagos turi būti šalinamos
įstatymais numatyta tvarka ir jokiu būdu
negalima jų išmesti kartu su buitinėmis
atliekomis.
Naudotus automobilio akumuliatorius
ir nuotolinio valdymo pulto elementus
pristatykite į tam skirtus surinkimo
punktus.
Prieš imdamiesi veiksmų su
akumuliatoriumi, saugokite akis ir veidą.
Bet kokie veiksmai su akumuliatoriumi turi
būti atliekami gerai vėdinamoje vietoje
ir toli nuo atviros liepsnos ir kibirkščių
šaltinių, kad nekiltų sprogimo arba gaisro
pavojus.
Pabaigę procedūrą nusiplaukite rankas.
Modifikacijose su Stop-Start yra
įmontuotas specialios technologijos
ir specifikacijos 12
V švino rūgšties
akumuliatorius.
Jo pakeitimą atlikti turi tik CITROËN
pardavėjas arba kvalifikuota remonto
dirbtuvė.
8
Gedimo kelyje atveju

214
Priėjimas prie akumuliatoriaus
Akumuliatorius yra po variklio gaubtu.
F A tidarykite variklio gaubtą, naudodami
vidinę atlaisvinimo rankenėlę, o tuomet –
išorinį apsauginį fiksatorių.
F

Į
tvirtinkite variklio gaubto ramstį.
Norėdami sužinoti daugiau informacijos
apie variklio gaubtą ir variklį, žr.
atitinkamus skyrius.
Automobilio užvedimas
prijungus kitą akumuliatorių
Kai automobilio akumuliatorius yra išsikrovęs,
užvesti variklį galima naudojantis pagalbiniu
akumuliatoriumi (išoriniu arba kito automobilio),
laidais ar akumuliatoriaus įkrovikliu. Niekuomet neužveskite variklio prijungę
akumuliatoriaus įkroviklį.
Niekada nenaudokite 24
V ar didesnės
įtampos akumuliatoriaus įkroviklio.
Pirmiausia patikrinkite, ar atsarginio
akumuliatoriaus nominalioji įtampa yra
12 V, o talpa bent jau ne mažesnė nei
išsikrovusiojo akumuliatoriaus.
Abu automobiliai negali turėti bendrų
sąlyčio taškų.
Išjunkite visus elektrinius prietaisus
abiejuose automobiliuose (garso sistemą,
valytuvus, apšvietimą ir kt.).
Užtikrinkite, kad laidai neitų arti judančių
variklio dalių (ventiliatoriaus, diržų ir kt.).
Neatjunkite akumuliatoriaus gnybto (+), kol
variklis veikia.
Akumuliatoriaus gnybtas (–) nepasiekiamas.
Nuotolinis korpuso taškas yra automobilio
priekyje. F
U
žveskite pagalbą teikiančiojo automobilio
variklį ir palikite veikti kelias minutes.
F
Į
junkite užvedamojo automobilio starterį ir
užvedę variklį palikite jį veikti.
Jei variklis iš karto neužsivedė, išjunkite
kontaktą ir, prieš bandydami užvesti iš naujo,
truputį palaukite.
F
P
alaukite, kol jis grįš į laisvą ją eigą.
F
A
tjunkite laidus
atgaline tvarka .
F
L
eiskite varikliui padirbti ne trumpiau
nei 30 minučių, automobiliui važiuojant
ar stovint, kad akumuliatorius pasiektų
reikiamą įkrovos lygį.
Kai kurios funkcijos, įskaitant „Stop
& Start“, yra negalimos, jeigu
akumuliatoriaus įkrovos lygis nėra
pakankamas.
F

P
rijunkite raudoną jį laidą prie išsikrovusio
akumuliatoriaus gnybto (+) A (ties
metaline alkūne), tada prie pagalbinio
akumuliatoriaus ar įkroviklio gnybto (+) B .F

P
rijunkite vieną žaliojo arba juodojo laido
galą prie pagalbinio akumuliatoriaus gnybto
(–) B (arba pagalbą teikiančiojo automobilio
ko r p u s o).
F
P
rijunkite kitą žaliojo arba juodojo laido galą
prie užvedamojo automobilio korpuso C .
Gedimo kelyje atveju
