2019 CITROEN BERLINGO VAN Eksploatavimo vadovas (in Lithuanian)

23
Kontrolinė lemputėBūsenaPriežastis Veiksmai/pastabos
+
+ Emisijų valdymo
sistema SCR
Šviečia nuolat, kai
degimas į jungtas, ir
kartu girdimas garsinis
signalas ir rodomas
pranešimas. Nustatytas SCR išmetamų jų dujų
valdymo sistemos gedimas.
Šis įspėjimas dingsta, kai išmetamų jų dujų
koncentracija vėl pasiekia normalų lygį.
„ AdBlue
®“ įspėjamoji
lemputė mirksi įjungus
degimą, siejama su
nuolat šviečiančiomis
techninės priežiūros ir
variklio diagnostinėmis
įspėjamosiomis
lemputėmis, girdimas
garsinis signalas ir
rodomas pranešimas,
nurodantis atstumą,
kurį galima nuvažiuoti. Priklausomai nuo rodomo
pranešimo prieš suaktyvindami
variklio užvedimo slopinimo
sistemą, galite toliau važiuoti iki
1100
km. Atlikite (3) kiek galėdami greičiau, kad
nepritrūktumėte degalų
.
„ AdBlue
®“ įspėjamoji
lemputė mirksi įjungus
degimą, siejama su
tolygiai degančiomis
techninės priežiūros ir
variklio diagnostinėmis
įspėjamosiomis
lemputėmis, girdimas
garsinis signalas ir
rodomas pranešimas. Variklio imobilizatorius neleidžia
varikliui įsijungti (viršijus
įgaliotą važiavimo ribą, kai buvo
patvirtintas emisijų valdymo
sistemos gedimas).
Norėdami į jungti variklį, atlikite (2).
1
Automobilio kontrolės prietaisai

24
Kontrolinė lemputėBūsenaPriežastis Veiksmai/pastabos
Techninė priežiūra Užsidega laikinai,
rodomas pranešimas. Nustatytas vienas arba daugiau
gedimų, kuriems nėra jokios
konkrečios įspėjamosios
lemputės. Nustatykite gedimo priežastį pagal pranešimą, rodomą
prietaisų skydelyje.
Kai kuriuos nukrypimus galite išspręsti patys, pvz.,
susijusius su atidarytomis durimis dalelių filtro
įsisotinimu.
Dėl bet kokių kitų priežasčių, pavyzdžiui, per mažo
padangų slėgio nustatymo sistemos gedimo, atlikite
(3).
Šviečia nuolat, kartu
rodomas pranešimas. Aptiktas vienas arba daugiau
rimtų gedimų, kuriems neskirta
konkreti įspėjamoji lemputė. Nustatykite nukrypimo priežastį, vadovaudamiesi
pranešimu, rodomu prietaisų skydelyje, tuomet atlikite
(3).
+ Techninės priežiūros
įspėjamoji lemputė
šviečia nuolat,
veržliarakčio simbolis
mirksi ir tada šviečia
nuolat.Būtina nedelsiant atlikti techninės
priežiūros darbus.
Tik „BlueHDi“ dyzelinėse modifikacijose.
Automobilio techninės priežiūros darbus reikia atlikti
kiek galima greičiau.
Šviečia tolygiai bei rodomas
pranešimas „Parking brake
fault“ (stovėjimo stabdžio
gedimas).Automatinis elektrinio
stovėjimo stabdžio atleidimas
nepasiekiamas.Atlikite (2).
+ Gedimas (su
elektriniu
stovėjimo stabdžiu)
Šviečia nuolat bei
rodomas pranešimas
„Parking brake fault“
(stovėjimo stabdžio
gedimas). Nebegalite imobilizuoti
automobilio esant užvestam
varikliui.
Jei rankinis į jungimas ir atleidimas neveikia, elektrinio
stovėjimo stabdžio valdymo svirtis yra sugedusi.
Automatines funkcijas reikia naudoti visada ir jos yra
automatiškai suaktyvinamos iš naujo, jei valdymo
svirtis sugenda.
Atlikite (2).
Automobilio kontrolės prietaisai

25
Kontrolinė lemputėBūsenaPriežastis Veiksmai/pastabos
+
+ Gedimas (su
elektriniu
stovėjimo stabdžiu)
Šviečia nuolat bei
rodomas pranešimas
„Parking brake fault“
(stovėjimo stabdžio
gedimas). Stovėjimo stabdys sugedęs:
rankinės ir automatinės funkcijos
gali neveikti.
Norėdami imobilizuoti stovintį automobilį:
F

P
atraukite ir palaikykite valdymo svirtį apytiksliai
7-15
sek., kol prietaisų skydelyje užsidegs
įspėjamoji lemputė.
Jei šios procedūros atlikti nepavyksta, apsaugokite
savo automobilį:
F

P
astatykite automobilį ant lygaus paviršiaus.
F

J
eigu sumontuota mechaninė pavarų dėžė: į junkite
pavarą.
F

J
eigu sumontuota automatinė pavarų dėžė,
pasirinkite P , tada po vienu iš ratų padėkite
pateikiamas ratų fiksavimo kaladėles.
Tada atlikite (2).
Galinis rūko
žibintas Šviečia nuolat.
Lemputė šviečia.
+
Stabdymo sistemų
sutrikimas (su Post
Collision Safety
Brake (PCSB)) Dega nuolat.
Atlikite (3) greitai.
+ Oro pagalvių arba
pirotechninių
įtempimo sistemų
gedimas (su Post
Collision Safety
Brake (PCSB)) Dega nuolat.
Atlikite (3) greitai.
1
Automobilio kontrolės prietaisai

26
Kontrolinė lemputėBūsenaPriežastis Veiksmai/pastabos
Žalios įspėjamosios kontrolinės lemputės
„Stop & Star t “ Šviečia nuolat. Automobiliui sustojus sistema „„Stop & Start““
išjungia variklį į padėtį „STOP“.
Laikinai mirksi. STOP režimas laikinai nepasiekiamas arba
STOP režimas automatiškai suaktyvinamas.
Važiavimo į
įkalnę ir nuokalnę
kontrolė Šviečia nuolat. Sistema buvo į jungta, tačiau nėra reguliuoti
tinkamų sąlygų (nuolydžio kampas, per didelis
greitis, įjungta pavara).
Mirksintis
indikatorius. Funkcija pradeda reguliavimą.
Automobilis yra stabdomas; stabdymo signalo
žibintai užsidegė leidimosi žemyn metu.
Režimas „Eco “ Šviečia nuolat. Režimas „ECO“ į jungtas. Tam tikri parametrai reguliuojami, siekiant
sumažinti degalų sąnaudas.
Automatinis stiklų
valymas Šviečia nuolat. Automatinio priekinio stiklo valymo funkcija
yra į jungta.
Priekiniai rūko
žibintai Šviečia tolygiai Priekiniai rūko žibintai į jungti.
Stovėjimo šviesų
žibintai Šviečia nuolat.
Žibintai įjungti.
Posūkių rodikliai Posūkių rodikliai
su garsiniu
signalu.Veikia posūkių rodikliai.
Automobilio kontrolės prietaisai

27
Kontrolinė lemputėBūsenaPriežastis Veiksmai/pastabos
Ar timųjų šviesų žibintaiŠviečia nuolat.Žibintai įjungti.
+
arba Automatinis
tolimųjų šviesų
perjungimas
Šviečia nuolat. Funkcija buvo į jungta naudojant jutiklinį
ekraną (meniu Vehicle/Driving).
Šviesų jungiklis nustatytas į padėtį AUTO
(automatinis).
Mėlynos įspėjamosios kontrolinės lemputės
Tolimųjų šviesų žibintaiŠviečia nuolat.Žibintai įjungti.
Juoda/balta įspėjamosios lemputės
Koja ant stabdžių
pedalo Šviečia nuolat. Stabdžių pedalas nespaudžiamas arba
spaudžiamas nepakankamai. Jei automobilyje yra automatinė pavarų dėžė,
veikiant varikliui ir prieš atleidžiant stovėjimo
stabdį, norint pajudėti iš padėties P
.
Koja ant sankabos Šviečia nuolat. „Stop & Start“: pakeitimas į START
(Užvedimo) režimą atmetamas, nes sankabos
pedalas ne visiškai nuspaustas. Iki galo nuspauskite sankabos pedalą.
Automatinis stiklų
valymas Šviečia nuolat. Automatinio priekinio stiklo valymo funkcija
yra į jungta.
(1) : privalote sustoti, kai tik saugu tai
padaryti, ir išjungti degimą. (3)
: kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotas remonto dirbtuves.
(2): susisiekite su CITROËN tinklo atstovybe
arba kvalifikuotomis remonto dirbtuvėmis.
1
Automobilio kontrolės prietaisai

28
Indikatoriai
Techninės priežiūros rodiklis
Techninės priežiūros rodiklis rodomas prietaisų
skydelyje. Priklausomai nuo automobilio
versijos:
-
k
ilometrų skaičiuoklis rodo linijas,
nurodančias atstumą, likusį prieš kitą
techninę priežiūrą, arba nuvažiuotą atstumą
nuo paskutinio termino. Vertė pateikiama su
„-“ simboliu.
Kontrolinė lemputė BūsenaPriežastisVeiksmai/
pastabos
Nurodytas atstumas (kilometrais)
apskaičiuojamas pagal nuvažiuotą
atstumą ir laikotarpį, praėjusį po
paskutinės techninės priežiūros.
Įspėjimas gali būti pateiktas artėjant
atlikimo terminui.
Techninės
priežiūros
veržliarakčio
simbolis Užsidega laikinai, kai
degimas įjungtas.
Iki kitos techninės
priežiūros liko
nuo 3000
km iki
1000
km.
Šviečia tolygiai, kai
degimas įjungtas. Techninė priežiūra
turi būti atlikta
po mažiau nei
1000
km.Automobilio
techninę priežiūrą
reikia atlikti
nedelsiant.
+ Techninės
priežiūros
veržliarakčio
simbolis mirksi
Mirksi, vėliau šviečia
tolygiai, kai degimas
įjungtas.
(„BlueHDi“ dyzelino
versijose siejama su
techninės priežiūros
įspėjamą ja lempute). Techninės
priežiūros
intervalas buvo
viršytas.
Jūsų automobilio
techninę priežiūrą
reikia atlikti kiek
įmanoma greičiau.
Techninės priežiūros rodiklio
nustatymas į pradinę būseną- įspėjamajame pranešime nurodytas likęs
atstumas bei laikotarpis iki arba po kitos
techninės priežiūros. Techninės priežiūros rodiklis turi būti
grąžinamas į nulinę padėtį po kiekvienos
priežiūros.
F

I
šjunkite degimą.
F

P
alaikykite nuspaudę šį mygtuką.
F

Į
junkite degimą; atstumo skaitiklio rodinyje
pradedamas atgalinis laiko skaičiavimas.
F

K
ai pasirodys „=0“, atleiskite mygtuką;
veržliarakčio simbolis nebebus rodomas.
Jei po šios procedūros prireikia atjungti
akumuliatorių, užrakinkite automobilį ir
palaukite mažiausiai penkias minutes, kad
grąžinimo į nulinę padėtį procedūra būtų
užfiksuota.
Informacijos apie techninę priežiūrą
priminimas
Informaciją apie techninę priežiūrą galite gauti
bet kuriuo metu.
Automobilio kontrolės prietaisai

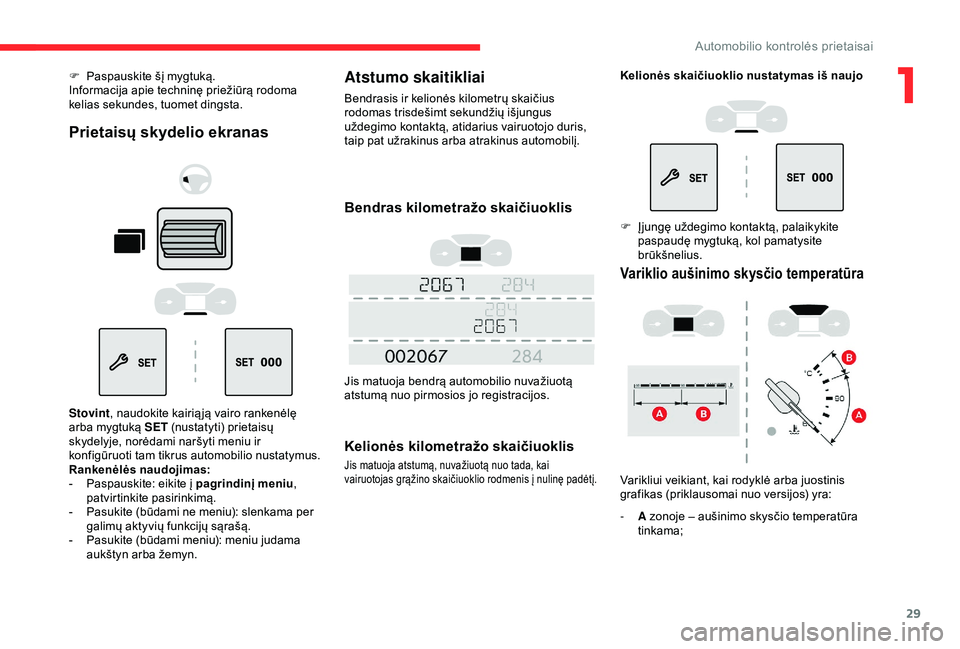

29
F Paspauskite šį mygtuką.
Informacija apie techninę priežiūrą rodoma
kelias sekundes, tuomet dingsta.
Prietaisų skydelio ekranas
Stovint, naudokite kairią ją vairo rankenėlę
arba mygtuką SET (nustatyti) prietaisų
skydelyje, norėdami naršyti meniu ir
konfigūruoti tam tikrus automobilio nustatymus.
Rankenėlės naudojimas:
-

P
aspauskite: eikite į pagrindinį meniu ,
patvirtinkite pasirinkimą.
-

P
asukite (būdami ne meniu): slenkama per
galimų aktyvių funkcijų sąrašą.
-

P
asukite (būdami meniu): meniu judama
aukštyn arba žemyn.
Atstumo skaitikliai
Bendrasis ir kelionės kilometrų skaičius
rodomas trisdešimt sekundžių išjungus
uždegimo kontaktą, atidarius vairuotojo duris,
taip pat užrakinus arba atrakinus automobilį.
Bendras kilometražo skaičiuoklis
Jis matuoja bendrą automobilio nuvažiuotą
atstumą nuo pirmosios jo registracijos.
Kelionės kilometražo skaičiuoklis
Jis matuoja atstumą, nuvažiuotą nuo tada, kai
vairuotojas grąžino skaičiuoklio rodmenis į nulinę padėtį.
Kelionės skaičiuoklio nustatymas iš naujo
F

Į
jungę uždegimo kontaktą, palaikykite
paspaudę mygtuką, kol pamatysite
brūkšnelius.
Variklio aušinimo skysčio temperatūra
Varikliui veikiant, kai rodyklė arba juostinis
grafikas (priklausomai nuo versijos) yra:
-

A
zonoje – aušinimo skysčio temperatūra
tinkama;
1
$XWRPRELOLRNRQWURO

30
- B zonoje – variklio aušinimo skysčio
temperatūra per aukšta; užsidega
maksimalios temperatūros ir centrinė
STOP įspėjamosios kontrolinės lemputės,
rodomas pranešimas ir girdimas garsinis
signalas.
PRIVALOTE kaip galima greičiau sustoti,
kai tik tai bus saugu.
Prieš išjungdami variklį palaukite kelias
minutes.
Kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotas remonto dirbtuves.
Lygių tikrinimas
Važiuojant po kelių minučių aušinimo sistemoje
pakyla temperatūra ir slėgis.
Norėdami papildyti lygį:
F

p
alaukite bent vieną valandą, kol variklis
atvės;
F

a
tsukite kamštį dviem apsukimais, kad
nukristų slėgis;
F

s
umažėjus slėgiui, nuimkite dangtelį;
F

p
apildykite lygį iki žymos MA X.
Norėdami daugiau informacijos apie lygio
patikrinimą , skaitykite atitinkamą skyrių.
Būkite atsargūs, nes papildant aušinimo
sistemą yra nudegimų pavojus. Nepilkite
aušinimo skysčio virš didžiausio lygio
žymos (pažymėtos ant rezer vuaro).
Variklio alyvos lygio indikatorius
Modifikacijose, kuriose įrengtas elektrinis
alyvos lygio indikatorius, variklio alyvos lygis
kelias sekundes rodomas prietaisų skydelyje
po to, kai į jungiamas degimas ir parodoma
techninės priežiūros informacija. Lygio rodmuo yra teisingas tik tuo atveju,
jei automobilis stovi ant lygaus paviršiaus,
o variklis buvo užgesintas ilgiau nei
30
minučių.
Tinkamas alyvos lygis
Apie tai informuoja pranešimas prietaisų
skydelyje.
Netinkamas alyvos lygis
Jei alyvos trūkumą patvirtina ir matavimas
rankiniu matuokliu, būtinai pripilkite alyvos, kad
išvengtumėte variklio gedimo.
Apie tai informuoja pranešimas prietaisų
skydelyje.
Alyvos lygio indikatoriaus gedimas
Alyvos matuoklis
Norėdami sužinoti, kur rasti alyvos
matuoklį ir alyvos pildymo angos dangtelį
dyzeliniame variklyje , skaitykite
atitinkamą skyrių.
A = maks., niekada
neviršykite šio lygio;
B = min., per alyvos
pildymo dangtelį
papildykite jūsų
varikliui tinkamos
rūšies alyva.
Apie tai informuojama žinute prietaisų
skydelyje. Kreipkitės į CITROËN tinklo
atstovybę arba kvalifikuotą remonto dirbtuvę.
Automobilio kontrolės prietaisai
