2018 JEEP RENEGADE Návod na použitie a údržbu (in Slovakian)

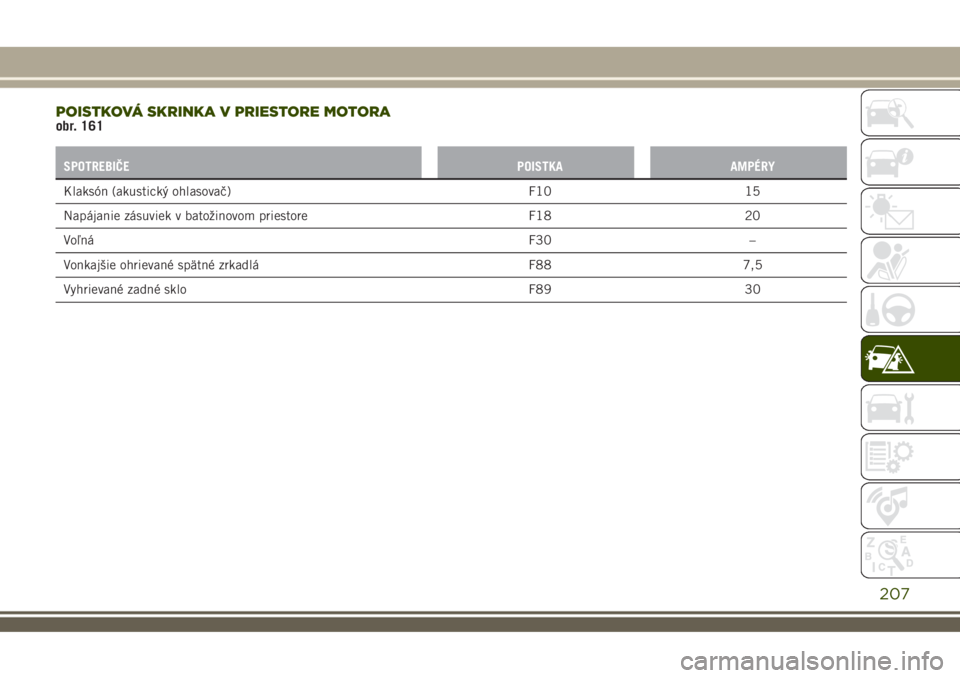

POISTKOVÁ SKRINKA V PRIESTORE MOTORAobr. 161
SPOTREBIČE POISTKA AMPÉRY
Klaksón (akustický ohlasovač) F10 15
Napájanie zásuviek v batožinovom priestore F18 20
VoľnáF30 –
Vonkajšie ohrievané spätné zrkadlá F88 7,5
Vyhrievané zadné sklo F89 30
207

POISTKOVÁ SKRINKA PRÍSTROJOVEJ DOSKYobr. 163
SPOTREBIČE POISTKA AMPÉRY
Ovládanie predného okna (strana spolujazdca) F33 20
Ovládanie predného okna (strana vodiča) F34 20
Napájanie systému
Uconnect™Klimatizácia, Alarm, Sklopenie vonkajších spätných zrkadiel,
Systém EOBD, Port USBF36 15
Zariadenie Safe Lock (Odomknutie dverí vodiča - ak je
k dispozícii)/Odomknutie dverí/Centrálne zamykanie/Elektrické
odomknutie dverí batožinového priestoruF38 20
Čerpadlo ostrekovača predného/zadného okna F43 20
Elektrické ovládanie okien vzadu vľavo F47 20
Elektrické ovládanie okien vzadu vpravo F48 20
Zapaľovač (kde je k dispozícii) F94 15
208
NÚDZOVÝ STAV

POISTKOVÉ SKRINKY V BATOŽINOVOM PRIESTOREobr. 165
POZNÁMKA Konfigurácia poistkovej skrinky v úložnom priestore sa mení v závislosti od výbavy vozidla.
Poistkováskrinka č. 1
SPOTREBIČE POISTKA AMPÉRY
Zariadenie HI-FI F2 20
Elektricky ovládané otváranie strechy F3 20
Regulácia operadla v oblasti bedier (sedadlo vodiča) F4 7,5
Elektrický posun predného sedadla (strana vodiča) F5 30
Elektrický posun predných sedadiel (strana vodiča a strana
spolujazdca)F6 7,5
Elektrické nastavenie predných sedadiel v oblasti bedier (strana
vodiča a strana spolujazdca)F7 30
Elektrické vyhrievanie predných sedadiel F8 20
V skrinke je okrem toho aj poistka 20A na ochranu tienidla otváracej strechy.
209

Poistkováskrinka č. 2
SPOTREBIČE POISTKA AMPÉRY
Riadiaca jednotka vonkajšieho osvetlenia prívesu F1 10
Riadiaca jednotka vonkajších svetiel (na ľavej strane) F5 15
Riadiaca jednotka vonkajších svetiel (na pravej strane) F6 15
210
NÚDZOVÝ STAV

POZOR!
154)V prípade, že by sa poistka
opakovane kazila, obráťte sa na
Autorizovaný servis Jeep.
155)V žiadnom prípade nenahrádzajte
poistku inou, ktorá má vyššiu hodnotu
intenzity prúdu: VZNIKÁ
NEBEZPEČENSTVO POŽIARU.
156)Ak zasiahne všeobecná poistka
(MAXI-FUSE, MEGA-FUSE, MIDI-FUSE),
obráťte sa na servisnú sieť Jeep.
157)Pred výmenou poistky dbajte na to,
aby ste prepli štartovacie zariadenie do
polohy STOP, vytiahli kľúč zo zapaľovania
(pokiaľ je mechanický) a presvedčte sa, že
ste vypli a/alebo odpojili všetky spotrebiče.
158)Ak sa poškodí všeobecná poistka
ochrany bezpečnostných systémov (systém
airbag, brzdový systém), systém
pohonných jednotiek (systém motora,
systém prevodovky) alebo systém riadenia,
obráťte sa na servisnú sieť Jeep.
UPOZORNENIE
77)Poškodenú poistku nikdy nevymieňajte
za kovové drôty alebo iný náhradný
materiál.
78)Ak je potrebné vyčistiť priestor motora,
urobte to opatrne a dbajte na to, aby ste
priamo nezasiahli vyšplechnutou vodou
poistkovú skrinku a takisto motorčeky
stieračov.
VÝMENA KOLESA
159) 160) 161) 162) 163) 166) 167)
ZDVIHÁK
164) 165)
Je vhodné vedieť, že:hmotnosť zdviháka je 2,8 kg;zdvihák si nevyžaduje žiadne
nastavenie;
zdvihák sa nedá opraviť; v prípade
poškodenia je treba ho vymeniť za iný,
originálny;
na zdvihák sa nesmie montovať žiaden
nástroj okrem rukoväte pre otáčanie.
Údržba
zabráňte, aby sa na nekonečnej
skrutke usadili nečistoty;
nekonečnú skrutku často mažte;zo žiadneho dôvodu nemodifikujte
zdvihák.
Podmienky mimo prevádzky
teploty nižšie ako -40 °C;na piesočnom alebo blatistom
povrchu;
na nerovnom teréne;na ceste s príliš veľkým sklonom;pri mimoriadnych klimatických
podmienkach: búrky, víchrice, cyklón,
snehové víchrice, blýskanie a pod.
211

v priamom kontakte s motorom alebo
pri opravách pod vozidlom;
na plavidlách.
POSTUP PRI VÝMENE
Postupujte nasledujúcim spôsobom:zastavte vozidlo na mieste, kde
nebude predstavovať nebezpečenstvo pre
premávku a umožní bezpečnú výmenu
kolesa, čo najďalej od jazdného pruhu.
Terén musí byť podľa možností v rovine
a dostatočne kompaktný;
zapnite núdzové svetlá a nezabudnite
zaradiť elektrickú parkovaciu brzdu;
zaraďte prvý rýchlostný stupeň alebo
spiatočku prípadne, pri verziách
s automatickou prevodovkou prepnite
radiacu páku do polohy P (Parkovanie);
vypnite motor a pred vystúpením
z vozidla si oblečte odrazovú vestu (kvôli
vlastnej bezpečnosti a podľa platných
dopravných predpisov krajiny, v ktorej sa
nachádzate). Motor budete musieť
nechať vypnutý, kým ostane vozidlo
zdvihnuté zo zeme.
Náhradné koleso alebo, v závislosti od
verzie, rezervné koleso, sú pod
koberčekom v batožinovom priestore
obr. 166.Prístup k rezervnému kolesu alebo
rezerve získate:otvorte dvere batožinového priestoru,
použite prvok A obr. 167 a nadvihnite
nákladnú plošinu B nahor, pričom ju
držte jednou rukou;
uchopte rukoväť C
obr. 168 a zodvihnite koberec nahor;
166J0A0338C167J0A0284C
168J0A0365C
212
NÚDZOVÝ STAV

vyberte úchytku zdviháka
a náhradného kolesa;
vyberte klin na zablokovanie kolesa;vyberte jednotku zdviháka a kľúč na
odmontovanie svorníkov rezervného
kolesa. Otočte skrutku zdviháka, aby sa
uvoľnil kľúč a aby sa oddelil od zostavy
zdviháka;
vyberte rezervné koleso
z batožinového priestoru.
Taška s nástrojmi (kde je k dispozícii)
Pri rôznych verziách vybavených
náhradným kolesom je v batožinovom
priestore (na pravej strane) taška
s nástrojmi ukotvená k čalúneniu
príslušnými úchytkami.
Vnútri tašky sú tieto nástroje obr. 169:
A: zdvihák;B: skrutkovač;C: adaptér pre núdzové doplnenie
paliva;
D: čap na vycentrovanie kolesa (ak je
k dispozícii, používa sa pri montáži
náhradného kolesa);
E: špeciálna matica proti krádeži (ak
je k dispozícii, používa sa pri
montáži/odmontovaní svorníkov kolesa);
F: klin na blokovanie kolies;G: ťažné oko;H: kľúč na odmontovanie/utiahnutie
svorníkov kolesa a aktivovanie zdviháka;
I: imbusový kľúč na núdzové otvorenie
strechy (ak je k dispozícii).Dôležité informácie o zdviháku
Je vhodné vedieť, že:hmotnosť zdviháka je 2,8 kg;
zdvihák si nevyžaduje žiadne
nastavenie;
zdvihák nie je možné opraviť:
v prípade poškodenia ho musíte vymeniť
za iný, originálny;
na zdvihák sa nesmie montovať
žiaden nástroj okrem rukoväte na
otáčanie.
Postupujte nasledujúcim spôsobom:
v prípade, že by ste museli vozidlo
zastaviť na svahu, predovšetkým na
strmom svahu alebo nestabilnom teréne,
vyberte blokovací klin A a otvorte ho
podľa schémy na obr. 170;
prípadným osobám, ktoré sa
nachádzajú v blízkosti vozidla oznámte,
že ho budete zdvíhať: je potrebné, aby sa
169J0A0226C
170J0A0157C
213

vzdialili od vozidla a nedotýkali sa ho až
do jeho opätovného spustenia na zem.
Okrem toho by vo vozidle nemala ostať
žiadna osoba;
ak sú na vozidle liatinové ráfiky,
ktorých kryt náboja zakrýva svorníky,
dávajte veľký pozor, aby ste pred
zdvihnutím vozidla kľúčom uvoľnili kryt
náboja;
pred zdvihnutím vozidla uvoľnite, ale
nevyberajte, svorníky kolesa so sfúknutou
pneumatikou, pričom použite kľúč
A obr. 171. Kým sa koleso ešte opiera
o zem, stačí pootočiť svorníky o jedno
otočku smerom doľava;
umiestnite zdvihák pod vozidlo, blízko
kolesa, ktoré sa má vymeniť;
vsuňte kľúč D obr. 172 na šesťhran
A zdviháka B a otočte ho smerom
doprava, aby sa konzola zdviháka vsunula
pevne pod podvozok, pričom dávajte
pozor, aby bola samotná konzola správne
zarovnaná so zárezom označeným
symbolom
na obložení pod dverami;
nadvihnite vozidlo, pokiaľ sa koleso
nezdvihne od zeme do výšky niekoľkých
centimetrov;
vyberte svorníky a zložte koleso (pre
verzie s krytom náboja, zložte ho po
uvoľnení 4 svorníkov, ktoré upevňujú
a nakoniec odskrutkujte piaty svorník
a vyberte koleso);
vyberte kľúč zo zdviháka a vsuňte
centrovací čap do náboja kolesa (pri
liatinovom ráfiku), čo vám uľahčí montáž
náhradného kolesa;
uistite sa, že rezervné koleso má
povrch, ktorý je v kontakte s nábojom,
čistý a zbavený nečistôt, ktoré by mohli
spôsobiť uvoľnenie bezpečnostných
svorníkov;
namontujte rezervné koleso;nainštalujte a zaskrutkujte svorníky,
ale neuťahujte ich;
ak sa používa, vyberte čap na
zarovnanie;
použite zdvihák a vozidlo úplne
spusťte;
z batožinového priestoru vyberte
náhradné koleso, zdvihák a kľúč na
odmontovanie svorníkov kolesa (pozrite
obr. 169 );
ak sú na vozidle hliníkové ráfiky,
ktorých kryt náboja zakrýva svorníky,
dávajte veľký pozor, aby ste pred
zdvihnutím vozidla kľúčom uvoľnili kryt
náboja;171J0A0249C
172J0A0422C
214
NÚDZOVÝ STAV
