2018 Hyundai Ioniq Plug-in Hybrid Betriebsanleitung (in German)

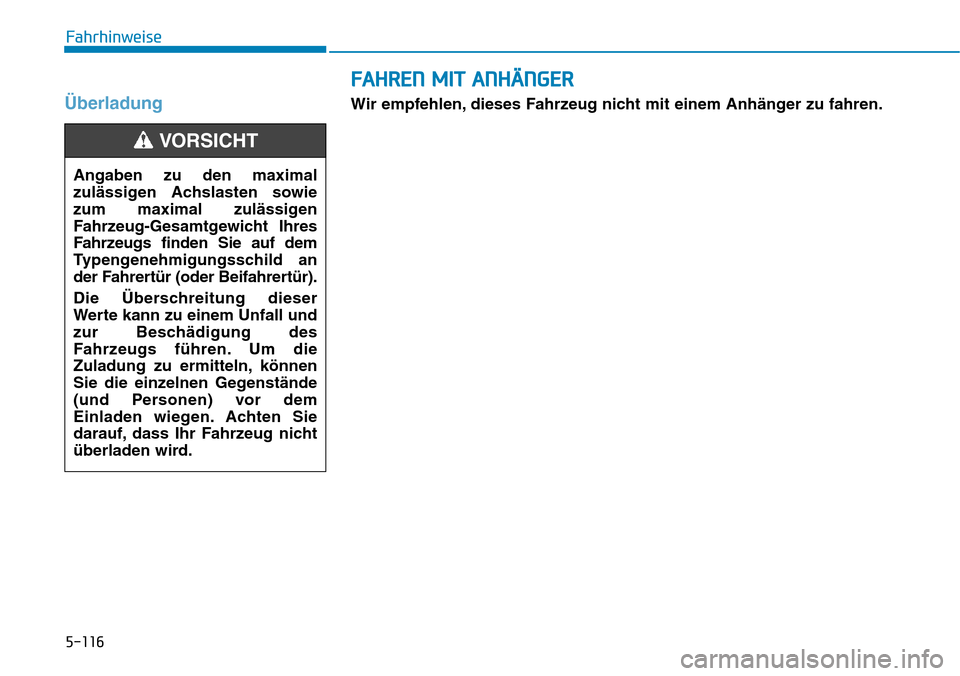

ÜberladungWir empfehlen, dieses Fahrzeug nicht mit einem Anhänger zu fahren.
Angaben zu den maximal
zulässigen Achslasten sowie
zum maximal zulässigen
Fahrzeug-Gesamtgewicht Ihres
Fahrzeugs finden Sie auf dem
Typengenehmigungsschild an
der Fahrertür (oder Beifahrertür).
Die Überschreitung dieser
Werte kann zu einem Unfall und
zur Beschädigung des
Fahrzeugs führen. Um die
Zuladung zu ermitteln, können
Sie die einzelnen Gegenstände
(und Personen) vor dem
Einladen wiegen. Achten Sie
darauf, dass Ihr Fahrzeug nicht
überladen wird.
VORSICHT
FAHREN MIT ANHÄNGER
Fahrhinweise
5-116

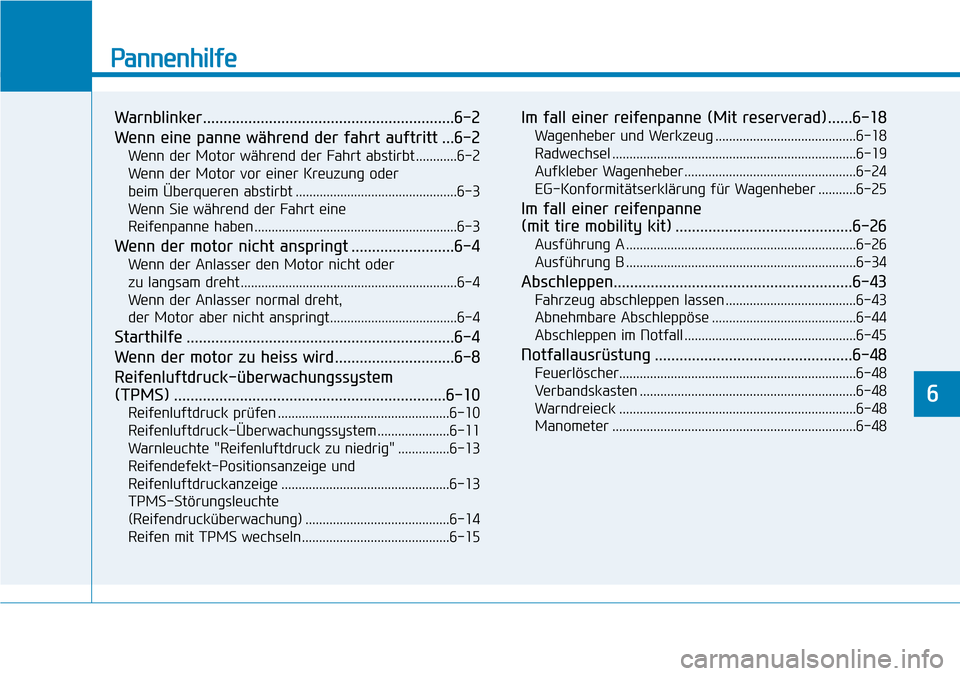

Pannenhilfe
Warnblinker.............................................................6-2
Wenn eine panne während der fahrt auftritt ...6-2
Wenn der Motor während der Fahrt abstirbt ............6-2
Wenn der Motor vor einer Kreuzung oder
beim Überqueren abstirbt ...............................................6-3
Wenn Sie während der Fahrt eine
Reifenpanne haben ...........................................................6-3
Wenn der motor nicht anspringt .........................6-4
Wenn der Anlasser den Motor nicht oder
zu langsam dreht ...............................................................6-4
Wenn der Anlasser normal dreht,
der Motor aber nicht anspringt.....................................6-4
Starthilfe .................................................................6-4
Wenn der motor zu heiss wird.............................6-8
Reifenluftdruck-überwachungssystem
(TPMS) ..................................................................6-10
Reifenluftdruck prüfen ..................................................6-10
Reifenluftdruck-Überwachungssystem .....................6-11
Warnleuchte "Reifenluftdruck zu niedrig" ...............6-13
Reifendefekt-Positionsanzeige und
Reifenluftdruckanzeige .................................................6-13
TPMS-Störungsleuchte
(Reifendrucküberwachung) ..........................................6-14
Reifen mit TPMS wechseln...........................................6-15
Im fall einer reifenpanne (Mit reserverad)......6-18
Wagenheber und Werkzeug .........................................6-18
Radwechsel .......................................................................6-19
Aufkleber Wagenheber ..................................................6-24
EG-Konformitätserklärung für Wagenheber ...........6-25
Im fall einer reifenpanne
(mit tire mobility kit) ...........................................6-26
Ausführung A ...................................................................6-26
Ausführung B ...................................................................6-34
Abschleppen..........................................................6-43
Fahrzeug abschleppen lassen ......................................6-43
Abnehmbare Abschleppöse ..........................................6-44
Abschleppen im Notfall ..................................................6-45
Notfallausrüstung ................................................6-48
Feuerlöscher.....................................................................6-48
Verbandskasten ...............................................................6-48
Warndreieck .....................................................................6-48
Manometer .......................................................................6-48
6

6-2

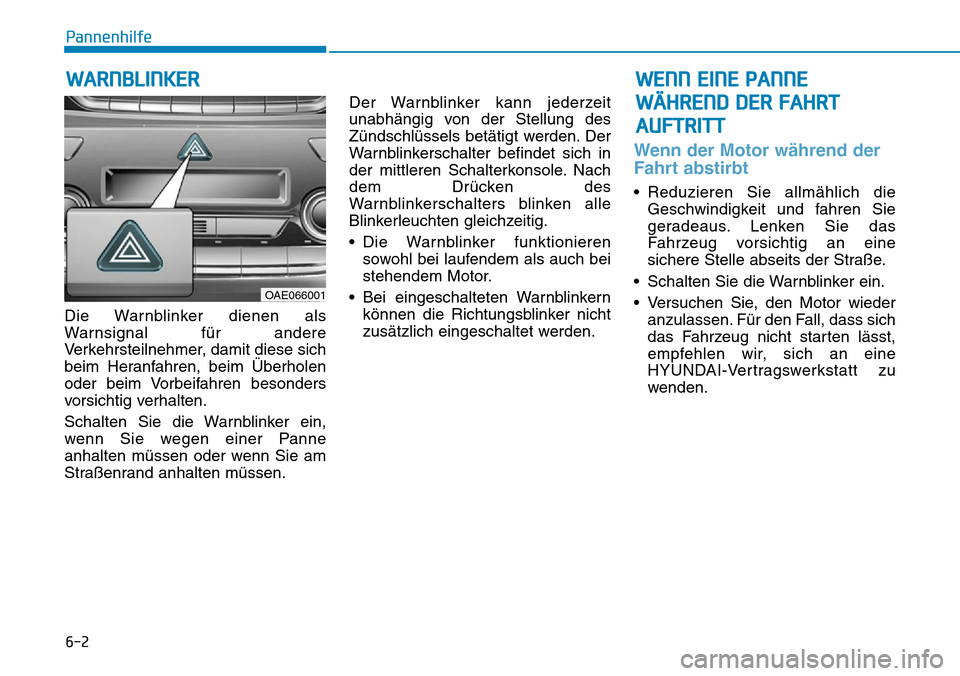

Die Warnblinker dienen als
Warnsignal für andere
Verkehrsteilnehmer, damit diese sich
beim Heranfahren, beim Überholen
oder beim Vorbeifahren besonders
vorsichtig verhalten.
Schalten Sie die Warnblinker ein,
wenn Sie wegen einer Panne
anhalten müssen oder wenn Sie am
Straßenrand anhalten müssen.Der Warnblinker kann jederzeit
unabhängig von der Stellung des
Zündschlüssels betätigt werden. Der
Warnblinkerschalter befindet sich in
der mittleren Schalterkonsole. Nach
dem Drücken des
Warnblinkerschalters blinken alle
Blinkerleuchten gleichzeitig.
• Die Warnblinker funktionieren
sowohl bei laufendem als auch bei
stehendem Motor.
• Bei eingeschalteten Warnblinkern
können die Richtungsblinker nicht
zusätzlich eingeschaltet werden.
Wenn der Motor während der
Fahrt abstirbt
• Reduzieren Sie allmählich die
Geschwindigkeit und fahren Sie
geradeaus. Lenken Sie das
Fahrzeug vorsichtig an eine
sichere Stelle abseits der Straße.
• Schalten Sie die Warnblinker ein.
• Versuchen Sie, den Motor wieder
anzulassen. Für den Fall, dass sich
das Fahrzeug nicht starten lässt,
empfehlen wir, sich an eine
HYUNDAI-Vertragswerkstatt zu
wenden.
WARNBLINKER
Pannenhilfe
WENN EINE PANNE
WÄHREND DER FAHRT
AUFTRITT
OAE066001

6-3
Pannenhilfe

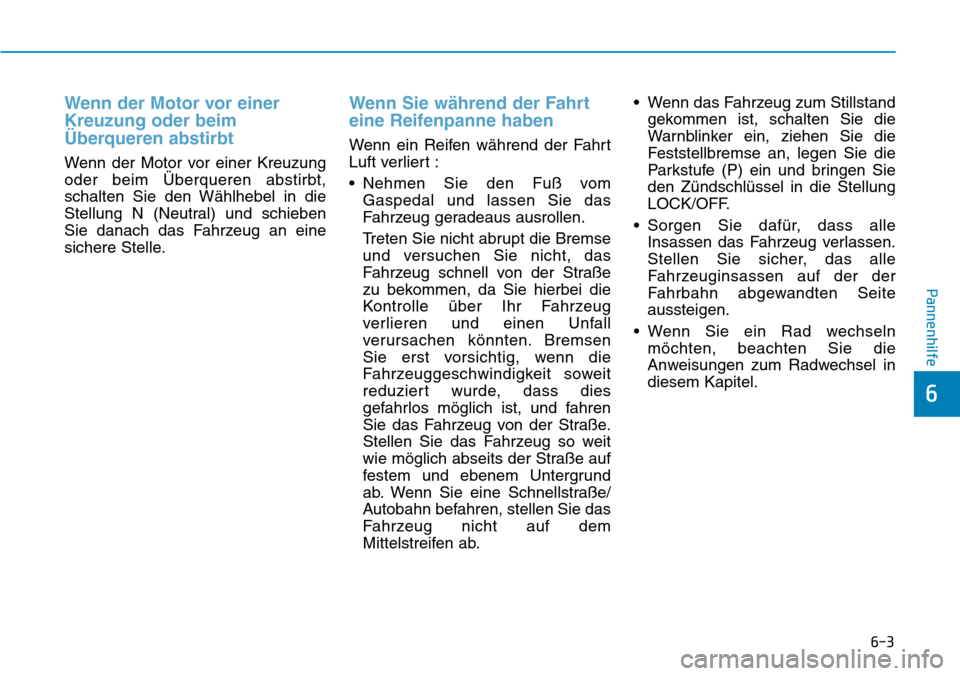

Wenn der Motor vor einer
Kreuzung oder beim
Überqueren abstirbt
Wenn der Motor vor einer Kreuzung
oder beim Überqueren abstirbt,
schalten Sie den Wählhebel in die
Stellung N (Neutral) und schieben
Sie danach das Fahrzeug an eine
sichere Stelle.
Wenn Sie während der Fahrt
eine Reifenpanne haben
Wenn ein Reifen während der Fahrt
Luft verliert :
• Nehmen Sie den Fuß vom
Gaspedal und lassen Sie das
Fahrzeug geradeaus ausrollen.
Treten Sie nicht abrupt die Bremse
und versuchen Sie nicht, das
Fahrzeug schnell von der Straße
zu bekommen, da Sie hierbei die
Kontrolle über Ihr Fahrzeug
verlieren und einen Unfall
verursachen könnten. Bremsen
Sie erst vorsichtig, wenn die
Fahrzeuggeschwindigkeit soweit
reduziert wurde, dass dies
gefahrlos möglich ist, und fahren
Sie das Fahrzeug von der Straße.
Stellen Sie das Fahrzeug so weit
wie möglich abseits der Straße auf
festem und ebenem Untergrund
ab. Wenn Sie eine Schnellstraße/
Autobahn befahren, stellen Sie das
Fahrzeug nicht auf dem
Mittelstreifen ab.• Wenn das Fahrzeug zum Stillstand
gekommen ist, schalten Sie die
Warnblinker ein, ziehen Sie die
Feststellbremse an, legen Sie die
Parkstufe (P) ein und bringen Sie
den Zündschlüssel in die Stellung
LOCK/OFF.
• Sorgen Sie dafür, dass alle
Insassen das Fahrzeug verlassen.
Stellen Sie sicher, das alle
Fahrzeuginsassen auf der der
Fahrbahn abgewandten Seite
aussteigen.
• Wenn Sie ein Rad wechseln
möchten, beachten Sie die
Anweisungen zum Radwechsel in
diesem Kapitel.
6

6-4
WENN DER MOTOR NICHT ANSPRINGT
Pannenhilfe
Wenn der Anlasser den Motor
nicht oder zu langsam dreht
• Vergewissern Sie sich, dass der
Wählhebel in Stellung P
(Parkstufe) steht. Das Fahrzeug
startet nur, wenn der Wählhebel in
der Stellung P (Parkstufe) steht.
• Prüfen Sie, ob die
Batterieklemmen sauber sind und
fest auf den Batteriepolen sitzen.
• Schalten Sie die
Innenraumbeleuchtung ein. Wenn
das Licht bei der Betätigung des
Anlassers schwächer wird oder
erlischt, ist die Batterie entladen.
Schieben Sie das Fahrzeug nicht an
und lassen Sie das Fahrzeug nicht
anschleppen. Dies könnte Ihr
Fahrzeug beschädigen.Beachten
Sie die Hinweise im Abschnitt
"Motor mit Starthilfekabeln
anlassen".
Wenn der Anlasser normal
dreht, der Motor aber nicht
anspringt
• Überprüfen Sie den Kraftstoffstand
und füllen Sie bei Bedarf Kraftstoff
ein.
Für den Fall, dass der Motor immer
noch nicht anspringt, empfehlen wir,
sich an eine HYUNDAI-
Vertragswerkstatt zu wenden.Das Anlassen eines Motors mit Hilfe
von Starthilfekabeln kann gefährlich
sein, wenn die Starthilfe
unsachgemäß durchgeführt wird.
Um Personenschäden und
Beschädigungen Ihres Fahrzeugs
und der Fahrzeugbatterie zu
vermeiden, folgen Sie den
Hinweisen zur Starthilfe. Lassen Sie
sich Starthilfe von einem
qualifizierten Techniker oder
Pannenhilfsdienst geben, wenn Sie
sich bzgl. der Vorgehensweise nicht
sicher sind. Das Anschieben und
Abschleppen des Fahrzeugs
kann eine Überlastung des
Katalysators verursachen,
wodurch die Abgasregelung
beschädigt werden kann.
ACHTUNG
STARTHILFE

6-5
Pannenhilfe
6

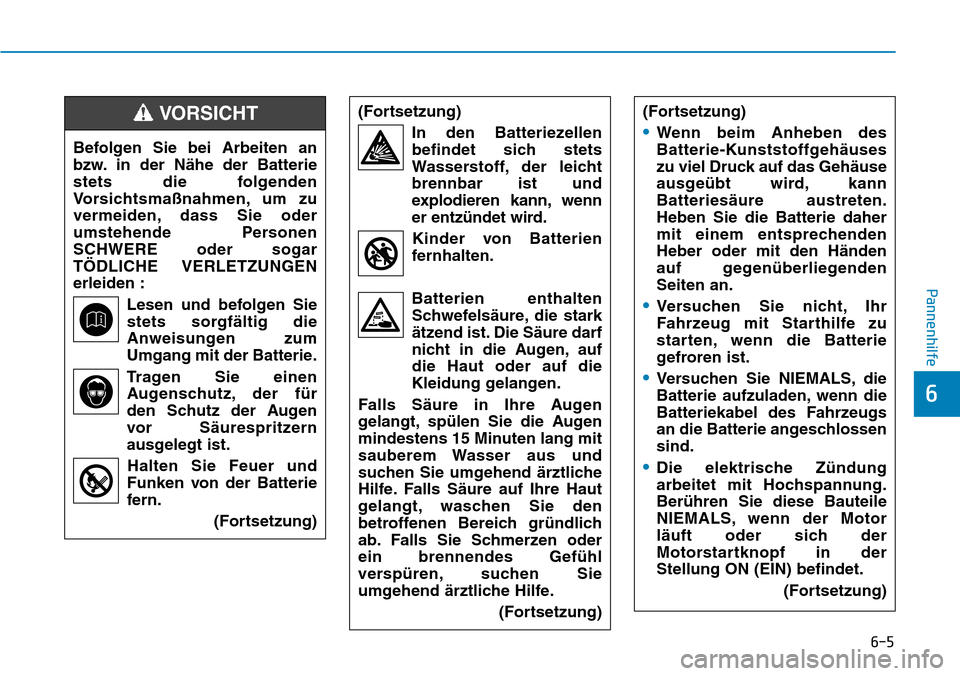

Befolgen Sie bei Arbeiten an
bzw. in der Nähe der Batterie
stets die folgenden
Vorsichtsmaßnahmen, um zu
vermeiden, dass Sie oder
umstehende Personen
SCHWERE oder sogar
TÖDLICHE VERLETZUNGEN
erleiden :
Lesen und befolgen Sie
stets sorgfältig die
Anweisungen zum
Umgang mit der Batterie.
Tragen Sie einen
Augenschutz, der für
den Schutz der Augen
vor Säurespritzern
ausgelegt ist.
Halten Sie Feuer und
Funken von der Batterie
fern.
(Fortsetzung)
(Fortsetzung)
In den Batteriezellen
befindet sich stets
Wasserstoff, der leicht
brennbar ist und
explodieren kann, wenn
er entzündet wird.
Kinder von Batterien
fernhalten.
Batterien enthalten
Schwefelsäure, die stark
ätzend ist. Die Säure darf
nicht in die Augen, auf
die Haut oder auf die
Kleidung gelangen.
Falls Säure in Ihre Augen
gelangt, spülen Sie die Augen
mindestens 15 Minuten lang mit
sauberem Wasser aus und
suchen Sie umgehend ärztliche
Hilfe. Falls Säure auf Ihre Haut
gelangt, waschen Sie den
betroffenen Bereich gründlich
ab. Falls Sie Schmerzen oder
ein brennendes Gefühl
verspüren, suchen Sie
umgehend ärztliche Hilfe.
(Fortsetzung)VORSICHT(Fortsetzung)
•Wenn beim Anheben des
Batterie-Kunststoffgehäuses
zu viel Druck auf das Gehäuse
ausgeübt wird, kann
Batteriesäure austreten.
Heben Sie die Batterie daher
mit einem entsprechenden
Heber oder mit den Händen
auf gegenüberliegenden
Seiten an.
•Versuchen Sie nicht, Ihr
Fahrzeug mit Starthilfe zu
starten, wenn die Batterie
gefroren ist.
•Versuchen Sie NIEMALS, die
Batterie aufzuladen, wenn die
Batteriekabel des Fahrzeugs
an die Batterie angeschlossen
sind.
•Die elektrische Zündung
arbeitet mit Hochspannung.
Berühren Sie diese Bauteile
NIEMALS, wenn der Motor
läuft oder sich der
Motorstartknopf in der
Stellung ON (EIN) befindet.
(Fortsetzung)

6-6
Pannenhilfe

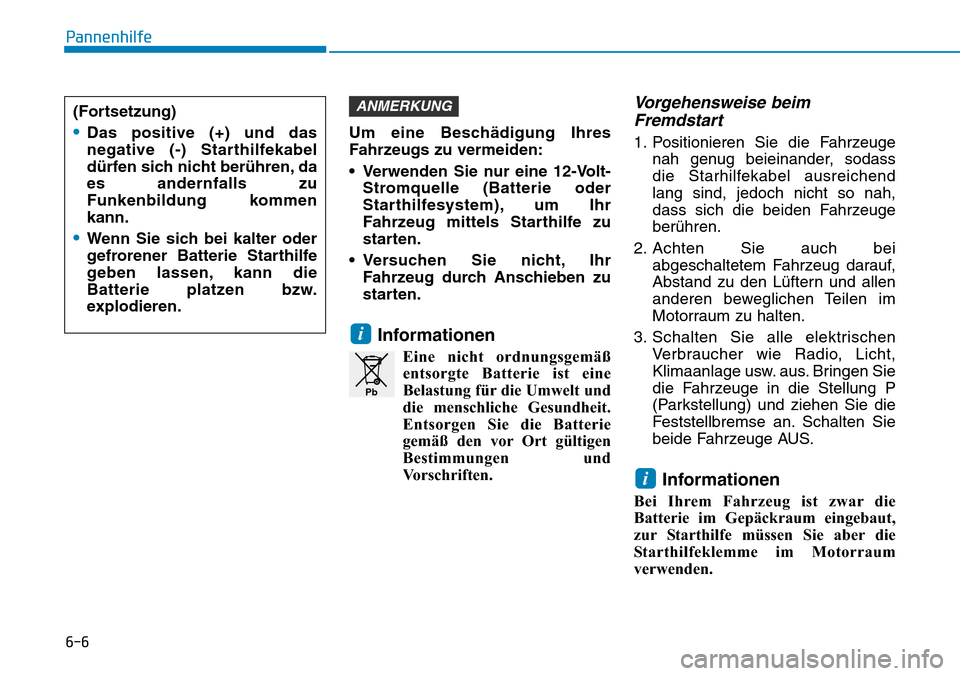

Um eine Beschädigung Ihres
Fahrzeugs zu vermeiden:
• Verwenden Sie nur eine 12-Volt-
Stromquelle (Batterie oder
Starthilfesystem), um Ihr
Fahrzeug mittels Starthilfe zu
starten.
• Versuchen Sie nicht, Ihr
Fahrzeug durch Anschieben zu
starten.
Informationen
Eine nicht ordnungsgemäß
entsorgte Batterie ist eine
Belastung für die Umwelt und
die menschliche Gesundheit.
Entsorgen Sie die Batterie
gemäß den vor Ort gültigen
Bestimmungen und
Vorschriften.
Vorgehensweise beim
Fremdstart
1. Positionieren Sie die Fahrzeuge
nah genug beieinander, sodass
die Starhilfekabel ausreichend
lang sind, jedoch nicht so nah,
dass sich die beiden Fahrzeuge
berühren.
2. Achten Sie auch bei
abgeschaltetem Fahrzeug darauf,
Abstand zu den Lüftern und allen
anderen beweglichen Teilen im
Motorraum zu halten.
3. Schalten Sie alle elektrischen
Verbraucher wie Radio, Licht,
Klimaanlage usw. aus. Bringen Sie
die Fahrzeuge in die Stellung P
(Parkstellung) und ziehen Sie die
Feststellbremse an. Schalten Sie
beide Fahrzeuge AUS.
Informationen
Bei Ihrem Fahrzeug ist zwar die
Batterie im Gepäckraum eingebaut,
zur Starthilfe müssen Sie aber die
Starthilfeklemme im Motorraum
verwenden.
i
i
ANMERKUNG
Pb
(Fortsetzung)
•Das positive (+) und das
negative (-) Starthilfekabel
dürfen sich nicht berühren, da
es andernfalls zu
Funkenbildung kommen
kann.
•Wenn Sie sich bei kalter oder
gefrorener Batterie Starthilfe
geben lassen, kann die
Batterie platzen bzw.
explodieren.

6-7
Pannenhilfe

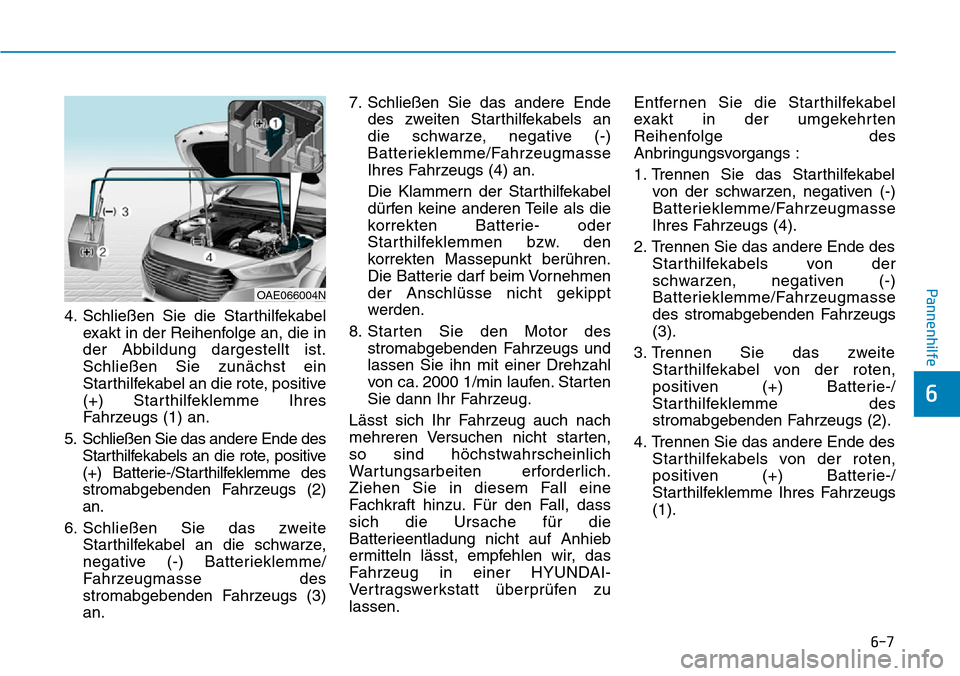

4. Schließen Sie die Starthilfekabel
exakt in der Reihenfolge an, die in
der Abbildung dargestellt ist.
Schließen Sie zunächst ein
Starthilfekabel an die rote, positive
(+) Starthilfeklemme Ihres
Fahrzeugs (1) an.
5. Schließen Sie das andere Ende des
Starthilfekabels an die rote, positive
(+) Batterie-/Starthilfeklemme des
stromabgebenden Fahrzeugs (2)
an.
6. Schließen Sie das zweite
Starthilfekabel an die schwarze,
negative (-) Batterieklemme/
Fahrzeugmasse des
stromabgebenden Fahrzeugs (3)
an.7. Schließen Sie das andere Ende
des zweiten Starthilfekabels an
die schwarze, negative (-)
Batterieklemme/Fahrzeugmasse
Ihres Fahrzeugs (4) an.
Die Klammern der Starthilfekabel
dürfen keine anderen Teile als die
korrekten Batterie- oder
Starthilfeklemmen bzw. den
korrekten Massepunkt berühren.
Die Batterie darf beim Vornehmen
der Anschlüsse nicht gekippt
werden.
8. Starten Sie den Motor des
stromabgebenden Fahrzeugs und
lassen Sie ihn mit einer Drehzahl
von ca. 2000 1/min laufen. Starten
Sie dann Ihr Fahrzeug.
Lässt sich Ihr Fahrzeug auch nach
mehreren Versuchen nicht starten,
so sind höchstwahrscheinlich
Wartungsarbeiten erforderlich.
Ziehen Sie in diesem Fall eine
Fachkraft hinzu. Für den Fall, dass
sich die Ursache für die
Batterieentladung nicht auf Anhieb
ermitteln lässt, empfehlen wir, das
Fahrzeug in einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen.Entfernen Sie die Starthilfekabel
exakt in der umgekehrten
Reihenfolge des
Anbringungsvorgangs :
1. Trennen Sie das Starthilfekabel
von der schwarzen, negativen (-)
Batterieklemme/Fahrzeugmasse
Ihres Fahrzeugs (4).
2. Trennen Sie das andere Ende des
Starthilfekabels von der
schwarzen, negativen (-)
Batterieklemme/Fahrzeugmasse
des stromabgebenden Fahrzeugs
(3).
3. Trennen Sie das zweite
Starthilfekabel von der roten,
positiven (+) Batterie-/
Starthilfeklemme des
stromabgebenden Fahrzeugs (2).
4. Trennen Sie das andere Ende des
Starthilfekabels von der roten,
positiven (+) Batterie-/
Starthilfeklemme Ihres Fahrzeugs
(1).
6
OAE066004N
