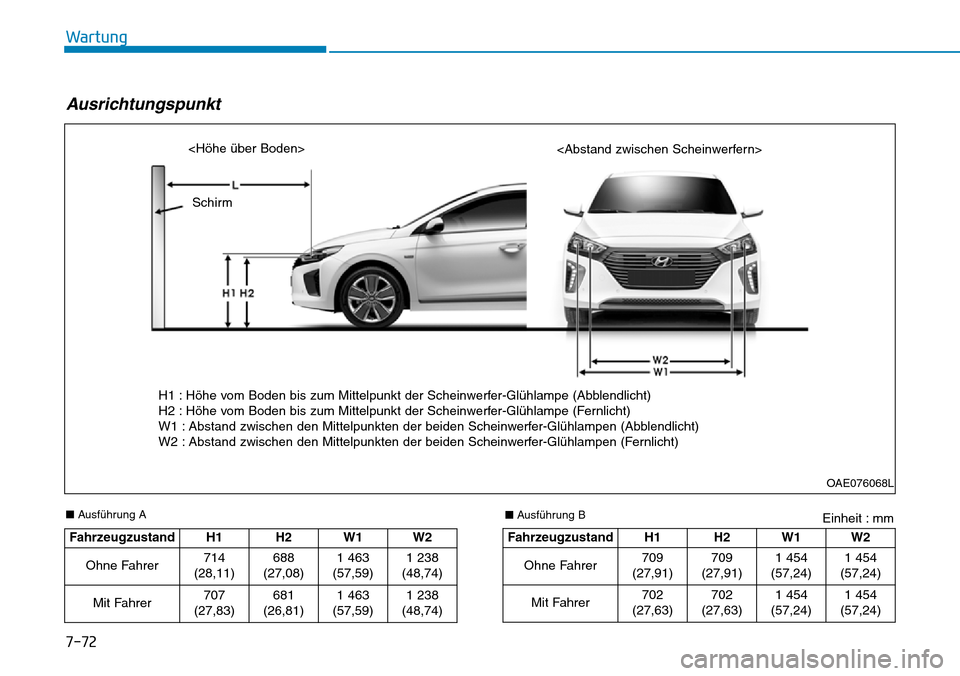

2018 Hyundai Ioniq Plug-in Hybrid Betriebsanleitung (in German)

7-72
Wartung
■Ausführung A
Fahrzeugzustand H1 H2W1 W2
Ohne Fahrer714
(28,11)688
(27,08)
1 463
(57,59)1 238
(48,74)
Mit Fahrer707
(27,83)681
(26,81)
1 463
(57,59)1 238
(48,74)
Fahrzeugzustand H1 H2W1 W2
Ohne Fahrer709
(27,91)709
(27,91)
1 454
(57,24)1 454
(57,24)
Mit Fahrer702
(27,63)702
(27,63)
1 454
(57,24)1 454
(57,24)
■Ausführung BEinheit : mm
Ausrichtungspunkt
OAE076068L

Schirm
H1 : Höhe vom Boden bis zum Mittelpunkt der Scheinwerfer-Glühlampe (Abblendlicht)
H2 : Höhe vom Boden bis zum Mittelpunkt der Scheinwerfer-Glühlampe (Fernlicht)
W1 : Abstand zwischen den Mittelpunkten der beiden Scheinwerfer-Glühlampen (Abblendlicht)
W2 : Abstand zwischen den Mittelpunkten der beiden Scheinwerfer-Glühlampen (Fernlicht)

7-73
7
Wartung

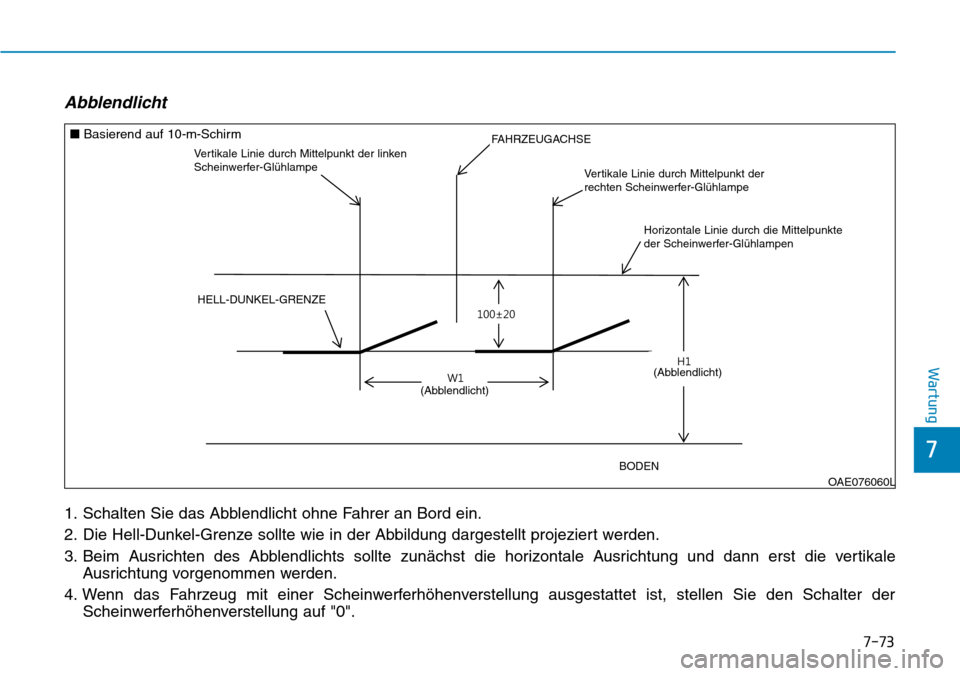

Abblendlicht
1. Schalten Sie das Abblendlicht ohne Fahrer an Bord ein.
2. Die Hell-Dunkel-Grenze sollte wie in der Abbildung dargestellt projeziert werden.
3. Beim Ausrichten des Abblendlichts sollte zunächst die horizontale Ausrichtung und dann erst die vertikale
Ausrichtung vorgenommen werden.
4. Wenn das Fahrzeug mit einer Scheinwerferhöhenverstellung ausgestattet ist, stellen Sie den Schalter der
Scheinwerferhöhenverstellung auf "0".
:&DUD[LV
9HUWLFDOOLQHRIOHIW
KHDGODPSEXOEFHQWHU
&XWRIIOLQH
9HUWLFDOOLQHRIULJKW
KHDGODPSEXOEFHQWHU
+RUL]RQWDOOLQHRI
KHDGODPSEXOEFHQWHU
*5281'
—
+
/RZEHDP
/RZEHDP
OAE076060L
■Basierend auf 10-m-Schirm
Vertikale Linie durch Mittelpunkt der linken
Scheinwerfer-Glühlampe
Vertikale Linie durch Mittelpunkt der
rechten Scheinwerfer-Glühlampe
Horizontale Linie durch die Mittelpunkte
der Scheinwerfer-Glühlampen
FAHRZEUGACHSE
(Abblendlicht)
(Abblendlicht)
HELL-DUNKEL-GRENZE
BODEN

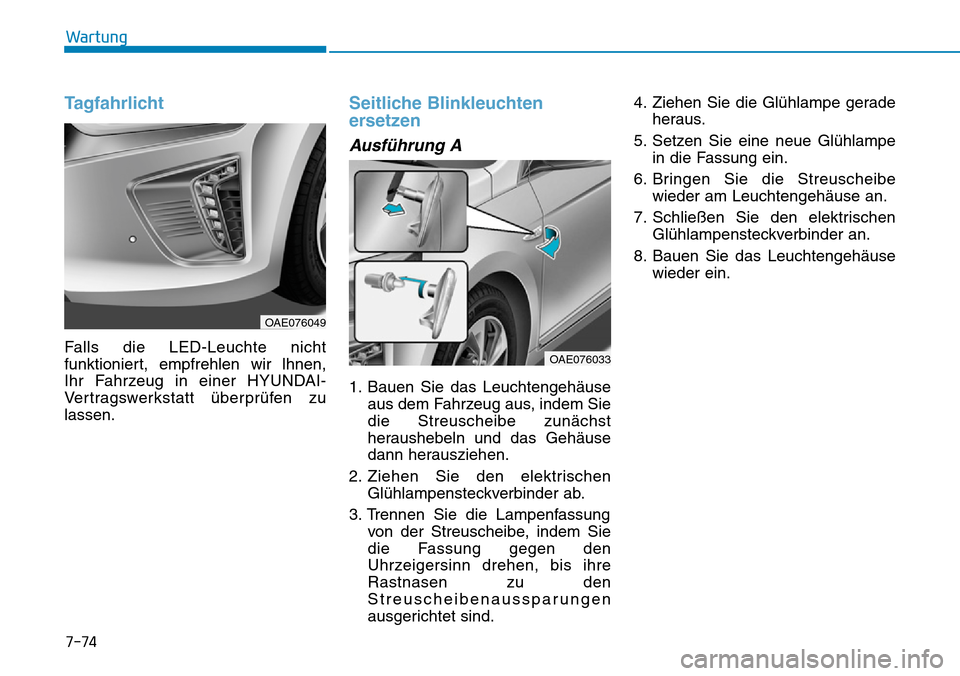

7-74
Wartung
Tagfahrlicht
Falls die LED-Leuchte nicht
funktioniert, empfrehlen wir lhnen,
Ihr Fahrzeug in einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen.
Seitliche Blinkleuchten
ersetzen
Ausführung A
1. Bauen Sie das Leuchtengehäuse
aus dem Fahrzeug aus, indem Sie
die Streuscheibe zunächst
heraushebeln und das Gehäuse
dann herausziehen.
2. Ziehen Sie den elektrischen
Glühlampensteckverbinder ab.
3. Trennen Sie die Lampenfassung
von der Streuscheibe, indem Sie
die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Rastnasen zu den
Streuscheibenaussparungen
ausgerichtet sind.4. Ziehen Sie die Glühlampe gerade
heraus.
5. Setzen Sie eine neue Glühlampe
in die Fassung ein.
6. Bringen Sie die Streuscheibe
wieder am Leuchtengehäuse an.
7. Schließen Sie den elektrischen
Glühlampensteckverbinder an.
8. Bauen Sie das Leuchtengehäuse
wieder ein.
OAE076033
OAE076049

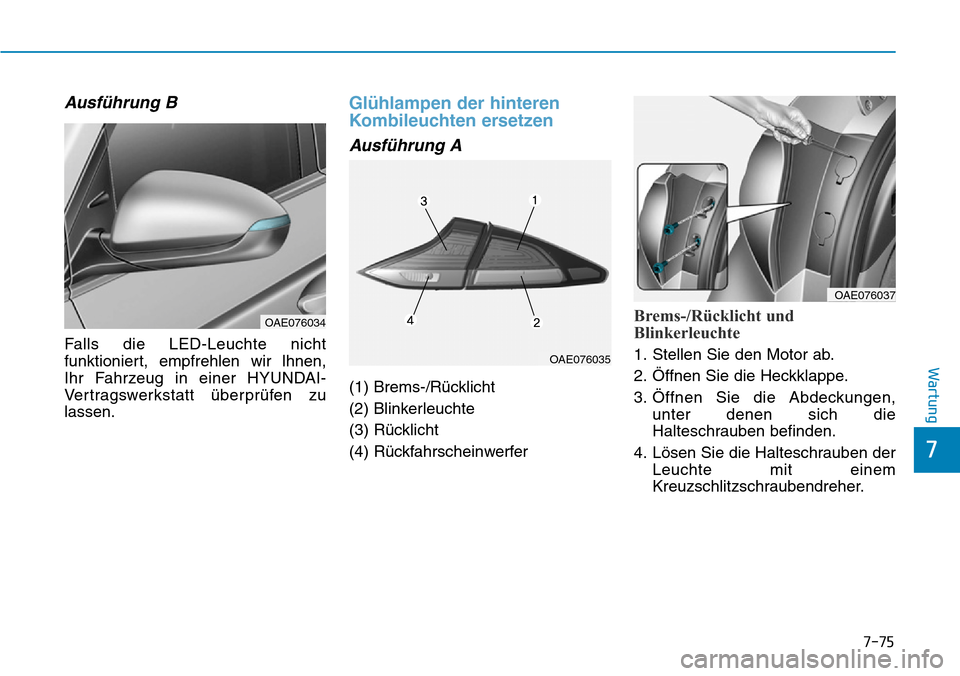

7-75
7
Wartung
Ausführung B
Falls die LED-Leuchte nicht
funktioniert, empfrehlen wir lhnen,
Ihr Fahrzeug in einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen.
Glühlampen der hinteren
Kombileuchten ersetzen
Ausführung A
(1) Brems-/Rücklicht
(2) Blinkerleuchte
(3) Rücklicht
(4) Rückfahrscheinwerfer
Brems-/Rücklicht und
Blinkerleuchte
1. Stellen Sie den Motor ab.
2. Öffnen Sie die Heckklappe.
3. Öffnen Sie die Abdeckungen,
unter denen sich die
Halteschrauben befinden.
4. Lösen Sie die Halteschrauben der
Leuchte mit einem
Kreuzschlitzschraubendreher.OAE076035
OAE076034
OAE076037

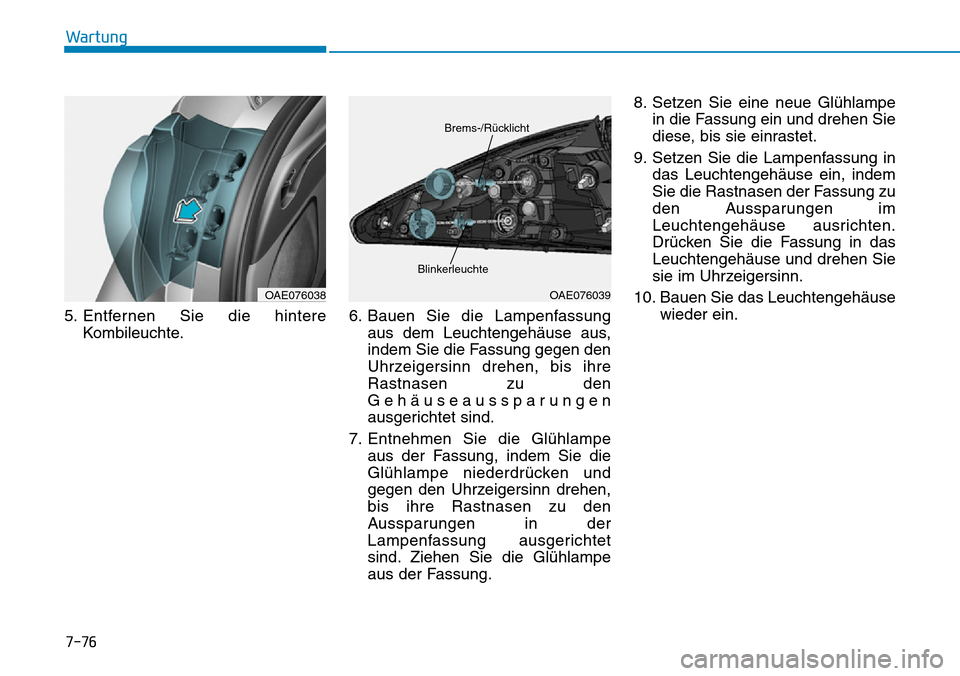

7-76
Wartung
5. Entfernen Sie die hintere
Kombileuchte.6. Bauen Sie die Lampenfassung
aus dem Leuchtengehäuse aus,
indem Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Rastnasen zu den
Gehäuseaussparungen
ausgerichtet sind.
7. Entnehmen Sie die Glühlampe
aus der Fassung, indem Sie die
Glühlampe niederdrücken und
gegen den Uhrzeigersinn drehen,
bis ihre Rastnasen zu den
Aussparungen in der
Lampenfassung ausgerichtet
sind. Ziehen Sie die Glühlampe
aus der Fassung.8. Setzen Sie eine neue Glühlampe
in die Fassung ein und drehen Sie
diese, bis sie einrastet.
9. Setzen Sie die Lampenfassung in
das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im
Leuchtengehäuse ausrichten.
Drücken Sie die Fassung in das
Leuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.
10. Bauen Sie das Leuchtengehäuse
wieder ein.
OAE076039
Brems-/Rücklicht
Blinkerleuchte
OAE076038

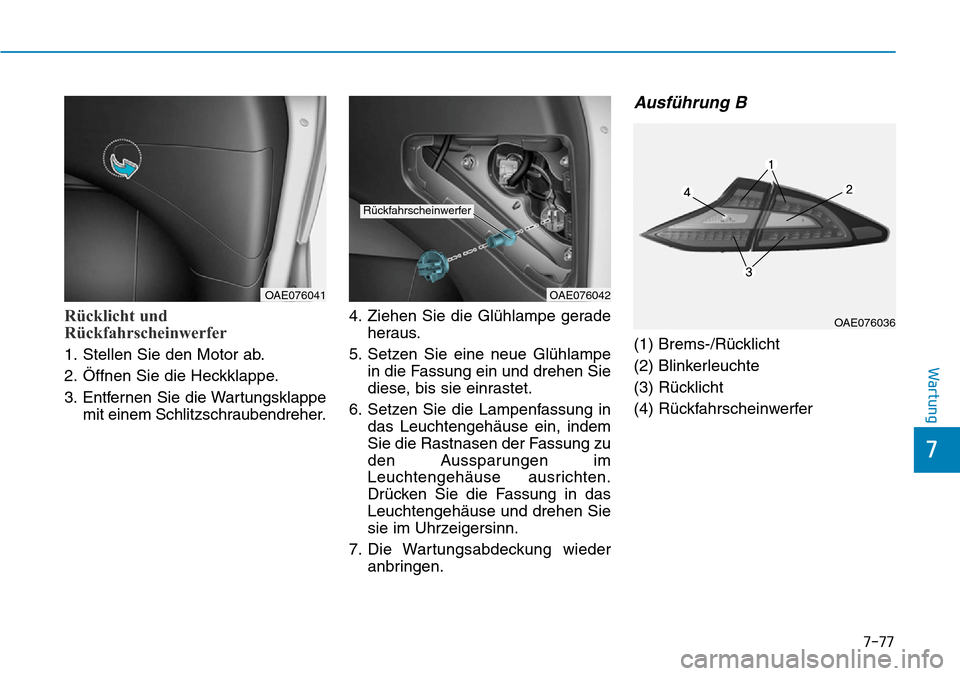

7-77
7
Wartung
Rücklicht und
Rückfahrscheinwerfer
1. Stellen Sie den Motor ab.
2. Öffnen Sie die Heckklappe.
3. Entfernen Sie die Wartungsklappe
mit einem Schlitzschraubendreher.4. Ziehen Sie die Glühlampe gerade
heraus.
5. Setzen Sie eine neue Glühlampe
in die Fassung ein und drehen Sie
diese, bis sie einrastet.
6. Setzen Sie die Lampenfassung in
das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im
Leuchtengehäuse ausrichten.
Drücken Sie die Fassung in das
Leuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.
7. Die Wartungsabdeckung wieder
anbringen.
Ausführung B
(1) Brems-/Rücklicht
(2) Blinkerleuchte
(3) Rücklicht
(4) Rückfahrscheinwerfer
OAE076036
OAE076042
Rückfahrscheinwerfer
OAE076041

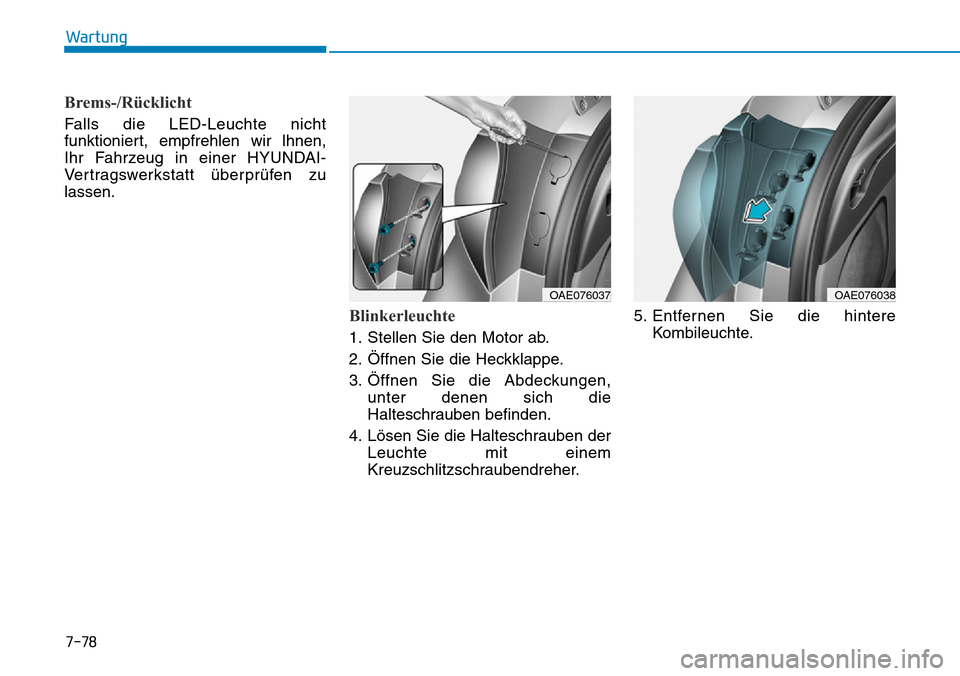

7-78
Wartung
Brems-/Rücklicht
Falls die LED-Leuchte nicht
funktioniert, empfrehlen wir lhnen,
Ihr Fahrzeug in einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen.
Blinkerleuchte
1. Stellen Sie den Motor ab.
2. Öffnen Sie die Heckklappe.
3. Öffnen Sie die Abdeckungen,
unter denen sich die
Halteschrauben befinden.
4. Lösen Sie die Halteschrauben der
Leuchte mit einem
Kreuzschlitzschraubendreher.5. Entfernen Sie die hintere
Kombileuchte.
OAE076038OAE076037

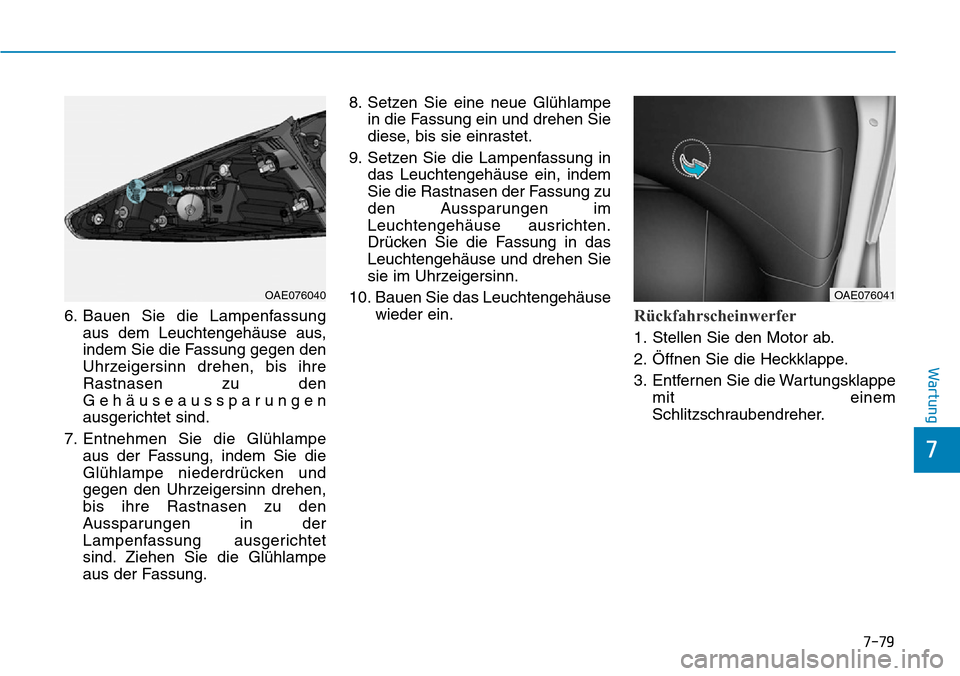

7-79
7
Wartung
6. Bauen Sie die Lampenfassung
aus dem Leuchtengehäuse aus,
indem Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Rastnasen zu den
Gehäuseaussparungen
ausgerichtet sind.
7. Entnehmen Sie die Glühlampe
aus der Fassung, indem Sie die
Glühlampe niederdrücken und
gegen den Uhrzeigersinn drehen,
bis ihre Rastnasen zu den
Aussparungen in der
Lampenfassung ausgerichtet
sind. Ziehen Sie die Glühlampe
aus der Fassung.8. Setzen Sie eine neue Glühlampe
in die Fassung ein und drehen Sie
diese, bis sie einrastet.
9. Setzen Sie die Lampenfassung in
das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im
Leuchtengehäuse ausrichten.
Drücken Sie die Fassung in das
Leuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.
10. Bauen Sie das Leuchtengehäuse
wieder ein.Rückfahrscheinwerfer
1. Stellen Sie den Motor ab.
2. Öffnen Sie die Heckklappe.
3. Entfernen Sie die Wartungsklappe
mit einem
Schlitzschraubendreher.
OAE076041OAE076040
