2018 Hyundai Ioniq Plug-in Hybrid Betriebsanleitung (in German)

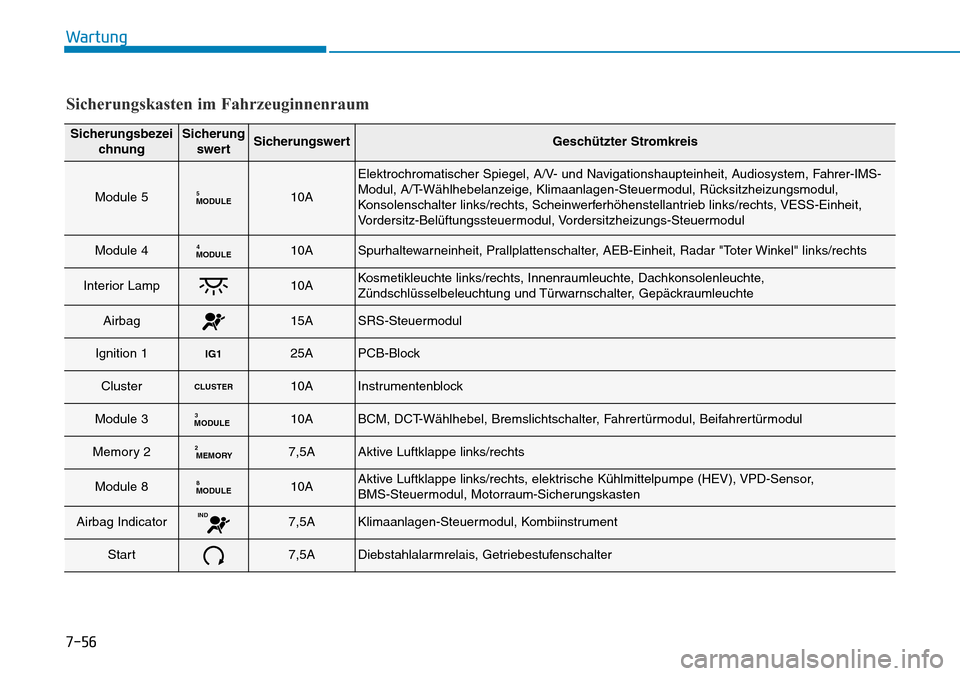

7-56
Wartung
Sicherungskasten im Fahrzeuginnenraum
Sicherungsbezei
chnungSicherung
swertSicherungswertGeschützter Stromkreis
Module 5MODULE510A
Elektrochromatischer Spiegel, A/V- und Navigationshaupteinheit, Audiosystem, Fahrer-IMS-
Modul, A/T-Wählhebelanzeige, Klimaanlagen-Steuermodul, Rücksitzheizungsmodul,
Konsolenschalter links/rechts, Scheinwerferhöhenstellantrieb links/rechts, VESS-Einheit,
Vordersitz-Belüftungssteuermodul, Vordersitzheizungs-Steuermodul
Module 4MODULE410ASpurhaltewarneinheit, Prallplattenschalter, AEB-Einheit, Radar "Toter Winkel" links/rechts
Interior Lamp10AKosmetikleuchte links/rechts, Innenraumleuchte, Dachkonsolenleuchte,
Zündschlüsselbeleuchtung und Türwarnschalter, Gepäckraumleuchte
Airbag15ASRS-Steuermodul
Ignition 1IG125APCB-Block
ClusterCLUSTER10AInstrumentenblock
Module 3MODULE310ABCM, DCT-Wählhebel, Bremslichtschalter, Fahrertürmodul, Beifahrertürmodul
Memory 2MEMORY27,5AAktive Luftklappe links/rechts
Module 8MODULE810AAktive Luftklappe links/rechts, elektrische Kühlmittelpumpe (HEV), VPD-Sensor,
BMS-Steuermodul, Motorraum-Sicherungskasten
Airbag IndicatorIND7,5AKlimaanlagen-Steuermodul, Kombiinstrument
Start7,5ADiebstahlalarmrelais, Getriebestufenschalter

7-57
7
Wartung
Sicherungsbezei
chnungSicherung
swertSicherungswertGeschützter Stromkreis
Module 2MODULE210AMotorraum-Sicherungskasten, drahtloses Ladegerät, BCM, USB-Ladesteckverbinder,
Smartkey-Steuermodul, Audiosystem, A/V- und Navigationshaupteinheit,
elektrisch verstellbarer Außenspiegel, AMP
Button Start 337,5AWegfahrsperrenmodul, Smartkey-Steuermodul
Memory 1MEMORY110ADrahtloses Ladegerät, Kombiinstrument, Fahrer-IMS-Modul, Regensensor, BCM,
Klimaanlagen-Steuermodul, Autolicht- und Fotosensor, Fahrertürmodul, Beifahrertürmodul,
ICM-Relaiskasten (Ein-/Ausklapprelais Außenspiegel)
Multi MediaMULTI
MEDIA10AAudiosystem, A/V- und Navigationshaupteinheit
Electric Water
PumpEWP10AElektrische Kühlmittelpumpe (HEV)
Electric Power
Steering 117,5AEPS-Einheit
Tailgate10AHeckklappenrelais, Tankdeckelschalter, Tankdeckelstellantrieb
Button Start 1115ASmartkey-Steuermodul
Module 7MODULE77,5AVordersitzheizungs-Steuermodul, Vordersitz-Belüftungssteuermodul, Rücksitzheizungsmodul
Heated Steering15ABCM
Sunroof20ASchiebedachmotor
Power Window
Right-handRH25AFensterheberrelais (rechts), Fensterheber-Hauptschalter, Beifahrer-Fensterheberschalter
(Rechtslenkung), Fensterheberschalter hinten (rechts), Fensterheber-Sicherheitsmodul
Fahrerseite (Rechtslenkung), Fensterheberschalter Beifahrerseite (Rechtslenkung)
Sicherungskasten im Fahrzeuginnenraum

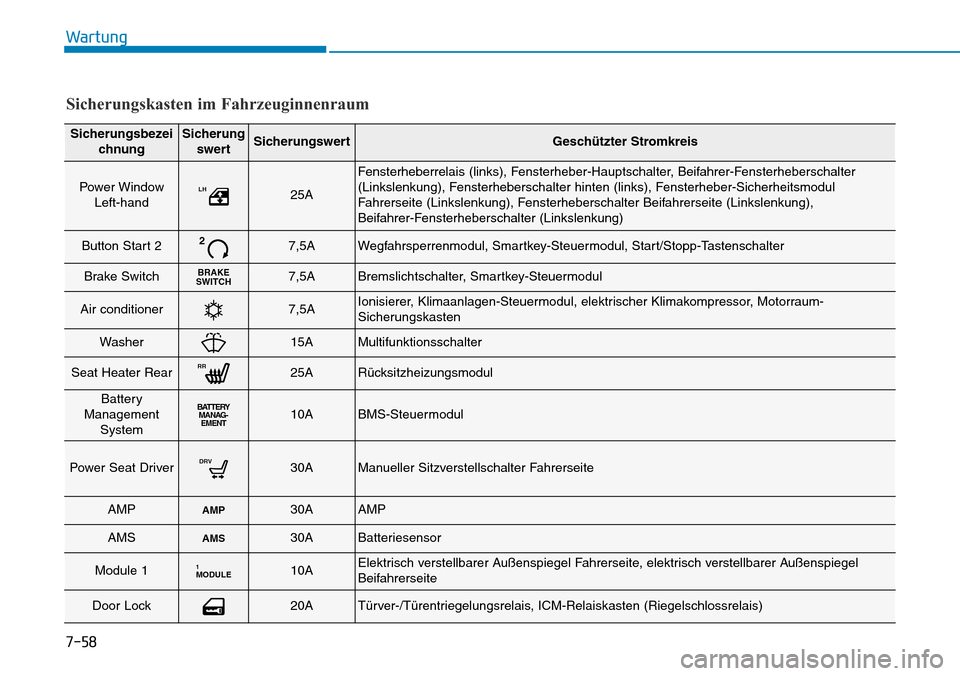

7-58
Wartung
Sicherungsbezei
chnungSicherung
swertSicherungswertGeschützter Stromkreis
Power Window
Left-handLH25A
Fensterheberrelais (links), Fensterheber-Hauptschalter, Beifahrer-Fensterheberschalter
(Linkslenkung), Fensterheberschalter hinten (links), Fensterheber-Sicherheitsmodul
Fahrerseite (Linkslenkung), Fensterheberschalter Beifahrerseite (Linkslenkung),
Beifahrer-Fensterheberschalter (Linkslenkung)
Button Start 227,5AWegfahrsperrenmodul, Smartkey-Steuermodul, Start/Stopp-Tastenschalter
Brake SwitchBRAKE
SWITCH7,5ABremslichtschalter, Smartkey-Steuermodul
Air conditioner7,5AIonisierer, Klimaanlagen-Steuermodul, elektrischer Klimakompressor, Motorraum-
Sicherungskasten
Washer15AMultifunktionsschalter
Seat Heater RearRR25ARücksitzheizungsmodul
Battery
Management
SystemBATTERYMANAG-
EMENT10ABMS-Steuermodul
Power Seat DriverDRV30AManueller Sitzverstellschalter Fahrerseite
AMPAMP30AAMP
AMSAMS30ABatteriesensor
Module 1MODULE110AElektrisch verstellbarer Außenspiegel Fahrerseite, elektrisch verstellbarer Außenspiegel
Beifahrerseite
Door Lock20ATürver-/Türentriegelungsrelais, ICM-Relaiskasten (Riegelschlossrelais)
Sicherungskasten im Fahrzeuginnenraum

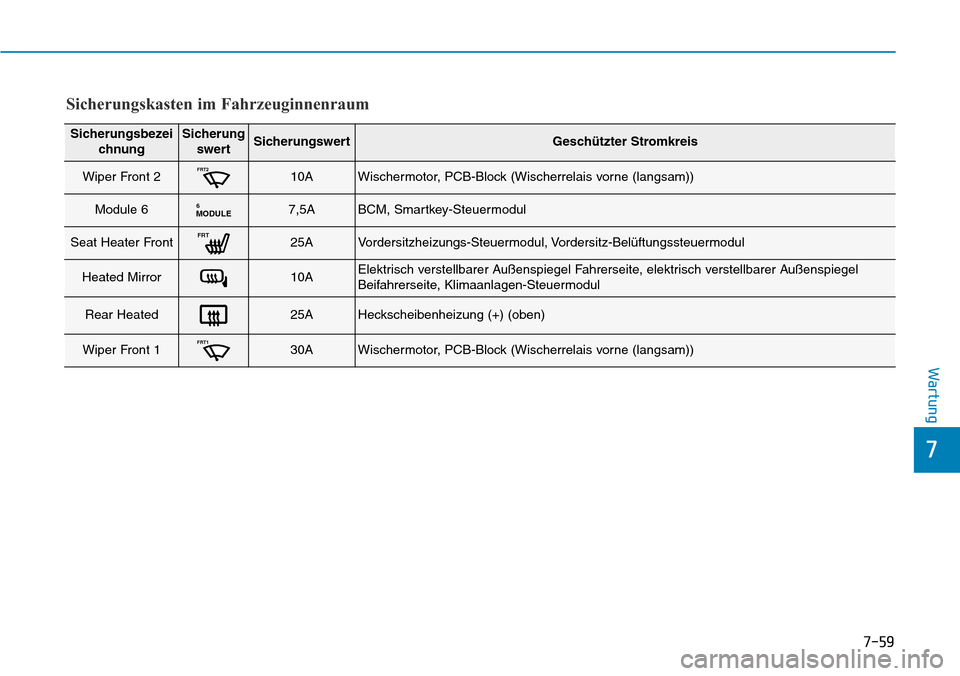

7-59
7
Wartung
Sicherungsbezei
chnungSicherung
swertSicherungswertGeschützter Stromkreis
Wiper Front 2FRT210AWischermotor, PCB-Block (Wischerrelais vorne (langsam))
Module 6MODULE67,5ABCM, Smartkey-Steuermodul
Seat Heater FrontFRT25AVordersitzheizungs-Steuermodul, Vordersitz-Belüftungssteuermodul
Heated Mirror10AElektrisch verstellbarer Außenspiegel Fahrerseite, elektrisch verstellbarer Außenspiegel
Beifahrerseite, Klimaanlagen-Steuermodul
Rear Heated25AHeckscheibenheizung (+) (oben)
Wiper Front 1FRT130AWischermotor, PCB-Block (Wischerrelais vorne (langsam))
Sicherungskasten im Fahrzeuginnenraum

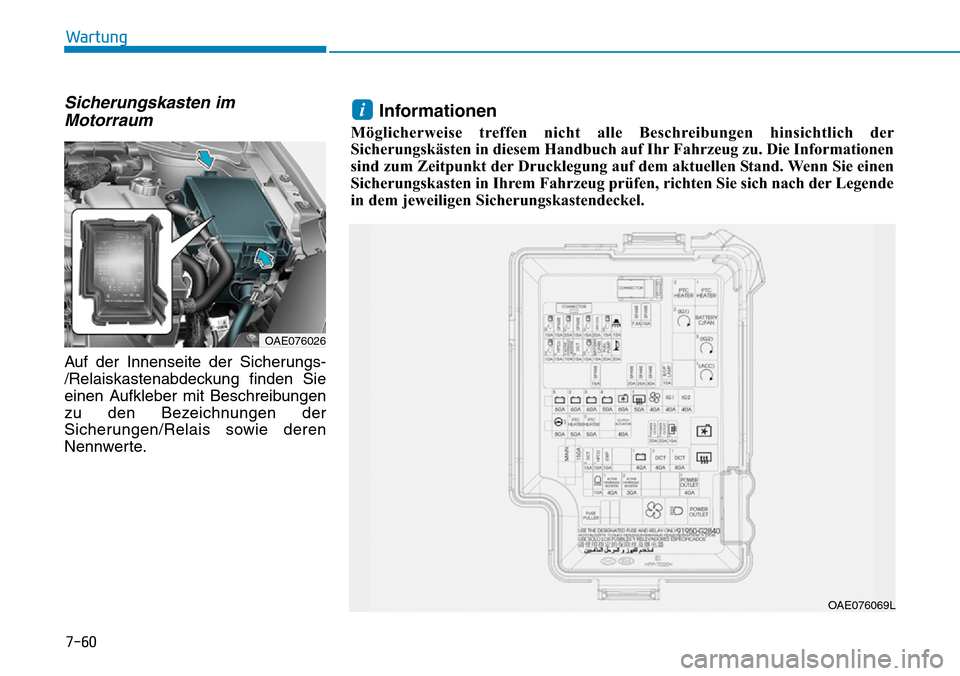

7-60
Wartung
Sicherungskasten im
Motorraum
Auf der Innenseite der Sicherungs-
/Relaiskastenabdeckung finden Sie
einen Aufkleber mit Beschreibungen
zu den Bezeichnungen der
Sicherungen/Relais sowie deren
Nennwerte.
OAE076069L
OAE076026
Informationen
Möglicherweise treffen nicht alle Beschreibungen hinsichtlich der
Sicherungskästen in diesem Handbuch auf Ihr Fahrzeug zu. Die Informationen
sind zum Zeitpunkt der Drucklegung auf dem aktuellen Stand. Wenn Sie einen
Sicherungskasten in Ihrem Fahrzeug prüfen, richten Sie sich nach der Legende
in dem jeweiligen Sicherungskastendeckel.
i

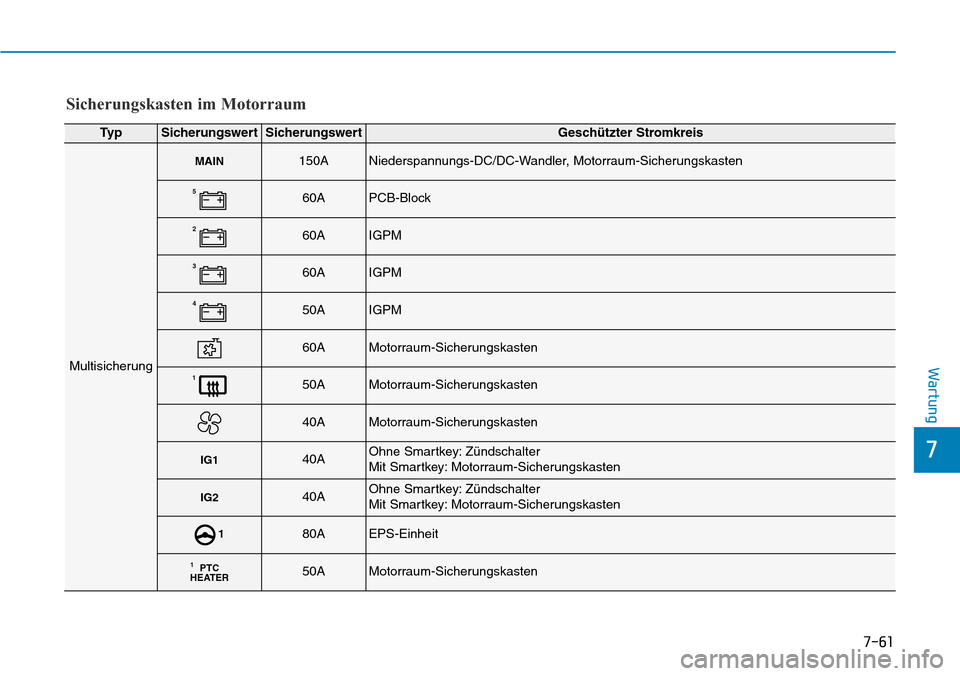

7-61
7
Wartung
Sicherungskasten im Motorraum
Ty pSicherungswertSicherungswertGeschützter Stromkreis
Multisicherung
MAIN150ANiederspannungs-DC/DC-Wandler, Motorraum-Sicherungskasten
560APCB-Block
260AIGPM
360AIGPM
450AIGPM
60AMotorraum-Sicherungskasten
150AMotorraum-Sicherungskasten
40AMotorraum-Sicherungskasten
IG140AOhne Smartkey: Zündschalter
Mit Smartkey: Motorraum-Sicherungskasten
IG240AOhne Smartkey: Zündschalter
Mit Smartkey: Motorraum-Sicherungskasten
180AEPS-Einheit
PTC
HEATER150AMotorraum-Sicherungskasten

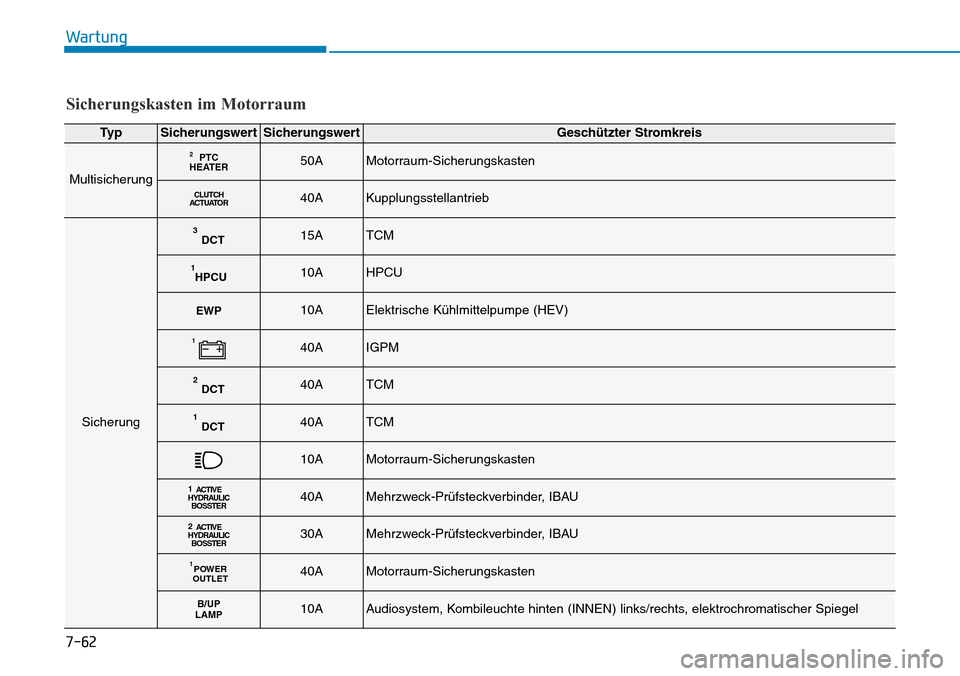

7-62
Wartung
Ty pSicherungswertSicherungswertGeschützter Stromkreis
Multisicherung
PTC
HEATER250AMotorraum-Sicherungskasten
CLUTCH
ACTUATOR40AKupplungsstellantrieb
Sicherung
DCT315ATCM
HPCU110AHPCU
EWP10AElektrische Kühlmittelpumpe (HEV)
140AIGPM
DCT240ATCM
DCT140ATCM
10AMotorraum-Sicherungskasten
1
ACTIVE
HYDRAULIC
BOSSTER40AMehrzweck-Prüfsteckverbinder, IBAU
2
ACTIVE
HYDRAULIC
BOSSTER30AMehrzweck-Prüfsteckverbinder, IBAU
POWER
OUTLET140AMotorraum-Sicherungskasten
B/UP
LAMP10AAudiosystem, Kombileuchte hinten (INNEN) links/rechts, elektrochromatischer Spiegel
Sicherungskasten im Motorraum

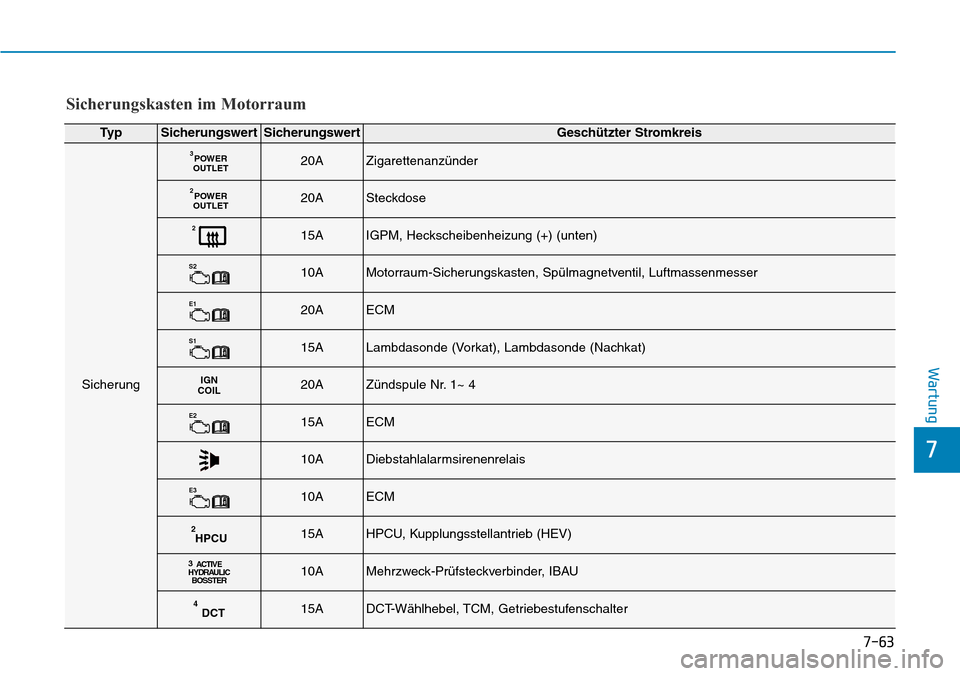

7-63
7
Wartung
Ty pSicherungswertSicherungswertGeschützter Stromkreis
Sicherung
POWER
OUTLET320AZigarettenanzünder
POWER
OUTLET220ASteckdose
215AIGPM, Heckscheibenheizung (+) (unten)
S210AMotorraum-Sicherungskasten, Spülmagnetventil, Luftmassenmesser
E120AECM
S115ALambdasonde (Vorkat), Lambdasonde (Nachkat)
IGN
COIL20AZündspule Nr. 1~ 4
E215AECM
10ADiebstahlalarmsirenenrelais
E310AECM
HPCU215AHPCU, Kupplungsstellantrieb (HEV)
3
ACTIVE
HYDRAULIC
BOSSTER10AMehrzweck-Prüfsteckverbinder, IBAU
DCT415ADCT-Wählhebel, TCM, Getriebestufenschalter
Sicherungskasten im Motorraum
