2018 Hyundai Ioniq Plug-in Hybrid Betriebsanleitung (in German)

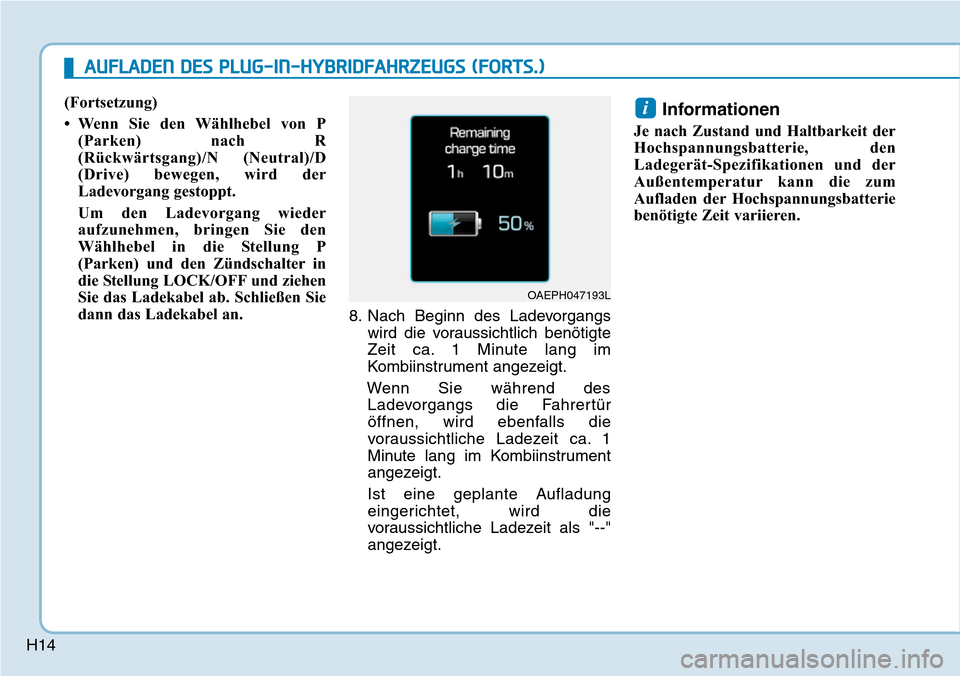

H14(Fortsetzung)
• Wenn Sie den Wählhebel von P
(Parken) nach R
(Rückwärtsgang)/N (Neutral)/D
(Drive) bewegen, wird der
Ladevorgang gestoppt.
Um den Ladevorgang wieder
aufzunehmen, bringen Sie den
Wählhebel in die Stellung P
(Parken) und den Zündschalter in
die Stellung LOCK/OFF und ziehen
Sie das Ladekabel ab. Schließen Sie
dann das Ladekabel an.
8. Nach Beginn des Ladevorgangs
wird die voraussichtlich benötigte
Zeit ca. 1 Minute lang im
Kombiinstrument angezeigt.
Wenn Sie während des
Ladevorgangs die Fahrertür
öffnen, wird ebenfalls die
voraussichtliche Ladezeit ca. 1
Minute lang im Kombiinstrument
angezeigt.
Ist eine geplante Aufladung
eingerichtet, wird die
voraussichtliche Ladezeit als "--"
angezeigt.
Informationen
Je nach Zustand und Haltbarkeit der
Hochspannungsbatterie, den
Ladegerät-Spezifikationen und der
Außentemperatur kann die zum
Aufladen der Hochspannungsbatterie
benötigte Zeit variieren.
i
OAEPH047193L
AUFLADEN DES PLUG-IN-HYBRIDFAHRZEUGS (FORTS.)

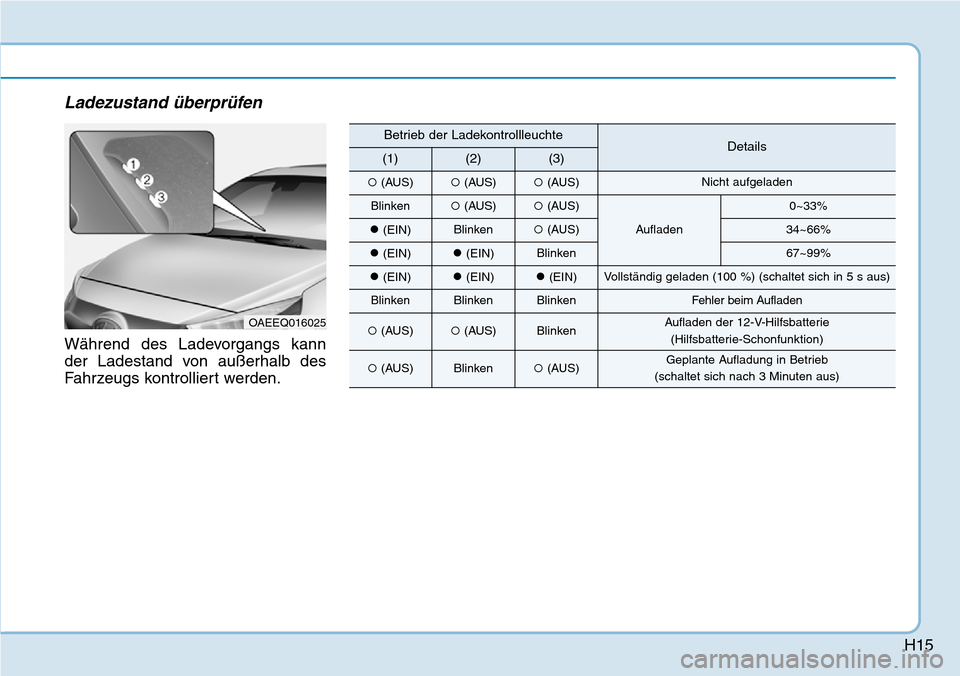

H15
Ladezustand überprüfen
Während des Ladevorgangs kann
der Ladestand von außerhalb des
Fahrzeugs kontrolliert werden.
OAEEQ016025
Betrieb der LadekontrollleuchteDetails(1)(2)(3)
(AUS)(AUS)(AUS)Nicht aufgeladen
Blinken(AUS)(AUS)
Aufladen
0~33%
(EIN)Blinken(AUS)34~66%
(EIN)(EIN)Blinken67~99%
(EIN)(EIN)(EIN)Vollständig geladen (100 %) (schaltet sich in 5 s aus)
BlinkenBlinkenBlinkenFehler beim Aufladen
(AUS)(AUS)BlinkenAufladen der 12-V-Hilfsbatterie
(Hilfsbatterie-Schonfunktion)
(AUS)Blinken(AUS)Geplante Aufladung in Betrieb
(schaltet sich nach 3 Minuten aus)

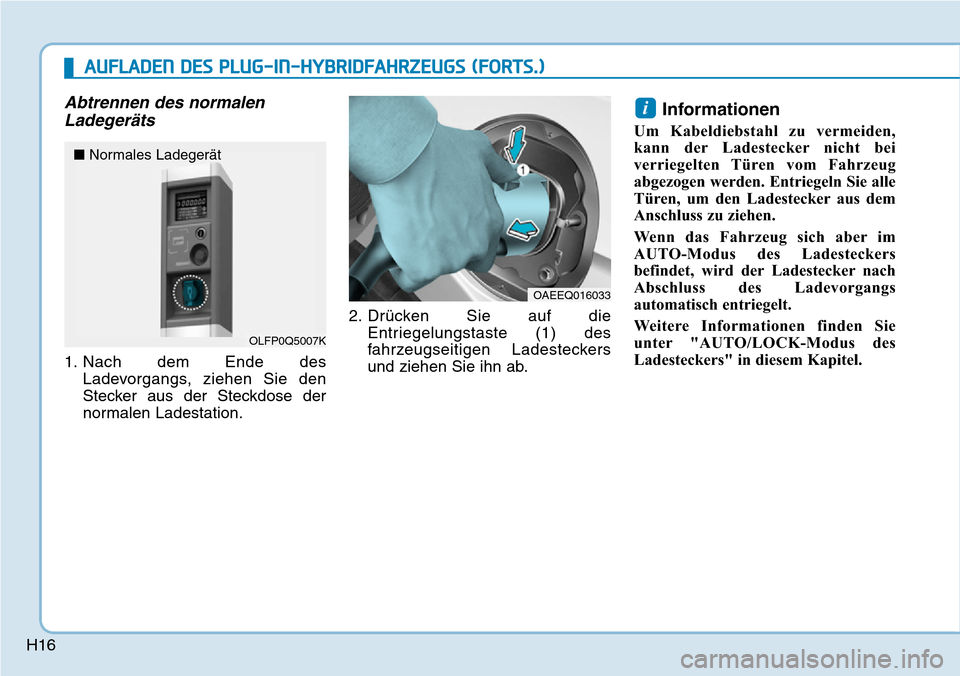

H16
Abtrennen des normalen
Ladegeräts
1. Nach dem Ende des
Ladevorgangs, ziehen Sie den
Stecker aus der Steckdose der
normalen Ladestation.2. Drücken Sie auf die
Entriegelungstaste (1) des
fahrzeugseitigen Ladesteckers
und ziehen Sie ihn ab.
Informationen
Um Kabeldiebstahl zu vermeiden,
kann der Ladestecker nicht bei
verriegelten Türen vom Fahrzeug
abgezogen werden. Entriegeln Sie alle
Türen, um den Ladestecker aus dem
Anschluss zu ziehen.
Wenn das Fahrzeug sich aber im
AUTO-Modus des Ladesteckers
befindet, wird der Ladestecker nach
Abschluss des Ladevorgangs
automatisch entriegelt.
Weitere Informationen finden Sie
unter "AUTO/LOCK-Modus des
Ladesteckers" in diesem Kapitel.
i
AUFLADEN DES PLUG-IN-HYBRIDFAHRZEUGS (FORTS.)
OAEEQ016033
OLFP0Q5007K
■Normales Ladegerät

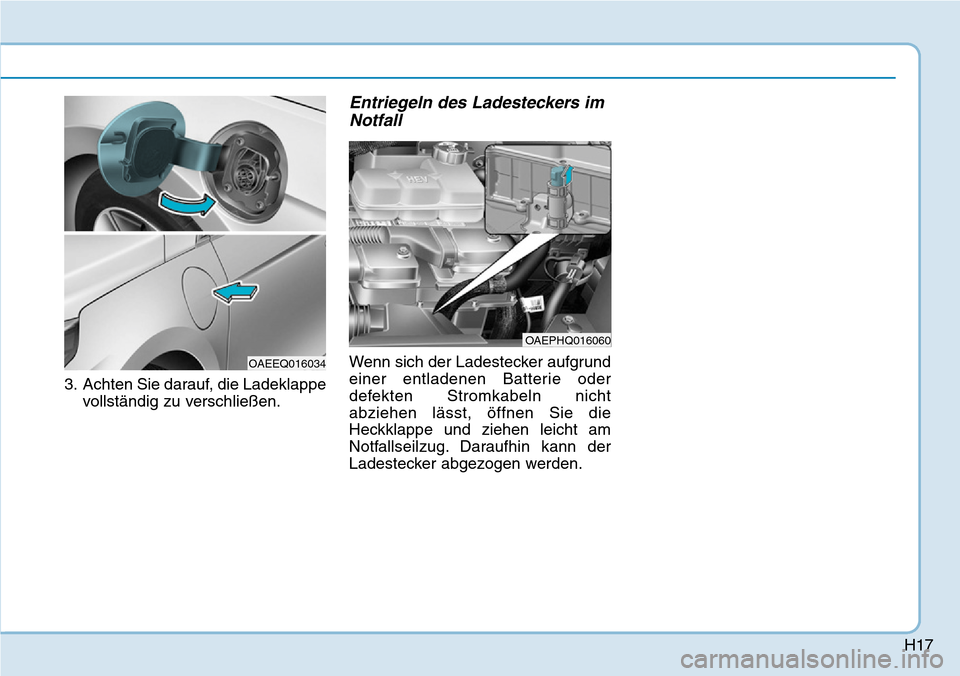

H17
3. Achten Sie darauf, die Ladeklappe
vollständig zu verschließen.
Entriegeln des Ladesteckers im
Notfall
Wenn sich der Ladestecker aufgrund
einer entladenen Batterie oder
defekten Stromkabeln nicht
abziehen lässt, öffnen Sie die
Heckklappe und ziehen leicht am
Notfallseilzug. Daraufhin kann der
Ladestecker abgezogen werden.
OAEPHQ016060
OAEEQ016034

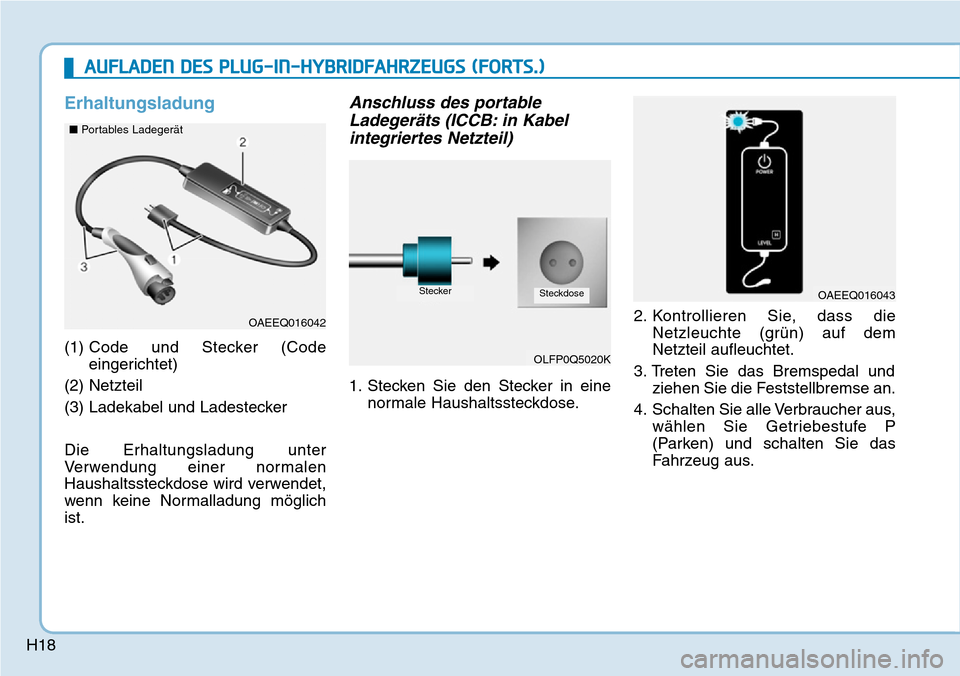

H18
Erhaltungsladung
(1) Code und Stecker (Code
eingerichtet)
(2) Netzteil
(3) Ladekabel und Ladestecker
Die Erhaltungsladung unter
Verwendung einer normalen
Haushaltssteckdose wird verwendet,
wenn keine Normalladung möglich
ist.
Anschluss des portable
Ladegeräts (ICCB: in Kabel
integriertes Netzteil)
1. Stecken Sie den Stecker in eine
normale Haushaltssteckdose.2. Kontrollieren Sie, dass die
Netzleuchte (grün) auf dem
Netzteil aufleuchtet.
3. Treten Sie das Bremspedal und
ziehen Sie die Feststellbremse an.
4. Schalten Sie alle Verbraucher aus,
wählen Sie Getriebestufe P
(Parken) und schalten Sie das
Fahrzeug aus.
OLFP0Q5020K
SteckerSteckdoseOAEEQ016043
AUFLADEN DES PLUG-IN-HYBRIDFAHRZEUGS (FORTS.)
OAEEQ016042 ■Portables Ladegerät

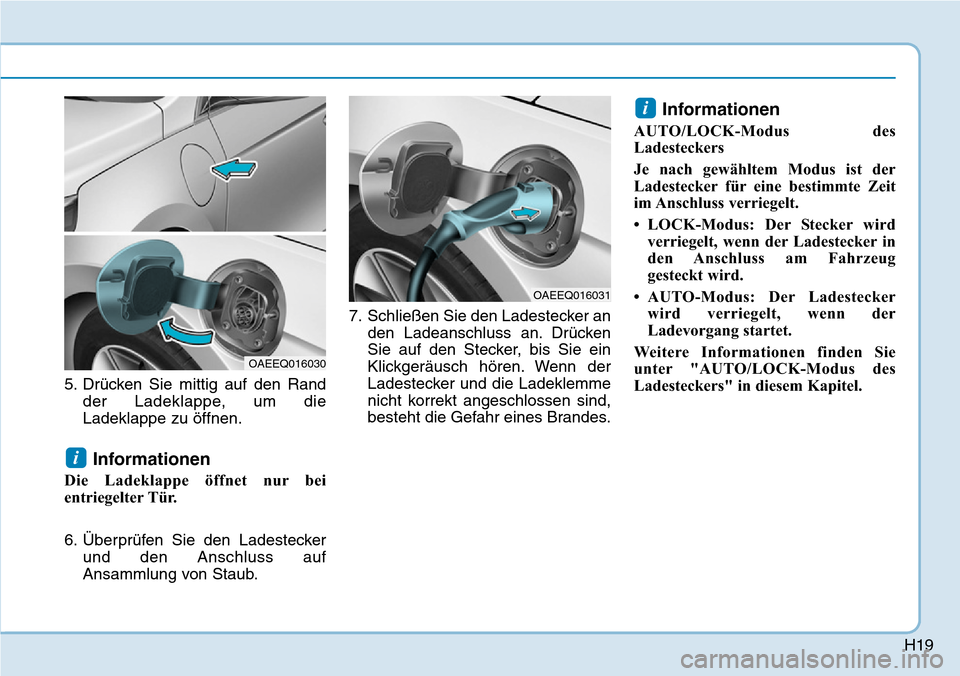

H19
5. Drücken Sie mittig auf den Rand
der Ladeklappe, um die
Ladeklappe zu öffnen.
Informationen
Die Ladeklappe öffnet nur bei
entriegelter Tür.
6. Überprüfen Sie den Ladestecker
und den Anschluss auf
Ansammlung von Staub.7. Schließen Sie den Ladestecker an
den Ladeanschluss an. Drücken
Sie auf den Stecker, bis Sie ein
Klickgeräusch hören. Wenn der
Ladestecker und die Ladeklemme
nicht korrekt angeschlossen sind,
besteht die Gefahr eines Brandes.
Informationen
AUTO/LOCK-Modus des
Ladesteckers
Je nach gewähltem Modus ist der
Ladestecker für eine bestimmte Zeit
im Anschluss verriegelt.
• LOCK-Modus: Der Stecker wird
verriegelt, wenn der Ladestecker in
den Anschluss am Fahrzeug
gesteckt wird.
• AUTO-Modus: Der Ladestecker
wird verriegelt, wenn der
Ladevorgang startet.
Weitere Informationen finden Sie
unter "AUTO/LOCK-Modus des
Ladesteckers" in diesem Kapitel.
i
i
OAEEQ016030
OAEEQ016031

H208. Der Ladevorgang startet
automatisch (Ladekontrollleuchte
blinkt).9. Kontrollieren Sie, ob die
Ladekontrollleuchte der
Hochspannungsbatterie im
Kombiinstrument aufleuchtet. Es
findet kein Ladevorgang statt,
wenn die Ladekontrollleuchte
nicht leuchtet.
Stellen Sie sicher, dass der
Ladestecker korrekt
angeschlossen ist.
Informationen
• Auch wenn das Aufladen möglich
ist, wenn der Zündschalter in der
Stellung ON/START steht, sollten
Sie aus Sicherheitsgründen erst mit
dem Ladevorgang beginnen, wenn
der Zündschalter in der Stellung
LOCK/OFF steht und die
Getriebestufe P (Parken) gewählt
ist. Nach dem Start des
Ladevorgangs können Sie
elektrische Verbraucher wie z.B. das
Radio einschalten, indem Sie den
Zündschalter in die Stellung ACC
oder ON bringen.
(Fortsetzung)
i
AUFLADEN DES PLUG-IN-HYBRIDFAHRZEUGS (FORTS.)
OAEEQ016032OAEEQ016045

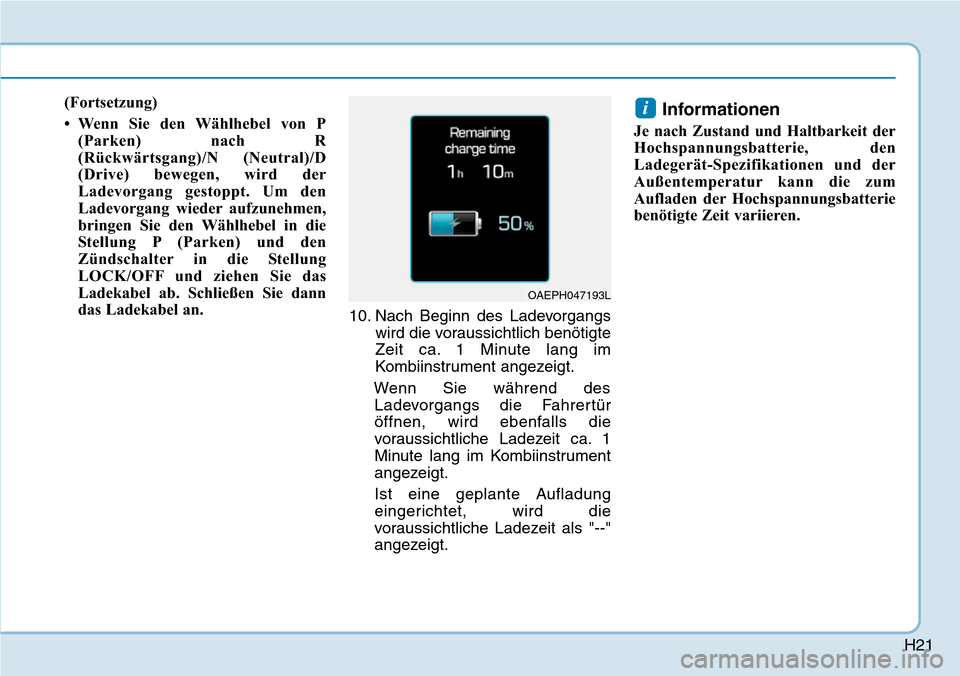

H21
(Fortsetzung)
• Wenn Sie den Wählhebel von P
(Parken) nach R
(Rückwärtsgang)/N (Neutral)/D
(Drive) bewegen, wird der
Ladevorgang gestoppt. Um den
Ladevorgang wieder aufzunehmen,
bringen Sie den Wählhebel in die
Stellung P (Parken) und den
Zündschalter in die Stellung
LOCK/OFF und ziehen Sie das
Ladekabel ab. Schließen Sie dann
das Ladekabel an.
10. Nach Beginn des Ladevorgangs
wird die voraussichtlich benötigte
Zeit ca. 1 Minute lang im
Kombiinstrument angezeigt.
Wenn Sie während des
Ladevorgangs die Fahrertür
öffnen, wird ebenfalls die
voraussichtliche Ladezeit ca. 1
Minute lang im Kombiinstrument
angezeigt.
Ist eine geplante Aufladung
eingerichtet, wird die
voraussichtliche Ladezeit als "--"
angezeigt.Informationen
Je nach Zustand und Haltbarkeit der
Hochspannungsbatterie, den
Ladegerät-Spezifikationen und der
Außentemperatur kann die zum
Aufladen der Hochspannungsbatterie
benötigte Zeit variieren.
i
OAEPH047193L
