2018 Hyundai Ioniq Plug-in Hybrid Betriebsanleitung (in German)

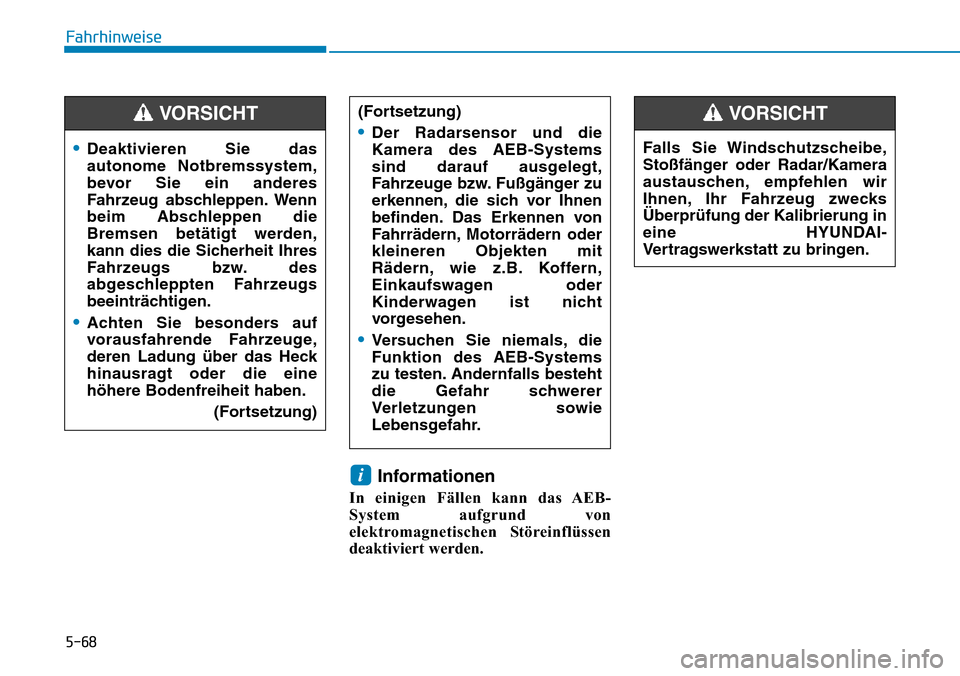

5-68
Fahrhinweise
Informationen
In einigen Fällen kann das AEB-
System aufgrund von
elektromagnetischen Störeinflüssen
deaktiviert werden.
i
•Deaktivieren Sie das
autonome Notbremssystem,
bevor Sie ein anderes
Fahrzeug abschleppen. Wenn
beim Abschleppen die
Bremsen betätigt werden,
kann dies die Sicherheit Ihres
Fahrzeugs bzw. des
abgeschleppten Fahrzeugs
beeinträchtigen.
•Achten Sie besonders auf
vorausfahrende Fahrzeuge,
deren Ladung über das Heck
hinausragt oder die eine
höhere Bodenfreiheit haben.
(Fortsetzung)
VORSICHT(Fortsetzung)
•Der Radarsensor und die
Kamera des AEB-Systems
sind darauf ausgelegt,
Fahrzeuge bzw. Fußgänger zu
erkennen, die sich vor Ihnen
befinden. Das Erkennen von
Fahrrädern, Motorrädern oder
kleineren Objekten mit
Rädern, wie z.B. Koffern,
Einkaufswagen oder
Kinderwagen ist nicht
vorgesehen.
•Versuchen Sie niemals, die
Funktion des AEB-Systems
zu testen. Andernfalls besteht
die Gefahr schwerer
Verletzungen sowie
Lebensgefahr.
Falls Sie Windschutzscheibe,
Stoßfänger oder Radar/Kamera
austauschen, empfehlen wir
Ihnen, Ihr Fahrzeug zwecks
Überprüfung der Kalibrierung in
eine HYUNDAI-
Vertragswerkstatt zu bringen.
VORSICHT

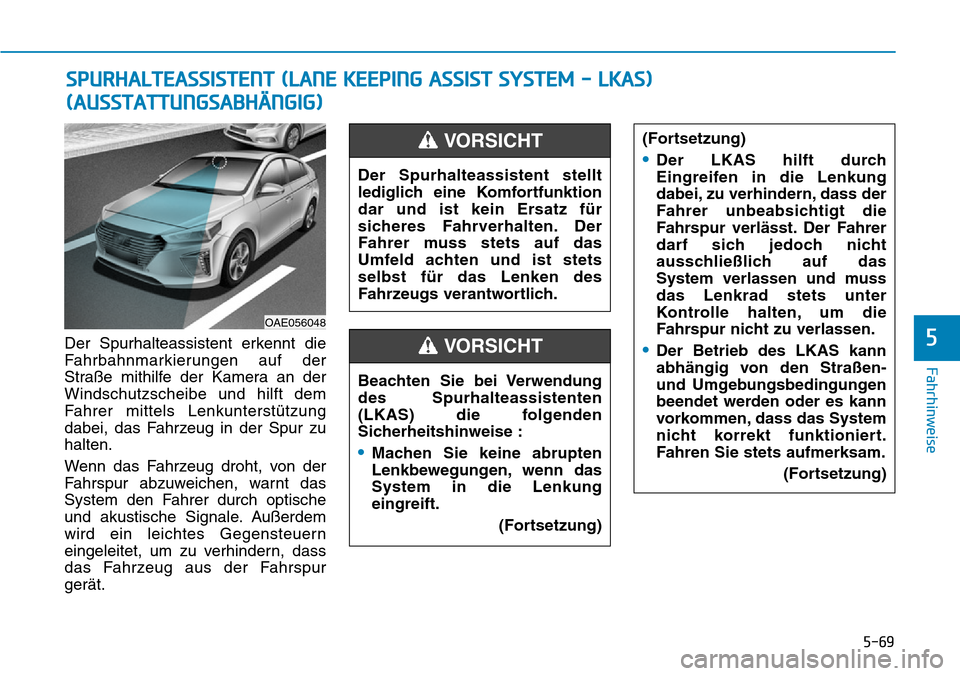

5-69
Fahrhinweise
5Der Spurhalteassistent erkennt die
Fahrbahnmarkierungen auf der
Straße mithilfe der Kamera an der
Windschutzscheibe und hilft dem
Fahrer mittels Lenkunterstützung
dabei, das Fahrzeug in der Spur zu
halten.
Wenn das Fahrzeug droht, von der
Fahrspur abzuweichen, warnt das
System den Fahrer durch optische
und akustische Signale. Außerdem
wird ein leichtes Gegensteuern
eingeleitet, um zu verhindern, dass
das Fahrzeug aus der Fahrspur
gerät.
SPURHALTEASSISTENT (LANE KEEPING ASSIST SYSTEM - LKAS)
(AUSSTATTUNGSABHÄNGIG)
OAE056048
Der Spurhalteassistent stellt
lediglich eine Komfortfunktion
dar und ist kein Ersatz für
sicheres Fahrverhalten. Der
Fahrer muss stets auf das
Umfeld achten und ist stets
selbst für das Lenken des
Fahrzeugs verantwortlich.
VORSICHT
Beachten Sie bei Verwendung
des Spurhalteassistenten
(LKAS) die folgenden
Sicherheitshinweise :
•Machen Sie keine abrupten
Lenkbewegungen, wenn das
System in die Lenkung
eingreift.
(Fortsetzung)
(Fortsetzung)
•Der LKAS hilft durch
Eingreifen in die Lenkung
dabei, zu verhindern, dass der
Fahrer unbeabsichtigt die
Fahrspur verlässt. Der Fahrer
darf sich jedoch nicht
ausschließlich auf das
System verlassen und muss
das Lenkrad stets unter
Kontrolle halten, um die
Fahrspur nicht zu verlassen.
•Der Betrieb des LKAS kann
abhängig von den Straßen-
und Umgebungsbedingungen
beendet werden oder es kann
vorkommen, dass das System
nicht korrekt funktioniert.
Fahren Sie stets aufmerksam.
(Fortsetzung)VORSICHT

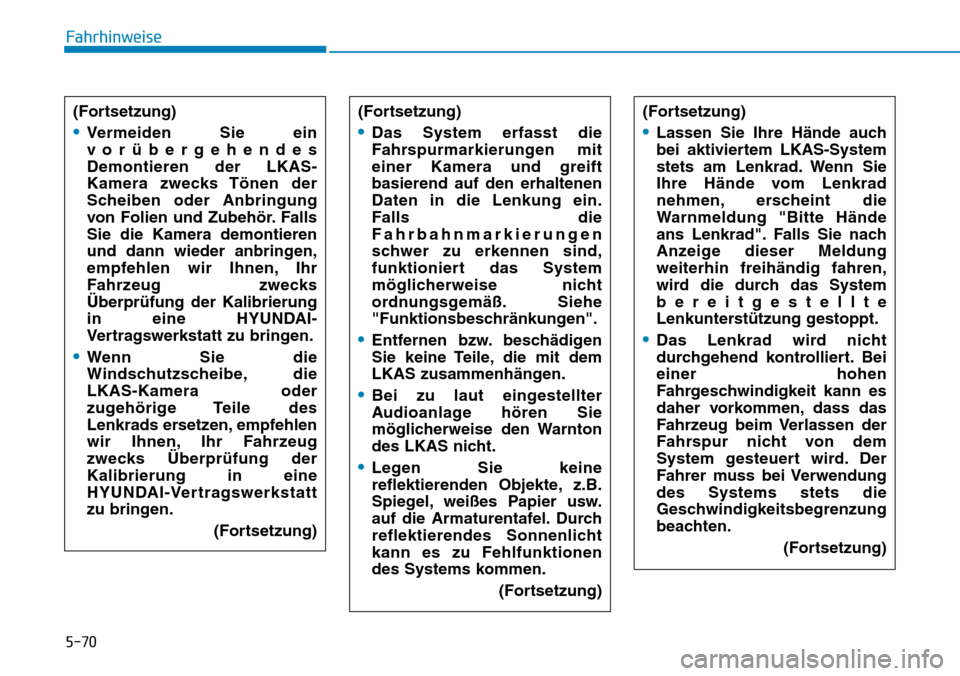

5-70
Fahrhinweise
(Fortsetzung)
•Vermeiden Sie ein
vorübergehendes
Demontieren der LKAS-
Kamera zwecks Tönen der
Scheiben oder Anbringung
von Folien und Zubehör. Falls
Sie die Kamera demontieren
und dann wieder anbringen,
empfehlen wir Ihnen, Ihr
Fahrzeug zwecks
Überprüfung der Kalibrierung
in eine HYUNDAI-
Vertragswerkstatt zu bringen.
•Wenn Sie die
Windschutzscheibe, die
LKAS-Kamera oder
zugehörige Teile des
Lenkrads ersetzen, empfehlen
wir Ihnen, Ihr Fahrzeug
zwecks Überprüfung der
Kalibrierung in eine
HYUNDAI-Vertragswerkstatt
zu bringen.
(Fortsetzung)
(Fortsetzung)
•Das System erfasst die
Fahrspurmarkierungen mit
einer Kamera und greift
basierend auf den erhaltenen
Daten in die Lenkung ein.
Falls die
Fahrbahnmarkierungen
schwer zu erkennen sind,
funktioniert das System
möglicherweise nicht
ordnungsgemäß. Siehe
"Funktionsbeschränkungen".
•Entfernen bzw. beschädigen
Sie keine Teile, die mit dem
LKAS zusammenhängen.
•Bei zu laut eingestellter
Audioanlage hören Sie
möglicherweise den Warnton
des LKAS nicht.
•Legen Sie keine
reflektierenden Objekte, z.B.
Spiegel, weißes Papier usw.
auf die Armaturentafel. Durch
reflektierendes Sonnenlicht
kann es zu Fehlfunktionen
des Systems kommen.
(Fortsetzung)
(Fortsetzung)
•Lassen Sie Ihre Hände auch
bei aktiviertem LKAS-System
stets am Lenkrad. Wenn Sie
Ihre Hände vom Lenkrad
nehmen, erscheint die
Warnmeldung "Bitte Hände
ans Lenkrad". Falls Sie nach
Anzeige dieser Meldung
weiterhin freihändig fahren,
wird die durch das System
bereitgestellte
Lenkunterstützung gestoppt.
•Das Lenkrad wird nicht
durchgehend kontrolliert. Bei
einer hohen
Fahrgeschwindigkeit kann es
daher vorkommen, dass das
Fahrzeug beim Verlassen der
Fahrspur nicht von dem
System gesteuert wird. Der
Fahrer muss bei Verwendung
des Systems stets die
Geschwindigkeitsbegrenzung
beachten.
(Fortsetzung)

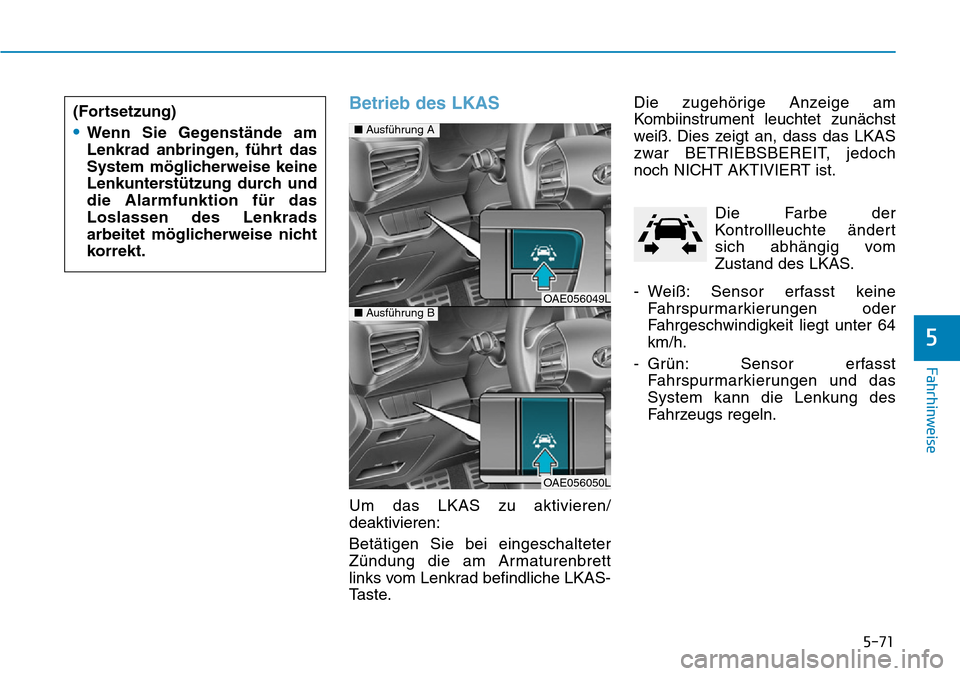

5-71
Fahrhinweise
5
Betrieb des LKAS
Um das LKAS zu aktivieren/
deaktivieren:
Betätigen Sie bei eingeschalteter
Zündung die am Armaturenbrett
links vom Lenkrad befindliche LKAS-
Taste.Die zugehörige Anzeige am
Kombiinstrument leuchtet zunächst
weiß. Dies zeigt an, dass das LKAS
zwar BETRIEBSBEREIT, jedoch
noch NICHT AKTIVIERT ist.
Die Farbe der
Kontrollleuchte ändert
sich abhängig vom
Zustand des LKAS.
- Weiß: Sensor erfasst keine
Fahrspurmarkierungen oder
Fahrgeschwindigkeit liegt unter 64
km/h.
- Grün: Sensor erfasst
Fahrspurmarkierungen und das
System kann die Lenkung des
Fahrzeugs regeln. (Fortsetzung)
•Wenn Sie Gegenstände am
Lenkrad anbringen, führt das
System möglicherweise keine
Lenkunterstützung durch und
die Alarmfunktion für das
Loslassen des Lenkrads
arbeitet möglicherweise nicht
korrekt.■Ausführung A
OAE056049L■Ausführung B
OAE056050L

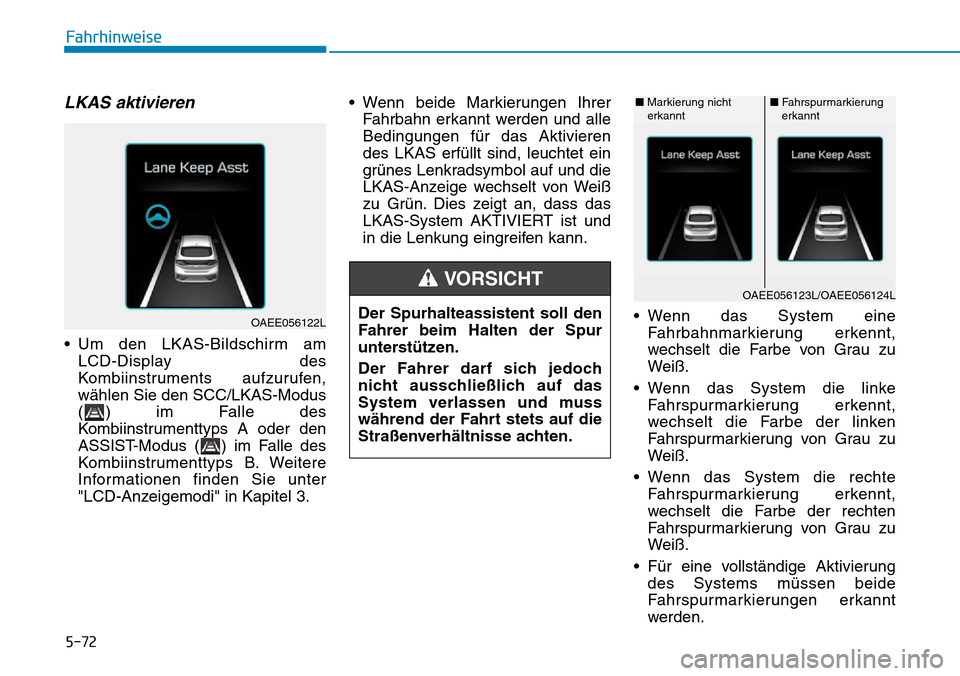

5-72
Fahrhinweise
LKAS aktivieren
• Um den LKAS-Bildschirm am
LCD-Display des
Kombiinstruments aufzurufen,
wählen Sie den SCC/LKAS-Modus
( ) im Falle des
Kombiinstrumenttyps A oder den
ASSIST-Modus ( ) im Falle des
Kombiinstrumenttyps B. Weitere
Informationen finden Sie unter
"LCD-Anzeigemodi" in Kapitel 3.• Wenn beide Markierungen Ihrer
Fahrbahn erkannt werden und alle
Bedingungen für das Aktivieren
des LKAS erfüllt sind, leuchtet ein
grünes Lenkradsymbol auf und die
LKAS-Anzeige wechselt von Weiß
zu Grün. Dies zeigt an, dass das
LKAS-System AKTIVIERT ist und
in die Lenkung eingreifen kann.
• Wenn das System eine
Fahrbahnmarkierung erkennt,
wechselt die Farbe von Grau zu
Weiß.
• Wenn das System die linke
Fahrspurmarkierung erkennt,
wechselt die Farbe der linken
Fahrspurmarkierung von Grau zu
Weiß.
• Wenn das System die rechte
Fahrspurmarkierung erkennt,
wechselt die Farbe der rechten
Fahrspurmarkierung von Grau zu
Weiß.
• Für eine vollständige Aktivierung
des Systems müssen beide
Fahrspurmarkierungen erkannt
werden.
■Markierung nicht
erkannt■Fahrspurmarkierung
erkannt
OAEE056123L/OAEE056124L
OAEE056122LDer Spurhalteassistent soll den
Fahrer beim Halten der Spur
unterstützen.
Der Fahrer darf sich jedoch
nicht ausschließlich auf das
System verlassen und muss
während der Fahrt stets auf die
Straßenverhältnisse achten.
VORSICHT

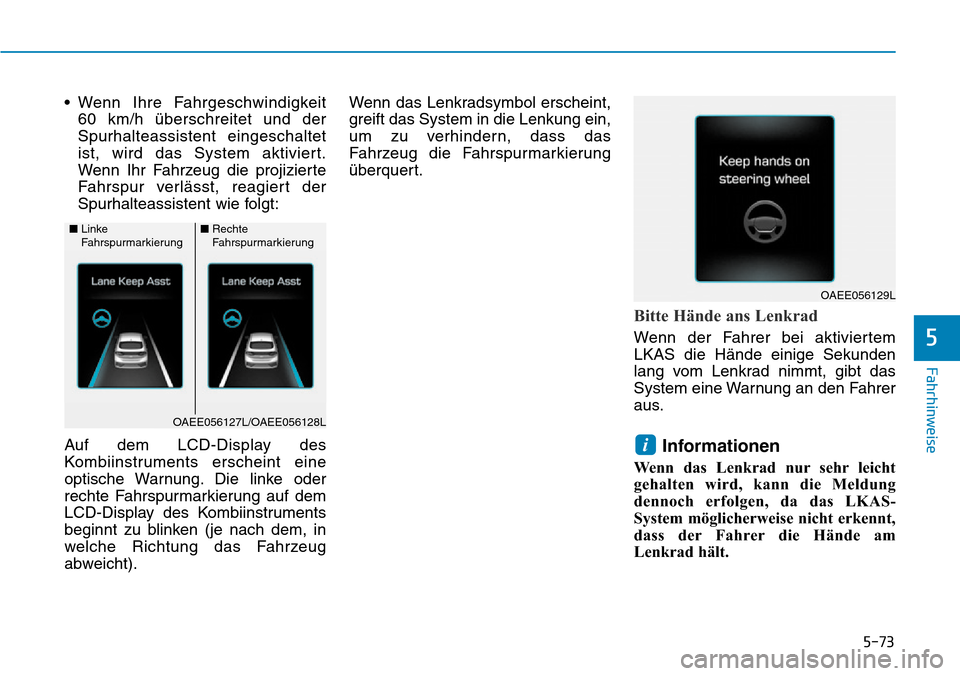

5-73
Fahrhinweise
5
• Wenn Ihre Fahrgeschwindigkeit
60 km/h überschreitet und der
Spurhalteassistent eingeschaltet
ist, wird das System aktiviert.
Wenn Ihr Fahrzeug die projizierte
Fahrspur verlässt, reagiert der
Spurhalteassistent wie folgt:
Auf dem LCD-Display des
Kombiinstruments erscheint eine
optische Warnung. Die linke oder
rechte Fahrspurmarkierung auf dem
LCD-Display des Kombiinstruments
beginnt zu blinken (je nach dem, in
welche Richtung das Fahrzeug
abweicht).Wenn das Lenkradsymbol erscheint,
greift das System in die Lenkung ein,
um zu verhindern, dass das
Fahrzeug die Fahrspurmarkierung
überquert.
Bitte Hände ans Lenkrad
Wenn der Fahrer bei aktiviertem
LKAS die Hände einige Sekunden
lang vom Lenkrad nimmt, gibt das
System eine Warnung an den Fahrer
aus.
Informationen
Wenn das Lenkrad nur sehr leicht
gehalten wird, kann die Meldung
dennoch erfolgen, da das LKAS-
System möglicherweise nicht erkennt,
dass der Fahrer die Hände am
Lenkrad hält.
i
■Linke
Fahrspurmarkierung■Rechte
Fahrspurmarkierung
OAEE056127L/OAEE056128L
OAEE056129L

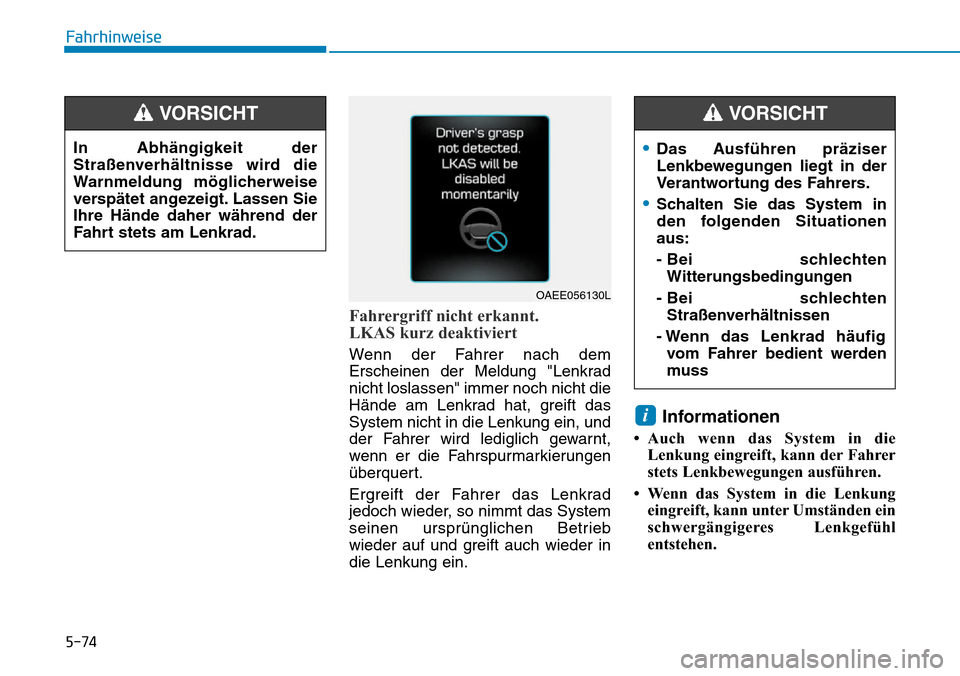

5-74
Fahrhinweise
Fahrergriff nicht erkannt.
LKAS kurz deaktiviert
Wenn der Fahrer nach dem
Erscheinen der Meldung "Lenkrad
nicht loslassen" immer noch nicht die
Hände am Lenkrad hat, greift das
System nicht in die Lenkung ein, und
der Fahrer wird lediglich gewarnt,
wenn er die Fahrspurmarkierungen
überquert.
Ergreift der Fahrer das Lenkrad
jedoch wieder, so nimmt das System
seinen ursprünglichen Betrieb
wieder auf und greift auch wieder in
die Lenkung ein.
Informationen
• Auch wenn das System in die
Lenkung eingreift, kann der Fahrer
stets Lenkbewegungen ausführen.
• Wenn das System in die Lenkung
eingreift, kann unter Umständen ein
schwergängigeres Lenkgefühl
entstehen.
i
In Abhängigkeit der
Straßenverhältnisse wird die
Warnmeldung möglicherweise
verspätet angezeigt. Lassen Sie
Ihre Hände daher während der
Fahrt stets am Lenkrad.
VORSICHT
OAEE056130L
•Das Ausführen präziser
Lenkbewegungen liegt in der
Verantwortung des Fahrers.
•Schalten Sie das System in
den folgenden Situationen
aus:
- Bei schlechten
Witterungsbedingungen
- Bei schlechten
Straßenverhältnissen
- Wenn das Lenkrad häufig
vom Fahrer bedient werden
muss
VORSICHT

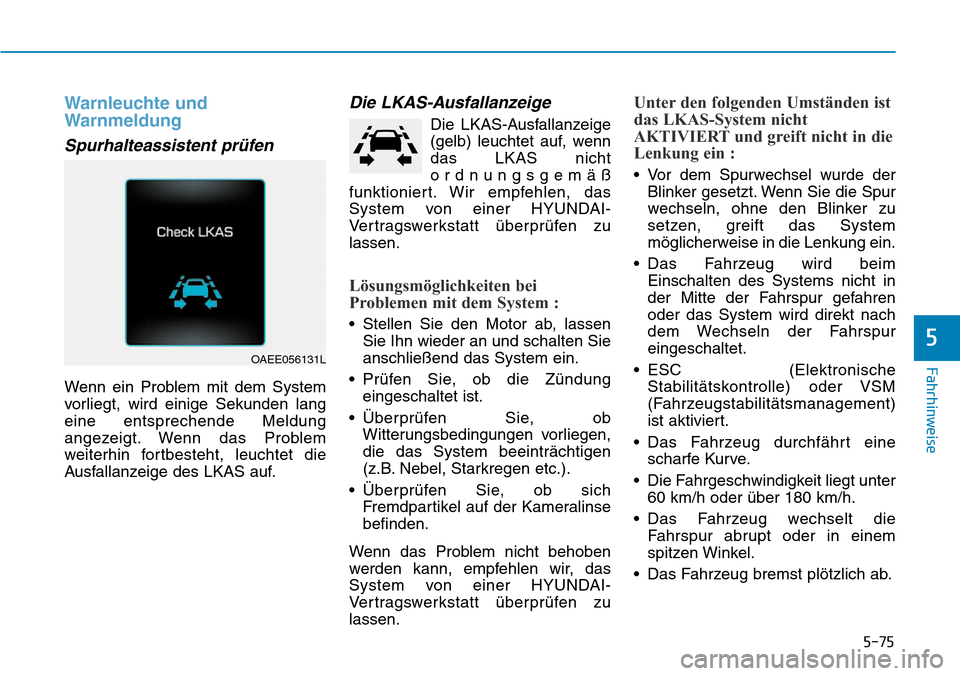

5-75
Fahrhinweise
5
Warnleuchte und
Warnmeldung
Spurhalteassistent prüfen
Wenn ein Problem mit dem System
vorliegt, wird einige Sekunden lang
eine entsprechende Meldung
angezeigt. Wenn das Problem
weiterhin fortbesteht, leuchtet die
Ausfallanzeige des LKAS auf.
Die LKAS-Ausfallanzeige
Die LKAS-Ausfallanzeige
(gelb) leuchtet auf, wenn
das LKAS nicht
ordnungsgemäß
funktioniert. Wir empfehlen, das
System von einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen.
Lösungsmöglichkeiten bei
Problemen mit dem System :
• Stellen Sie den Motor ab, lassen
Sie Ihn wieder an und schalten Sie
anschließend das System ein.
• Prüfen Sie, ob die Zündung
eingeschaltet ist.
• Überprüfen Sie, ob
Witterungsbedingungen vorliegen,
die das System beeinträchtigen
(z.B. Nebel, Starkregen etc.).
• Überprüfen Sie, ob sich
Fremdpartikel auf der Kameralinse
befinden.
Wenn das Problem nicht behoben
werden kann, empfehlen wir, das
System von einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen.
Unter den folgenden Umständen ist
das LKAS-System nicht
AKTIVIERT und greift nicht in die
Lenkung ein :
• Vor dem Spurwechsel wurde der
Blinker gesetzt. Wenn Sie die Spur
wechseln, ohne den Blinker zu
setzen, greift das System
möglicherweise in die Lenkung ein.
• Das Fahrzeug wird beim
Einschalten des Systems nicht in
der Mitte der Fahrspur gefahren
oder das System wird direkt nach
dem Wechseln der Fahrspur
eingeschaltet.
• ESC (Elektronische
Stabilitätskontrolle) oder VSM
(Fahrzeugstabilitätsmanagement)
ist aktiviert.
• Das Fahrzeug durchfährt eine
scharfe Kurve.
• Die Fahrgeschwindigkeit liegt unter
60 km/h oder über 180 km/h.
• Das Fahrzeug wechselt die
Fahrspur abrupt oder in einem
spitzen Winkel.
• Das Fahrzeug bremst plötzlich ab.
OAEE056131L
