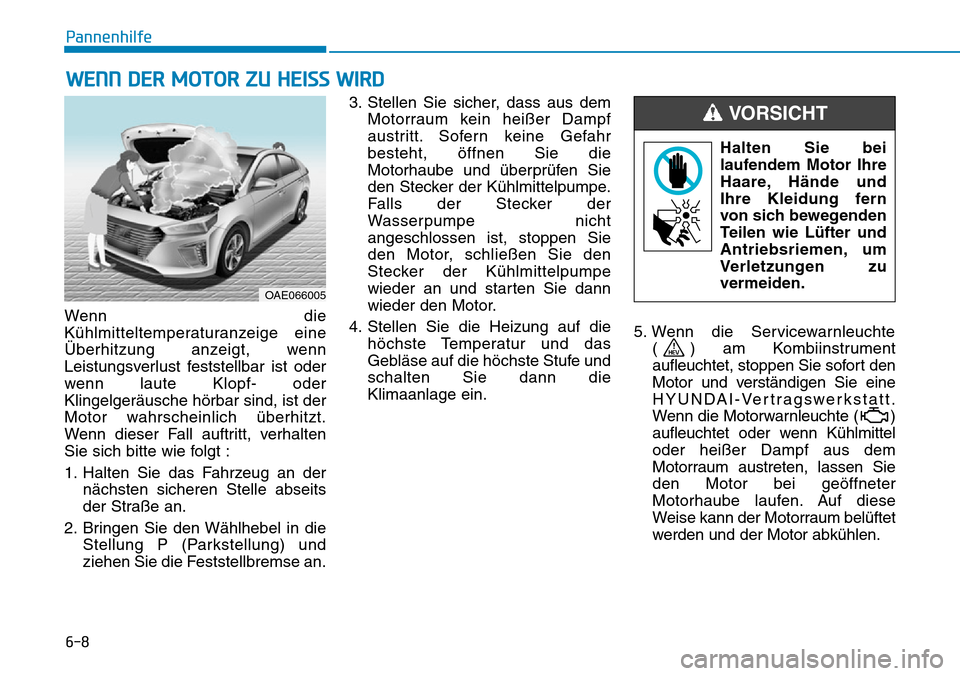

2018 Hyundai Ioniq Plug-in Hybrid Betriebsanleitung (in German)

6-8
Pannenhilfe
Wenn die
Kühlmitteltemperaturanzeige eine
Überhitzung anzeigt, wenn
Leistungsverlust feststellbar ist oder
wenn laute Klopf- oder
Klingelgeräusche hörbar sind, ist der
Motor wahrscheinlich überhitzt.
Wenn dieser Fall auftritt, verhalten
Sie sich bitte wie folgt :
1. Halten Sie das Fahrzeug an der
nächsten sicheren Stelle abseits
der Straße an.
2. Bringen Sie den Wählhebel in die
Stellung P (Parkstellung) und
ziehen Sie die Feststellbremse an.3. Stellen Sie sicher, dass aus dem
Motorraum kein heißer Dampf
austritt. Sofern keine Gefahr
besteht, öffnen Sie die
Motorhaube und überprüfen Sie
den Stecker der Kühlmittelpumpe.
Falls der Stecker der
Wasserpumpe nicht
angeschlossen ist, stoppen Sie
den Motor, schließen Sie den
Stecker der Kühlmittelpumpe
wieder an und starten Sie dann
wieder den Motor.
4. Stellen Sie die Heizung auf die
höchste Temperatur und das
Gebläse auf die höchste Stufe und
schalten Sie dann die
Klimaanlage ein.5. Wenn die Servicewarnleuchte
( ) am Kombiinstrument
aufleuchtet, stoppen Sie sofort den
Motor und verständigen Sie eine
HYUNDAI-Vertragswerkstatt.
Wenn die Motorwarnleuchte ( )
aufleuchtet oder wenn Kühlmittel
oder heißer Dampf aus dem
Motorraum austreten, lassen Sie
den Motor bei geöffneter
Motorhaube laufen. Auf diese
Weise kann der Motorraum belüftet
werden und der Motor abkühlen.
WENN DER MOTOR ZU HEISS WIRD
Halten Sie bei
laufendem Motor Ihre
Haare, Hände und
Ihre Kleidung fern
von sich bewegenden
Teilen wie Lüfter und
Antriebsriemen, um
Verletzungen zu
vermeiden.
VORSICHT
OAE066005

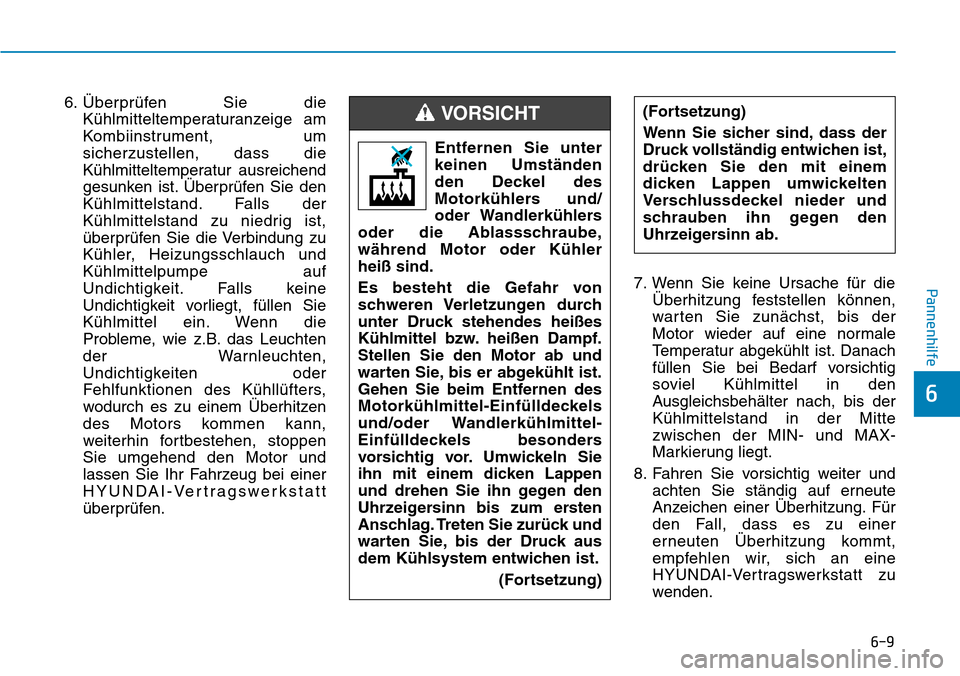

6-9
Pannenhilfe
6
6. Überprüfen Sie die
Kühlmitteltemperaturanzeige am
Kombiinstrument, um
sicherzustellen, dass die
Kühlmitteltemperatur ausreichend
gesunken ist. Überprüfen Sie den
Kühlmittelstand. Falls der
Kühlmittelstand zu niedrig ist,
überprüfen Sie die Verbindung zu
Kühler, Heizungsschlauch und
Kühlmittelpumpe auf
Undichtigkeit. Falls keine
Undichtigkeit vorliegt, füllen Sie
Kühlmittel ein. Wenn die
Probleme, wie z.B. das Leuchten
der Warnleuchten,
Undichtigkeiten oder
Fehlfunktionen des Kühllüfters,
wodurch es zu einem Überhitzen
des Motors kommen kann,
weiterhin fortbestehen, stoppen
Sie umgehend den Motor und
lassen Sie Ihr Fahrzeug bei einer
HYUNDAI-Vertragswerkstatt
überprüfen.7. Wenn Sie keine Ursache für die
Überhitzung feststellen können,
warten Sie zunächst, bis der
Motor wieder auf eine normale
Temperatur abgekühlt ist. Danach
füllen Sie bei Bedarf vorsichtig
soviel Kühlmittel in den
Ausgleichsbehälter nach, bis der
Kühlmittelstand in der Mitte
zwischen der MIN- und MAX-
Markierung liegt.
8. Fahren Sie vorsichtig weiter und
achten Sie ständig auf erneute
Anzeichen einer Überhitzung. Für
den Fall, dass es zu einer
erneuten Überhitzung kommt,
empfehlen wir, sich an eine
HYUNDAI-Vertragswerkstatt zu
wenden. (Fortsetzung)
Wenn Sie sicher sind, dass der
Druck vollständig entwichen ist,
drücken Sie den mit einem
dicken Lappen umwickelten
Verschlussdeckel nieder und
schrauben ihn gegen den
Uhrzeigersinn ab.
Entfernen Sie unter
keinen Umständen
den Deckel des
Motorkühlers und/
oder Wandlerkühlers
oder die Ablassschraube,
während Motor oder Kühler
heiß sind.
Es besteht die Gefahr von
schweren Verletzungen durch
unter Druck stehendes heißes
Kühlmittel bzw. heißen Dampf.
Stellen Sie den Motor ab und
warten Sie, bis er abgekühlt ist.
Gehen Sie beim Entfernen des
Motorkühlmittel-Einfülldeckels
und/oder Wandlerkühlmittel-
Einfülldeckels besonders
vorsichtig vor. Umwickeln Sie
ihn mit einem dicken Lappen
und drehen Sie ihn gegen den
Uhrzeigersinn bis zum ersten
Anschlag. Treten Sie zurück und
warten Sie, bis der Druck aus
dem Kühlsystem entwichen ist.
(Fortsetzung)
VORSICHT

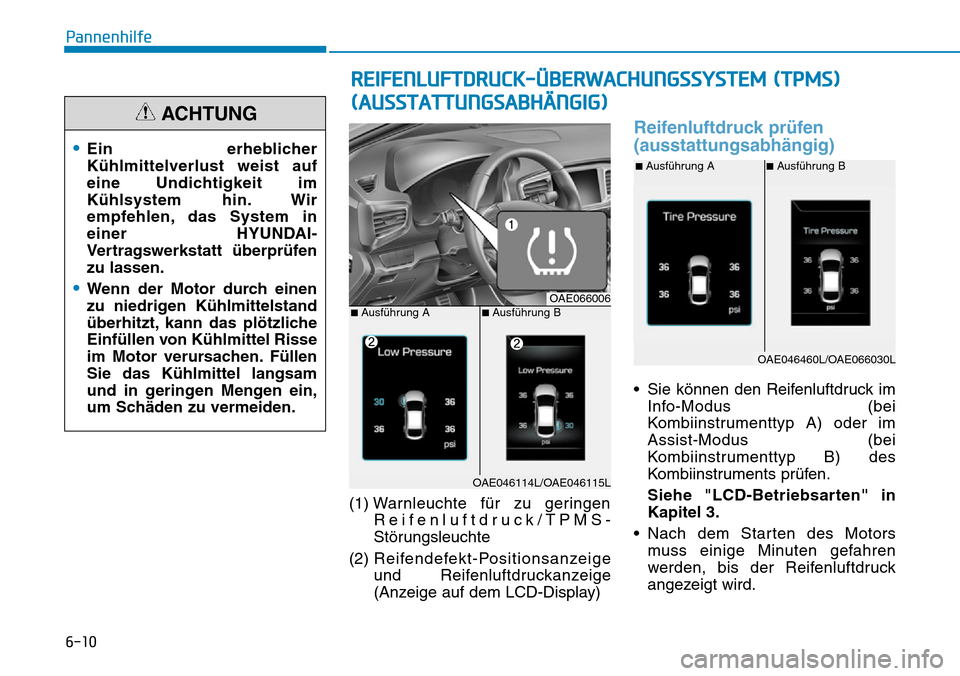

6-10
(1) Warnleuchte für zu geringen
Reifenluftdruck/TPMS-
Störungsleuchte
(2) Reifendefekt-Positionsanzeige
und Reifenluftdruckanzeige
(Anzeige auf dem LCD-Display)
Reifenluftdruck prüfen
(ausstattungsabhängig)
• Sie können den Reifenluftdruck im
Info-Modus (bei
Kombiinstrumenttyp A) oder im
Assist-Modus (bei
Kombiinstrumenttyp B) des
Kombiinstruments prüfen.
Siehe "LCD-Betriebsarten" in
Kapitel 3.
• Nach dem Starten des Motors
muss einige Minuten gefahren
werden, bis der Reifenluftdruck
angezeigt wird.
Pannenhilfe
•Ein erheblicher
Kühlmittelverlust weist auf
eine Undichtigkeit im
Kühlsystem hin. Wir
empfehlen, das System in
einer HYUNDAI-
Vertragswerkstatt überprüfen
zu lassen.
•Wenn der Motor durch einen
zu niedrigen Kühlmittelstand
überhitzt, kann das plötzliche
Einfüllen von Kühlmittel Risse
im Motor verursachen. Füllen
Sie das Kühlmittel langsam
und in geringen Mengen ein,
um Schäden zu vermeiden.
ACHTUNG
REIFENLUFTDRUCK-ÜBERWACHUNGSSYSTEM (TPMS)
(AUSSTATTUNGSABHÄNGIG)
OAE066006■Ausführung A■Ausführung B
OAE046114L/OAE046115L
■Ausführung A■Ausführung B
OAE046460L/OAE066030L

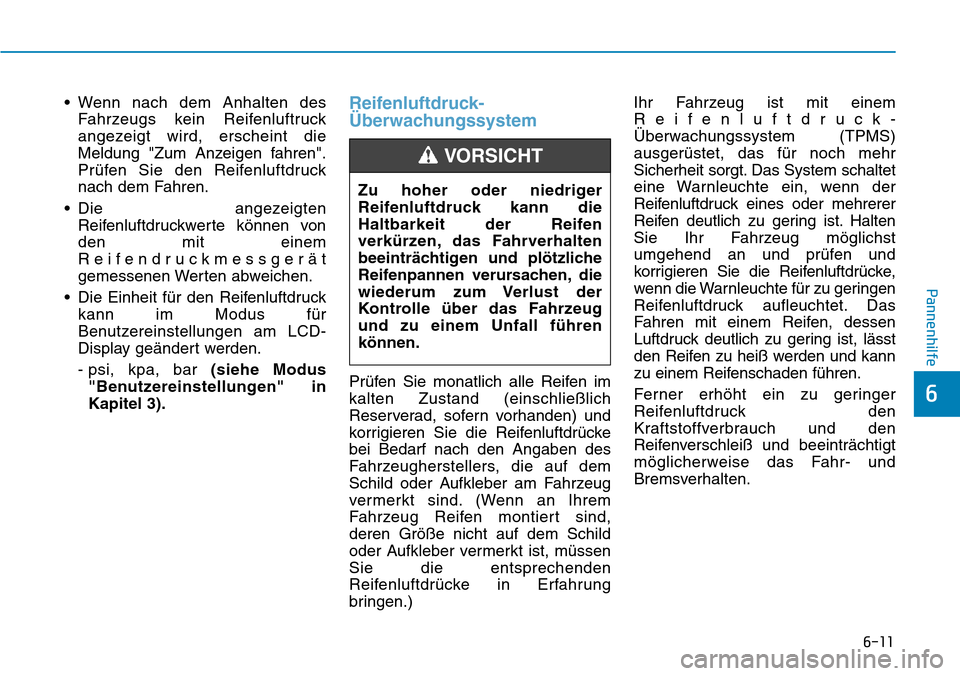

6-11
Pannenhilfe
6
• Wenn nach dem Anhalten des
Fahrzeugs kein Reifenluftruck
angezeigt wird, erscheint die
Meldung "Zum Anzeigen fahren".
Prüfen Sie den Reifenluftdruck
nach dem Fahren.
• Die angezeigten
Reifenluftdruckwerte können von
den mit einem
Reifendruckmessgerät
gemessenen Werten abweichen.
• Die Einheit für den Reifenluftdruck
kann im Modus für
Benutzereinstellungen am LCD-
Display geändert werden.
- psi, kpa, bar (siehe Modus
"Benutzereinstellungen" in
Kapitel 3).Reifenluftdruck-
Überwachungssystem
Prüfen Sie monatlich alle Reifen im
kalten Zustand (einschließlich
Reserverad, sofern vorhanden) und
korrigieren Sie die Reifenluftdrücke
bei Bedarf nach den Angaben des
Fahrzeugherstellers, die auf dem
Schild oder Aufkleber am Fahrzeug
vermerkt sind. (Wenn an Ihrem
Fahrzeug Reifen montiert sind,
deren Größe nicht auf dem Schild
oder Aufkleber vermerkt ist, müssen
Sie die entsprechenden
Reifenluftdrücke in Erfahrung
bringen.)Ihr Fahrzeug ist mit einem
Reifenluftdruck-
Überwachungssystem (TPMS)
ausgerüstet, das für noch mehr
Sicherheit sorgt. Das System schaltet
eine Warnleuchte ein, wenn der
Reifenluftdruck eines oder mehrerer
Reifen deutlich zu gering ist. Halten
Sie Ihr Fahrzeug möglichst
umgehend an und prüfen und
korrigieren Sie die Reifenluftdrücke,
wenn die Warnleuchte für zu geringen
Reifenluftdruck aufleuchtet. Das
Fahren mit einem Reifen, dessen
Luftdruck deutlich zu gering ist, lässt
den Reifen zu heiß werden und kann
zu einem Reifenschaden führen.
Ferner erhöht ein zu geringer
Reifenluftdruck den
Kraftstoffverbrauch und den
Reifenverschleiß und beeinträchtigt
möglicherweise das Fahr- und
Bremsverhalten. Zu hoher oder niedriger
Reifenluftdruck kann die
Haltbarkeit der Reifen
verkürzen, das Fahrverhalten
beeinträchtigen und plötzliche
Reifenpannen verursachen, die
wiederum zum Verlust der
Kontrolle über das Fahrzeug
und zu einem Unfall führen
können.
VORSICHT

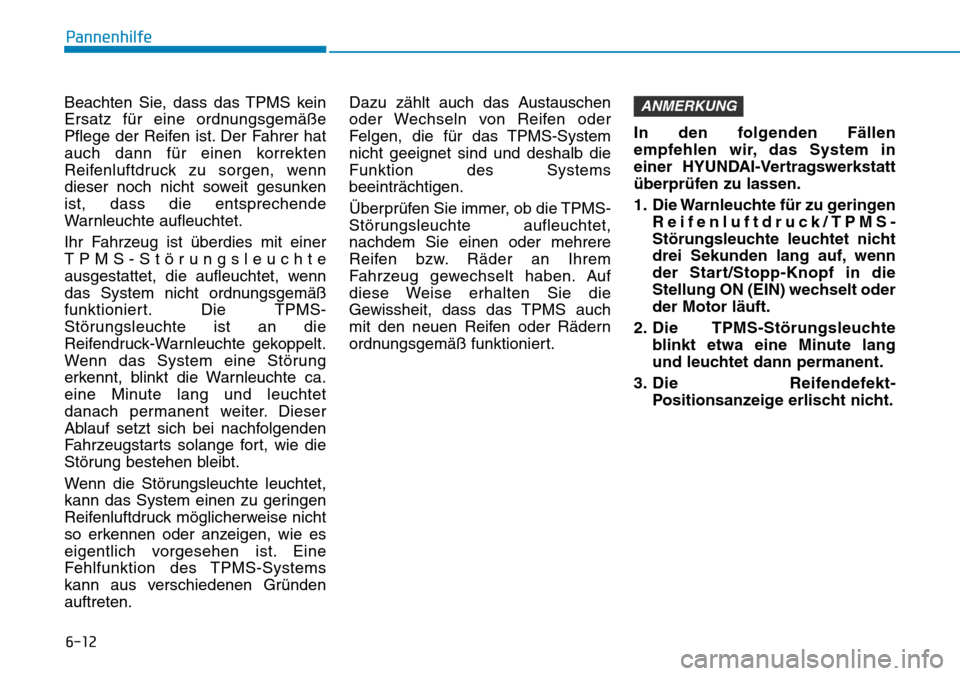

6-12
Pannenhilfe
Beachten Sie, dass das TPMS kein
Ersatz für eine ordnungsgemäße
Pflege der Reifen ist. Der Fahrer hat
auch dann für einen korrekten
Reifenluftdruck zu sorgen, wenn
dieser noch nicht soweit gesunken
ist, dass die entsprechende
Warnleuchte aufleuchtet.
Ihr Fahrzeug ist überdies mit einer
TPMS-Störungsleuchte
ausgestattet, die aufleuchtet, wenn
das System nicht ordnungsgemäß
funktioniert. Die TPMS-
Störungsleuchte ist an die
Reifendruck-Warnleuchte gekoppelt.
Wenn das System eine Störung
erkennt, blinkt die Warnleuchte ca.
eine Minute lang und leuchtet
danach permanent weiter. Dieser
Ablauf setzt sich bei nachfolgenden
Fahrzeugstarts solange fort, wie die
Störung bestehen bleibt.
Wenn die Störungsleuchte leuchtet,
kann das System einen zu geringen
Reifenluftdruck möglicherweise nicht
so erkennen oder anzeigen, wie es
eigentlich vorgesehen ist. Eine
Fehlfunktion des TPMS-Systems
kann aus verschiedenen Gründen
auftreten.Dazu zählt auch das Austauschen
oder Wechseln von Reifen oder
Felgen, die für das TPMS-System
nicht geeignet sind und deshalb die
Funktion des Systems
beeinträchtigen.
Überprüfen Sie immer, ob die TPMS-
Störungsleuchte aufleuchtet,
nachdem Sie einen oder mehrere
Reifen bzw. Räder an Ihrem
Fahrzeug gewechselt haben. Auf
diese Weise erhalten Sie die
Gewissheit, dass das TPMS auch
mit den neuen Reifen oder Rädern
ordnungsgemäß funktioniert.In den folgenden Fällen
empfehlen wir, das System in
einer HYUNDAI-Vertragswerkstatt
überprüfen zu lassen.
1. Die Warnleuchte für zu geringen
Reifenluftdruck/TPMS-
Störungsleuchte leuchtet nicht
drei Sekunden lang auf, wenn
der Start/Stopp-Knopf in die
Stellung ON (EIN) wechselt oder
der Motor läuft.
2. Die TPMS-Störungsleuchte
blinkt etwa eine Minute lang
und leuchtet dann permanent.
3. Die Reifendefekt-
Positionsanzeige erlischt nicht.
ANMERKUNG

6-13
Pannenhilfe
6
Warnleuchte
"Reifenluftdruck zu
niedrig"
Reifendefekt-Positionsanzeige
und Reifenluftdruckanzeige
Wenn die Warnleuchten der
Reifenluftdrucküberwachung
aufleuchten und eine Warnmeldung
auf dem LCD-Display des
Kombiinstruments erscheint, ist der
Reifenluftdruck in einem oder
mehreren Reifen des Fahrzeugs
deutlich zu niedrig.Die Reifendefekt-Positionsanzeige
zeigt an, in welchem Reifen der
Luftdruck deutlich zu niedrig ist.
Dazu wird die Position des Reifens
durch eine Kontrollleuchte
signalisiert.
Wenn eine der Warnleuchten
aufleuchtet, drosseln Sie umgehend
das Tempo, fahren Sie nicht zu
schnell durch Kurven und denken
Sie daran, dass sich der Anhalteweg
verlängert. Halten Sie an und
kontrollieren Sie möglichst
umgehend die Reifen. Korrigieren
Sie die Reifenluftdrücke anhand der
Angaben auf dem Schild oder
Aufkleber außen an der B-Säule der
Fahrertür.
Wenn keine Tankstelle in Reichweite
ist oder der Reifen die Luft nicht
halten kann, ersetzen Sie das Rad
mit dem zu niedrigen Luftdruck durch
das Reserverad.Die Warnleuchte für zu geringen
Reifenluftdruck bleibt eingeschaltet
und die TPMS-Störungsleuchte
blinkt möglicherweise eine Minute
lang und bleibt dann eingeschaltet
(wenn das Fahrzeug etwa 10
Minuten lang mit einer
Geschwindigkeit über 25 km/h
gefahren wird), bis der defekte
Reifen am Fahrzeug repariert und
wieder am Fahrzeug montiert wurde.
Informationen
Das Reserverad ist nicht mit einem
Reifenluftdrucksensor ausgerüstet.
i
■Ausführung A■Ausführung B
OAE046114L/OAE046115L

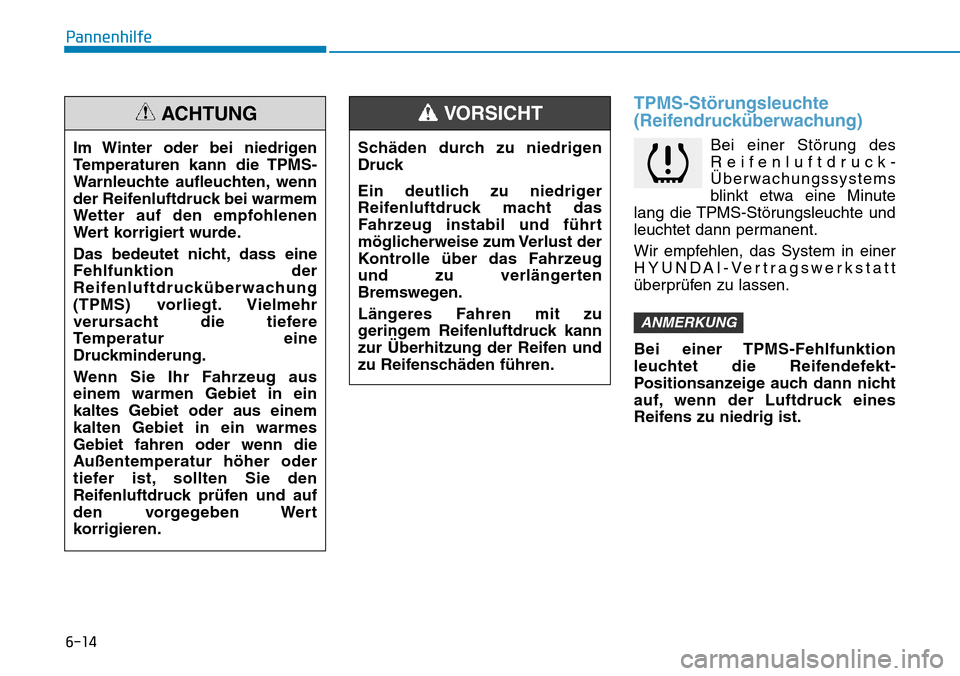

6-14
Pannenhilfe
TPMS-Störungsleuchte
(Reifendrucküberwachung)
Bei einer Störung des
Reifenluftdruck-
Überwachungssystems
blinkt etwa eine Minute
lang die TPMS-Störungsleuchte und
leuchtet dann permanent.
Wir empfehlen, das System in einer
HYUNDAI-Vertragswerkstatt
überprüfen zu lassen.
Bei einer TPMS-Fehlfunktion
leuchtet die Reifendefekt-
Positionsanzeige auch dann nicht
auf, wenn der Luftdruck eines
Reifens zu niedrig ist.
ANMERKUNG
Schäden durch zu niedrigen
Druck
Ein deutlich zu niedriger
Reifenluftdruck macht das
Fahrzeug instabil und führt
möglicherweise zum Verlust der
Kontrolle über das Fahrzeug
und zu verlängerten
Bremswegen.
Längeres Fahren mit zu
geringem Reifenluftdruck kann
zur Überhitzung der Reifen und
zu Reifenschäden führen.
VORSICHT
Im Winter oder bei niedrigen
Temperaturen kann die TPMS-
Warnleuchte aufleuchten, wenn
der Reifenluftdruck bei warmem
Wetter auf den empfohlenen
Wert korrigiert wurde.
Das bedeutet nicht, dass eine
Fehlfunktion der
Reifenluftdrucküberwachung
(TPMS) vorliegt. Vielmehr
verursacht die tiefere
Temperatur eine
Druckminderung.
Wenn Sie Ihr Fahrzeug aus
einem warmen Gebiet in ein
kaltes Gebiet oder aus einem
kalten Gebiet in ein warmes
Gebiet fahren oder wenn die
Außentemperatur höher oder
tiefer ist, sollten Sie den
Reifenluftdruck prüfen und auf
den vorgegeben Wert
korrigieren.
ACHTUNG

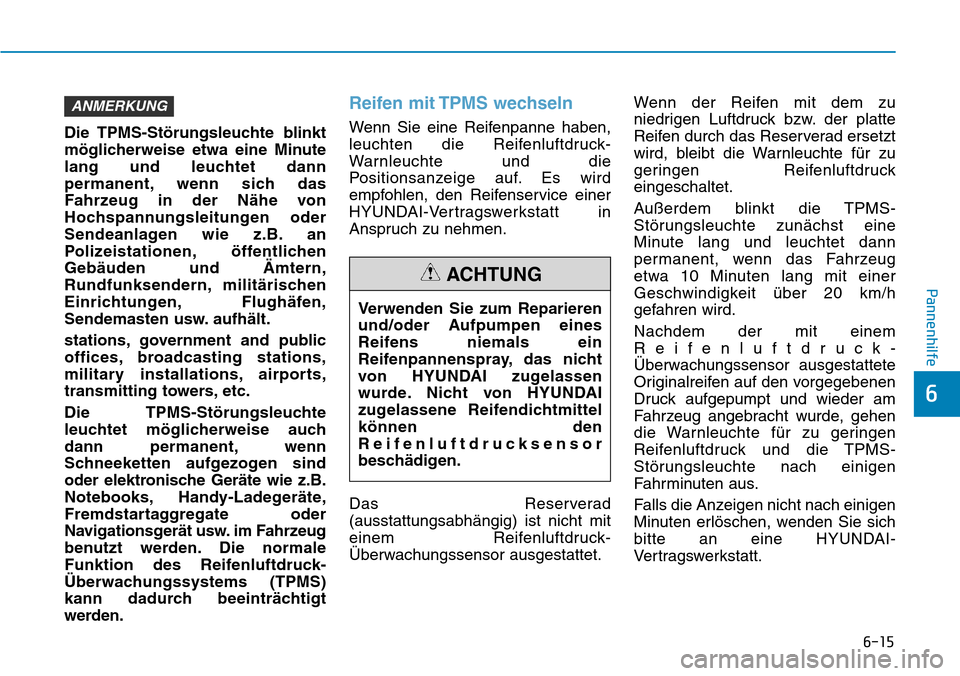

6-15
Pannenhilfe
6
Die TPMS-Störungsleuchte blinkt
möglicherweise etwa eine Minute
lang und leuchtet dann
permanent, wenn sich das
Fahrzeug in der Nähe von
Hochspannungsleitungen oder
Sendeanlagen wie z.B. an
Polizeistationen, öffentlichen
Gebäuden und Ämtern,
Rundfunksendern, militärischen
Einrichtungen, Flughäfen,
Sendemasten usw. aufhält.
stations, government and public
offices, broadcasting stations,
military installations, airports,
transmitting towers, etc.
Die TPMS-Störungsleuchte
leuchtet möglicherweise auch
dann permanent, wenn
Schneeketten aufgezogen sind
oder elektronische Geräte wie z.B.
Notebooks, Handy-Ladegeräte,
Fremdstartaggregate oder
Navigationsgerät usw. im Fahrzeug
benutzt werden. Die normale
Funktion des Reifenluftdruck-
Überwachungssystems (TPMS)
kann dadurch beeinträchtigt
werden.
Reifen mit TPMS wechseln
Wenn Sie eine Reifenpanne haben,
leuchten die Reifenluftdruck-
Warnleuchte und die
Positionsanzeige auf. Es wird
empfohlen, den Reifenservice einer
HYUNDAI-Vertragswerkstatt in
Anspruch zu nehmen.
Das Reserverad
(ausstattungsabhängig) ist nicht mit
einem Reifenluftdruck-
Überwachungssensor ausgestattet.Wenn der Reifen mit dem zu
niedrigen Luftdruck bzw. der platte
Reifen durch das Reserverad ersetzt
wird, bleibt die Warnleuchte für zu
geringen Reifenluftdruck
eingeschaltet.
Außerdem blinkt die TPMS-
Störungsleuchte zunächst eine
Minute lang und leuchtet dann
permanent, wenn das Fahrzeug
etwa 10 Minuten lang mit einer
Geschwindigkeit über 20 km/h
gefahren wird.
Nachdem der mit einem
Reifenluftdruck-
Überwachungssensor ausgestattete
Originalreifen auf den vorgegebenen
Druck aufgepumpt und wieder am
Fahrzeug angebracht wurde, gehen
die Warnleuchte für zu geringen
Reifenluftdruck und die TPMS-
Störungsleuchte nach einigen
Fahrminuten aus.
Falls die Anzeigen nicht nach einigen
Minuten erlöschen, wenden Sie sich
bitte an eine HYUNDAI-
Vertragswerkstatt.
ANMERKUNG
Verwenden Sie zum Reparieren
und/oder Aufpumpen eines
Reifens niemals ein
Reifenpannenspray, das nicht
von HYUNDAI zugelassen
wurde. Nicht von HYUNDAI
zugelassene Reifendichtmittel
können den
Reifenluftdrucksensor
beschädigen.
ACHTUNG
