2018 Hyundai Ioniq Plug-in Hybrid Betriebsanleitung (in German)

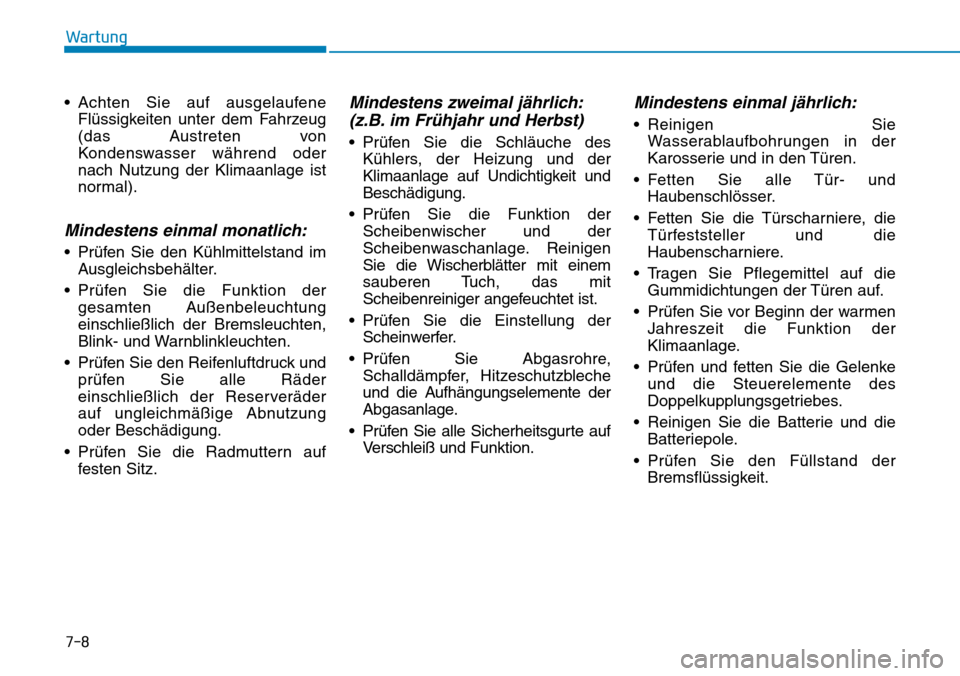

7-8
Wartung
• Achten Sie auf ausgelaufene
Flüssigkeiten unter dem Fahrzeug
(das Austreten von
Kondenswasser während oder
nach Nutzung der Klimaanlage ist
normal).
Mindestens einmal monatlich:
• Prüfen Sie den Kühlmittelstand im
Ausgleichsbehälter.
• Prüfen Sie die Funktion der
gesamten Außenbeleuchtung
einschließlich der Bremsleuchten,
Blink- und Warnblinkleuchten.
• Prüfen Sie den Reifenluftdruck und
prüfen Sie alle Räder
einschließlich der Reserveräder
auf ungleichmäßige Abnutzung
oder Beschädigung.
• Prüfen Sie die Radmuttern auf
festen Sitz.
Mindestens zweimal jährlich:
(z.B. im Frühjahr und Herbst)
• Prüfen Sie die Schläuche des
Kühlers, der Heizung und der
Klimaanlage auf Undichtigkeit und
Beschädigung.
• Prüfen Sie die Funktion der
Scheibenwischer und der
Scheibenwaschanlage. Reinigen
Sie die Wischerblätter mit einem
sauberen Tuch, das mit
Scheibenreiniger angefeuchtet ist.
• Prüfen Sie die Einstellung der
Scheinwerfer.
• Prüfen Sie Abgasrohre,
Schalldämpfer, Hitzeschutzbleche
und die Aufhängungselemente der
Abgasanlage.
• Prüfen Sie alle Sicherheitsgurte auf
Verschleiß und Funktion.
Mindestens einmal jährlich:
• Reinigen Sie
Wasserablaufbohrungen in der
Karosserie und in den Türen.
• Fetten Sie alle Tür- und
Haubenschlösser.
• Fetten Sie die Türscharniere, die
Türfeststeller und die
Haubenscharniere.
• Tragen Sie Pflegemittel auf die
Gummidichtungen der Türen auf.
• Prüfen Sie vor Beginn der warmen
Jahreszeit die Funktion der
Klimaanlage.
• Prüfen und fetten Sie die Gelenke
und die Steuerelemente des
Doppelkupplungsgetriebes.
• Reinigen Sie die Batterie und die
Batteriepole.
• Prüfen Sie den Füllstand der
Bremsflüssigkeit.

7-9
7
Wartung
PLANMÄSSIGE WARTUNGSARBEITEN
Halten Sie sich an den Standard-Wartungsplan, wenn das Fahrzeug gewöhnlich nicht unter den nachstehend
aufgeführten Bedingungen eingesetzt wird. Wenn mindestens einer der nachstehend aufgeführten Umstände
gegeben ist, kommt der Sonderwartungsplan für erschwerte Einsatzbedingungen zur Anwendung.
• Häufiger Kurzstreckenbetrieb: weniger als 8 km bei normalen Temperaturen bzw.weniger als 16 km bei niedrigen
Temperaturen.
• Lange Leerlaufphasen oder niedrige Fahrgeschwindigkeit über lange Strecken.
• Fahren auf unwegsamen, staubigen, schlammigen, unbefestigten oder mit Sand oder Salz gestreuten Straßen.
• Fahren in Gebieten mit hoher Salzkonzentration oder sehr niedrigen Temperaturen.
• Fahren in Gebieten mit hoher Staubentwicklung.
• Fahren in Gebieten mit hoher Verkehrsdichte.
• Häufiges Befahren von Steigungen, Gefällen und Gebirgspässen.
• Ziehen von Anhängern oder Wohnwagen oder Verwendung von Dachgepäckträgern.
• Einsatz als Streifenwagen, Taxi, Firmenfahrzeug oder Abschleppwagen.
• Fahrgeschwindigkeiten von mehr als 170 km/h.
• Häufiger Stop-and-go-Betrieb.
Wenn Ihr Fahrzeug unter den vorher genannten Bedingungen betrieben wird, sollten Sie Ihr Fahrzeug häufiger
inspizieren lassen, einige Betriebsflüssigkeiten häufiger wechseln lassen bzw. einige Komponenten häufiger ersetzen
lassen, als es der folgende Standard-Wartungsplan für normale Einsatzbedingungen vorgibt. Darüber hinaus sollten
Sie nach den angegebenen Zeiträumen bzw. Fahrstrecken die vorgeschriebenen Wartungsintervalle einhalten.

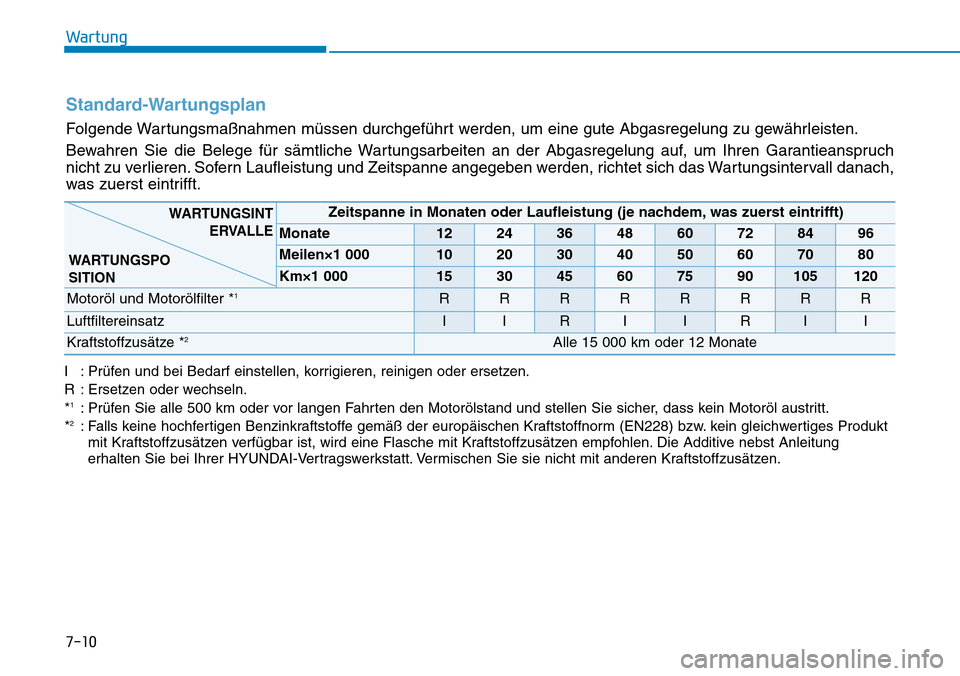

7-10
Wartung
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.
*
1: Prüfen Sie alle 500 km oder vor langen Fahrten den Motorölstand und stellen Sie sicher, dass kein Motoröl austritt.
*2: Falls keine hochfertigen Benzinkraftstoffe gemäß der europäischen Kraftstoffnorm (EN228) bzw. kein gleichwertiges Produkt
mit Kraftstoffzusätzen verfügbar ist, wird eine Flasche mit Kraftstoffzusätzen empfohlen. Die Additive nebst Anleitung
erhalten Sie bei Ihrer HYUNDAI-Vertragswerkstatt. Vermischen Sie sie nicht mit anderen Kraftstoffzusätzen.
Standard-Wartungsplan
Folgende Wartungsmaßnahmen müssen durchgeführt werden, um eine gute Abgasregelung zu gewährleisten.
Bewahren Sie die Belege für sämtliche Wartungsarbeiten an der Abgasregelung auf, um Ihren Garantieanspruch
nicht zu verlieren. Sofern Laufleistung und Zeitspanne angegeben werden, richtet sich das Wartungsintervall danach,
was zuerst eintrifft.
Zeitspanne in Monaten oder Laufleistung (je nachdem, was zuerst eintrifft)
Monate1224364860728496
Meilen×1 0001020304050607080
Km×1 000153045607590105120
Motoröl und Motorölfilter *1RRRRRRRR
LuftfiltereinsatzIIRIIRII
Kraftstoffzusätze *2Alle 15 000 km oder 12 Monate
WARTUNGSINT
ERVALLE
WARTUNGSPO
SITION

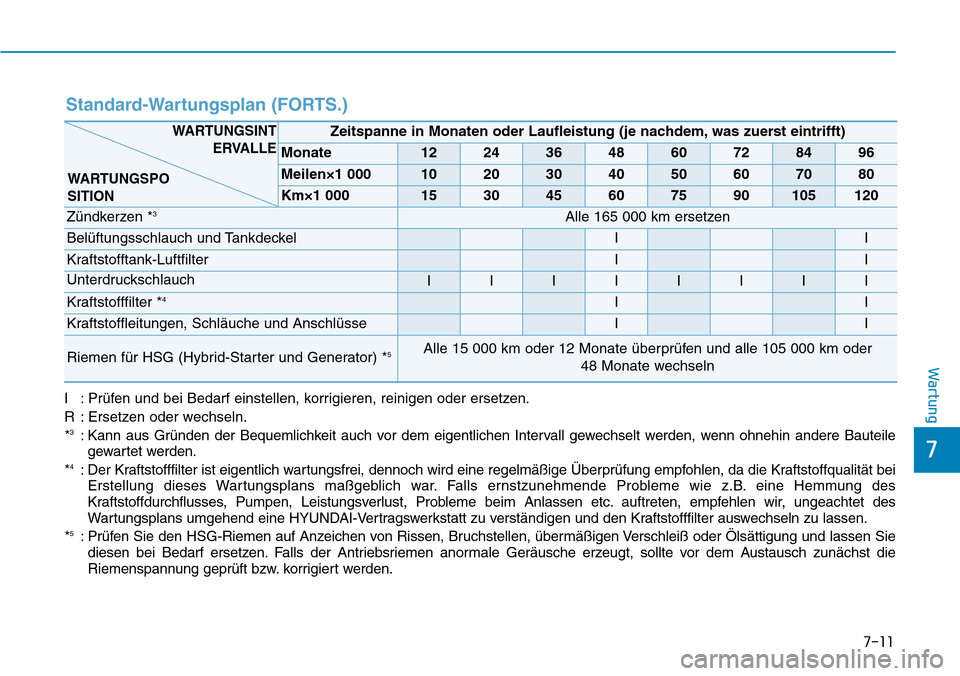

7-11
7
Wartung
Standard-Wartungsplan (FORTS.)
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.
*
3: Kann aus Gründen der Bequemlichkeit auch vor dem eigentlichen Intervall gewechselt werden, wenn ohnehin andere Bauteile
gewartet werden.
*
4: Der Kraftstofffilter ist eigentlich wartungsfrei, dennoch wird eine regelmäßige Überprüfung empfohlen, da die Kraftstoffqualität bei
Erstellung dieses Wartungsplans maßgeblich war. Falls ernstzunehmende Probleme wie z.B. eine Hemmung des
Kraftstoffdurchflusses, Pumpen, Leistungsverlust, Probleme beim Anlassen etc. auftreten, empfehlen wir, ungeachtet des
Wartungsplans umgehend eine HYUNDAI-Vertragswerkstatt zu verständigen und den Kraftstofffilter auswechseln zu lassen.
*
5: Prüfen Sie den HSG-Riemen auf Anzeichen von Rissen, Bruchstellen, übermäßigen Verschleiß oder Ölsättigung und lassen Sie
diesen bei Bedarf ersetzen. Falls der Antriebsriemen anormale Geräusche erzeugt, sollte vor dem Austausch zunächst die
Riemenspannung geprüft bzw. korrigiert werden.
Zeitspanne in Monaten oder Laufleistung (je nachdem, was zuerst eintrifft)
Monate1224364860728496
Meilen×1 0001020304050607080
Km×1 000153045607590105120
Zündkerzen *3Alle 165 000 km ersetzen
Belüftungsschlauch und TankdeckelII
Kraftstofftank-LuftfilterII
UnterdruckschlauchIIIIIIII
Kraftstofffilter *4II
Kraftstoffleitungen, Schläuche und AnschlüsseII
Riemen für HSG (Hybrid-Starter und Generator) *5Alle 15 000 km oder 12 Monate überprüfen und alle 105 000 km oder
48 Monate wechseln
WARTUNGSINT
ERVALLE
WARTUNGSPO
SITION

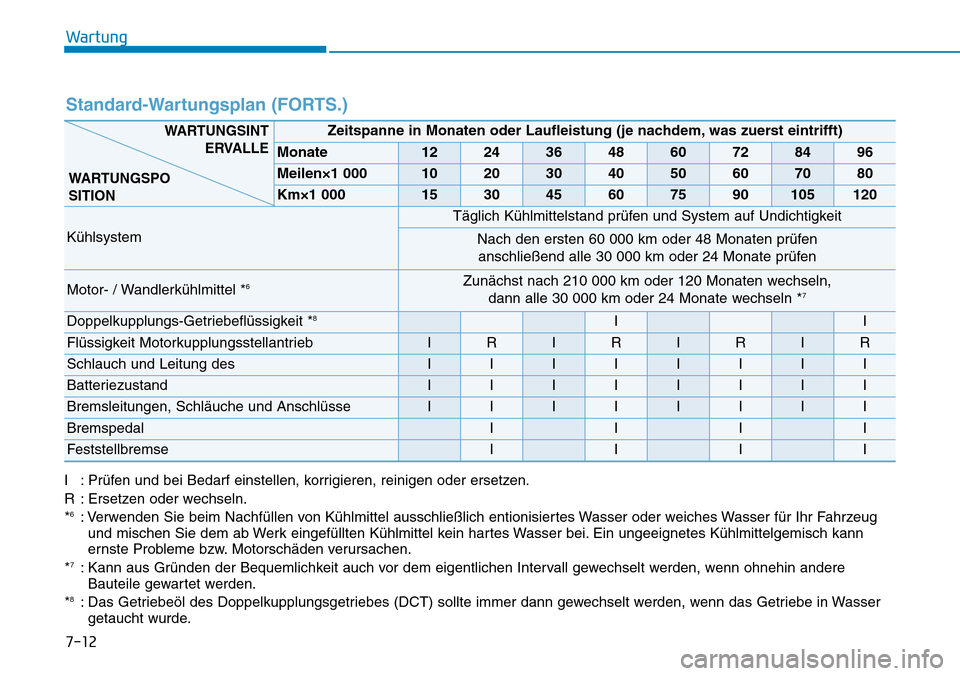

Wartung
Standard-Wartungsplan (FORTS.)
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.
*
6: Verwenden Sie beim Nachfüllen von Kühlmittel ausschließlich entionisiertes Wasser oder weiches Wasser für Ihr Fahrzeug
und mischen Sie dem ab Werk eingefüllten Kühlmittel kein hartes Wasser bei. Ein ungeeignetes Kühlmittelgemisch kann
ernste Probleme bzw. Motorschäden verursachen.
*
7: Kann aus Gründen der Bequemlichkeit auch vor dem eigentlichen Intervall gewechselt werden, wenn ohnehin andere
Bauteile gewartet werden.
*
8: Das Getriebeöl des Doppelkupplungsgetriebes (DCT) sollte immer dann gewechselt werden, wenn das Getriebe in Wasser
getaucht wurde.
Zeitspanne in Monaten oder Laufleistung (je nachdem, was zuerst eintrifft)
Monate1224364860728496
Meilen×1 0001020304050607080
Km×1 000153045607590105120
Kühlsystem
Täglich Kühlmittelstand prüfen und System auf Undichtigkeit
Nach den ersten 60 000 km oder 48 Monaten prüfen
anschließend alle 30 000 km oder 24 Monate prüfen
Motor- / Wandlerkühlmittel *6Zunächst nach 210 000 km oder 120 Monaten wechseln,
dann alle 30 000 km oder 24 Monate wechseln *7
Doppelkupplungs-Getriebeflüssigkeit *8II
Flüssigkeit MotorkupplungsstellantriebIRIRIRIR
Schlauch und Leitung des IIIIIIII
BatteriezustandIIIIIIII
Bremsleitungen, Schläuche und AnschlüsseIIIIIIII
BremspedalIIII
FeststellbremseIIII
WARTUNGSINT
ERVALLE
WARTUNGSPO
SITION
7-12

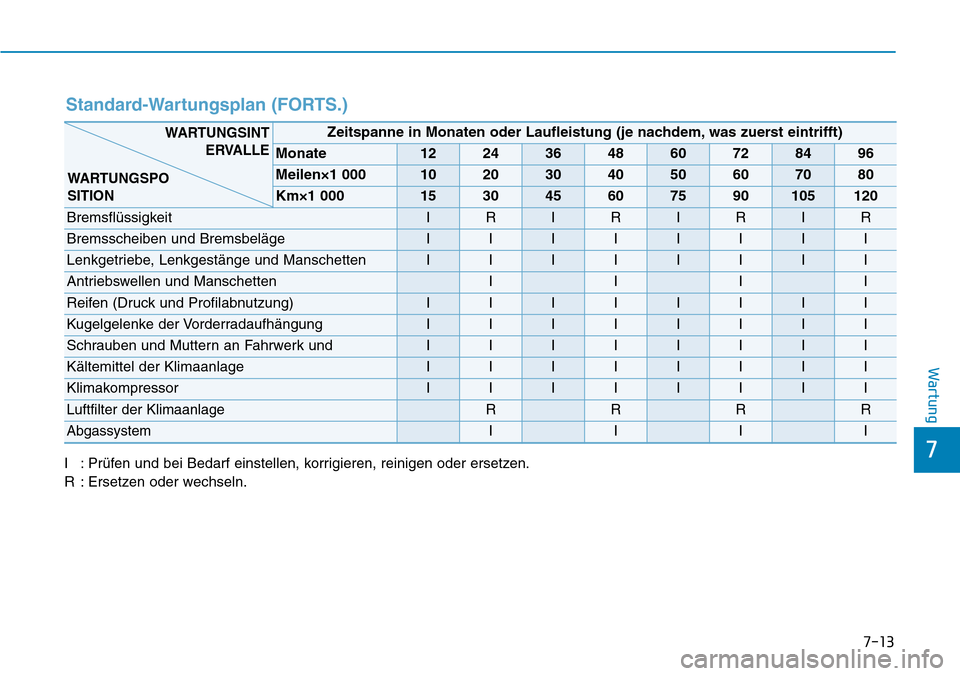

7-13
7
Wartung
Standard-Wartungsplan (FORTS.)
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.
Zeitspanne in Monaten oder Laufleistung (je nachdem, was zuerst eintrifft)
Monate1224364860728496
Meilen×1 0001020304050607080
Km×1 000153045607590105120
BremsflüssigkeitIRIRIRIR
Bremsscheiben und BremsbelägeIIIIIIII
Lenkgetriebe, Lenkgestänge und ManschettenIIIIIIII
Antriebswellen und ManschettenIIII
Reifen (Druck und Profilabnutzung)IIIIIIII
Kugelgelenke der VorderradaufhängungIIIIIIII
Schrauben und Muttern an Fahrwerk und IIIIIIII
Kältemittel der KlimaanlageIIIIIIII
KlimakompressorIIIIIIII
Luftfilter der KlimaanlageRRRR
AbgassystemIIII
WARTUNGSINT
ERVALLE
WARTUNGSPO
SITION

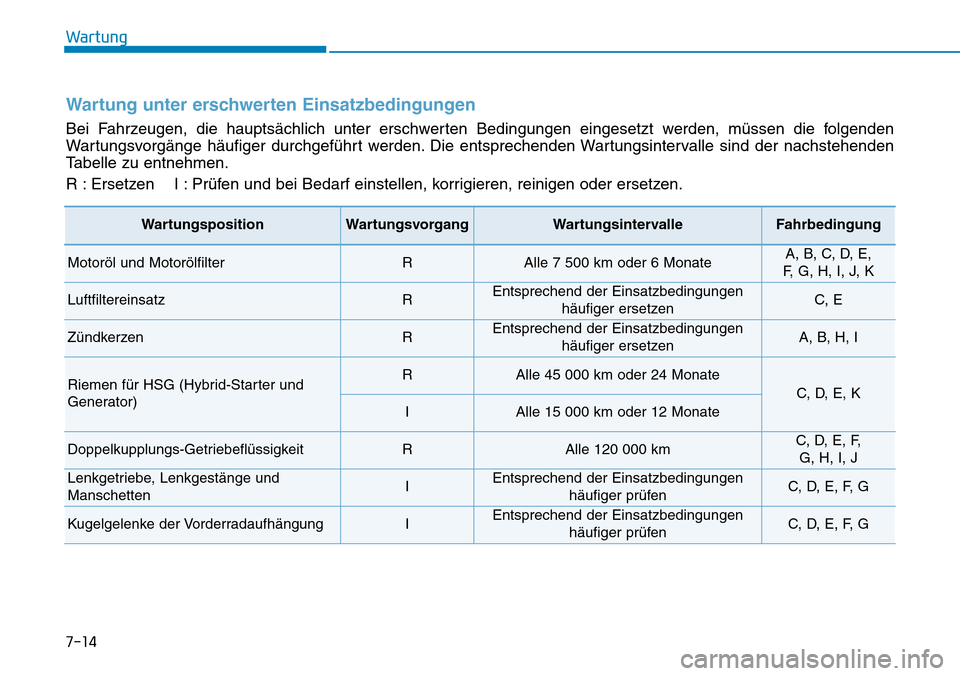

7-14
Wartung
Wartung unter erschwerten Einsatzbedingungen
Bei Fahrzeugen, die hauptsächlich unter erschwerten Bedingungen eingesetzt werden, müssen die folgenden
Wartungsvorgänge häufiger durchgeführt werden. Die entsprechenden Wartungsintervalle sind der nachstehenden
Tabelle zu entnehmen.
R : Ersetzen I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
WartungspositionWartungsvorgangWartungsintervalleFahrbedingung
Motoröl und MotorölfilterRAlle 7 500 km oder 6 MonateA, B, C, D, E,
F, G, H, I, J, K
LuftfiltereinsatzREntsprechend der Einsatzbedingungen
häufiger ersetzenC, E
ZündkerzenREntsprechend der Einsatzbedingungen
häufiger ersetzenA, B, H, I
Riemen für HSG (Hybrid-Starter und
Generator)RAlle 45 000 km oder 24 Monate
C, D, E, K
IAlle 15 000 km oder 12 Monate
Doppelkupplungs-GetriebeflüssigkeitRAlle 120 000 kmC, D, E, F,
G, H, I, J
Lenkgetriebe, Lenkgestänge und
ManschettenIEntsprechend der Einsatzbedingungen
häufiger prüfenC, D, E, F, G
Kugelgelenke der VorderradaufhängungIEntsprechend der Einsatzbedingungen
häufiger prüfenC, D, E, F, G

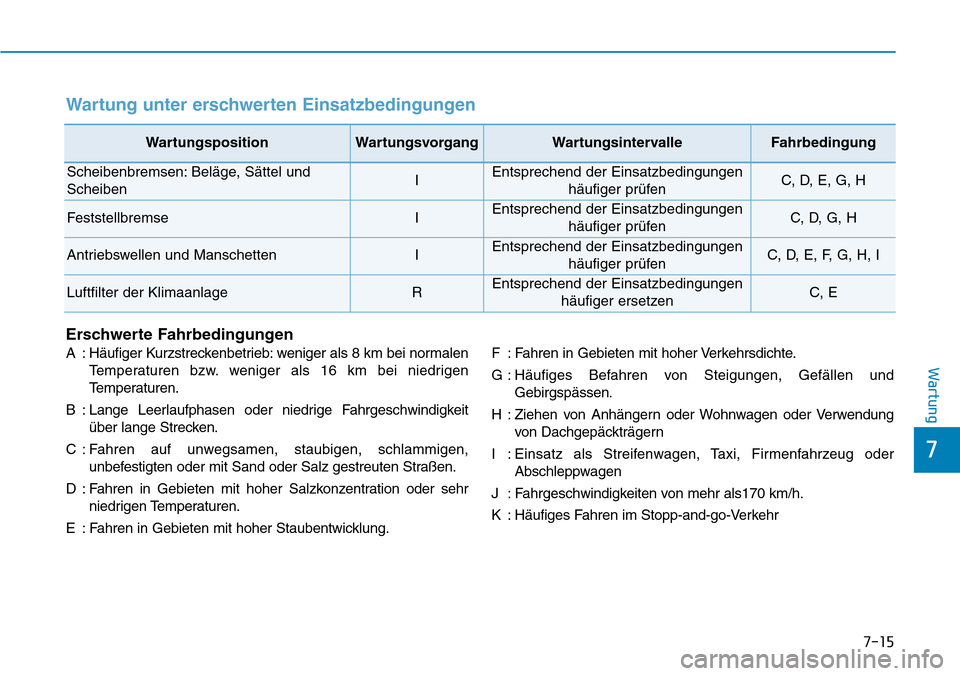

7-15
7
Wartung
Erschwerte Fahrbedingungen
A : Häufiger Kurzstreckenbetrieb: weniger als 8 km bei normalen
Temperaturen bzw. weniger als 16 km bei niedrigen
Temperaturen.
B : Lange Leerlaufphasen oder niedrige Fahrgeschwindigkeit
über lange Strecken.
C : Fahren auf unwegsamen, staubigen, schlammigen,
unbefestigten oder mit Sand oder Salz gestreuten Straßen.
D : Fahren in Gebieten mit hoher Salzkonzentration oder sehr
niedrigen Temperaturen.
E : Fahren in Gebieten mit hoher Staubentwicklung.F : Fahren in Gebieten mit hoher Verkehrsdichte.
G : Häufiges Befahren von Steigungen, Gefällen und
Gebirgspässen.
H : Ziehen von Anhängern oder Wohnwagen oder Verwendung
von Dachgepäckträgern
I : Einsatz als Streifenwagen, Taxi, Firmenfahrzeug oder
Abschleppwagen
J : Fahrgeschwindigkeiten von mehr als170 km/h.
K : Häufiges Fahren im Stopp-and-go-Verkehr
WartungspositionWartungsvorgangWartungsintervalleFahrbedingung
Scheibenbremsen: Beläge, Sättel und
ScheibenIEntsprechend der Einsatzbedingungen
häufiger prüfenC, D, E, G, H
FeststellbremseIEntsprechend der Einsatzbedingungen
häufiger prüfenC, D, G, H
Antriebswellen und ManschettenIEntsprechend der Einsatzbedingungen
häufiger prüfenC, D, E, F, G, H, I
Luftfilter der KlimaanlageREntsprechend der Einsatzbedingungen
häufiger ersetzenC, E
Wartung unter erschwerten Einsatzbedingungen
