2018 Hyundai Ioniq Plug-in Hybrid Betriebsanleitung (in German)

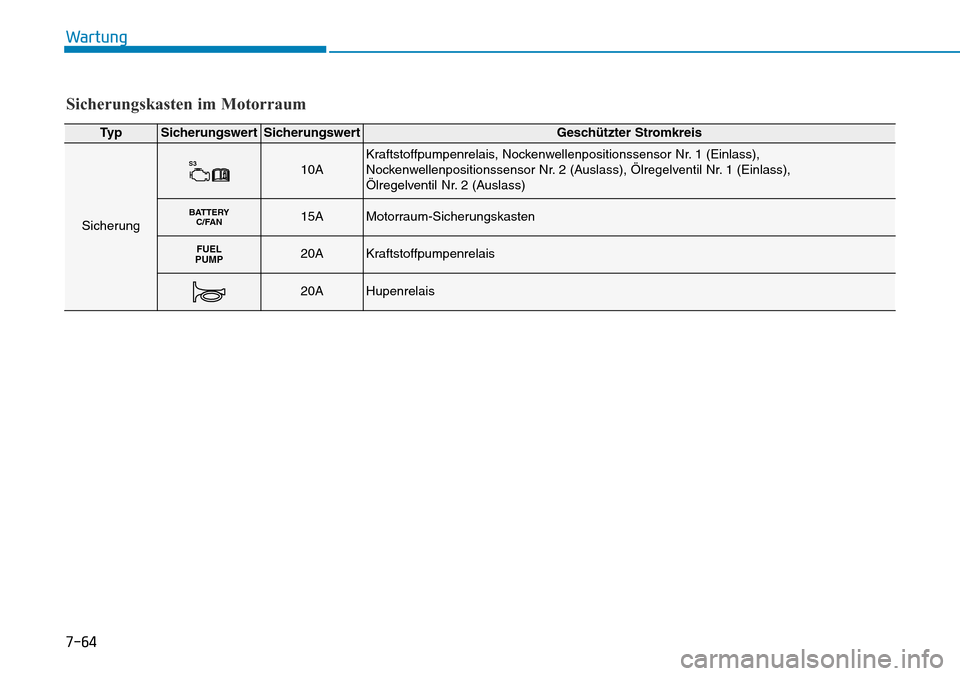

7-64
Wartung
Ty pSicherungswertSicherungswertGeschützter Stromkreis
Sicherung
S310AKraftstoffpumpenrelais, Nockenwellenpositionssensor Nr. 1 (Einlass),
Nockenwellenpositionssensor Nr. 2 (Auslass), Ölregelventil Nr. 1 (Einlass),
Ölregelventil Nr. 2 (Auslass)
BATTERY
C/FAN15AMotorraum-Sicherungskasten
FUEL
PUMP20AKraftstoffpumpenrelais
20AHupenrelais
Sicherungskasten im Motorraum

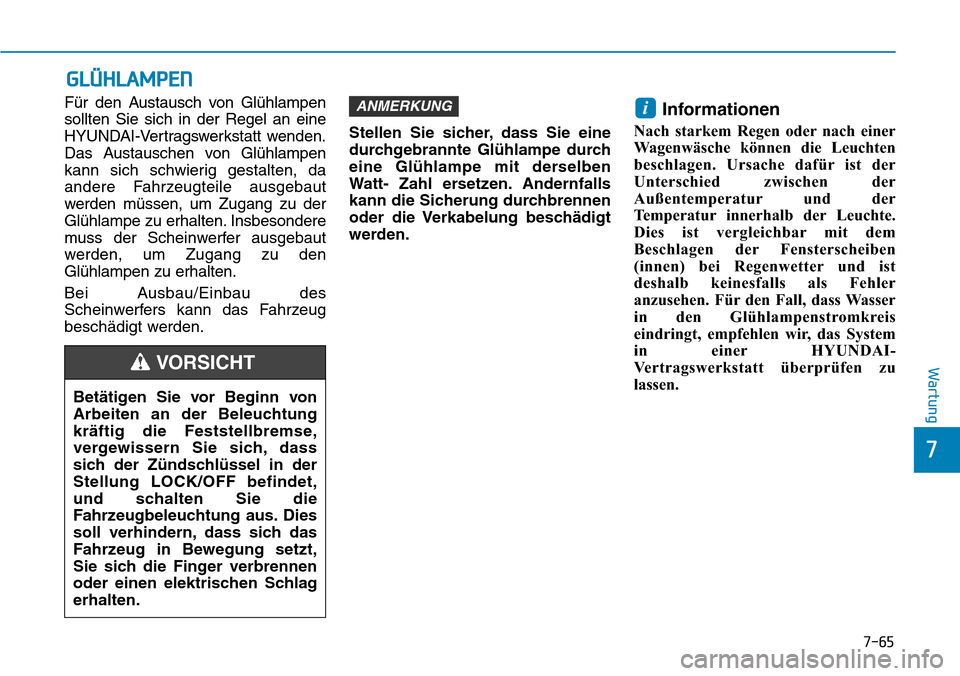

7-65
7
Wartung
GLÜHLAMPEN
Für den Austausch von Glühlampen
sollten Sie sich in der Regel an eine
HYUNDAI-Vertragswerkstatt wenden.
Das Austauschen von Glühlampen
kann sich schwierig gestalten, da
andere Fahrzeugteile ausgebaut
werden müssen, um Zugang zu der
Glühlampe zu erhalten. Insbesondere
muss der Scheinwerfer ausgebaut
werden, um Zugang zu den
Glühlampen zu erhalten.
Bei Ausbau/Einbau des
Scheinwerfers kann das Fahrzeug
beschädigt werden.Stellen Sie sicher, dass Sie eine
durchgebrannte Glühlampe durch
eine Glühlampe mit derselben
Watt- Zahl ersetzen. Andernfalls
kann die Sicherung durchbrennen
oder die Verkabelung beschädigt
werden.Informationen
Nach starkem Regen oder nach einer
Wagenwäsche können die Leuchten
beschlagen. Ursache dafür ist der
Unterschied zwischen der
Außentemperatur und der
Temperatur innerhalb der Leuchte.
Dies ist vergleichbar mit dem
Beschlagen der Fensterscheiben
(innen) bei Regenwetter und ist
deshalb keinesfalls als Fehler
anzusehen. Für den Fall, dass Wasser
in den Glühlampenstromkreis
eindringt, empfehlen wir, das System
in einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen.
iANMERKUNG
Betätigen Sie vor Beginn von
Arbeiten an der Beleuchtung
kräftig die Feststellbremse,
vergewissern Sie sich, dass
sich der Zündschlüssel in der
Stellung LOCK/OFF befindet,
und schalten Sie die
Fahrzeugbeleuchtung aus. Dies
soll verhindern, dass sich das
Fahrzeug in Bewegung setzt,
Sie sich die Finger verbrennen
oder einen elektrischen Schlag
erhalten.
VORSICHT

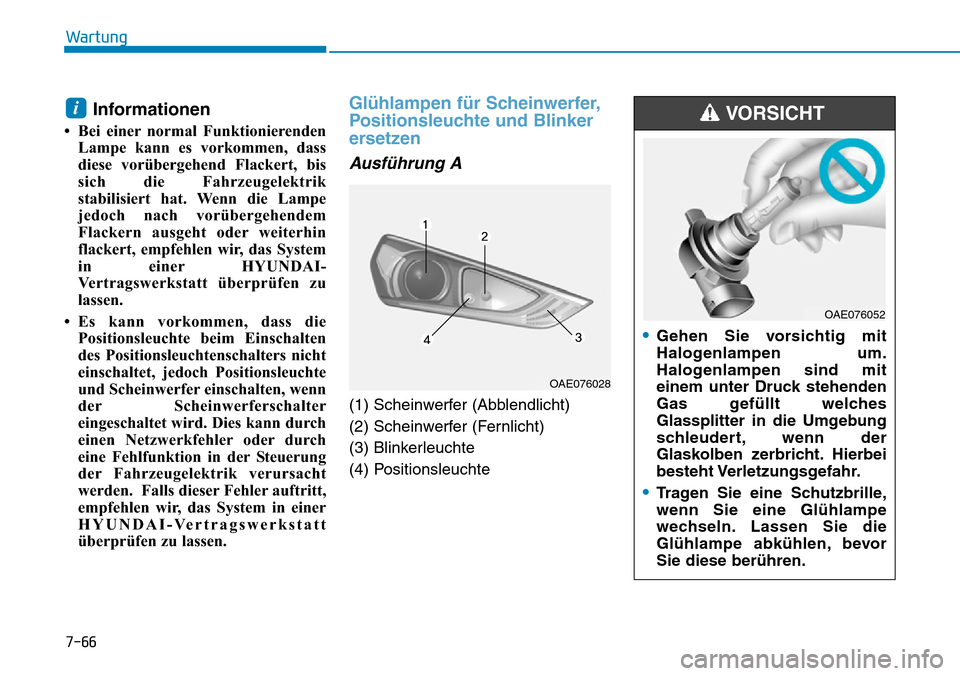

7-66
Wartung
Informationen
• Bei einer normal Funktionierenden
Lampe kann es vorkommen, dass
diese vorübergehend Flackert, bis
sich die Fahrzeugelektrik
stabilisiert hat. Wenn die Lampe
jedoch nach vorübergehendem
Flackern ausgeht oder weiterhin
flackert, empfehlen wir, das System
in einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen.
• Es kann vorkommen, dass die
Positionsleuchte beim Einschalten
des Positionsleuchtenschalters nicht
einschaltet, jedoch Positionsleuchte
und Scheinwerfer einschalten, wenn
der Scheinwerferschalter
eingeschaltet wird. Dies kann durch
einen Netzwerkfehler oder durch
eine Fehlfunktion in der Steuerung
der Fahrzeugelektrik verursacht
werden. Falls dieser Fehler auftritt,
empfehlen wir, das System in einer
HYUNDAI-Vertragswerkstatt
überprüfen zu lassen.
Glühlampen für Scheinwerfer,
Positionsleuchte und Blinker
ersetzen
Ausführung A
(1) Scheinwerfer (Abblendlicht)
(2) Scheinwerfer (Fernlicht)
(3) Blinkerleuchte
(4) Positionsleuchte
i
OAE076028
•Gehen Sie vorsichtig mit
Halogenlampen um.
Halogenlampen sind mit
einem unter Druck stehenden
Gas gefüllt welches
Glassplitter in die Umgebung
schleudert, wenn der
Glaskolben zerbricht. Hierbei
besteht Verletzungsgefahr.
•Tragen Sie eine Schutzbrille,
wenn Sie eine Glühlampe
wechseln. Lassen Sie die
Glühlampe abkühlen, bevor
Sie diese berühren.
VORSICHT
OAE076052

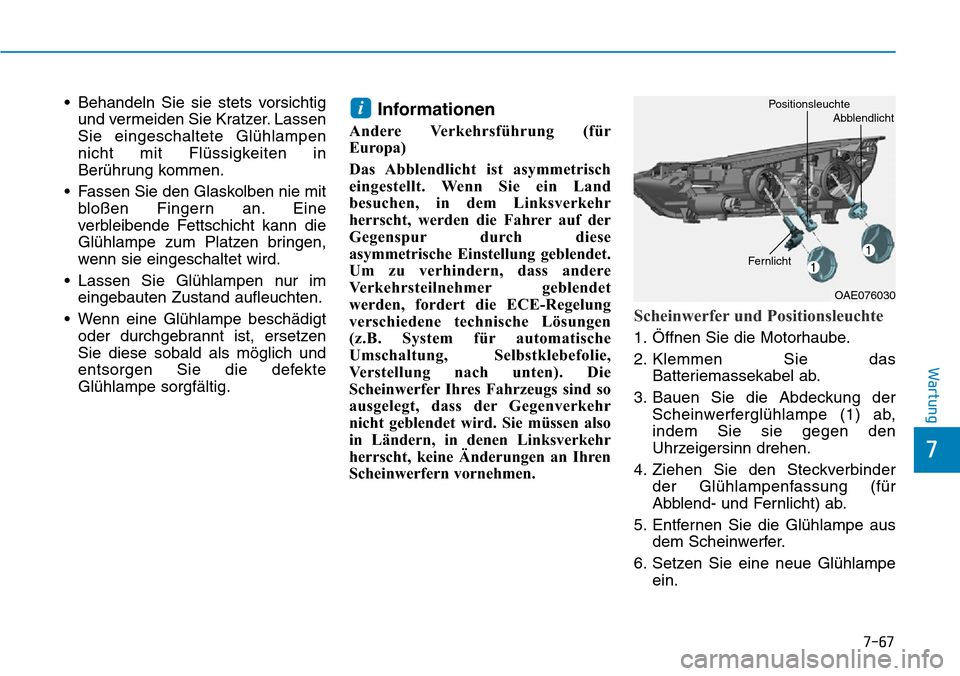

7-67
7
Wartung
• Behandeln Sie sie stets vorsichtig
und vermeiden Sie Kratzer. Lassen
Sie eingeschaltete Glühlampen
nicht mit Flüssigkeiten in
Berührung kommen.
• Fassen Sie den Glaskolben nie mit
bloßen Fingern an. Eine
verbleibende Fettschicht kann die
Glühlampe zum Platzen bringen,
wenn sie eingeschaltet wird.
• Lassen Sie Glühlampen nur im
eingebauten Zustand aufleuchten.
• Wenn eine Glühlampe beschädigt
oder durchgebrannt ist, ersetzen
Sie diese sobald als möglich und
entsorgen Sie die defekte
Glühlampe sorgfältig.Informationen
Andere Verkehrsführung (für
Europa)
Das Abblendlicht ist asymmetrisch
eingestellt. Wenn Sie ein Land
besuchen, in dem Linksverkehr
herrscht, werden die Fahrer auf der
Gegenspur durch diese
asymmetrische Einstellung geblendet.
Um zu verhindern, dass andere
Verkehrsteilnehmer geblendet
werden, fordert die ECE-Regelung
verschiedene technische Lösungen
(z.B. System für automatische
Umschaltung, Selbstklebefolie,
Verstellung nach unten). Die
Scheinwerfer Ihres Fahrzeugs sind so
ausgelegt, dass der Gegenverkehr
nicht geblendet wird. Sie müssen also
in Ländern, in denen Linksverkehr
herrscht, keine Änderungen an Ihren
Scheinwerfern vornehmen.
Scheinwerfer und Positionsleuchte
1. Öffnen Sie die Motorhaube.
2. Klemmen Sie das
Batteriemassekabel ab.
3. Bauen Sie die Abdeckung der
Scheinwerferglühlampe (1) ab,
indem Sie sie gegen den
Uhrzeigersinn drehen.
4. Ziehen Sie den Steckverbinder
der Glühlampenfassung (für
Abblend- und Fernlicht) ab.
5. Entfernen Sie die Glühlampe aus
dem Scheinwerfer.
6. Setzen Sie eine neue Glühlampe
ein.
i
OAE076030
Fernlicht
PositionsleuchteAbblendlicht

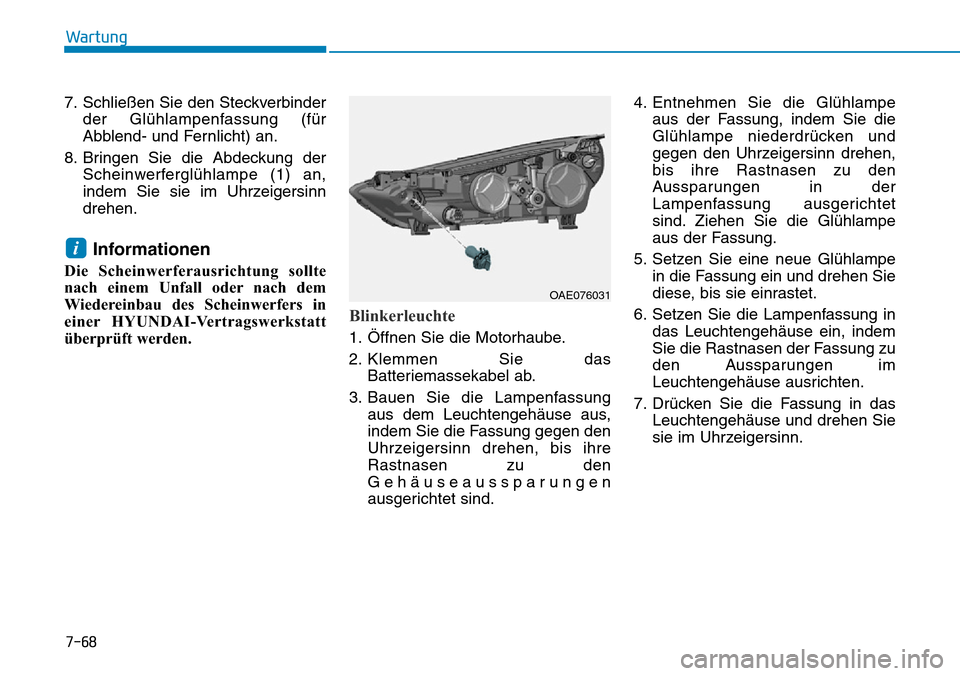

7-68
Wartung
7. Schließen Sie den Steckverbinder
der Glühlampenfassung (für
Abblend- und Fernlicht) an.
8. Bringen Sie die Abdeckung der
Scheinwerferglühlampe (1) an,
indem Sie sie im Uhrzeigersinn
drehen.
Informationen
Die Scheinwerferausrichtung sollte
nach einem Unfall oder nach dem
Wiedereinbau des Scheinwerfers in
einer HYUNDAI-Vertragswerkstatt
überprüft werden.
Blinkerleuchte
1. Öffnen Sie die Motorhaube.
2. Klemmen Sie das
Batteriemassekabel ab.
3. Bauen Sie die Lampenfassung
aus dem Leuchtengehäuse aus,
indem Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Rastnasen zu den
Gehäuseaussparungen
ausgerichtet sind.4. Entnehmen Sie die Glühlampe
aus der Fassung, indem Sie die
Glühlampe niederdrücken und
gegen den Uhrzeigersinn drehen,
bis ihre Rastnasen zu den
Aussparungen in der
Lampenfassung ausgerichtet
sind. Ziehen Sie die Glühlampe
aus der Fassung.
5. Setzen Sie eine neue Glühlampe
in die Fassung ein und drehen Sie
diese, bis sie einrastet.
6. Setzen Sie die Lampenfassung in
das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im
Leuchtengehäuse ausrichten.
7. Drücken Sie die Fassung in das
Leuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.
i
OAE076031

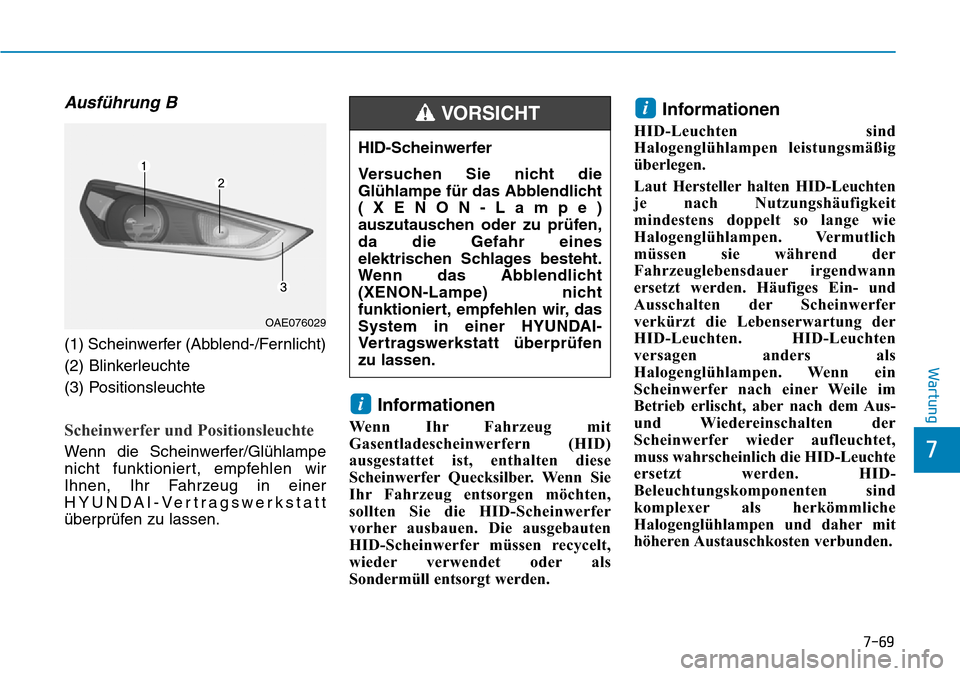

7-69
7
Wartung
Ausführung B
(1) Scheinwerfer (Abblend-/Fernlicht)
(2) Blinkerleuchte
(3) Positionsleuchte
Scheinwerfer und Positionsleuchte
Wenn die Scheinwerfer/Glühlampe
nicht funktioniert, empfehlen wir
Ihnen, Ihr Fahrzeug in einer
HYUNDAI-Vertragswerkstatt
überprüfen zu lassen.
Informationen
Wenn Ihr Fahrzeug mit
Gasentladescheinwerfern (HID)
ausgestattet ist, enthalten diese
Scheinwerfer Quecksilber. Wenn Sie
Ihr Fahrzeug entsorgen möchten,
sollten Sie die HID-Scheinwerfer
vorher ausbauen. Die ausgebauten
HID-Scheinwerfer müssen recycelt,
wieder verwendet oder als
Sondermüll entsorgt werden.
Informationen
HID-Leuchten sind
Halogenglühlampen leistungsmäßig
überlegen.
Laut Hersteller halten HID-Leuchten
je nach Nutzungshäufigkeit
mindestens doppelt so lange wie
Halogenglühlampen. Vermutlich
müssen sie während der
Fahrzeuglebensdauer irgendwann
ersetzt werden. Häufiges Ein- und
Ausschalten der Scheinwerfer
verkürzt die Lebenserwartung der
HID-Leuchten. HID-Leuchten
versagen anders als
Halogenglühlampen. Wenn ein
Scheinwerfer nach einer Weile im
Betrieb erlischt, aber nach dem Aus-
und Wiedereinschalten der
Scheinwerfer wieder aufleuchtet,
muss wahrscheinlich die HID-Leuchte
ersetzt werden. HID-
Beleuchtungskomponenten sind
komplexer als herkömmliche
Halogenglühlampen und daher mit
höheren Austauschkosten verbunden.
i
i
HID-Scheinwerfer
Versuchen Sie nicht die
Glühlampe für das Abblendlicht
(XENON-Lampe)
auszutauschen oder zu prüfen,
da die Gefahr eines
elektrischen Schlages besteht.
Wenn das Abblendlicht
(XENON-Lampe) nicht
funktioniert, empfehlen wir, das
System in einer HYUNDAI-
Vertragswerkstatt überprüfen
zu lassen.
VORSICHT
OAE076029

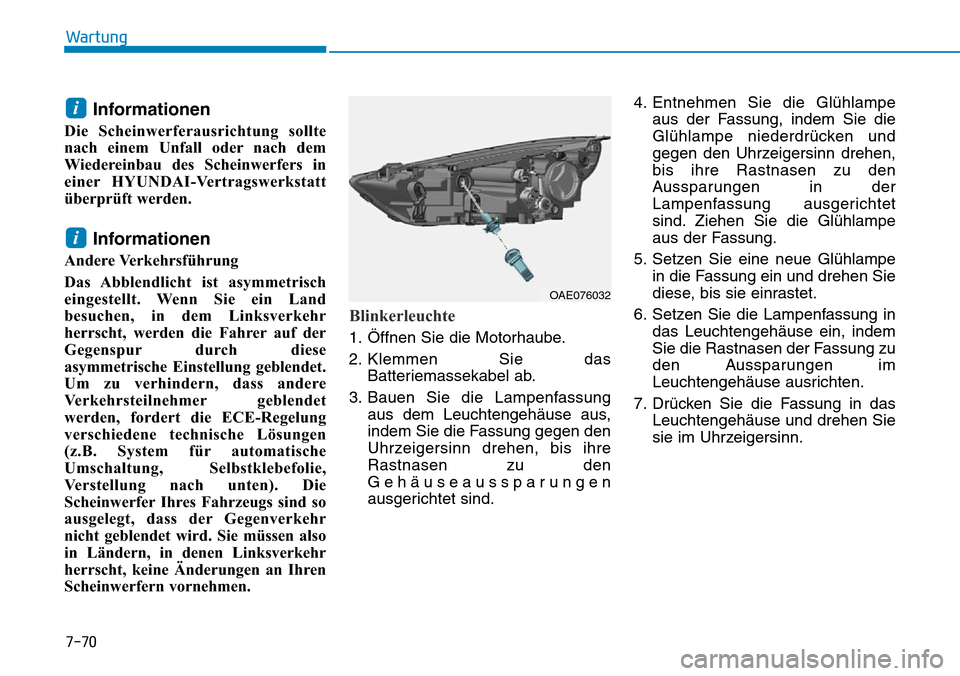

7-70
Wartung
Informationen
Die Scheinwerferausrichtung sollte
nach einem Unfall oder nach dem
Wiedereinbau des Scheinwerfers in
einer HYUNDAI-Vertragswerkstatt
überprüft werden.
Informationen
Andere Verkehrsführung
Das Abblendlicht ist asymmetrisch
eingestellt. Wenn Sie ein Land
besuchen, in dem Linksverkehr
herrscht, werden die Fahrer auf der
Gegenspur durch diese
asymmetrische Einstellung geblendet.
Um zu verhindern, dass andere
Verkehrsteilnehmer geblendet
werden, fordert die ECE-Regelung
verschiedene technische Lösungen
(z.B. System für automatische
Umschaltung, Selbstklebefolie,
Verstellung nach unten). Die
Scheinwerfer Ihres Fahrzeugs sind so
ausgelegt, dass der Gegenverkehr
nicht geblendet wird. Sie müssen also
in Ländern, in denen Linksverkehr
herrscht, keine Änderungen an Ihren
Scheinwerfern vornehmen.
Blinkerleuchte
1. Öffnen Sie die Motorhaube.
2. Klemmen Sie das
Batteriemassekabel ab.
3. Bauen Sie die Lampenfassung
aus dem Leuchtengehäuse aus,
indem Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Rastnasen zu den
Gehäuseaussparungen
ausgerichtet sind.4. Entnehmen Sie die Glühlampe
aus der Fassung, indem Sie die
Glühlampe niederdrücken und
gegen den Uhrzeigersinn drehen,
bis ihre Rastnasen zu den
Aussparungen in der
Lampenfassung ausgerichtet
sind. Ziehen Sie die Glühlampe
aus der Fassung.
5. Setzen Sie eine neue Glühlampe
in die Fassung ein und drehen Sie
diese, bis sie einrastet.
6. Setzen Sie die Lampenfassung in
das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im
Leuchtengehäuse ausrichten.
7. Drücken Sie die Fassung in das
Leuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.
i
i
OAE076032

7-71
7
Wartung

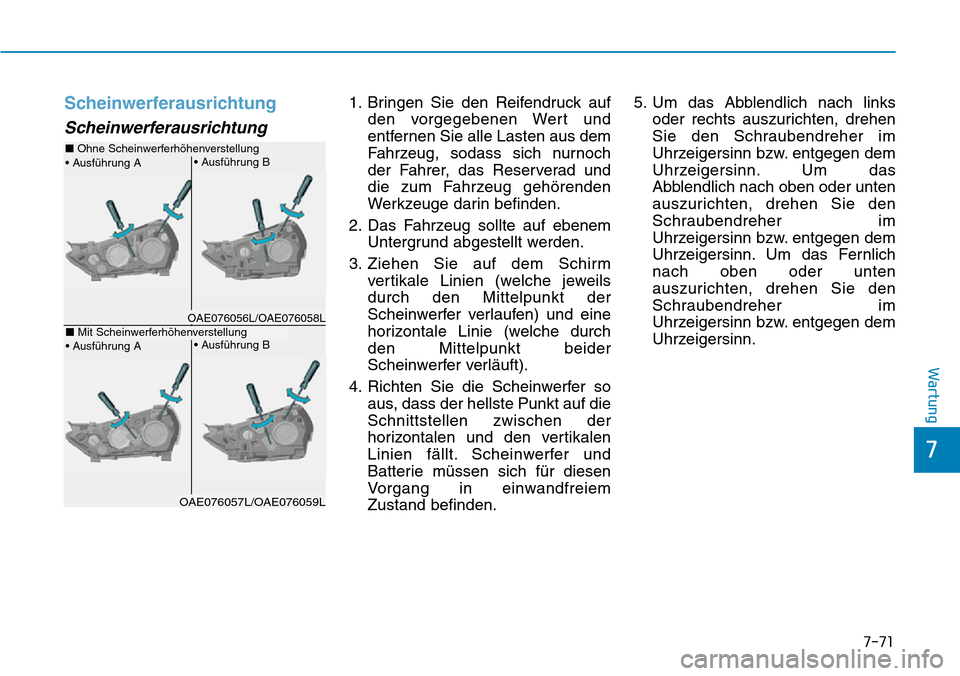

Scheinwerferausrichtung
Scheinwerferausrichtung
1. Bringen Sie den Reifendruck auf
den vorgegebenen Wert und
entfernen Sie alle Lasten aus dem
Fahrzeug, sodass sich nurnoch
der Fahrer, das Reserverad und
die zum Fahrzeug gehörenden
Werkzeuge darin befinden.
2. Das Fahrzeug sollte auf ebenem
Untergrund abgestellt werden.
3. Ziehen Sie auf dem Schirm
vertikale Linien (welche jeweils
durch den Mittelpunkt der
Scheinwerfer verlaufen) und eine
horizontale Linie (welche durch
den Mittelpunkt beider
Scheinwerfer verläuft).
4. Richten Sie die Scheinwerfer so
aus, dass der hellste Punkt auf die
Schnittstellen zwischen der
horizontalen und den vertikalen
Linien fällt. Scheinwerfer und
Batterie müssen sich für diesen
Vorgang in einwandfreiem
Zustand befinden.5. Um das Abblendlich nach links
oder rechts auszurichten, drehen
Sie den Schraubendreher im
Uhrzeigersinn bzw. entgegen dem
Uhrzeigersinn. Um das
Abblendlich nach oben oder unten
auszurichten, drehen Sie den
Schraubendreher im
Uhrzeigersinn bzw. entgegen dem
Uhrzeigersinn. Um das Fernlich
nach oben oder unten
auszurichten, drehen Sie den
Schraubendreher im
Uhrzeigersinn bzw. entgegen dem
Uhrzeigersinn.
• Ausführung A• Ausführung B
• Ausführung B
• Ausführung A
OAE076056L/OAE076058L
■Ohne Scheinwerferhöhenverstellung
■Mit Scheinwerferhöhenverstellung
OAE076057L/OAE076059L
