2018 Hyundai Ioniq Plug-in Hybrid Betriebsanleitung (in German)

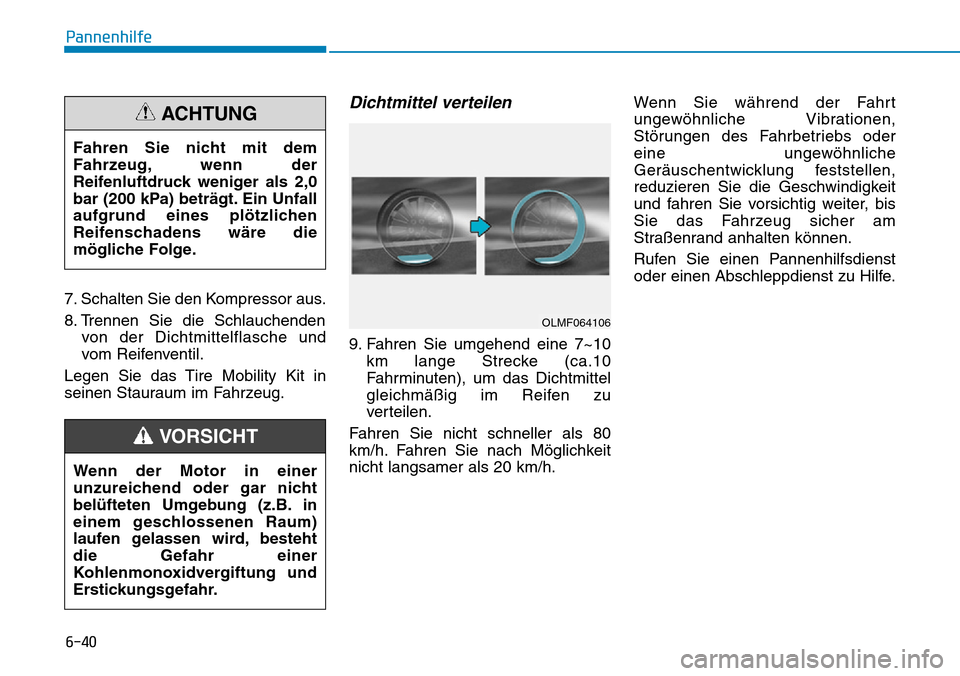

6-40
7. Schalten Sie den Kompressor aus.
8. Trennen Sie die Schlauchenden
von der Dichtmittelflasche und
vom Reifenventil.
Legen Sie das Tire Mobility Kit in
seinen Stauraum im Fahrzeug.
Dichtmittel verteilen
9. Fahren Sie umgehend eine 7~10
km lange Strecke (ca.10
Fahrminuten), um das Dichtmittel
gleichmäßig im Reifen zu
verteilen.
Fahren Sie nicht schneller als 80
km/h. Fahren Sie nach Möglichkeit
nicht langsamer als 20 km/h.Wenn Sie während der Fahrt
ungewöhnliche Vibrationen,
Störungen des Fahrbetriebs oder
eine ungewöhnliche
Geräuschentwicklung feststellen,
reduzieren Sie die Geschwindigkeit
und fahren Sie vorsichtig weiter, bis
Sie das Fahrzeug sicher am
Straßenrand anhalten können.
Rufen Sie einen Pannenhilfsdienst
oder einen Abschleppdienst zu Hilfe.
Pannenhilfe
Fahren Sie nicht mit dem
Fahrzeug, wenn der
Reifenluftdruck weniger als 2,0
bar (200 kPa) beträgt. Ein Unfall
aufgrund eines plötzlichen
Reifenschadens wäre die
mögliche Folge.
ACHTUNG
Wenn der Motor in einer
unzureichend oder gar nicht
belüfteten Umgebung (z.B. in
einem geschlossenen Raum)
laufen gelassen wird, besteht
die Gefahr einer
Kohlenmonoxidvergiftung und
Erstickungsgefahr.
VORSICHT
OLMF064106

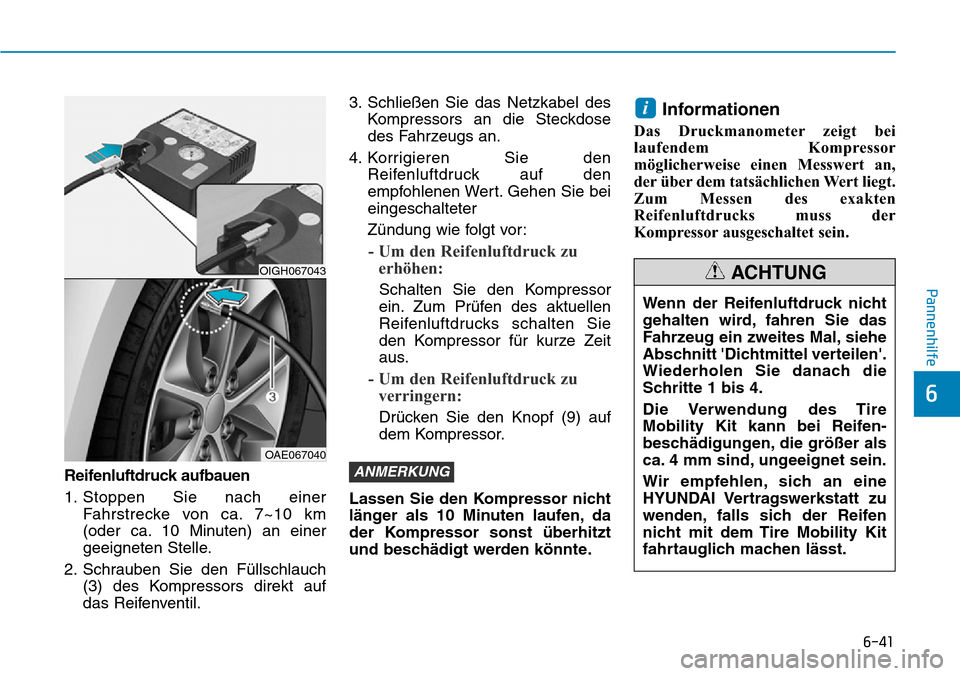

6-41
Pannenhilfe
Reifenluftdruck aufbauen
1. Stoppen Sie nach einer
Fahrstrecke von ca. 7~10 km
(oder ca. 10 Minuten) an einer
geeigneten Stelle.
2. Schrauben Sie den Füllschlauch
(3) des Kompressors direkt auf
das Reifenventil.3. Schließen Sie das Netzkabel des
Kompressors an die Steckdose
des Fahrzeugs an.
4. Korrigieren Sie den
Reifenluftdruck auf den
empfohlenen Wert. Gehen Sie bei
eingeschalteter
Zündung wie folgt vor:
- Um den Reifenluftdruck zu
erhöhen:
Schalten Sie den Kompressor
ein. Zum Prüfen des aktuellen
Reifenluftdrucks schalten Sie
den Kompressor für kurze Zeit
aus.
- Um den Reifenluftdruck zu
verringern:
Drücken Sie den Knopf (9) auf
dem Kompressor.
Lassen Sie den Kompressor nicht
länger als 10 Minuten laufen, da
der Kompressor sonst überhitzt
und beschädigt werden könnte.
Informationen
Das Druckmanometer zeigt bei
laufendem Kompressor
möglicherweise einen Messwert an,
der über dem tatsächlichen Wert liegt.
Zum Messen des exakten
Reifenluftdrucks muss der
Kompressor ausgeschaltet sein.
i
ANMERKUNG
6
OIGH067043
OAE067040
Wenn der Reifenluftdruck nicht
gehalten wird, fahren Sie das
Fahrzeug ein zweites Mal, siehe
Abschnitt 'Dichtmittel verteilen'.
Wiederholen Sie danach die
Schritte 1 bis 4.
Die Verwendung des Tire
Mobility Kit kann bei Reifen-
beschädigungen, die größer als
ca. 4 mm sind, ungeeignet sein.
Wir empfehlen, sich an eine
HYUNDAI Vertragswerkstatt zu
wenden, falls sich der Reifen
nicht mit dem Tire Mobility Kit
fahrtauglich machen lässt.
ACHTUNG

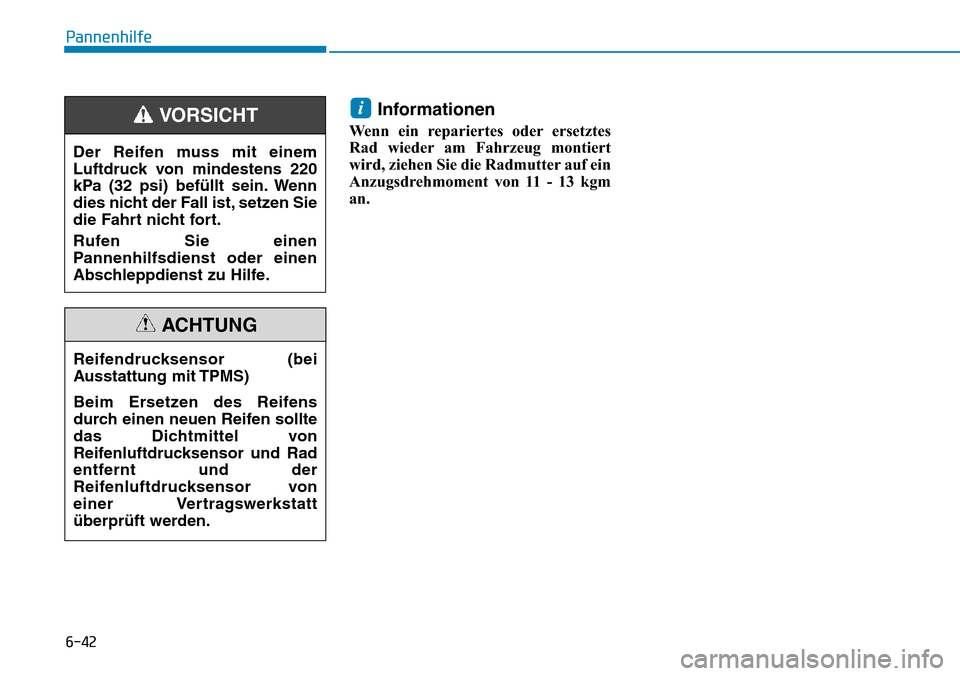

6-42
Informationen
Wenn ein repariertes oder ersetztes
Rad wieder am Fahrzeug montiert
wird, ziehen Sie die Radmutter auf ein
Anzugsdrehmoment von 11 - 13 kgm
an.
i
Pannenhilfe
Reifendrucksensor (bei
Ausstattung mit TPMS)
Beim Ersetzen des Reifens
durch einen neuen Reifen sollte
das Dichtmittel von
Reifenluftdrucksensor und Rad
entfernt und der
Reifenluftdrucksensor von
einer Vertragswerkstatt
überprüft werden.
ACHTUNG
Der Reifen muss mit einem
Luftdruck von mindestens 220
kPa (32 psi) befüllt sein. Wenn
dies nicht der Fall ist, setzen Sie
die Fahrt nicht fort.
Rufen Sie einen
Pannenhilfsdienst oder einen
Abschleppdienst zu Hilfe.
VORSICHT

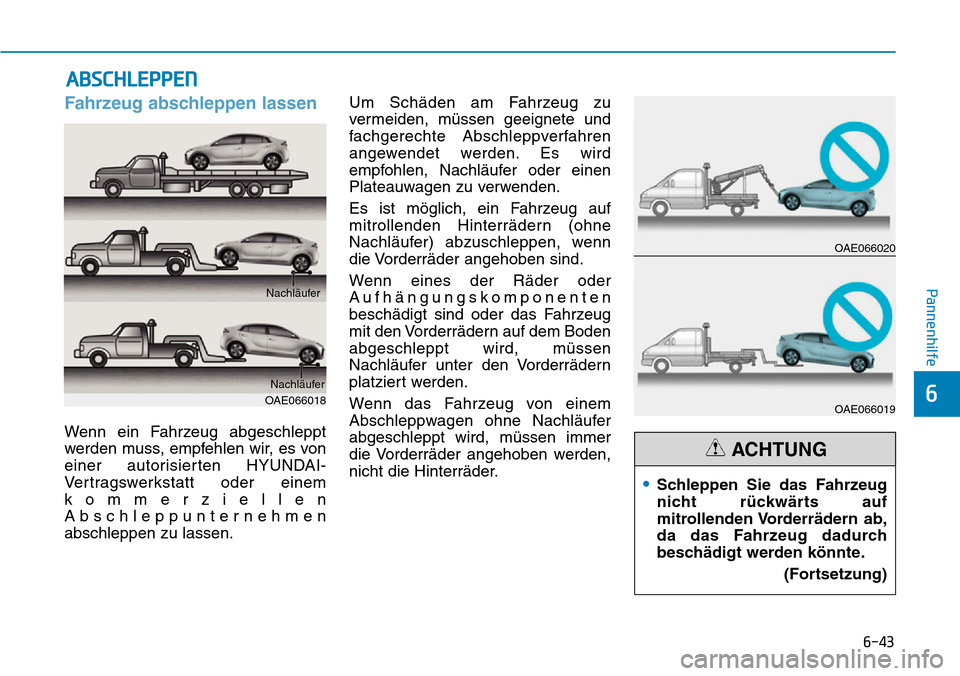

6-43
Pannenhilfe
6
Fahrzeug abschleppen lassen
Wenn ein Fahrzeug abgeschleppt
werden muss, empfehlen wir, es von
einer autorisierten HYUNDAI-
Vertragswerkstatt oder einem
kommerziellen
Abschleppunternehmen
abschleppen zu lassen.Um Schäden am Fahrzeug zu
vermeiden, müssen geeignete und
fachgerechte Abschleppverfahren
angewendet werden. Es wird
empfohlen, Nachläufer oder einen
Plateauwagen zu verwenden.
Es ist möglich, ein Fahrzeug auf
mitrollenden Hinterrädern (ohne
Nachläufer) abzuschleppen, wenn
die Vorderräder angehoben sind.
Wenn eines der Räder oder
Aufhängungskomponenten
beschädigt sind oder das Fahrzeug
mit den Vorderrädern auf dem Boden
abgeschleppt wird, müssen
Nachläufer unter den Vorderrädern
platziert werden.
Wenn das Fahrzeug von einem
Abschleppwagen ohne Nachläufer
abgeschleppt wird, müssen immer
die Vorderräder angehoben werden,
nicht die Hinterräder.
ABSCHLEPPEN
OAE066018Nachläufer Nachläufer
•Schleppen Sie das Fahrzeug
nicht rückwärts auf
mitrollenden Vorderrädern ab,
da das Fahrzeug dadurch
beschädigt werden könnte.
(Fortsetzung)
ACHTUNG
OAE066020
OAE066019

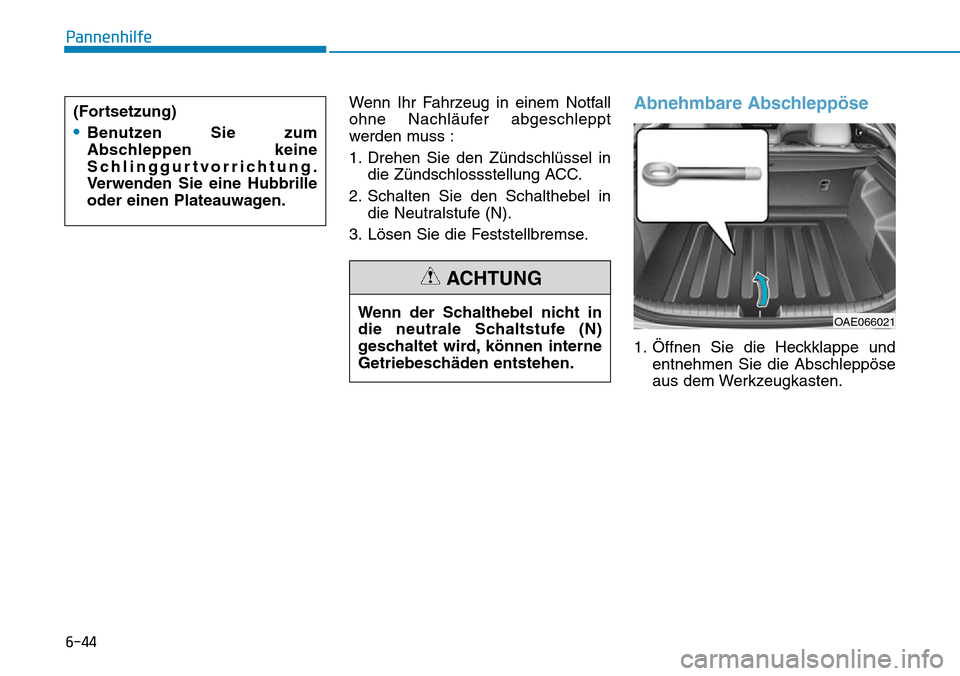

6-44
Pannenhilfe
Wenn Ihr Fahrzeug in einem Notfall
ohne Nachläufer abgeschleppt
werden muss :
1. Drehen Sie den Zündschlüssel in
die Zündschlossstellung ACC.
2. Schalten Sie den Schalthebel in
die Neutralstufe (N).
3. Lösen Sie die Feststellbremse.
Abnehmbare Abschleppöse
1. Öffnen Sie die Heckklappe und
entnehmen Sie die Abschleppöse
aus dem Werkzeugkasten. Wenn der Schalthebel nicht in
die neutrale Schaltstufe (N)
geschaltet wird, können interne
Getriebeschäden entstehen.
ACHTUNG
OAE066021
(Fortsetzung)
•Benutzen Sie zum
Abschleppen keine
Schlinggurtvorrichtung.
Verwenden Sie eine Hubbrille
oder einen Plateauwagen.

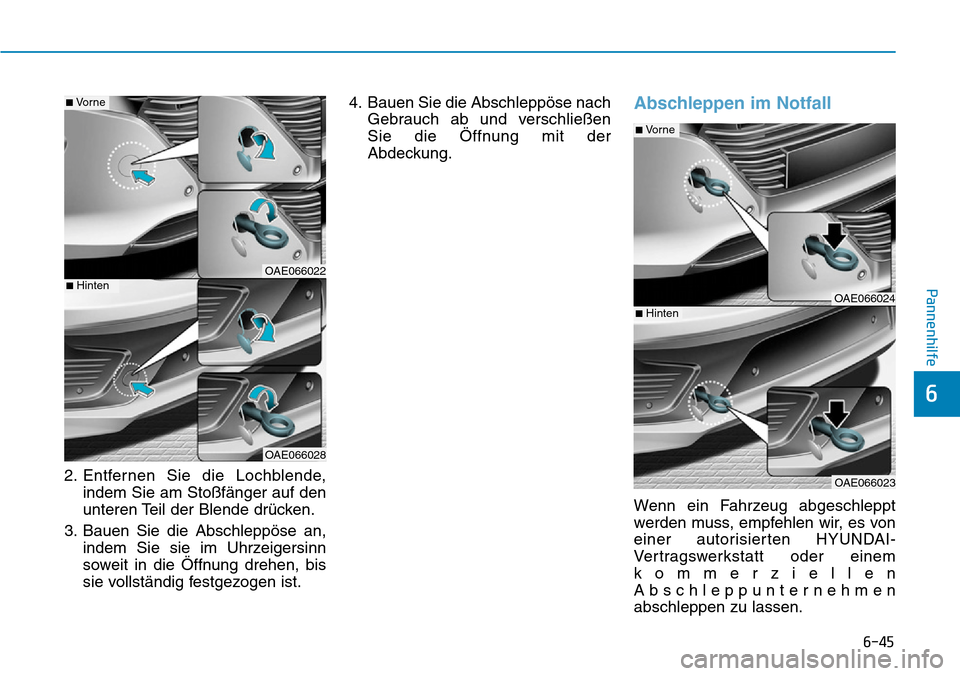

6-45
Pannenhilfe
6
2. Entfernen Sie die Lochblende,
indem Sie am Stoßfänger auf den
unteren Teil der Blende drücken.
3. Bauen Sie die Abschleppöse an,
indem Sie sie im Uhrzeigersinn
soweit in die Öffnung drehen, bis
sie vollständig festgezogen ist.4. Bauen Sie die Abschleppöse nach
Gebrauch ab und verschließen
Sie die Öffnung mit der
Abdeckung.
Abschleppen im Notfall
Wenn ein Fahrzeug abgeschleppt
werden muss, empfehlen wir, es von
einer autorisierten HYUNDAI-
Vertragswerkstatt oder einem
kommerziellen
Abschleppunternehmen
abschleppen zu lassen.
OAE066024
OAE066023
■Vo r n e
■Hinten
OAE066022
OAE066028
■Vo r n e
■Hinten

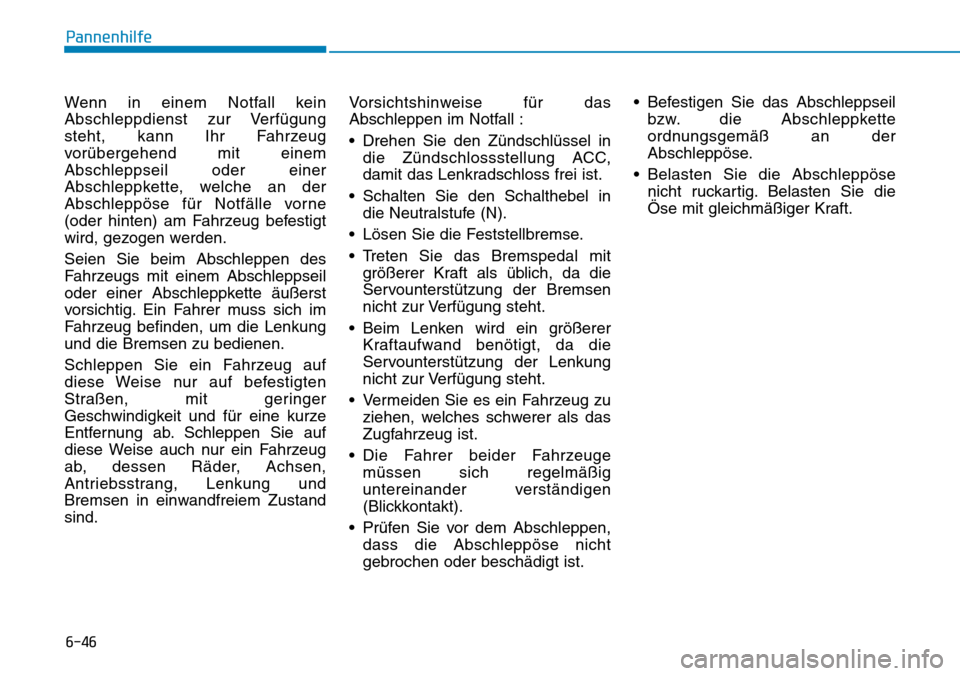

6-46
Wenn in einem Notfall kein
Abschleppdienst zur Verfügung
steht, kann Ihr Fahrzeug
vorübergehend mit einem
Abschleppseil oder einer
Abschleppkette, welche an der
Abschleppöse für Notfälle vorne
(oder hinten) am Fahrzeug befestigt
wird, gezogen werden.
Seien Sie beim Abschleppen des
Fahrzeugs mit einem Abschleppseil
oder einer Abschleppkette äußerst
vorsichtig. Ein Fahrer muss sich im
Fahrzeug befinden, um die Lenkung
und die Bremsen zu bedienen.
Schleppen Sie ein Fahrzeug auf
diese Weise nur auf befestigten
Straßen, mit geringer
Geschwindigkeit und für eine kurze
Entfernung ab. Schleppen Sie auf
diese Weise auch nur ein Fahrzeug
ab, dessen Räder, Achsen,
Antriebsstrang, Lenkung und
Bremsen in einwandfreiem Zustand
sind.Vorsichtshinweise für das
Abschleppen im Notfall :
• Drehen Sie den Zündschlüssel in
die Zündschlossstellung ACC,
damit das Lenkradschloss frei ist.
• Schalten Sie den Schalthebel in
die Neutralstufe (N).
• Lösen Sie die Feststellbremse.
• Treten Sie das Bremspedal mit
größerer Kraft als üblich, da die
Servounterstützung der Bremsen
nicht zur Verfügung steht.
• Beim Lenken wird ein größerer
Kraftaufwand benötigt, da die
Servounterstützung der Lenkung
nicht zur Verfügung steht.
• Vermeiden Sie es ein Fahrzeug zu
ziehen, welches schwerer als das
Zugfahrzeug ist.
• Die Fahrer beider Fahrzeuge
müssen sich regelmäßig
untereinander verständigen
(Blickkontakt).
• Prüfen Sie vor dem Abschleppen,
dass die Abschleppöse nicht
gebrochen oder beschädigt ist.• Befestigen Sie das Abschleppseil
bzw. die Abschleppkette
ordnungsgemäß an der
Abschleppöse.
• Belasten Sie die Abschleppöse
nicht ruckartig. Belasten Sie die
Öse mit gleichmäßiger Kraft.
Pannenhilfe

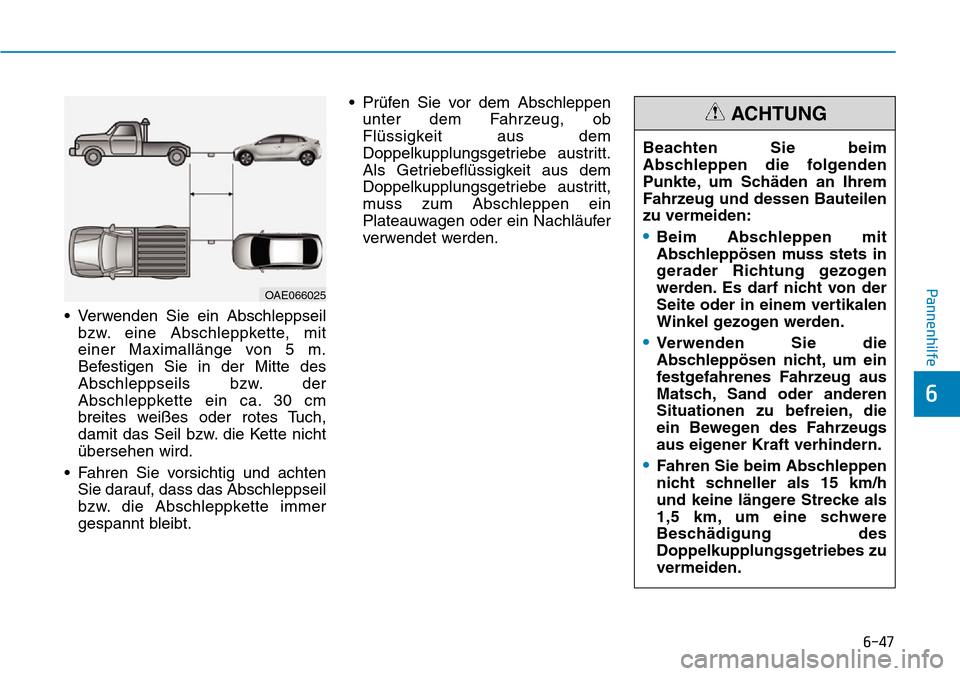

6-47
Pannenhilfe
6
• Verwenden Sie ein Abschleppseil
bzw. eine Abschleppkette, mit
einer Maximallänge von 5 m.
Befestigen Sie in der Mitte des
Abschleppseils bzw. der
Abschleppkette ein ca. 30 cm
breites weißes oder rotes Tuch,
damit das Seil bzw. die Kette nicht
übersehen wird.
• Fahren Sie vorsichtig und achten
Sie darauf, dass das Abschleppseil
bzw. die Abschleppkette immer
gespannt bleibt.• Prüfen Sie vor dem Abschleppen
unter dem Fahrzeug, ob
Flüssigkeit aus dem
Doppelkupplungsgetriebe austritt.
Als Getriebeflüssigkeit aus dem
Doppelkupplungsgetriebe austritt,
muss zum Abschleppen ein
Plateauwagen oder ein Nachläufer
verwendet werden.Beachten Sie beim
Abschleppen die folgenden
Punkte, um Schäden an Ihrem
Fahrzeug und dessen Bauteilen
zu vermeiden:
•Beim Abschleppen mit
Abschleppösen muss stets in
gerader Richtung gezogen
werden. Es darf nicht von der
Seite oder in einem vertikalen
Winkel gezogen werden.
•Verwenden Sie die
Abschleppösen nicht, um ein
festgefahrenes Fahrzeug aus
Matsch, Sand oder anderen
Situationen zu befreien, die
ein Bewegen des Fahrzeugs
aus eigener Kraft verhindern.
•Fahren Sie beim Abschleppen
nicht schneller als 15 km/h
und keine längere Strecke als
1,5 km, um eine schwere
Beschädigung des
Doppelkupplungsgetriebes zu
vermeiden.
ACHTUNG
OAE066025
