2017 TOYOTA RAV4 Betriebsanleitungen (in German)

7379-1. Technische Daten
RAV4_OM_OM42755M_(EM)
9
Technische Daten des Fahrzeugs
Ihr Toyota-Fahrzeug ist ab Werk mit “Toyota Genuine Differential Gear Oil” (Original
Toyota-Differenzialöl) gefüllt.
Verwenden Sie das von Toyota empfohlene “Toyota Genuine Differential Gear Oil”
(Original Toyota-Differenzialöl) bzw. ein gleichwertiges Differenzialöl entsprechender
Qualität, das den oben genannten Spezifikationen entspricht. Weitere Informationen
erhalten Sie bei allen Toyota-Vertragshändlern bzw. Vertragswerkstätten oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt.
Zündsystem (nur Ottomotor)
Zündkerze
Ty pX3ZR-FE- und 3ZR-FAE-Motor
DENSO SC20HR11, SC16HR11
X2AR-FE-Motor
DENSO SK16HR11
Elektrodenabstand1,1 mm
HINWEIS
■ Iridium-Zündkerzen
Verwenden Sie ausschließlich Iridium-Zündkerzen. Stellen Sie keinesfalls den Zünd-
kerzen-Elektrodenabstand ein.
Elektrisches System
Batterie
Säuredichte bei 20 °C: 1,250 oder höher
Ladestrom
Schnellladen
Langsames Laden15 A max.
5 A max.
Hinterachsdifferenzial (Modelle mit Allradantrieb)
Ölfüllmenge0,5 L
Ölsorte und Viskosität
“Toyota Genuine Differential Gear Oil LT” (Original
Toyota-Differenzialöl LT)
75W-85 GL-5 oder gleichwertiges Produkt

7389-1. Technische Daten
RAV4_OM_OM42755M_(EM)
*: Bei der Angabe der Ölfüllmenge handelt es sich um einen Richtwert. Sollte ein Ölwechsel erforderlich sein, wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder an eine andere qualifizierte und entspre-
chend ausgerüstete Fachwerkstatt.
Automatikgetriebe
Ölfüll-
menge
*
Ottomotor6,5 L
Dieselmotor6,7 L
Art der Flüssigkeit“Toyota Genuine ATF WS” (Original Toyota-
Automatikgetriebeöl WS)
HINWEIS
■ Art des Automatikgetriebeöls
Bei Verwendung eines anderen Getriebeöls als “Toyota Genuine ATF WS” (Original
Toyota-Automatikgetriebeöl WS) kann es zu Beeinträchtigungen der Schaltqualität,
zum Blockieren des Getriebes begleitet von Vibrationen und schließlich zu einem
Getriebeschaden kommen.

7399-1. Technische Daten
RAV4_OM_OM42755M_(EM)
9
Technische Daten des Fahrzeugs
*1: Bei der Angabe der Ölfüllmenge handelt es sich um einen Richtwert. Sollte ein Ölwechsel erforderlich sein, wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder an eine andere qualifizierte und entspre-
chend ausgerüstete Fachwerkstatt.
*2: Mit Modellcode*4, der mit “X” endet.
*3: Mit Modellcode*4, der mit “W” endet.
*4: Der Modellcode befindet sich auf dem Fabrikschild. ( →S. 723)

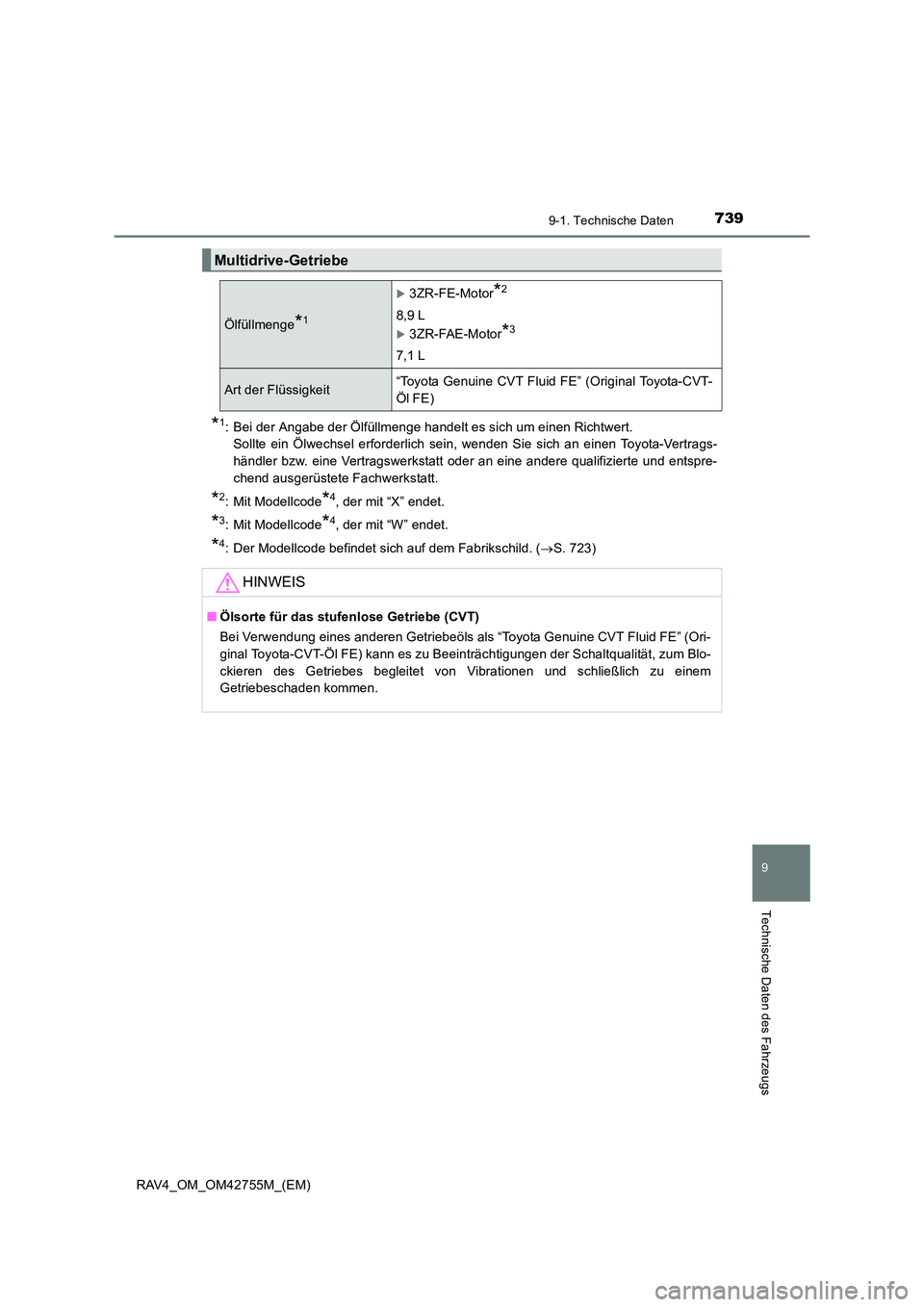

Multidrive-Getriebe
Ölfüllmenge*1
X3ZR-FE-Motor*2
8,9 L
X3ZR-FAE-Motor*3
7,1 L
Art der Flüssigkeit“Toyota Genuine CVT Fluid FE” (Original Toyota-CVT-
Öl FE)
HINWEIS
■ Ölsorte für das stufenlose Getriebe (CVT)
Bei Verwendung eines anderen Getriebeöls als “Toyota Genuine CVT Fluid FE” (Ori-
ginal Toyota-CVT-Öl FE) kann es zu Beeinträchtigungen der Schaltqualität, zum Blo-
ckieren des Getriebes begleitet von Vibrationen und schließlich zu einem
Getriebeschaden kommen.

7409-1. Technische Daten
RAV4_OM_OM42755M_(EM)
Schaltgetriebe
Getrie-
beöl-
füllmengeOttomotor2,4 L
Dieselmotor2,1 L
Getriebeölsorte
“TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” (Original TOYOTA-Schaltge-
triebeöl LV GL-4 75W) oder ein gleichwertiges
Produkt
HINWEIS
■Schaltgetriebeöl
●Bitte beachten Sie, dass es abhängig von den Eigenschaften des verwendeten
Getriebeöls oder den Betriebsbedingungen zu einer Veränderung oder Beeinträch-
tigung des Leerlaufgeräuschs, des Schaltgefühls und/oder des Kraftstoffver-
brauchs sowie im schlimmsten Fall zu einem Getriebeschaden kommen kann.
Toyota empfiehlt für eine optimale Leistung die Verwendung von “TOYOTA Genu-
ine Manual Transmission Gear Oil LV GL-4 75W” (Original TOYOTA-Schaltgetrie-
beöl LV GL-4 75W).
● Ihr Toyota-Fahrzeug ist ab Werk mit “TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” (Original TOYOTA-Schaltgetriebeöl LV GL-4 75W) gefüllt.
Verwenden Sie das von Toyota empfohlene “TOYOTA Genuine Manual Transmis-
sion Gear Oil LV GL-4 75W” (Original TOYOTA-Schaltgetriebeöl LV GL-4 75W)
bzw. ein gleichwertiges Öl entsprechender Qualität, das den oben genannten Spe-
zifikationen entspricht.
Für weitere Informationen setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausge-
rüsteten Fachwerkstatt in Verbindung.
Kupplung
Kupplungspedalspiel5—15 mm
Art der FlüssigkeitSAE J1703 oder FMVSS Nr. 116 DOT 3
SAE J1704 oder FMVSS Nr. 116 DOT 4

7419-1. Technische Daten
RAV4_OM_OM42755M_(EM)
9
Technische Daten des Fahrzeugs
Ihr Toyota-Fahrzeug ist ab Werk mit “Toyota Genuine Differential Gear Oil” (Original
Toyota-Differenzialöl) gefüllt.
Verwenden Sie das von Toyota empfohlene “Toyota Genuine Differential Gear Oil”
(Original Toyota-Differenzialöl) bzw. ein gleichwertiges Differenzialöl entsprechender
Qualität, das den oben genannten Spezifikationen entspricht. Weitere Informationen
erhalten Sie bei allen Toyota-Vertragshändlern bzw. Vertragswerkstätten oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt.
*1: Pedalrestweg-Mindestwert bei Betätigung mit einer Kraft von 490 N (50 kp) bei lau-fendem Motor
*2: Feststellbremshebelweg beim Anziehen mit einer Kraft von 200 N (20 kp).
Verteilergetriebe (Modelle mit Allradantrieb)
Ölfüllmenge0,45 L
Ölsorte und Viskosität
“Toyota Genuine Differential Gear Oil LT” (Original
Toyota-Differenzialöl LT)
75W-85 GL-5 oder gleichwertiges Produkt
Bremsen
Pedalrestweg*1
Fahrzeuge mit
LinkslenkungMin. 94 mm
Fahrzeuge mit
RechtslenkungMin. 87 mm
Pedalspiel1—6 mm
Feststellbremshebelweg*26—8 Rasten
Art der FlüssigkeitSAE J1703 oder FMVSS Nr. 116 DOT 3
SAE J1704 oder FMVSS Nr. 116 DOT 4
Lenkung
Spie lWeniger als 30 mm

7429-1. Technische Daten
RAV4_OM_OM42755M_(EM)
XTyp A und B
*: Der empfohlene Reifendruck ist je nach Land unterschiedlich. Welcher Reifendruckfür Ihr Fahrzeug empfohlen wird, können Sie am Hinweisaufkleber zur Reifentrag-
fähigkeit ablesen. ( →S. 597)
XTy p C
XTy p D

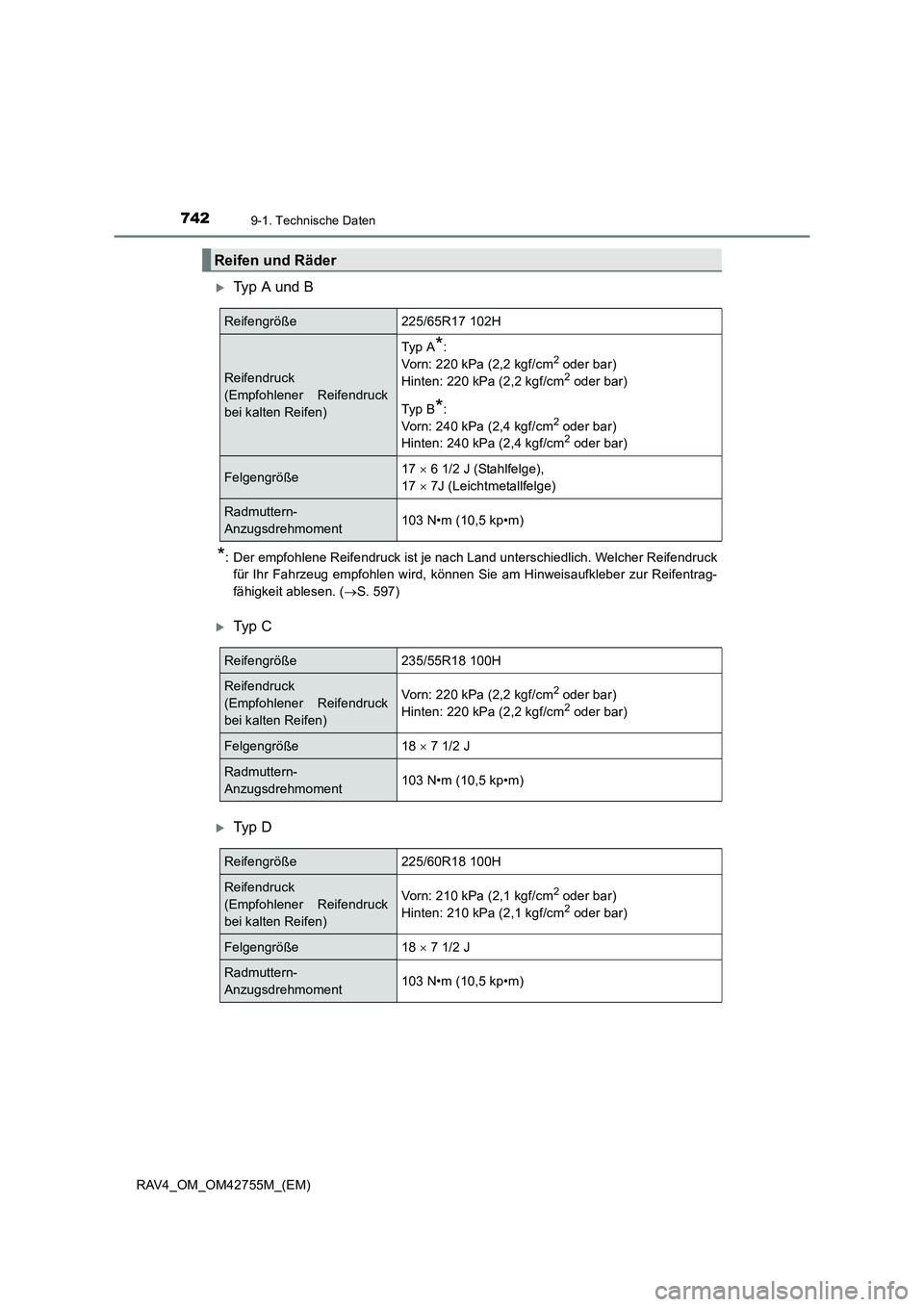

Reifen und Räder
Reifengröße225/65R17 102H
Reifendruck
(Empfohlener Reifendruck
bei kalten Reifen)
Ty p A*:
Vorn: 220 kPa (2,2 kgf/cm2 oder bar)
Hinten: 220 kPa (2,2 kgf/cm2 oder bar)
Ty p B
*:
Vorn: 240 kPa (2,4 kgf/cm2 oder bar)
Hinten: 240 kPa (2,4 kgf/cm2 oder bar)
Felgengröße17 × 6 1/2 J (Stahlfelge),
17 × 7J (Leichtmetallfelge)
Radmuttern-
Anzugsdrehmoment103 N•m (10,5 kp•m)
Reifengröße235/55R18 100H
Reifendruck
(Empfohlener Reifendruck
bei kalten Reifen)Vorn: 220 kPa (2,2 kgf/cm2 oder bar)
Hinten: 220 kPa (2,2 kgf/cm2 oder bar)
Felgengröße18 × 7 1/2 J
Radmuttern-
Anzugsdrehmoment103 N•m (10,5 kp•m)
Reifengröße225/60R18 100H
Reifendruck
(Empfohlener Reifendruck
bei kalten Reifen)Vorn: 210 kPa (2,1 kgf/cm2 oder bar)
Hinten: 210 kPa (2,1 kgf/cm2 oder bar)
Felgengröße18 × 7 1/2 J
Radmuttern-
Anzugsdrehmoment103 N•m (10,5 kp•m)

7439-1. Technische Daten
RAV4_OM_OM42755M_(EM)
9
Technische Daten des Fahrzeugs

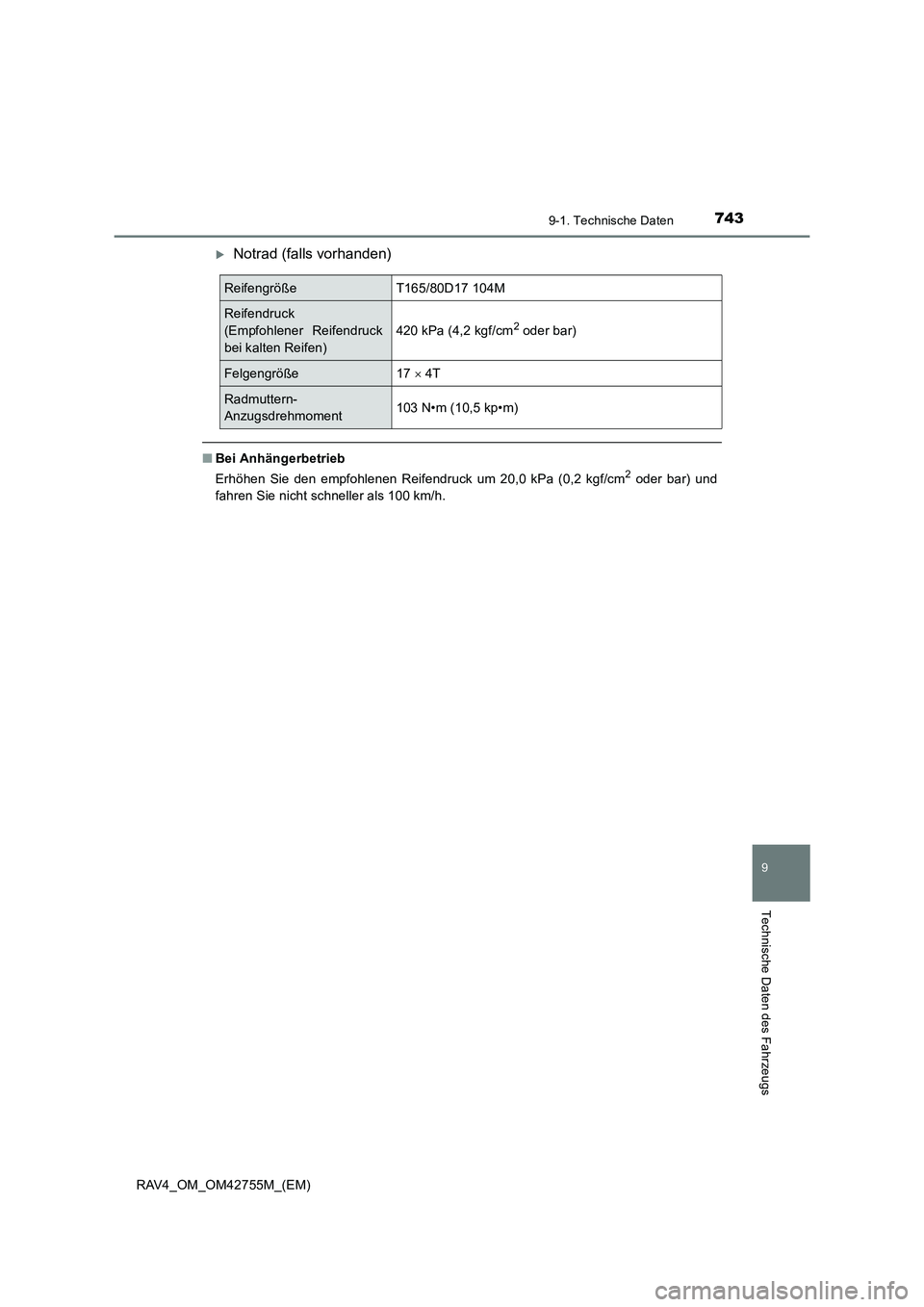

XNotrad (falls vorhanden)
■Bei Anhängerbetrieb
Erhöhen Sie den empfohlenen Reifendruck um 20,0 kPa (0,2 kgf/cm2 oder bar) und
fahren Sie nicht schneller als 100 km/h.
ReifengrößeT165/80D17 104M
Reifendruck
(Empfohlener Reifendruck
bei kalten Reifen)
420 kPa (4,2 kgf/cm2 oder bar)
Felgengröße17 × 4T
Radmuttern-
Anzugsdrehmoment103 N•m (10,5 kp•m)

7449-1. Technische Daten
RAV4_OM_OM42755M_(EM)
Lampen
LampenWTy p
Außen
Scheinwerfer (Halogen-Scheinwerfer)55A
Nebelscheinwerfer*19B
Vordere Blinkleuchten21C
Hintere Blinkleuchten21C
Rückfahrscheinwerfer16D
Kennzeichenleuchten5D
Innen
Schminkspiegelbeleuchtung8D
Innenraumbeleuchtung (vorn)/
Fahrgastleuchten5D
Innenraumleuchte (hinten)8E
Gepäckraumbeleuchtung5D
A: HIR2-Halogenlampen
B: H16-Halogenlampen
C: Quetschsockellampen (orange) D: Quetschsockellampen (transparent)
E: Zweiseitig gesockelte Lampen (trans- parent)
*: Falls vorhanden
