2017 TOYOTA RAV4 Betriebsanleitungen (in German)

5216-3. Verwenden der Ablagemöglichkeiten
RAV4_OM_OM42755M_(EM)
6
Innenraumausstattung
Drücken Sie auf den Deckel.
Zusatzstaufach
WARNUNG
Verstauen Sie keine Gegenstände, die schwerer als 200 g sind.
Anderenfalls kann sich das Zusatzstaufach öffnen und die darin untergebrachten
Gegenstände können herausfallen, was zu einem Unfall führen kann.

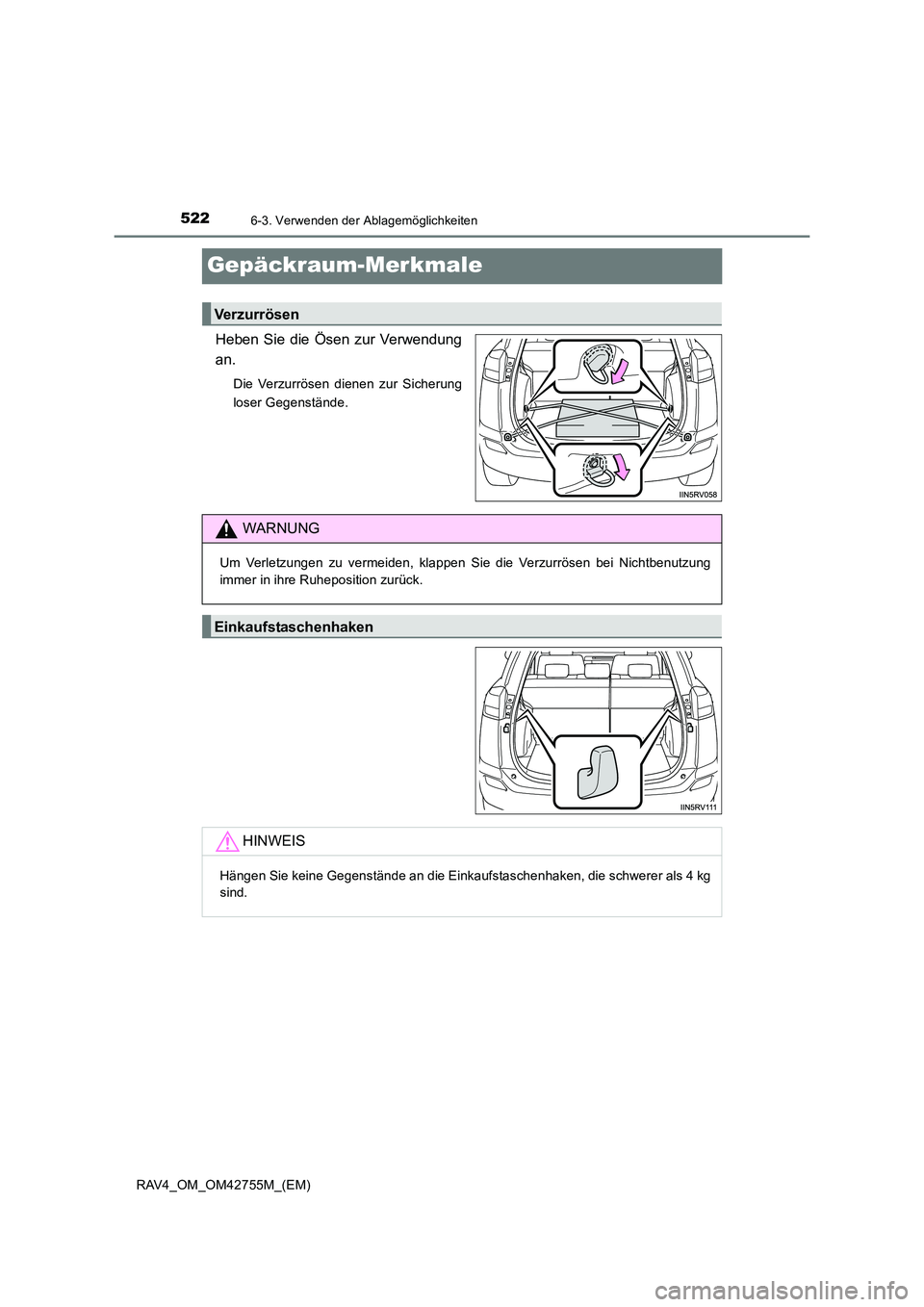

5226-3. Verwenden der Ablagemöglichkeiten
RAV4_OM_OM42755M_(EM)
Gepäckraum-Merkmale
Heben Sie die Ösen zur Verwendung
an.
Die Verzurrösen dienen zur Sicherung
loser Gegenstände.
Verzurrösen
WARNUNG
Um Verletzungen zu vermeiden, klappen Sie die Verzurrösen bei Nichtbenutzung
immer in ihre Ruheposition zurück.
Einkaufstaschenhaken
HINWEIS
Hängen Sie keine Gegenstände an die Einkaufstaschenhaken, die schwerer als 4 kg
sind.

5236-3. Verwenden der Ablagemöglichkeiten
RAV4_OM_OM42755M_(EM)
6
Innenraumausstattung
■Vo r n
Ziehen Sie an der Lasche, um den
Gepäckraumboden zu öffnen.
Zum Verstauen des Warndreiecks
usw.
■
Hinten Fahrzeuge mit normalem Reser-
verad: Drehen Sie den Knopf
jedes Clips auf dem hinteren
Gepäckraumboden, um die Ver-
riegelung zu lösen.
Ziehen Sie an der Lasche, um
den Gepäckraumboden zu öff-
nen.
Staufächer
1
2

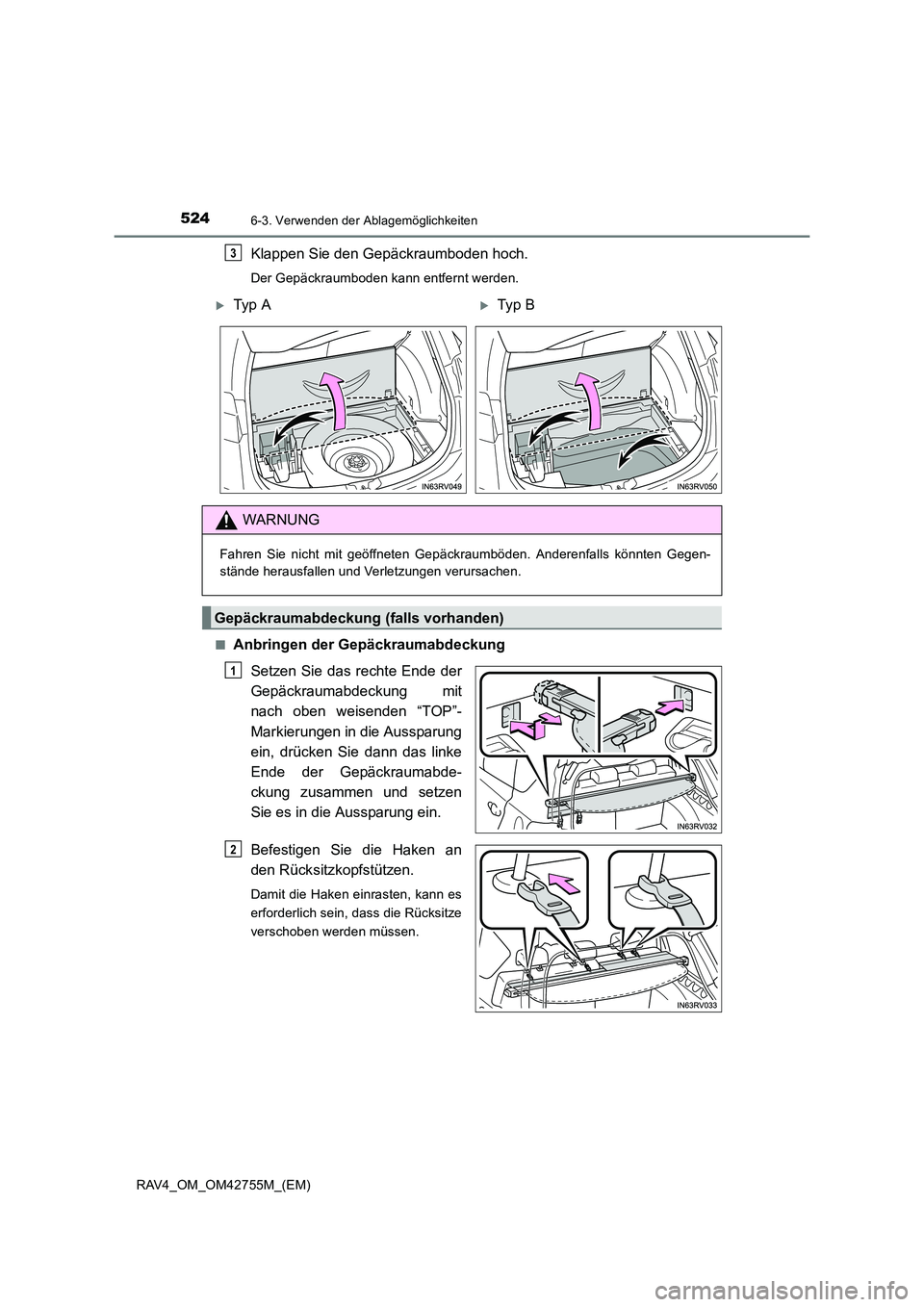

524
RAV4_OM_OM42755M_(EM)
6-3. Verwenden der Ablagemöglichkeiten
Klappen Sie den Gepäckraumboden hoch.
Der Gepäckraumboden kann entfernt werden.
■
Anbringen der Gepäckraumabdeckung Setzen Sie das rechte Ende der
Gepäckraumabdeckung mit
nach oben weisenden “TOP”-
Markierungen in die Aussparung
ein, drücken Sie dann das linke
Ende der Gepäckraumabde-
ckung zusammen und setzen
Sie es in die Aussparung ein.
Befestigen Sie die Haken an
den Rücksitzkopfstützen.
Damit die Haken einrasten, kann es
erforderlich sein, dass die Rücksitze
verschoben werden müssen.
3
XTy p AXTyp B
WARNUNG
Fahren Sie nicht mit geöffneten Gepäckraumböden. Anderenfalls könnten Gegen-
stände herausfallen und Verletzungen verursachen.
Gepäckraumabdeckung (falls vorhanden)
1
2

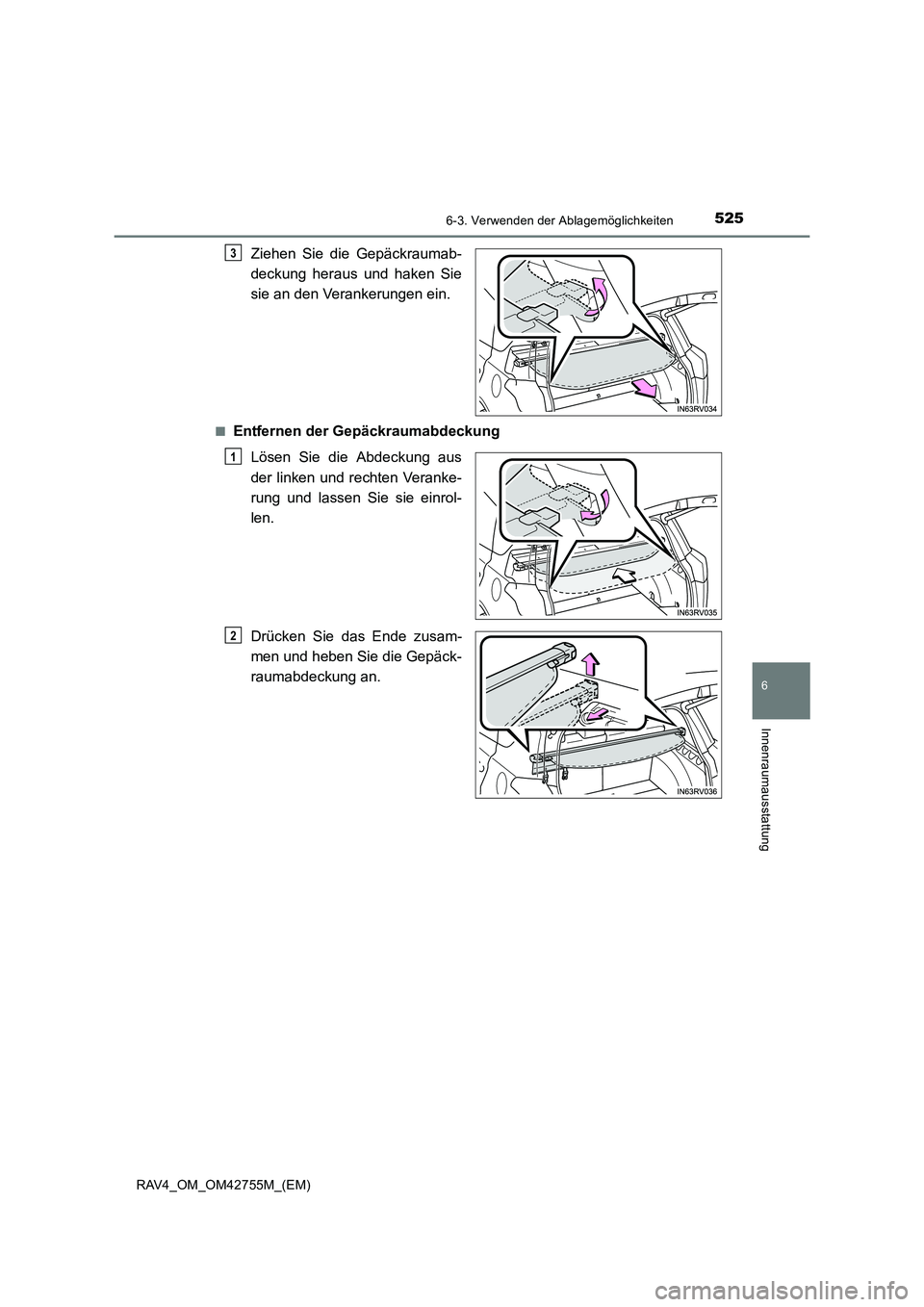

5256-3. Verwenden der Ablagemöglichkeiten
RAV4_OM_OM42755M_(EM)
6
Innenraumausstattung
Ziehen Sie die Gepäckraumab-
deckung heraus und haken Sie
sie an den Verankerungen ein.
■Entfernen der GepäckraumabdeckungLösen Sie die Abdeckung aus
der linken und rechten Veranke-
rung und lassen Sie sie einrol-
len.
Drücken Sie das Ende zusam-
men und heben Sie die Gepäck-
raumabdeckung an.
3
1
2

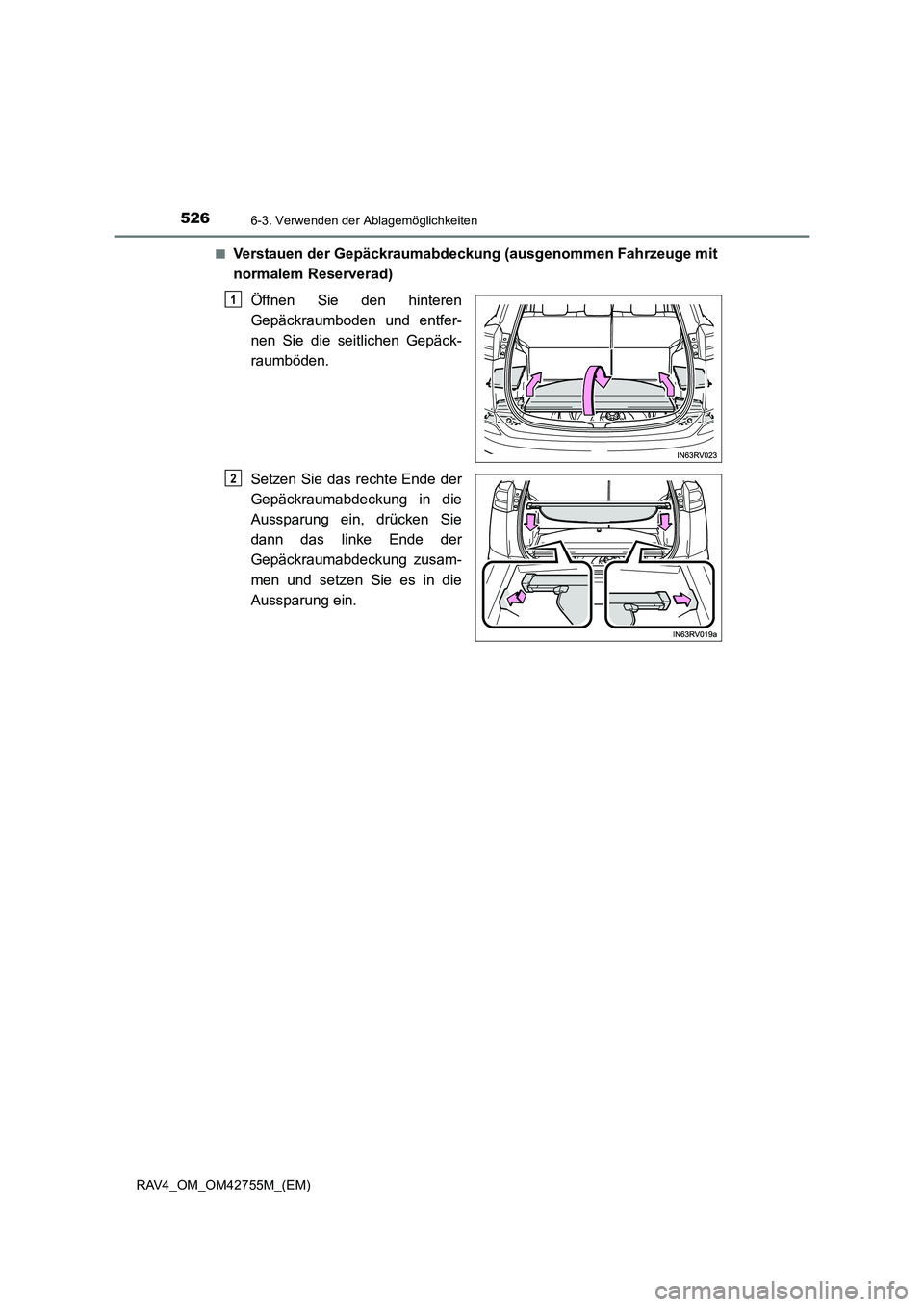

526
RAV4_OM_OM42755M_(EM)
6-3. Verwenden der Ablagemöglichkeiten
■Verstauen der Gepäckraumabdeckung (ausgenommen Fahrzeuge mit
normalem Reserverad)Öffnen Sie den hinteren
Gepäckraumboden und entfer-
nen Sie die seitlichen Gepäck-
raumböden.
Setzen Sie das rechte Ende der
Gepäckraumabdeckung in die
Aussparung ein, drücken Sie
dann das linke Ende der
Gepäckraumabdeckung zusam-
men und setzen Sie es in die
Aussparung ein.
1
2

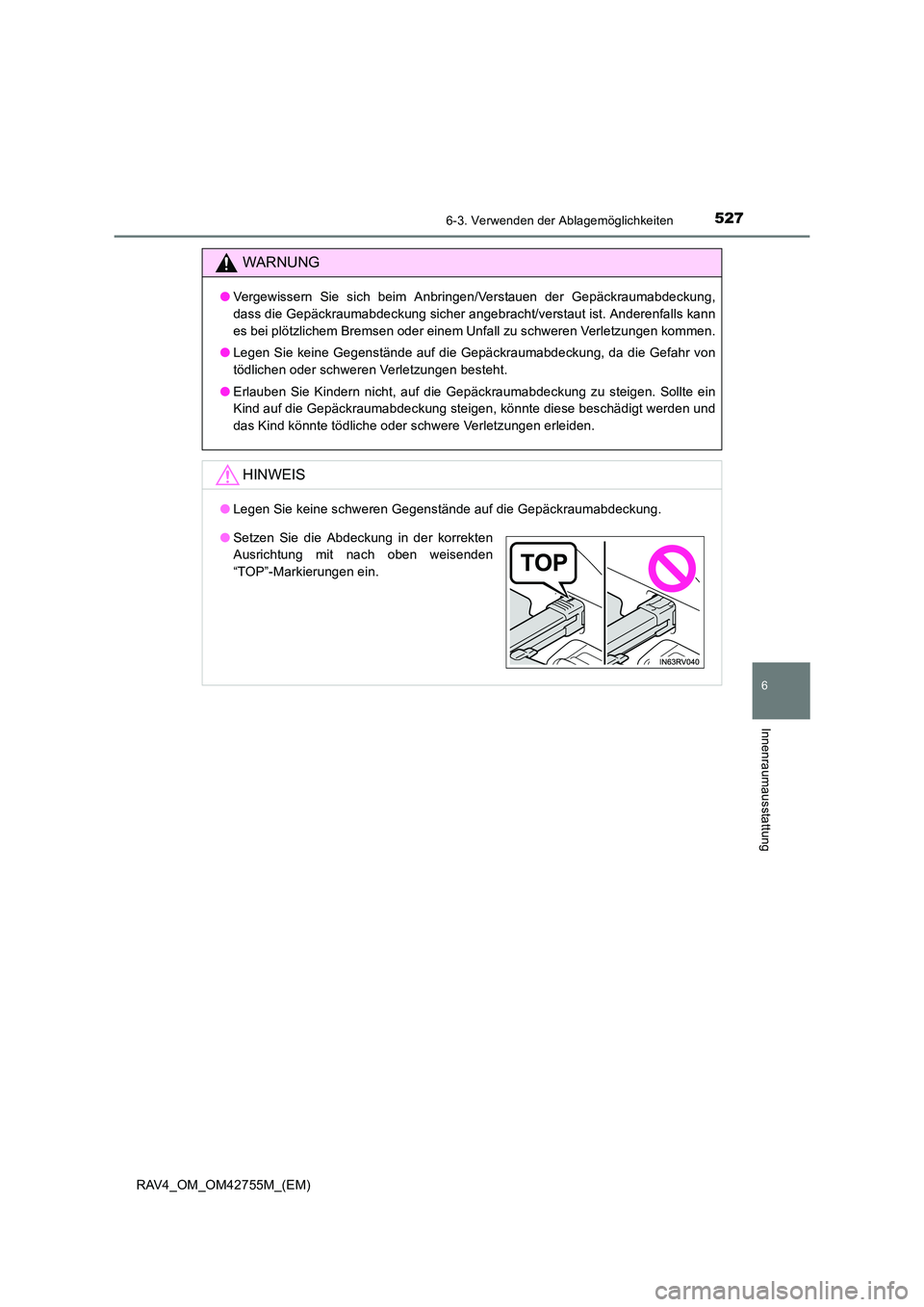

5276-3. Verwenden der Ablagemöglichkeiten
RAV4_OM_OM42755M_(EM)
6
Innenraumausstattung
WARNUNG
●Vergewissern Sie sich beim Anbringen/Verstauen der Gepäckraumabdeckung,
dass die Gepäckraumabdeckung sicher angebracht/verstaut ist. Anderenfalls kann
es bei plötzlichem Bremsen oder einem Unfall zu schweren Verletzungen kommen.
● Legen Sie keine Gegenstände auf die Gepäckraumabdeckung, da die Gefahr von
tödlichen oder schweren Verletzungen besteht.
● Erlauben Sie Kindern nicht, auf die Gepäckraumabdeckung zu steigen. Sollte ein
Kind auf die Gepäckraumabdeckung steigen, könnte diese beschädigt werden und
das Kind könnte tödliche oder schwere Verletzungen erleiden.
HINWEIS
●Legen Sie keine schweren Gegenstände auf die Gepäckraumabdeckung.
●Setzen Sie die Abdeckung in der korrekten
Ausrichtung mit nach oben weisenden
“TOP”-Markierungen ein.

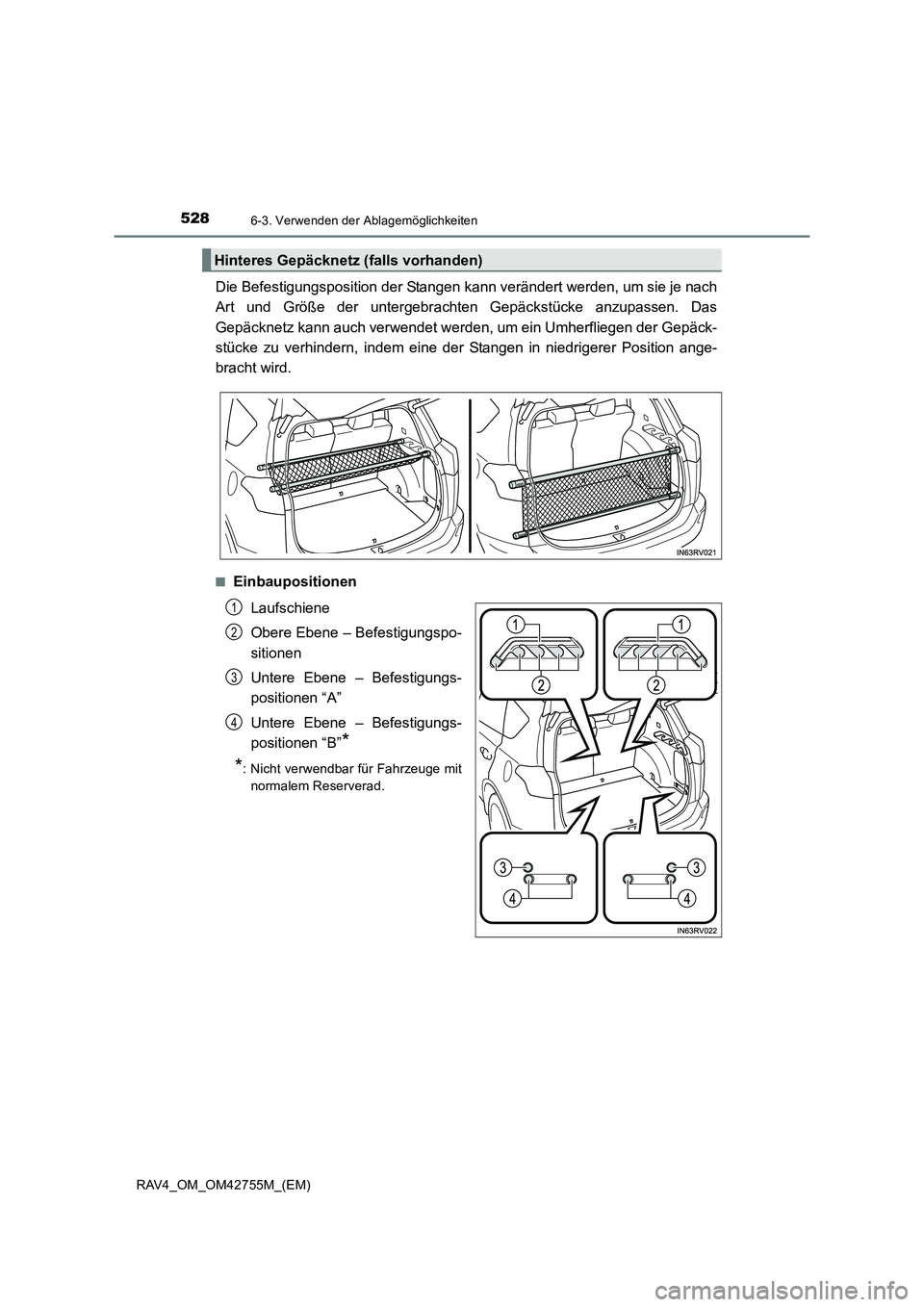

528
RAV4_OM_OM42755M_(EM)
6-3. Verwenden der Ablagemöglichkeiten
Die Befestigungsposition der Stangen kann verändert werden, um sie je nach
Art und Größe der untergebrachten Gepäckstücke anzupassen. Das
Gepäcknetz kann auch verwendet werden, um ein Umherfliegen der Gepäck-
stücke zu verhindern, indem eine der Stangen in niedrigerer Position ange-
bracht wird.
■EinbaupositionenLaufschiene
Obere Ebene – Befestigungspo-
sitionen
Untere Ebene – Befestigungs-
positionen “A”
Untere Ebene – Befestigungs-
positionen “B”
*
*
: Nicht verwendbar für Fahrzeuge mit
normalem Reserverad.
Hinteres Gepäcknetz (falls vorhanden)
1
2
3
4
