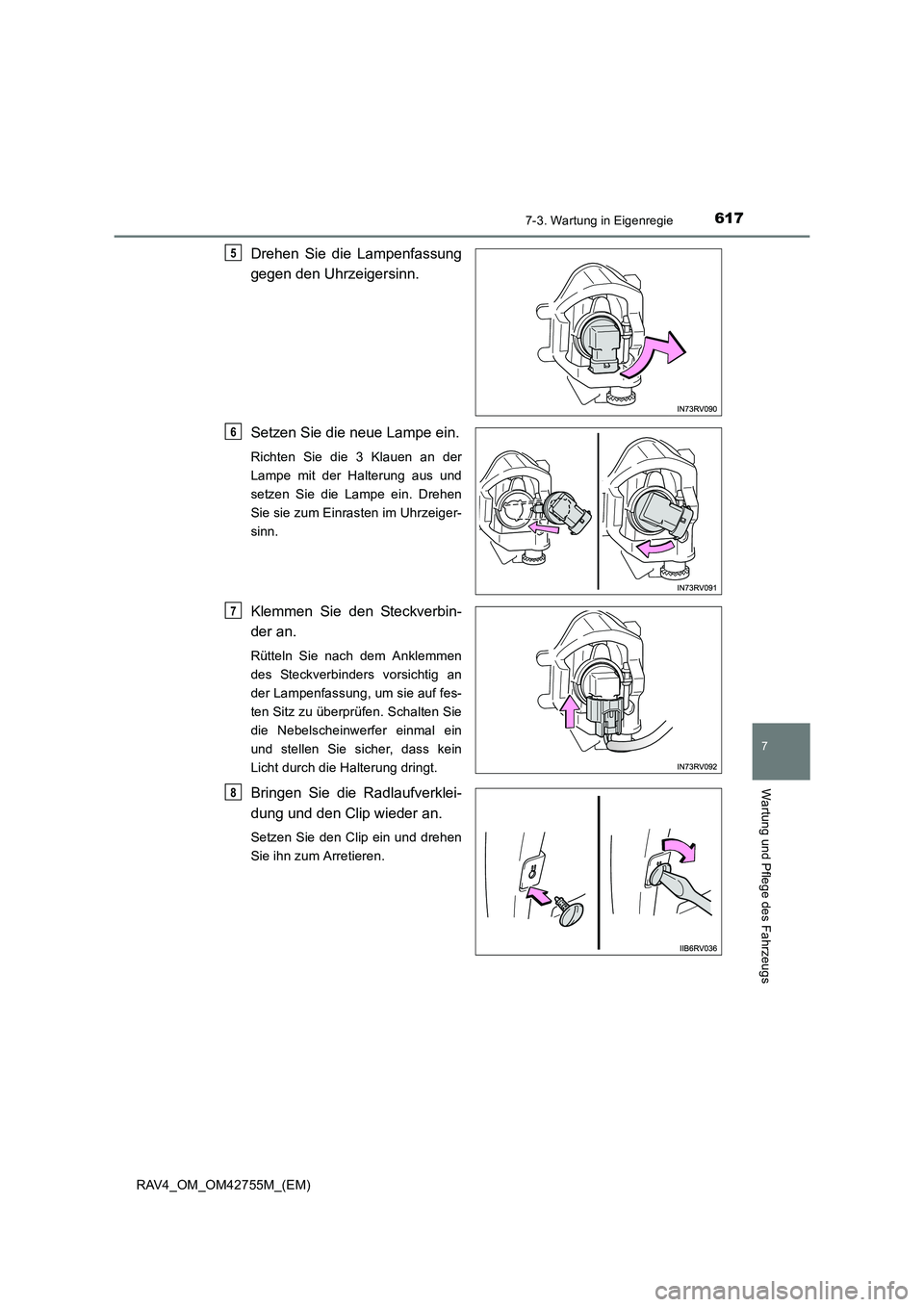

Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Setzen Sie die neue Lampe ein.
Richten Sie die 3 Klauen an der
Lampe mit der Halterung aus und
setzen Sie die Lampe ein. Drehen
Sie sie zum Einrasten im Uhrzeiger-
sinn.
Klemmen Sie den Steckverbin-
der an.
Rütteln Sie nach dem Anklemmen
des Steckverbinders vorsichtig an
der Lampenfassung, um sie auf fes-
ten Sitz zu überprüfen. Schalten Sie
die Nebelscheinwerfer einmal ein
und stellen Sie sicher, dass kein
Licht durch die Halterung dringt.
Bringen Sie die Radlaufverklei-
dung und den Clip wieder an.
Setzen Sie den Clip ein und drehen
Sie ihn zum Arretieren.
5
6
7
8

6187-3. Wartung in Eigenregie
RAV4_OM_OM42755M_(EM)

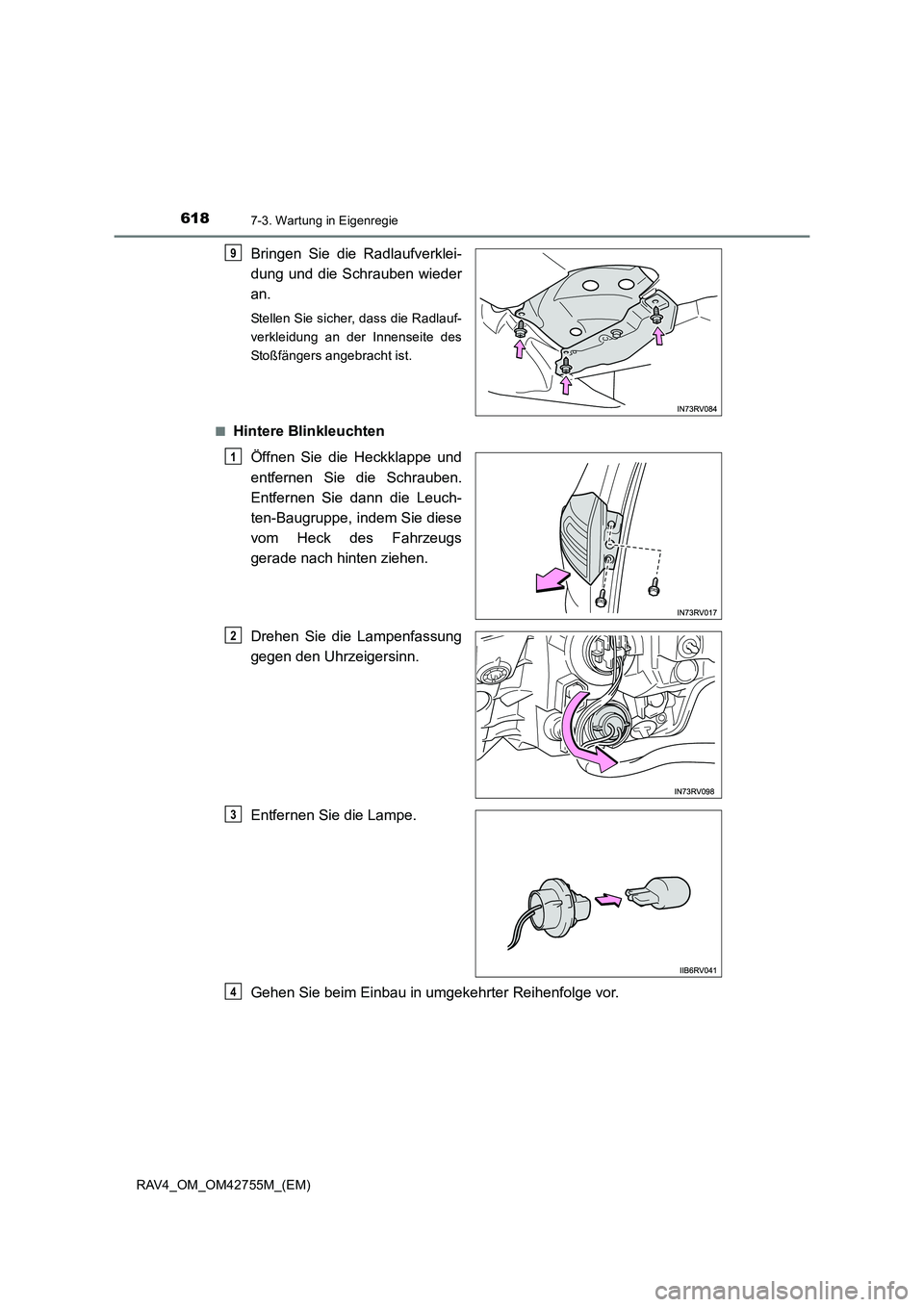

Bringen Sie die Radlaufverklei-
dung und die Schrauben wieder
an.
Stellen Sie sicher, dass die Radlauf-
verkleidung an der Innenseite des
Stoßfängers angebracht ist.
■
Hintere Blinkleuchten Öffnen Sie die Heckklappe und
entfernen Sie die Schrauben.
Entfernen Sie dann die Leuch-
ten-Baugruppe, indem Sie diese
vom Heck des Fahrzeugs
gerade nach hinten ziehen.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
9
1
2
3
4

6197-3. Wartung in Eigenregie
RAV4_OM_OM42755M_(EM)
7
Wartung und Pflege des Fahrzeugs

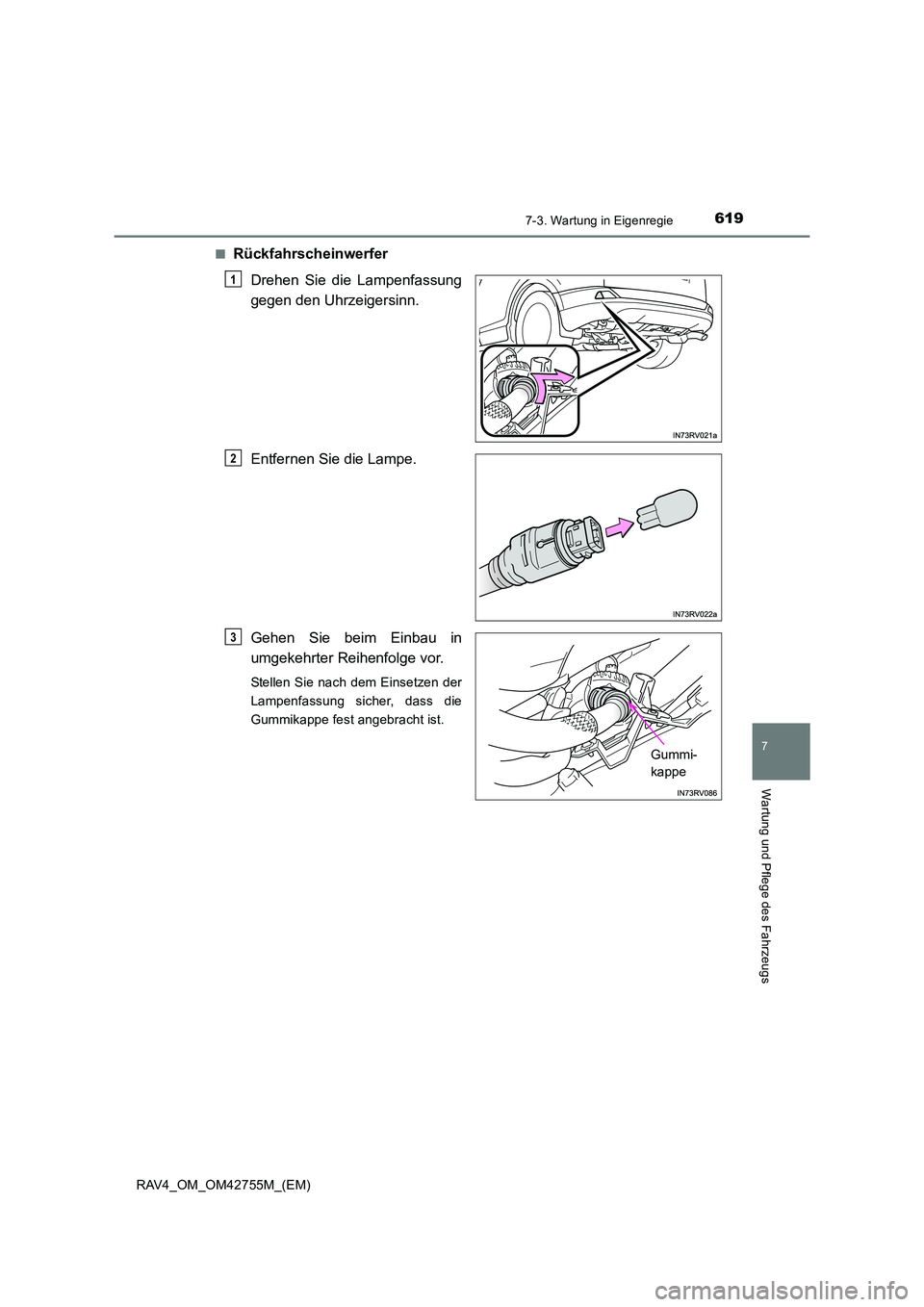

■RückfahrscheinwerferDrehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Gehen Sie beim Einbau in
umgekehrter Reihenfolge vor.
Stellen Sie nach dem Einsetzen der
Lampenfassung sicher, dass die
Gummikappe fest angebracht ist.
1
2
Gummi-
kappe
3

6207-3. Wartung in Eigenregie
RAV4_OM_OM42755M_(EM)■

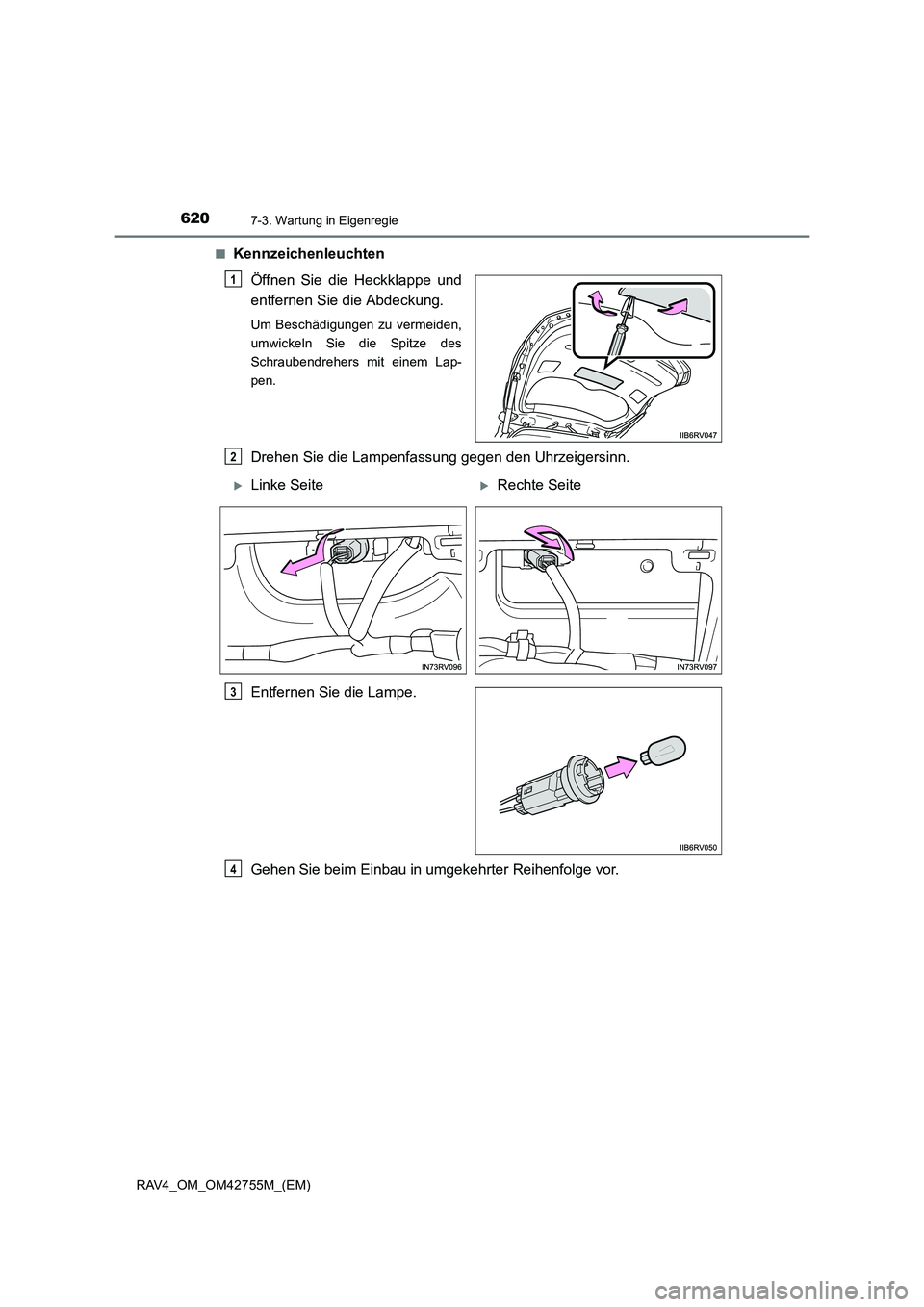

Kennzeichenleuchten
Öffnen Sie die Heckklappe und
entfernen Sie die Abdeckung.
Um Beschädigungen zu vermeiden,
umwickeln Sie die Spitze des
Schraubendrehers mit einem Lap-
pen.
Drehen Sie die Lampenfassung gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
1
2
XLinke SeiteXRechte Seite
3
4

6217-3. Wartung in Eigenregie
RAV4_OM_OM42755M_(EM)
7
Wartung und Pflege des Fahrzeugs

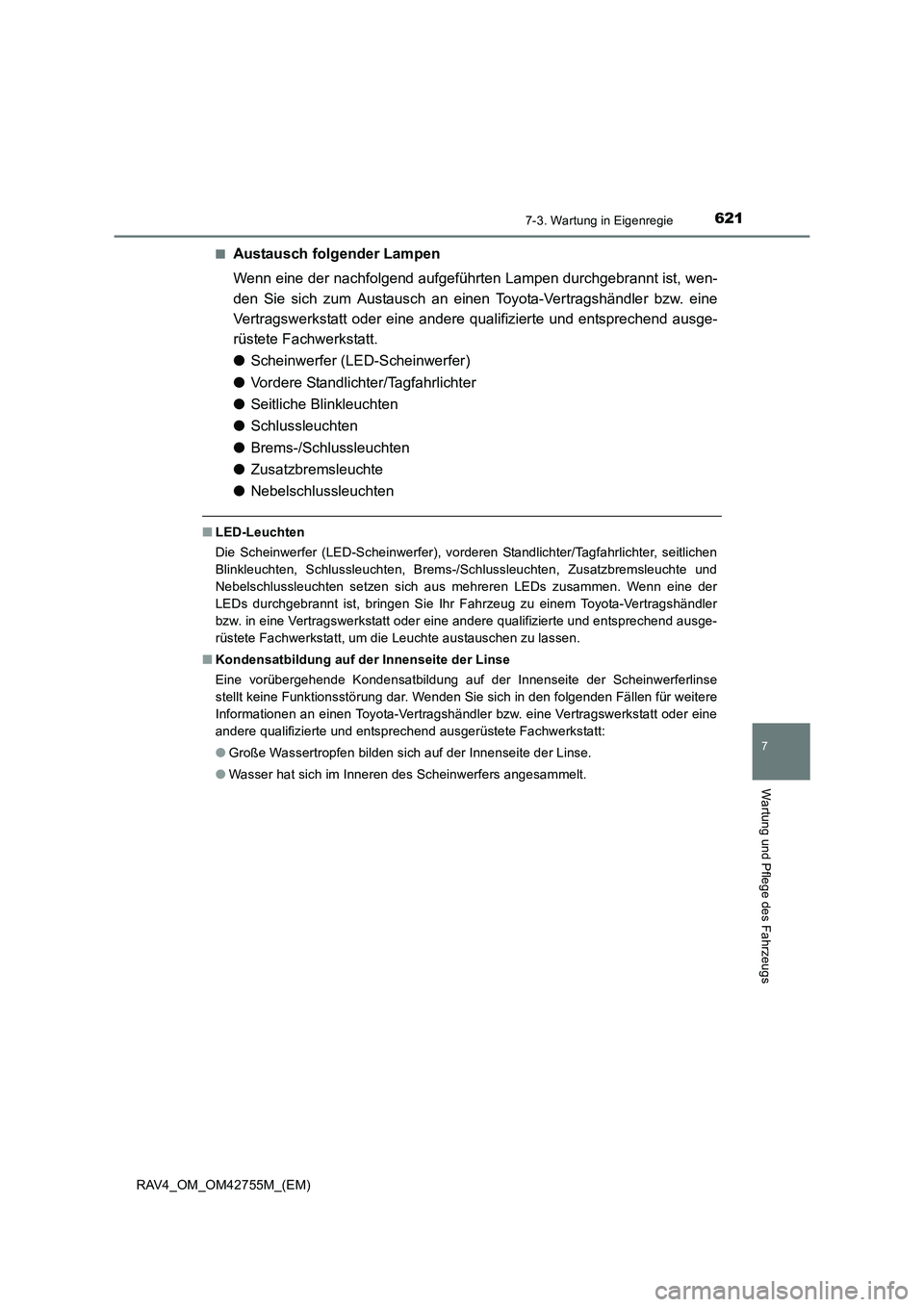

■Austausch folgender Lampen
Wenn eine der nachfolgend aufgeführten Lampen durchgebrannt ist, wen-
den Sie sich zum Austausch an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausge-
rüstete Fachwerkstatt.
●Scheinwerfer (LED-Scheinwerfer)
● Vordere Standlichter/Tagfahrlichter
● Seitliche Blinkleuchten
● Schlussleuchten
● Brems-/Schlussleuchten
● Zusatzbremsleuchte
● Nebelschlussleuchten
■LED-Leuchten
Die Scheinwerfer (LED-Scheinwerfer), vorderen Standlichter/Tagfahrlichter, seitlichen
Blinkleuchten, Schlussleuchten, Brems-/Schlussleuchten, Zusatzbremsleuchte und
Nebelschlussleuchten setzen sich aus mehreren LEDs zusammen. Wenn eine der
LEDs durchgebrannt ist, bringen Sie Ihr Fahrzeug zu einem Toyota-Vertragshändler
bzw. in eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausge-
rüstete Fachwerkstatt, um die Leuchte austauschen zu lassen.
■ Kondensatbildung auf der Innenseite der Linse
Eine vorübergehende Kondensatbildung auf der Innenseite der Scheinwerferlinse
stellt keine Funktionsstörung dar. Wenden Sie sich in den folgenden Fällen für weitere
Informationen an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine
andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt:
●Große Wassertropfen bilden sich auf der Innenseite der Linse.
● Wasser hat sich im Inneren des Scheinwerfers angesammelt.

6227-3. Wartung in Eigenregie
RAV4_OM_OM42755M_(EM)

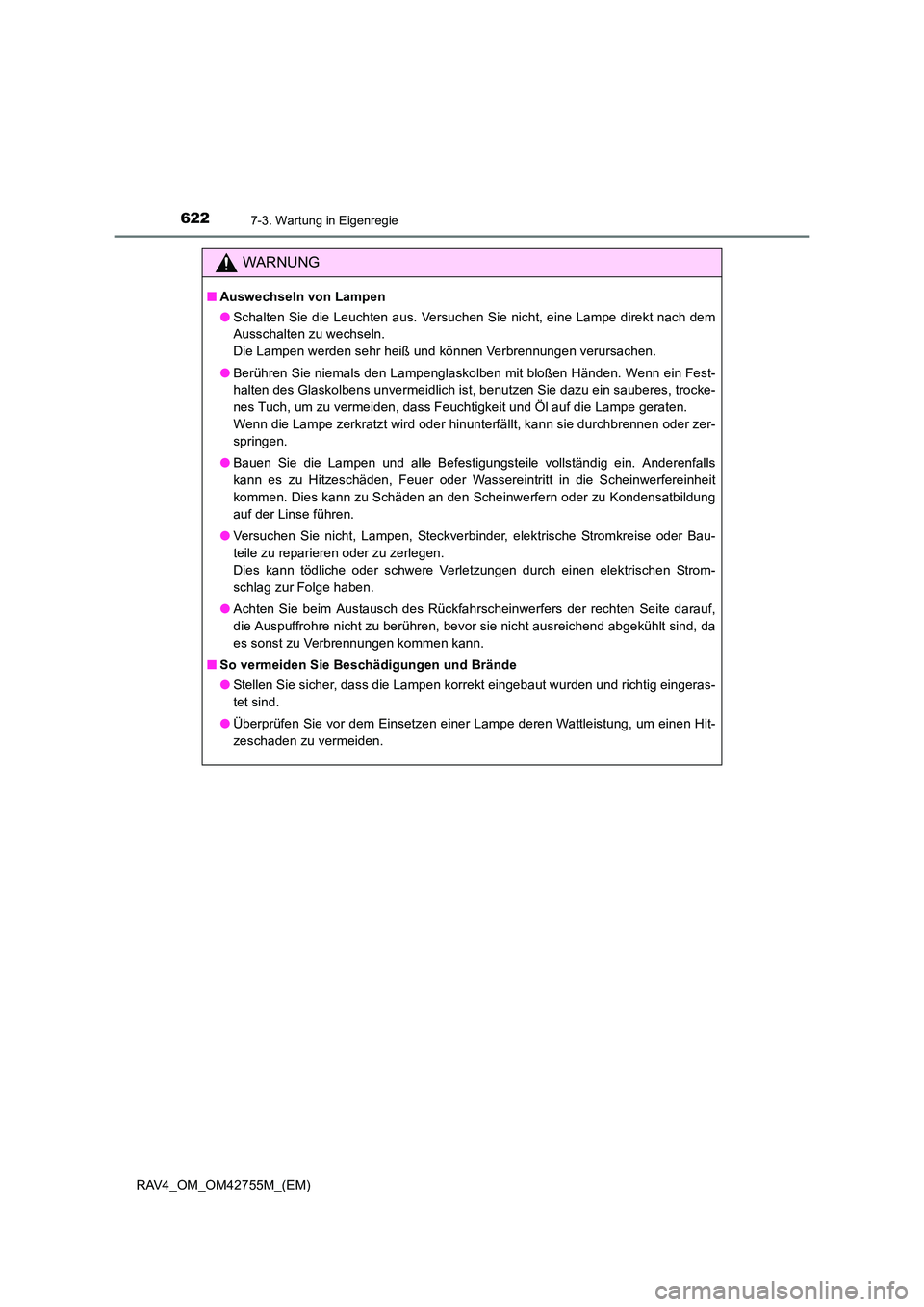

WARNUNG
■Auswechseln von Lampen
●Schalten Sie die Leuchten aus. Versuchen Sie nicht, eine Lampe direkt nach dem
Ausschalten zu wechseln.
Die Lampen werden sehr heiß und können Verbrennungen verursachen.
● Berühren Sie niemals den Lampenglaskolben mit bloßen Händen. Wenn ein Fest-
halten des Glaskolbens unvermeidlich ist, benutzen Sie dazu ein sauberes, trocke-
nes Tuch, um zu vermeiden, dass Feuchtigkeit und Öl auf die Lampe geraten.
Wenn die Lampe zerkratzt wird oder hinunterfällt, kann sie durchbrennen oder zer-
springen.
● Bauen Sie die Lampen und alle Befestigungsteile vollständig ein. Anderenfalls
kann es zu Hitzeschäden, Feuer oder Wassereintritt in die Scheinwerfereinheit
kommen. Dies kann zu Schäden an den Scheinwerfern oder zu Kondensatbildung
auf der Linse führen.
● Versuchen Sie nicht, Lampen, Steckverbinder, elektrische Stromkreise oder Bau-
teile zu reparieren oder zu zerlegen.
Dies kann tödliche oder schwere Verletzungen durch einen elektrischen Strom-
schlag zur Folge haben.
● Achten Sie beim Austausch des Rückfahrscheinwerfers der rechten Seite darauf,
die Auspuffrohre nicht zu berühren, bevor sie nicht ausreichend abgekühlt sind, da
es sonst zu Verbrennungen kommen kann.
■ So vermeiden Sie Beschädigungen und Brände
●Stellen Sie sicher, dass die Lampen korrekt eingebaut wurden und richtig eingeras-
tet sind.
● Überprüfen Sie vor dem Einsetzen einer Lampe deren Wattleistung, um einen Hit-
zeschaden zu vermeiden.

623

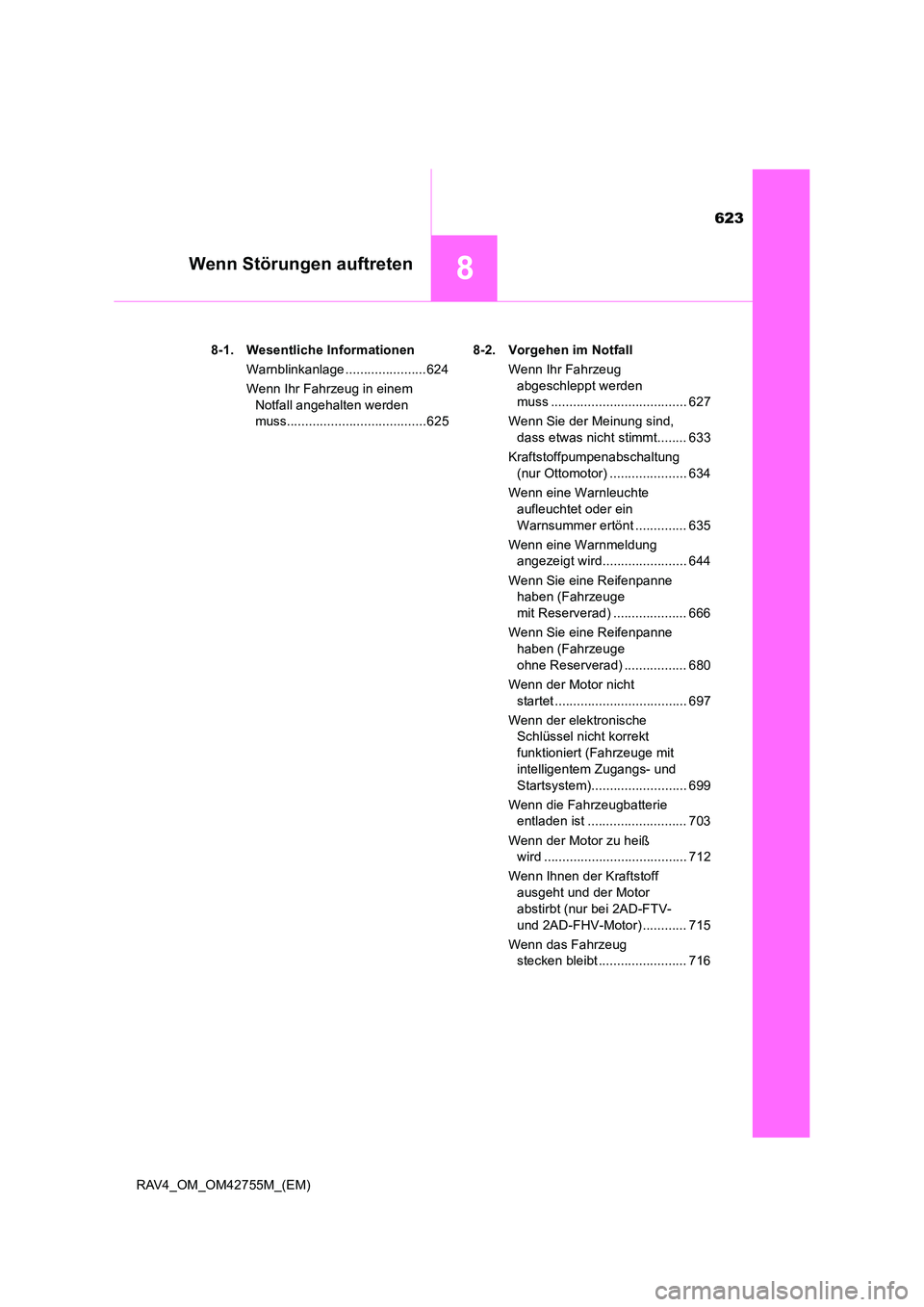

8Wenn Störungen auftreten
RAV4_OM_OM42755M_(EM)8-1. Wesentliche Informationen
Warnblinkanlage ......................624
Wenn Ihr Fahrzeug in einem Notfall angehalten werden
muss......................................625 8-2. Vorgehen im Notfall
Wenn Ihr Fahrzeug abgeschleppt werden
muss ..................................... 627
Wenn Sie der Meinung sind, dass etwas nicht stimmt........ 633
Kraftstoffpumpenabschaltung (nur Ottomotor) ..................... 634
Wenn eine Warnleuchte aufleuchtet oder ein
Warnsummer ertönt .............. 635
Wenn eine Warnmeldung angezeigt wird....................... 644
Wenn Sie eine Reifenpanne haben (Fahrzeuge
mit Reserverad) .................... 666
Wenn Sie eine Reifenpanne haben (Fahrzeuge
ohne Reserverad) ................. 680
Wenn der Motor nicht startet .................................... 697
Wenn der elektronische Schlüssel nicht korrekt
funktioniert (Fahrzeuge mit
intelligentem Zugangs- und
Startsystem).......................... 699
Wenn die Fahrzeugbatterie entladen ist ........................... 703
Wenn der Motor zu heiß wird ....................................... 712
Wenn Ihnen der Kraftstoff ausgeht und der Motor
abstirbt (nur bei 2AD-FTV-
und 2AD-FHV-Motor) ............ 715
Wenn das Fahrzeug stecken bleibt ........................ 716

6248-1. Wesentliche Informationen
RAV4_OM_OM42755M_(EM)

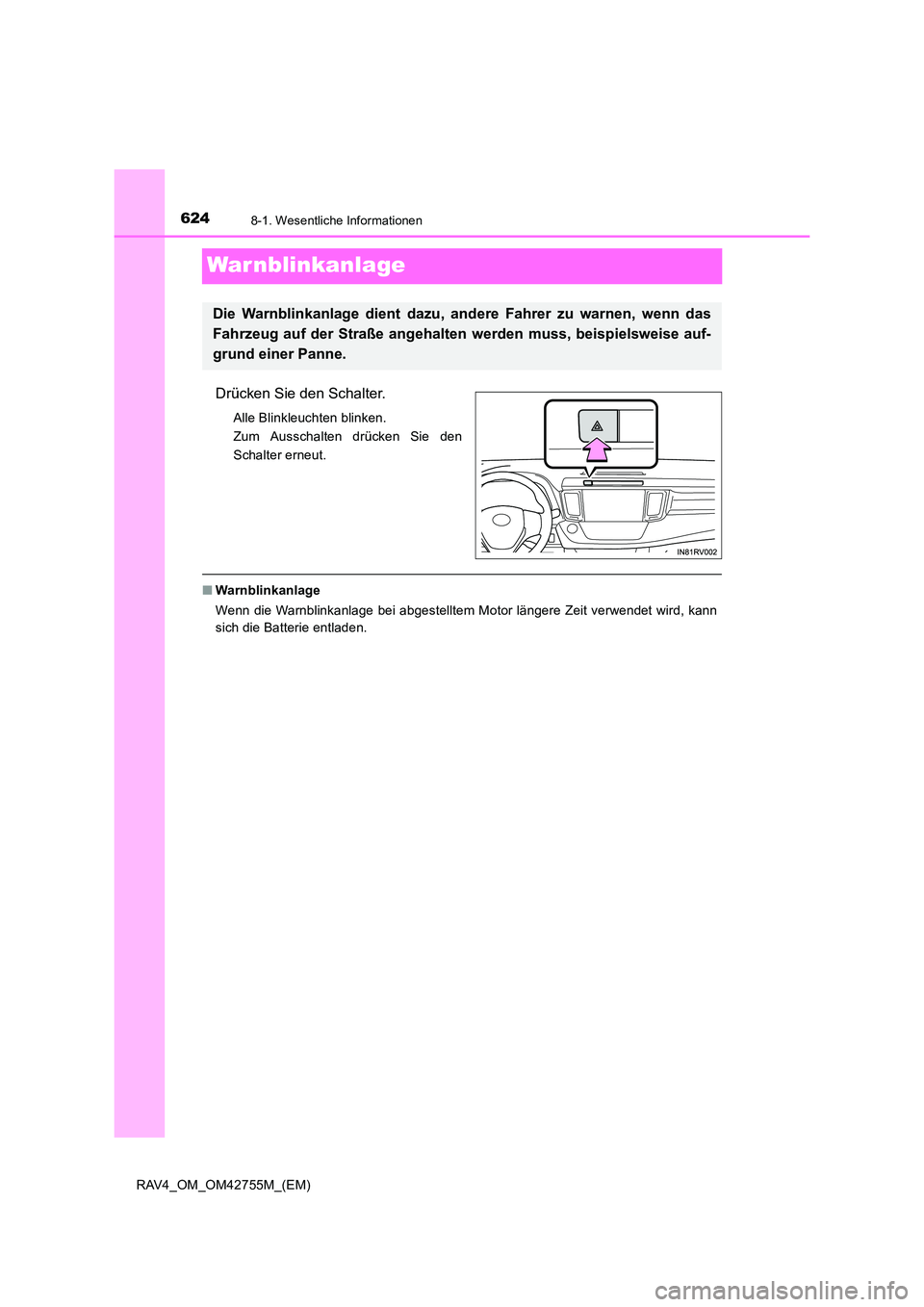

War nblinkanlage
Drücken Sie den Schalter.
Alle Blinkleuchten blinken.
Zum Ausschalten drücken Sie den
Schalter erneut.
■Warnblinkanlage
Wenn die Warnblinkanlage bei abgestelltem Motor längere Zeit verwendet wird, kann
sich die Batterie entladen.
Die Warnblinkanlage dient dazu, andere Fahrer zu warnen, wenn das
Fahrzeug auf der Straße angehalten werden muss, beispielsweise auf-
grund einer Panne.
