971-2. Diebstahlschutzsystem
1
RAV4_OM_OM42755M_(EM)
Sicherheitsinformationen
Der Einbruchsensor erfasst Eindringlinge und Bewegungen im Fahrzeug. Der
Alarm wird ausgelöst, wenn ein Eindringling oder eine Bewegung erfasst
wird.
Dieses System wurde entwickelt, um das Fahrzeug vor Diebstahl zu schüt-
zen, bietet aber keinen absoluten Schutz vor Einbrüchen.
■Aktivieren des Einbruchsensors
Der Einbruchsensor wird automatisch aktiviert, wenn die Alarmanlage akti-
viert wird. ( →S. 94)
■Deaktivieren des Einbruchsensors
Wenn Sie Tiere oder bewegliche Dinge im Fahrzeug zurücklassen, müs-
sen Sie sicherstellen, dass der Einbruchsensor vor Aktivierung der Alarm-
anlage ausgeschaltet wird, da er auf Bewegungen innerhalb des
Fahrzeugs reagiert.
Schalten Sie den Motorschalter aus.
Drücken Sie den Deaktivie-
rungsschalter für den Einbruch-
sensor.
Wenn die Alarmanlage bei deakti-
viertem Einbruchsensor eingeschal-
tet werden soll, muss dies innerhalb
von 5 Minuten nach der Deaktivie-
rung des Sensors geschehen.
Jedes Mal, wenn der Motorschalter
in Stellung “ON” (Fahrzeuge ohne
intelligentes Zugangs- und Startsys-
tem) bzw. in den Modus IGNITION
ON (Fahrzeuge mit intelligentem
Zugangs- und Startsystem) geschal-
tet wird, schaltet sich der Einbruch-
sensor wieder ein.
Einbruchsensor
1
2

981-2. Diebstahlschutzsystem
RAV4_OM_OM42755M_(EM)
■Deaktivieren und automatisches Reaktivieren des Einbruchsensors
●Die Alarmanlage wird auch bei deaktiviertem Einbruchsensor aktiviert.
● Fahrzeuge ohne intelligentes Zugangs- und Startsystem: Wurde der Einbruchsensor
deaktiviert, wird er durch Schalten des Motorschalters in Stellung “ON” oder durch
Entriegeln der Türen mit der Fernbedienung wieder aktiviert.
● Fahrzeuge mit intelligentem Zugangs- und Startsystem: Wurde der Einbruchsensor
deaktiviert, wird er durch durch Drücken des Motorschalters oder Entriegeln der
Türen mit der Zugangsfunktion oder der Fernbedienung wieder aktiviert.
● Der Einbruchsensor wird automatisch reaktiviert, wenn die Alarmanlage deaktiviert
wird.
■ Hinweise zur Erfassung durch den Einbruchsensor
Der Sensor kann in folgenden Situationen den Alarm auslösen:
• Ultraschallwellen, die z. B. von Einbruchsensoren anderer Fahrzeuge ausgesen-det werden
• Bewegungen von Personen außerhalb des Fahrzeugs
● An Orten mit extremen Vibrationen oder starkem Lärm oder in Situationen, in denen
das Fahrzeug wiederholt Stößen oder Vibrationen ausgesetzt ist:
• Wenn das Fahrzeug in einem Parkhaus abgestellt ist
• Wenn das Fahrzeug auf einer Fähre, einem Anhänger, einem Zug usw. transpor-
tiert wird
• Wenn am Fahrzeug haftendes Eis entfernt wird
• Wenn sich das Fahrzeug in einer automatischen Waschanlage oder einer Hoch- druck-Waschanlage befindet
• Bei Hagel oder Gewitter
●
Ein Fenster oder das Schiebedach (falls vor-
handen) ist geöffnet.
In diesem Fall kann der Sensor Folgendes
erfassen:
• Wind oder Bewegungen von Blättern,
Insekten usw. im Fahrzeug
● Instabile Gegenstände, wie herabhängendes
Zubehör oder an Bügeln hängende Kleidung
im Fahrzeug.

991-2. Diebstahlschutzsystem
1
RAV4_OM_OM42755M_(EM)
Sicherheitsinformationen
HINWEIS
■So stellen Sie sicher, dass der Einbruchsensor ordnungsgemäß funktioniert
●Das Anbringen von anderem Zubehör als Originalzubehör von Toyota oder das
Zurücklassen von Gegenständen zwischen Fahrer- und Beifahrersitz kann die
Erfassungsleistung beeinträchtigen.
●Um sicherzustellen, dass die Sensoren ein-
wandfrei funktionieren, dürfen diese weder
berührt noch abgedeckt werden.
● Sprühen Sie keine Lufterfrischer oder ande-
ren Produkte direkt in die Sensoröffnungen.

1001-2. Diebstahlschutzsystem
RAV4_OM_OM42755M_(EM)

101
2Kombiinstrument
RAV4_OM_OM42755M_(EM)2. Kombiinstrument
Warn- und Kontrollleuchten..... 102
Anzeigen und Instrumente ...... 109
Multi-Informationsdisplay ........ 113
Kraftstoffverbrauchsdaten ....... 119

1022. Kombiinstrument
RAV4_OM_OM42755M_(EM)

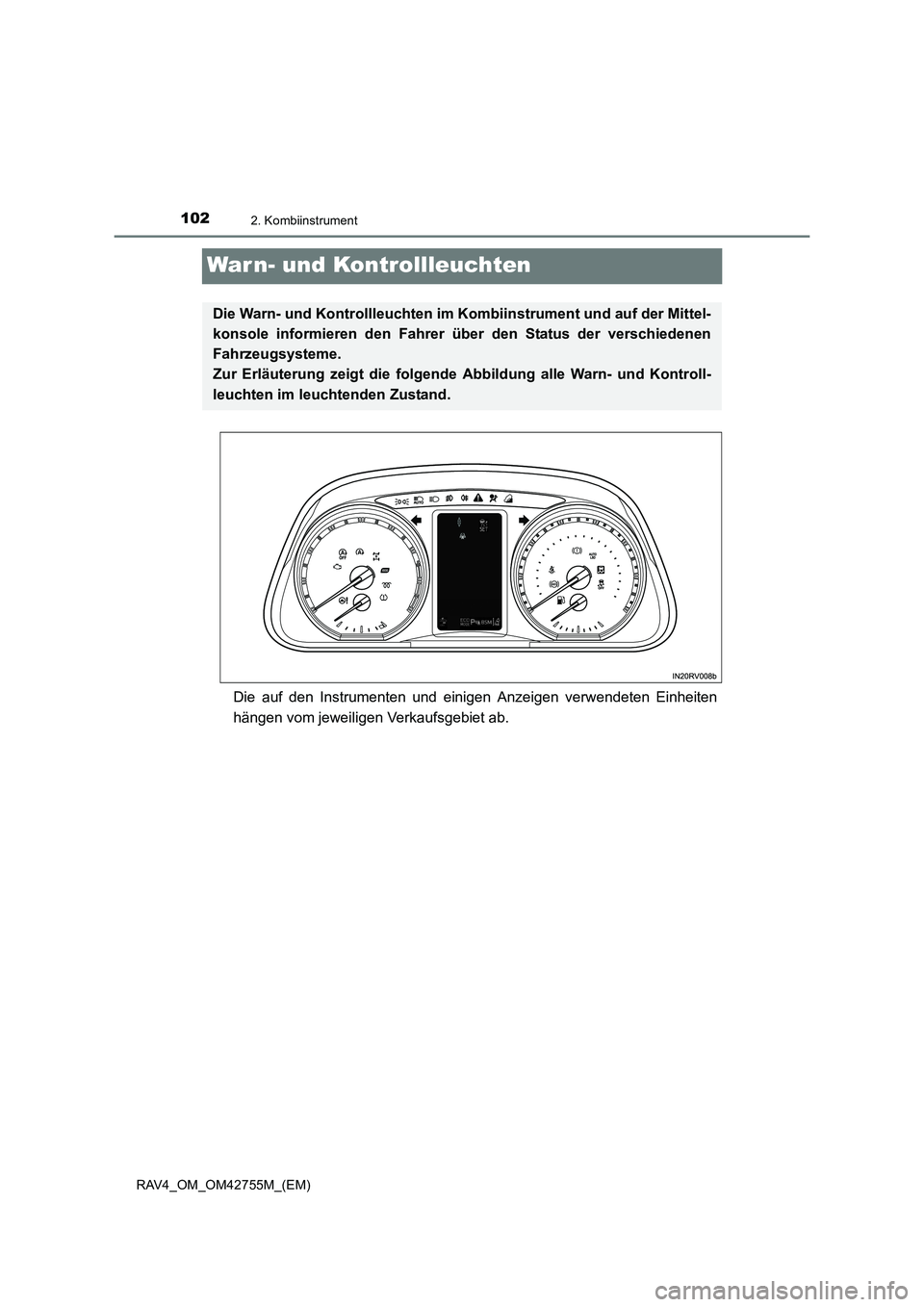

War n- und Kontrollleuchten
Die auf den Instrumenten und einigen Anzeigen verwendeten Einheiten
hängen vom jeweiligen Verkaufsgebiet ab.
Die Warn- und Kontrollleuchten im Kombiinstrument und auf der Mittel-
konsole informieren den Fahrer über den Status der verschiedenen
Fahrzeugsysteme.
Zur Erläuterung zeigt die folgende Abbildung alle Warn- und Kontroll-
leuchten im leuchtenden Zustand.

1032. Kombiinstrument
2
Kombiinstrument
RAV4_OM_OM42755M_(EM)
Warnleuchten informieren den Fahrer über Funktionsstörungen der jeweili-
gen Fahrzeugsysteme.
Warnleuchten
*1Bremssystem-Warnleuchte
( → S. 635)Kraftstoffreserve-
Warnleuchte ( →S. 637)
*1
Motorkontrollleuchte
(→ S. 635)
*2, 3, 4
(falls
vorhanden)
Toyota-Einparkhilfesensor-
Kontrollleuchte ( →S. 637)
*1SRS-Warnleuchte
(→ S. 636)*4Warnleuchten für die
Rücksitz-Sicherheitsgurte
(→ S. 637)
*1“ABS”-Warnleuchte
(→ S. 636)*1Hauptwarnleuchte
(→ S. 644)
*1Warnleuchte für die
elektrische Servolenkung
(→ S. 636)*1, 2
(falls
vorhanden)
PCS-Warnleuchte
( → S. 638)
*1, 2
(falls
vorhanden)
Kontrollleuchte für
ausgeschaltetes
Stopp-Start-System
( → S. 636)
(orange)
(falls
vorhanden)
LDA-Warnleuchte
( → S. 638)
*1
Schlupf-Kontrollleuchte
(→ S. 637)
*1
(falls
vorhanden)
Reifendruck-Warnleuchte
( → S. 639)
Sicherheitsgurt-
Warnleuchte ( →S. 637)

1042. Kombiinstrument
RAV4_OM_OM42755M_(EM)
*1: Diese Leuchten leuchten auf, wenn der Motorschalter in Stellung “ON” (Fahrzeugeohne intelligentes Zugangs- und Startsystem) bzw. in den Modus IGNITION ON
(Fahrzeuge mit intelligentem Zugangs- und Startsystem) geschaltet wird, um anzu-
zeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach dem Star-
ten des Motors oder nach einigen Sekunden. Wenn die Leuchten nicht aufleuchten
oder nicht wieder erlöschen, kann eine Funktionsstörung eines Systems vorliegen.
Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fach-
werkstatt überprüfen.
*2: Die Leuchte blinkt, um eine Funktionsstörung anzuzeigen.
*3: Die Leuchte leuchtet auf, um anzuzeigen, dass der Toyota-Einparkhilfesensor ver-schmutzt oder mit Eis bedeckt ist.
*4: Diese Leuchte leuchtet auf der Mittelkonsole auf.
Die Kontrollleuchten informieren den Fahrer über den Betriebszustand der
verschiedenen Fahrzeugsysteme.
Kontrollleuchten
Blinker-Kontrollleuchte
( → S. 284)
(falls
vorhanden)
Kontrollleuchte für die
Geschwindigkeitsregelung
( → S. 347, 360)
Standlicht-Kontrollleuchte
( → S. 288)
(falls
vorhanden)
Kontrollleuchte für den
Geschwindigkeitsbegren-
zer ( →S. 364)
Fernlicht-Kontrollleuchte
( → S. 289)
(falls
vorhanden)
Kontrollleuchte für die
dynamische Radar-
Geschwindigkeitsregelung
( → S. 347)
(falls
vorhanden)
Kontrollleuchte für den
Fernlichtassistenten
( → S. 293)
(falls
vorhanden)
“SET”-Kontrollleuchte der
Geschwindigkeitsregelung
( → S. 347, 360)
(falls
vorhanden)
Nebelscheinwerfer-
Kontrollleuchte ( →S. 297)*1, 2Schlupf-Kontrollleuchte
(→ S. 406)
Nebelschlussleuchten-
Kontrollleuchte ( →S. 297)
*1Kontrollleuchte VSC OFF
(→ S. 406)
