2017 TOYOTA RAV4 Betriebsanleitungen (in German)

1693-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42755M_(EM)
HINWEIS
●Zerlegen Sie den Heckstoßfänger nicht.
● Bringen Sie keine Aufkleber auf dem Heckstoßfänger an.
● Lackieren Sie den Heckstoßfänger nicht.
● Wenn Sie einen Fahrradträger oder einen ähnlich schweren Gegenstand an der
Heckklappe anbringen, deaktivieren Sie den berührungslosen Sensor. ( →S. 753)

1703-2. Öffnen, Schließen und Verriegeln der Türen
RAV4_OM_OM42755M_(EM)
Intelligentes Zugangs- und Startsystem∗
●Ver- und Entriegeln der Seitentüren ( →S. 145)
● Ver- und Entriegeln der Heckklappe ( →S. 151)
● Starten des Motors ( →S. 248)
■ Antennenpositionen
■ Wirkungsbereich (Bereiche, in denen der elektronische Schlüssel erfasst wird)
Beim Starten des Motors oder Ändern der Modi des Motorschalters
Das System kann betätigt werden, wenn sich der elektronische Schlüssel im
Fahrzeug befindet.
∗: Falls vorhanden
Die folgenden Funktionen können ei nfach durch Mitführen des elektro-
nischen Schlüssels, z. B. in der Tasche, ausgeführt werden. Der Fahrer
sollte den elektronischen Schlüssel stets bei sich haben.
Antennen außerhalb des Innenraums
Antennen im Innenraum
Antenne außerhalb des Gepäckraums
Beim Ver- oder Entriegeln der Türen
Das System kann betätigt werden, wenn
sich der elektronische Schlüssel in einem
Bereich von 0,7 m zu einem Vordertür-
Außengriff oder zum Heckklappenöffner
befindet. (Es können nur Türen betätigt
werden, die den Schlüssel erfassen.)1
2
3

1713-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42755M_(EM)■
Alarme und Warnanzeigen
Eine Kombination von Außen- und Innenalarmen sowie von auf dem Multi-Informati-
onsdisplay angezeigten Warnmeldungen dient dazu, vor Fahrzeugdiebstahl und
Unfällen durch fehlerhafte Bedienung zu schützen. Wenn eine Warnmeldung auf dem
Multi-Informationsdisplay angezeigt wird, ergreifen Sie die entsprechenden Maßnah-
men. ( →S. 659)
Die folgende Tabelle beschreibt Situationen und Korrekturmaßnahmen für den Fall,
dass nur ein akustischer Alarm ertönt.
■ Batteriesparfunktion
Die Batteriesparfunktion wird aktiviert, um ein Entladen der Batterie des elektroni-
schen Schlüssels und der Fahrzeugbatterie zu verhindern, wenn das Fahrzeug län-
gere Zeit nicht gefahren wird.
●In den folgenden Situationen kann es etwas länger dauern, die Türen mit dem intelli-
genten Zugangs- und Startsystem zu entriegeln.
• Der elektronische Schlüssel befand sich mindestens 10 Minuten in einem Bereich
von ca. 2 m außerhalb des Fahrzeugs.
• Das intelligente Zugangs- und Startsystem wurde seit mindestens 5 Tagen nicht
verwendet.
● Wenn das intelligente Zugangs- und Startsystem 14 Tage oder länger nicht verwen-
det wurde, ist das Entriegeln der Türen nur noch an der Fahrertür möglich. Fassen
Sie in diesem Fall den Fahrertürgriff an oder verwenden Sie die Fernbedienung oder
den mechanischen Schlüssel zum Entriegeln der Türen.
AlarmSituationKorrekturmaßnahme
Der Außenalarm ertönt
einmal für 5 Sekunden
Es wurde versucht, das
Fahrzeug zu verriegeln,
während eine Tür geöffnet
war.Schließen Sie alle Türen
und verriegeln Sie die
Türen erneut.
Der Innenalarm ertönt
durchgehend
Der Motorschalter wurde
in den Modus ACCES-
SORY geschaltet, wäh-
rend die Fahrertür
geöffnet war (oder die
Fahrertür wurde geöffnet,
während sich der Motor-
schalter im Modus
ACCESSORY befand).
Schalten Sie den Motor-
schalter aus und schlie-
ßen Sie die Fahrertür.

1723-2. Öffnen, Schließen und Verriegeln der Türen
RAV4_OM_OM42755M_(EM)■

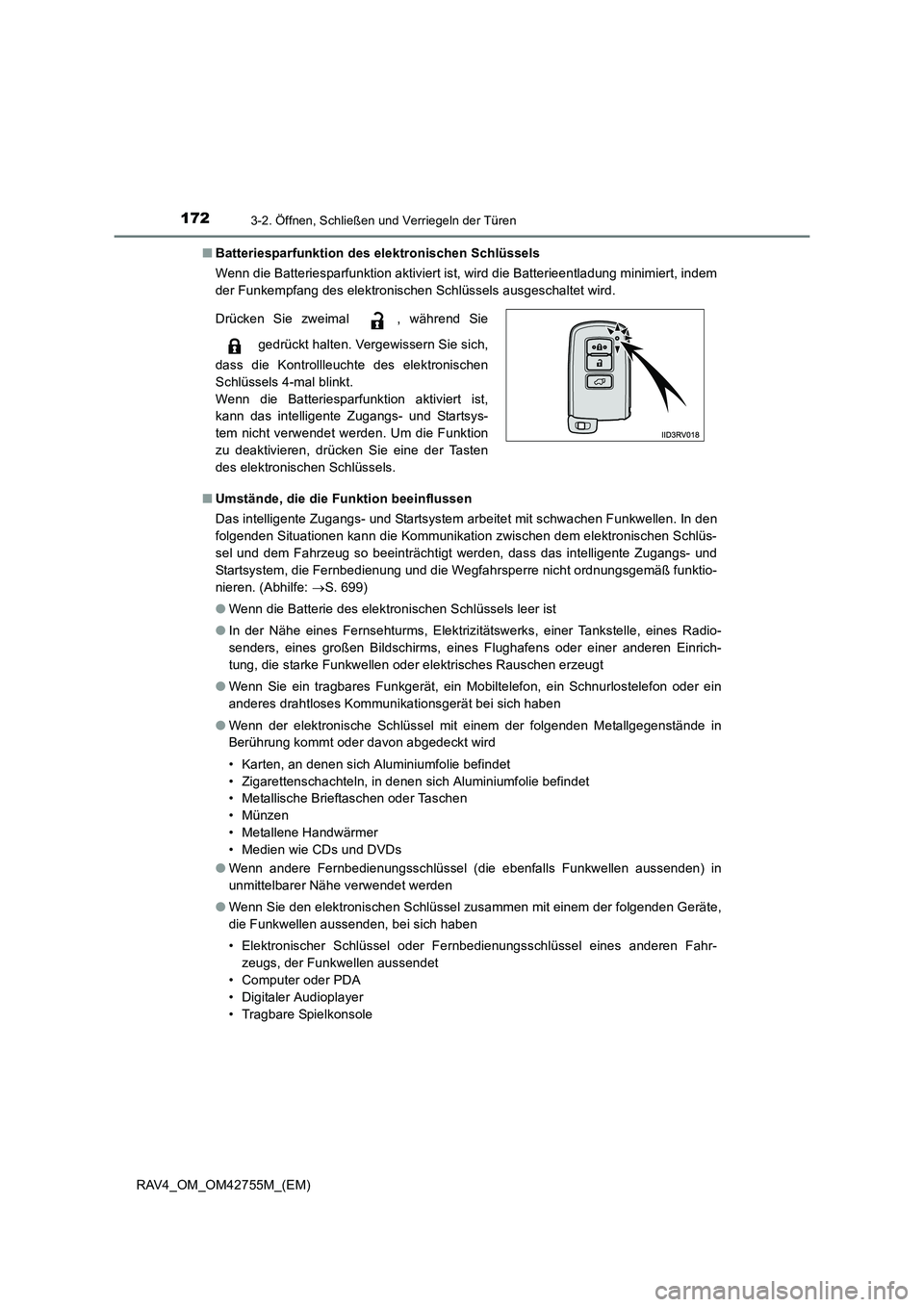

Batteriesparfunktion des elektronischen Schlüssels
Wenn die Batteriesparfunktion aktiviert ist, wird die Batterieentladung minimiert, indem
der Funkempfang des elektronischen Schlüssels ausgeschaltet wird.
■ Umstände, die die Funktion beeinflussen
Das intelligente Zugangs- und Startsystem arbeitet mit schwachen Funkwellen. In den
folgenden Situationen kann die Kommunikation zwischen dem elektronischen Schlüs-
sel und dem Fahrzeug so beeinträchtigt werden, dass das intelligente Zugangs- und
Startsystem, die Fernbedienung und die Wegfahrsperre nicht ordnungsgemäß funktio-
nieren. (Abhilfe: →S. 699)
● Wenn die Batterie des elektronischen Schlüssels leer ist
● In der Nähe eines Fernsehturms, Elektrizitätswerks, einer Tankstelle, eines Radio-
senders, eines großen Bildschirms, eines Flughafens oder einer anderen Einrich-
tung, die starke Funkwellen oder elektrisches Rauschen erzeugt
● Wenn Sie ein tragbares Funkgerät, ein Mobiltelefon, ein Schnurlostelefon oder ein
anderes drahtloses Kommunikationsgerät bei sich haben
● Wenn der elektronische Schlüssel mit einem der folgenden Metallgegenstände in
Berührung kommt oder davon abgedeckt wird
• Karten, an denen sich Aluminiumfolie befindet
• Zigarettenschachteln, in denen sich Aluminiumfolie befindet
• Metallische Brieftaschen oder Taschen
• Münzen
• Metallene Handwärmer
• Medien wie CDs und DVDs
● Wenn andere Fernbedienungsschlüssel (die ebenfalls Funkwellen aussenden) in
unmittelbarer Nähe verwendet werden
● Wenn Sie den elektronischen Schlüssel zusammen mit einem der folgenden Geräte,
die Funkwellen aussenden, bei sich haben
• Elektronischer Schlüssel oder Fernbedienungsschlüssel eines anderen Fahr-
zeugs, der Funkwellen aussendet
• Computer oder PDA
• Digitaler Audioplayer
• Tragbare Spielkonsole
Drücken Sie zweimal , während Sie
gedrückt halten. Vergewissern Sie sich,
dass die Kontrollleuchte des elektronischen
Schlüssels 4-mal blinkt.
Wenn die Batteriesparfunktion aktiviert ist,
kann das intelligente Zugangs- und Startsys-
tem nicht verwendet werden. Um die Funktion
zu deaktivieren, drücken Sie eine der Tasten
des elektronischen Schlüssels.

1733-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42755M_(EM)●
Wenn eine Tönungsfolie mit metallischen Komponenten oder metallische Gegen-
stände an der Heckscheibe angebracht sind
● Wenn der elektronische Schlüssel in der Nähe eines Ladegerätes oder eines ande-
ren elektronischen Geräts abgelegt wird
■ Anmerkungen zur Zugangsfunktion
●Selbst wenn sich der elektronische Schlüssel innerhalb des Wirkungsbereichs
(Erfassungsbereichs) befindet, arbeitet das System in folgenden Fällen möglicher-
weise nicht ordnungsgemäß:
• Der elektronische Schlüssel befindet sich beim Ver- oder Entriegeln der Türen zu
nahe am Fenster oder am Türaußengriff, zu nahe am Boden oder zu hoch oben.
• Der elektronische Schlüssel befindet sich beim Öffnen der Heckklappe zu nahe am Boden, zu hoch oben oder zu dicht am Mittelpunkt des Heckstoßfängers.
• Der elektronische Schlüssel befindet sich beim Starten des Motors oder beim Ändern der Modi des Motorschalters auf der Instrumententafel, auf der Gepäck-
raumabdeckung, auf dem Boden, in einem Türfach oder im Handschuhfach.
● Legen Sie den elektronischen Schlüssel nicht oben auf der Instrumententafel oder in
der Nähe der Türfächer ab, wenn Sie das Fahrzeug verlassen. Abhängig von den
Empfangsbedingungen für die Funkwellen kann er eventuell von der Antenne außer-
halb des Innenraums erfasst werden, so dass die Türen von außen verriegelt werden
können und der elektronische Schlüssel im Fahrzeug eingeschlossen werden
könnte.
● Solange sich der elektronische Schlüssel innerhalb des Wirkungsbereichs befindet,
können die Türen von jeder beliebigen Person ver- oder entriegelt werden. Zum Ent-
riegeln können jedoch nur die Türen verwendet werden, die den elektronischen
Schlüssel erfassen.
● Selbst wenn sich der elektronische Schlüssel nicht im Fahrzeug befindet, kann der
Motor möglicherweise gestartet werden, wenn sich der elektronische Schlüssel in
Fensternähe befindet.
● Die Türen können sich eventuell selbsttätig ent- oder verriegeln, wenn eine große
Menge Wasser gegen den Türgriff spritzt, z. B. bei Regen oder in einer Waschan-
lage, während sich der elektronische Schlüssel im Wirkungsbereich befindet. (Nach
ca. 30 Sekunden werden die Türen automatisch wieder verriegelt, wenn sie weder
geöffnet noch geschlossen wurden.)
● Wird die Fernbedienung zum Verriegeln der Türen verwendet, während sich der
elektronische Schlüssel in der Nähe des Fahrzeugs befindet, kann es sein, dass die
Türen durch die Zugangsfunktion nicht entriegelt werden. (Verwenden Sie zum Ent-
riegeln der Türen die Fernbedienung.)
● Wenn Sie den Türgriff-Verriegelungssensor berühren und dabei Handschuhe tragen,
kann der Sensor verzögert oder gar nicht ansprechen. Ziehen Sie die Handschuhe
aus und berühren Sie den Verriegelungssensor erneut.
● Wenn Sie die Türen mit dem Verriegelungssensor verriegeln, werden bis zu zweimal
hintereinander Erkennungssignale ausgegeben. Danach werden keine Erkennungs-
signale mehr ausgegeben. (Falls vorhanden)

1743-2. Öffnen, Schließen und Verriegeln der Türen
RAV4_OM_OM42755M_(EM)●
Falls der Türgriff nass wird, während sich der elektronische Schlüssel im Wirkungs-
bereich befindet, ver- und entriegelt sich die Tür unter Umständen mehrmals hinter-
einander. Gehen Sie beim Waschen des Fahrzeugs wie folgt vor, um dies zu
verhindern:
• Bewahren Sie den elektronischen Schlüssel an einem Ort auf, der sich mindes-
tens 2 m vom Fahrzeug entfernt befindet. (Achten Sie darauf, dass der Schlüssel
nicht gestohlen werden kann.)
• Aktivieren Sie die Batteriesparfunktion des elektronischen Schlüssels, um das intelligente Zugangs- und Startsystem zu deaktivieren. ( →S. 172)
● Wenn sich der elektronische Schlüssel im Fahrzeug befindet und ein Türgriff beim
Waschen des Fahrzeugs nass wird, kann eine Meldung auf dem Multi-Informations-
display angezeigt werden und außerhalb des Fahrzeugs ertönt ein Warnsummer.
Verriegeln Sie zum Ausschalten des Alarms alle Türen.
● Die Funktion des Verriegelungssensors wird möglicherweise beeinträchtigt, wenn er
mit Eis, Schnee, Schlamm usw. in Berührung kommt. Reinigen Sie den Verriege-
lungssensor und versuchen Sie, ihn erneut zu betätigen, oder verwenden Sie den
Verriegelungssensor an der Unterseite des Türgriffs.
● Eine plötzliche Betätigung des Türgriffs oder eine Betätigung des Türgriffs sofort
nach dem Betreten des Wirkungsbereichs kann das Entriegeln der Türen verhindern.
Berühren Sie den Entriegelungssensor der Tür und stellen Sie sicher, dass die Türen
entriegelt werden, ehe Sie erneut am Türgriff ziehen.
● Wenn Sie den Türgriff mit Handschuhen berühren, wird die Tür möglicherweise nicht
entriegelt.
● Befindet sich ein weiterer elektronischer Schlüssel im Erfassungsbereich, kann das
Entriegeln der Türen etwas länger dauern, nachdem der Türgriff berührt wurde.
■ Wenn das Fahrzeug längere Zeit nicht gefahren wird
●Um einen Diebstahl des Fahrzeugs zu verhindern, sorgen Sie dafür, dass sich der
elektronische Schlüssel nicht innerhalb eines Bereichs von 2 m zum Fahrzeug befin-
det.
● Das intelligente Zugangs- und Startsystem kann zuvor deaktiviert werden. ( →S. 749)
■ Ordnungsgemäße Betätigung des Systems
Achten Sie darauf, dass Sie den elektronischen Schlüssel bei sich haben, wenn Sie
das System betätigen. Bringen Sie den elektronischen Schlüssel nicht zu nahe an das
Fahrzeug, wenn Sie das System von außen betätigen.
Abhängig von der Position und dem Haltewinkel des elektronischen Schlüssels wird er
möglicherweise nicht richtig erfasst und das System arbeitet nicht einwandfrei. (Der
Alarm kann ungewollt ausgelöst werden oder die Aussperrschutzfunktion funktioniert
nicht.)
■ Wenn das intelligente Zugangs- und Startsystem nicht ordnungsgemäß funktio-
niert
●Ver- und Entriegeln der Türen: Verwenden Sie den mechanischen Schlüssel.
(→ S. 699)
● Starten des Motors: →S. 700

1753-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42755M_(EM)■

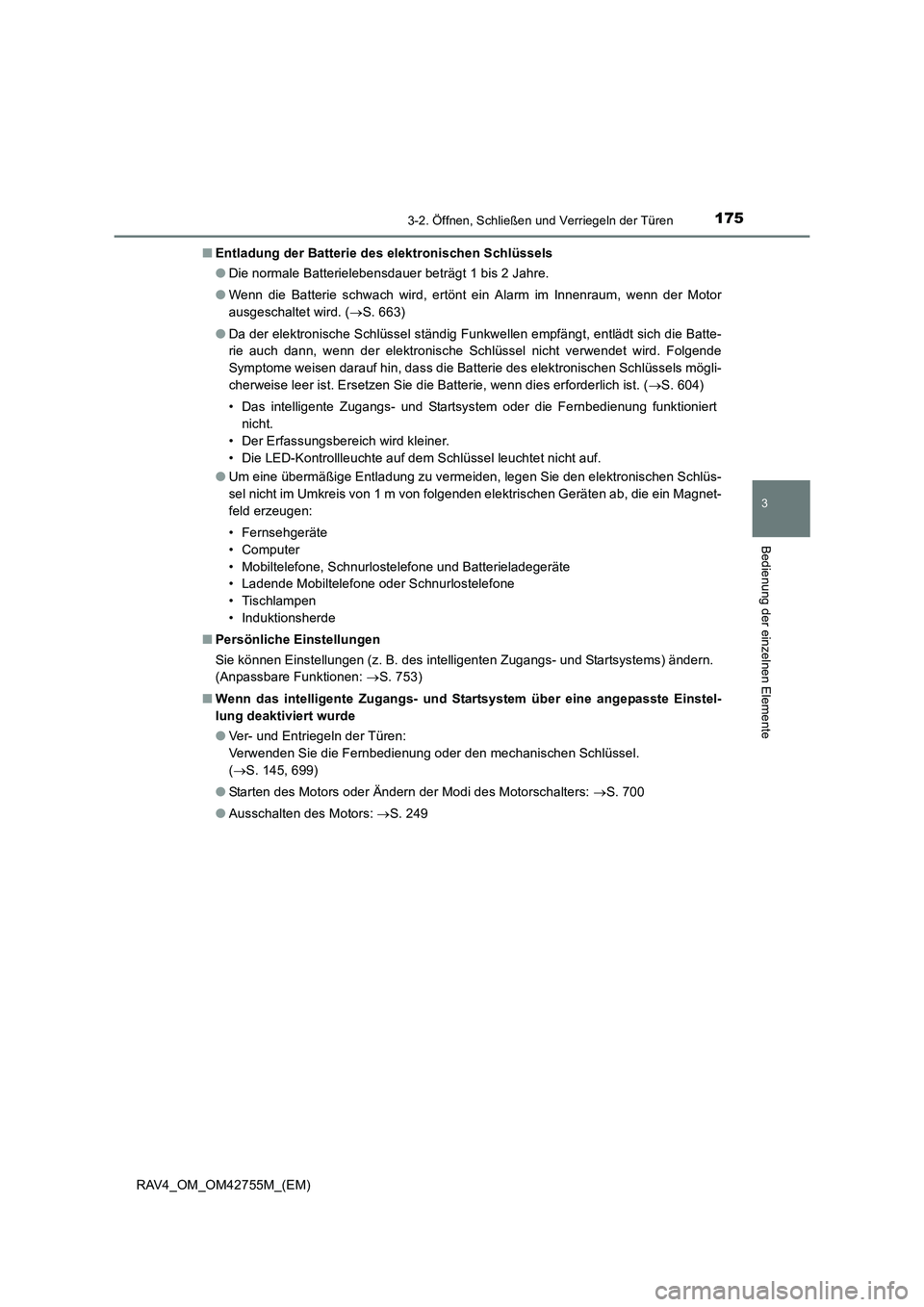

Entladung der Batterie des elektronischen Schlüssels
●Die normale Batterielebensdauer beträgt 1 bis 2 Jahre.
● Wenn die Batterie schwach wird, ertönt ein Alarm im Innenraum, wenn der Motor
ausgeschaltet wird. ( →S. 663)
● Da der elektronische Schlüssel ständig Funkwellen empfängt, entlädt sich die Batte-
rie auch dann, wenn der elektronische Schlüssel nicht verwendet wird. Folgende
Symptome weisen darauf hin, dass die Batterie des elektronischen Schlüssels mögli-
cherweise leer ist. Ersetzen Sie die Batterie, wenn dies erforderlich ist. ( →S. 604)
• Das intelligente Zugangs- und Startsystem oder die Fernbedienung funktioniert nicht.
• Der Erfassungsbereich wird kleiner.
• Die LED-Kontrollleuchte auf dem Schlüssel leuchtet nicht auf.
● Um eine übermäßige Entladung zu vermeiden, legen Sie den elektronischen Schlüs-
sel nicht im Umkreis von 1 m von folgenden elektrischen Geräten ab, die ein Magnet-
feld erzeugen:
• Fernsehgeräte
•Computer
• Mobiltelefone, Schnurlostelefone und Batterieladegeräte
• Ladende Mobiltelefone oder Schnurlostelefone
• Tischlampen
• Induktionsherde
■ Persönliche Einstellungen
Sie können Einstellungen (z. B. des intelligenten Zugangs- und Startsystems) ändern.
(Anpassbare Funktionen: →S. 753)
■ Wenn das intelligente Zugangs- und Startsystem über eine angepasste Einstel-
lung deaktiviert wurde
●Ver- und Entriegeln der Türen:
Verwenden Sie die Fernbedienung oder den mechanischen Schlüssel.
(→ S. 145, 699)
● Starten des Motors oder Ändern der Modi des Motorschalters: →S. 700
● Ausschalten des Motors: →S. 249

1763-2. Öffnen, Schließen und Verriegeln der Türen
RAV4_OM_OM42755M_(EM)■

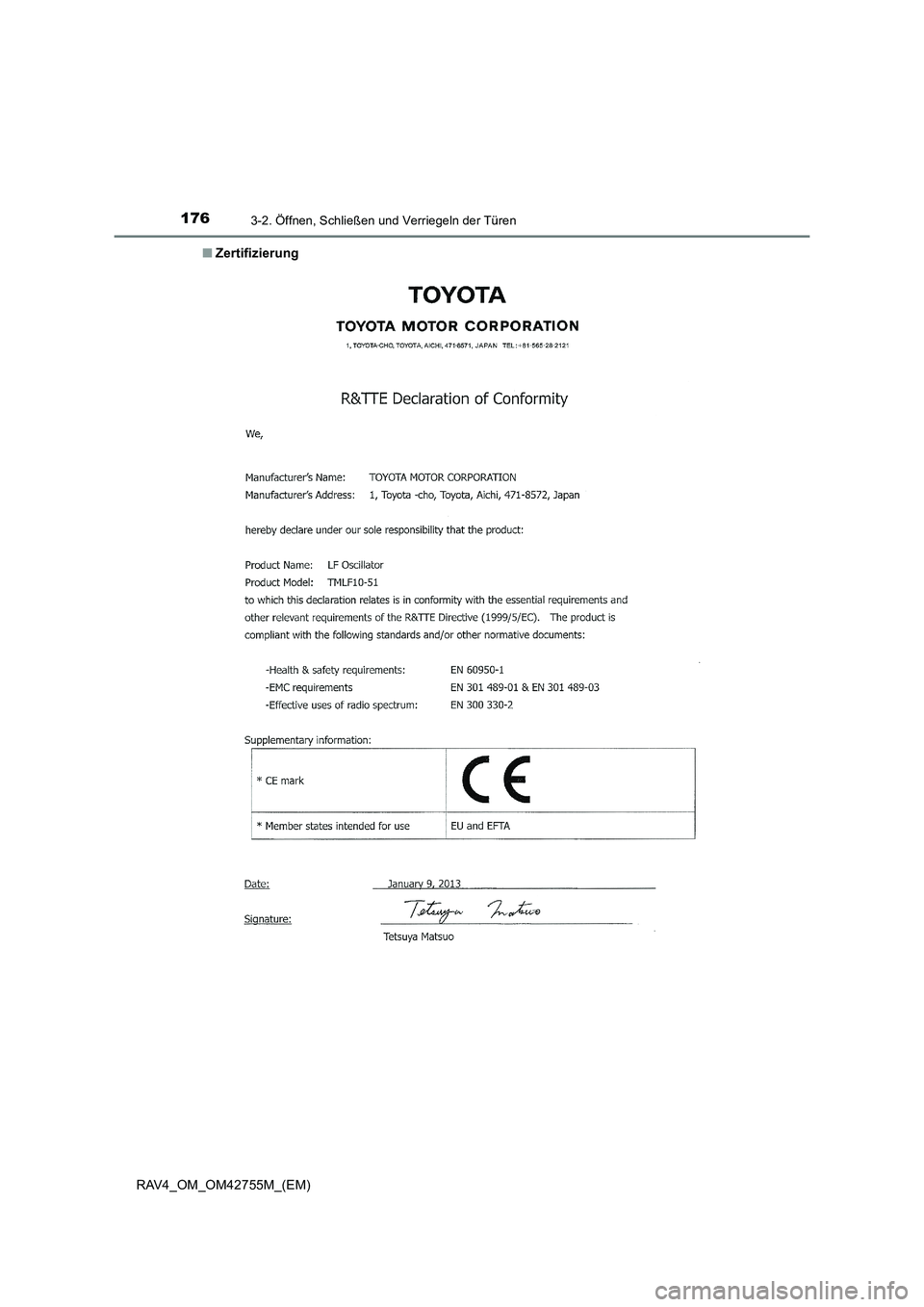

Zertifizierung
