6578-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42755M_(EM)
(Falls vorhanden)
Zeigt an, dass das Pre-Crash-Sicherheitssystem vorü-
bergehend nicht verfügbar ist
→Bitte warten Sie, bis das System wieder einsatz-
bereit ist. Wenn die Meldung nicht erlischt, liegt
möglicherweise eine Funktionsstörung des Sys-
tems vor. Lassen Sie das Fahrzeug sofort von
einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qualifizierten
und entsprechend ausgerüsteten Fachwerkstatt
überprüfen.
(Falls vorhanden)
Zeigt an, dass ein Teil des PCS-Sensors (Pre-Crash-
Sicherheitssystem) verschmutzt, mit Eis usw. bedeckt
ist
Es ertönt außerdem ein Warnsummer.
→ Entfernen Sie den Schmutz, das Eis usw.
(Falls vorhanden)
Zeigt an, dass die im DPF/DPNR-Katalysator ange-
sammelte Ablagerungsmenge den vorgegebenen
Grenzwert erreicht hat.
→Regenerieren Sie den Filter. ( →S. 658)
Zeigt an, dass die Frontscheibenheizung nicht verwen-
det werden kann, da die Außentemperatur über ca.
5°C liegt
→ Verwenden Sie die Windschutzscheibenbehei-
zung oder warten Sie, bis die Außentemperatur
auf unter ca. 5 °C gefallen ist
WarnmeldungEinzelheiten/Maßnahmen
(Blinkt)
(Blinkt)

6588-2. Vorgehen im Notfall
RAV4_OM_OM42755M_(EM)
■Nach dem Wechsel des Motoröls (nur Modelle mit Dieselmotor)
Setzen Sie unbedingt die Ölwartungsdaten zurück. ( →S. 570)
■ Wenn die Meldung “DPF VOLL HANDBUCH KONSULTIEREN” auf dem Display
angezeigt wird (falls vorhanden)
Die im Filter angesammelten Ablagerungen müssen regeneriert werden.
Zur Regeneration des Filters werden die folgenden Fahrweisen empfohlen
*:
● Ununterbrochenes Fahren (zum Beispiel 20 bis 30 Minuten mit ca. 65 km/h).
● Vermeidung von Kurzstreckenbetrieb oder ununterbrochenes Fahren (wobei der
Motor für einen längeren Zeitraum ununterbrochen laufen gelassen wird).
Nach Beendigung der Regeneration erlischt die Warnmeldung. Sollte es jedoch nicht
möglich sein, auf diese Weise zu fahren, oder erlischt die Meldung auch nach solchen
Fahrten nicht, lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüs-
teten Fachwerkstatt überprüfen.
Einzelheiten zum DPF/DPNR-System finden Sie auf S. 286.
*: Achten Sie beim Fahren auf die Wetterbedingungen, den Straßenzustand, die Gelände- und die Verkehrsbedingungen und befolgen Sie die Straßenverkehrsord-
nung.
HINWEIS
■ Wenn die Warnleuchte für zu niedrigen Motorölstand angezeigt wird (falls vor-
handen)
Eine Fortsetzung der Fahrt bei zu niedrigem Motorölstand beschädigt den Motor.
■ Ölwechselmeldung (falls vorhanden)
Die Warnmeldung basiert auf der veranschlagten Fahrstrecke seit dem Rücksetzen
der letzten Ölwechselmeldung.
Das System überwacht nicht die Reinheit des Motoröls.
■ Wenn die Warnmeldung “Wasser im Kraftstofffil-ter. Handbuch konsultieren.”
angezeigt wird (nur Dieselmotor)
Fahren Sie nicht weiter, wenn diese Warnmeldung angezeigt wird. Fortgesetztes
Fahren mit angesammeltem Wasser im Kraftstofffilter führt zur Beschädigung der
Kraftstoff-Einspritzpumpe.
■ Wenn die DPF-System-Warnmeldung angezeigt wird (falls vorhanden)
Wenn die DPF-System-Warnmeldung dauerhaft angezeigt wird, ohne dass eine Rei-
nigung durchgeführt wird, leuchtet nach weiteren 100 bis 300 km möglicherweise die
Motorkontrollleuchte auf. Lassen Sie in diesem Fall Ihr Fahrzeug sofort von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.

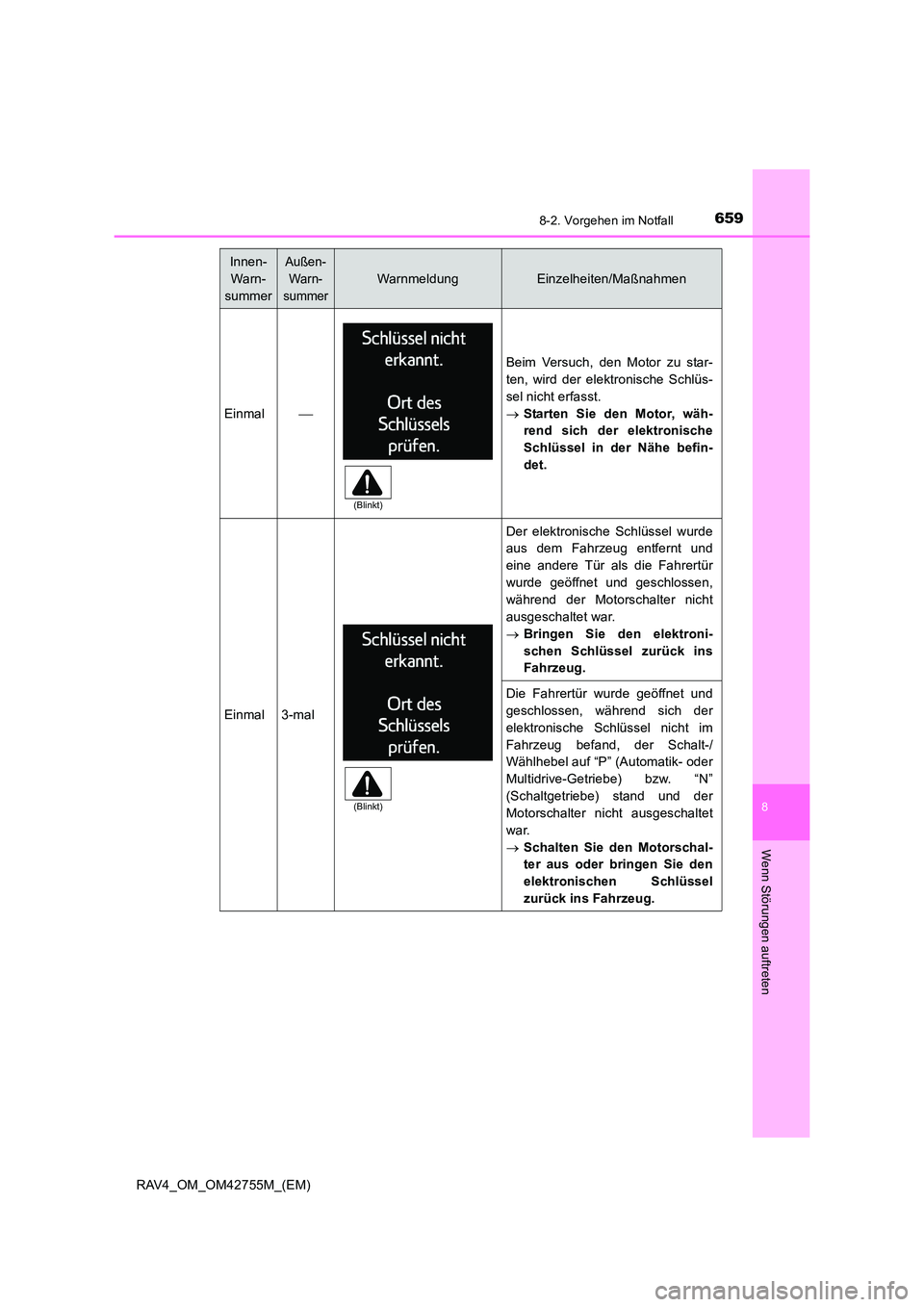

6598-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42755M_(EM)
Innen-Warn-
summerAußen- War n-
summer
WarnmeldungEinzelheiten/Maßnahmen
Einmal
Beim Versuch, den Motor zu star-
ten, wird der elektronische Schlüs-
sel nicht erfasst.
→ Starten Sie den Motor, wäh-
rend sich der elektronische
Schlüssel in der Nähe befin-
det.
Einmal3-mal
Der elektronische Schlüssel wurde
aus dem Fahrzeug entfernt und
eine andere Tür als die Fahrertür
wurde geöffnet und geschlossen,
während der Motorschalter nicht
ausgeschaltet war.
→Bringen Sie den elektroni-
schen Schlüssel zurück ins
Fahrzeug.
Die Fahrertür wurde geöffnet und
geschlossen, während sich der
elektronische Schlüssel nicht im
Fahrzeug befand, der Schalt-/
Wählhebel auf “P” (Automatik- oder
Multidrive-Getriebe) bzw. “N”
(Schaltgetriebe) stand und der
Motorschalter nicht ausgeschaltet
war.
→Schalten Sie den Motorschal-
ter aus oder bringen Sie den
elektronischen Schlüssel
zurück ins Fahrzeug.
(Blinkt)
(Blinkt)

6608-2. Vorgehen im Notfall
RAV4_OM_OM42755M_(EM)
Einmal
Durch-
gängig
(5
Sekun-
den)
Es wurde versucht, das Fahrzeug
mit dem elektronischen Schlüssel
zu verlassen und die Türen zu ver-
riegeln, ohne zuvor den Motor-
schalter auszuschalten, während
sich der Schalt-/Wählhebel in Stel-
lung “P” befand.
→Schalten Sie den Motorschal-
ter aus und verriegeln Sie die
Türen erneut.
9-mal
Es wurde versucht, das Fahrzeug
zu fahren, ohne dass sich der rich-
tige Schlüssel im Fahrzeug befand.
→Stellen Sie sicher, dass sich
der elektronische Schlüssel
im Fahrzeug befindet.
Dauer-
haft
(Automatik- oder
Multidrive-Getriebe)
Die Fahrertür wurde geöffnet, wäh-
rend sich der Schalt-/Wählhebel
nicht in Stellung “P” befand und der
Motorschalter nicht ausgeschaltet
war.
→ Schalten Sie den Schalt-/
Wählhebel auf “P”.
Innen-
Warn-
summerAußen- War n-
summer
WarnmeldungEinzelheiten/Maßnahmen
(Abwechselnd angezeigt)
(Blinkt)
(Blinkt)
(Blinkt)

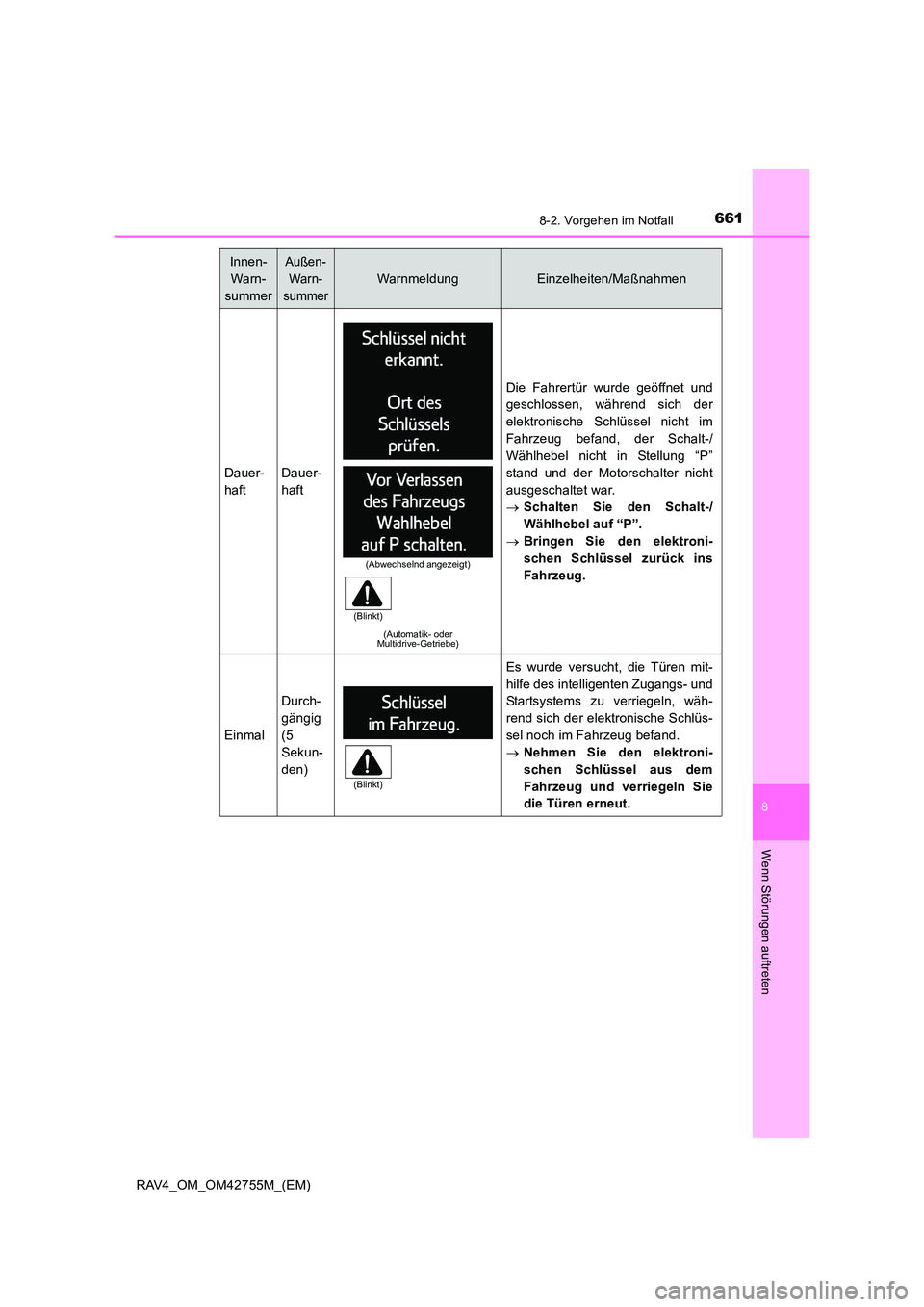

6618-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42755M_(EM)
Dauer-
haftDauer-
haft
(Automatik- oder
Multidrive-Getriebe)
Die Fahrertür wurde geöffnet und
geschlossen, während sich der
elektronische Schlüssel nicht im
Fahrzeug befand, der Schalt-/
Wählhebel nicht in Stellung “P”
stand und der Motorschalter nicht
ausgeschaltet war.
→ Schalten Sie den Schalt-/
Wählhebel auf “P”.
→ Bringen Sie den elektroni-
schen Schlüssel zurück ins
Fahrzeug.
Einmal
Durch-
gängig
(5
Sekun-
den)
Es wurde versucht, die Türen mit-
hilfe des intelligenten Zugangs- und
Startsystems zu verriegeln, wäh-
rend sich der elektronische Schlüs-
sel noch im Fahrzeug befand.
→Nehmen Sie den elektroni-
schen Schlüssel aus dem
Fahrzeug und verriegeln Sie
die Türen erneut.
Innen-
Warn-
summerAußen- War n-
summer
WarnmeldungEinzelheiten/Maßnahmen
(Abwechselnd angezeigt)
(Blinkt)
(Blinkt)

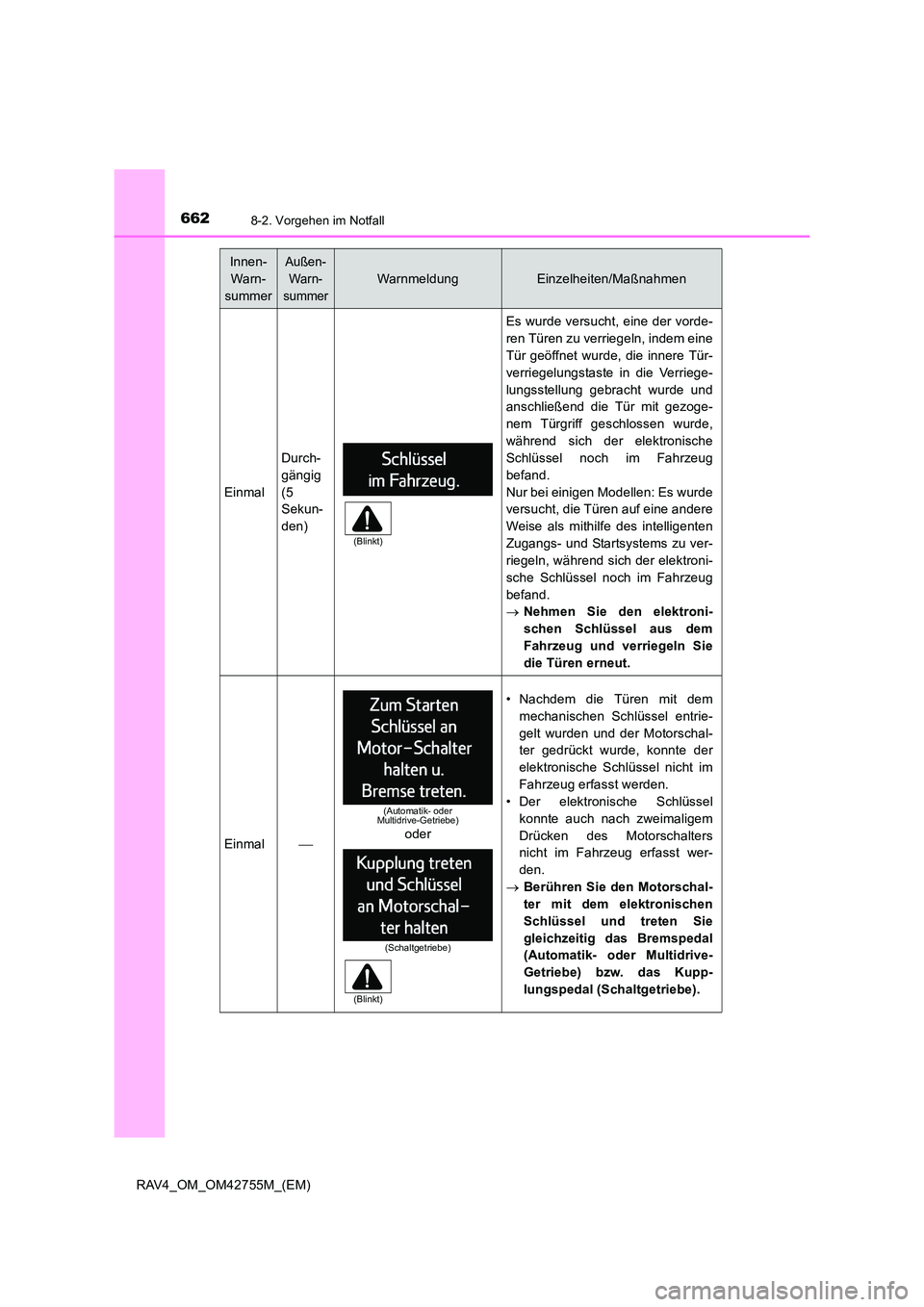

6628-2. Vorgehen im Notfall
RAV4_OM_OM42755M_(EM)
Einmal
Durch-
gängig
(5
Sekun-
den)
Es wurde versucht, eine der vorde-
ren Türen zu verriegeln, indem eine
Tür geöffnet wurde, die innere Tür-
verriegelungstaste in die Verriege-
lungsstellung gebracht wurde und
anschließend die Tür mit gezoge-
nem Türgriff geschlossen wurde,
während sich der elektronische
Schlüssel noch im Fahrzeug
befand.
Nur bei einigen Modellen: Es wurde
versucht, die Türen auf eine andere
Weise als mithilfe des intelligenten
Zugangs- und Startsystems zu ver-
riegeln, während sich der elektroni-
sche Schlüssel noch im Fahrzeug
befand.
→Nehmen Sie den elektroni-
schen Schlüssel aus dem
Fahrzeug und verriegeln Sie
die Türen erneut.
Einmal
• Nachdem die Türen mit dem
mechanischen Schlüssel entrie-
gelt wurden und der Motorschal-
ter gedrückt wurde, konnte der
elektronische Schlüssel nicht im
Fahrzeug erfasst werden.
• Der elektronische Schlüssel
konnte auch nach zweimaligem
Drücken des Motorschalters
nicht im Fahrzeug erfasst wer-
den.
→ Berühren Sie den Motorschal-
ter mit dem elektronischen
Schlüssel und treten Sie
gleichzeitig das Bremspedal
(Automatik- oder Multidrive-
Getriebe) bzw. das Kupp-
lungspedal (Schaltgetriebe).
Innen-
Warn-
summerAußen- War n-
summer
WarnmeldungEinzelheiten/Maßnahmen
(Blinkt)
(Automatik- oder
Multidrive-Getriebe)
oder
(Schaltgetriebe)
(Blinkt)

6638-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42755M_(EM)
Einmal
(Automatik- oder
Multidrive-Getriebe)
Es wurde versucht, den Motor zu
starten, während sich der Schalt-/
Wählhebel in einer falschen Stel-
lung befand.
→ Schalten Sie den Schalt-/
Wählhebel auf “P” und starten
Sie den Motor.

(Automatik- oder
Multidrive-Getriebe)
Der Strom wurde durch die
Abschaltautomatik abgeschaltet.
→ Erhöhen Sie beim nächsten
Starten des Motors die Motor-
drehzahl ein wenig und behal-
ten Sie diese für ca. 5 Minuten
bei, um die Batterie aufzula-
den.
Einmal
Die Batterie des elektronischen
Schlüssels ist fast leer.
→Ersetzen Sie die Batterie des
elektronischen Schlüssels.
(→ S. 604)
Innen-
Warn-
summerAußen- War n-
summer
WarnmeldungEinzelheiten/Maßnahmen
(Blinkt)

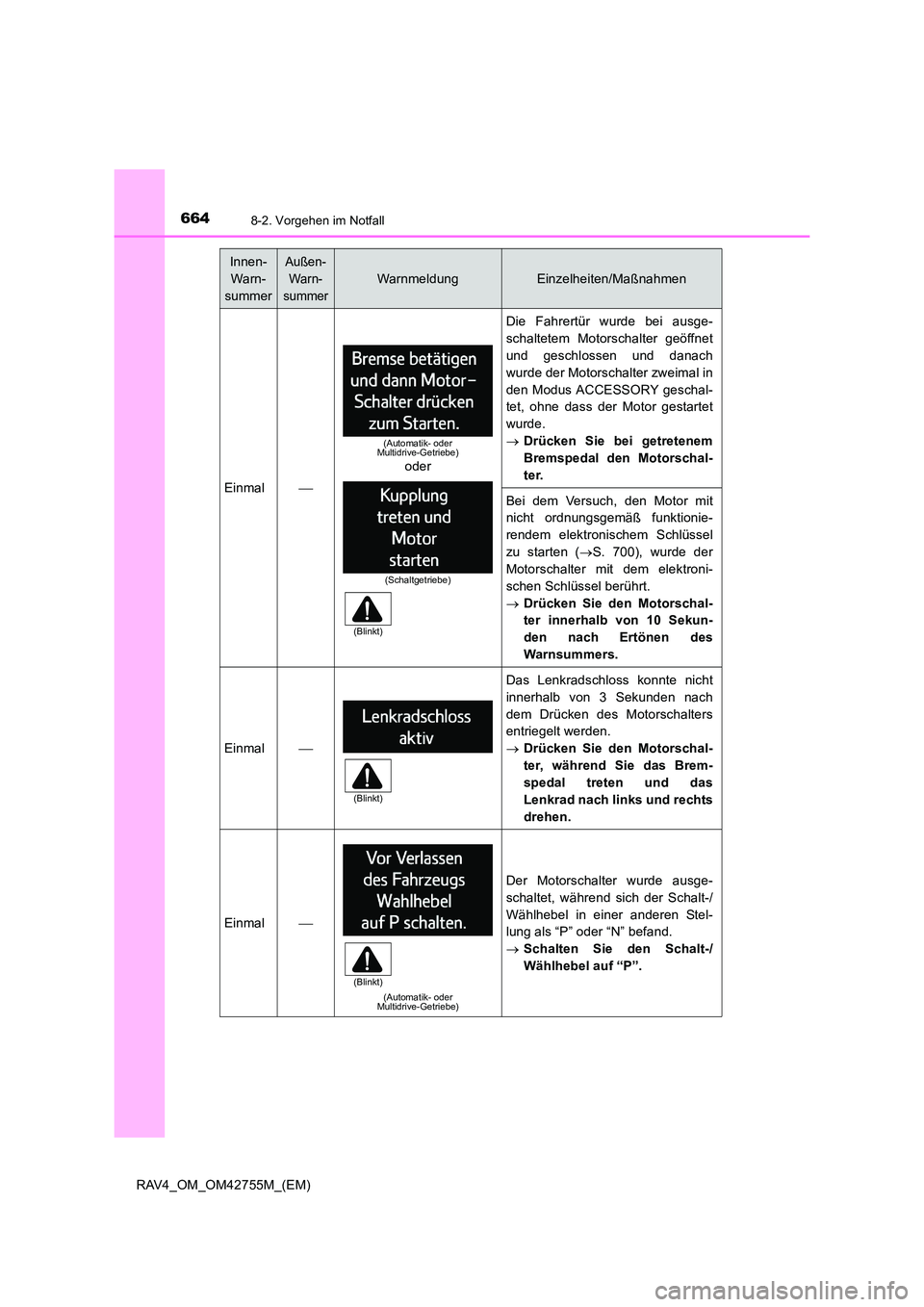

6648-2. Vorgehen im Notfall
RAV4_OM_OM42755M_(EM)
Einmal
Die Fahrertür wurde bei ausge-
schaltetem Motorschalter geöffnet
und geschlossen und danach
wurde der Motorschalter zweimal in
den Modus ACCESSORY geschal-
tet, ohne dass der Motor gestartet
wurde.
→Drücken Sie bei getretenem
Bremspedal den Motorschal-
ter.
Bei dem Versuch, den Motor mit
nicht ordnungsgemäß funktionie-
rendem elektronischem Schlüssel
zu starten ( →S. 700), wurde der
Motorschalter mit dem elektroni-
schen Schlüssel berührt.
→ Drücken Sie den Motorschal-
ter innerhalb von 10 Sekun-
den nach Ertönen des
Warnsummers.
Einmal
Das Lenkradschloss konnte nicht
innerhalb von 3 Sekunden nach
dem Drücken des Motorschalters
entriegelt werden.
→Drücken Sie den Motorschal-
ter, während Sie das Brem-
spedal treten und das
Lenkrad nach links und rechts
drehen.
Einmal
(Automatik- oder
Multidrive-Getriebe)
Der Motorschalter wurde ausge-
schaltet, während sich der Schalt-/
Wählhebel in einer anderen Stel-
lung als “P” oder “N” befand.
→ Schalten Sie den Schalt-/
Wählhebel auf “P”.
Innen-
Warn-
summerAußen- War n-
summer
WarnmeldungEinzelheiten/Maßnahmen
(Automatik- oder
Multidrive-Getriebe)
oder
(Schaltgetriebe)
(Blinkt)
(Blinkt)
(Blinkt)
