Die Ausparkhilfe wird aktiviert, wenn der Rückwärtsgang eingelegt ist. Sie
kann andere Fahrzeuge erfassen, die sich hinter Ihrem Fahrzeug von rechts
oder links nähern. Andere Fahrzeuge we rden mithilfe von Radarsensoren
erfasst und der Fahrer wird durch Blinken der Außenspiegel-Anzeigen und
einen Warnsummer auf deren Existenz aufmerksam gemacht.
Ausparkhilfe
Herannahende Fahrzeuge Er fassungsbereiche12
WARNUNG
■Vorsichtsmaßregeln für die Verwendung des Systems
Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich.
Fahren Sie immer umsichtig und achten Sie auf Ihre Umgebung.
Die Ausparkhilfe dient nur zur Unterstützung und nicht als Ersatz für aufmerksames
und umsichtiges Fahren. Auch bei Verwendung der Ausparkhilfe müssen Sie beim
Zurücksetzen Sorgfalt walten lassen. Sehen Sie sich gründlich um und stellen Sie
sicher, dass sich hinter Ihrem Fahrzeug keine Fußgänger, andere Fahrzeuge usw.
befinden, bevor Sie zurücksetzen. Anderenfalls kann es zu tödlichen oder schweren
Verletzungen kommen.
Abhängig von verschiedenen Bedingungen funktioniert das System möglicherweise
nicht einwandfrei. Sehen Sie sich deshalb gründlich um und stellen Sie sicher, dass
keine Gefahr vorliegt.

4024-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42755M_(EM)

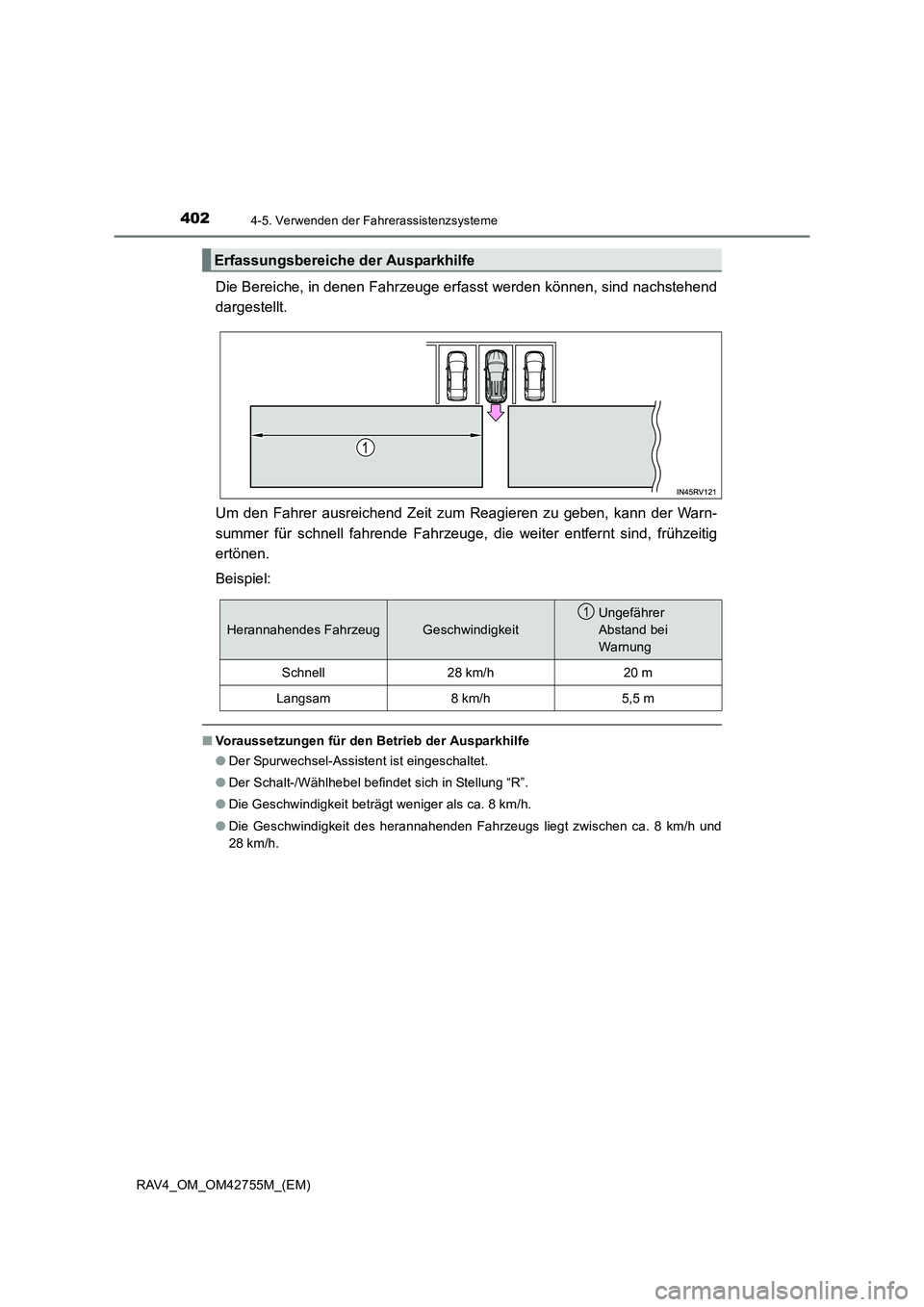

Die Bereiche, in denen Fahrzeuge erfasst werden können, sind nachstehend
dargestellt.
Um den Fahrer ausreichend Zeit zum Reagieren zu geben, kann der Warn-
summer für schnell fahrende Fahrzeuge, die weiter entfernt sind, frühzeitig
ertönen.
Beispiel:
■Voraussetzungen für den Betrieb der Ausparkhilfe
●Der Spurwechsel-Assistent ist eingeschaltet.
● Der Schalt-/Wählhebel befindet sich in Stellung “R”.
● Die Geschwindigkeit beträgt weniger als ca. 8 km/h.
● Die Geschwindigkeit des herannahenden Fahrzeugs liegt zwischen ca. 8 km/h und
28 km/h.
Erfassungsbereiche der Ausparkhilfe
Herannahendes FahrzeugGeschwindigkeit
Ungefährer
Abstand bei
Warnung
Schnell28 km/h20 m
Langsam8 km/h5,5 m
1

4034-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42755M_(EM)■
Bedingungen, unter denen die Ausparkhilfe ein Fahrzeug nicht erfasst
Die Ausparkhilfe ist nicht darauf ausgelegt, folgende Fahrzeugtypen und/oder Objekte
zu erfassen.
●Kleinkrafträder, Fahrräder, Fußgänger usw.
*
●Fahrzeuge, die sich direkt von hinten nähern
● Leitplanken, Mauern, Schilder, geparkte Fahrzeuge und ähnliche unbewegliche
Objekte
*
●Fahrzeuge, die sich von Ihrem Fahrzeug entfernen
● Fahrzeuge, die sich aus einem Parkplatz neben Ihrem Fahrzeug nähern
*
●Fahrzeuge, die aus einem Parkplatz neben Ihrem Fahrzeug zurücksetzen*
*
: Abhängig von den jeweiligen Bedingungen kann jedoch eine Erfassung des Fahr-
zeugs und/oder Objekts stattfinden.
■ Bedingungen, unter denen die Ausparkh ilfe möglicherweise nicht einwandfrei
funktioniert
Die Ausparkhilfe erfasst Fahrzeuge unter den folgenden Bedingungen eventuell nicht
einwandfrei:
● Wenn Eis oder Schlamm usw. am Heckstoßfänger haftet
● Bei schlechten Witterungsverhältnissen wie heftigem Regen, Nebel, Schnee usw.
● Wenn sich mehrere Fahrzeuge gleichzeitig nähern
● Wenn das Fahrzeug schräg geparkt ist
● Wenn sich ein Fahrzeug mit hoher Geschwindigkeit nähert
● Wenn das Fahrzeug an einem starken Gefälle, z. B. an einem Hügel, einer Straßen-
senke usw. geparkt ist
● Unmittelbar nach dem Einschalten des Spurwechsel-Assistenten
● Unmittelbar nach dem Starten des Motors bei eingeschaltetem Spurwechsel-Assis-
tent
● Bei Anhängerbetrieb (mit Anhängerkupplung)
● Wenn die Sensoren andere Fahrzeuge auf-
grund von Hindernissen nicht erfassen kön-
nen

4044-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42755M_(EM)
Fahrerassistenzsysteme
◆ABS (Antiblockiersystem)
Verhindert ein Blockieren der Räder, wenn die Bremsen plötzlich oder auf
rutschiger Fahrbahn betätigt werden
◆Bremsassistent
Erzeugt nach dem Treten des Bremspedals eine höhere Bremskraft, wenn
das System eine Notbremsung erkennt
◆VSC (elektronisches Stabilitätsprogramm)
Hilft dem Fahrer, bei plötzlichen Ausweichmanövern oder scharfen Kurven
auf rutschiger Fahrbahn das Fahrzeug unter Kontrolle zu halten
◆TRC (Antriebsschlupfregelung)
Hilft, die Antriebsleistung aufrechtzuerhalten und das Durchdrehen der
Antriebsräder zu verhindern, w enn auf rutschiger Fahrbahn angefahren
oder beschleunigt wird
◆Berganfahrkontrolle
Hilft, das Zurückrollen des Fahrzeugs beim Anfahren an einer Steigung zu
reduzieren
◆AUTO LSD-Funktion (2WD-Modelle)
Die AUTO LSD-Funktion wird aktiviert, wenn sich das System im Modus
“TRC Aus” befindet. Die Funktion tritt in Aktion, wenn eines der Antriebsrä-
der durchdreht, z. B. auf eis- oder schlammbedeckter Fahrbahn. Das Sys-
tem bremst das durchdrehende Rad ab und überträgt einen Teil des
Drehmoments auf das andere Antriebsrad, um ausreichende Antriebskraft
zu gewährleisten.
Die folgenden Systeme arbeiten au tomatisch als Reaktion auf verschie-
dene Fahrsituationen, um so zu einer erhöhten Fahrsicherheit und
Leistungsfähigkeit beizutragen. Bedenken Sie jedoch, dass es sich um
Zusatzsysteme handelt, auf die Sie sich während der Fahrt nicht zu
sehr verlassen sollten.

4054-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42755M_(EM)

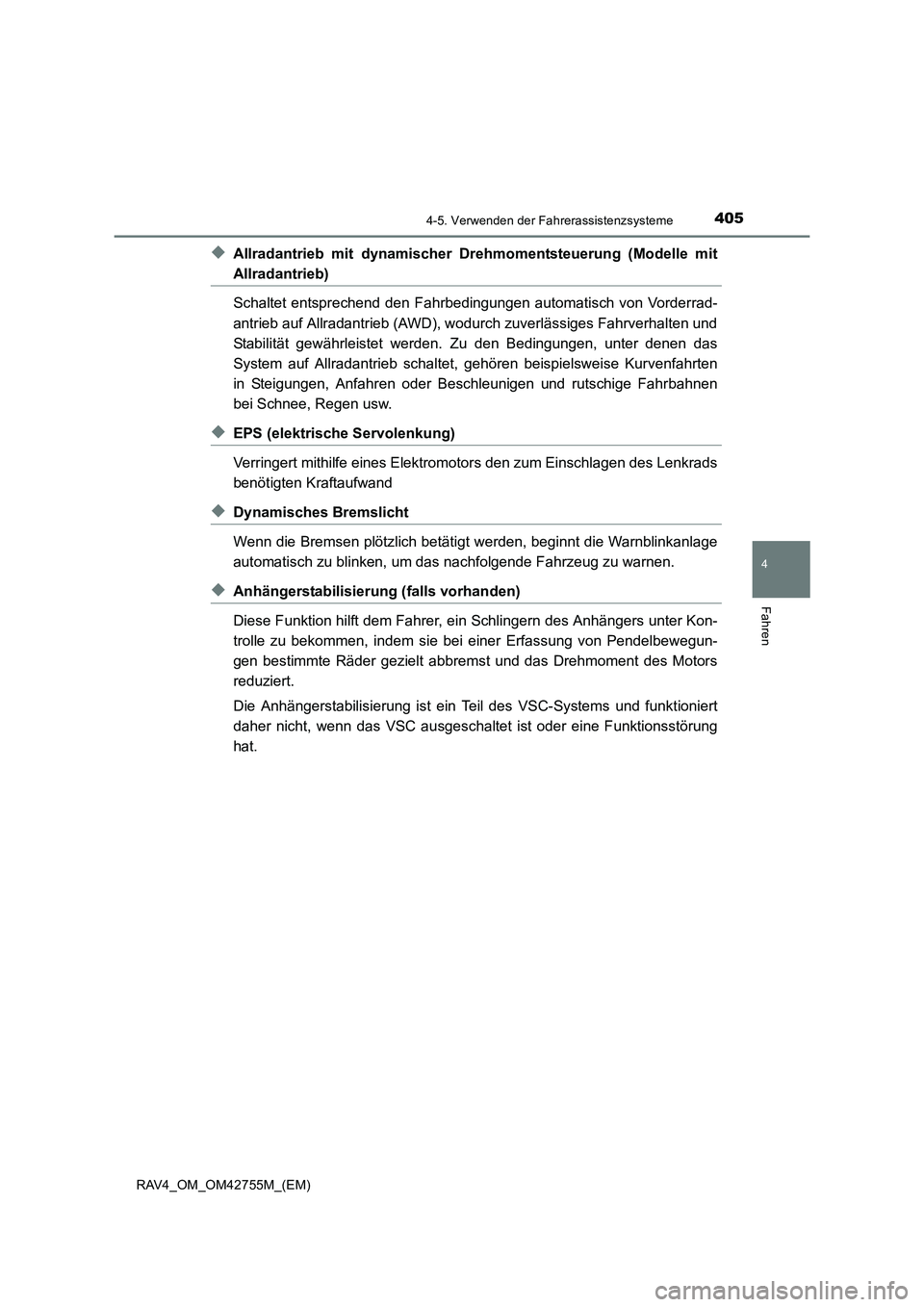

◆Allradantrieb mit dynamischer Drehmomentsteuerung (Modelle mit
Allradantrieb)
Schaltet entsprechend den Fahrbedingungen automatisch von Vorderrad-
antrieb auf Allradantrieb (AWD), wodurch zuverlässiges Fahrverhalten und
Stabilität gewährleistet werden. Zu den Bedingungen, unter denen das
System auf Allradantrieb schaltet, gehören beispielsweise Kurvenfahrten
in Steigungen, Anfahren oder Beschleunigen und rutschige Fahrbahnen
bei Schnee, Regen usw.
◆EPS (elektrische Servolenkung)
Verringert mithilfe eines Elektromotors den zum Einschlagen des Lenkrads
benötigten Kraftaufwand
◆Dynamisches Bremslicht
Wenn die Bremsen plötzlich betätigt werden, beginnt die Warnblinkanlage
automatisch zu blinken, um das nachfolgende Fahrzeug zu warnen.
◆Anhängerstabilisierung (falls vorhanden)
Diese Funktion hilft dem Fahrer, ein Schlingern des Anhängers unter Kon-
trolle zu bekommen, indem sie bei einer Erfassung von Pendelbewegun-
gen bestimmte Räder gezielt abbremst und das Drehmoment des Motors
reduziert.
Die Anhängerstabilisierung ist ein Teil des VSC-Systems und funktioniert
daher nicht, wenn das VSC ausgeschaltet ist oder eine Funktionsstörung
hat.

4064-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42755M_(EM)

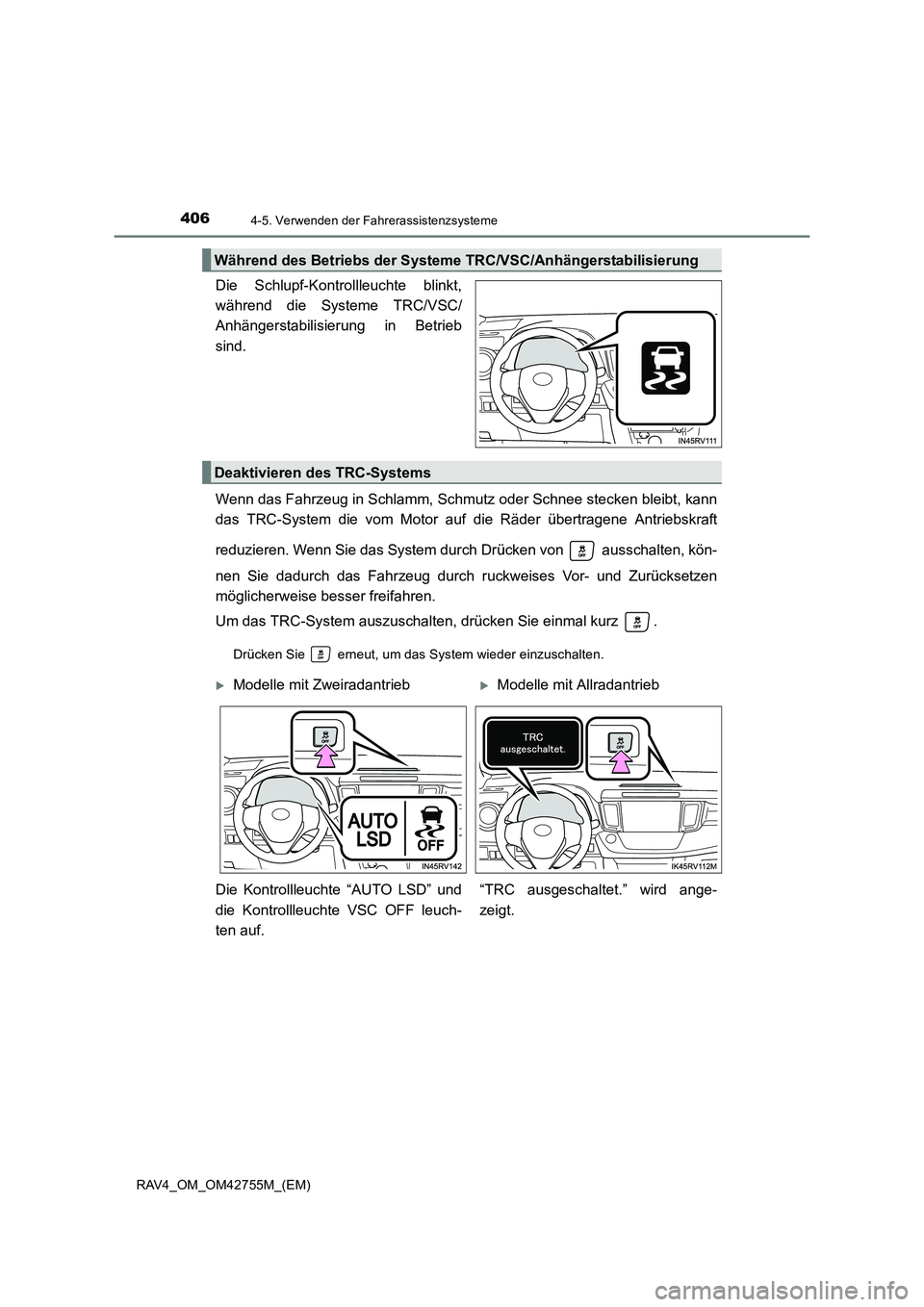

Die Schlupf-Kontrollleuchte blinkt,
während die Systeme TRC/VSC/
Anhängerstabilisierung in Betrieb
sind.
Wenn das Fahrzeug in Schlamm, Schmutz oder Schnee stecken bleibt, kann
das TRC-System die vom Motor auf die Räder übertragene Antriebskraft
reduzieren. Wenn Sie das System durch Drücken von ausschalten, kön-
nen Sie dadurch das Fahrzeug durch ruckweises Vor- und Zurücksetzen
möglicherweise besser freifahren.
Um das TRC-System auszuschalten, drücken Sie einmal kurz .
Drücken Sie erneut, um das System wieder einzuschalten.
Während des Betriebs der Systeme TRC/VSC/Anhängerstabilisierung
Deaktivieren des TRC-Systems
XModelle mit ZweiradantriebXModelle mit Allradantrieb
Die Kontrollleuchte “AUTO LSD” und
die Kontrollleuchte VSC OFF leuch-
ten auf. “TRC ausgeschaltet.” wird ange-
zeigt.

4074-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42755M_(EM)
■Gleichzeitiges Ausschalten der Systeme TRC/VSC/Anhängerstabilisierung
Zum Ausschalten der Systeme TRC/VSC/Anhängerstabilisierung halten Sie bei
stehendem Fahrzeug länger als 3 Sekunden gedrückt.
“TRC ausgeschaltet.” wird angezeigt und die Kontrollleuchte VSC OFF leuchtet auf.
*
Drücken Sie erneut, um die Systeme wieder einzuschalten.
*: Bei Fahrzeugen mit Pre-Crash-Sicherheitssystem werden auch der Pre-Crash-
Bremsassistent und das Pre-Crash-Bremssystem deaktiviert. Die PCS-Warn-
leuchte leuchtet auf und die entsprechende Meldung wird auf dem Multi-Informati-
onsdisplay angezeigt. ( →S. 318)
■ Wenn die Kontrollleuchte “AUTO LSD” blinkt, obwohl der Schalter VSC OFF
nicht gedrückt wurde (Modelle mit Zweiradantrieb)
TRC, AUTO LSD, Berganfahrkontrolle und Bergabfahrkontrolle sind nicht betriebsbe-
reit. Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in
Verbindung.
■ Wenn auf dem Multi-Informationsdisplay die Meldung angezeigt wird, dass TRC
deaktiviert wurde, obwohl der Schalter VSC OFF nicht gedrückt wurde (Modelle
mit Allradantrieb)
TRC, Berganfahrkontrolle und Bergabfahrkontrolle können nicht genutzt werden. Set-
zen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
■ Von ABS, Bremsassistent, VSC/Anhängerstabilisierung, TRC und Berganfahr-
kontrolle verursachte Geräusche und Vibrationen
●Beim Starten des Motors oder direkt nach dem Anfahren kann bei wiederholtem Tre-
ten des Bremspedals ein Geräusch aus dem Motorraum zu hören sein. Dieses
Geräusch deutet nicht auf eine Störung eines dieser Systeme hin.
● Die folgenden Situationen können eintreten, wenn die oben genannten Systeme
arbeiten. Nichts davon weist auf eine Funktionsstörung hin.
• Es können Vibrationen durch Karosserie und Lenkung spürbar sein.
• Nach dem Anhalten des Fahrzeugs kann ein Betriebsgeräusch zu hören sein.
• Das Bremspedal kann nach Aktivierung des ABS leicht pulsieren.
• Das Bremspedal kann sich nach Aktivierung des ABS leicht abwärts bewegen.

4084-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42755M_(EM)■
EPS-Betriebsgeräusch
Beim Drehen des Lenkrads kann ein Betriebsgeräusch (Summen) zu hören sein. Dies
weist nicht auf eine Störung hin.
■ Automatische Reaktivierung der Systeme TRC und VSC/Anhängerstabilisierung
Nach dem Ausschalten der Systeme TRC und VSC/Anhängerstabilisierung werden
diese Systeme in den folgenden Situationen automatisch reaktiviert:
●Wenn der Motorschalter in Stellung “LOCK” (Fahrzeuge ohne intelligentes Zugangs-
und Startsystem) bzw. ausgeschaltet wird (Fahrzeuge mit intelligentem Zugangs-
und Startsystem).
● Wurde nur das TRC-System ausgeschaltet, schaltet es sich wieder ein, wenn die
Geschwindigkeit zunimmt.
Wurden sowohl TRC als auch VSC/Anhängerstabilisierung ausgeschaltet, werden
diese Systeme auch bei zunehmender Geschwindigkeit nicht automatisch reaktiviert.
■ Verringerte Wirkung des EPS-Systems
Zum Schutz vor einer Überhitzung des Systems wird die Wirkung des EPS-Systems
verringert, wenn es über längere Zeit zu häufigen Lenkbewegungen kommt. Als
Ergebnis kann sich das Lenkrad schwergängig anfühlen. Vermeiden Sie in diesem Fall
übermäßige Lenkbewegungen oder halten Sie das Fahrzeug an und schalten Sie den
Motor aus. Innerhalb von 10 Minuten sollte das EPS-System wieder in den Normalzu-
stand zurückkehren.
■ Betriebsbedingungen für die Berganfahrkontrolle
Die Berganfahrkontrolle wird aktiviert, wenn die folgenden vier Bedingungen erfüllt
sind:
●Fahrzeuge mit Automatik- oder Multidrive-Getriebe: Der Schalt-/Wählhebel befindet
sich in einer anderen Stellung als “P” oder “N” (wenn vorwärts oder rückwärts an
einer Steigung angefahren wird).
● Das Fahrzeug steht.
● Das Gaspedal wird nicht getreten.
● Die Feststellbremse ist gelöst.
■ Automatisches Ausschalten der Berganfahrkontrolle
Die Berganfahrkontrolle wird in den folgenden Situationen ausgeschaltet:
●Fahrzeuge mit Automatik- oder Multidrive-Getriebe: Der Schalt-/Wählhebel wird auf
“P” oder “N” geschaltet.
● Das Gaspedal wird getreten.
● Die Feststellbremse wird betätigt.
● Seit dem Loslassen des Bremspedals sind ca. 2 Sekunden vergangen.
