2017 TOYOTA RAV4 Betriebsanleitungen (in German)

217
4Fahren
RAV4_OM_OM42755M_(EM)4-1. Vor Fahrtantritt
Fahren des Fahrzeugs ............218
Fracht und Gepäck ..................230
Anhängerbetrieb ......................232
4-2. Fahrvorgänge Motorschalter (Zündschalter) (Fahrzeuge ohne intelligentes
Zugangs- und
Startsystem) ..........................245
Motorschalter (Zündschalter) (Fahrzeuge mit intelligentem
Zugangs- und
Startsystem) ..........................248
Automatikgetriebe (mit S-Modus)........................255
Automatikgetriebe (mit M-Modus) .......................262
Multidrive-Getriebe ..................271
Schaltgetriebe..........................280
Blinkerhebel .............................284
Feststellbremse .......................285
DPF (Dieselpartikelfilter- System)/DPNR (System
zur Reduktion von
NOx-Dieselpartikeln) .............286
4-3. Betätigen von Beleuchtung und Scheibenwischern
Scheinwerferschalter ...............288
Fernlichtassistent ....................293
Schalter für die Nebelleuchten .......................297
Frontscheibenwischer und -waschanlage .................299
Heckscheibenwischer und -waschanlage .................304 4-4. Tanken
Öffnen des Tankdeckels ......... 306
4-5. Verwenden der Fahrerassistenzsysteme
Toyota Safety Sense ............... 309
PCS (Pre-Crash- Sicherheitssystem) ............... 318
LDA (Spurwechselwarnung mit Steuerung der
Lenkung) ............................... 334
RSA (Verkehrszeichenerkennung)
... 342
Dynamische Radar- Geschwindigkeitsregelung .... 347
Geschwindigkeitsregelung ...... 360
Geschwindigkeitsbegrenzer .... 364
Toyota- Einparkhilfesensor ................ 368
Schalter für den Allradantrieb-Sperrmodus
(Modelle mit Allradantrieb) .... 377
Stopp-Start-System ................. 378
System zur elektronischen Bergabfahrkontrolle .............. 391
BSM (Spurwechsel- Assistent) .............................. 393
• Spurwechsel-Assistent ....... 398
• Ausparkhilfe........................ 401
Fahrerassistenzsysteme ......... 404
4-6. Fahrhinweise Hinweise für den Winterbetrieb ........................ 411
Vorsichtsmaßregeln für Geländewagen ................ 415

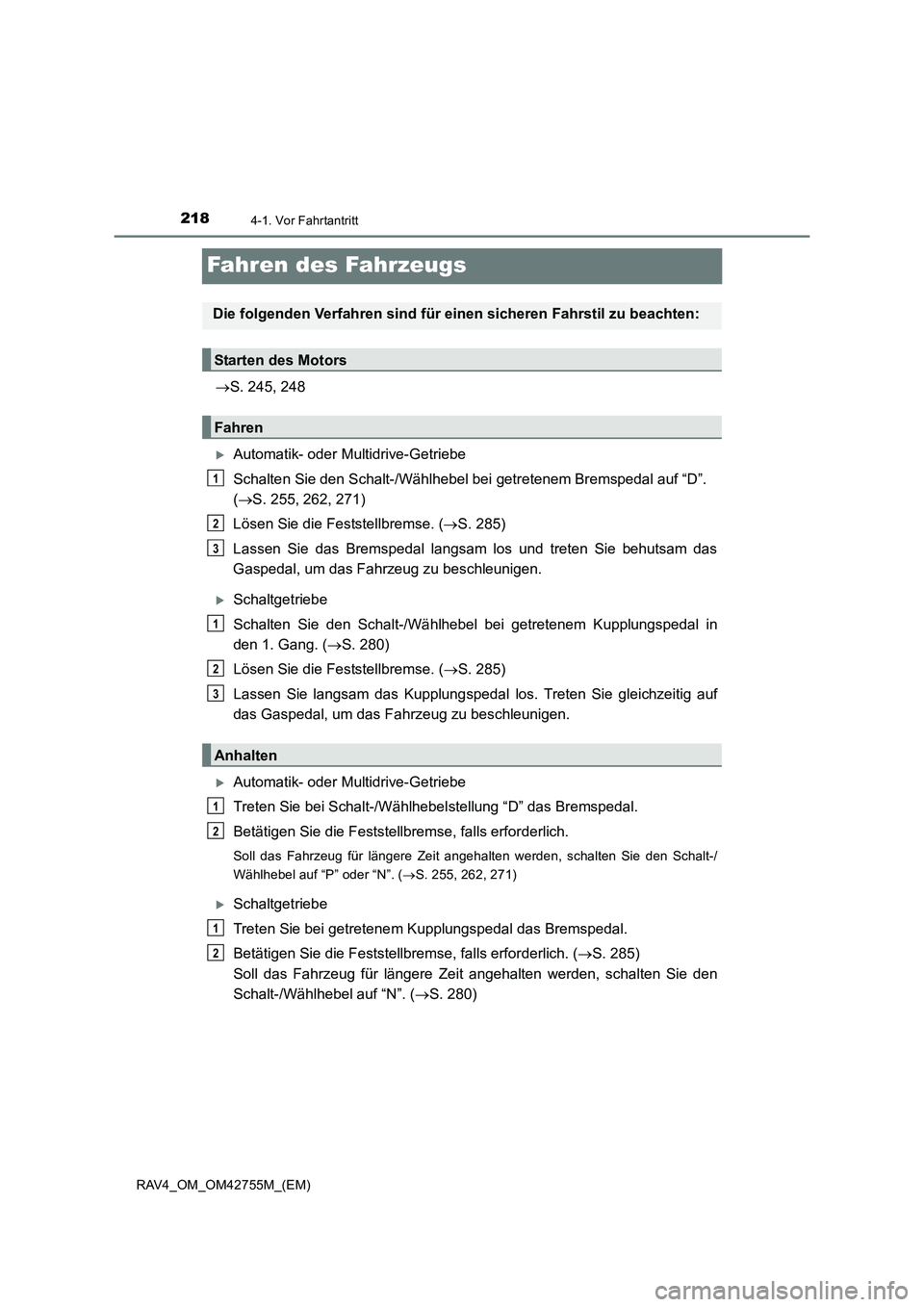

2184-1. Vor Fahrtantritt
RAV4_OM_OM42755M_(EM)
Fahren des Fahrzeugs
→S. 245, 248
XAutomatik- oder Multidrive-Getriebe
Schalten Sie den Schalt-/Wählhebel bei getretenem Bremspedal auf “D”.
( → S. 255, 262, 271)
Lösen Sie die Feststellbremse. ( →S. 285)
Lassen Sie das Bremspedal langsam los und treten Sie behutsam das
Gaspedal, um das Fahrzeug zu beschleunigen.
XSchaltgetriebe
Schalten Sie den Schalt-/Wählhebel bei getretenem Kupplungspedal in
den 1. Gang. ( →S. 280)
Lösen Sie die Feststellbremse. ( →S. 285)
Lassen Sie langsam das Kupplungspedal los. Treten Sie gleichzeitig auf
das Gaspedal, um das Fahrzeug zu beschleunigen.
XAutomatik- oder Multidrive-Getriebe
Treten Sie bei Schalt-/Wählhebel stellung “D” das Bremspedal.
Betätigen Sie die Feststellbremse, falls erforderlich.
Soll das Fahrzeug für längere Zeit angehalten werden, schalten Sie den Schalt-/
Wählhebel auf “P” oder “N”. ( →S. 255, 262, 271)
XSchaltgetriebe
Treten Sie bei getretenem Kupplungspedal das Bremspedal.
Betätigen Sie die Feststellbremse, falls erforderlich. ( →S. 285)
Soll das Fahrzeug für längere Zeit angehalten werden, schalten Sie den
Schalt-/Wählhebel auf “N”. ( →S. 280)
Die folgenden Verfahren sind für einen sicheren Fahrstil zu beachten:
Starten des Motors
Fahren
1
2
3
Anhalten
1
2
3
1
2
1
2

2194-1. Vor Fahrtantritt
4
Fahren
RAV4_OM_OM42755M_(EM)
XAutomatik- oder Multidrive-Getriebe
Treten Sie bei Schalt-/Wählhebelstellung “D” das Bremspedal.
Betätigen Sie die Feststellbremse ( →S. 285) und schalten Sie den Schalt-/
Wählhebel auf “P”. ( →S. 255, 262, 271)
Fahrzeuge ohne intelligentes Zugangs- und Startsystem:
Schalten Sie den Motorschalter in Stellung “LOCK”, um den Motor auszu-
schalten.
Fahrzeuge mit intelligentem Zugangs- und Startsystem:
Drücken Sie den Motorschalter, um den Motor auszuschalten.
Verriegeln Sie die Tür und stellen Sie sicher, dass Sie den Schlüssel bei
sich haben.
Wenn Sie an einem Hang parken, blockieren Sie gegebenenfalls die
Räder.
XSchaltgetriebe
Treten Sie bei getretenem Kupplungspedal das Bremspedal.
Schalten Sie den Schalt-/Wählhebel auf “N”. ( →S. 280)
Betätigen Sie die Feststellbremse. ( →S. 285)
Wenn Sie an einem Hang parken, schalten Sie den Schalt-/Wählhebel
gegebenenfalls auf “1” oder “R”.
Fahrzeuge ohne intelligentes Zugangs- und Startsystem:
Schalten Sie den Motorschalter in Stellung “LOCK”, um den Motor auszu-
schalten.
Fahrzeuge mit intelligentem Zugangs- und Startsystem:
Drücken Sie den Motorschalter, um den Motor auszuschalten.
Verriegeln Sie die Tür und stellen Sie sicher, dass Sie den Schlüssel bei
sich haben.
Wenn Sie an einem Hang parken, blockieren Sie gegebenenfalls die
Räder.
Parken des Fahrzeugs
1
2
3
4
1
2
3
4
5

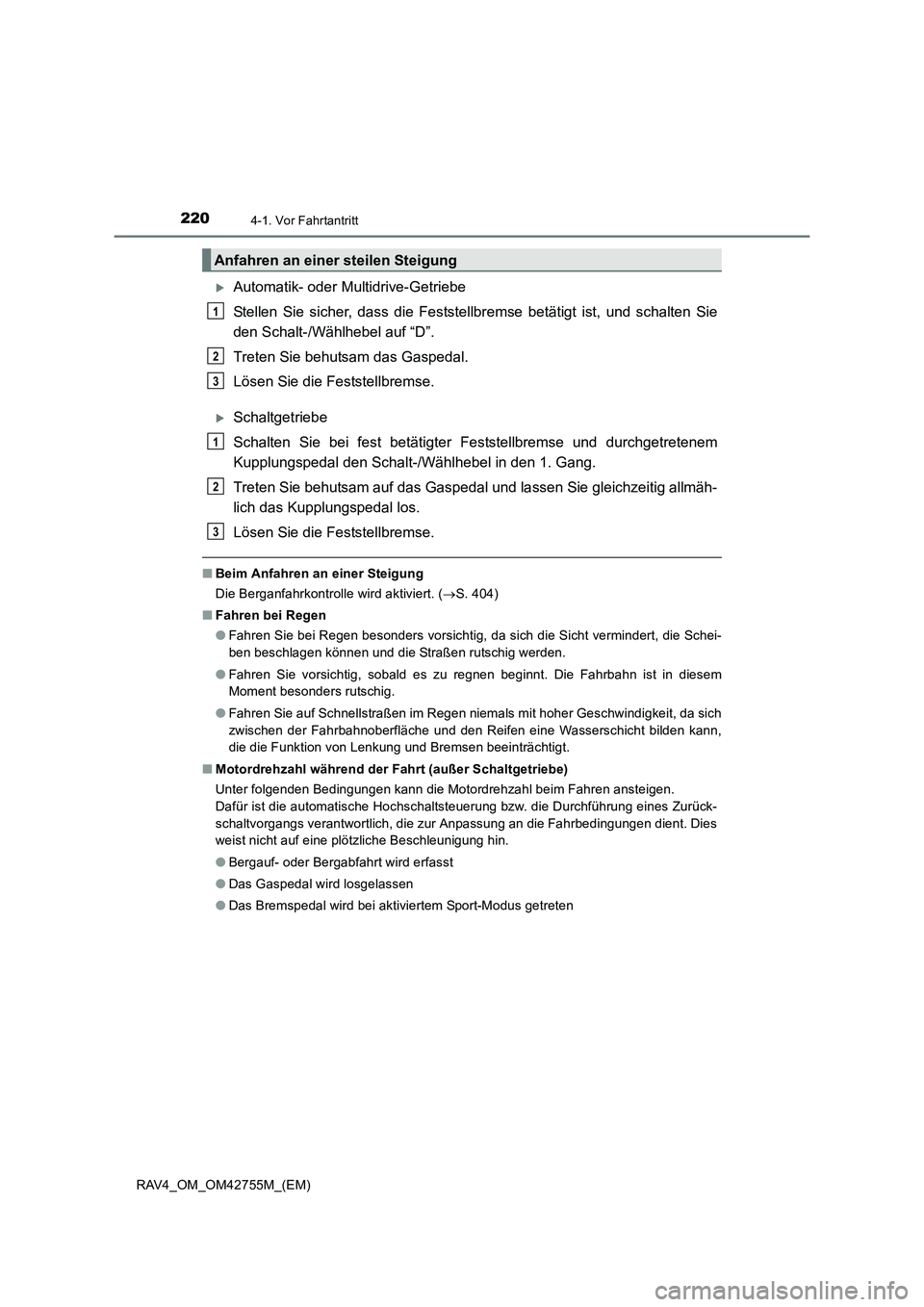

2204-1. Vor Fahrtantritt
RAV4_OM_OM42755M_(EM)
XAutomatik- oder Multidrive-Getriebe
Stellen Sie sicher, dass die Feststellbremse betätigt ist, und schalten Sie
den Schalt-/Wählhebel auf “D”.
Treten Sie behutsam das Gaspedal.
Lösen Sie die Feststellbremse.
XSchaltgetriebe
Schalten Sie bei fest betätigter Feststellbremse und durchgetretenem
Kupplungspedal den Schalt-/Wählhebel in den 1. Gang.
Treten Sie behutsam auf das Gaspedal und lassen Sie gleichzeitig allmäh-
lich das Kupplungspedal los.
Lösen Sie die Feststellbremse.
■Beim Anfahren an einer Steigung
Die Berganfahrkontrolle wird aktiviert. ( →S. 404)
■ Fahren bei Regen
●Fahren Sie bei Regen besonders vorsichtig, da sich die Sicht vermindert, die Schei-
ben beschlagen können und die Straßen rutschig werden.
● Fahren Sie vorsichtig, sobald es zu regnen beginnt. Die Fahrbahn ist in diesem
Moment besonders rutschig.
● Fahren Sie auf Schnellstraßen im Regen niemals mit hoher Geschwindigkeit, da sich
zwischen der Fahrbahnoberfläche und den Reifen eine Wasserschicht bilden kann,
die die Funktion von Lenkung und Bremsen beeinträchtigt.
■ Motordrehzahl während der Fahrt (außer Schaltgetriebe)
Unter folgenden Bedingungen kann die Motordrehzahl beim Fahren ansteigen.
Dafür ist die automatische Hochschaltsteuerung bzw. die Durchführung eines Zurück-
schaltvorgangs verantwortlich, die zur Anpassung an die Fahrbedingungen dient. Dies
weist nicht auf eine plötzliche Beschleunigung hin.
●Bergauf- oder Bergabfahrt wird erfasst
● Das Gaspedal wird losgelassen
● Das Bremspedal wird bei aktiviertem Sport-Modus getreten
Anfahren an einer steilen Steigung
1
2
3
1
2
3

2214-1. Vor Fahrtantritt
4
Fahren

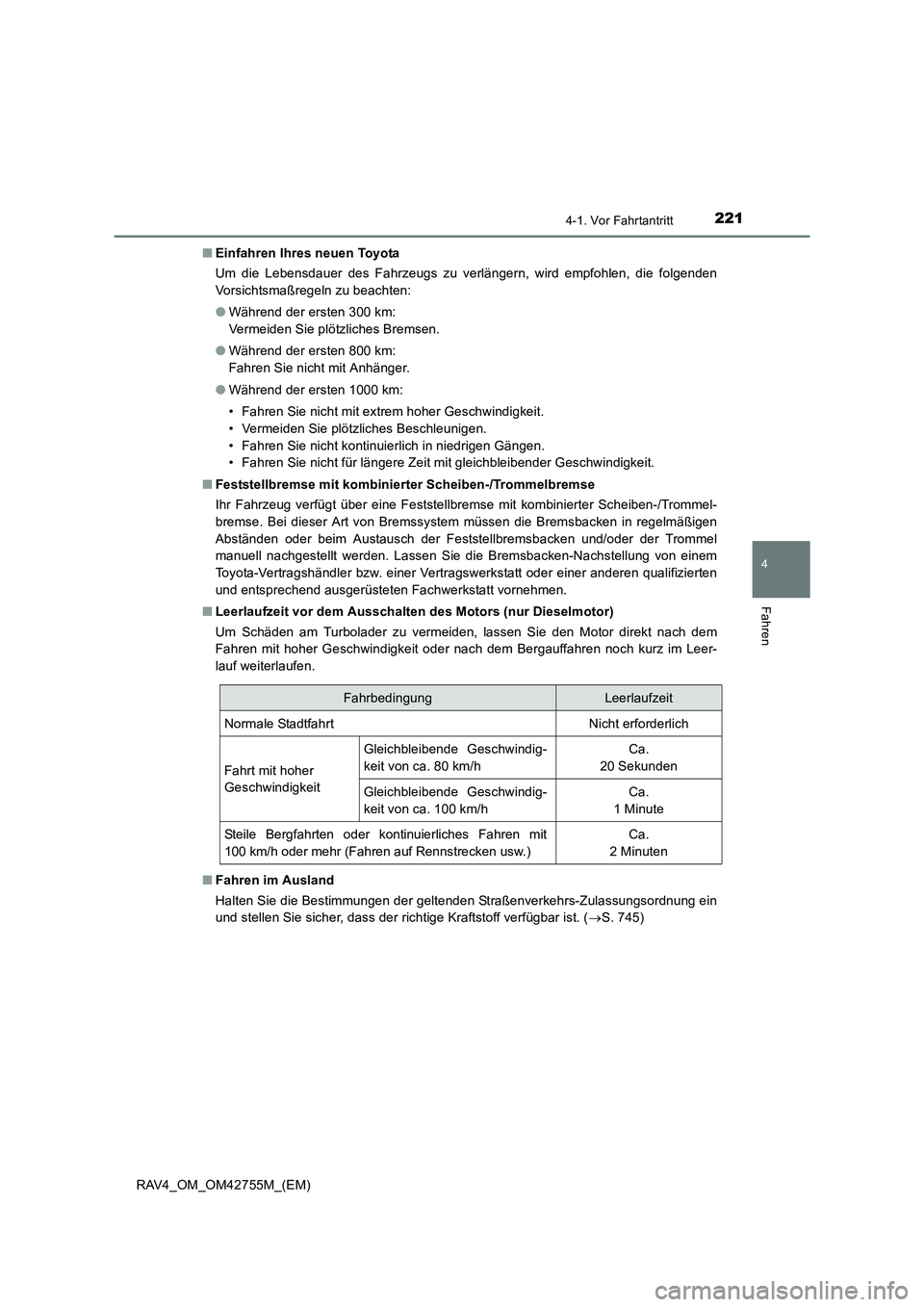

RAV4_OM_OM42755M_(EM)■
Einfahren Ihres neuen Toyota
Um die Lebensdauer des Fahrzeugs zu verlängern, wird empfohlen, die folgenden
Vorsichtsmaßregeln zu beachten:
●Während der ersten 300 km:
Vermeiden Sie plötzliches Bremsen.
● Während der ersten 800 km:
Fahren Sie nicht mit Anhänger.
● Während der ersten 1000 km:
• Fahren Sie nicht mit extrem hoher Geschwindigkeit.
• Vermeiden Sie plötzliches Beschleunigen.
• Fahren Sie nicht kontinuierlich in niedrigen Gängen.
• Fahren Sie nicht für längere Zeit mit gleichbleibender Geschwindigkeit.
■ Feststellbremse mit kombinierter Scheiben-/Trommelbremse
Ihr Fahrzeug verfügt über eine Feststellbremse mit kombinierter Scheiben-/Trommel-
bremse. Bei dieser Art von Bremssystem müssen die Bremsbacken in regelmäßigen
Abständen oder beim Austausch der Feststellbremsbacken und/oder der Trommel
manuell nachgestellt werden. Lassen Sie die Bremsbacken-Nachstellung von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten
und entsprechend ausgerüsteten Fachwerkstatt vornehmen.
■ Leerlaufzeit vor dem Ausschalten des Motors (nur Dieselmotor)
Um Schäden am Turbolader zu vermeiden, lassen Sie den Motor direkt nach dem
Fahren mit hoher Geschwindigkeit oder nach dem Bergauffahren noch kurz im Leer-
lauf weiterlaufen.
■ Fahren im Ausland
Halten Sie die Bestimmungen der geltenden Straßenverkehrs-Zulassungsordnung ein
und stellen Sie sicher, dass der richtige Kraftstoff verfügbar ist. ( →S. 745)
FahrbedingungLeerlaufzeit
Normale StadtfahrtNicht erforderlich
Fahrt mit hoher
Geschwindigkeit
Gleichbleibende Geschwindig-
keit von ca. 80 km/hCa.
20 Sekunden
Gleichbleibende Geschwindig-
keit von ca. 100 km/hCa.
1 Minute
Steile Bergfahrten oder kontinuierliches Fahren mit
100 km/h oder mehr (Fahren auf Rennstrecken usw.)Ca.
2 Minuten

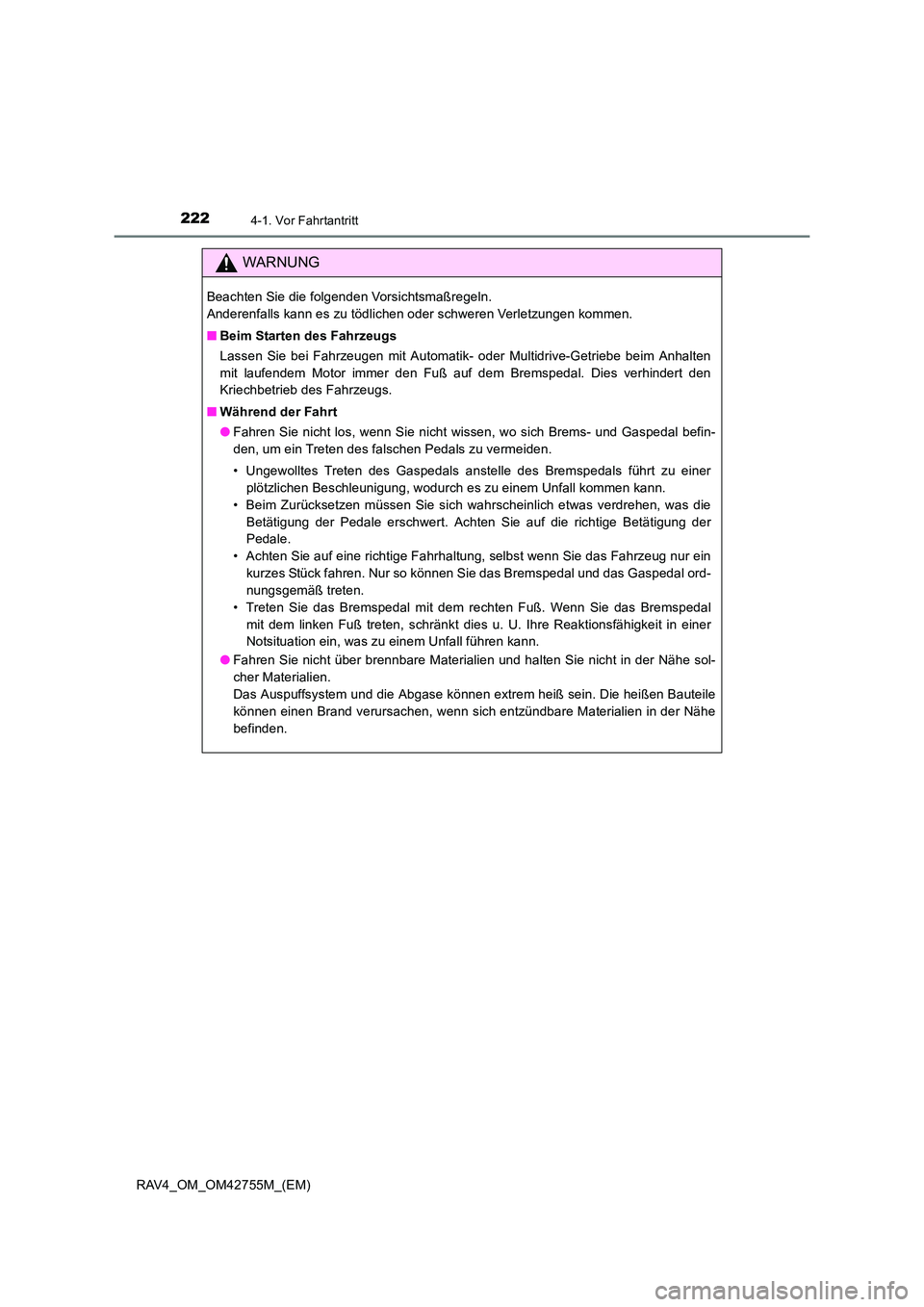

2224-1. Vor Fahrtantritt
RAV4_OM_OM42755M_(EM)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Beim Starten des Fahrzeugs
Lassen Sie bei Fahrzeugen mit Automatik- oder Multidrive-Getriebe beim Anhalten
mit laufendem Motor immer den Fuß auf dem Bremspedal. Dies verhindert den
Kriechbetrieb des Fahrzeugs.
■ Während der Fahrt
●Fahren Sie nicht los, wenn Sie nicht wissen, wo sich Brems- und Gaspedal befin-
den, um ein Treten des falschen Pedals zu vermeiden.
• Ungewolltes Treten des Gaspedals anstelle des Bremspedals führt zu einer
plötzlichen Beschleunigung, wodurch es zu einem Unfall kommen kann.
• Beim Zurücksetzen müssen Sie sich wahrscheinlich etwas verdrehen, was die Betätigung der Pedale erschwert. Achten Sie auf die richtige Betätigung der
Pedale.
• Achten Sie auf eine richtige Fahrhaltung, selbst wenn Sie das Fahrzeug nur ein kurzes Stück fahren. Nur so können Sie das Bremspedal und das Gaspedal ord-
nungsgemäß treten.
• Treten Sie das Bremspedal mit dem rechten Fuß. Wenn Sie das Bremspedal mit dem linken Fuß treten, schränkt dies u. U. Ihre Reaktionsfähigkeit in einer
Notsituation ein, was zu einem Unfall führen kann.
● Fahren Sie nicht über brennbare Materialien und halten Sie nicht in der Nähe sol-
cher Materialien.
Das Auspuffsystem und die Abgase können extrem heiß sein. Die heißen Bauteile
können einen Brand verursachen, wenn sich entzündbare Materialien in der Nähe
befinden.

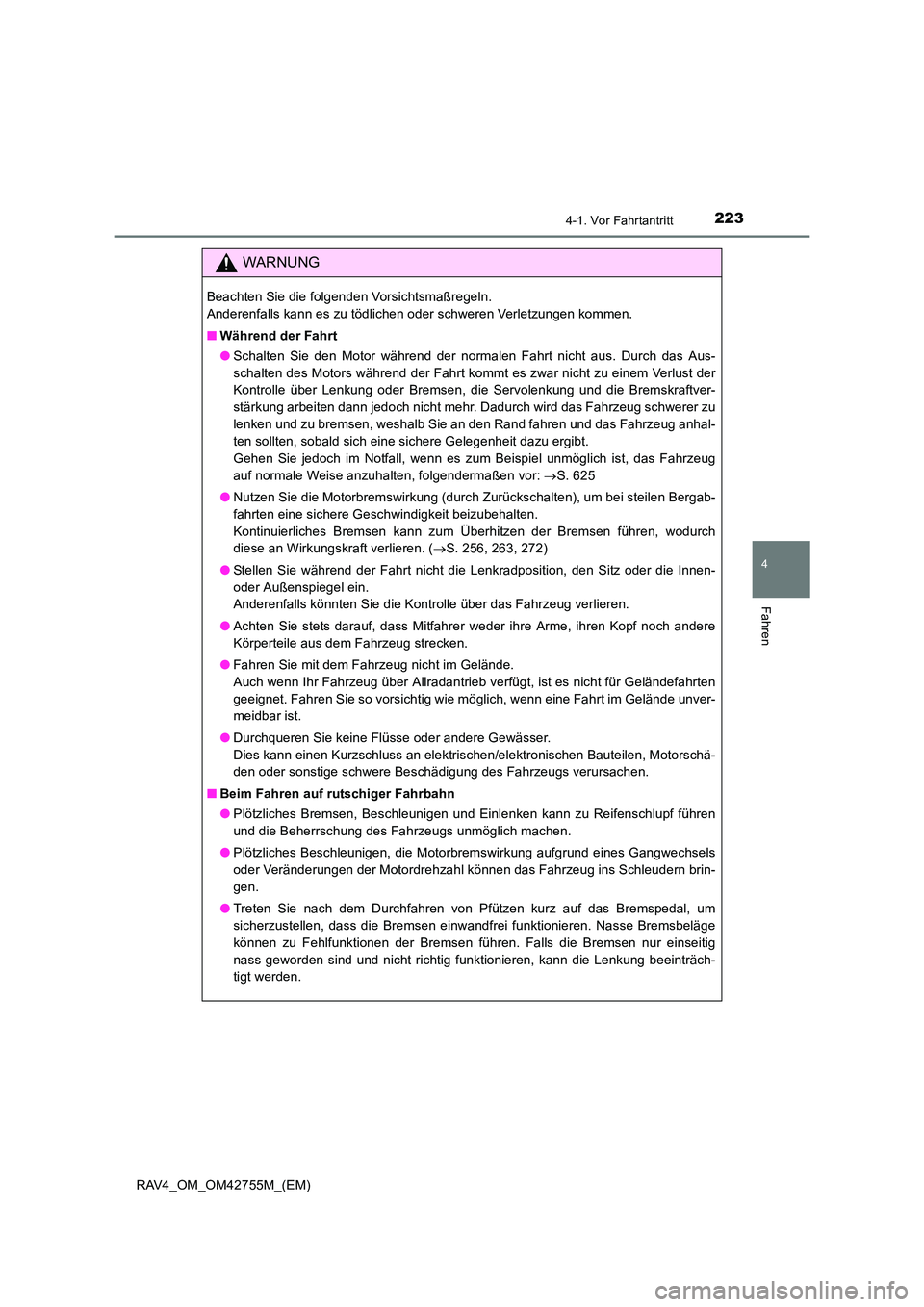

2234-1. Vor Fahrtantritt
4
Fahren
RAV4_OM_OM42755M_(EM)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Während der Fahrt
●Schalten Sie den Motor während der normalen Fahrt nicht aus. Durch das Aus-
schalten des Motors während der Fahrt kommt es zwar nicht zu einem Verlust der
Kontrolle über Lenkung oder Bremsen, die Servolenkung und die Bremskraftver-
stärkung arbeiten dann jedoch nicht mehr. Dadurch wird das Fahrzeug schwerer zu
lenken und zu bremsen, weshalb Sie an den Rand fahren und das Fahrzeug anhal-
ten sollten, sobald sich eine sichere Gelegenheit dazu ergibt.
Gehen Sie jedoch im Notfall, wenn es zum Beispiel unmöglich ist, das Fahrzeug
auf normale Weise anzuhalten, folgendermaßen vor: →S. 625
● Nutzen Sie die Motorbremswirkung (durch Zurückschalten), um bei steilen Bergab-
fahrten eine sichere Geschwindigkeit beizubehalten.
Kontinuierliches Bremsen kann zum Überhitzen der Bremsen führen, wodurch
diese an Wirkungskraft verlieren. ( →S. 256, 263, 272)
● Stellen Sie während der Fahrt nicht die Lenkradposition, den Sitz oder die Innen-
oder Außenspiegel ein.
Anderenfalls könnten Sie die Kontrolle über das Fahrzeug verlieren.
● Achten Sie stets darauf, dass Mitfahrer weder ihre Arme, ihren Kopf noch andere
Körperteile aus dem Fahrzeug strecken.
● Fahren Sie mit dem Fahrzeug nicht im Gelände.
Auch wenn Ihr Fahrzeug über Allradantrieb verfügt, ist es nicht für Geländefahrten
geeignet. Fahren Sie so vorsichtig wie möglich, wenn eine Fahrt im Gelände unver-
meidbar ist.
● Durchqueren Sie keine Flüsse oder andere Gewässer.
Dies kann einen Kurzschluss an elektrischen/elektronischen Bauteilen, Motorschä-
den oder sonstige schwere Beschädigung des Fahrzeugs verursachen.
■ Beim Fahren auf rutschiger Fahrbahn
●Plötzliches Bremsen, Beschleunigen und Einlenken kann zu Reifenschlupf führen
und die Beherrschung des Fahrzeugs unmöglich machen.
● Plötzliches Beschleunigen, die Motorbremswirkung aufgrund eines Gangwechsels
oder Veränderungen der Motordrehzahl können das Fahrzeug ins Schleudern brin-
gen.
● Treten Sie nach dem Durchfahren von Pfützen kurz auf das Bremspedal, um
sicherzustellen, dass die Bremsen einwandfrei funktionieren. Nasse Bremsbeläge
können zu Fehlfunktionen der Bremsen führen. Falls die Bremsen nur einseitig
nass geworden sind und nicht richtig funktionieren, kann die Lenkung beeinträch-
tigt werden.

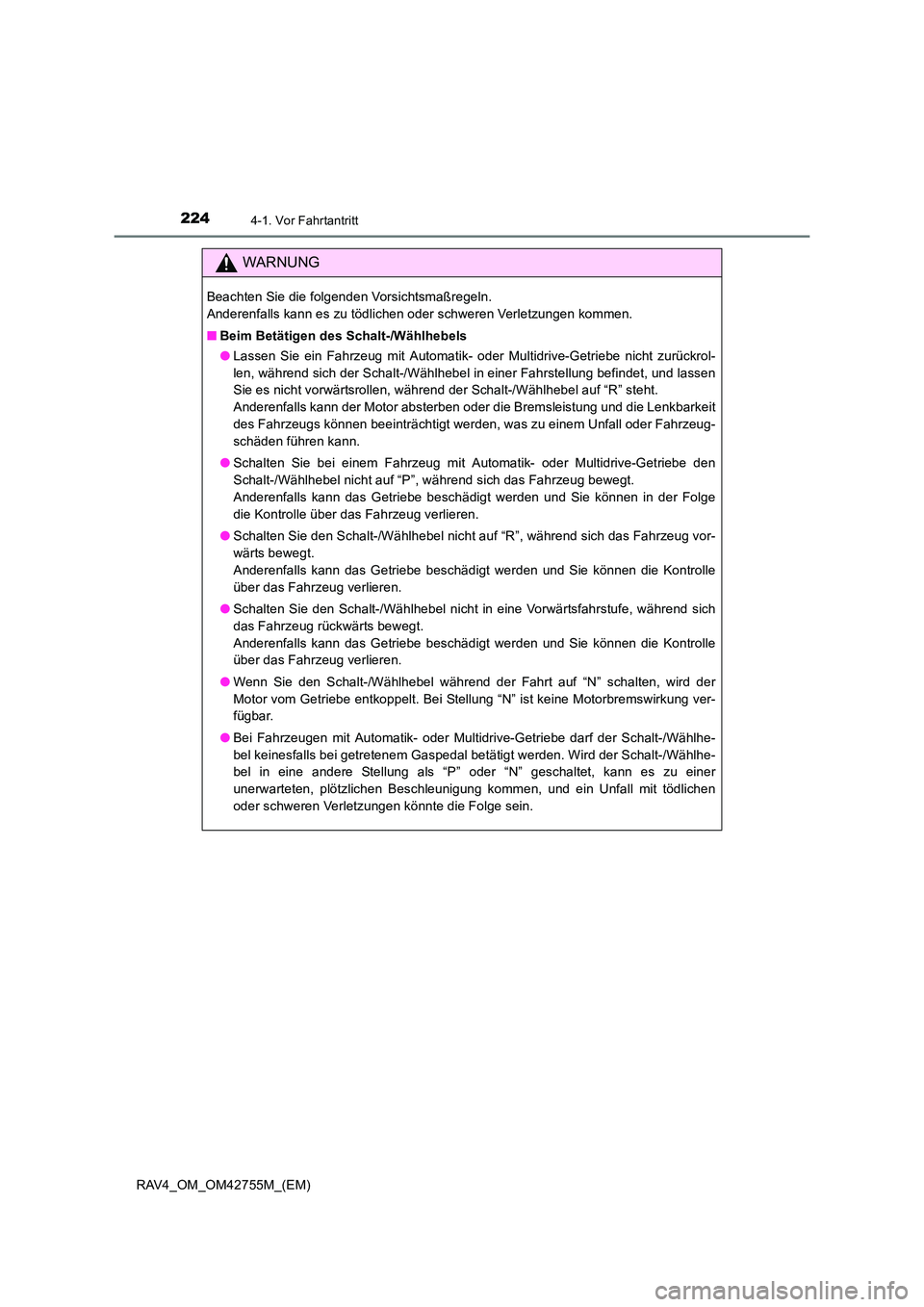

2244-1. Vor Fahrtantritt
RAV4_OM_OM42755M_(EM)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Beim Betätigen des Schalt-/Wählhebels
●Lassen Sie ein Fahrzeug mit Automatik- oder Multidrive-Getriebe nicht zurückrol-
len, während sich der Schalt-/Wählhebel in einer Fahrstellung befindet, und lassen
Sie es nicht vorwärtsrollen, während der Schalt-/Wählhebel auf “R” steht.
Anderenfalls kann der Motor absterben oder die Bremsleistung und die Lenkbarkeit
des Fahrzeugs können beeinträchtigt werden, was zu einem Unfall oder Fahrzeug-
schäden führen kann.
● Schalten Sie bei einem Fahrzeug mit Automatik- oder Multidrive-Getriebe den
Schalt-/Wählhebel nicht auf “P”, während sich das Fahrzeug bewegt.
Anderenfalls kann das Getriebe beschädigt werden und Sie können in der Folge
die Kontrolle über das Fahrzeug verlieren.
● Schalten Sie den Schalt-/Wählhebel nicht auf “R”, während sich das Fahrzeug vor-
wärts bewegt.
Anderenfalls kann das Getriebe beschädigt werden und Sie können die Kontrolle
über das Fahrzeug verlieren.
● Schalten Sie den Schalt-/Wählhebel nicht in eine Vorwärtsfahrstufe, während sich
das Fahrzeug rückwärts bewegt.
Anderenfalls kann das Getriebe beschädigt werden und Sie können die Kontrolle
über das Fahrzeug verlieren.
● Wenn Sie den Schalt-/Wählhebel während der Fahrt auf “N” schalten, wird der
Motor vom Getriebe entkoppelt. Bei Stellung “N” ist keine Motorbremswirkung ver-
fügbar.
● Bei Fahrzeugen mit Automatik- oder Multidrive-Getriebe darf der Schalt-/Wählhe-
bel keinesfalls bei getretenem Gaspedal betätigt werden. Wird der Schalt-/Wählhe-
bel in eine andere Stellung als “P” oder “N” geschaltet, kann es zu einer
unerwarteten, plötzlichen Beschleunigung kommen, und ein Unfall mit tödlichen
oder schweren Verletzungen könnte die Folge sein.
