5697-3. Wartung in Eigenregie
RAV4_OM_OM42755M_(EM)
7
Wartung und Pflege des Fahrzeugs

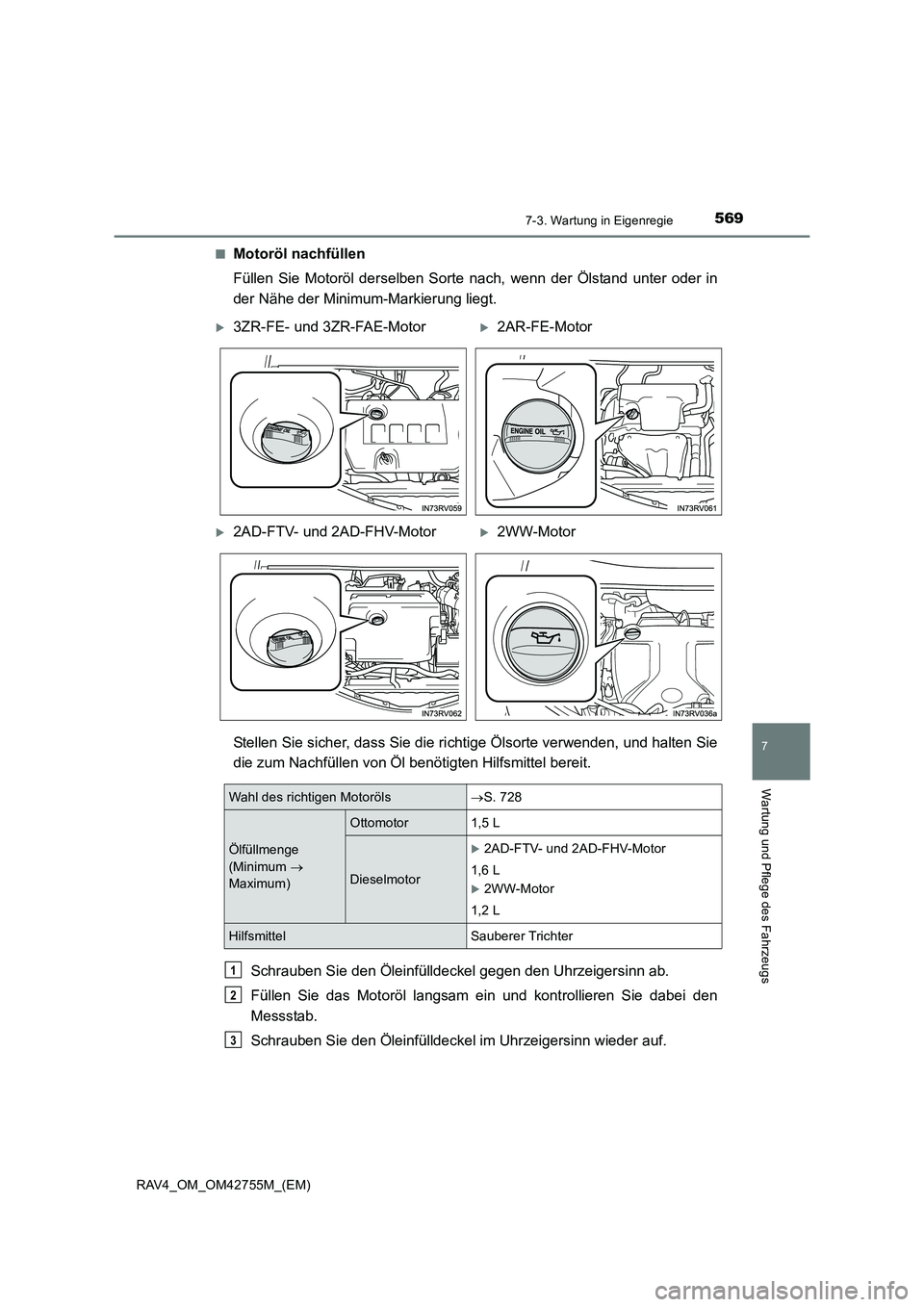

■Motoröl nachfüllen
Füllen Sie Motoröl derselben Sorte nach, wenn der Ölstand unter oder in
der Nähe der Minimum-Markierung liegt.
Stellen Sie sicher, dass Sie die richtige Ölsorte verwenden, und halten Sie
die zum Nachfüllen von Öl benötigten Hilfsmittel bereit.
Schrauben Sie den Öleinfülldeckel gegen den Uhrzeigersinn ab.
Füllen Sie das Motoröl langsam ein und kontrollieren Sie dabei den
Messstab.
Schrauben Sie den Öleinfülldeckel im Uhrzeigersinn wieder auf.
X3ZR-FE- und 3ZR-FAE-MotorX2AR-FE-Motor
X2AD-FTV- und 2AD-FHV-MotorX2WW-Motor
Wahl des richtigen Motoröls →S. 728
Ölfüllmenge
(Minimum →
Maximum)
Ottomotor 1,5 L
Dieselmotor
X2AD-FTV- und 2AD-FHV-Motor
1,6 L
X2WW-Motor
1,2 L
Hilfsmittel Sauberer Trichter
1
2
3

5707-3. Wartung in Eigenregie
RAV4_OM_OM42755M_(EM)
■Motorölverbrauch
Während der Fahrt wird eine gewisse Menge Motoröl verbraucht. In den folgenden
Fällen kann der Ölverbrauch ansteigen und Motoröl muss möglicherweise zwischen
den regulären Ölwechselintervallen aufgefüllt werden.
●Wenn der Motor neu ist, beispielsweise direkt nach dem Kauf des Fahrzeugs oder
dem Austausch des Motors
● Wenn Öl minderwertiger Qualität oder Öl mit falscher Viskosität verwendet wird
● Bei Fahrten mit hohen Motordrehzahlen oder hoher Last, beim Abschleppen oder bei
Fahrten mit häufigem Beschleunigen und Abbremsen
● Wenn der Motor längere Zeit im Leerlauf läuft oder wenn häufig bei starkem Ver-
kehrsaufkommen gefahren wird
■ Nach dem Wechsel des Motoröls (nur Modelle mit Dieselmotor)
Die Motoröl-Wartungsdaten müssen zurückgesetzt werden. Gehen Sie wie folgt vor:
Drücken Sie oder auf den Instrumentenschaltern und wählen Sie
auf dem Multi-Informationsdisplay.
Drücken Sie oder auf den Instrumentenschaltern, wählen Sie “Fzg.Einst.”
und drücken Sie dann .
Drücken Sie oder auf den Instrumentenschaltern, wählen Sie “Ölwartung”
und drücken Sie dann .
Wählen Sie “Ja” und drücken Sie .
1
2
3
4

5717-3. Wartung in Eigenregie
RAV4_OM_OM42755M_(EM)
7
Wartung und Pflege des Fahrzeugs
WARNUNG
■Altöl
●Altöl enthält Schadstoffe, die unter Umständen zu Hautentzündungen und Haut-
krebs führen können. Achten Sie deshalb darauf, dass die Haut nicht längere Zeit
und wiederholt mit Altöl in Berührung kommt. Waschen Sie Altöl gründlich mit Was-
ser und Seife von der Haut.
● Entsorgen Sie Altöl und gebrauchte Ölfilter nur sicherheits- und vorschriftsgemäß.
Entsorgen Sie Altöl und gebrauchte Filter weder über die Mülltonne noch über die
Kanalisation oder das Erdreich.
Informationen zum Recycling bzw. zur Entsorgung erhalten Sie bei einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt sowie bei Tankstellen oder Autozube-
hörgeschäften.
● Bewahren Sie Altöl für Kinder unzugänglich auf.
HINWEIS
■So vermeiden Sie schwere Motorschäden
Kontrollieren Sie regelmäßig den Ölstand.
■ Beim Wechseln des Motoröls
●Achten Sie darauf, dass kein Motoröl auf Fahrzeugbauteile verschüttet wird.
● Vermeiden Sie ein Überfüllen, da sonst der Motor beschädigt werden könnte.
● Kontrollieren Sie den Ölstand bei jedem Nachfüllen mit dem Messstab.
● Stellen Sie sicher, dass der Öleinfülldeckel ordnungsgemäß festgezogen ist.
■ So vermeiden Sie Schäden am Motor (Dieselmotor)
→S. 733, 734

5727-3. Wartung in Eigenregie
RAV4_OM_OM42755M_(EM)
Der Kühlmittelstand muss sich bei kaltem Motor zwischen den Markierungen
“FULL” und “LOW” des Behälters befinden.Verschlusskappe des Kühlmittelbe-
hälters
“FULL”-Markierung
“LOW”-Markierung
Befindet sich der Füllstand an oder
unter der “LOW”-Markierung, füllen Sie
Kühlmittel bis zur “FULL”-Markierung
nach. ( →S. 712)
■ Wahl des richtigen Kühlmittels
XAußer bei 2WW-Motor
Verwenden Sie ausschließlich “Toyota Super Long Life Coolant” (Toyota-Langzeitkühl-
mittel) oder ein gleichermaßen hochwertiges, äthylenglykolhaltiges Kühlmittel ohne
Silikat-, Amin-, Nitrit- und Boratverbindungen auf der Grundlage langlebiger, hybrider,
organischer Säuren.
“Toyota Super Long Life Coolant” (Toyota-Langzeitkühlmittel) ist eine Mischung aus
50 % Kühlmittel und 50 % destilliertem Wasser. (Geeignet für Temperaturen bis: -35 °C)
XBei 2WW-Motor
Benutzen Sie ausschließlich “Toyota Genuine Premium Long Life Coolant 2WW” (Ori-
ginal Toyota-Premium-Langzeitkühlmittel 2WW) oder ein gleichwertiges Produkt.
“Toyota Genuine Premium Long Life Coolant 2WW” (Original Toyota-Premium-Lang-
zeitkühlmittel 2WW) ist ein konzentriertes Produkt und muss stets im Verhältnis von
50 % Kühlmittel und 50 % destilliertem Wasser gemischt werden. (Ermöglicht: -35 °C)
Weitere Einzelheiten zum Kühlmittel erhalten Sie bei Ihrem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend aus-
gerüsteten Fachwerkstatt.
■ Wenn der Kühlmittelstand kurz nach dem Nachfüllen wieder absinkt
Unterziehen Sie Kühler, Schläuche, Verschlusskappe des Motor-Kühlmittelbehälters,
Ablasshahn und Wasserpumpe einer Sichtprüfung.
Wenn Sie keine undichte Stelle finden können, lassen Sie die Verschlusskappe und
das Kühlsystem von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt auf
Undichtigkeiten prüfen.
Motorkühlmittel
1
2
3

5737-3. Wartung in Eigenregie
RAV4_OM_OM42755M_(EM)
7
Wartung und Pflege des Fahrzeugs

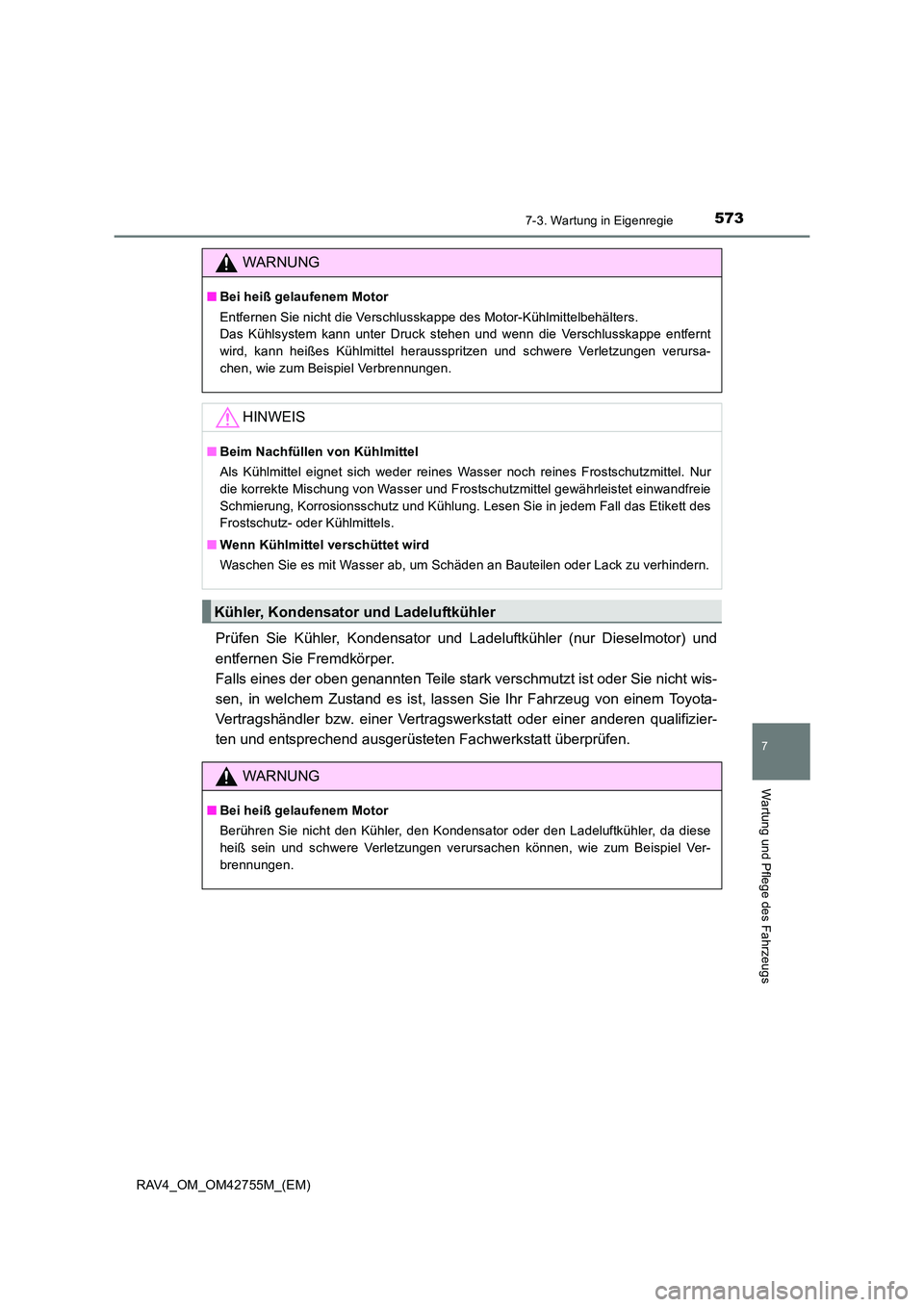

Prüfen Sie Kühler, Kondensator und Ladeluftkühler (nur Dieselmotor) und
entfernen Sie Fremdkörper.
Falls eines der oben genannten Teile stark verschmutzt ist oder Sie nicht wis-
sen, in welchem Zustand es ist, lassen Sie Ihr Fahrzeug von einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
WARNUNG
■ Bei heiß gelaufenem Motor
Entfernen Sie nicht die Verschlusskappe des Motor-Kühlmittelbehälters.
Das Kühlsystem kann unter Druck stehen und wenn die Verschlusskappe entfernt
wird, kann heißes Kühlmittel herausspritzen und schwere Verletzungen verursa-
chen, wie zum Beispiel Verbrennungen.
HINWEIS
■Beim Nachfüllen von Kühlmittel
Als Kühlmittel eignet sich weder reines Wasser noch reines Frostschutzmittel. Nur
die korrekte Mischung von Wasser und Frostschutzmittel gewährleistet einwandfreie
Schmierung, Korrosionsschutz und Kühlung. Lesen Sie in jedem Fall das Etikett des
Frostschutz- oder Kühlmittels.
■ Wenn Kühlmittel verschüttet wird
Waschen Sie es mit Wasser ab, um Schäden an Bauteilen oder Lack zu verhindern.
Kühler, Kondensator und Ladeluftkühler
WARNUNG
■Bei heiß gelaufenem Motor
Berühren Sie nicht den Kühler, den Kondensator oder den Ladeluftkühler, da diese
heiß sein und schwere Verletzungen verursachen können, wie zum Beispiel Ver-
brennungen.

5747-3. Wartung in Eigenregie
RAV4_OM_OM42755M_(EM)
Überprüfen Sie die Batterie folgendermaßen:
■Warnsymbole
Die Warnsymbole oben auf der Batterie haben folgende Bedeutung:
■Das Batterieäußere
Stellen Sie sicher, dass die Batteriepole nicht korrodiert sind und dass
keine lockeren Anschlüsse, Risse oder lockere Klemmen vorhanden sind.Anschlussklemmen
Haltebügel
Batterie
Nicht rauchen, kein offe-
nes Feuer, keine FunkenBatteriesäure
Augen schützenBedienungsanleitung
beachten
Von Kindern fern haltenExplosives Gas
XTyp AXTyp B
1
2

5757-3. Wartung in Eigenregie
RAV4_OM_OM42755M_(EM)
7
Wartung und Pflege des Fahrzeugs

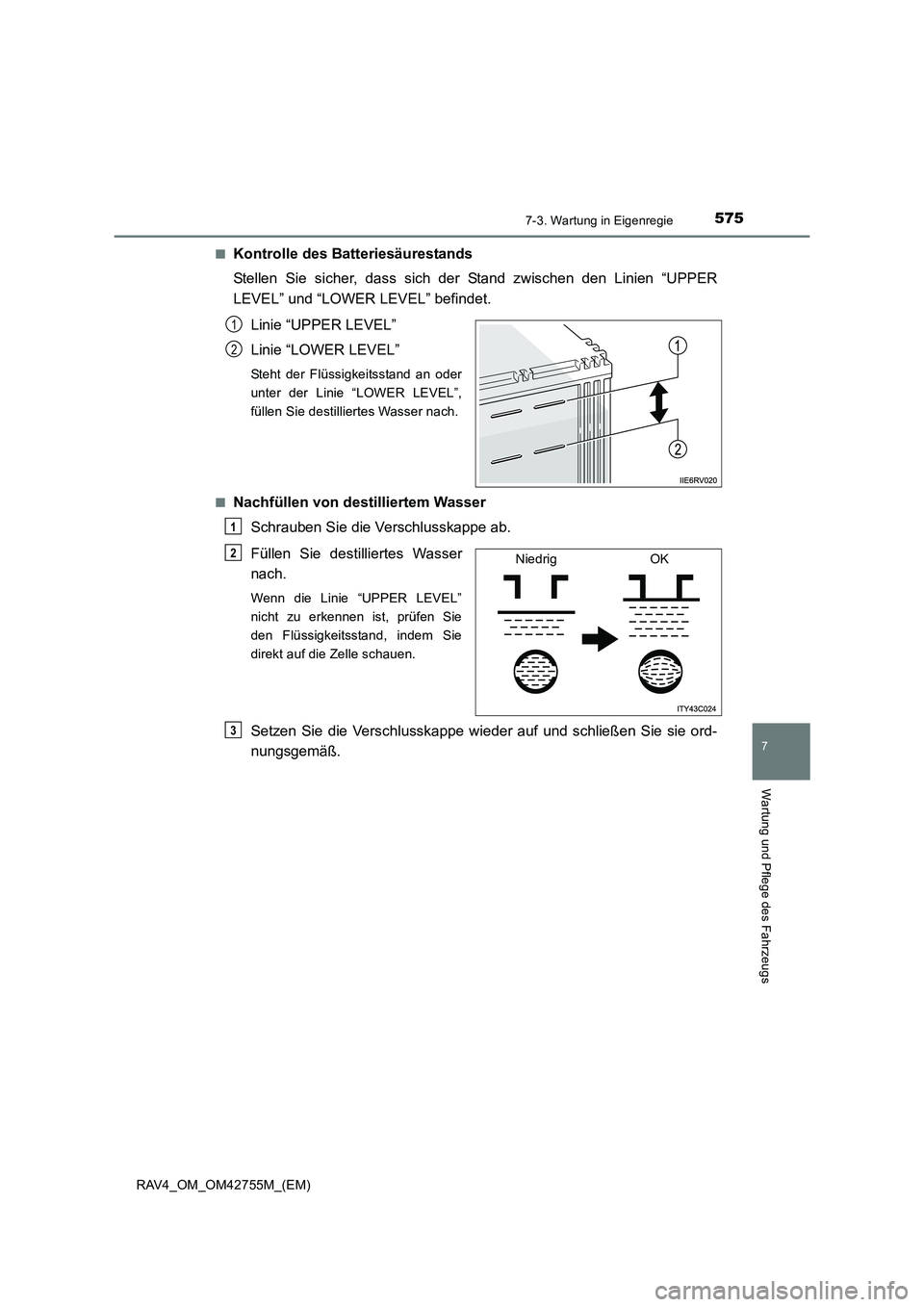

■Kontrolle des Batteriesäurestands
Stellen Sie sicher, dass sich der Stand zwischen den Linien “UPPER
LEVEL” und “LOWER LEVEL” befindet.Linie “UPPER LEVEL”
Linie “LOWER LEVEL”
Steht der Flüssigkeitsstand an oder
unter der Linie “LOWER LEVEL”,
füllen Sie destilliertes Wasser nach.
■
Nachfüllen von destilliertem Wasser Schrauben Sie die Verschlusskappe ab.
Füllen Sie destilliertes Wasser
nach.
Wenn die Linie “UPPER LEVEL”
nicht zu erkennen ist, prüfen Sie
den Flüssigkeitsstand, indem Sie
direkt auf die Zelle schauen.
Setzen Sie die Verschlusskappe wieder auf und schließen Sie sie ord-
nungsgemäß.
1
2
1
Niedrig OK2
3

5767-3. Wartung in Eigenregie
RAV4_OM_OM42755M_(EM)

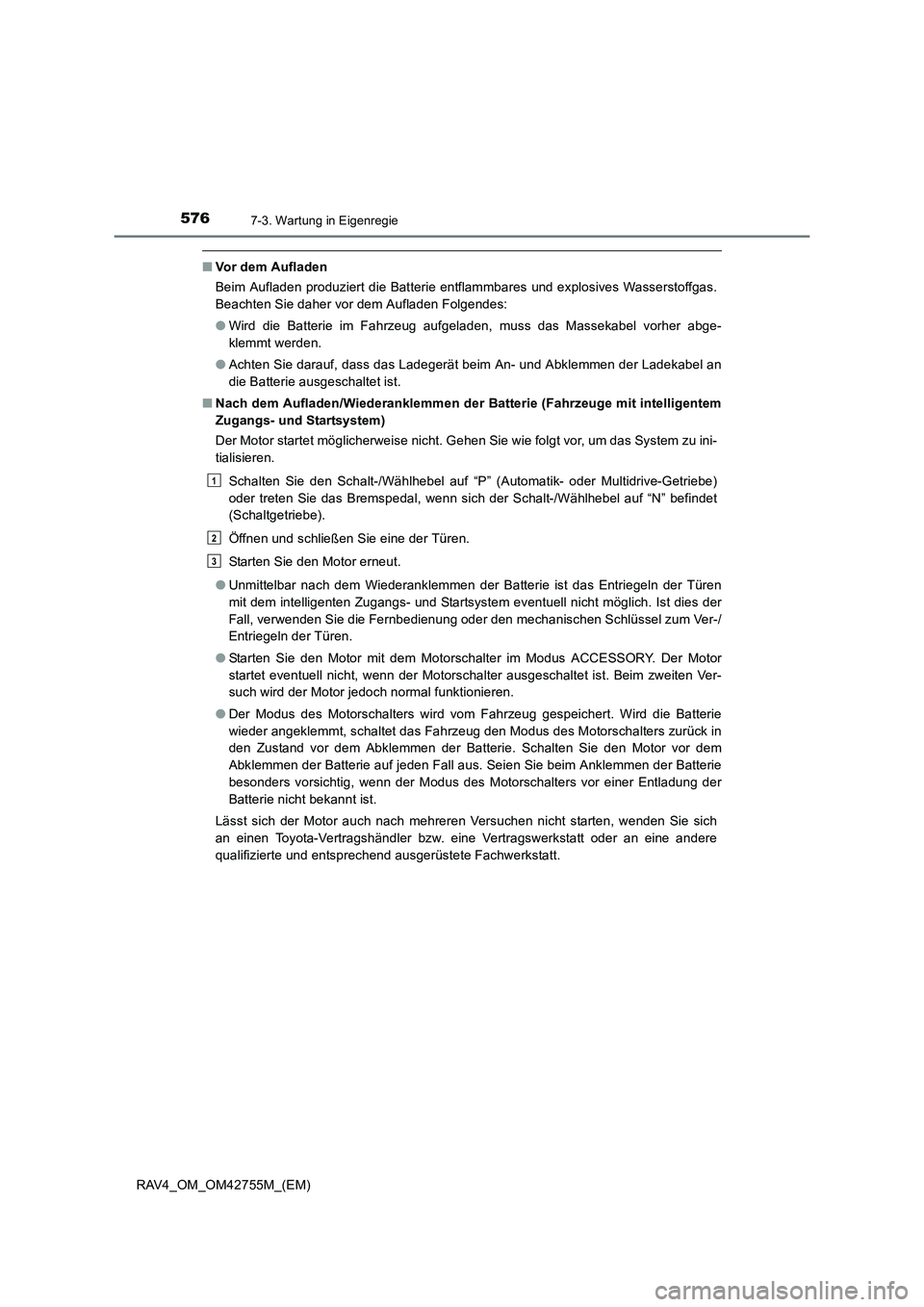

■Vor dem Aufladen
Beim Aufladen produziert die Batterie entflammbares und explosives Wasserstoffgas.
Beachten Sie daher vor dem Aufladen Folgendes:
●Wird die Batterie im Fahrzeug aufgeladen, muss das Massekabel vorher abge-
klemmt werden.
● Achten Sie darauf, dass das Ladegerät beim An- und Abklemmen der Ladekabel an
die Batterie ausgeschaltet ist.
■ Nach dem Aufladen/Wiederanklemmen der Batterie (Fahrzeuge mit intelligentem
Zugangs- und Startsystem)
Der Motor startet möglicherweise nicht. Gehen Sie wie folgt vor, um das System zu ini-
tialisieren.
Schalten Sie den Schalt-/Wählhebel auf “P” (Automatik- oder Multidrive-Getriebe)
oder treten Sie das Bremspedal, wenn sich der Schalt-/Wählhebel auf “N” befindet
(Schaltgetriebe).
Öffnen und schließen Sie eine der Türen.
Starten Sie den Motor erneut.
● Unmittelbar nach dem Wiederanklemmen der Batterie ist das Entriegeln der Türen
mit dem intelligenten Zugangs- und Startsystem eventuell nicht möglich. Ist dies der
Fall, verwenden Sie die Fernbedienung oder den mechanischen Schlüssel zum Ver-/
Entriegeln der Türen.
● Starten Sie den Motor mit dem Motorschalter im Modus ACCESSORY. Der Motor
startet eventuell nicht, wenn der Motorschalter ausgeschaltet ist. Beim zweiten Ver-
such wird der Motor jedoch normal funktionieren.
● Der Modus des Motorschalters wird vom Fahrzeug gespeichert. Wird die Batterie
wieder angeklemmt, schaltet das Fahrzeug den Modus des Motorschalters zurück in
den Zustand vor dem Abklemmen der Batterie. Schalten Sie den Motor vor dem
Abklemmen der Batterie auf jeden Fall aus. Seien Sie beim Anklemmen der Batterie
besonders vorsichtig, wenn der Modus des Motorschalters vor einer Entladung der
Batterie nicht bekannt ist.
Lässt sich der Motor auch nach mehreren Versuchen nicht starten, wenden Sie sich
an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an eine andere
qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
1
2
3
