101
2Kombiinstrument
RAV4_OM_OM42755M_(EM)2. Kombiinstrument
Warn- und Kontrollleuchten..... 102
Anzeigen und Instrumente ...... 109
Multi-Informationsdisplay ........ 113
Kraftstoffverbrauchsdaten ....... 119

109
2
2. Kombiinstrument
Kombiinstrument
RAV4_OM_OM42755M_(EM)

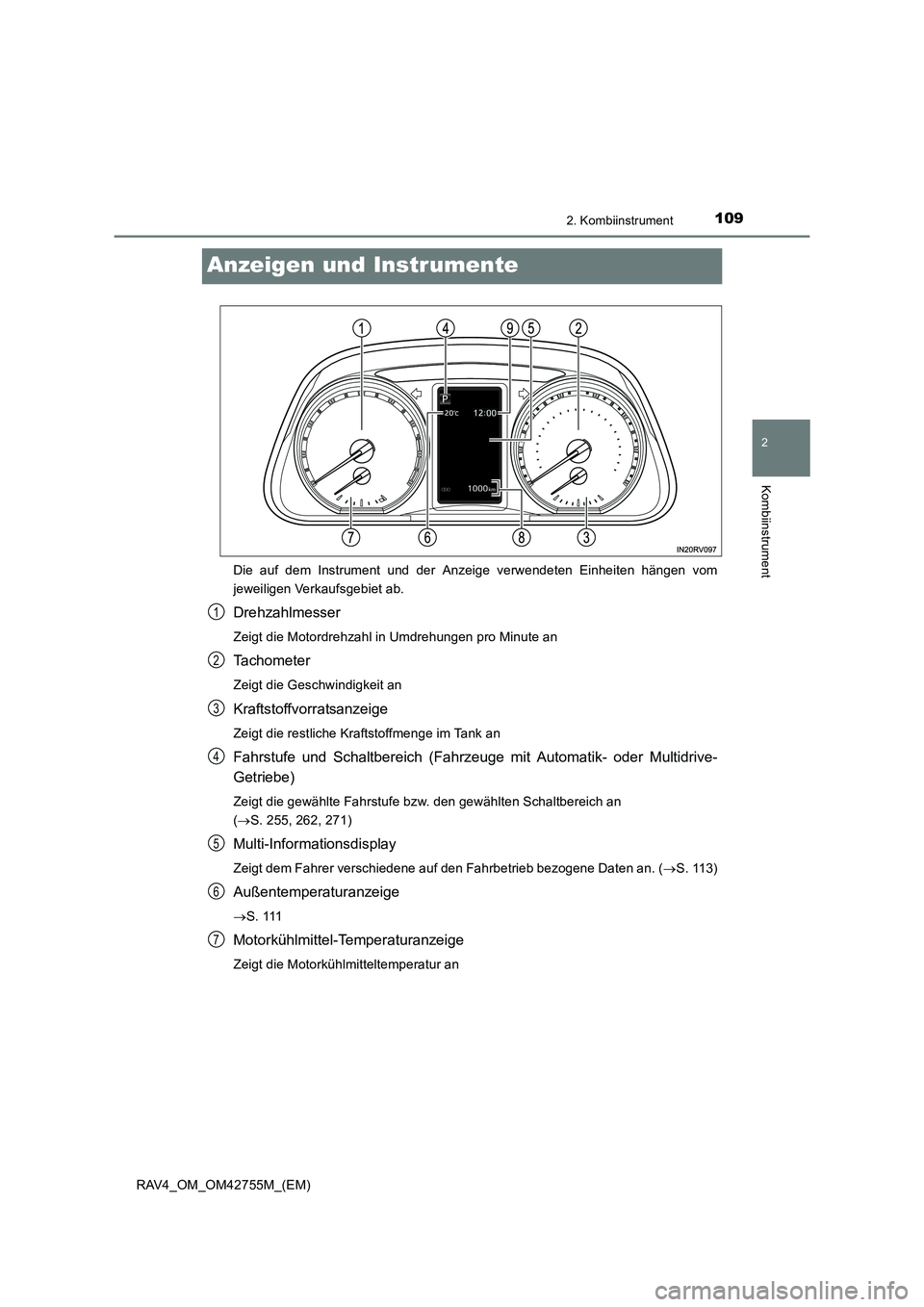

Anzeigen und Instrumente
Die auf dem Instrument und der Anzeige verwendeten Einheiten hängen vom
jeweiligen Verkaufsgebiet ab.
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Tachometer
Zeigt die Geschwindigkeit an
Kraftstoffvorratsanzeige
Zeigt die restliche Kraftstoffmenge im Tank an
Fahrstufe und Schaltbereich (Fahrzeuge mit Automatik- oder Multidrive-
Getriebe)
Zeigt die gewählte Fahrstufe bzw. den gewählten Schaltbereich an
(→ S. 255, 262, 271)
Multi-Informationsdisplay
Zeigt dem Fahrer verschiedene auf den Fahrbetrieb bezogene Daten an. ( →S. 113)
Außentemperaturanzeige
→S . 111
Motorkühlmittel-Temperaturanzeige
Zeigt die Motorkühlmitteltemperatur an
1
2
3
4
5
6
7

1102. Kombiinstrument
RAV4_OM_OM42755M_(EM)

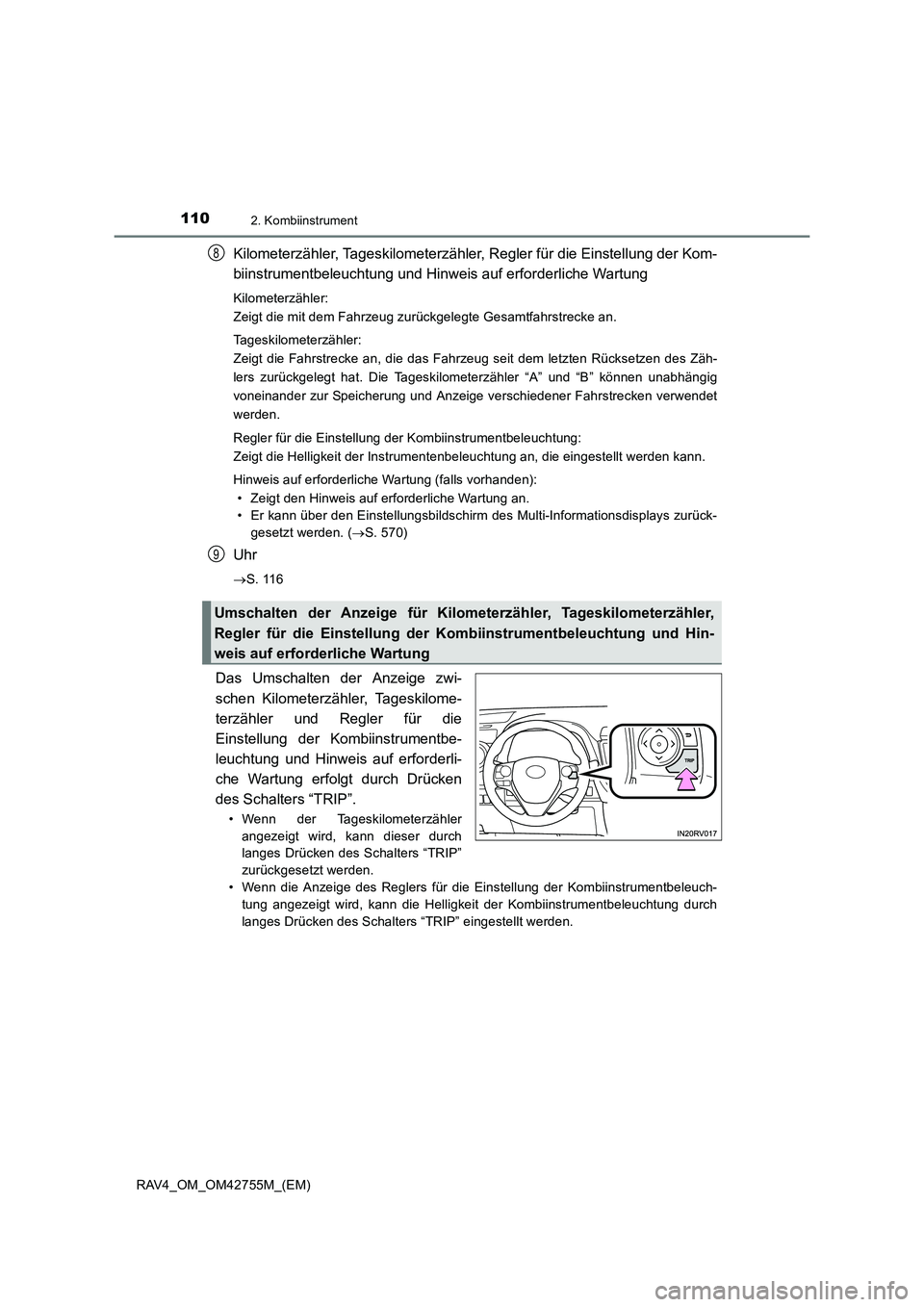

Kilometerzähler, Tageskilometerzähler, Regler für die Einstellung der Kom-
biinstrumentbeleuchtung und Hinweis auf erforderliche Wartung
Kilometerzähler:
Zeigt die mit dem Fahrzeug zurückgelegte Gesamtfahrstrecke an.
Tageskilometerzähler:
Zeigt die Fahrstrecke an, die das Fahrzeug seit dem letzten Rücksetzen des Zäh-
lers zurückgelegt hat. Die Tageskilometerzähler “A” und “B” können unabhängig
voneinander zur Speicherung und Anzeige verschiedener Fahrstrecken verwendet
werden.
Regler für die Einstellung der Kombiinstrumentbeleuchtung:
Zeigt die Helligkeit der Instrumentenbeleuchtung an, die eingestellt werden kann.
Hinweis auf erforderliche Wartung (falls vorhanden):• Zeigt den Hinweis auf erforderliche Wartung an.
• Er kann über den Einstellungsbildschirm des Multi-Informationsdisplays zurück- gesetzt werden. ( →S. 570)
Uhr
→S. 116
Das Umschalten der Anzeige zwi-
schen Kilometerzähler, Tageskilome-
terzähler und Regler für die
Einstellung der Kombiinstrumentbe-
leuchtung und Hinweis auf erforderli-
che Wartung erfolgt durch Drücken
des Schalters “TRIP”.
• Wenn der Tageskilometerzähler
angezeigt wird, kann dieser durch
langes Drücken des Schalters “TRIP”
zurückgesetzt werden.
• Wenn die Anzeige des Reglers für die Einstellung der Kombiinstrumentbeleuch- tung angezeigt wird, kann die Helligkeit der Kombiinstrumentbeleuchtung durch
langes Drücken des Schalters “TRIP” eingestellt werden.
Umschalten der Anzeige für Kilome terzähler, Tageskilometerzähler,
Regler für die Einstellung der Ko mbiinstrumentbeleuchtung und Hin-
weis auf erforderliche Wartung
8
9

1112. Kombiinstrument
2
Kombiinstrument
RAV4_OM_OM42755M_(EM)
■Voraussetzung für die Beleuchtung der Instrumente und Anzeigen
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Der Motorschalter befindet sich in Stellung “ON”.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Der Motorschalter befindet sich im Modus IGNITION ON.
■ Einstellung der Kombiinstrumentbeleuchtung
Die Helligkeit der Instrumentenbeleuchtung kann für helle Umgebungen (Tagmodus)
und dunkle Umgebungen (Nachtmodus) individuell eingestellt werden. Bei einer Ände-
rung der Helligkeitsstufe des Tagmodus wird jedoch auch die Helligkeitsstufe des
Nachtmodus geändert.
■ Außentemperaturanzeige
●In den folgenden Situationen wird die Außentemperatur möglicherweise nicht korrekt
angezeigt oder die Änderung der Anzeige dauert länger als üblich.
• Wenn das Fahrzeug steht oder mit geringer Geschwindigkeit gefahren wird (weni-
ger als 20 km/h)
• Wenn die Außentemperatur sich sehr plötzlich verändert (bei der Ausfahrt/Ein- fahrt in eine Garage, einen Tunnel usw.)
● Wird “--” angezeigt, liegt möglicherweise eine Störung des Systems vor.
Bringen Sie das Fahrzeug zu einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fach-
werkstatt.
● Es können Temperaturen zwischen -40 °C und 50 °C angezeigt werden.
WARNUNG
■ Das Informationsdisplay bei niedrigen Temperaturen
Lassen Sie vor der Verwendung des Flüssigkristall-Informationsdisplays den Fahr-
zeuginnenraum aufwärmen. Bei sehr niedrigen Temperaturen kann es sein, dass
das Display langsam reagiert und die Anzeige verzögert umgeschaltet wird.
So kann es beispielsweise zu einer Verzögerung zwischen dem Schaltvorgang des
Fahrers und der Anzeige des neuen Gangs auf dem Display kommen. Diese Verzö-
gerung kann dazu führen, dass der Fahrer erneut zurückschaltet, wodurch es zu
einer abrupten und übermäßig starken Motorbremswirkung und in der Folge zu
einem Unfall mit tödlichen oder schweren Verletzungen kommen kann.

113
2
2. Kombiinstrument
Kombiinstrument
RAV4_OM_OM42755M_(EM)
Multi-Infor mationsdisplay
Das Multi-Informationsdisplay zeigt dem Fahrer verschiedene Fahrzeugdaten
an.
●Menüsymbole
Wenn ein Symbol gewählt wird,
werden folgende Daten angezeigt.
(→ S. 114)
Je nach Situation werden
bestimmte Informationen automa-
tisch angezeigt.
Fahrdaten
Wählen Sie dieses Symbol, um diverse Fahrdaten anzuzeigen. ( →S. 114)
Anzeige von Navigationssystemdaten*
Wählen Sie dieses Symbol, um die folgenden Daten des Navigationssystems
anzuzeigen.
• Routenführung
• Kompassanzeige (Anzeige “Norden oben”/Anzeige “Fahrtrichtung oben”)
Anzeige von Audiosystemdaten*
Wählen Sie dieses Symbol, um eine Audioquelle oder einen Titel auf der
Anzeige mit den Instrumentenschaltern auswählen zu können.
Informationen der Fahrerassistenzsysteme*
Wählen Sie dieses Symbol, um Informationen der dynamischen Radar-
Geschwindigkeitsregelung
* oder des LDA-Systems (Spurwechselwarnung
mit Steuerung der Lenkung)
* anzuzeigen, wenn das System in Betrieb ist.
( → S. 334, 347)
Das angezeigte Symbol ändert sich in Abhängigkeit vom verwendeten Sys-
tem.
Informationen zum Stopp-Start-System*
Wählen Sie dieses Symbol, um den Betriebsstatus des Stopp-Start-Systems
anzuzeigen. ( →S. 115)
Anzeigeelemente des Displays
