3424-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42755M_(EM)
RSA (Verkehrszeichenerkennung)∗
Die Verkehrszeichenerkennung
(RSA) kann mithilfe des Kamerasen-
sors bestimmte Verkehrszeichen
erkennen und den Fahrer über das
Multi-Informationsdisplay informieren.
Wenn das System erkennt, dass das Fahrzeug die Geschwindigkeitsbegren-
zung überschreitet oder einen anderen durch das erkannte Verkehrszeichen
verbotenen Vorgang durchführt, warnt es den Fahrer durch eine Warnan-
zeige und einen Warnsummer
*.
*: Diese Einstellung ist an den persönlichen Bedarf anzupassen.
∗: Falls vorhanden
Zusammenfassung der Funktionen
Kamerasensor
WARNUNG
■ Vor Benutzung der Verkehrszeichenerkennung (RSA)
Verlassen Sie sich nicht ausschließlich auf das RSA-System. Das RSA-System ist
ein System, das den Fahrer durch die Bereitstellung von Informationen unterstützt.
Es soll das aufmerksame Fahren des Fahrers jedoch nicht ersetzen. Fahren Sie
umsichtig und beachten Sie stets die Verkehrsregeln.
Eine unangebrachte oder nachlässige Fahrweise kann zu einem unerwarteten Unfall
führen.

3434-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42755M_(EM)
Nachdem der Kamerasensor ein Verkehrszeichen erkannt hat und das Fahr-
zeug das Verkehrsschild passiert hat, wird das Verkehrszeichen auf dem
Multi-Informationsdisplay angezeigt.
● Wenn die Option “Informationen
der Fahrerassistenzsysteme” aus-
gewählt ist, können bis zu 3 Ver-
kehrszeichen angezeigt werden.
(→ S. 113)
● Wenn eine andere Option als
“Informationen der Fahrerassis-
tenzsysteme” ausgewählt ist, kann
ein Geschwindigkeitsbegrenzungs-
zeichen oder das Zeichen für das
Ende aller Streckenverbote ange-
zeigt werden. ( →S. 113)
Ein Überholverbotszeichen und ein
Geschwindigkeitsbegrenzungszei-
chen mit einem Zusatzzeichen wer-
den nicht angezeigt. Wenn jedoch
außer dem Geschwindigkeitsbe-
grenzungszeichen noch andere Ver-
kehrszeichen erkannt werden,
erscheinen diese gestapelt unter
dem aktuellen Geschwindigkeitsbe-
grenzungszeichen.
Anzeige auf dem Multi-Informationsdisplay

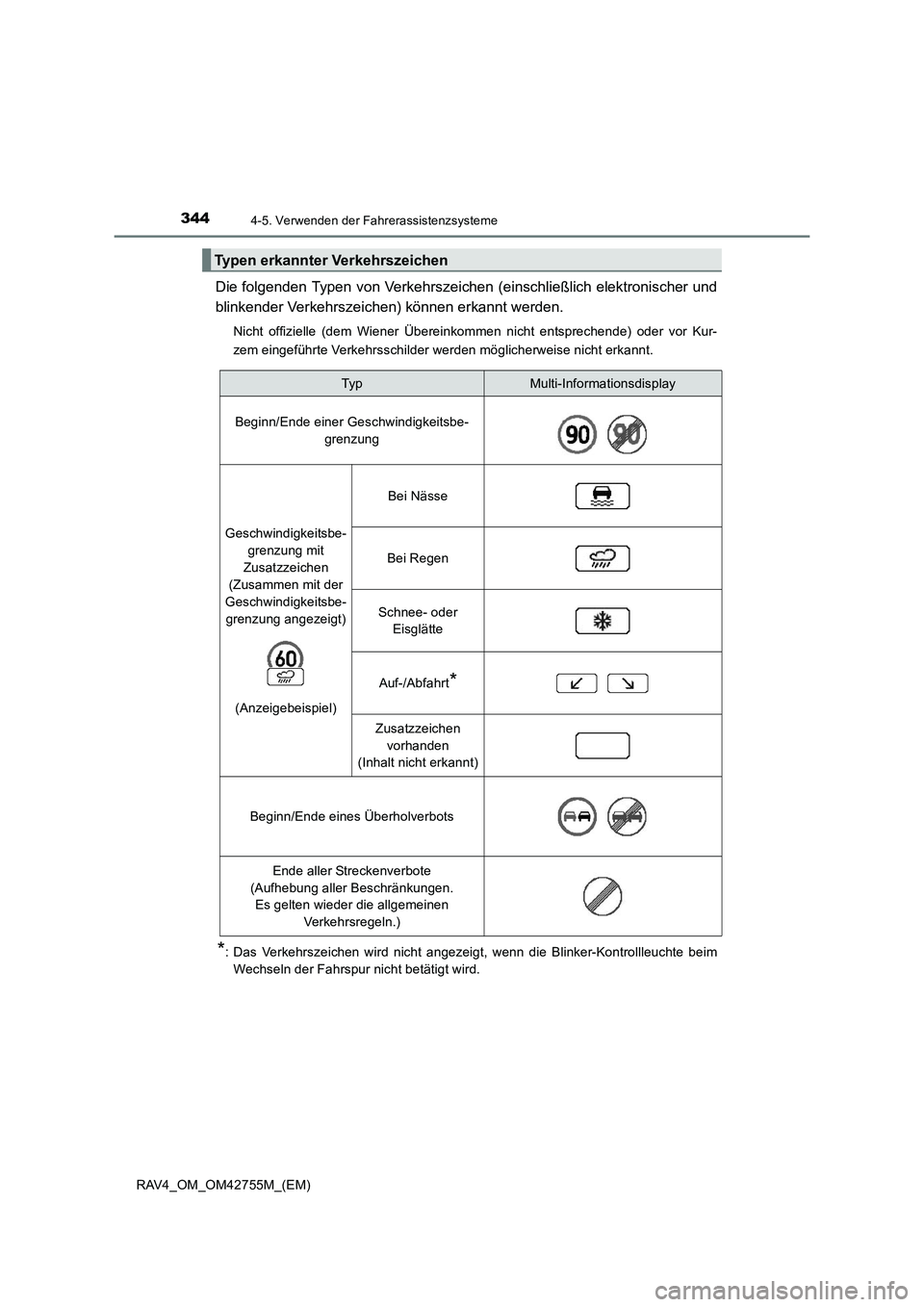

3444-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42755M_(EM)
Die folgenden Typen von Verkehrszeichen (einschließlich elektronischer und
blinkender Verkehrszeichen) können erkannt werden.
Nicht offizielle (dem Wiener Übereinkommen nicht entsprechende) oder vor Kur-
zem eingeführte Verkehrsschilder werden möglicherweise nicht erkannt.
*: Das Verkehrszeichen wird nicht angezeigt, wenn die Blinker-Kontrollleuchte beim Wechseln der Fahrspur nicht betätigt wird.
Typen erkannter Verkehrszeichen
TypMulti-Informationsdisplay
Beginn/Ende einer Geschwindigkeitsbe- grenzung
Geschwindigkeitsbe-
grenzung mit
Zusatzzeichen
(Zusammen mit der
Geschwindigkeitsbe- grenzung angezeigt)
(Anzeigebeispiel)
Bei Nässe
Bei Regen
Schnee- oder Eisglätte
Auf-/Abfahrt*
Zusatzzeichen
vorhanden
(Inhalt nicht erkannt)
Beginn/Ende eines Überholverbots
Ende aller Streckenverbote
(Aufhebung aller Beschränkungen. Es gelten wieder die allgemeinen
Verkehrsregeln.)

3454-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42755M_(EM)
In den folgenden Situationen warnt das RSA-System den Fahrer mittels einer
Warnanzeige.
●Wenn die Geschwindigkeit des Fahr zeugs die zulässige Höchstgeschwin-
digkeit überschreitet, die dem auf dem Multi-Informationsdisplay angezeig-
ten Verkehrszeichen entspricht, werden die Farben des angezeigten
Verkehrszeichens invertiert.
● Wenn ein Überholverbotszeichen auf dem Multi-Informationsdisplay ange-
zeigt wird und das System erfasst, dass Ihr Fahrzeug im Begriff ist, ein
anderes zu überholen, blinkt das angezeigte Verkehrszeichen.
Je nach Situation wird das Verkehrsumfeld (Verkehrsrichtung, Geschwindig-
keit, Einheit) möglicherweise falsch erkannt und eine Warnanzeige funktio-
niert eventuell nicht ordnungsgemäß.
■ Automatische Ausblendung der RSA-Verkehrszeichenanzeige
In folgenden Situationen wird die Anzeige von einem oder mehreren Verkehrszeichen
automatisch ausgeblendet.
●Über eine bestimmte Entfernung wird kein neues Verkehrszeichen erkannt.
● Sie fahren durch Abbiegen nach rechts oder links usw. auf eine neue Straße.
■ Bedingungen, die dazu führen können, dass die Funktion nicht einwandfrei
arbeitet oder erkennt
In den folgenden Situationen funktioniert das RSA-System nicht normal, wodurch es
möglicherweise Verkehrszeichen nicht erkennt, falsche Verkehrszeichen anzeigt usw.
Dies ist jedoch kein Zeichen für eine Funktionsstörung.
●Die Ausrichtung des Kamerasensors stimmt nicht mehr, weil er beispielsweise einem
starken Stoß ausgesetzt wurde usw.
● Es befindet sich Schmutz, Schnee, ein Aufkleber usw. auf der Windschutzscheibe in
der Nähe des Kamerasensors.
● Bei schlechten Witterungsverhältnissen wie heftigem Regen, Nebel, Schnee- oder
Sandsturm
● Das Licht eines entgegenkommenden Fahrzeugs, der Sonne usw. trifft direkt auf den
Kamerasensor.
● Das Verkehrsschild ist verschmutzt, verblasst, verbeult oder steht schräg oder das
elektronische Verkehrsschild weist einen schlechten Kontrast auf.
● Das ganze Schild oder ein Teil davon ist von Blättern, einem Mast o. Ä. verdeckt.
● Das Schild war für den Kamerasensor nur kurz sichtbar.
● Die Fahrsituation (Abbiegen, Spurwechsel usw.) wird falsch eingeschätzt.
● Das Verkehrsschild gilt nicht für die momentan befahrene Fahrspur, steht aber direkt
am Anfang eines Autobahn-Abzweigs oder kurz vor dem Ende eines Einfädelungs-
streifens.
Warnanzeige

3464-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42755M_(EM)●
Auf der Rückseite des vorausfahrenden Fahrzeugs sind Aufkleber angebracht.
● Es wird ein Zeichen erkannt, das einem systemkompatiblen Verkehrszeichen ähnelt.
● Das Fahrzeug wird in einem Land gefahren, in dem eine andere Verkehrsrichtung
gilt.
● Beim Fahren auf einer Hauptfahrbahn können unter Umständen Geschwindigkeits-
begrenzungszeichen einer Nebenfahrbahn erkannt und angezeigt werden (wenn sie
sich im Erfassungsbereich des Kamerasensors befinden).
● Beim Fahren in einem Kreisverkehr können unter Umständen Geschwindigkeitsbe-
grenzungszeichen einer Kreisverkehr-Ausfahrtstraße erkannt und angezeigt werden
(wenn sie sich im Erfassungsbereich des Kamerasensors befinden).
● Die auf dem Instrument angezeigte Geschwindigkeitsangabe kann von der auf dem
Navigationssystem (falls vorhanden) angezeigten Angabe abweichen, da das Navi-
gationssystem auf Kartendaten zurückgreift.
■ Beim Fahren in einem Land, in dem eine andere Geschwindigkeitseinheit gilt
Da das RSA-System Verkehrszeichen basierend auf der im Instrument eingestellten
Einheit erkennt, muss die im Instrument eingestellte Einheit geändert werden. Stellen
Sie die im Instrument eingestellte Einheit auf die Geschwindigkeitseinheit der Ver-
kehrszeichen des aktuellen Standorts ein. ( →S. 752)
■ Ein- und Ausschalten des Systems
Drücken Sie oder auf den Instrumentenschaltern und wählen Sie auf
dem Multi-Informationsdisplay.
Drücken Sie oder auf den Instrumentenschaltern und wählen Sie ,
und drücken Sie anschließend .
Wählen Sie “RSA” und drücken Sie anschließend .
■ Anzeige des Geschwindigkeitsbegrenzungszeichens
Wenn der Motorschalter ausgeschaltet wurde, während ein Geschwindigkeitsbegren-
zungszeichen auf dem Multi-Informationsdisplay angezeigt wurde, wird das gleiche
Verkehrszeichen erneut angezeigt, wenn der Motorschalter wieder in den Modus IGNI-
TION ON geschaltet wird.
■ Persönliche Einstellungen
Sie können Einstellungen (z. B. den Grenzwert für eine Warnung bei einer Geschwin-
digkeitsüberschreitung) ändern.
(Anpassbare Funktion: →S. 752)
1
2
3

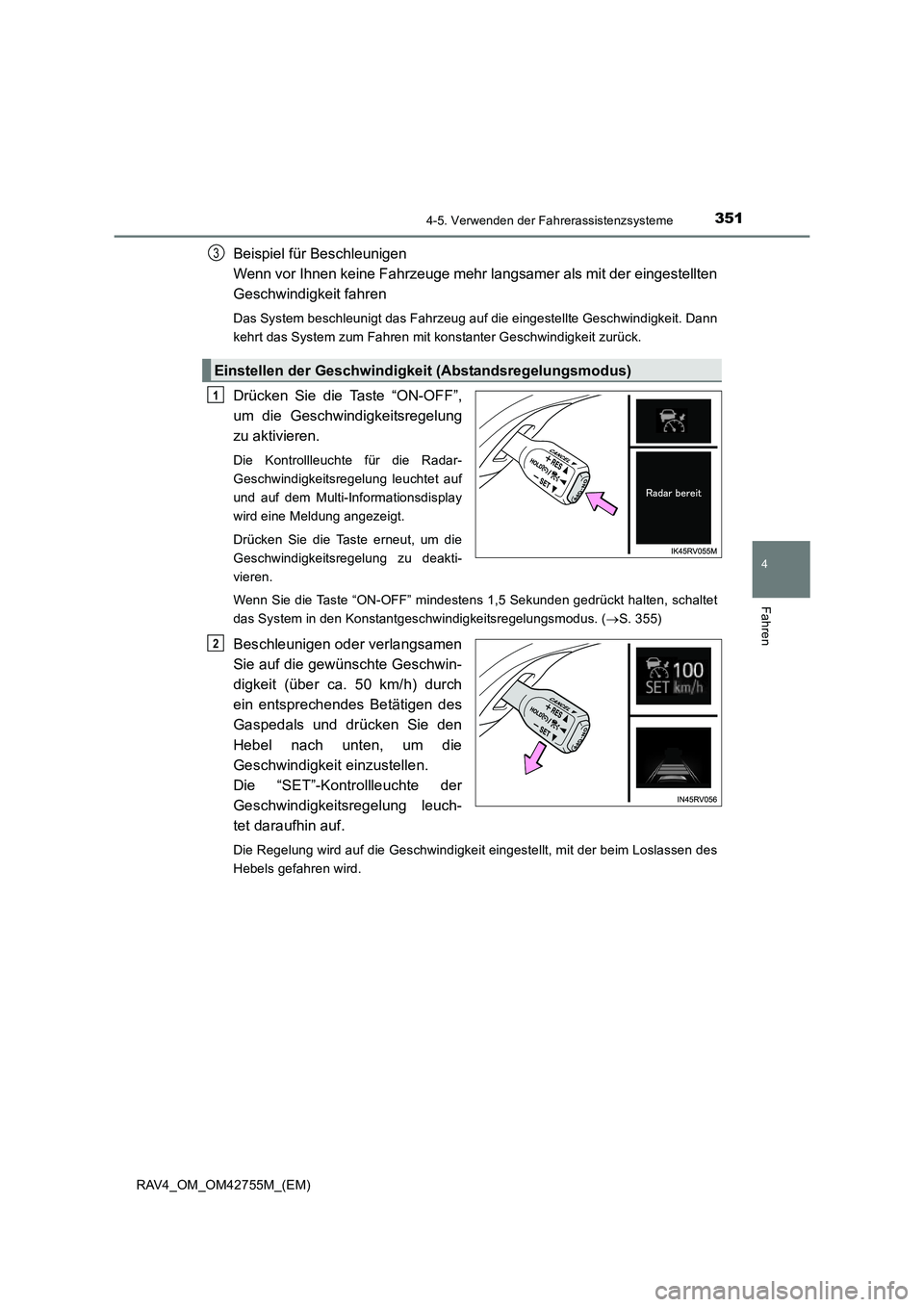

3514-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42755M_(EM)
Beispiel für Beschleunigen
Wenn vor Ihnen keine Fahrzeuge mehr langsamer als mit der eingestellten
Geschwindigkeit fahren
Das System beschleunigt das Fahrzeug auf die eingestellte Geschwindigkeit. Dann
kehrt das System zum Fahren mit konstanter Geschwindigkeit zurück.
Drücken Sie die Taste “ON-OFF”,
um die Geschwindigkeitsregelung
zu aktivieren.
Die Kontrollleuchte für die Radar-
Geschwindigkeitsregelung leuchtet auf
und auf dem Multi-Informationsdisplay
wird eine Meldung angezeigt.
Drücken Sie die Taste erneut, um die
Geschwindigkeitsregelung zu deakti-
vieren.
Wenn Sie die Taste “ON-OFF” mindestens 1,5 Sekunden gedrückt halten, schaltet
das System in den Konstantgeschwindigkeitsregelungsmodus. (→S. 355)
Beschleunigen oder verlangsamen
Sie auf die gewünschte Geschwin-
digkeit (über ca. 50 km/h) durch
ein entsprechendes Betätigen des
Gaspedals und drücken Sie den
Hebel nach unten, um die
Geschwindigkeit einzustellen.
Die “SET”-Kontrollleuchte der
Geschwindigkeitsregelung leuch-
tet daraufhin auf.
Die Regelung wird auf die Geschwindigkeit eingestellt, mit der beim Loslassen des
Hebels gefahren wird.
Einstellen der Geschwindigkeit (Abstandsregelungsmodus)
3
1
2

3574-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42755M_(EM)■
Automatisches Ausschalten des Konstantgeschwindigkeitsregelungsmodus
Der Konstantgeschwindigkeitsregelungsmodus wird in den folgenden Situationen
automatisch ausgeschaltet:
●Die tatsächliche Geschwindigkeit liegt um mehr als circa 16 km/h unter der einge-
stellten Sollgeschwindigkeit.
● Die tatsächliche Geschwindigkeit fällt unter ca. 40 km/h.
● Das Pre-Crash-Bremssystem wird aktiviert.
Wenn der Konstantgeschwindigkeitsregelungsmodus aus einem anderen Grund auto-
matisch ausgeschaltet wird, kann eine Funktionsstörung des Systems vorliegen. Set-
zen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
■ Warnmeldungen und Warnsummer der dynamischen Radar-Geschwindigkeitsre-
gelung
Warnmeldungen und Warnsummer zeigen eine Funktionsstörung des Systems an
oder sollen den Fahrer darauf hinweisen, dass besondere Vorsicht beim Fahren gebo-
ten ist.
Wenn eine Warnmeldung auf dem Multi-Informationsdisplay angezeigt wird, lesen Sie
diese und befolgen Sie die Anweisungen.

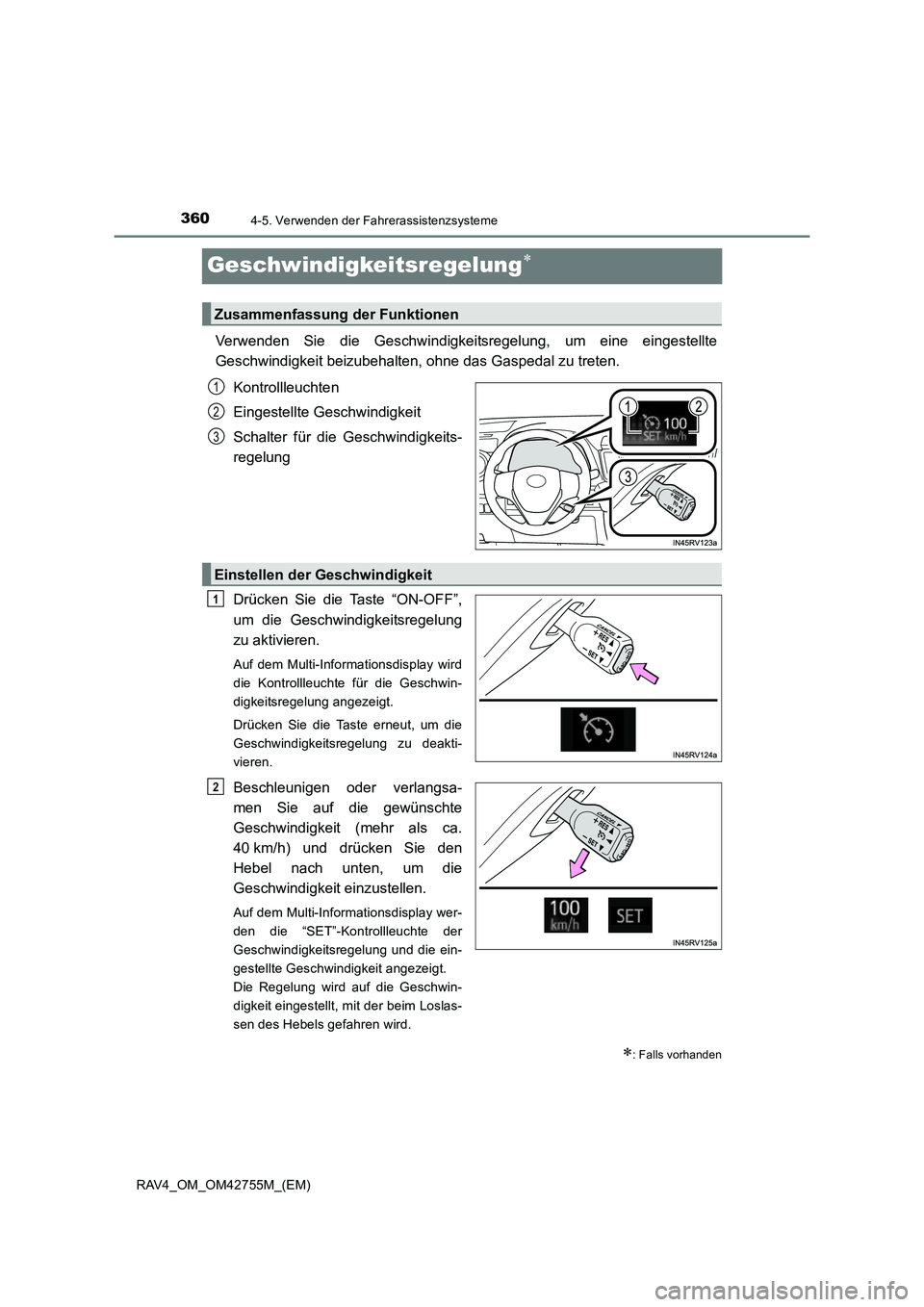

3604-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42755M_(EM)
Geschwindigkeitsregelung∗
Verwenden Sie die Geschwindigkeitsregelung, um eine eingestellte
Geschwindigkeit beizubehalten, ohne das Gaspedal zu treten. Kontrollleuchten
Eingestellte Geschwindigkeit
Schalter für die Geschwindigkeits-
regelung
Drücken Sie die Taste “ON-OFF”,
um die Geschwindigkeitsregelung
zu aktivieren.
Auf dem Multi-Informationsdisplay wird
die Kontrollleuchte für die Geschwin-
digkeitsregelung angezeigt.
Drücken Sie die Taste erneut, um die
Geschwindigkeitsregelung zu deakti-
vieren.
Beschleunigen oder verlangsa-
men Sie auf die gewünschte
Geschwindigkeit (mehr als ca.
40 km/h) und drücken Sie den
Hebel nach unten, um die
Geschwindigkeit einzustellen.
Auf dem Multi-Informationsdisplay wer-
den die “SET”-Kontrollleuchte der
Geschwindigkeitsregelung und die ein-
gestellte Geschwindigkeit angezeigt.
Die Regelung wird auf die Geschwin-
digkeit eingestellt, mit der beim Loslas-
sen des Hebels gefahren wird.
∗: Falls vorhanden
Zusammenfassung der Funktionen
1
2
3
Einstellen der Geschwindigkeit
