4645-7. Menü “SETUP”
RAV4_OM_OM42755M_(EM)
Verwenden des Menüs “SETUP” (“Bluetooth*”-
Menü)
∗
Drücken Sie die Taste “SETUP” und wählen Sie “Bluetooth*” mit
aus.
Drücken Sie den Knopf und wählen Si e mit dem Knopf eine der folgenden
Funktionen aus.
● Anmelden eines Bluetooth
®-Geräts
“Pairing”
● Auflisten der angemeldeten Mobiltelefone
“List phone”
● Auflisten der angemeldeten tragbaren Player
“List audio”
● Ändern des Passcodes
“Passkey”
● Ein- oder Ausschalten der automatischen Verbindung des Geräts
“BT power”
● Anzeigen des Gerätestatus
“Bluetooth
* info”
● Ein- oder Ausschalten der Anzeige zur Bestätigung der automatischen
Verbindung des Geräts
“Display setting”
● Initialisierung
“Initialize”
*: Bluetooth ist eine eingetragene Marke der Bluetooth SIG, Inc.
∗: Falls vorhanden
Sobald ein Bluetooth®-Gerät im System angeme ldet ist, kann das Sys-
tem verwendet werden. Die folgenden Funktionen können für angemel-
dete Geräte genutzt werden:
Funktionen und Bedienverfahren
1
2

4695-7. Menü “SETUP”
5
Audiosystem
RAV4_OM_OM42755M_(EM)
Wählen Sie “Bluetooth* info” mit aus.
● Anzeigen der Gerätebezeichnung
Wählen Sie “Device name” mit aus.
● Anzeigen der Geräteadresse
Wählen Sie “Device address” mit aus.
*: Bluetooth ist eine eingetragene Marke der Bluetooth SIG, Inc.
Wenn “Display setting” eingeschaltet ist, wird der Verbindungsstatus des
tragbaren Players angezeigt, sobald der Motorschalter in Stellung “ACC”
(Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw. in den Modus
ACCESSORY (Fahrzeuge mit intelligentem Zugangs- und Startsystem)
geschaltet wird.
Wählen Sie “Display setting” mit aus.
Wählen Sie “ON” oder “OFF” mit dem Knopf aus.
Anzeigen des Gerätestatus
Ein- oder Ausschalten der Anzeige zur Bestätigung der automatischen Ver-
bindung des Geräts
1
2

5707-3. Wartung in Eigenregie
RAV4_OM_OM42755M_(EM)

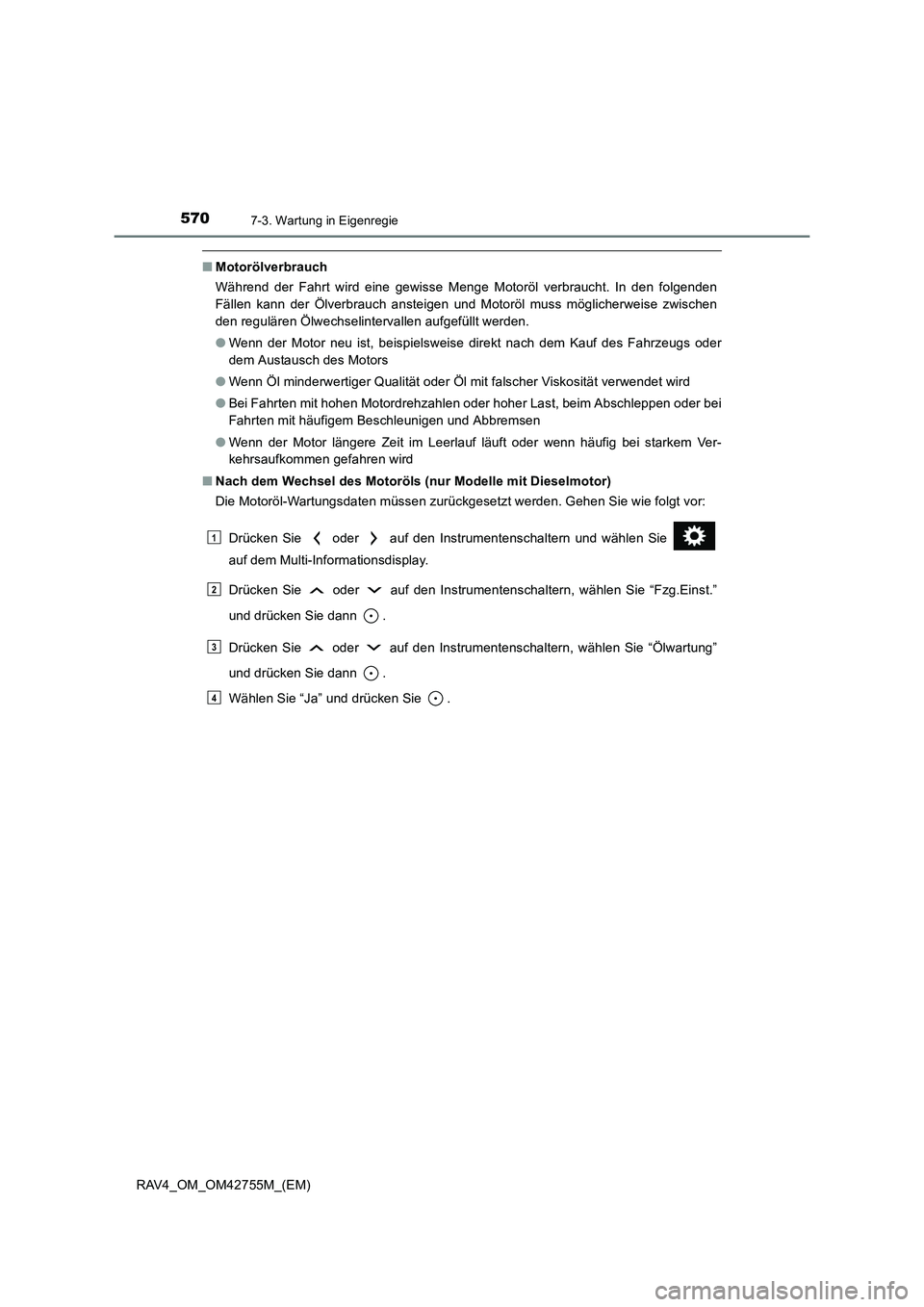

■Motorölverbrauch
Während der Fahrt wird eine gewisse Menge Motoröl verbraucht. In den folgenden
Fällen kann der Ölverbrauch ansteigen und Motoröl muss möglicherweise zwischen
den regulären Ölwechselintervallen aufgefüllt werden.
●Wenn der Motor neu ist, beispielsweise direkt nach dem Kauf des Fahrzeugs oder
dem Austausch des Motors
● Wenn Öl minderwertiger Qualität oder Öl mit falscher Viskosität verwendet wird
● Bei Fahrten mit hohen Motordrehzahlen oder hoher Last, beim Abschleppen oder bei
Fahrten mit häufigem Beschleunigen und Abbremsen
● Wenn der Motor längere Zeit im Leerlauf läuft oder wenn häufig bei starkem Ver-
kehrsaufkommen gefahren wird
■ Nach dem Wechsel des Motoröls (nur Modelle mit Dieselmotor)
Die Motoröl-Wartungsdaten müssen zurückgesetzt werden. Gehen Sie wie folgt vor:
Drücken Sie oder auf den Instrumentenschaltern und wählen Sie
auf dem Multi-Informationsdisplay.
Drücken Sie oder auf den Instrumentenschaltern, wählen Sie “Fzg.Einst.”
und drücken Sie dann .
Drücken Sie oder auf den Instrumentenschaltern, wählen Sie “Ölwartung”
und drücken Sie dann .
Wählen Sie “Ja” und drücken Sie .
1
2
3
4

5787-3. Wartung in Eigenregie
RAV4_OM_OM42755M_(EM)
XOhne Messstab

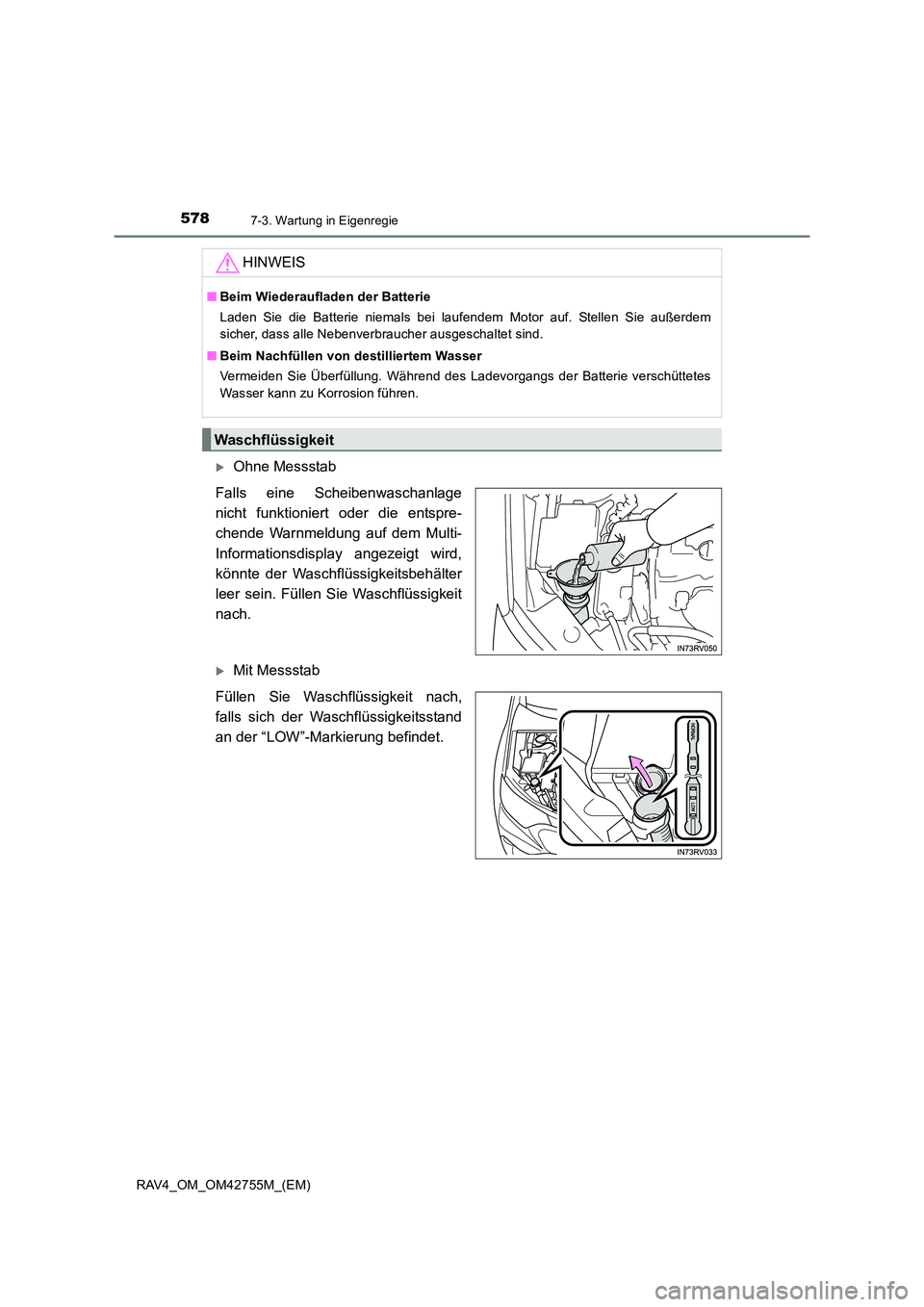

Falls eine Scheibenwaschanlage
nicht funktioniert oder die entspre-
chende Warnmeldung auf dem Multi-
Informationsdisplay angezeigt wird,
könnte der Waschflüssigkeitsbehälter
leer sein. Füllen Sie Waschflüssigkeit
nach.
XMit Messstab
Füllen Sie Waschflüssigkeit nach,
falls sich der Waschflüssigkeitsstand
an der “LOW”-Markierung befindet. HINWEIS
■
Beim Wiederaufladen der Batterie
Laden Sie die Batterie niemals bei laufendem Motor auf. Stellen Sie außerdem
sicher, dass alle Nebenverbraucher ausgeschaltet sind.
■ Beim Nachfüllen von destilliertem Wasser
Vermeiden Sie Überfüllung. Während des Ladevorgangs der Batterie verschüttetes
Wasser kann zu Korrosion führen.
Waschflüssigkeit

5807-3. Wartung in Eigenregie
RAV4_OM_OM42755M_(EM)

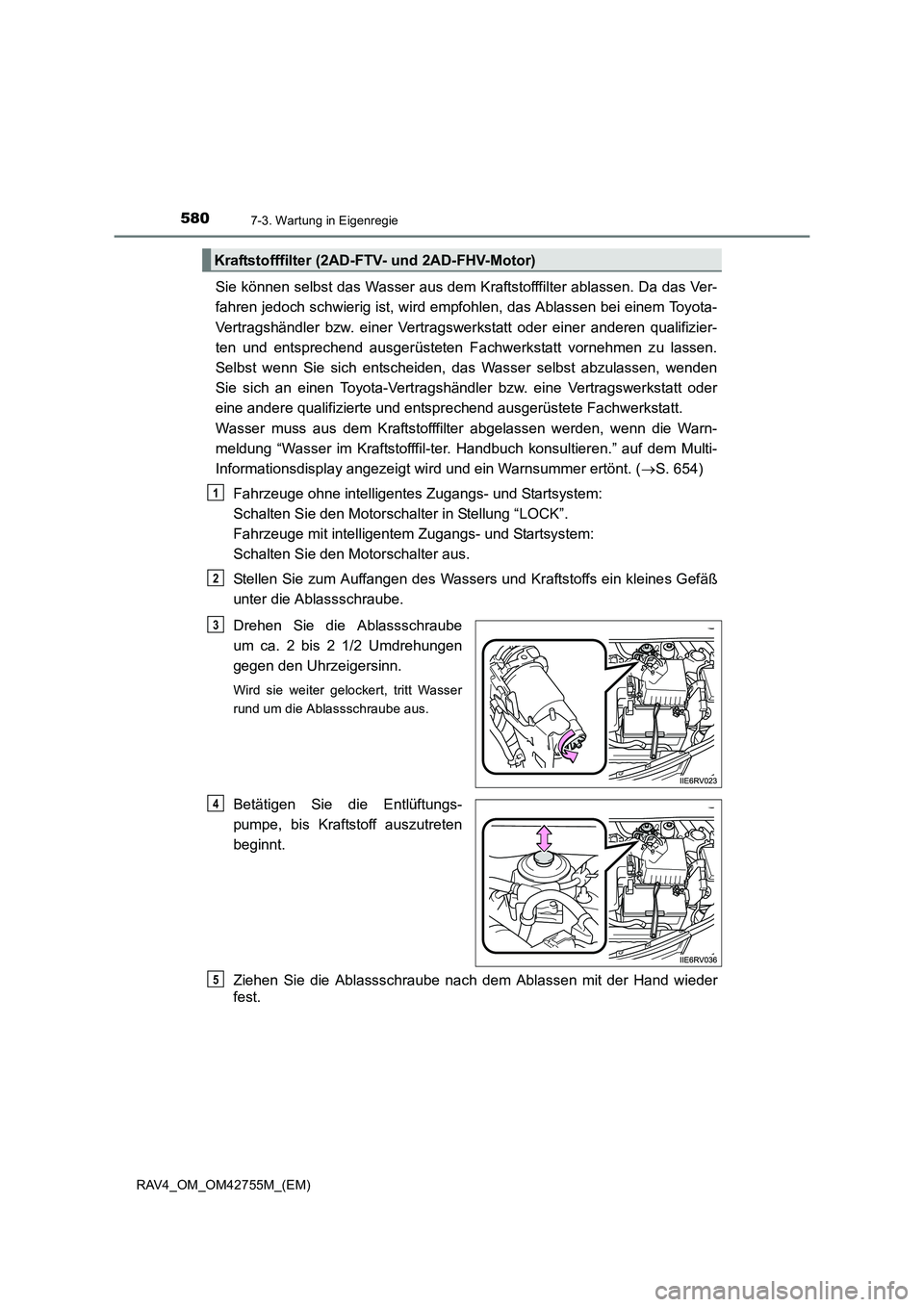

Sie können selbst das Wasser aus dem Kraftstofffilter ablassen. Da das Ver-
fahren jedoch schwierig ist, wird empfohlen, das Ablassen bei einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt vornehmen zu lassen.
Selbst wenn Sie sich entscheiden, das Wasser selbst abzulassen, wenden
Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
Wasser muss aus dem Kraftstofffilter abgelassen werden, wenn die Warn-
meldung “Wasser im Kraftstofffil-ter. Handbuch konsultieren.” auf dem Multi-
Informationsdisplay angezeigt wi rd und ein Warnsummer ertönt. (→S. 654)
Fahrzeuge ohne intelligentes Zugangs- und Startsystem:
Schalten Sie den Motorschalter in Stellung “LOCK”.
Fahrzeuge mit intelligentem Zugangs- und Startsystem:
Schalten Sie den Motorschalter aus.
Stellen Sie zum Auffangen des Wassers und Kraftstoffs ein kleines Gefäß
unter die Ablassschraube.
Drehen Sie die Ablassschraube
um ca. 2 bis 2 1/2 Umdrehungen
gegen den Uhrzeigersinn.
Wird sie weiter gelockert, tritt Wasser
rund um die Ablassschraube aus.
Betätigen Sie die Entlüftungs-
pumpe, bis Kraftstoff auszutreten
beginnt.
Ziehen Sie die Ablassschraube nach dem Ablassen mit der Hand wieder
fest.
Kraftstofffilter (2AD-FTV- und 2AD-FHV-Motor)
1
2
3
4
5

6448-2. Vorgehen im Notfall
RAV4_OM_OM42755M_(EM)

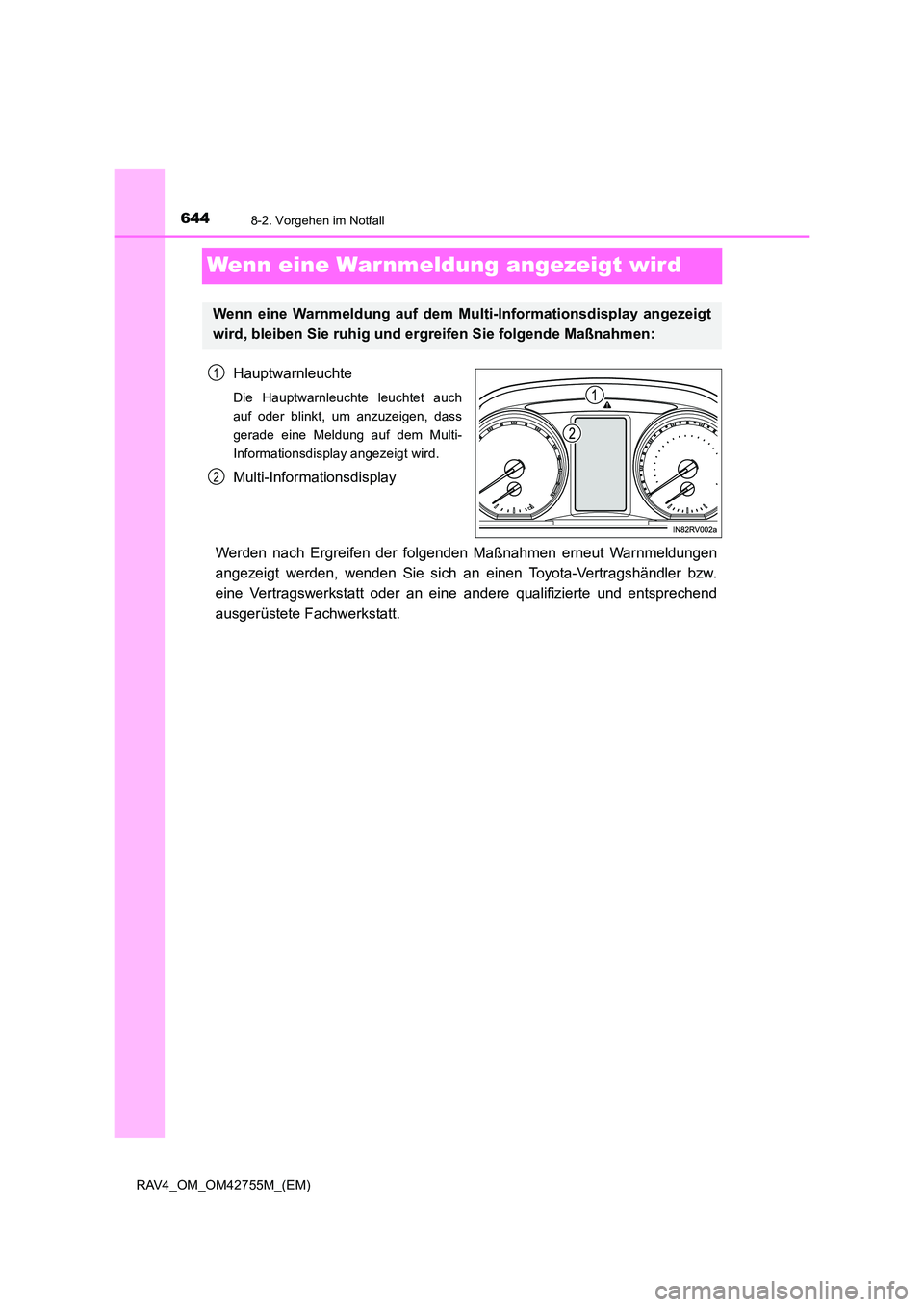

Wenn eine Warnmeldung angezeigt wird
Hauptwarnleuchte
Die Hauptwarnleuchte leuchtet auch
auf oder blinkt, um anzuzeigen, dass
gerade eine Meldung auf dem Multi-
Informationsdisplay angezeigt wird.
Multi-Informationsdisplay
Werden nach Ergreifen der folgenden Maßnahmen erneut Warnmeldungen
angezeigt werden, wenden Sie sich an einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder an eine andere qualifizierte und entsprechend
ausgerüstete Fachwerkstatt.
Wenn eine Warnmeldung auf dem Multi-Informationsdisplay angezeigt
wird, bleiben Sie ruhig und ergreifen Sie folgende Maßnahmen:
1
2

6588-2. Vorgehen im Notfall
RAV4_OM_OM42755M_(EM)

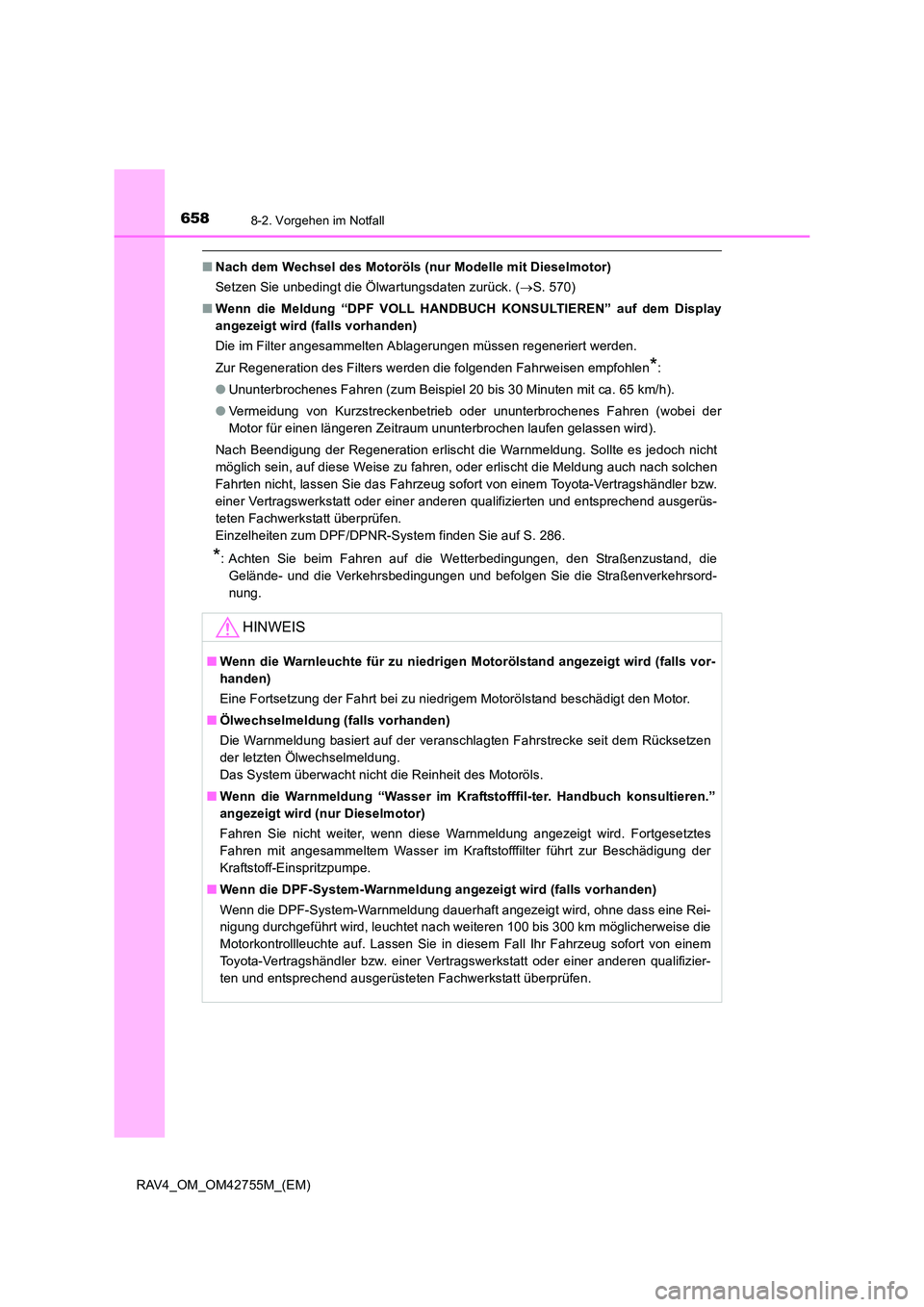

■Nach dem Wechsel des Motoröls (nur Modelle mit Dieselmotor)
Setzen Sie unbedingt die Ölwartungsdaten zurück. ( →S. 570)
■ Wenn die Meldung “DPF VOLL HANDBUCH KONSULTIEREN” auf dem Display
angezeigt wird (falls vorhanden)
Die im Filter angesammelten Ablagerungen müssen regeneriert werden.
Zur Regeneration des Filters werden die folgenden Fahrweisen empfohlen
*:
● Ununterbrochenes Fahren (zum Beispiel 20 bis 30 Minuten mit ca. 65 km/h).
● Vermeidung von Kurzstreckenbetrieb oder ununterbrochenes Fahren (wobei der
Motor für einen längeren Zeitraum ununterbrochen laufen gelassen wird).
Nach Beendigung der Regeneration erlischt die Warnmeldung. Sollte es jedoch nicht
möglich sein, auf diese Weise zu fahren, oder erlischt die Meldung auch nach solchen
Fahrten nicht, lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüs-
teten Fachwerkstatt überprüfen.
Einzelheiten zum DPF/DPNR-System finden Sie auf S. 286.
*: Achten Sie beim Fahren auf die Wetterbedingungen, den Straßenzustand, die Gelände- und die Verkehrsbedingungen und befolgen Sie die Straßenverkehrsord-
nung.
HINWEIS
■ Wenn die Warnleuchte für zu niedrigen Motorölstand angezeigt wird (falls vor-
handen)
Eine Fortsetzung der Fahrt bei zu niedrigem Motorölstand beschädigt den Motor.
■ Ölwechselmeldung (falls vorhanden)
Die Warnmeldung basiert auf der veranschlagten Fahrstrecke seit dem Rücksetzen
der letzten Ölwechselmeldung.
Das System überwacht nicht die Reinheit des Motoröls.
■ Wenn die Warnmeldung “Wasser im Kraftstofffil-ter. Handbuch konsultieren.”
angezeigt wird (nur Dieselmotor)
Fahren Sie nicht weiter, wenn diese Warnmeldung angezeigt wird. Fortgesetztes
Fahren mit angesammeltem Wasser im Kraftstofffilter führt zur Beschädigung der
Kraftstoff-Einspritzpumpe.
■ Wenn die DPF-System-Warnmeldung angezeigt wird (falls vorhanden)
Wenn die DPF-System-Warnmeldung dauerhaft angezeigt wird, ohne dass eine Rei-
nigung durchgeführt wird, leuchtet nach weiteren 100 bis 300 km möglicherweise die
Motorkontrollleuchte auf. Lassen Sie in diesem Fall Ihr Fahrzeug sofort von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.

7008-2. Vorgehen im Notfall
RAV4_OM_OM42755M_(EM)
XAutomatik- oder Multidrive-Getriebe
Stellen Sie sicher, dass der Schalt-/Wählhebel auf “P” steht, und treten Sie
das Bremspedal.
Berühren Sie den Motorschalter
mit der Seite des elektronischen
Schlüssels, auf der sich das
Toyota-Emblem befindet.
Wenn der elektronische Schlüssel
erfasst wird, ertönt ein Summer und
der Motorschalter wechselt in den
Modus IGNITION ON.
Wenn das intelligente Zugangs- und Startsystem über die individuelle Anpassung
deaktiviert wurde, wechselt der Motorschalter in den Modus ACCESSORY.
Treten Sie fest das Bremspedal und vergewissern Sie sich, dass
auf dem Multi-Informationsdisplay angezeigt wird.
Drücken Sie den Motorschalter.
Falls sich der Motor weiterhin nicht starten lässt, setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer Ve rtragswerkstatt oder einer anderen qua-
lifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
Starten des Motors
1
2
3
4
