3624-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42755M_(EM)

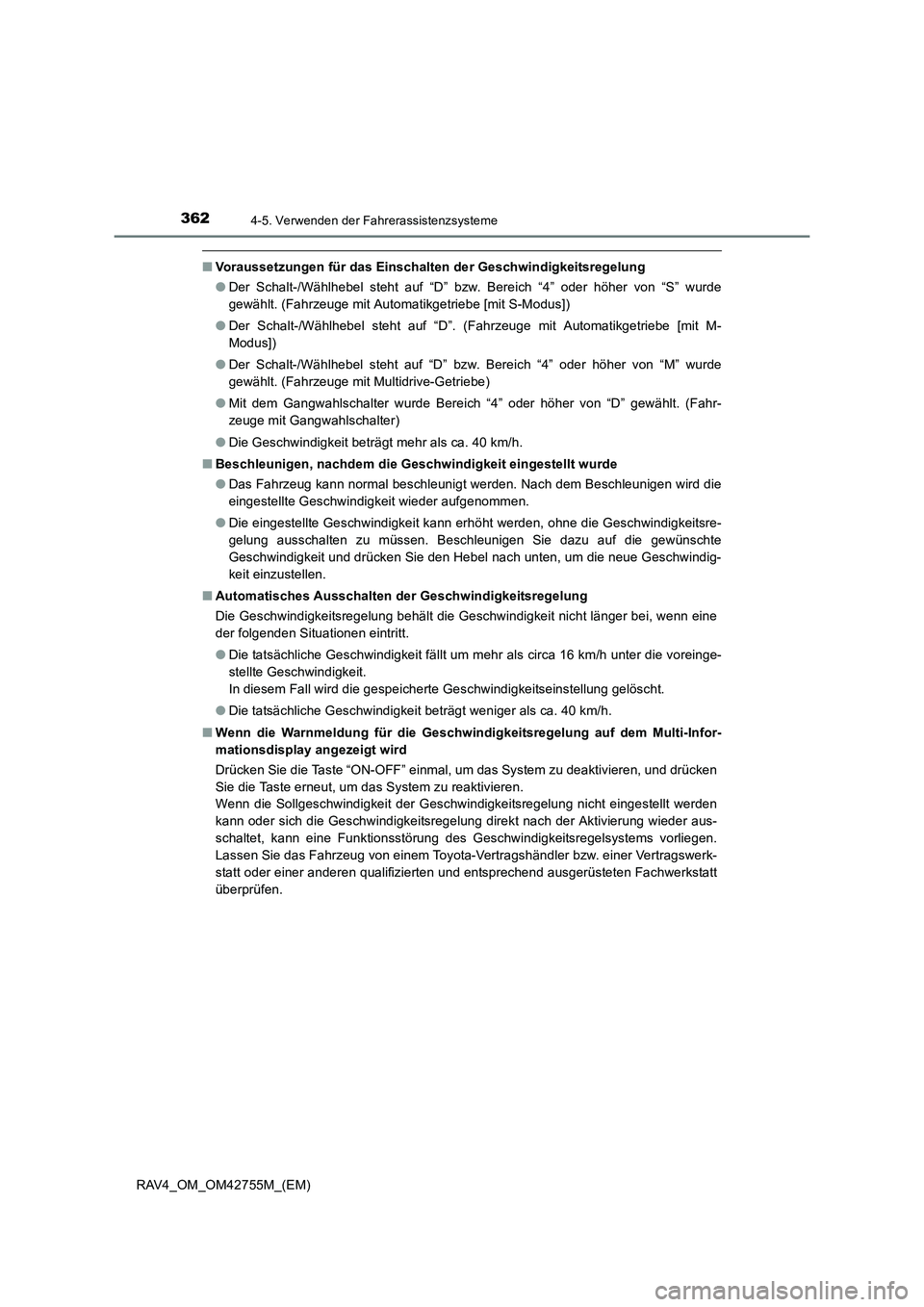

■Voraussetzungen für das Einschalten der Geschwindigkeitsregelung
●Der Schalt-/Wählhebel steht auf “D” bzw. Bereich “4” oder höher von “S” wurde
gewählt. (Fahrzeuge mit Automatikgetriebe [mit S-Modus])
● Der Schalt-/Wählhebel steht auf “D”. (Fahrzeuge mit Automatikgetriebe [mit M-
Modus])
● Der Schalt-/Wählhebel steht auf “D” bzw. Bereich “4” oder höher von “M” wurde
gewählt. (Fahrzeuge mit Multidrive-Getriebe)
● Mit dem Gangwahlschalter wurde Bereich “4” oder höher von “D” gewählt. (Fahr-
zeuge mit Gangwahlschalter)
● Die Geschwindigkeit beträgt mehr als ca. 40 km/h.
■ Beschleunigen, nachdem die Geschwindigkeit eingestellt wurde
●Das Fahrzeug kann normal beschleunigt werden. Nach dem Beschleunigen wird die
eingestellte Geschwindigkeit wieder aufgenommen.
● Die eingestellte Geschwindigkeit kann erhöht werden, ohne die Geschwindigkeitsre-
gelung ausschalten zu müssen. Beschleunigen Sie dazu auf die gewünschte
Geschwindigkeit und drücken Sie den Hebel nach unten, um die neue Geschwindig-
keit einzustellen.
■ Automatisches Ausschalten der Geschwindigkeitsregelung
Die Geschwindigkeitsregelung behält die Geschwindigkeit nicht länger bei, wenn eine
der folgenden Situationen eintritt.
●Die tatsächliche Geschwindigkeit fällt um mehr als circa 16 km/h unter die voreinge-
stellte Geschwindigkeit.
In diesem Fall wird die gespeicherte Geschwindigkeitseinstellung gelöscht.
● Die tatsächliche Geschwindigkeit beträgt weniger als ca. 40 km/h.
■ Wenn die Warnmeldung für die Geschwindigkeitsregelung auf dem Multi-Infor-
mationsdisplay angezeigt wird
Drücken Sie die Taste “ON-OFF” einmal, um das System zu deaktivieren, und drücken
Sie die Taste erneut, um das System zu reaktivieren.
Wenn die Sollgeschwindigkeit der Geschwindigkeitsregelung nicht eingestellt werden
kann oder sich die Geschwindigkeitsregelung direkt nach der Aktivierung wieder aus-
schaltet, kann eine Funktionsstörung des Geschwindigkeitsregelsystems vorliegen.
Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
überprüfen.

3664-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42755M_(EM)

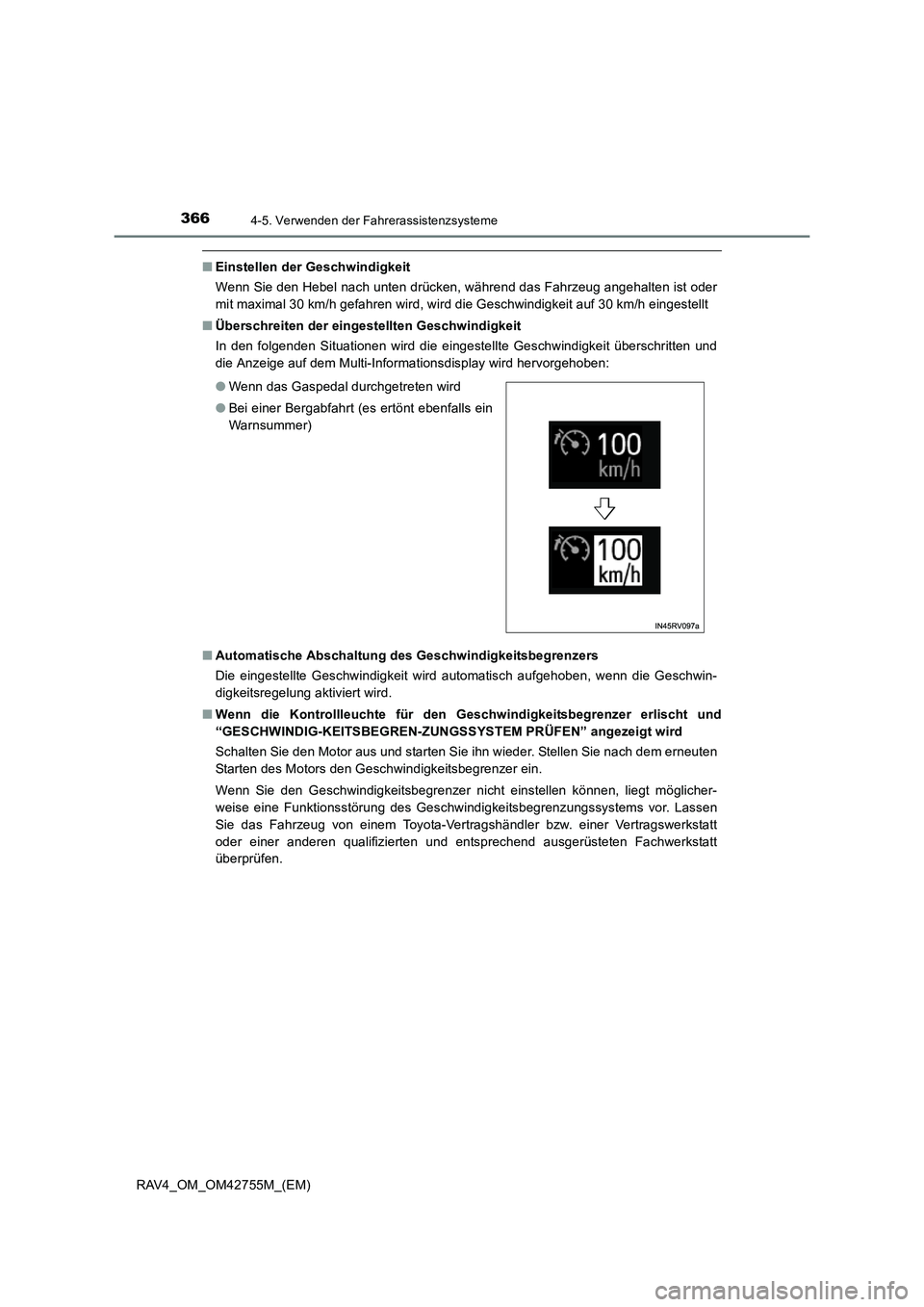

■Einstellen der Geschwindigkeit
Wenn Sie den Hebel nach unten drücken, während das Fahrzeug angehalten ist oder
mit maximal 30 km/h gefahren wird, wird die Geschwindigkeit auf 30 km/h eingestellt
■ Überschreiten der eingestellten Geschwindigkeit
In den folgenden Situationen wird die eingestellte Geschwindigkeit überschritten und
die Anzeige auf dem Multi-Informationsdisplay wird hervorgehoben:
■ Automatische Abschaltung des Geschwindigkeitsbegrenzers
Die eingestellte Geschwindigkeit wird automatisch aufgehoben, wenn die Geschwin-
digkeitsregelung aktiviert wird.
■ Wenn die Kontrollleuchte für den Geschwindigkeitsbegrenzer erlischt und
“GESCHWINDIG-KEITSBEGREN-ZUNGSSYSTEM PRÜFEN” angezeigt wird
Schalten Sie den Motor aus und starten Sie ihn wieder. Stellen Sie nach dem erneuten
Starten des Motors den Geschwindigkeitsbegrenzer ein.
Wenn Sie den Geschwindigkeitsbegrenzer nicht einstellen können, liegt möglicher-
weise eine Funktionsstörung des Geschwindigkeitsbegrenzungssystems vor. Lassen
Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
überprüfen. ●Wenn das Gaspedal durchgetreten wird
● Bei einer Bergabfahrt (es ertönt ebenfalls ein
Warnsummer)

3694-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42755M_(EM)
X8-Sensoren-Typ
Drücken Sie oder auf den Instrumentenschaltern und wählen Sie auf dem Multi-Informationsdisplay.
Drücken Sie oder auf den Instrumentenschaltern, wählen Sie und drücken Sie dann .
Das Symbol wird angezeigt, um den Fahrer zu informieren, dass das System
betriebsfähig ist.
Wenn die Sensoren ein Hindernis erfassen, wird der Fahrer über die folgende
Kontrollleuchte bzw. über die fol genden Anzeigen über die Position und die
Entfernung des Hindernisses informiert.
XToyota-Einparkhilfesensor-Kontrollleuchte (4-Sensoren-Typ)
Fahrzeuganzeige
Anzeige der hinteren Ecke
Anzeige der hinteren Mitte
XMulti-Informationsdisplay (8-Sensoren-Typ)
Betrieb des vorderen Ecksensors
Betrieb des vorderen Mittelsensors
Betrieb der hinteren Ecksensoren
Betrieb des hinteren Mittelsensors
Anzeige
1
2
1
2
3
1
2
3
4

3724-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42755M_(EM)
*1: 4-Sensoren-Typ
*2: Die tatsächlichen Anzeigen können von den hier abgebildeten Anzeigen abwei-chen. ( →S. 369)
*3: Multi-Informationsdisplay
*4: Bildschirm des Navigationssystems oder Multimediasystems
■
Pieptöne und Entfernung zu einem Hindernis
Wenn die Sensoren in Betrieb sind, ertönt ein Warnsummer.
● Mit zunehmender Annäherung an ein Hindernis ertönt der Warnsummer
schneller.
Ab der folgenden Entfernung zum Hindernis gibt der Warnsummer
einen Dauerton ab.
• Vordere Ecksensoren: Ca. 30 cm
• Vordere Mittelsensoren: Ca. 30 cm
• Hintere Ecksensoren: Ca. 30 cm
• Hintere Mittelsensoren: Ca. 35 cm
● Werden 2 oder mehr Hindernisse gleichzeitig erfasst, reagiert das
Warnsummersystem auf das am nächsten liegende Hindernis. Werden
die o. g. Abstände für eines oder beide Hindernisse erreicht, erfolgt ein
wiederholter langer Signalton, gef olgt von schnellen Signaltönen.
Ca. 100 cm
Ca. 150 cm
Ca. 55 cm
Ca. 50 cm
Die Abbildung zeigt die Erfassungsbe-
reiche der Sensoren. Beachten Sie,
dass die Sensoren möglicherweise
Hindernisse, die sehr nahe am Fahr-
zeug sind, nicht erfassen können.
Die Erfassungsbereiche der Sensoren
können sich abhängig von der Form
des Objekts usw. ändern.
*: Falls vorhanden
Erfassungsbereich der Sensoren
1
2
3
4

3754-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42755M_(EM)●
Die folgenden Situationen können während der Verwendung eintreten:
• Abhängig von der Form eines Hindernisses und anderen Faktoren verkürzt sich
der Erfassungsabstand möglicherweise oder es ist überhaupt keine Erfassung
möglich.
• Hindernisse werden eventuell nicht erfasst, wenn sie sich zu nahe am Sensor befinden.
• Es gibt eine kurze Verzögerung zwischen der Erfassung eines Hindernisses und
der Anzeige. Auch bei geringen Geschwindigkeiten besteht die Möglichkeit, dass
ein Hindernis in die Erfassungsbereiche gelangt, bevor die Anzeige erscheint und
der Warnton ertönt.
• Dünne Pfosten oder Gegenstände, die sich unterhalb des Sensors befinden, wer- den bei Annäherung eventuell nicht mehr erfasst, auch wenn sie vorher erfasst
wurden.
• Die Signaltöne können aufgrund der Lautstärke des Audiosystems oder der Luft- stromgeräusche der Klimaanlage manchmal nur schwer zu hören sein.
■ Bei einer Funktionsstörung des Systems
X4-Sensoren-Typ
● Falls die Fahrzeuganzeige weiterhin leuchtet, während die Anzeigen der hinteren
Ecken und der hinteren Mitte blinken und der Störungswarnsummer circa 7 Sekun-
den lang ertönt, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausge-
rüsteten Fachwerkstatt überprüfen.
● Falls die Fahrzeuganzeige sowie die Anzeigen der hinteren Ecken und der hinteren
Mitte blinken und der Störungswarnsummer circa 7 Sekunden lang ertönt, reinigen
Sie die Sensoren mit einem weichen Tuch.
X8-Sensoren-Typ
Eine Meldung wird auf dem Multi-Informationsdisplay angezeigt: →S. 646
■ Persönliche Einstellungen
Sie können die Lautstärke des Warnsummers ändern.
(Anpassbare Funktionen
→S. 755)
WARNUNG
■Bei Verwendung des Toyota-Einparkhilfesensors
Beachten Sie folgende Vorsichtsmaßregeln.
Anderenfalls kann das Fahrzeug möglicherweise nicht sicher gefahren werden, was
zu einem Unfall führen kann.
●Verwenden Sie die Sensoren nicht bei Geschwindigkeiten über 10 km/h.
● Die Erfassungsbereiche und Reaktionszeiten der Sensoren sind begrenzt. Stellen
Sie beim Fahren immer sicher, dass die Umgebungsbereiche des Fahrzeugs (ins-
besondere die Seiten des Fahrzeugs) sicher sind. Fahren Sie langsam und ver-
wenden Sie das Bremspedal, um die Geschwindigkeit unter Kontrolle zu halten.
● Bringen Sie keine Zubehörteile in den Erfassungsbereichen der Sensoren an.

3844-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42755M_(EM)■

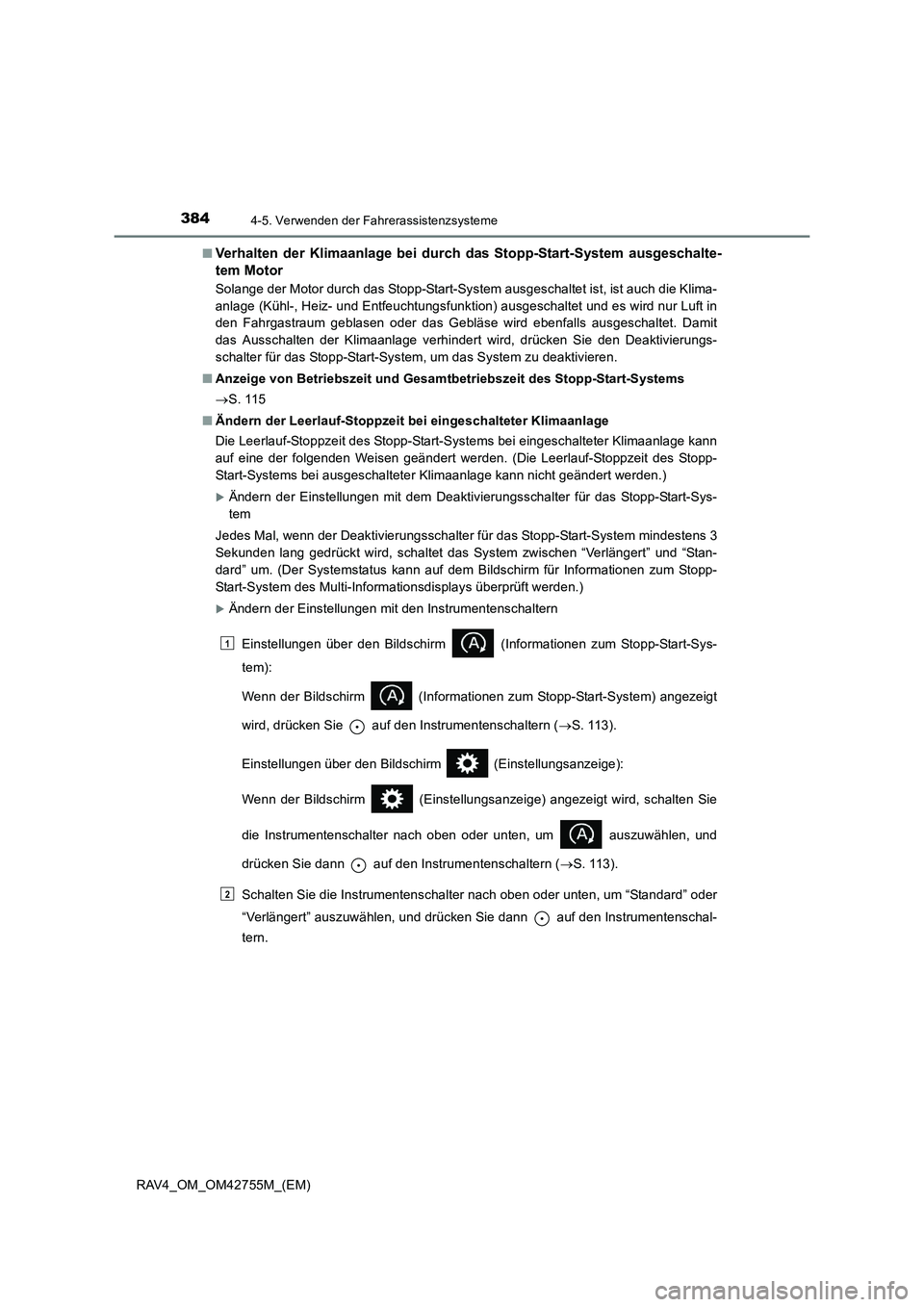

Verhalten der Klimaanlage bei durch das Stopp-Start-System ausgeschalte-
tem Motor
Solange der Motor durch das Stopp-Start-System ausgeschaltet ist, ist auch die Klima-
anlage (Kühl-, Heiz- und Entfeuchtungsfunktion) ausgeschaltet und es wird nur Luft in
den Fahrgastraum geblasen oder das Gebläse wird ebenfalls ausgeschaltet. Damit
das Ausschalten der Klimaanlage verhindert wird, drücken Sie den Deaktivierungs-
schalter für das Stopp-Start-System, um das System zu deaktivieren.
■ Anzeige von Betriebszeit und Gesamtbetriebszeit des Stopp-Start-Systems
→S. 115
■ Ändern der Leerlauf-Stoppzeit bei eingeschalteter Klimaanlage
Die Leerlauf-Stoppzeit des Stopp-Start-Systems bei eingeschalteter Klimaanlage kann
auf eine der folgenden Weisen geändert werden. (Die Leerlauf-Stoppzeit des Stopp-
Start-Systems bei ausgeschalteter Klimaanlage kann nicht geändert werden.)
XÄndern der Einstellungen mit dem Deaktivierungsschalter für das Stopp-Start-Sys-
tem
Jedes Mal, wenn der Deaktivierungsschalter für das Stopp-Start-System mindestens 3
Sekunden lang gedrückt wird, schaltet das System zwischen “Verlängert” und “Stan-
dard” um. (Der Systemstatus kann auf dem Bildschirm für Informationen zum Stopp-
Start-System des Multi-Informationsdisplays überprüft werden.)
XÄndern der Einstellungen mit den Instrumentenschaltern
Einstellungen über den Bildschirm (Informationen zum Stopp-Start-Sys-
tem):
Wenn der Bildschirm (Informationen zum Stopp-Start-System) angezeigt
wird, drücken Sie auf den Instrumentenschaltern ( →S. 113).
Einstellungen über den Bildschirm (Einstellungsanzeige):
Wenn der Bildschirm (Einstellungsanzeige) angezeigt wird, schalten Sie
die Instrumentenschalter nach oben oder unten, um auszuwählen, und
drücken Sie dann auf den Instrumentenschaltern ( →S. 113).
Schalten Sie die Instrumentenschalter nach oben oder unten, um “Standard” oder
“Verlängert” auszuwählen, und drücken Sie dann auf den Instrumentenschal-
tern.
1
2

3864-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42755M_(EM)■

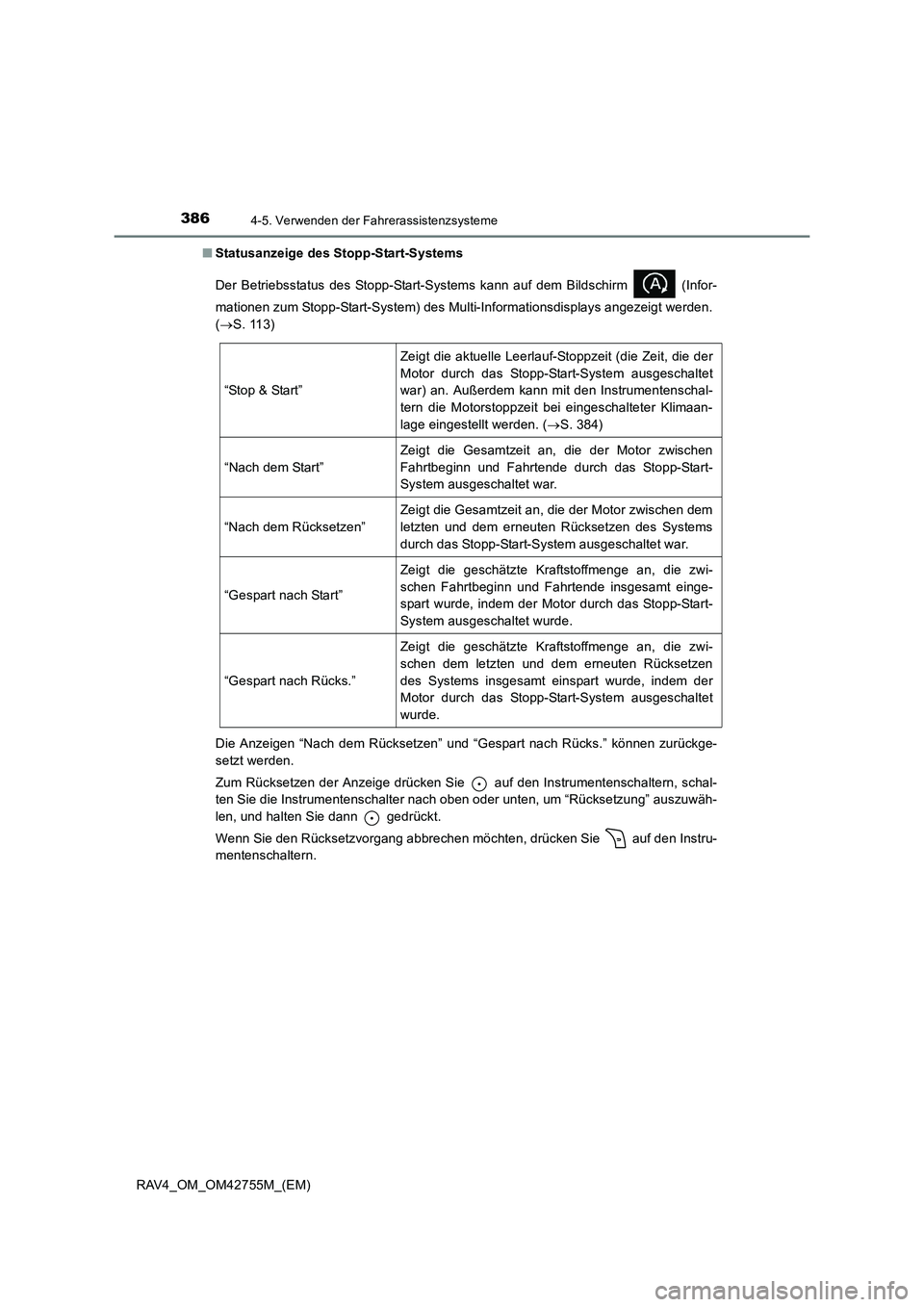

Statusanzeige des Stopp-Start-Systems
Der Betriebsstatus des Stopp-Start-Systems kann auf dem Bildschirm (Infor-
mationen zum Stopp-Start-System) des Multi-Informationsdisplays angezeigt werden.
(→ S. 113)
Die Anzeigen “Nach dem Rücksetzen” und “Gespart nach Rücks.” können zurückge-
setzt werden.
Zum Rücksetzen der Anzeige drücken Sie auf den Instrumentenschaltern, schal-
ten Sie die Instrumentenschalter nach oben oder unten, um “Rücksetzung” auszuwäh-
len, und halten Sie dann gedrückt.
Wenn Sie den Rücksetzvorgang abbrechen möchten, drücken Sie auf den Instru-
mentenschaltern.
“Stop & Start” Zeigt die aktuelle Leerlauf-Stoppzeit (die Zeit, die der
Motor durch das Stopp-Start-System ausgeschaltet
war) an. Außerdem kann mit den Instrumentenschal-
tern die Motorstoppzeit bei eingeschalteter Klimaan-
lage eingestellt werden. (
→S. 384)
“Nach dem Start” Zeigt die Gesamtzeit an, die der Motor zwischen
Fahrtbeginn und Fahrtende durch das Stopp-Start-
System ausgeschaltet war.
“Nach dem Rücksetzen” Zeigt die Gesamtzeit an, die der Motor zwischen dem
letzten und dem erneuten Rücksetzen des Systems
durch das Stopp-Start-System ausgeschaltet war.
“Gespart nach Start” Zeigt die geschätzte Kraftstoffmenge an, die zwi-
schen Fahrtbeginn und Fahrtende insgesamt einge-
spart wurde, indem der Motor durch das Stopp-Start-
System ausgeschaltet wurde.
“Gespart nach Rücks.” Zeigt die geschätzte Kraftstoffmenge an, die zwi-
schen dem letzten und dem erneuten Rücksetzen
des Systems insgesamt einspart wurde, indem der
Motor durch das Stopp-Start-System ausgeschaltet
wurde.

3874-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42755M_(EM)■

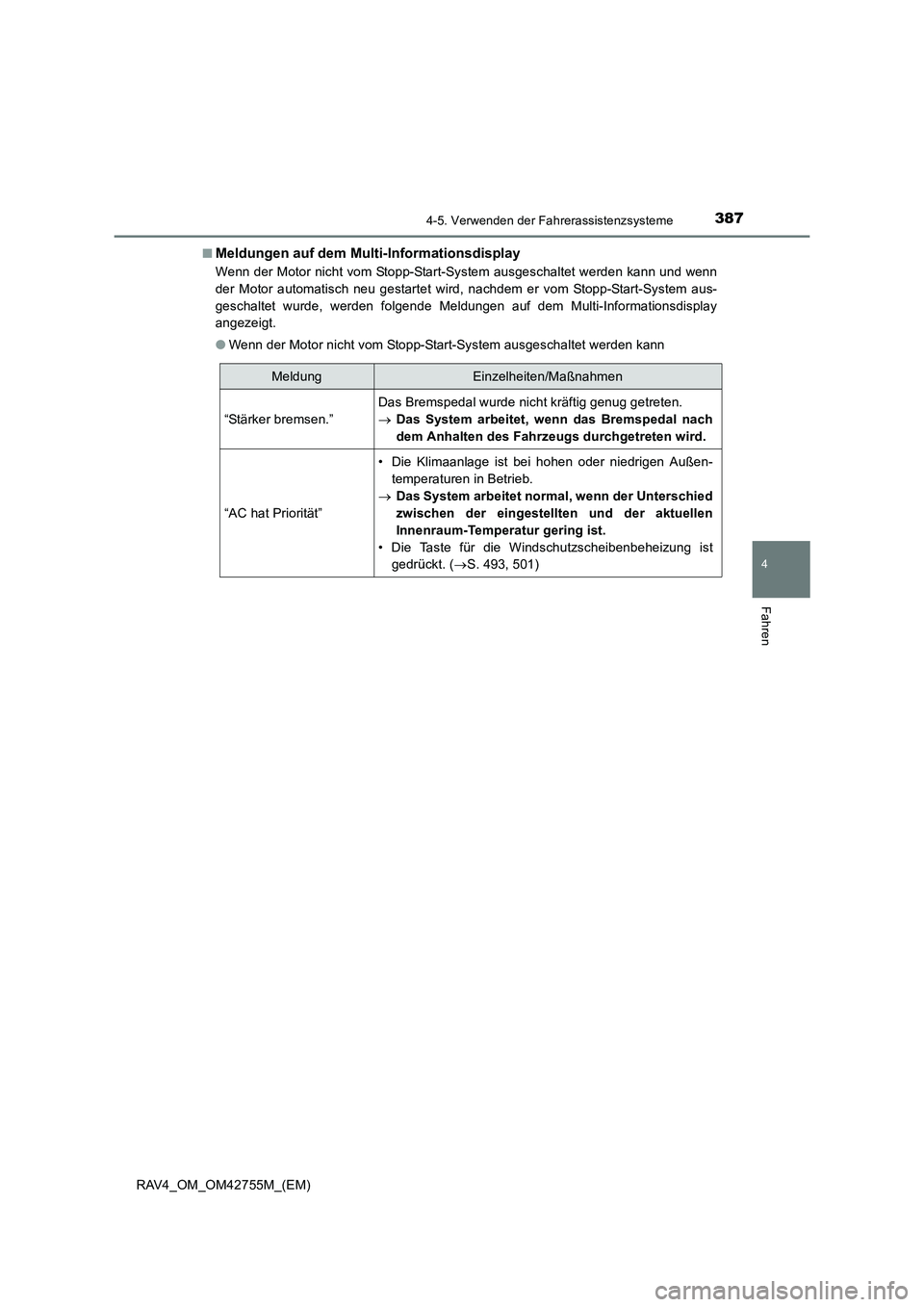

Meldungen auf dem Multi-Informationsdisplay
Wenn der Motor nicht vom Stopp-Start-System ausgeschaltet werden kann und wenn
der Motor automatisch neu gestartet wird, nachdem er vom Stopp-Start-System aus-
geschaltet wurde, werden folgende Meldungen auf dem Multi-Informationsdisplay
angezeigt.
●
Wenn der Motor nicht vom Stopp-Start-System ausgeschaltet werden kann
MeldungEinzelheiten/Maßnahmen
“Stärker bremsen.”
Das Bremspedal wurde nicht kräftig genug getreten.
→ Das System arbeitet, wenn das Bremspedal nach
dem Anhalten des Fahrzeugs durchgetreten wird.
“AC hat Priorität”
• Die Klimaanlage ist bei hohen oder niedrigen Außen-
temperaturen in Betrieb.
→ Das System arbeitet normal, wenn der Unterschied
zwischen der eingestellten und der aktuellen
Innenraum-Temperatur gering ist.
• Die Taste für die Windschutzscheibenbeheizung ist gedrückt. ( →S. 493, 501)
