2017 TOYOTA RAV4 display

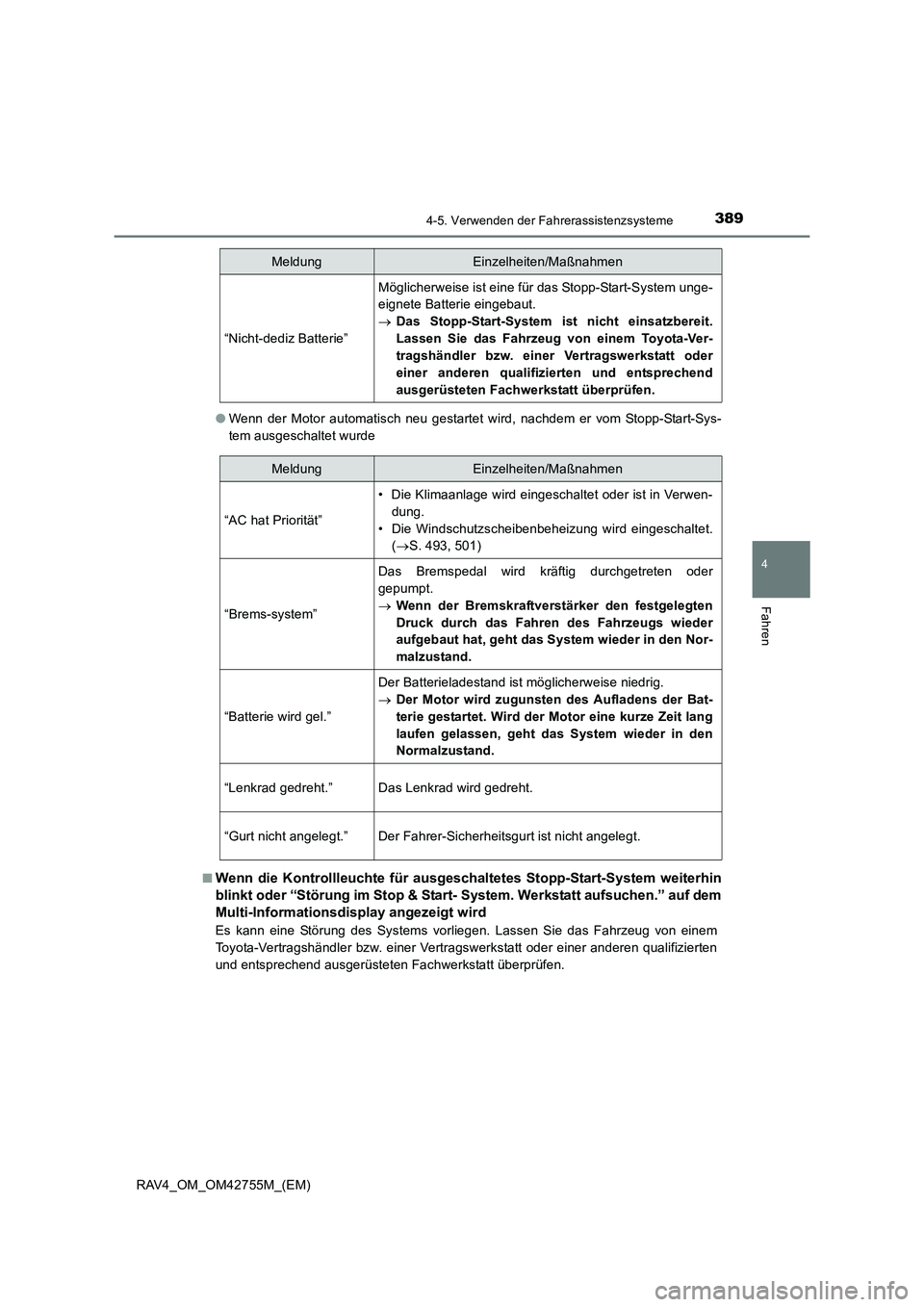

3894-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42755M_(EM)●
Wenn der Motor automatisch neu gestartet wird, nachdem er vom Stopp-Start-Sys-
tem ausgeschaltet wurde
■
Wenn die Kontrollleuchte für ausgeschaltetes Stopp-Start-System weiterhin
blinkt oder “Störung im Stop & Start- System. Werkstatt aufsuchen.” auf dem
Multi-Informationsdisplay angezeigt wird
Es kann eine Störung des Systems vorliegen. Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten
und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
“Nicht-dediz Batterie”
Möglicherweise ist eine für das Stopp-Start-System unge-
eignete Batterie eingebaut.
→ Das Stopp-Start-System ist nicht einsatzbereit.
Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
MeldungEinzelheiten/Maßnahmen
“AC hat Priorität”
• Die Klimaanlage wird eingeschaltet oder ist in Verwen-
dung.
• Die Windschutzscheibenbeheizung wird eingeschaltet. (→ S. 493, 501)
“Brems-system”
Das Bremspedal wird kräftig durchgetreten oder
gepumpt.
→ Wenn der Bremskraftverstärker den festgelegten
Druck durch das Fahren des Fahrzeugs wieder
aufgebaut hat, geht das System wieder in den Nor-
malzustand.
“Batterie wird gel.”
Der Batterieladestand ist möglicherweise niedrig.
→Der Motor wird zugunsten des Aufladens der Bat-
terie gestartet. Wird der Motor eine kurze Zeit lang
laufen gelassen, geht das System wieder in den
Normalzustand.
“Lenkrad gedreht.”Das Lenkrad wird gedreht.
“Gurt nicht angelegt.”Der Fahrer-Sicherheitsgurt ist nicht angelegt.
MeldungEinzelheiten/Maßnahmen

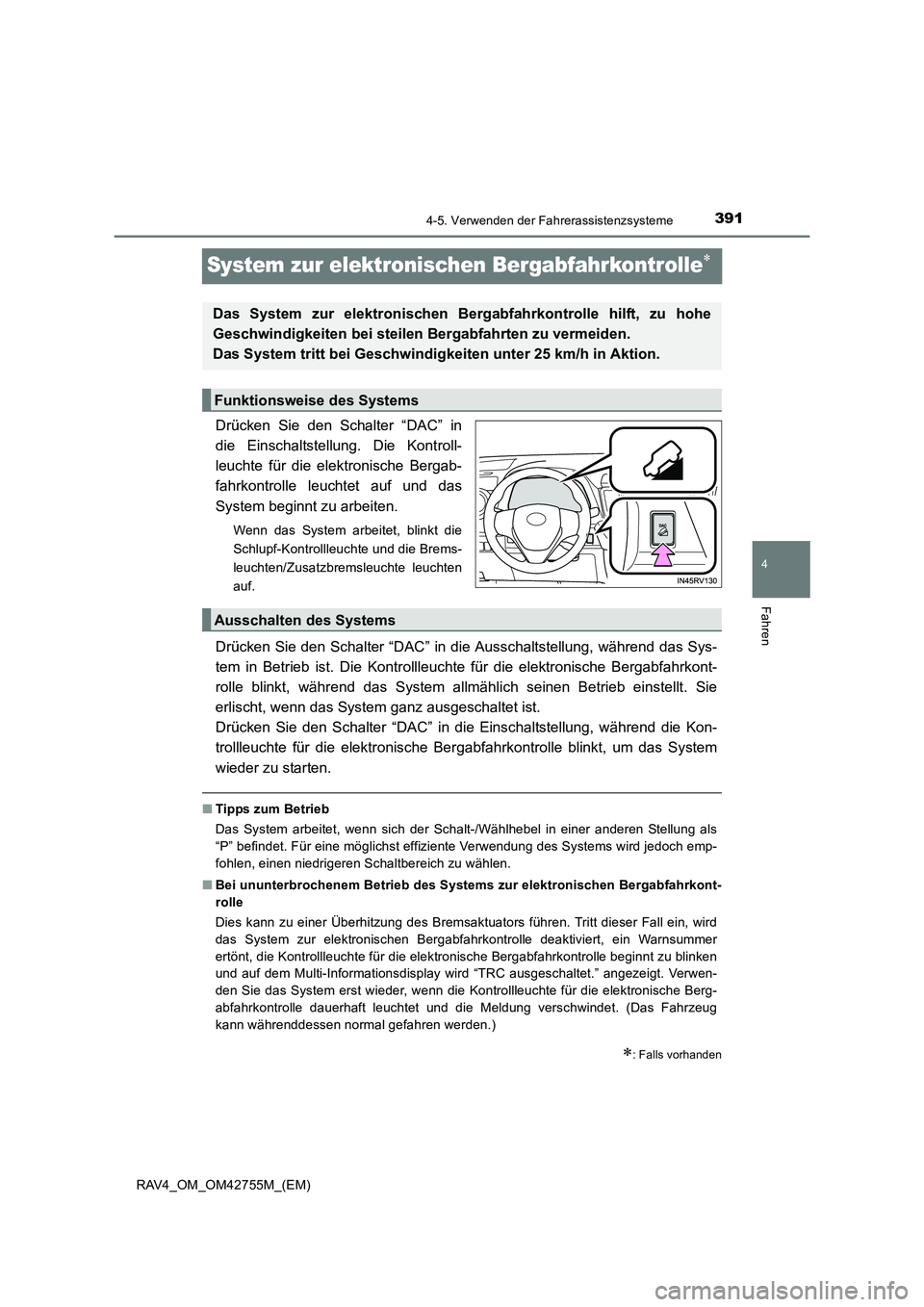

391
4
4-5. Verwenden der Fahrerassistenzsysteme
Fahren
RAV4_OM_OM42755M_(EM)
System zur elektronischen Bergabfahrkontrolle∗
Drücken Sie den Schalter “DAC” in
die Einschaltstellung. Die Kontroll-
leuchte für die elektronische Bergab-
fahrkontrolle leuchtet auf und das
System beginnt zu arbeiten.
Wenn das System arbeitet, blinkt die
Schlupf-Kontrollleuchte und die Brems-
leuchten/Zusatzbremsleuchte leuchten
auf.
Drücken Sie den Schalter “DAC” in die Ausschaltstellung, während das Sys-
tem in Betrieb ist. Die Kontrollleuchte für die elektronische Bergabfahrkont-
rolle blinkt, während das System allmählich seinen Betrieb einstellt. Sie
erlischt, wenn das System ganz ausgeschaltet ist.
Drücken Sie den Schalter “DAC” in die Einschaltstellung, während die Kon-
trollleuchte für die elektronische Bergabfahrkontrolle blinkt, um das System
wieder zu starten.
■Tipps zum Betrieb
Das System arbeitet, wenn sich der Schalt-/Wählhebel in einer anderen Stellung als
“P” befindet. Für eine möglichst effiziente Verwendung des Systems wird jedoch emp-
fohlen, einen niedrigeren Schaltbereich zu wählen.
■ Bei ununterbrochenem Betrieb des Systems zur elektronischen Bergabfahrkont-
rolle
Dies kann zu einer Überhitzung des Bremsaktuators führen. Tritt dieser Fall ein, wird
das System zur elektronischen Bergabfahrkontrolle deaktiviert, ein Warnsummer
ertönt, die Kontrollleuchte für die elektronische Bergabfahrkontrolle beginnt zu blinken
und auf dem Multi-Informationsdisplay wird “TRC ausgeschaltet.” angezeigt. Verwen-
den Sie das System erst wieder, wenn die Kontrollleuchte für die elektronische Berg-
abfahrkontrolle dauerhaft leuchtet und die Meldung verschwindet. (Das Fahrzeug
kann währenddessen normal gefahren werden.)
∗: Falls vorhanden
Das System zur elektronischen Berg abfahrkontrolle hilft, zu hohe
Geschwindigkeiten bei steilen Bergabfahrten zu vermeiden.
Das System tritt bei Geschwindigkeiten unter 25 km/h in Aktion.
Funktionsweise des Systems
Ausschalten des Systems

393
4
4-5. Verwenden der Fahrerassistenzsysteme
Fahren
RAV4_OM_OM42755M_(EM)
BSM (Spurwechsel-Assistent)∗
Der Spurwechsel-Assistent vereint 2 Funktionen in einem System:
●Spurwechsel-Assistent
Dieser Assistent unterstützt den Fahrer bei der Entscheidung über den
besten Zeitpunkt für einen Spurwechsel
● Ausparkhilfe
Diese unterstützt den Fahrer beim Zurücksetzen
Beide Funktionen verwenden dieselben Sensoren.
Bildschirm zum Ein-/Ausschalten und Kontrollleuchte des Spurwechsel-
Assistenten
Der Spurwechsel-Assistent kann über das Multi-Informationsdisplay ein- und aus-
geschaltet werden. Wenn das System eingeschaltet wird, leuchtet die Kontroll-
leuchte auf dem Multi-Informationsdisplay auf. Der Spurwechsel-Assistent und die
Ausparkhilfe werden gleichzeitig ein- und ausgeschaltet.
Außenspiegel-Anzeigen
Spurwechsel-Assistent:
Wenn ein Fahrzeug im toten Winkel erfasst wird, leuchtet die Außenspiegel-
Anzeige auf, solange der Blinkerhebel nicht betätigt wird. Wird der Blinkerhebel zu
dieser Seite hin betätigt, blinkt die Außenspiegel-Anzeige.
Ausparkhilfe:
Wenn sich hinter dem Fahrzeug von rechts oder links ein anderes Fahrzeug nähert,
blinken die Außenspiegel-Anzeigen.
∗: Falls vorhanden
Die Funktionen des Spurwechsel-Assistenten im Überblick
1
2

3944-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42755M_(EM)
Warnsummer der Ausparkhilfe (nur für diese Funktion)
Wenn sich hinter dem Fahrzeug von rechts oder links ein anderes Fahrzeug nähert,
ertönt hinter dem linken Rücksitz ein Warnsummer.
Drücken Sie oder auf den Instrumentenschaltern und wählen Sie auf dem Multi-Informationsdisplay.
Drücken Sie oder auf den Instrumentenschaltern, wählen Sie und drücken Sie dann .
■Sichtbarkeit der Außenspiegel-Anzeigen
Unter starker Sonneneinstrahlung ist die Außenspiegel-Anzeige eventuell schwer zu
erkennen.
■ Wahrnehmung des Warnsummers der Ausparkhilfe
Bei lauten Hintergrundgeräuschen, z. B. bei hoher Audiolautstärke, ist der Warnsum-
mer der Ausparkhilfe möglicherweise schlecht zu hören.
■ Bei einer Funktionsstörung des Spurwechsel-Assistenten
Wird aus einem der folgenden Gründe eine Systemstörung erfasst, werden Warnmel-
dungen angezeigt: ( →S. 650, 651)
● Es liegt eine Funktionsstörung der Sensoren vor
● Die Sensoren sind verschmutzt
● Die Außentemperatur ist extrem hoch oder niedrig
● Die Sensorspannung ist ungewöhnlich
Ein-/Ausschalten des Spurwechsel-Assistenten
3
1
2

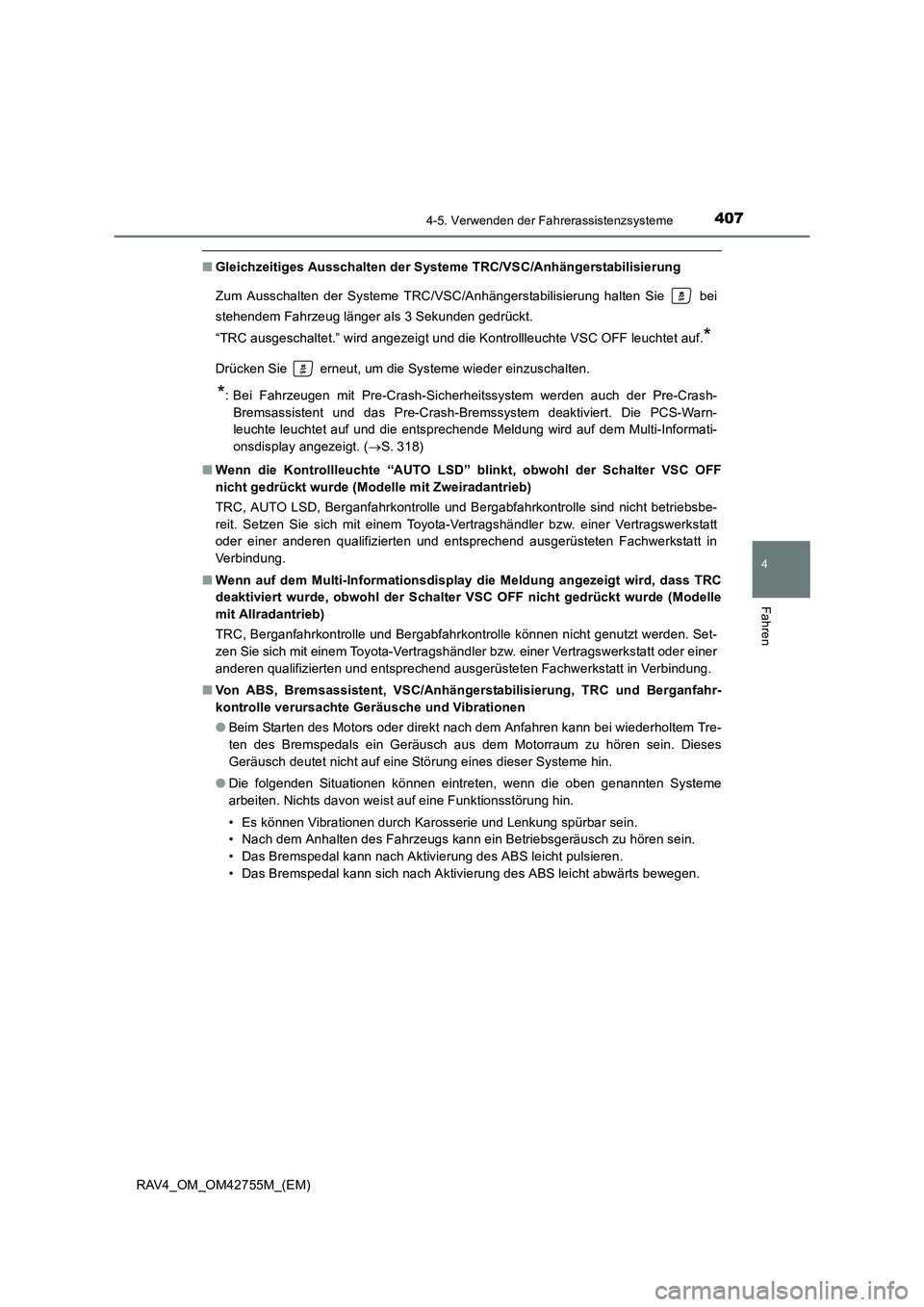

4074-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42755M_(EM)
■Gleichzeitiges Ausschalten der Systeme TRC/VSC/Anhängerstabilisierung
Zum Ausschalten der Systeme TRC/VSC/Anhängerstabilisierung halten Sie bei
stehendem Fahrzeug länger als 3 Sekunden gedrückt.
“TRC ausgeschaltet.” wird angezeigt und die Kontrollleuchte VSC OFF leuchtet auf.
*
Drücken Sie erneut, um die Systeme wieder einzuschalten.
*: Bei Fahrzeugen mit Pre-Crash-Sicherheitssystem werden auch der Pre-Crash-
Bremsassistent und das Pre-Crash-Bremssystem deaktiviert. Die PCS-Warn-
leuchte leuchtet auf und die entsprechende Meldung wird auf dem Multi-Informati-
onsdisplay angezeigt. ( →S. 318)
■ Wenn die Kontrollleuchte “AUTO LSD” blinkt, obwohl der Schalter VSC OFF
nicht gedrückt wurde (Modelle mit Zweiradantrieb)
TRC, AUTO LSD, Berganfahrkontrolle und Bergabfahrkontrolle sind nicht betriebsbe-
reit. Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in
Verbindung.
■ Wenn auf dem Multi-Informationsdisplay die Meldung angezeigt wird, dass TRC
deaktiviert wurde, obwohl der Schalter VSC OFF nicht gedrückt wurde (Modelle
mit Allradantrieb)
TRC, Berganfahrkontrolle und Bergabfahrkontrolle können nicht genutzt werden. Set-
zen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
■ Von ABS, Bremsassistent, VSC/Anhängerstabilisierung, TRC und Berganfahr-
kontrolle verursachte Geräusche und Vibrationen
●Beim Starten des Motors oder direkt nach dem Anfahren kann bei wiederholtem Tre-
ten des Bremspedals ein Geräusch aus dem Motorraum zu hören sein. Dieses
Geräusch deutet nicht auf eine Störung eines dieser Systeme hin.
● Die folgenden Situationen können eintreten, wenn die oben genannten Systeme
arbeiten. Nichts davon weist auf eine Funktionsstörung hin.
• Es können Vibrationen durch Karosserie und Lenkung spürbar sein.
• Nach dem Anhalten des Fahrzeugs kann ein Betriebsgeräusch zu hören sein.
• Das Bremspedal kann nach Aktivierung des ABS leicht pulsieren.
• Das Bremspedal kann sich nach Aktivierung des ABS leicht abwärts bewegen.

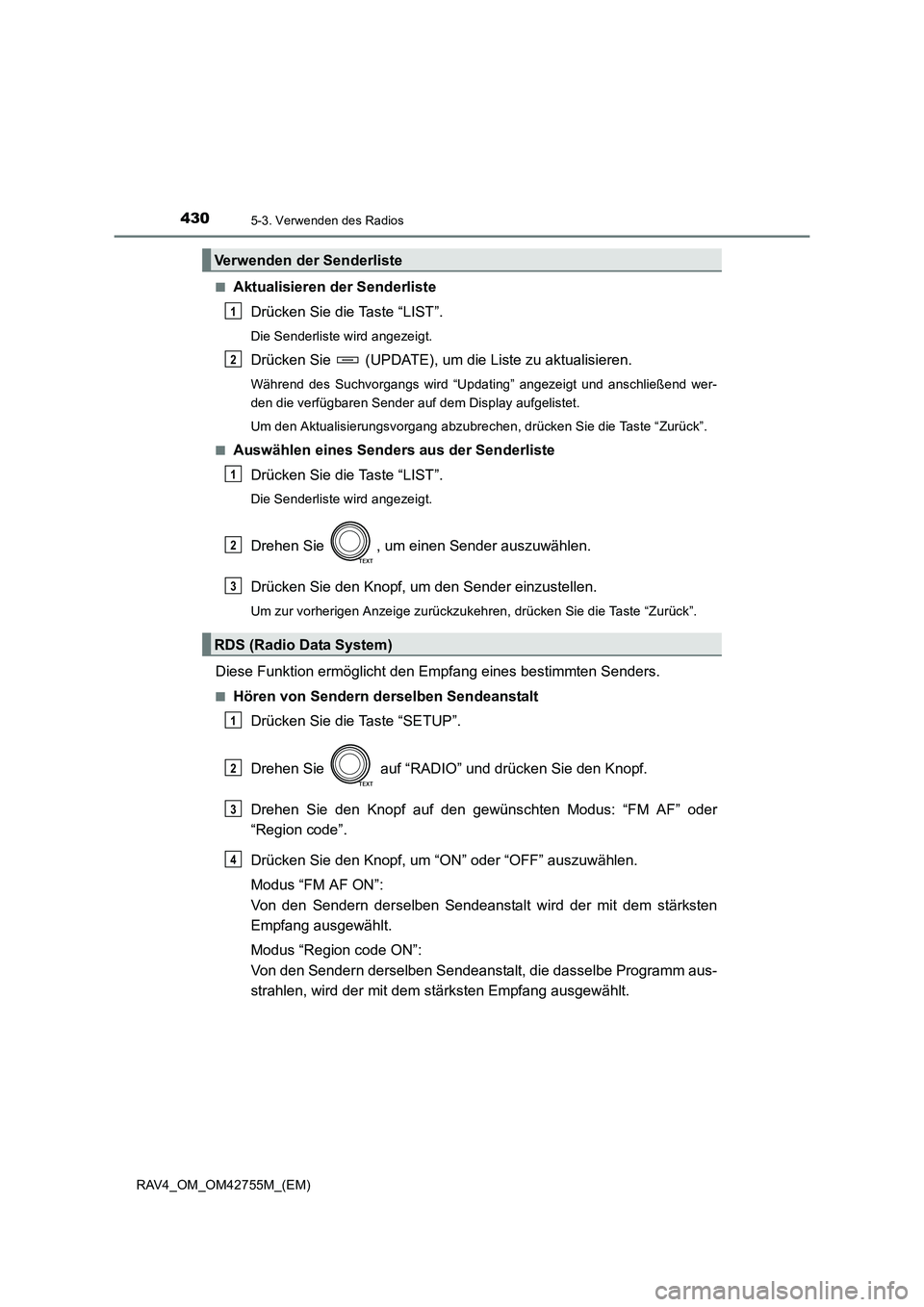

4305-3. Verwenden des Radios
RAV4_OM_OM42755M_(EM)■
Aktualisieren der Senderliste
Drücken Sie die Taste “LIST”.
Die Senderliste wird angezeigt.
Drücken Sie (UPDATE), um die Liste zu aktualisieren.
Während des Suchvorgangs wird “Updating” angezeigt und anschließend wer-
den die verfügbaren Sender auf dem Display aufgelistet.
Um den Aktualisierungsvorgang abzubrechen, drücken Sie die Taste “Zurück”.
■
Auswählen eines Senders aus der Senderliste Drücken Sie die Taste “LIST”.
Die Senderliste wird angezeigt.
Drehen Sie , um einen Sender auszuwählen.
Drücken Sie den Knopf, um den Sender einzustellen.
Um zur vorherigen Anzeige zurückzukehren, drücken Sie die Taste “Zurück”.
Diese Funktion ermöglicht den Empfang eines bestimmten Senders.
■Hören von Sendern derselben SendeanstaltDrücken Sie die Taste “SETUP”.
Drehen Sie auf “RADIO” und drücken Sie den Knopf.
Drehen Sie den Knopf auf den gewünschten Modus: “FM AF” oder
“Region code”.
Drücken Sie den Knopf, um “ON” oder “OFF” auszuwählen.
Modus “FM AF ON”:
Von den Sendern derselben Sendeanstalt wird der mit dem stärksten
Empfang ausgewählt.
Modus “Region code ON”:
Von den Sendern derselben Sendeanstalt, die dasselbe Programm aus-
strahlen, wird der mit dem stärksten Empfang ausgewählt.
Verwenden der Senderliste
RDS (Radio Data System)
1
2
1
2
3
1
2
3
4

4595-6. Verwenden von Bluetooth®- Geräten
5
Audiosystem
RAV4_OM_OM42755M_(EM)
Bluetooth®-Verbindungsstatus
Wird “BT” nicht angezeigt, kann
Bluetooth®-Audio/-Telefon nicht ver-
wendet werden.
Anzeigen des Einrichtungsmenüs
Auswahl von Elementen wie
Menüs und Nummern
Drehen: Auswahl eines Elements
Drücken: Eingabe des gewählten Elements
Gedrückt halten: Anzeigen von Informationen, die zu lang sind, um im
Ganzen auf dem Display angezeigt werden zu können (je nach Typ des
Bluetooth
®-Audiosystems)
Abnehmen-Taste
Einschalten der Freisprecheinrichtung/Tätigen eines Anrufs
Auflegen-Taste
Ausschalten der Freisprecheinrichtung/Beenden oder Ablehnen eines Anrufs
Auswahl von Kurzwahlen
Display
Anzeige von Meldungen, Namen, Nummern usw.
Kleinbuchstaben und Sonderzeichen können nicht angezeigt werden.
■
Mikrofon
Beim Telefonieren können Sie das
Mikrofon benutzen.
Die Stimme des anderen Teilneh-
mers können Sie über die Laut-
sprecher hören.
Um die Freisprecheinrichtung nut-
zen zu können, müssen Sie Ihr
Bluetooth
®-Telefon im System
anmelden. ( →S. 463)
Audiosystem
1
2
3
4
5
6
7

4605-6. Verwenden von Bluetooth®- Geräten
RAV4_OM_OM42755M_(EM)
*: Bluetooth ist eine eingetragene Marke der Bluetooth SIG, Inc.
Menüliste für Bluetooth®-Audio/-Telefon
Erstes MenüZweites MenüDrittes MenüFunktionsbeschreibung
“Bluetooth*”
“Pairing” -Anmelden eines
Bluetooth® -Geräts
“List Phone” -Auflisten der angemel-
deten Mobiltelefone
“List Audio” -Auflisten der angemel-
deten tragbaren Player
“Passkey” - Ändern des Passcodes
“BT Power” -Ein- oder Ausschalten
der automatischen Ver-
bindung des Geräts
“Bluetooth
* info” “Device Name” “Device Address”
Anzeigen des Gerätes-
tatus
“Display setting” - Ein- oder Ausschalten
der Anzeige zur Bestä-
tigung der automati-
schen Verbindung des
Geräts
“Initialize” “Sound setting”
“Car device info”
“All initialize” Initialisieren der Ein-
stellungen
