2153-5. Öffnen und Schließen von Fenstern und Schiebedach
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42755M_(EM)■
Warnfunktion für offenes Schiebedach
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Ein Warnsummer ertönt und auf dem Multi-Informationsdisplay wird eine Meldung
angezeigt, wenn der Motorschalter in Stellung “LOCK” geschaltet und bei geöffnetem
Schiebedach die Fahrertür geöffnet wird.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Ein Warnsummer ertönt und auf dem Multi-Informationsdisplay wird eine Meldung
angezeigt, wenn der Motorschalter ausgeschaltet und bei geöffnetem Schiebedach
die Fahrertür geöffnet wird.
■ Wenn die Batterie abgeklemmt wird oder das Schiebedach nicht ordnungsgemäß
schließt
Das Schiebedach muss initialisiert werden, damit ein ordnungsgemäßer Betrieb
gewährleistet ist.
Schalten Sie den Motorschalter in Stellung “ON” (Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) bzw. in den Modus IGNITION ON (Fahrzeuge mit intelli-
gentem Zugangs- und Startsystem).
Halten Sie den Schalter “CLOSE” oder “UP” gedrückt, bis die folgende Bewegung
beendet ist.
Das Schiebedach wird aufgestellt und bleibt für mindestens 1 Sekunde in dieser
Stellung. Danach wird es abgesenkt, geöffnet und vollständig geschlossen.
Lassen Sie den Schalter los und drücken Sie ihn dann erneut, um die ordnungsge-
mäße Funktion sicherzustellen.
Bewegt sich das Schiebedach nicht automatisch, führen Sie das komplette Verfahren
erneut durch.
■ Persönliche Einstellungen
Sie können Einstellungen (z. B. für die Warnfunktion für offenes Schiebdach) ändern.
(Anpassbare Funktionen: →S. 754)
1
2
3

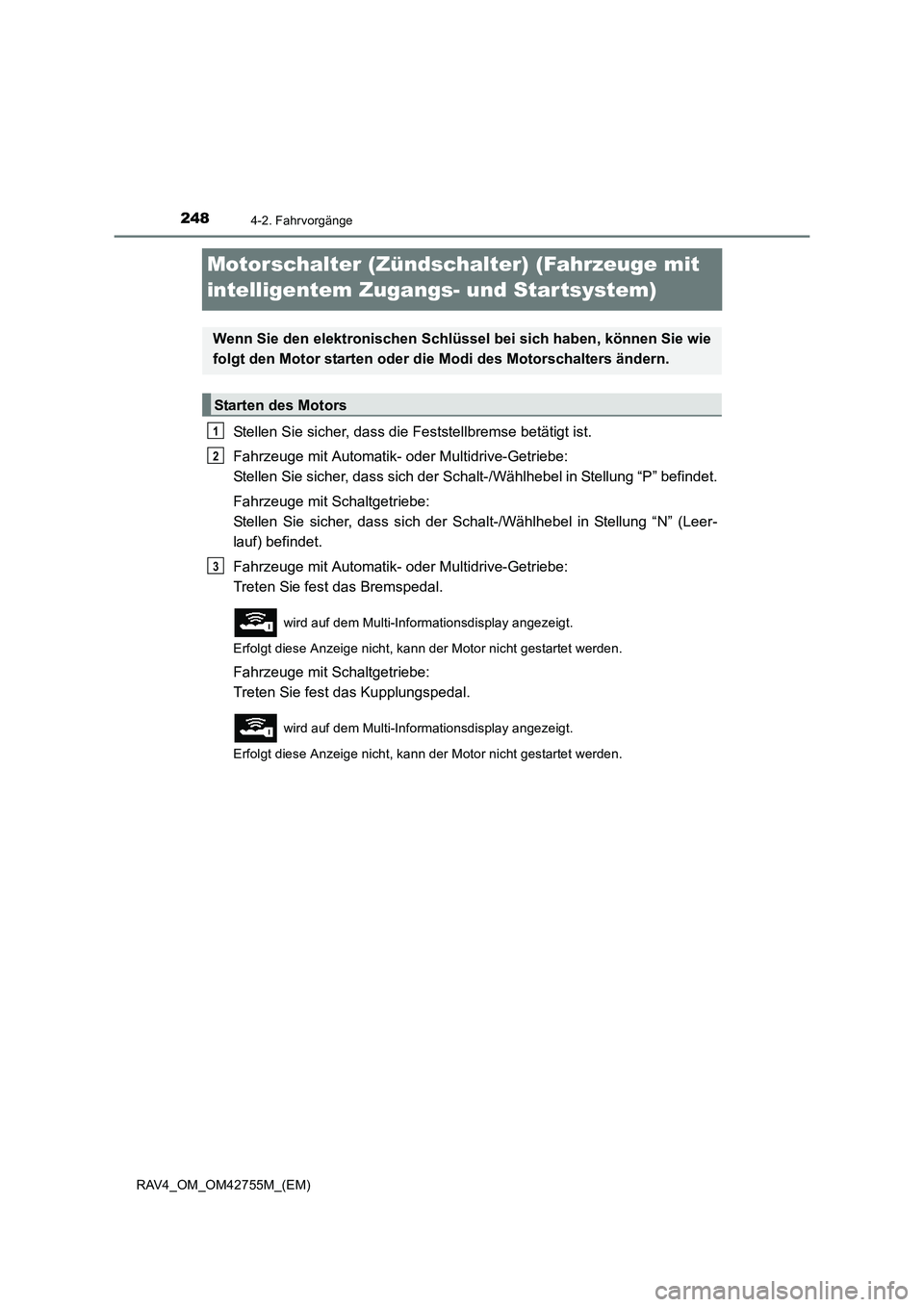

2484-2. Fahrvorgänge
RAV4_OM_OM42755M_(EM)
Motorschalter (Zündschalter) (Fahrzeuge mit
intelligentem Zugangs- und Star tsystem)
Stellen Sie sicher, dass die Feststellbremse betätigt ist.
Fahrzeuge mit Automatik- oder Multidrive-Getriebe:
Stellen Sie sicher, dass sich der Schalt-/Wählhebel in Stellung “P” befindet.
Fahrzeuge mit Schaltgetriebe:
Stellen Sie sicher, dass sich der Sc halt-/Wählhebel in Stellung “N” (Leer-
lauf) befindet.
Fahrzeuge mit Automatik- oder Multidrive-Getriebe:
Treten Sie fest das Bremspedal.
wird auf dem Multi-Informationsdisplay angezeigt.
Erfolgt diese Anzeige nicht, kann der Motor nicht gestartet werden.
Fahrzeuge mit Schaltgetriebe:
Treten Sie fest das Kupplungspedal.
wird auf dem Multi-Informationsdisplay angezeigt.
Erfolgt diese Anzeige nicht, kann der Motor nicht gestartet werden.
Wenn Sie den elektronischen Schlüssel bei sich haben, können Sie wie
folgt den Motor starten oder die Modi des Motorschalters ändern.
Starten des Motors
1
2
3

2504-2. Fahrvorgänge
RAV4_OM_OM42755M_(EM)
Die Modi können durch Drücken des Motorschalters bei losgelassenem
Bremspedal (Automatikgetriebe oder Multidrive-Getriebe) bzw. losgelasse-
nem Kupplungspedal (Schaltgetriebe) geänder t werden. (Bei jedem Drücken
des Schalters wird der Modus geändert.)
Aus
*
Die Warnblinkanlage kann eingeschal-
tet werden.
Das Multi-Informationsdisplay wird
nicht angezeigt.
Modus ACCESSORY
Einige der elektrischen Bauteile, wie z.
B. das Audiosystem, können verwen-
det werden.
Auf dem Multi-Informationsdisplay wird
“POWER ON” angezeigt.
Modus IGNITION ON
Alle elektrischen Bauteile können ver-
wendet werden.
Auf dem Multi-Informationsdisplay wird
“POWER ON” angezeigt.
*: Fahrzeuge mit Automatik- oder Multidrive-Getriebe: Wenn sich der Schalt-/Wählhe-bel beim Ausschalten des Motors in einer anderen Stellung als “P” befindet, wird
der Motorschalter nicht ausgeschaltet, sondern in den Modus ACCESSORY ver-
setzt.
Ändern der Modi des Motorschalters
1
2
3

2514-2. Fahrvorgänge
4
Fahren
RAV4_OM_OM42755M_(EM)
Wenn der Motor ausgeschaltet wird, während sich der Schalt-/Wählhebel in
einer anderen Stellung als “P” befindet, wird der Motorschalter nicht ausge-
schaltet, sondern in den Modus ACCESSORY versetzt. Gehen Sie wie folgt
vor, um den Schalter auszuschalten:Stellen Sie sicher, dass die Feststellbremse betätigt ist.
Schalten Sie den Schalt-/Wählhebel auf “P”.
Stellen Sie sicher, dass “Stromversorgung ausschalten.” auf dem Multi-
Informationsdisplay angezeigt wird, und drücken Sie den Motorschalter
einmal.
Stellen Sie sicher, dass “Stromversorgung ausschalten.” auf dem Multi-
Informationsdisplay erloschen ist.
■Abschaltautomatik
XFahrzeuge mit Automatik- oder Multidrive-Getriebe
Wenn sich das Fahrzeug länger als 20 Minuten im Modus ACCESSORY oder länger
als eine Stunde bei Schalt-/Wählhebelstellung “P” (und ausgeschaltetem Motor) im
Modus IGNITION ON befindet, wird der Motorschalter automatisch ausgeschaltet.
Trotzdem kann diese Funktion ein Entladen der Batterie nicht vollständig verhindern.
Lassen Sie das Fahrzeug nicht für längere Zeit mit dem Motorschalter im Modus
ACCESSORY oder IGNITION ON stehen, wenn der Motor nicht läuft.
XFahrzeuge mit Schaltgetriebe
Wenn sich das Fahrzeug länger als 20 Minuten im Modus ACCESSORY oder länger
als eine Stunde (bei ausgeschaltetem Motor) im Modus IGNITION ON befindet, wird
der Motorschalter automatisch ausgeschaltet. Trotzdem kann diese Funktion ein Ent-
laden der Batterie nicht vollständig verhindern. Lassen Sie das Fahrzeug nicht für län-
gere Zeit mit dem Motorschalter im Modus ACCESSORY oder IGNITION ON stehen,
wenn der Motor nicht läuft.
■ Entladung der Batterie des elektronischen Schlüssels
→S. 175
■ Umstände, die die Funktion beeinflussen
→S. 172
■ Anmerkungen zur Zugangsfunktion
→S. 173
Wenn der Motor bei einer anderen Sc halt-/Wählhebelstellung als “P” aus-
geschaltet wird (nur Fahrzeuge mit Automatik- oder Multidrive-Getriebe)
1
2
3
4

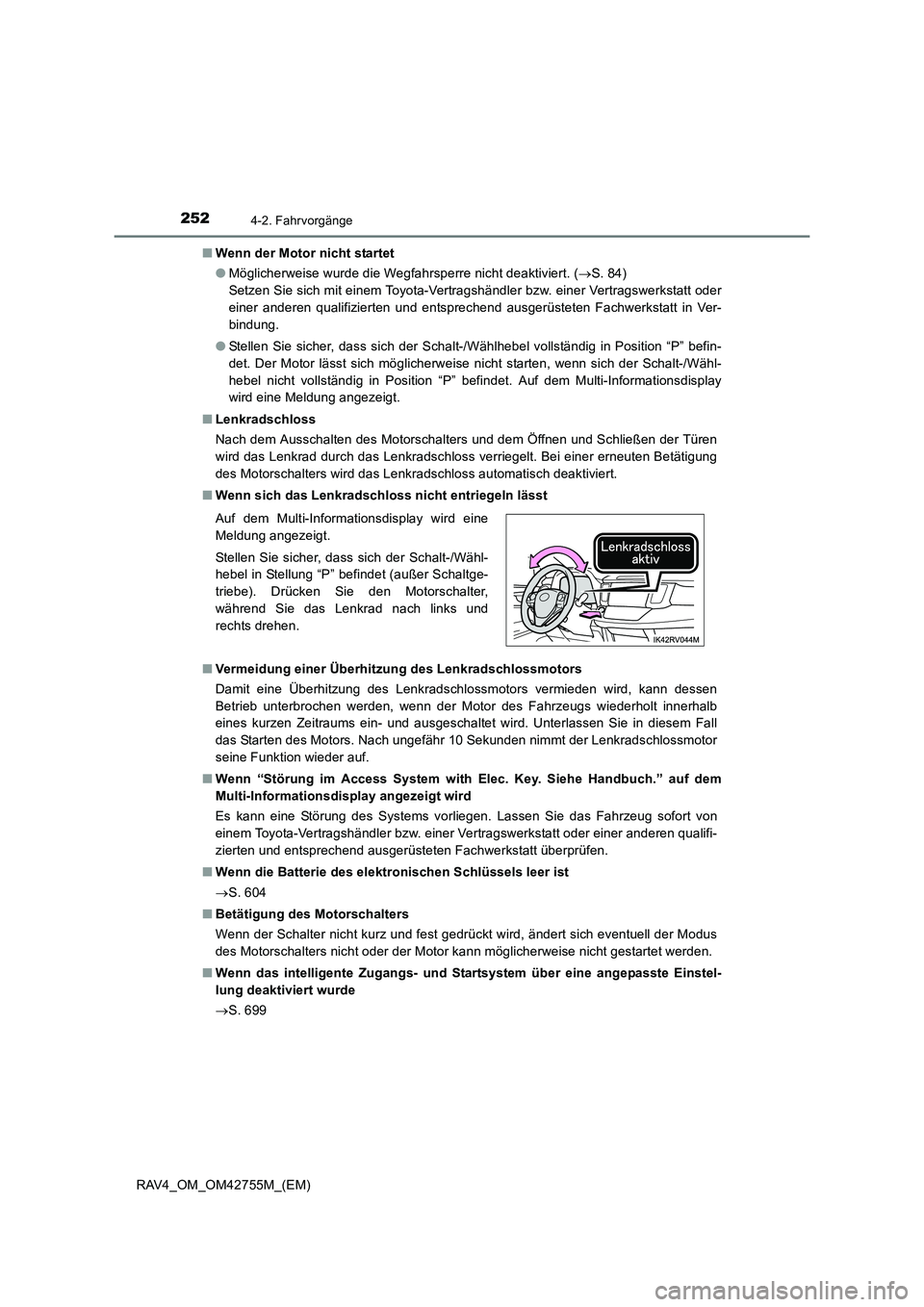

2524-2. Fahrvorgänge
RAV4_OM_OM42755M_(EM)■
Wenn der Motor nicht startet
●Möglicherweise wurde die Wegfahrsperre nicht deaktiviert. ( →S. 84)
Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Ver-
bindung.
● Stellen Sie sicher, dass sich der Schalt-/Wählhebel vollständig in Position “P” befin-
det. Der Motor lässt sich möglicherweise nicht starten, wenn sich der Schalt-/Wähl-
hebel nicht vollständig in Position “P” befindet. Auf dem Multi-Informationsdisplay
wird eine Meldung angezeigt.
■ Lenkradschloss
Nach dem Ausschalten des Motorschalters und dem Öffnen und Schließen der Türen
wird das Lenkrad durch das Lenkradschloss verriegelt. Bei einer erneuten Betätigung
des Motorschalters wird das Lenkradschloss automatisch deaktiviert.
■ Wenn sich das Lenkradschloss nicht entriegeln lässt
■ Vermeidung einer Überhitzung des Lenkradschlossmotors
Damit eine Überhitzung des Lenkradschlossmotors vermieden wird, kann dessen
Betrieb unterbrochen werden, wenn der Motor des Fahrzeugs wiederholt innerhalb
eines kurzen Zeitraums ein- und ausgeschaltet wird. Unterlassen Sie in diesem Fall
das Starten des Motors. Nach ungefähr 10 Sekunden nimmt der Lenkradschlossmotor
seine Funktion wieder auf.
■ Wenn “Störung im Access System with Elec. Key. Siehe Handbuch.” auf dem
Multi-Informationsdisplay angezeigt wird
Es kann eine Störung des Systems vorliegen. Lassen Sie das Fahrzeug sofort von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifi-
zierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
■ Wenn die Batterie des elektronischen Schlüssels leer ist
→S. 604
■ Betätigung des Motorschalters
Wenn der Schalter nicht kurz und fest gedrückt wird, ändert sich eventuell der Modus
des Motorschalters nicht oder der Motor kann möglicherweise nicht gestartet werden.
■ Wenn das intelligente Zugangs- und Startsystem über eine angepasste Einstel-
lung deaktiviert wurde
→S. 699
Auf dem Multi-Informationsdisplay wird eine
Meldung angezeigt.
Stellen Sie sicher, dass sich der Schalt-/Wähl-
hebel in Stellung “P” befindet (außer Schaltge-
triebe). Drücken Sie den Motorschalter,
während Sie das Lenkrad nach links und
rechts drehen.

2544-2. Fahrvorgänge
RAV4_OM_OM42755M_(EM)
HINWEIS
■So verhindern Sie ein Entladen der Batterie
●Lassen Sie den Motorschalter nicht für längere Zeit im Modus ACCESSORY oder
IGNITION ON, wenn der Motor nicht läuft.
● Wenn “POWER ON” auf dem Multi-Informationsdisplay angezeigt wird, ist der
Motorschalter nicht ausgeschaltet. Verlassen Sie das Fahrzeug erst, wenn Sie den
Motorschalter ausgeschaltet haben.
● Fahrzeuge mit Automatik- oder Multidrive-Getriebe: Schalten Sie den Motor nicht
aus, wenn sich der Schalt-/Wählhebel in einer anderen Stellung als “P” befindet.
Wenn der Motor bei einer anderen Schalt-/Wählhebelstellung ausgeschaltet wird,
wird der Motorschalter nicht ausgeschaltet, sondern in den Modus ACCESSORY
versetzt. Bleibt das Fahrzeug im Modus ACCESSORY, kann sich die Batterie ent-
laden.
■ Beim Starten des Motors
●Drehen Sie einen kalten Motor nicht hoch.
● Bei Startschwierigkeiten oder häufigem Absterben des Motors lassen Sie Ihr Fahr-
zeug sofort überprüfen.
■ Symptome, die auf eine Funktionsstörung des Motorschalters hindeuten
Wenn der Motorschalter anders zu funktionieren scheint als üblich und beispiels-
weise leicht klemmt, liegt eventuell eine Funktionsstörung vor. Setzen Sie sich
umgehend mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Ver-
bindung.

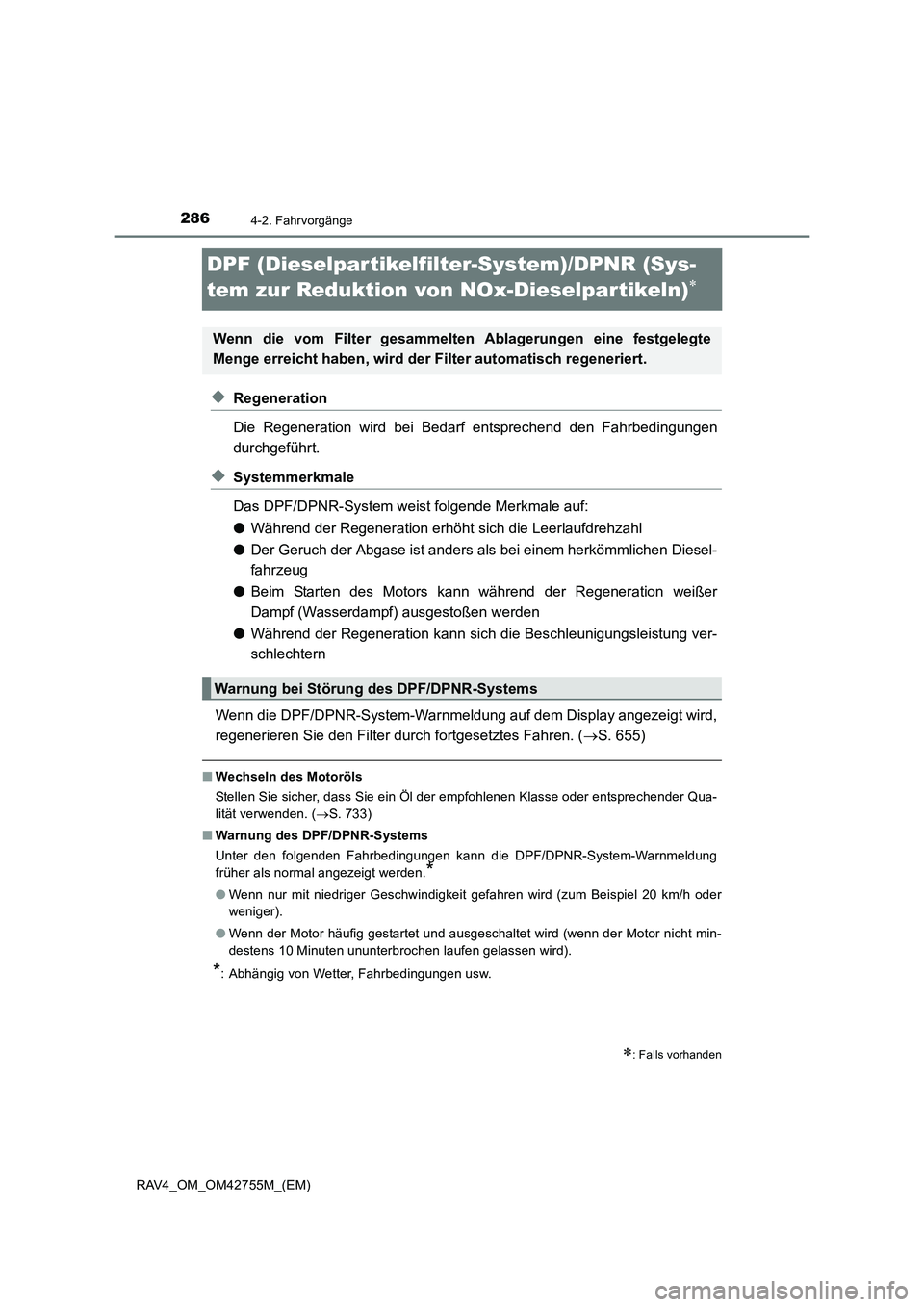

2864-2. Fahrvorgänge
RAV4_OM_OM42755M_(EM)
DPF (Dieselpar tikelfilter-System)/DPNR (Sys-
tem zur Reduktion von NOx-Dieselpartikeln)
∗
◆Regeneration
Die Regeneration wird bei Bedarf entsprechend den Fahrbedingungen
durchgeführt.
◆Systemmerkmale
Das DPF/DPNR-System weist folgende Merkmale auf:
●Während der Regeneration erhöht sich die Leerlaufdrehzahl
● Der Geruch der Abgase ist anders als bei einem herkömmlichen Diesel-
fahrzeug
● Beim Starten des Motors kann während der Regeneration weißer
Dampf (Wasserdampf) ausgestoßen werden
● Während der Regeneration kann sich die Beschleunigungsleistung ver-
schlechtern
Wenn die DPF/DPNR-System-Warnmeldun g auf dem Display angezeigt wird,
regenerieren Sie den Filter durch fortgesetztes Fahren. ( →S. 655)
■ Wechseln des Motoröls
Stellen Sie sicher, dass Sie ein Öl der empfohlenen Klasse oder entsprechender Qua-
lität verwenden. ( →S. 733)
■ Warnung des DPF/DPNR-Systems
Unter den folgenden Fahrbedingungen kann die DPF/DPNR-System-Warnmeldung
früher als normal angezeigt werden.
*
●Wenn nur mit niedriger Geschwindigkeit gefahren wird (zum Beispiel 20 km/h oder
weniger).
● Wenn der Motor häufig gestartet und ausgeschaltet wird (wenn der Motor nicht min-
destens 10 Minuten ununterbrochen laufen gelassen wird).
*: Abhängig von Wetter, Fahrbedingungen usw.
∗: Falls vorhanden
Wenn die vom Filter gesammelten Ablagerungen eine festgelegte
Menge erreicht haben, wird der Filter automatisch regeneriert.
Warnung bei Störung des DPF/DPNR-Systems

3224-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42755M_(EM)■
Aktivieren/Deaktivieren des
Pre-Crash-Sicherheitssystems
Drücken Sie oder auf den Instrumentenschaltern und wählen
Sie auf dem Multi-Informationsdisplay.
Drücken Sie oder auf den Instrumentenschaltern und wählen
Sie , und drücken Sie anschließend .
Wählen Sie und drücken Sie anschließend .
Das System wird bei jedem Drücken von aktiviert oder deaktiviert.
Das System wird automatisch jedes Mal aktiviert, wenn der Motorschalter in den
Modus IGNITION ON geschaltet wird.
Wenn das System deaktiviert wird,
leuchtet die PCS-Warnleuchte auf
und eine Meldung wird auf dem
Multi-Informationsdisplay ange-
zeigt.
Ändern der Einstellungen des Pre-Crash-Sicherheitssystems
1
2
