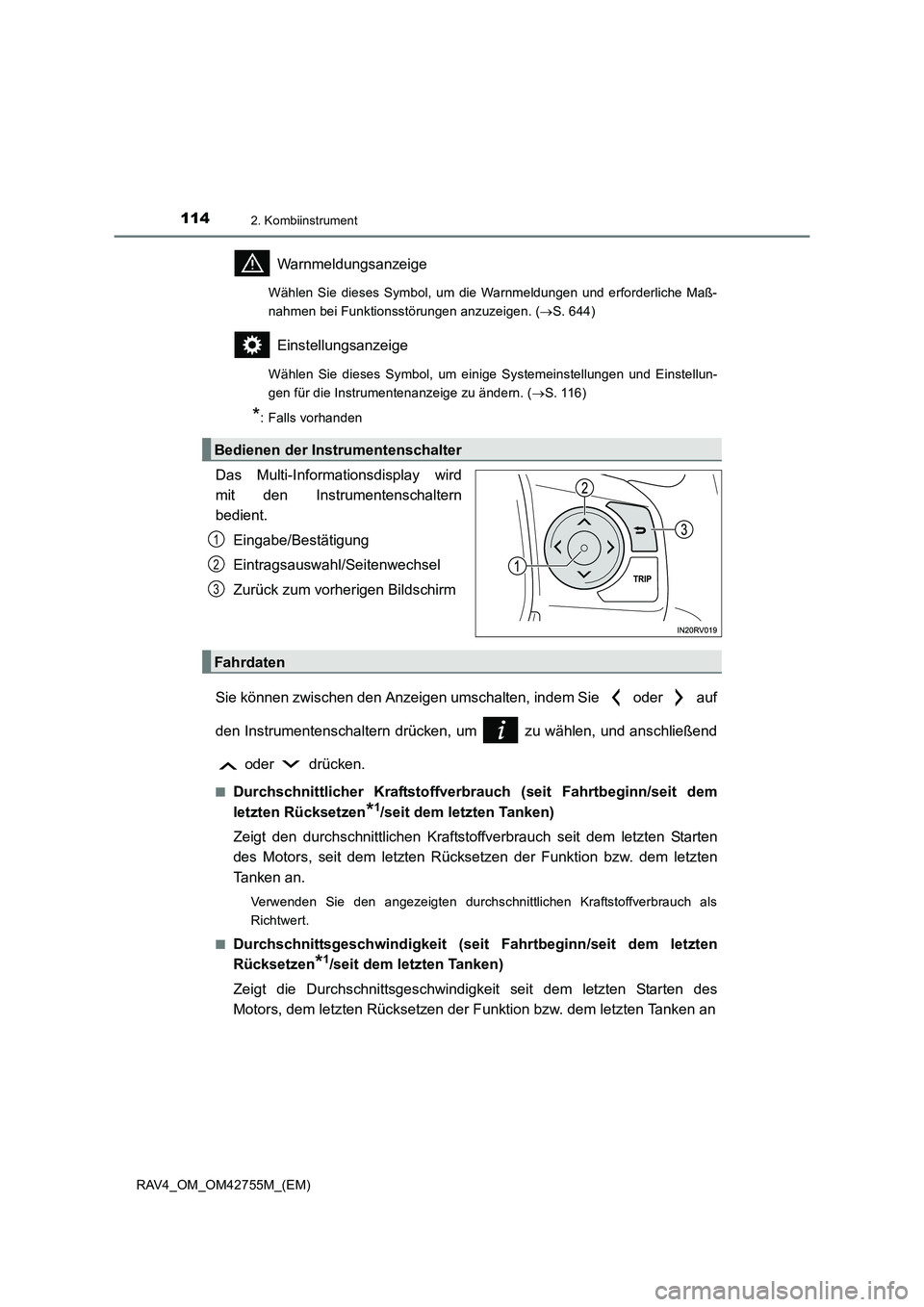

1142. Kombiinstrument
RAV4_OM_OM42755M_(EM)
Warnmeldungsanzeige
Wählen Sie dieses Symbol, um die Warnmeldungen und erforderliche Maß-
nahmen bei Funktionsstörungen anzuzeigen. (→S. 644)
Einstellungsanzeige
Wählen Sie dieses Symbol, um einige Systemeinstellungen und Einstellun-
gen für die Instrumentenanzeige zu ändern. ( →S. 116)
*: Falls vorhanden
Das Multi-Informationsdisplay wird
mit den Instrumentenschaltern
bedient.
Eingabe/Bestätigung
Eintragsauswahl/Seitenwechsel
Zurück zum vorherigen Bildschirm
Sie können zwischen den Anzeigen umschalten, indem Sie oder auf
den Instrumentenschaltern drücken, um zu wählen, und anschließend oder drücken.
■Durchschnittlicher Kraftstoffverbr auch (seit Fahrtbeginn/seit dem
letzten Rücksetzen
*1/seit dem letzten Tanken)
Zeigt den durchschnittlichen Kraftstoffverbrauch seit dem letzten Starten
des Motors, seit dem letzten Rücksetzen der Funktion bzw. dem letzten
Tanken an.
Verwenden Sie den angezeigten durchschnittlichen Kraftstoffverbrauch als
Richtwert.
■
Durchschnittsgeschwindigkeit (seit Fahrtbeginn/seit dem letzten
Rücksetzen
*1/seit dem letzten Tanken)
Zeigt die Durchschnittsgeschwindigkeit seit dem letzten Starten des
Motors, dem letzten Rücksetzen der Funktion bzw. dem letzten Tanken an
Bedienen der Instrumentenschalter
1
2
3
Fahrdaten

1172. Kombiinstrument
2
Kombiinstrument
RAV4_OM_OM42755M_(EM)
●Instrumenteneinstellungen
• Sprache
Wählen Sie diesen Eintrag, um die auf dem Display angezeigte Sprache zu
ändern.
• Einheiten Wählen Sie diesen Eintrag, um die Maßeinheit für den Kraftstoffverbrauch zu
ändern.
• Kontrollleuchte für umweltfreundliche Fahrweise Wählen Sie diesen Eintrag, um die Kontrollleuchte für umweltfreundliche
Fahrweise zu aktivieren oder zu deaktivieren.
• Pop-up-Anzeige Wählen Sie diesen Eintrag, um die Pop-up-Anzeigen, die in bestimmten Situ-
ationen angezeigt werden können, zu aktivieren oder zu deaktivieren.
• Akzentfarbe Wählen Sie diesen Eintrag, um die Akzentfarben auf dem Bildschirm, z. B.
die Farbe des Cursors, zu ändern.
• Standardeinstellungen Gespeicherte oder geänderte Instrumenteneinstellungen werden gelöscht
oder auf die Standardeinstellungen zurückgesetzt.
*: Falls vorhanden
■Systemprüfungsanzeige
Nachdem der Motorschalter in den Modus IGNITION ON geschaltet wurde, wird ein
Startbild angezeigt, während der Systembetrieb überprüft wird. Wenn die Systemprü-
fung abgeschlossen ist, wird wieder der normale Bildschirm angezeigt.
■ Anzeige des Allradantriebs mit dynamischer Drehmomentsteuerung
Zeigt den Betriebsstatus des Allradantriebs mit dynamischer Drehmomentsteuerung,
die Ausrichtung der Vorderreifen (Winkel) und den Beschleunigungskraft-Zustand an.
Anzeige der Ausrichtung der Vorderreifen
Zeigt die geschätzte Ausrichtung der Vorder-
reifen an.
Anzeige der Antriebsmomentverteilung
Zeigt den Anteil des übertragenen Antriebs-
moments an.
Anzeige der Beschleunigungskraft
Zeigt den aktuellen Beschleunigungskraft-
Zustand an.
1
2
3

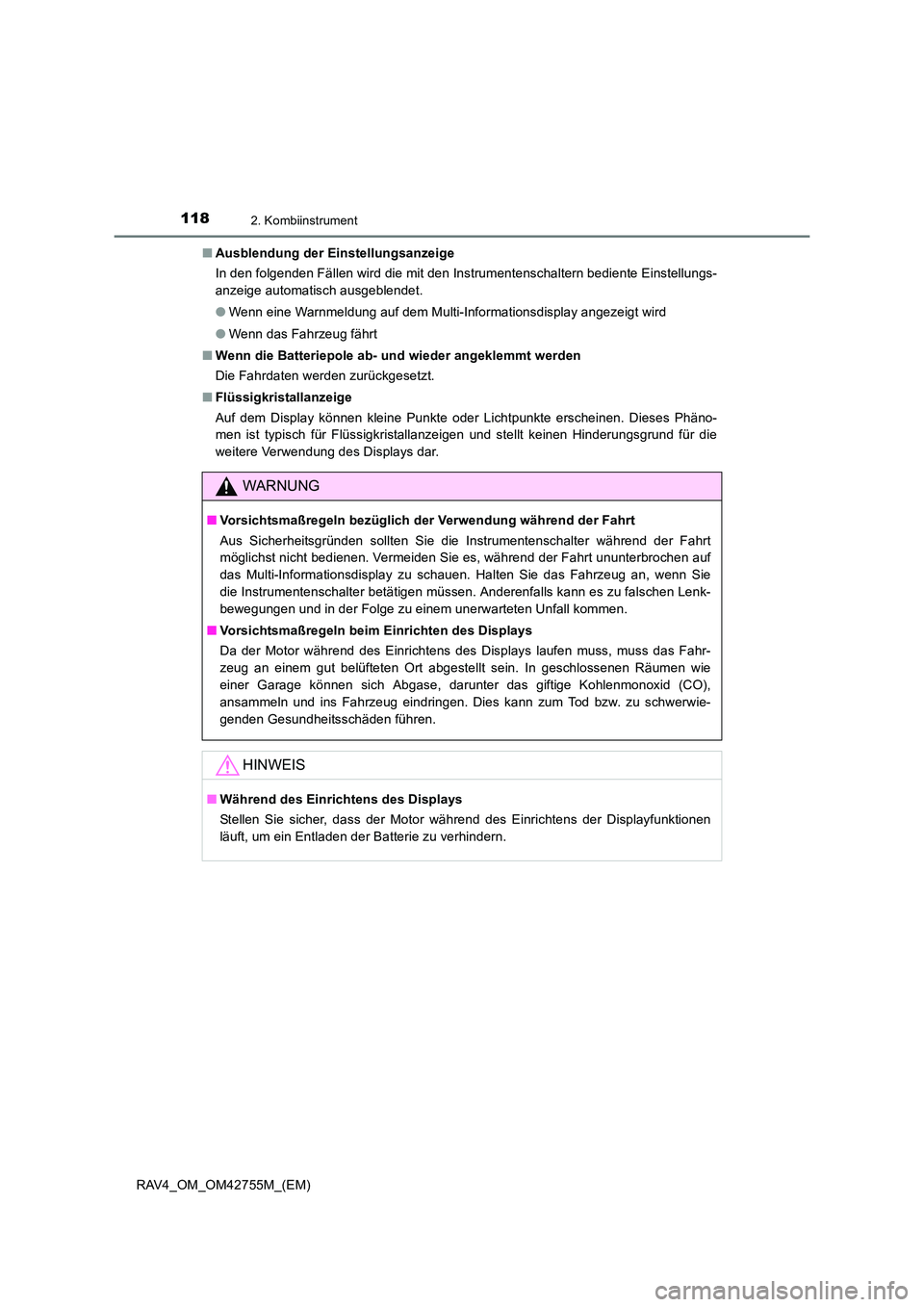

1182. Kombiinstrument
RAV4_OM_OM42755M_(EM)■
Ausblendung der Einstellungsanzeige
In den folgenden Fällen wird die mit den Instrumentenschaltern bediente Einstellungs-
anzeige automatisch ausgeblendet.
●Wenn eine Warnmeldung auf dem Multi-Informationsdisplay angezeigt wird
● Wenn das Fahrzeug fährt
■ Wenn die Batteriepole ab- und wieder angeklemmt werden
Die Fahrdaten werden zurückgesetzt.
■ Flüssigkristallanzeige
Auf dem Display können kleine Punkte oder Lichtpunkte erscheinen. Dieses Phäno-
men ist typisch für Flüssigkristallanzeigen und stellt keinen Hinderungsgrund für die
weitere Verwendung des Displays dar.
WARNUNG
■Vorsichtsmaßregeln bezüglich der Verwendung während der Fahrt
Aus Sicherheitsgründen sollten Sie die Instrumentenschalter während der Fahrt
möglichst nicht bedienen. Vermeiden Sie es, während der Fahrt ununterbrochen auf
das Multi-Informationsdisplay zu schauen. Halten Sie das Fahrzeug an, wenn Sie
die Instrumentenschalter betätigen müssen. Anderenfalls kann es zu falschen Lenk-
bewegungen und in der Folge zu einem unerwarteten Unfall kommen.
■ Vorsichtsmaßregeln beim Einrichten des Displays
Da der Motor während des Einrichtens des Displays laufen muss, muss das Fahr-
zeug an einem gut belüfteten Ort abgestellt sein. In geschlossenen Räumen wie
einer Garage können sich Abgase, darunter das giftige Kohlenmonoxid (CO),
ansammeln und ins Fahrzeug eindringen. Dies kann zum Tod bzw. zu schwerwie-
genden Gesundheitsschäden führen.
HINWEIS
■Während des Einrichtens des Displays
Stellen Sie sicher, dass der Motor während des Einrichtens der Displayfunktionen
läuft, um ein Entladen der Batterie zu verhindern.

1202. Kombiinstrument
RAV4_OM_OM42755M_(EM)
Falls der Bildschirm “Frühere Aufnahme” nicht angezeigt wird, wählen Sie
“Frühere Aufnahme”.
Bester aufgezeichneter Kraftstoff-
verbrauch
Aufgezeichnete Kraftstoffver-
brauchswerte
Momentaner Kraftstoffverbrauch
Zurücksetzen der aufgezeichne-
ten Daten
Aktualisieren der aufgezeichneten
Daten
Der Bildschirm “Reiseinformation” wird angezeigt
Die Abbildungen stellen nur Beispiele dar und können leicht von den tatsäch-
lichen Bedingungen abweichen.
■ Rücksetzen der Daten
●Wenn Sie auf dem Bildschirm “Reiseinformation” die Option “Löschen” wählen, wer-
den die Fahrtinformationsdaten zurückgesetzt.
● Wenn Sie auf dem Bildschirm “Frühere Aufnahme” die Option “Löschen” wählen,
werden die aufgezeichneten Daten zurückgesetzt.
■ Aktualisieren der aufgezeichneten Daten
Wenn Sie auf dem Bildschirm “Frühere Aufnahme” die Option “Aktual.” wählen, wer-
den die aufgezeichneten Daten aktualisiert.
Gleichzeitig wird auch der durchschnittliche Kraftstoffverbrauch, der auf dem Multi-
Informationsdisplay angezeigt wird, zurückgesetzt.
■ Reichweite
Zeigt die geschätzte maximale Strecke an, die mit der verbleibenden Kraftstoffmenge
noch gefahren werden kann.
Diese Strecke wird auf Basis Ihres durchschnittlichen Kraftstoffverbrauchs berechnet.
Daher kann die tatsächlich noch fahrbare Strecke von der angezeigten Reichweite
abweichen.
Aufgezeichnete Daten
1
2
3
4
5
6

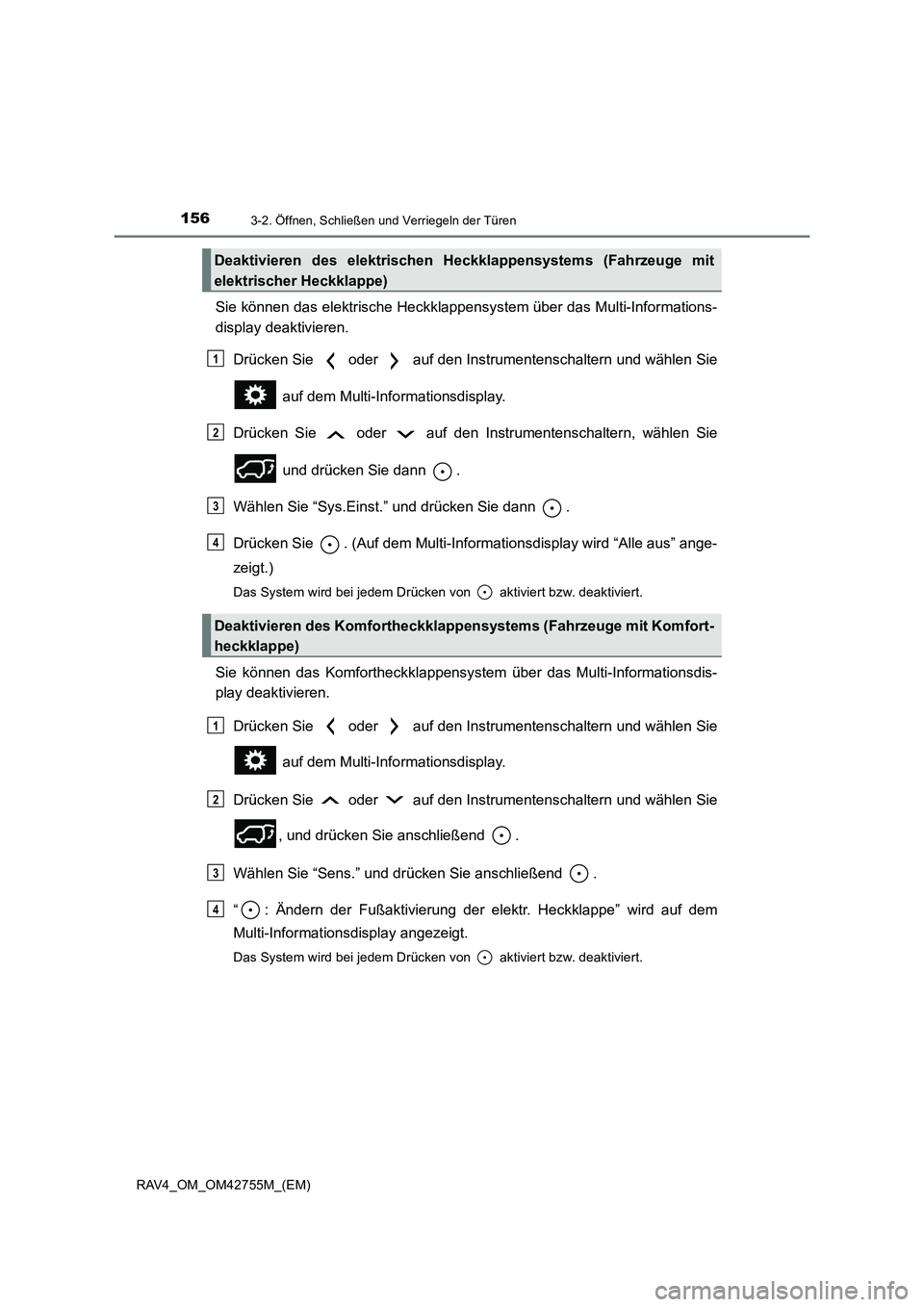

1563-2. Öffnen, Schließen und Verriegeln der Türen
RAV4_OM_OM42755M_(EM)
Sie können das elektrische Heckklappensystem über das Multi-Informations-
display deaktivieren.Drücken Sie oder auf den Instrumentenschaltern und wählen Sie
auf dem Multi-Informationsdisplay.
Drücken Sie oder auf den Instrumentenschaltern, wählen Sie
und drücken Sie dann .
Wählen Sie “Sys.Einst.” und drücken Sie dann .
Drücken Sie . (Auf dem Multi-Informationsdisplay wird “Alle aus” ange-
zeigt.)
Das System wird bei jedem Drücken von aktiviert bzw. deaktiviert.
Sie können das Komfortheckklappensystem über das Multi-Informationsdis-
play deaktivieren. Drücken Sie oder auf den Instrumentenschaltern und wählen Sie
auf dem Multi-Informationsdisplay.
Drücken Sie oder auf den Instrumentenschaltern und wählen Sie , und drücken Sie anschließend .
Wählen Sie “Sens.” und drücken Sie anschließend .
“ : Ändern der Fußaktivierung der elektr. Heckklappe” wird auf dem
Multi-Informationsdisplay angezeigt.
Das System wird bei jedem Drücken von aktiviert bzw. deaktiviert.
Deaktivieren des elektrischen H eckklappensystems (Fahrzeuge mit
elektrischer Heckklappe)
Deaktivieren des Komfortheckklappensystems (Fahrzeuge mit Komfort-
heckklappe)
1
2
3
4
1
2
3
4

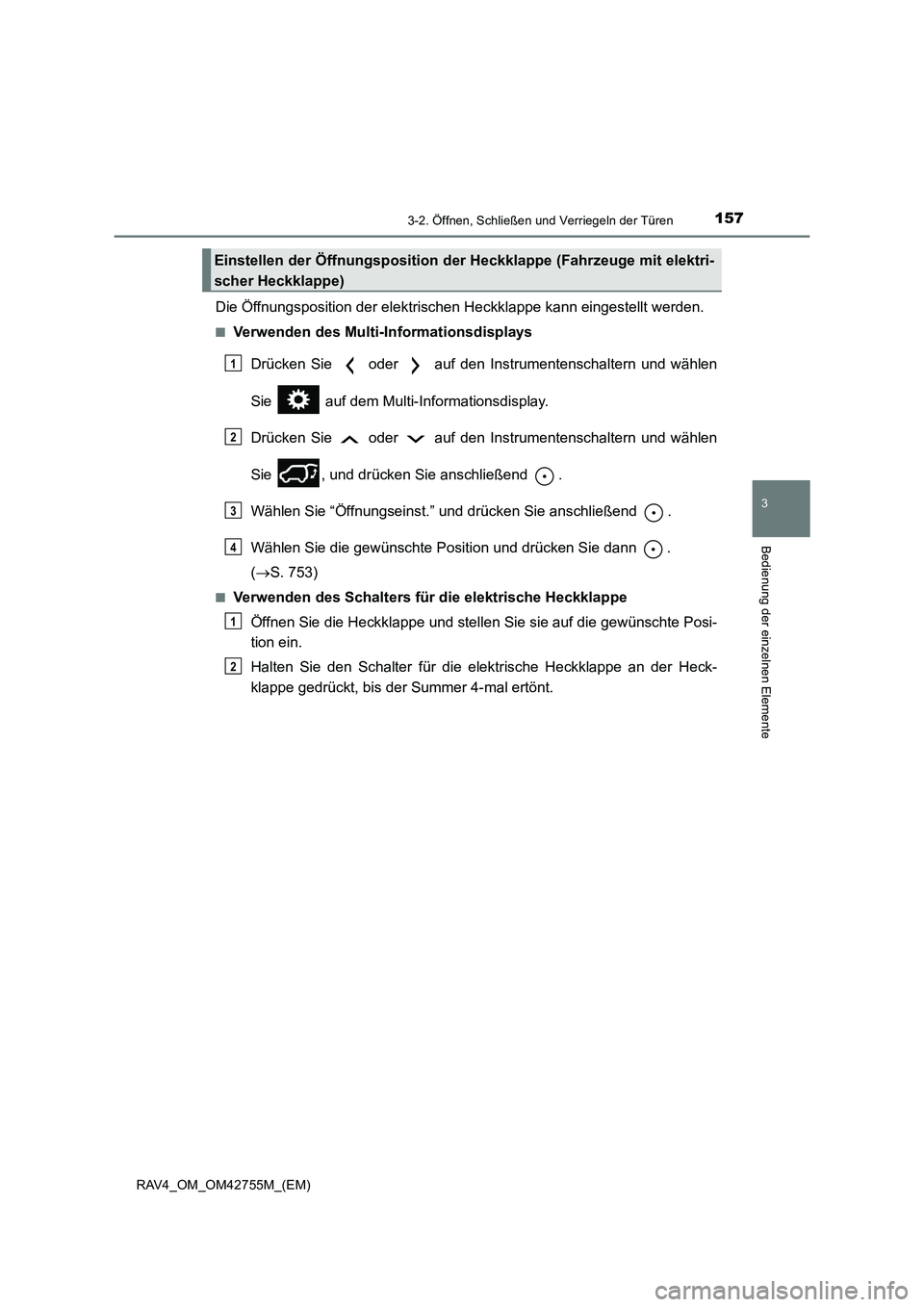

1573-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42755M_(EM)
Die Öffnungsposition der elektrischen Heckklappe kann eingestellt werden.
■Verwenden des Multi-InformationsdisplaysDrücken Sie oder auf den Instrumentenschaltern und wählen
Sie auf dem Multi-Informationsdisplay.
Drücken Sie oder auf den Instrumentenschaltern und wählen
Sie , und drücken Sie anschließend .
Wählen Sie “Öffnungseinst.” und drücken Sie anschließend .
Wählen Sie die gewünschte Position und drücken Sie dann .
(→ S. 753)
■Verwenden des Schalters für die elektrische Heckklappe
Öffnen Sie die Heckklappe und stellen Sie sie auf die gewünschte Posi-
tion ein.
Halten Sie den Schalter für die elektrische Heckklappe an der Heck-
klappe gedrückt, bis der Summer 4-mal ertönt.
Einstellen der Öffnungsposition der Heckklappe (Fahrzeuge mit elektri-
scher Heckklappe)
1
2
3
4
1
2

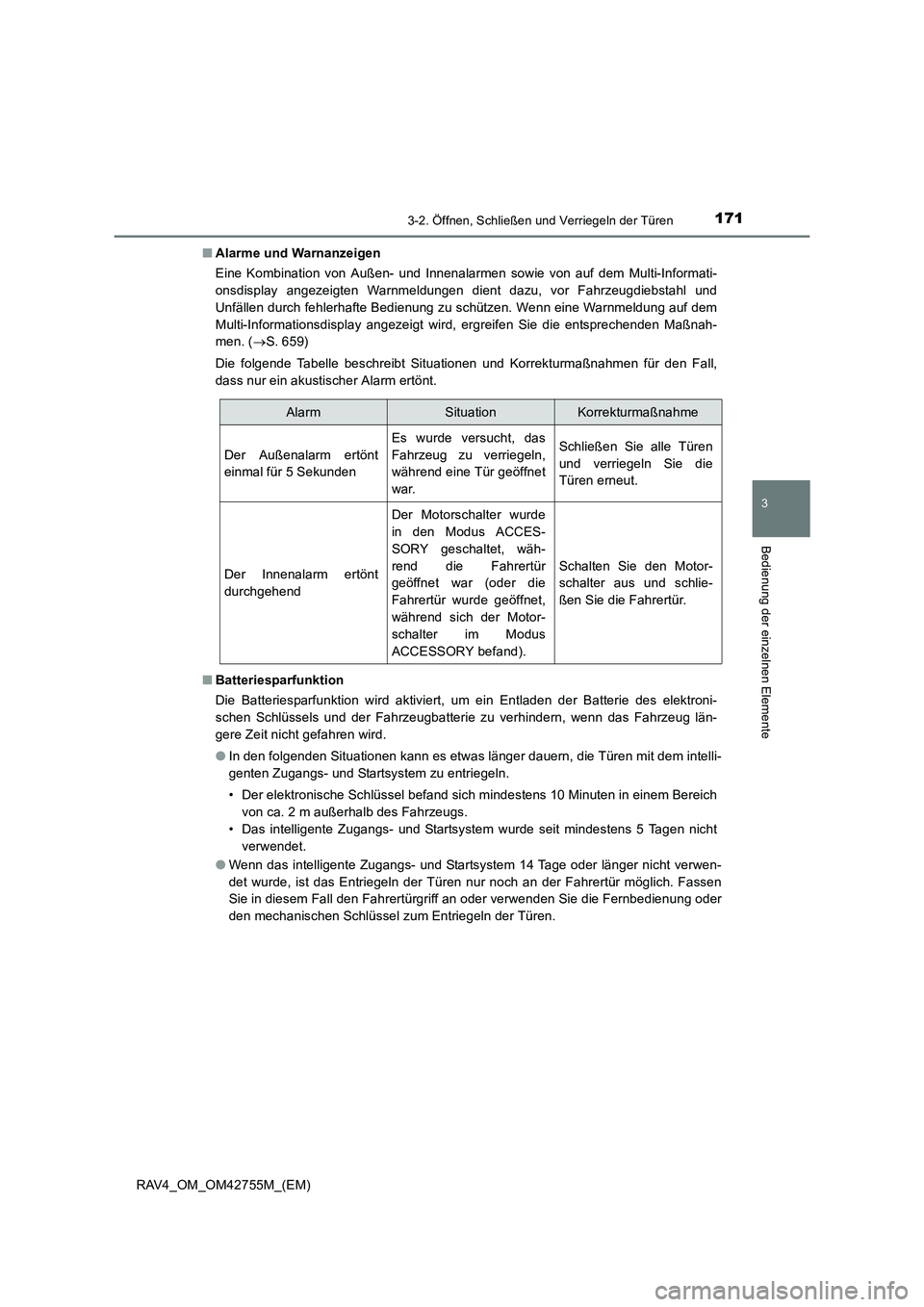

1713-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42755M_(EM)■
Alarme und Warnanzeigen
Eine Kombination von Außen- und Innenalarmen sowie von auf dem Multi-Informati-
onsdisplay angezeigten Warnmeldungen dient dazu, vor Fahrzeugdiebstahl und
Unfällen durch fehlerhafte Bedienung zu schützen. Wenn eine Warnmeldung auf dem
Multi-Informationsdisplay angezeigt wird, ergreifen Sie die entsprechenden Maßnah-
men. ( →S. 659)
Die folgende Tabelle beschreibt Situationen und Korrekturmaßnahmen für den Fall,
dass nur ein akustischer Alarm ertönt.
■ Batteriesparfunktion
Die Batteriesparfunktion wird aktiviert, um ein Entladen der Batterie des elektroni-
schen Schlüssels und der Fahrzeugbatterie zu verhindern, wenn das Fahrzeug län-
gere Zeit nicht gefahren wird.
●In den folgenden Situationen kann es etwas länger dauern, die Türen mit dem intelli-
genten Zugangs- und Startsystem zu entriegeln.
• Der elektronische Schlüssel befand sich mindestens 10 Minuten in einem Bereich
von ca. 2 m außerhalb des Fahrzeugs.
• Das intelligente Zugangs- und Startsystem wurde seit mindestens 5 Tagen nicht
verwendet.
● Wenn das intelligente Zugangs- und Startsystem 14 Tage oder länger nicht verwen-
det wurde, ist das Entriegeln der Türen nur noch an der Fahrertür möglich. Fassen
Sie in diesem Fall den Fahrertürgriff an oder verwenden Sie die Fernbedienung oder
den mechanischen Schlüssel zum Entriegeln der Türen.
AlarmSituationKorrekturmaßnahme
Der Außenalarm ertönt
einmal für 5 Sekunden
Es wurde versucht, das
Fahrzeug zu verriegeln,
während eine Tür geöffnet
war.Schließen Sie alle Türen
und verriegeln Sie die
Türen erneut.
Der Innenalarm ertönt
durchgehend
Der Motorschalter wurde
in den Modus ACCES-
SORY geschaltet, wäh-
rend die Fahrertür
geöffnet war (oder die
Fahrertür wurde geöffnet,
während sich der Motor-
schalter im Modus
ACCESSORY befand).
Schalten Sie den Motor-
schalter aus und schlie-
ßen Sie die Fahrertür.

1743-2. Öffnen, Schließen und Verriegeln der Türen
RAV4_OM_OM42755M_(EM)●
Falls der Türgriff nass wird, während sich der elektronische Schlüssel im Wirkungs-
bereich befindet, ver- und entriegelt sich die Tür unter Umständen mehrmals hinter-
einander. Gehen Sie beim Waschen des Fahrzeugs wie folgt vor, um dies zu
verhindern:
• Bewahren Sie den elektronischen Schlüssel an einem Ort auf, der sich mindes-
tens 2 m vom Fahrzeug entfernt befindet. (Achten Sie darauf, dass der Schlüssel
nicht gestohlen werden kann.)
• Aktivieren Sie die Batteriesparfunktion des elektronischen Schlüssels, um das intelligente Zugangs- und Startsystem zu deaktivieren. ( →S. 172)
● Wenn sich der elektronische Schlüssel im Fahrzeug befindet und ein Türgriff beim
Waschen des Fahrzeugs nass wird, kann eine Meldung auf dem Multi-Informations-
display angezeigt werden und außerhalb des Fahrzeugs ertönt ein Warnsummer.
Verriegeln Sie zum Ausschalten des Alarms alle Türen.
● Die Funktion des Verriegelungssensors wird möglicherweise beeinträchtigt, wenn er
mit Eis, Schnee, Schlamm usw. in Berührung kommt. Reinigen Sie den Verriege-
lungssensor und versuchen Sie, ihn erneut zu betätigen, oder verwenden Sie den
Verriegelungssensor an der Unterseite des Türgriffs.
● Eine plötzliche Betätigung des Türgriffs oder eine Betätigung des Türgriffs sofort
nach dem Betreten des Wirkungsbereichs kann das Entriegeln der Türen verhindern.
Berühren Sie den Entriegelungssensor der Tür und stellen Sie sicher, dass die Türen
entriegelt werden, ehe Sie erneut am Türgriff ziehen.
● Wenn Sie den Türgriff mit Handschuhen berühren, wird die Tür möglicherweise nicht
entriegelt.
● Befindet sich ein weiterer elektronischer Schlüssel im Erfassungsbereich, kann das
Entriegeln der Türen etwas länger dauern, nachdem der Türgriff berührt wurde.
■ Wenn das Fahrzeug längere Zeit nicht gefahren wird
●Um einen Diebstahl des Fahrzeugs zu verhindern, sorgen Sie dafür, dass sich der
elektronische Schlüssel nicht innerhalb eines Bereichs von 2 m zum Fahrzeug befin-
det.
● Das intelligente Zugangs- und Startsystem kann zuvor deaktiviert werden. ( →S. 749)
■ Ordnungsgemäße Betätigung des Systems
Achten Sie darauf, dass Sie den elektronischen Schlüssel bei sich haben, wenn Sie
das System betätigen. Bringen Sie den elektronischen Schlüssel nicht zu nahe an das
Fahrzeug, wenn Sie das System von außen betätigen.
Abhängig von der Position und dem Haltewinkel des elektronischen Schlüssels wird er
möglicherweise nicht richtig erfasst und das System arbeitet nicht einwandfrei. (Der
Alarm kann ungewollt ausgelöst werden oder die Aussperrschutzfunktion funktioniert
nicht.)
■ Wenn das intelligente Zugangs- und Startsystem nicht ordnungsgemäß funktio-
niert
●Ver- und Entriegeln der Türen: Verwenden Sie den mechanischen Schlüssel.
(→ S. 699)
● Starten des Motors: →S. 700
