2017 TOYOTA RAV4 oil

5467-1. Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42755M_(EM)

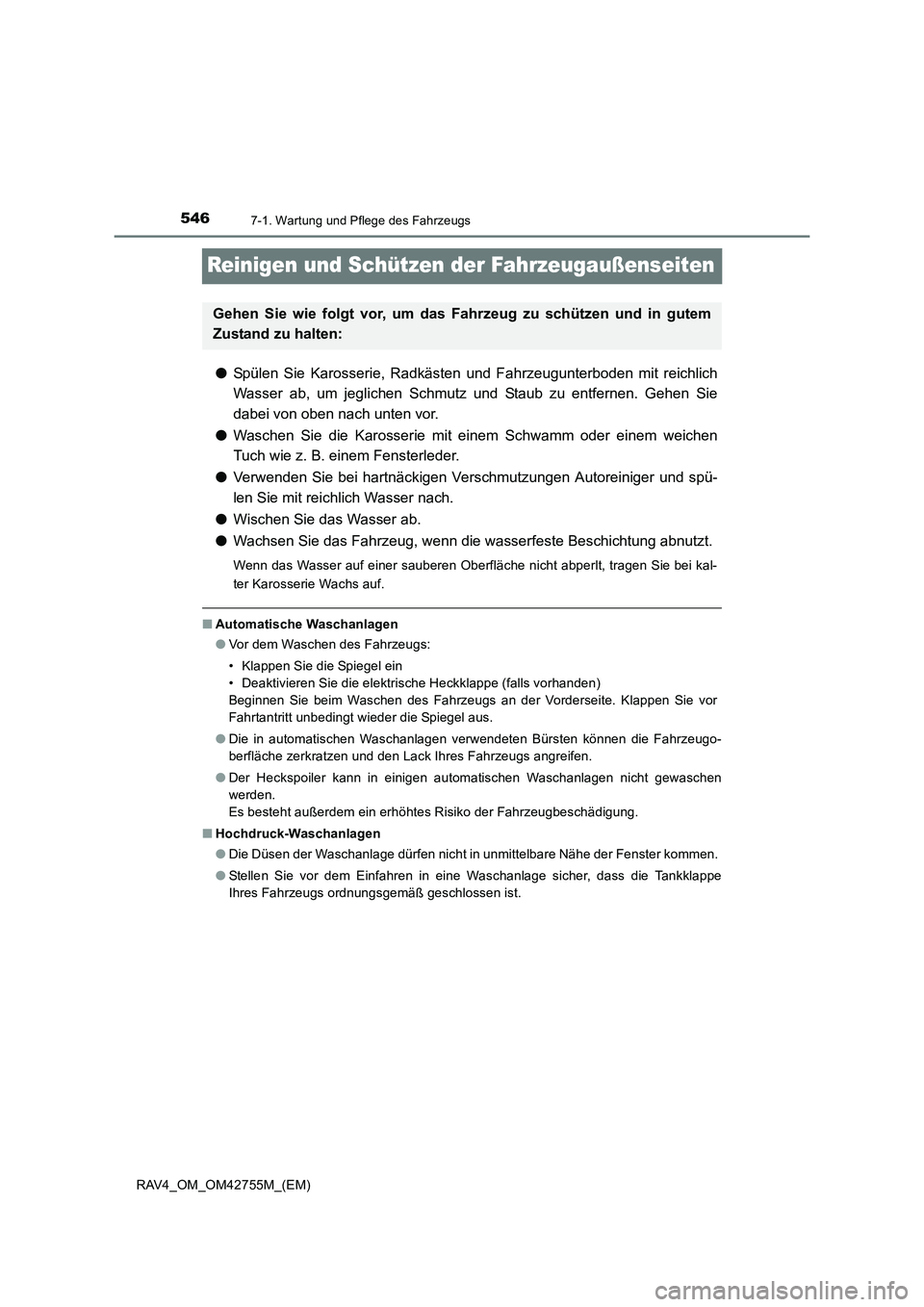

Reinigen und Schützen der Fahrzeugaußenseiten
●Spülen Sie Karosserie, Radkäst en und Fahrzeugunterboden mit reichlich
Wasser ab, um jeglichen Schmutz und Staub zu entfernen. Gehen Sie
dabei von oben nach unten vor.
● Waschen Sie die Karosserie mit einem Schwamm oder einem weichen
Tuch wie z. B. einem Fensterleder.
● Verwenden Sie bei hartnäckigen Verschmutzungen Autoreiniger und spü-
len Sie mit reichlich Wasser nach.
● Wischen Sie das Wasser ab.
● Wachsen Sie das Fahrzeug, wenn die wasserfeste Beschichtung abnutzt.
Wenn das Wasser auf einer sauberen Oberfläche nicht abperlt, tragen Sie bei kal-
ter Karosserie Wachs auf.
■Automatische Waschanlagen
●Vor dem Waschen des Fahrzeugs:
• Klappen Sie die Spiegel ein
• Deaktivieren Sie die elektrische Heckklappe (falls vorhanden)
Beginnen Sie beim Waschen des Fahrzeugs an der Vorderseite. Klappen Sie vor
Fahrtantritt unbedingt wieder die Spiegel aus.
● Die in automatischen Waschanlagen verwendeten Bürsten können die Fahrzeugo-
berfläche zerkratzen und den Lack Ihres Fahrzeugs angreifen.
● Der Heckspoiler kann in einigen automatischen Waschanlagen nicht gewaschen
werden.
Es besteht außerdem ein erhöhtes Risiko der Fahrzeugbeschädigung.
■ Hochdruck-Waschanlagen
●Die Düsen der Waschanlage dürfen nicht in unmittelbare Nähe der Fenster kommen.
● Stellen Sie vor dem Einfahren in eine Waschanlage sicher, dass die Tankklappe
Ihres Fahrzeugs ordnungsgemäß geschlossen ist.
Gehen Sie wie folgt vor, um das Fahrzeug zu schützen und in gutem
Zustand zu halten:

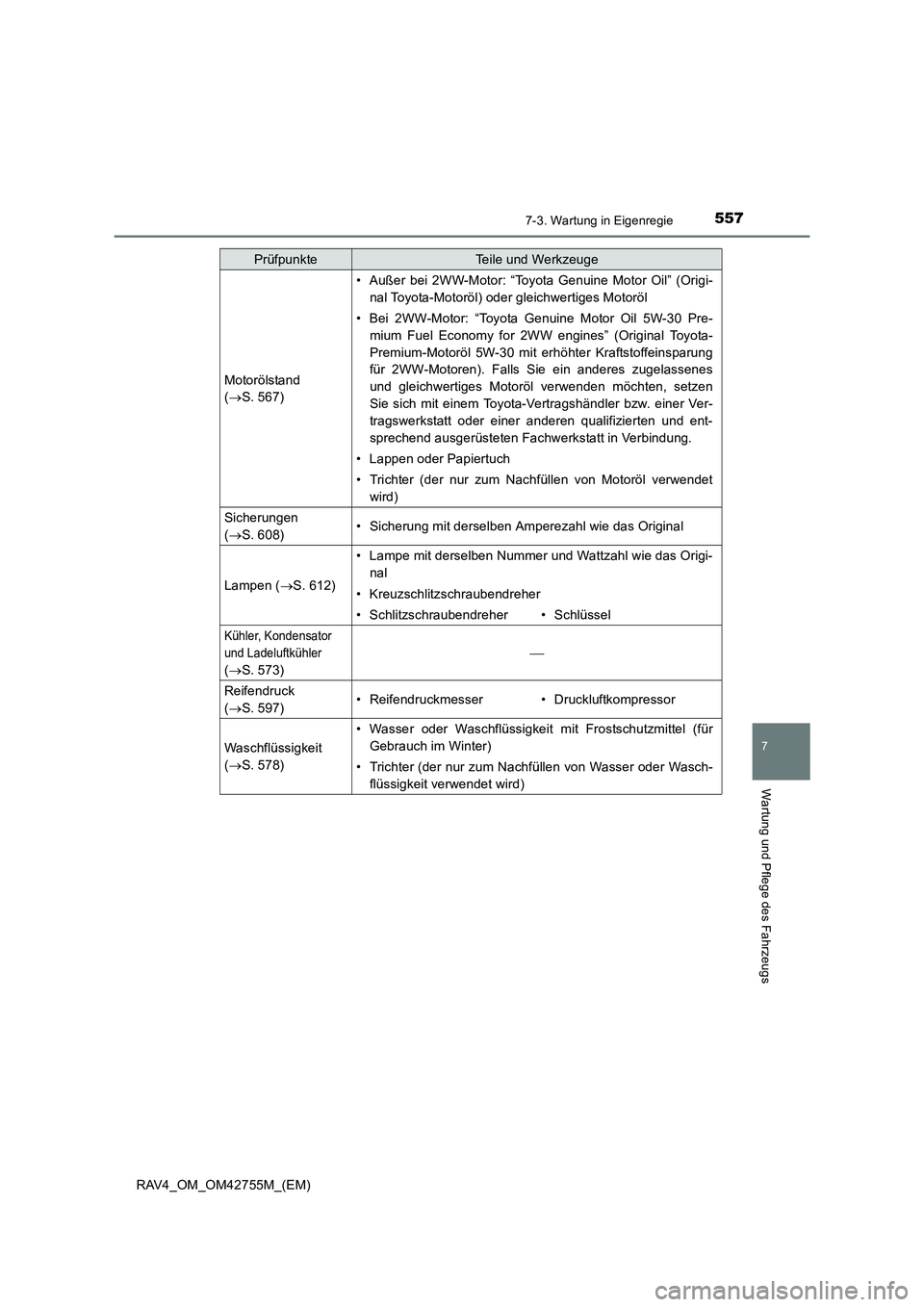

5577-3. Wartung in Eigenregie
RAV4_OM_OM42755M_(EM)
7
Wartung und Pflege des Fahrzeugs
Motorölstand
(→ S. 567)
• Außer bei 2WW-Motor: “Toyota Genuine Motor Oil” (Origi-
nal Toyota-Motoröl) oder gleichwertiges Motoröl
• Bei 2WW-Motor: “Toyota Genuine Motor Oil 5W-30 Pre-mium Fuel Economy for 2WW engines” (Original Toyota-
Premium-Motoröl 5W-30 mit erhöhter Kraftstoffeinsparung
für 2WW-Motoren). Falls Sie ein anderes zugelassenes
und gleichwertiges Motoröl verwenden möchten, setzen
Sie sich mit einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qualifizierten und ent-
sprechend ausgerüsteten Fachwerkstatt in Verbindung.
• Lappen oder Papiertuch
• Trichter (der nur zum Nachfüllen von Motoröl verwendetwird)
Sicherungen
(→ S. 608)• Sicherung mit derselben Amperezahl wie das Original
Lampen ( →S. 612)
• Lampe mit derselben Nummer und Wattzahl wie das Origi-
nal
• Kreuzschlitzschraubendreher
• Schlitzschraubendreher•Schlüssel
Kühler, Kondensator
und Ladeluftkühler

( → S. 573)
Reifendruck
(→ S. 597)• Reifendruckmesser• Druckluftkompressor
Waschflüssigkeit
(→ S. 578)
• Wasser oder Waschflüssigkeit mit Frostschutzmittel (für
Gebrauch im Winter)
• Trichter (der nur zum Nachfüllen von Wasser oder Wasch-
flüssigkeit verwendet wird)
PrüfpunkteTeile und Werkzeuge

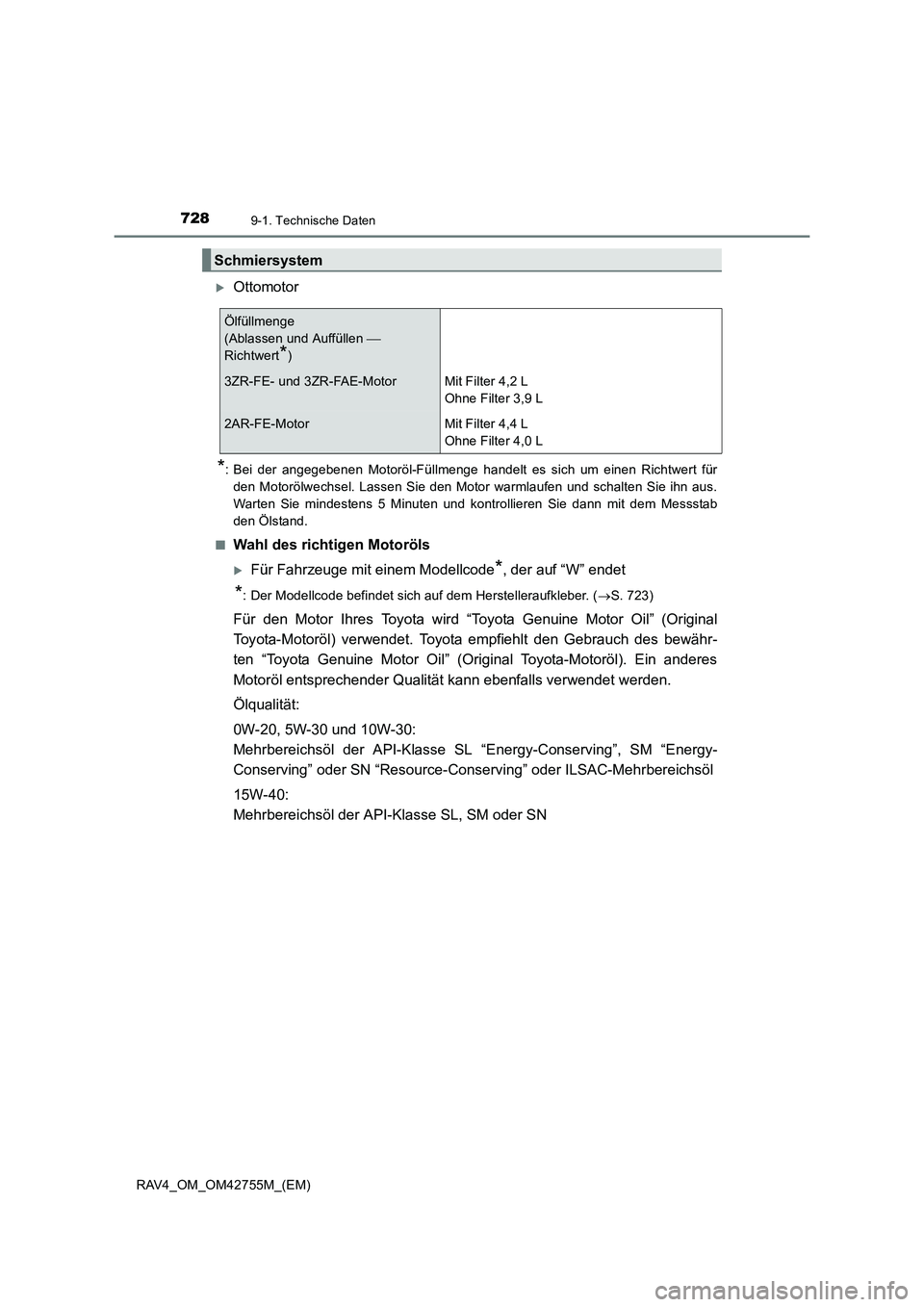

7289-1. Technische Daten
RAV4_OM_OM42755M_(EM)
XOttomotor
*: Bei der angegebenen Motoröl-Füllmenge handelt es sich um einen Richtwert fürden Motorölwechsel. Lassen Sie den Motor warmlaufen und schalten Sie ihn aus.
Warten Sie mindestens 5 Minuten und kontrollieren Sie dann mit dem Messstab
den Ölstand.
■
Wahl des richtigen Motoröls
XFür Fahrzeuge mit einem Modellcode*, der auf “W” endet
*: Der Modellcode befindet sich auf dem Herstelleraufkleber. ( →S. 723)
Für den Motor Ihres Toyota wird “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Toyota empfiehlt den Gebrauch des bewähr-
ten “Toyota Genuine Motor Oil” (Original Toyota-Motoröl). Ein anderes
Motoröl entsprechender Qualität kann ebenfalls verwendet werden.
Ölqualität:
0W-20, 5W-30 und 10W-30:
Mehrbereichsöl der API-Klasse SL “Energy-Conserving”, SM “Energy-
Conserving” oder SN “Resource-Cons erving” oder ILSAC-Mehrbereichsöl
15W-40:
Mehrbereichsöl der API-Klasse SL, SM oder SN
Schmiersystem
Ölfüllmenge
(Ablassen und Auffüllen 
Richtwert
*)
3ZR-FE- und 3ZR-FAE-MotorMit Filter 4,2 L
Ohne Filter 3,9 L
2AR-FE-MotorMit Filter 4,4 L
Ohne Filter 4,0 L

7319-1. Technische Daten
RAV4_OM_OM42755M_(EM)
9
Technische Daten des Fahrzeugs

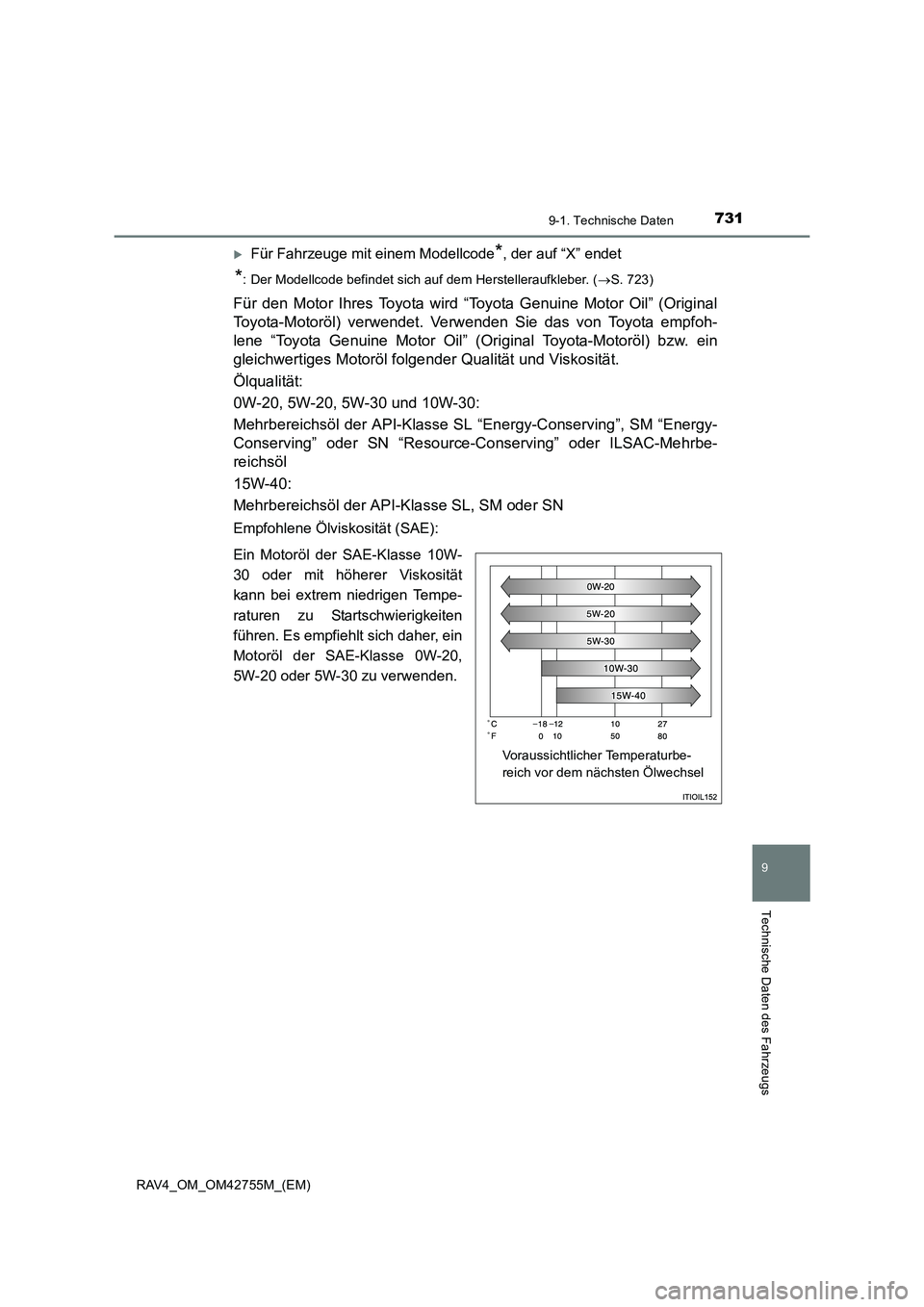

XFür Fahrzeuge mit einem Modellcode*, der auf “X” endet
*: Der Modellcode befindet sich auf dem Herstelleraufkleber. (→S. 723)
Für den Motor Ihres Toyota wird “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Verwenden Sie das von Toyota empfoh-
lene “Toyota Genuine Motor Oil” (Original Toyota-Motoröl) bzw. ein
gleichwertiges Motoröl folgender Qualität und Viskosität.
Ölqualität:
0W-20, 5W-20, 5W-30 und 10W-30:
Mehrbereichsöl der API-Klasse SL “Energy-Conserving”, SM “Energy-
Conserving” oder SN “Resource-Conserving” oder ILSAC-Mehrbe-
reichsöl
15W-40:
Mehrbereichsöl der API-Klasse SL, SM oder SN
Empfohlene Ölviskosität (SAE):
Ein Motoröl der SAE-Klasse 10W-
30 oder mit höherer Viskosität
kann bei extrem niedrigen Tempe-
raturen zu Startschwierigkeiten
führen. Es empfiehlt sich daher, ein
Motoröl der SAE-Klasse 0W-20,
5W-20 oder 5W-30 zu verwenden.
Voraussichtlicher Temperaturbe-
reich vor dem nächsten Ölwechsel

7339-1. Technische Daten
RAV4_OM_OM42755M_(EM)
9
Technische Daten des Fahrzeugs

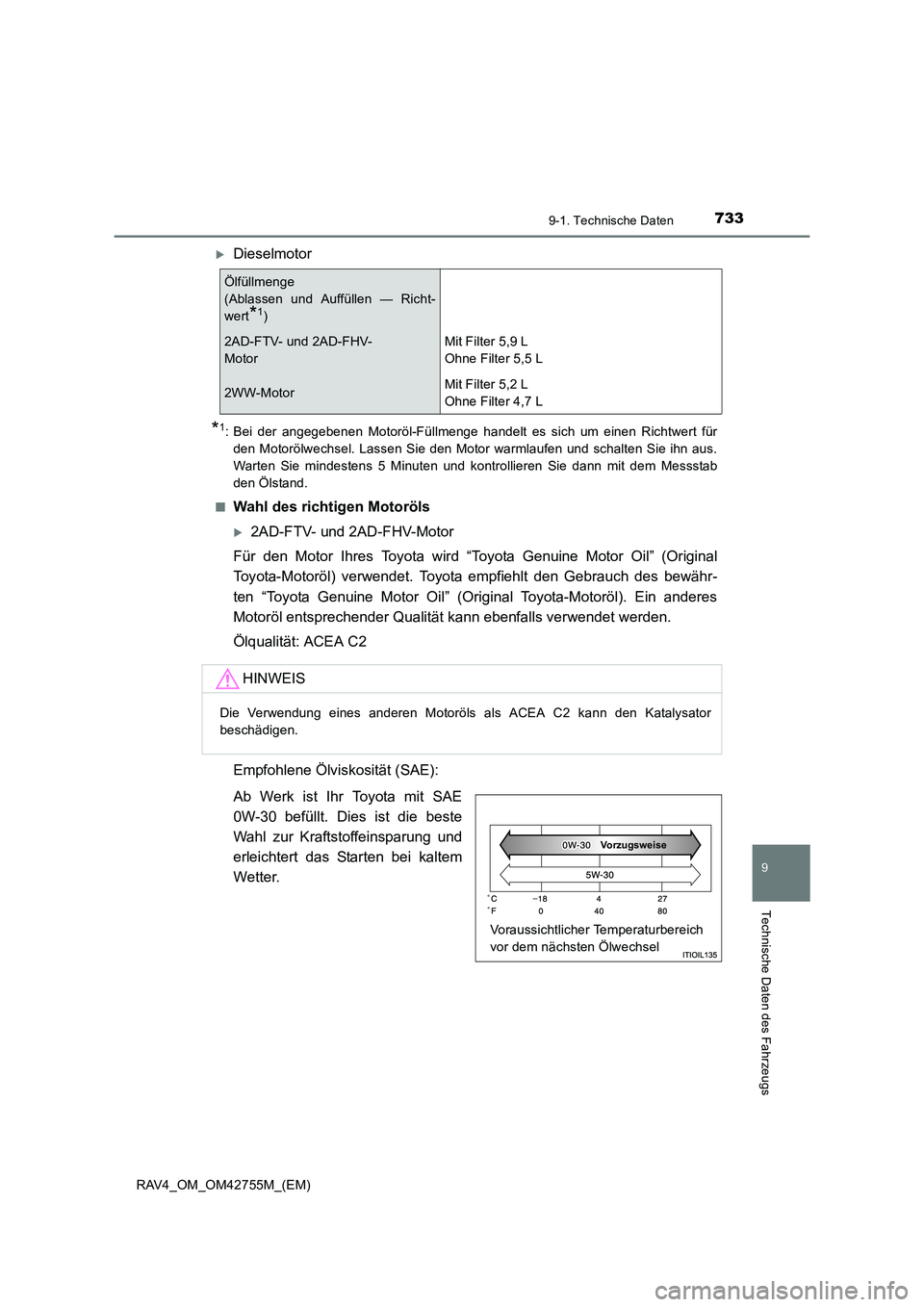

XDieselmotor
*1: Bei der angegebenen Motoröl-Füllmenge handelt es sich um einen Richtwert fürden Motorölwechsel. Lassen Sie den Motor warmlaufen und schalten Sie ihn aus.
Warten Sie mindestens 5 Minuten und kontrollieren Sie dann mit dem Messstab
den Ölstand.
■
Wahl des richtigen Motoröls
X2AD-FTV- und 2AD-FHV-Motor
Für den Motor Ihres Toyota wird “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Toyota empfiehlt den Gebrauch des bewähr-
ten “Toyota Genuine Motor Oil” (Original Toyota-Motoröl). Ein anderes
Motoröl entsprechender Qualität kann ebenfalls verwendet werden.
Ölqualität: ACEA C2
Empfohlene Ölviskosität (SAE):
Ab Werk ist Ihr Toyota mit SAE
0W-30 befüllt. Dies ist die beste
Wahl zur Kraftstoffeinsparung und
erleichtert das Starten bei kaltem
Wetter.
Ölfüllmenge
(Ablassen und Auffüllen — Richt-
wert
*1)
2AD-FTV- und 2AD-FHV-
MotorMit Filter 5,9 L
Ohne Filter 5,5 L
2WW-MotorMit Filter 5,2 L
Ohne Filter 4,7 L
HINWEIS
Die Verwendung eines anderen Motoröls als ACEA C2 kann den Katalysator
beschädigen.
Vorzugsweise
Voraussichtlicher Temperaturbereich
vor dem nächsten Ölwechsel

7349-1. Technische Daten
RAV4_OM_OM42755M_(EM)
Ölviskosität (0W-30 dient hier als Beispiel zur Erklärung):• Der 0W-Teil in 0W-30 bezeichnet die Kaltstarteigenschaft des Öls. Öle
mit einem geringeren Wert vor dem W ermöglichen ein leichteres Star-
ten des Motors bei Kälte.
• Die Zahl 30 in 0W-30 gibt die Viskositätseigenschaft des Öls bei einer
hohen Öltemperatur an. Ein Öl mit höherer Viskosität (also mit einer
höheren Zahl) kann bei hohen Geschwindigkeiten oder unter extremen
Lastbedingungen besser geeignet sein.
X2WW-Motor
Für den Motor Ihres Toyota wird “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Toyota empfiehlt den Gebrauch des bewähr-
ten “Toyota Genuine Motor Oil” (Original Toyota-Motoröl). Ein anderes
Motoröl entsprechender Qualität kann ebenfalls verwendet werden.
Toyota empfiehlt den Gebrauch des bewährten “Toyota Genuine Motor Oil
5W-30 Premium Fuel Economy for 2WW engine” (Original Toyota-Pre-
mium-Motoröl 5W-30 mit erhöhter Kraf tstoffeinsparung für 2WW-Motoren).
Alternative Ölsorten:
Informationen über andere zugelassene Ölsorten erhalten Sie bei einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerkstatt. Die Verwen-
dung eines anderen Motoröls als “Toyota Genuine Motor Oil 5W-30 Pre-
mium Fuel Economy for 2WW engine” (Original Toyota-Premium-Motoröl
5W-30 mit erhöhter Kraftstoffeinsparung für 2WW-Motoren) oder als eines
anderen zugelassenen Motoröls kann den Motor beschädigen.
Steht kein zugelassenes Öl zur Verfügung, ist ein Auffüllen mit bis zu 1 L
eines ACEA C3-Öls möglich. Es dürfen nur Öle der Viskositätsklasse 0W-
30, 5W-30, 0W-40 oder 5W-40 verwendet werden.
HINWEIS
■ So vermeiden Sie Schäden am Motor
●Die Verwendung eines anderen Motoröls als “Toyota Genuine Motor Oil 5W-30
Premium Fuel Economy for 2WW engine” (Original Toyota-Premium-Motoröl 5W-
30 mit erhöhter Kraftstoffeinsparung für 2WW-Motoren) oder als eines anderen
zugelassenen Motoröls kann den Motor beschädigen.
● Steht kein zugelassenes Öl zur Verfügung, kann bis zu 1 L von einem der folgen-
den Öle verwendet werden: ACEA C3-Öle.
Stellen Sie sicher, dass die Viskositätsklasse SAE 0W-40, 0W-30, 5W-40 oder 5W-
30 beträgt. Bei einer anderen Viskosität kann der Motor beschädigt werden.

7379-1. Technische Daten
RAV4_OM_OM42755M_(EM)
9
Technische Daten des Fahrzeugs
Ihr Toyota-Fahrzeug ist ab Werk mit “Toyota Genuine Differential Gear Oil” (Original
Toyota-Differenzialöl) gefüllt.
Verwenden Sie das von Toyota empfohlene “Toyota Genuine Differential Gear Oil”
(Original Toyota-Differenzialöl) bzw. ein gleichwertiges Differenzialöl entsprechender
Qualität, das den oben genannten Spezifikationen entspricht. Weitere Informationen
erhalten Sie bei allen Toyota-Vertragshändlern bzw. Vertragswerkstätten oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt.

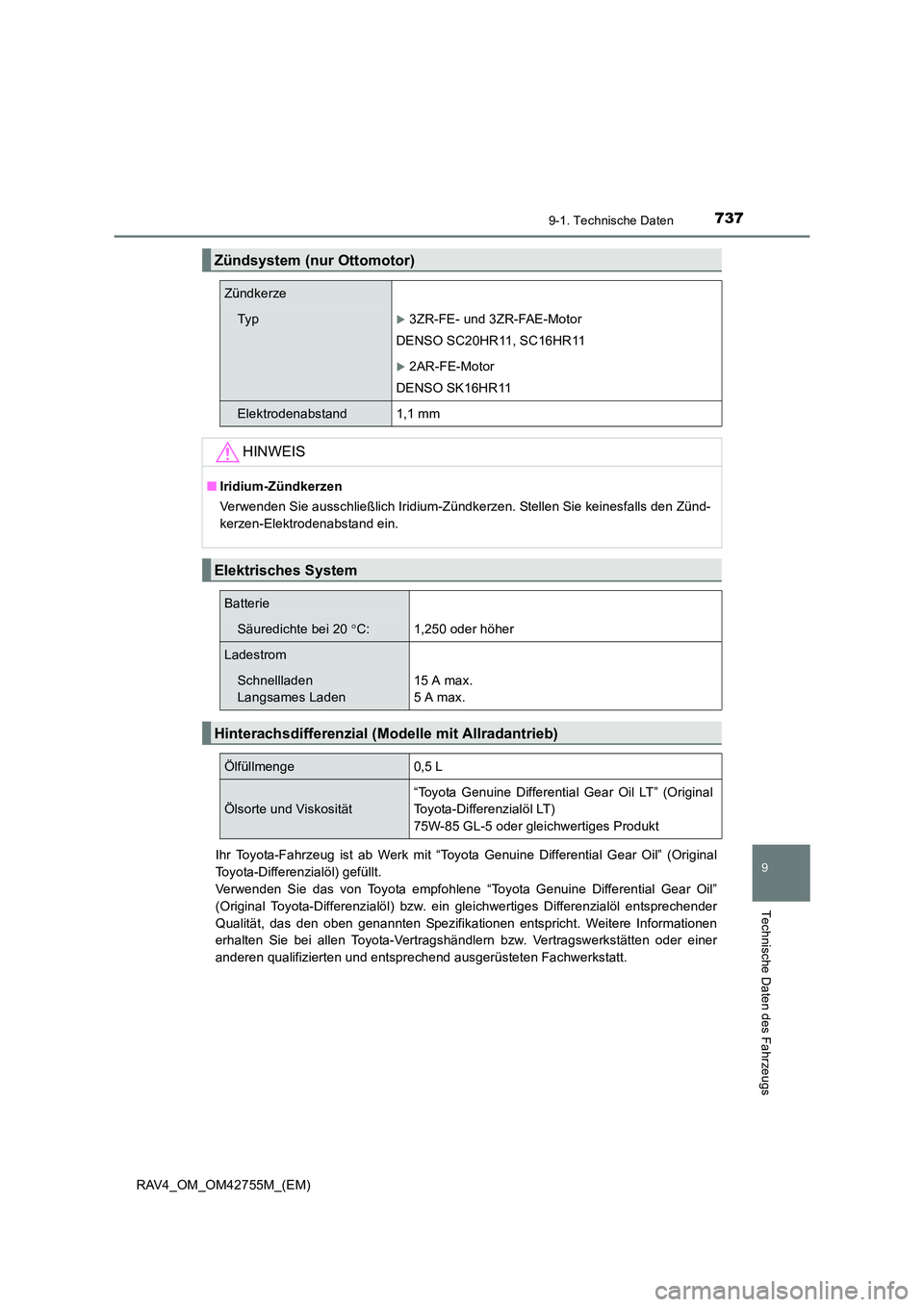

Zündsystem (nur Ottomotor)
Zündkerze
Ty pX3ZR-FE- und 3ZR-FAE-Motor
DENSO SC20HR11, SC16HR11
X2AR-FE-Motor
DENSO SK16HR11
Elektrodenabstand1,1 mm
HINWEIS
■ Iridium-Zündkerzen
Verwenden Sie ausschließlich Iridium-Zündkerzen. Stellen Sie keinesfalls den Zünd-
kerzen-Elektrodenabstand ein.
Elektrisches System
Batterie
Säuredichte bei 20 °C: 1,250 oder höher
Ladestrom
Schnellladen
Langsames Laden15 A max.
5 A max.
Hinterachsdifferenzial (Modelle mit Allradantrieb)
Ölfüllmenge0,5 L
Ölsorte und Viskosität
“Toyota Genuine Differential Gear Oil LT” (Original
Toyota-Differenzialöl LT)
75W-85 GL-5 oder gleichwertiges Produkt

7409-1. Technische Daten
RAV4_OM_OM42755M_(EM)

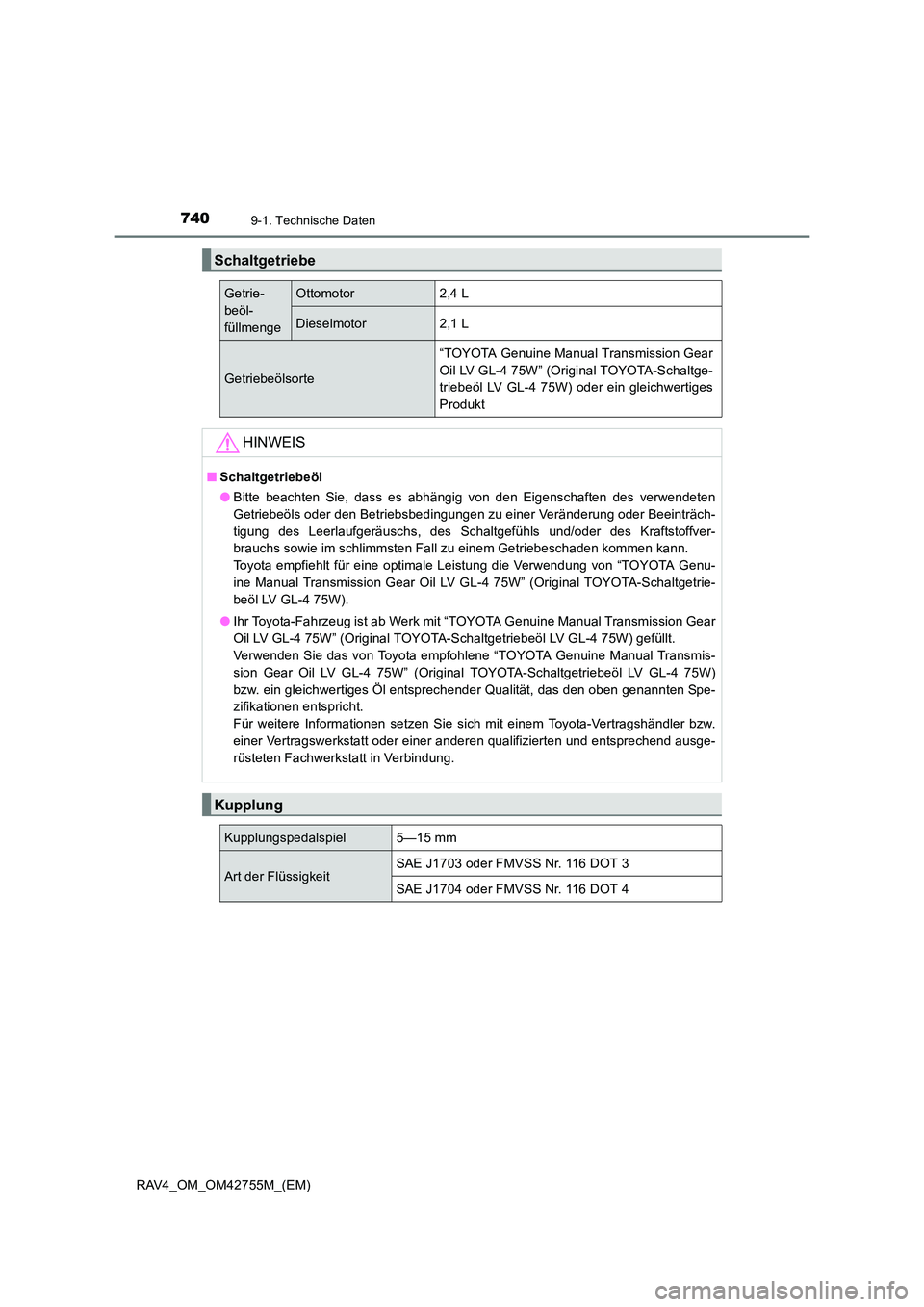

Schaltgetriebe
Getrie-
beöl-
füllmengeOttomotor2,4 L
Dieselmotor2,1 L
Getriebeölsorte
“TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” (Original TOYOTA-Schaltge-
triebeöl LV GL-4 75W) oder ein gleichwertiges
Produkt
HINWEIS
■Schaltgetriebeöl
●Bitte beachten Sie, dass es abhängig von den Eigenschaften des verwendeten
Getriebeöls oder den Betriebsbedingungen zu einer Veränderung oder Beeinträch-
tigung des Leerlaufgeräuschs, des Schaltgefühls und/oder des Kraftstoffver-
brauchs sowie im schlimmsten Fall zu einem Getriebeschaden kommen kann.
Toyota empfiehlt für eine optimale Leistung die Verwendung von “TOYOTA Genu-
ine Manual Transmission Gear Oil LV GL-4 75W” (Original TOYOTA-Schaltgetrie-
beöl LV GL-4 75W).
● Ihr Toyota-Fahrzeug ist ab Werk mit “TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” (Original TOYOTA-Schaltgetriebeöl LV GL-4 75W) gefüllt.
Verwenden Sie das von Toyota empfohlene “TOYOTA Genuine Manual Transmis-
sion Gear Oil LV GL-4 75W” (Original TOYOTA-Schaltgetriebeöl LV GL-4 75W)
bzw. ein gleichwertiges Öl entsprechender Qualität, das den oben genannten Spe-
zifikationen entspricht.
Für weitere Informationen setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausge-
rüsteten Fachwerkstatt in Verbindung.
Kupplung
Kupplungspedalspiel5—15 mm
Art der FlüssigkeitSAE J1703 oder FMVSS Nr. 116 DOT 3
SAE J1704 oder FMVSS Nr. 116 DOT 4
