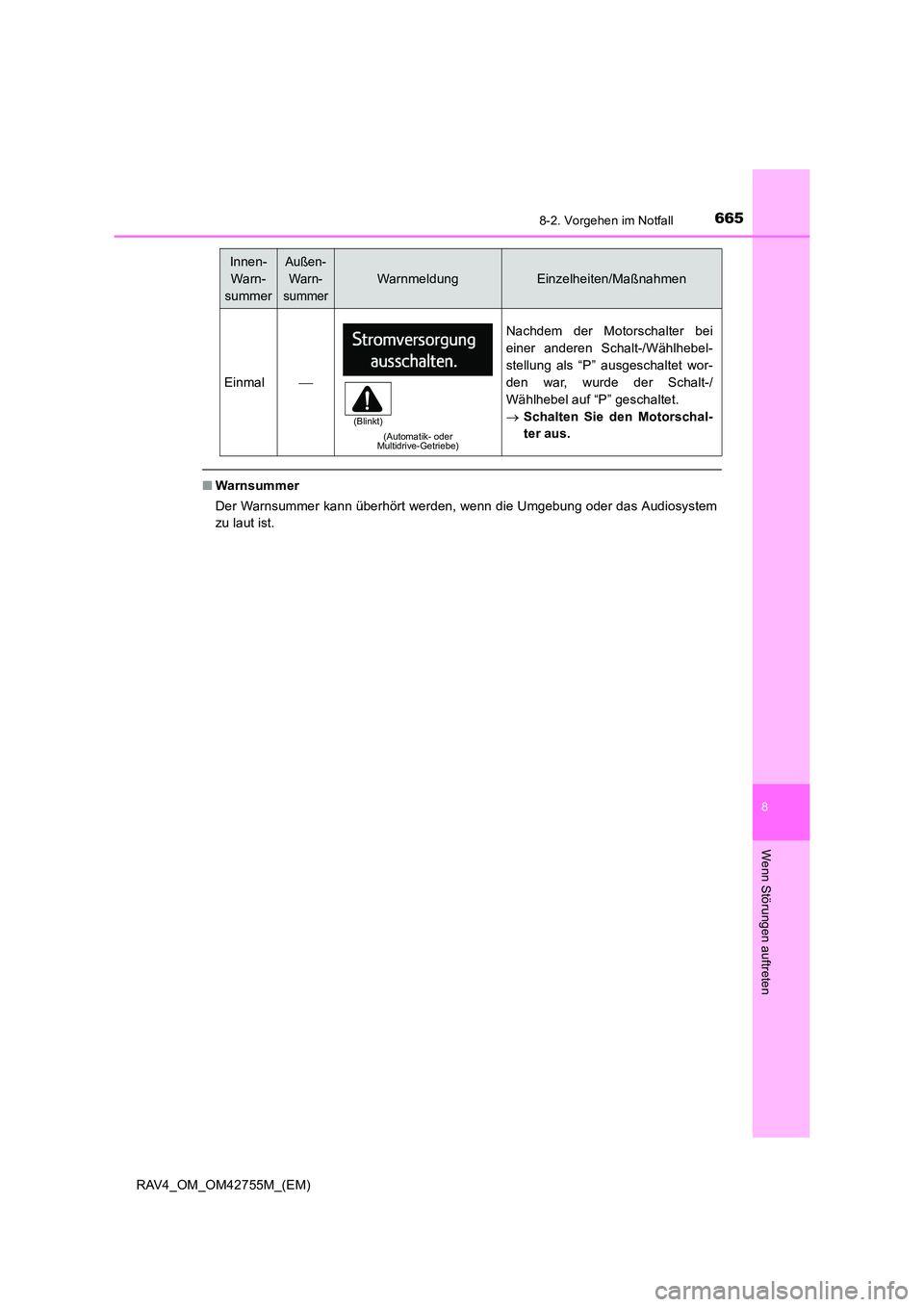

■Warnsummer
Der Warnsummer kann überhört werden, wenn die Umgebung oder das Audiosystem
zu laut ist.
Einmal
(Automatik- oder
Multidrive-Getriebe)
Nachdem der Motorschalter bei
einer anderen Schalt-/Wählhebel-
stellung als “P” ausgeschaltet wor-
den war, wurde der Schalt-/
Wählhebel auf “P” geschaltet.
→ Schalten Sie den Motorschal-
ter aus.
Innen-
Warn-
summerAußen- War n-
summer
WarnmeldungEinzelheiten/Maßnahmen
(Blinkt)

6668-2. Vorgehen im Notfall
RAV4_OM_OM42755M_(EM)

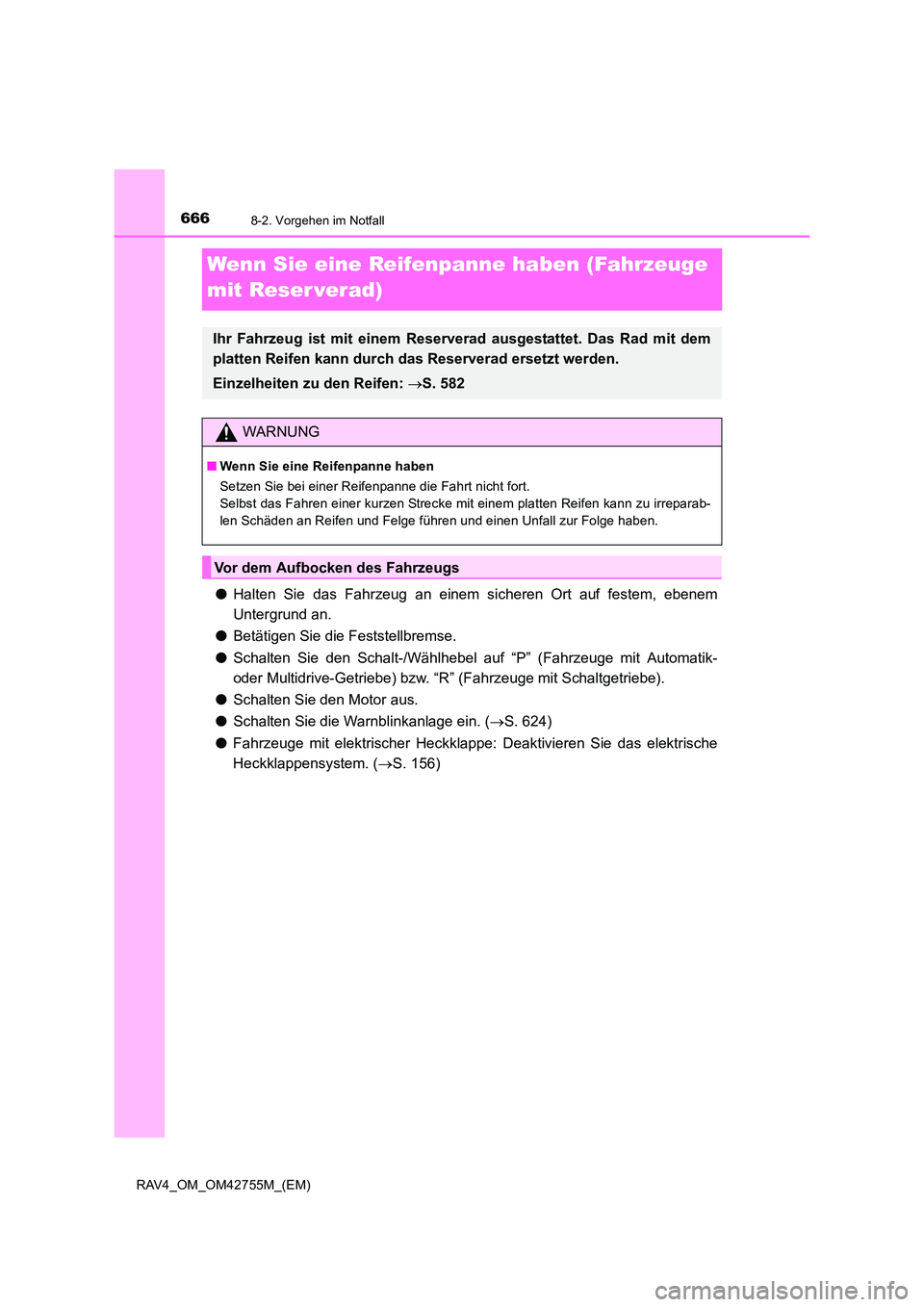

Wenn Sie eine Reifenpanne haben (Fahrzeuge
mit Reser verad)
●Halten Sie das Fahrzeug an einem sicheren Ort auf festem, ebenem
Untergrund an.
● Betätigen Sie die Feststellbremse.
● Schalten Sie den Schalt-/Wählhebel auf “P” (Fahrzeuge mit Automatik-
oder Multidrive-Getriebe) bzw. “R” (Fahrzeuge mit Schaltgetriebe).
● Schalten Sie den Motor aus.
● Schalten Sie die Warnblinkanlage ein. ( →S. 624)
● Fahrzeuge mit elektrischer Heckklappe: Deaktivieren Sie das elektrische
Heckklappensystem. ( →S. 156)
Ihr Fahrzeug ist mit einem Reserverad ausgestattet. Das Rad mit dem
platten Reifen kann durch d as Reserverad ersetzt werden.
Einzelheiten zu den Reifen: →S. 582
WARNUNG
■ Wenn Sie eine Reifenpanne haben
Setzen Sie bei einer Reifenpanne die Fahrt nicht fort.
Selbst das Fahren einer kurzen Strecke mit einem platten Reifen kann zu irreparab-
len Schäden an Reifen und Felge führen und einen Unfall zur Folge haben.
Vor dem Aufbocken des Fahrzeugs

6678-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42755M_(EM)
*: Kann zusammen mit dem Wagenheber platziert werden.

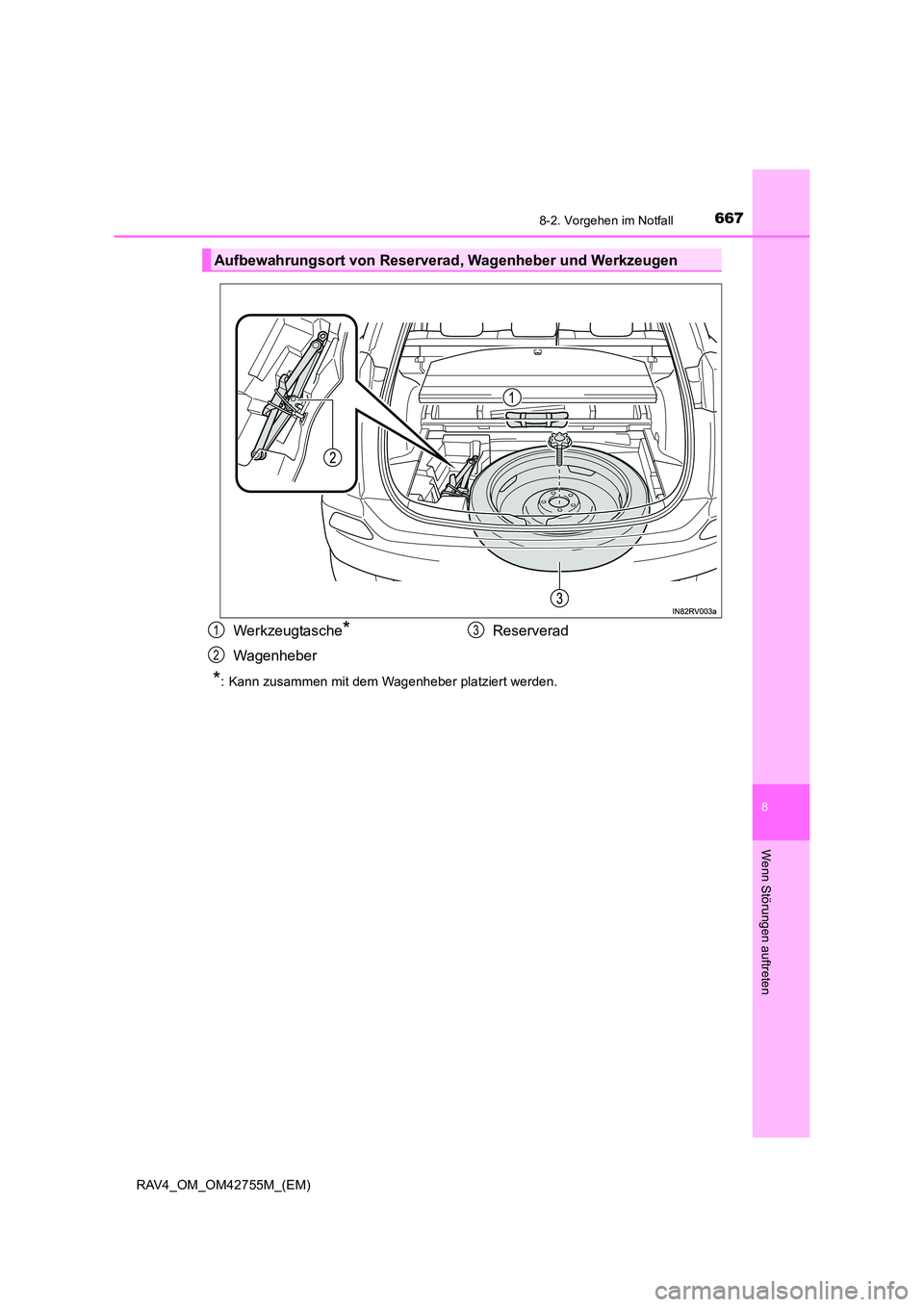

Aufbewahrungsort von Reserverad, Wagenheber und Werkzeugen
Werkzeugtasche*
WagenheberReserverad
1
2
3

6688-2. Vorgehen im Notfall
RAV4_OM_OM42755M_(EM)
WARNUNG
■Verwenden des Wagenhebers
Beachten Sie die folgenden Vorsichtsmaßregeln.
Bei einer unsachgemäßen Verwendung des Wagenhebers kann das Fahrzeug plötz-
lich vom Wagenheber fallen, was tödliche oder schwere Verletzungen zur Folge
haben kann.
●Verwenden Sie den Wagenheber ausschließlich zum Wechseln von Rädern oder
zum Aufziehen und Entfernen von Schneeketten.
● Verwenden Sie zum Wechseln eines Rads mit einem platten Reifen nur den mit
diesem Fahrzeug gelieferten Wagenheber.
Verwenden Sie ihn nicht an anderen Fahrzeugen und verwenden Sie keine ande-
ren Wagenheber zum Wechseln von Rädern an diesem Fahrzeug.
● Setzen Sie den Wagenheber korrekt an dem vorgesehenen Ansatzpunkt an.
● Kriechen Sie niemals ganz oder teilweise unter ein Fahrzeug, das nur vom Wagen-
heber abgestützt wird.
● Starten Sie den Motor nicht, während das Fahrzeug vom Wagenheber abgestützt
wird.
● Heben Sie das Fahrzeug keinesfalls an, während sich jemand darin befindet.
● Legen Sie beim Anheben keinen Gegenstand auf oder unter den Wagenheber.
● Heben Sie das Fahrzeug nicht höher an als zum Radwechseln erforderlich.
● Verwenden Sie Untersetzböcke, wenn es notwendig ist, unter das Fahrzeug zu
kriechen.
● Halten Sie das Fahrzeug auf festem, flachem und ebenem Untergrund an, betäti-
gen Sie kräftig die Feststellbremse und schalten Sie den Schalt-/Wählhebel auf “P”
(Automatik- oder Multidrive-Getriebe) bzw. “R” (Schaltgetriebe). Blockieren Sie
gegebenenfalls das dem defekten Reifen diagonal gegenüberliegende Rad.
● Vergewissern Sie sich vor dem Absenken des Fahrzeugs, dass sich niemand in
der Nähe des Fahrzeugs befindet. Falls sich Personen in der Nähe aufhalten, war-
nen Sie diese, bevor Sie das Fahrzeug absenken.

6698-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42755M_(EM)
Fahrzeuge mit normalem Reser-
verad: Drehen Sie den Knopf jedes
Clips auf dem hinteren Gepäck-
raumboden, um die Verriegelung
zu lösen.
Entfernen Sie den hinteren
Gepäckraumboden.
Nehmen Sie den Wagenheber her-
aus.
Lösen Sie den Haken und nehmen
Sie den Wagenheber heraus.
Beim Verstauen des Wagenhebers
kurbeln Sie diesen bis zum
Anschlag zurück, fixieren Sie ihn mit
dem Gummiband und verstauen Sie
ihn.
Entnehmen des Wagenhebers
1
2
3

6708-2. Vorgehen im Notfall
RAV4_OM_OM42755M_(EM)
Lösen Sie die mittige Befestigungs-
vorrichtung, mit der das Reserverad
gesichert ist.

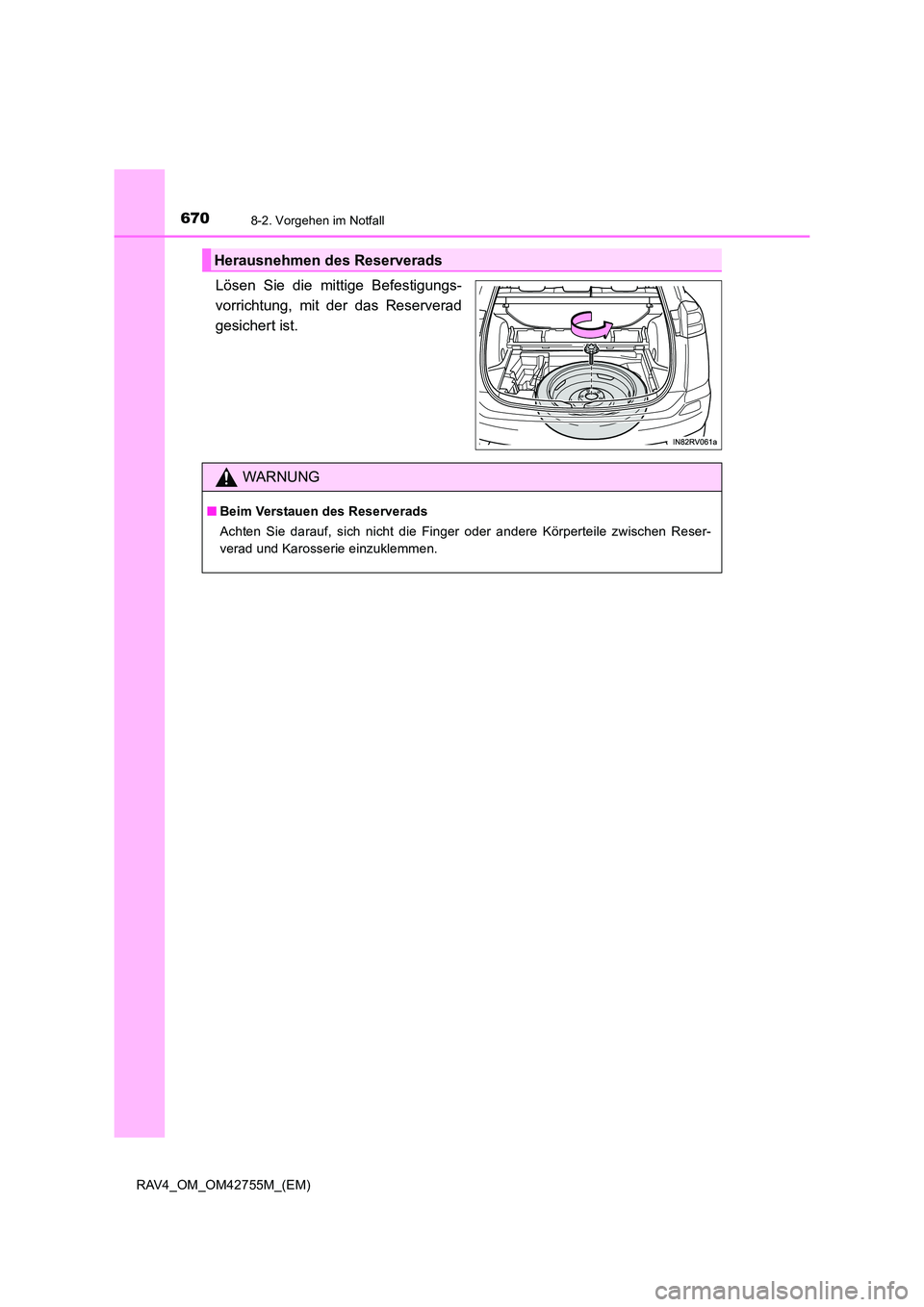

Herausnehmen des Reserverads
WARNUNG
■Beim Verstauen des Reserverads
Achten Sie darauf, sich nicht die Finger oder andere Körperteile zwischen Reser-
verad und Karosserie einzuklemmen.

6718-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42755M_(EM)
Blockieren Sie die Räder mit
Unterlegkeilen.
Entfernen Sie die Radzierkappe mit dem Schlüssel.
Halten Sie zum Schutz der Radzierkappe einen Lappen zwischen Schlüssel und
Radzierkappe.
Radwechsel bei einer Reifenpanne
1
Platter ReifenPosition der Unterlegkeile
VornLinksHinter dem rechten Hinterrad
RechtsHinter dem linken Hinterrad
HintenLinksVor dem rechten Vorderrad
RechtsVor dem linken Vorderrad
2
XFahrzeuge mit vollständiger
RadzierkappeXFahrzeuge mit mittlerer
Radzierkappe

6728-2. Vorgehen im Notfall
RAV4_OM_OM42755M_(EM)
Lockern Sie die Radmuttern ein
wenig (eine Umdrehung).
Drehen Sie den Bereich des
Wagenhebers von Hand, bis die
Nut des Wagenhebers mit dem
Ansatzpunkt in Kontakt ist.
Die Ansatzpunktmarkierungen befin-
den sich unter dem Türschweller. Sie
verweisen auf die Ansatzpunkte für
den Wagenheber.
Setzen Sie die Wagenheberkurbel
und den Radmutternschlüssel wie
in der Abbildung gezeigt zusam-
men.
Heben Sie das Fahrzeug an, bis
sich das Rad ein wenig über dem
Boden befindet.
3
4A
5
