1052. Kombiinstrument
2
Kombiinstrument
RAV4_OM_OM42755M_(EM)
(falls
vorhanden)
Vorglüh-Kontrollleuchte
( → S. 245, 248)
*1
(falls
vorhanden)
Kontrollleuchte für den
Allradantrieb-Sperrmodus
( → S. 377)
*1
(falls
vorhanden)
Kontrollleuchte für die
elektronische
Bergabfahrkontrolle
( → S. 391)*1
(falls
vorhanden)
“AUTO LSD”-
Kontrollleuchte ( →S. 406)
*3Wegfahrsperren-
Kontrollleuchte
(→ S. 84, 94)*3
(falls
vorhanden)
Toyota-Einparkhilfesensor-
Kontrollleuchte ( →S. 368)
(falls
vorhanden)
“SPORT”-Kontrollleuchte
( → S. 257)
(falls
vorhanden)
Toyota-Einparkhilfesensor-
Kontrollleuchte ( →S. 369)
(falls
vorhanden)
“ECO MODE”-
Kontrollleuchte ( →S. 257)
(falls
vorhanden)
Kontrollleuchte für die
Spurwechsel-Warnfunktion
(LDA) ( →S. 334)
*1
(falls
vorhanden)
Schaltanzeige ( →S. 281)
*4, 5
(falls
vorhanden)
Außenspiegel-Anzeigen
für den Spurwechsel-
Assistenten (BSM)
( → S. 393)
*1
(falls
vorhanden)
Kontrollleuchte für
umweltfreundliche
Fahrweise ( →S. 107)
(falls
vorhanden)
BSM-Kontrollleuchte
( → S. 393)
*1
(falls
vorhanden)
Kontrollleuchte für das
Stopp-Start-System
( → S. 378)*1, 3“PASSENGER
AIR BAG”-
Kontrollleuchte
(→ S. 58)
*1
(falls
vorhanden)
Kontrollleuchte für
ausgeschaltetes Stopp-
Start-System ( →S. 379)*1, 6
(falls
vorhanden)
PCS-Warnleuchte
( → S. 322)

1062. Kombiinstrument
RAV4_OM_OM42755M_(EM)
*1: Diese Leuchten leuchten auf, wenn der Motorschalter in Stellung “ON” (Fahrzeugeohne intelligentes Zugangs- und Startsystem) bzw. in den Modus IGNITION ON
(Fahrzeuge mit intelligentem Zugangs- und Startsystem) geschaltet wird, um anzu-
zeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach dem Star-
ten des Motors oder nach einigen Sekunden. Wenn die Leuchten nicht aufleuchten
oder nicht wieder erlöschen, kann eine Funktionsstörung eines Systems vorliegen.
Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fach-
werkstatt überprüfen.
*2: Die Leuchte zeigt durch Aufblinken an, dass das System arbeitet.
*3: Diese Leuchte leuchtet auf der Mittelkonsole auf.
*4: Die Außenspiegel-Anzeigen für den Spurwechsel-Assistenten (BSM) zeigen in denfolgenden Situationen durch Aufleuchten den Betrieb des Systems an:
• Wenn der Motorschalter in Stellung “ON” (Fahrzeuge ohne intelligentes Zugangs-
und Startsystem) bzw. in den Modus IGNITION ON (Fahrzeuge mit intelligentem
Zugangs- und Startsystem) geschaltet wird, während das System eingeschaltet
ist.
• Wenn das System eingeschaltet wird, während sich der Motorschalter in Stellung
“ON” (Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw. im Modus
IGNITION ON (Fahrzeuge mit intelligentem Zugangs- und Startsystem) befindet.
Wenn das System einwandfrei funktioniert, erlöschen die Außenspiegel-Kontroll-
leuchten für den Spurwechsel-Assistenten (BSM) nach wenigen Sekunden.
Falls die Außenspiegel-Anzeigen für den Spurwechsel-Assistenten (BSM) nicht auf-
leuchten oder nicht erlöschen, liegt möglicherweise eine Funktionsstörung im Sys-
tem vor. Falls dies eintritt, lassen Sie das Fahrzeug von einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt überprüfen.
*5: Diese Leuchte leuchtet auf den Außenspiegeln auf.
*6: Die Leuchte schaltet sich ein, wenn das System ausgeschaltet ist.
*7: Wenn die Außentemperatur ca. 3 °C oder weniger beträgt, blinkt die Kontrollleuchte
ungefähr 10 Sekunden und leuchtet dann dauerhaft.
*7Glatteis-Warnleuchte
( → S. 656)

1072. Kombiinstrument
2
Kombiinstrument
RAV4_OM_OM42755M_(EM)

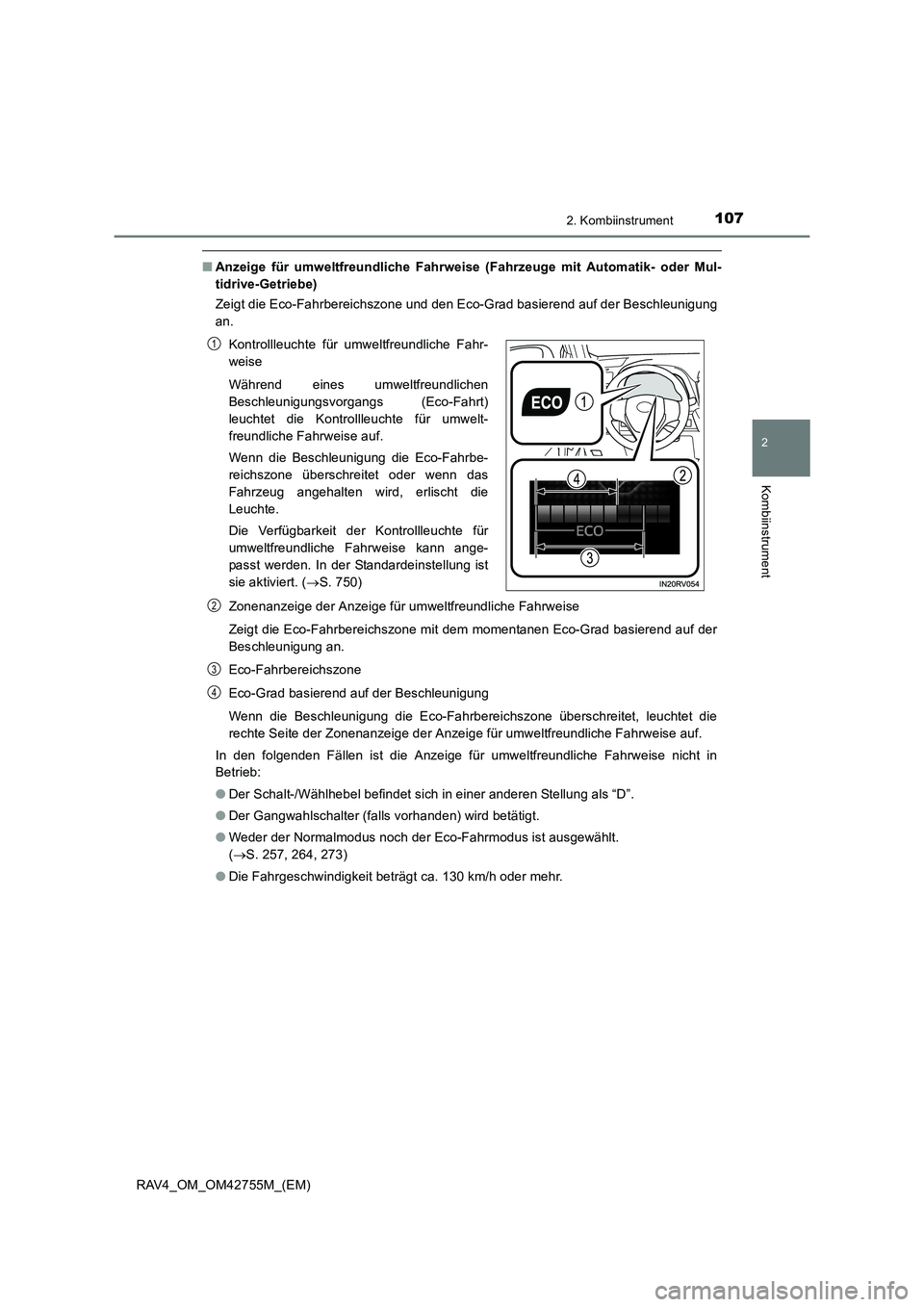

■Anzeige für umweltfreundliche Fahrweise (Fahrzeuge mit Automatik- oder Mul-
tidrive-Getriebe)
Zeigt die Eco-Fahrbereichszone und den Eco-Grad basierend auf der Beschleunigung
an.
Zonenanzeige der Anzeige für umweltfreundliche Fahrweise
Zeigt die Eco-Fahrbereichszone mit dem momentanen Eco-Grad basierend auf der
Beschleunigung an.
Eco-Fahrbereichszone
Eco-Grad basierend auf der Beschleunigung
Wenn die Beschleunigung die Eco-Fahrbereichszone überschreitet, leuchtet die
rechte Seite der Zonenanzeige der Anzeige für umweltfreundliche Fahrweise auf.
In den folgenden Fällen ist die Anzeige für umweltfreundliche Fahrweise nicht in
Betrieb:
● Der Schalt-/Wählhebel befindet sich in einer anderen Stellung als “D”.
● Der Gangwahlschalter (falls vorhanden) wird betätigt.
● Weder der Normalmodus noch der Eco-Fahrmodus ist ausgewählt.
(→ S. 257, 264, 273)
● Die Fahrgeschwindigkeit beträgt ca. 130 km/h oder mehr. Kontrollleuchte für umweltfreundliche Fahr-
weise
Während eines umweltfreundlichen
Beschleunigungsvorgangs (Eco-Fahrt)
leuchtet die Kontrollleuchte für umwelt-
freundliche Fahrweise auf.
Wenn die Beschleunigung die Eco-Fahrbe-
reichszone überschreitet oder wenn das
Fahrzeug angehalten wird, erlischt die
Leuchte.
Die Verfügbarkeit der Kontrollleuchte für
umweltfreundliche Fahrweise kann ange-
passt werden. In der Standardeinstellung ist
sie aktiviert. ( →S. 750)
1
2
3
4

1082. Kombiinstrument
RAV4_OM_OM42755M_(EM)

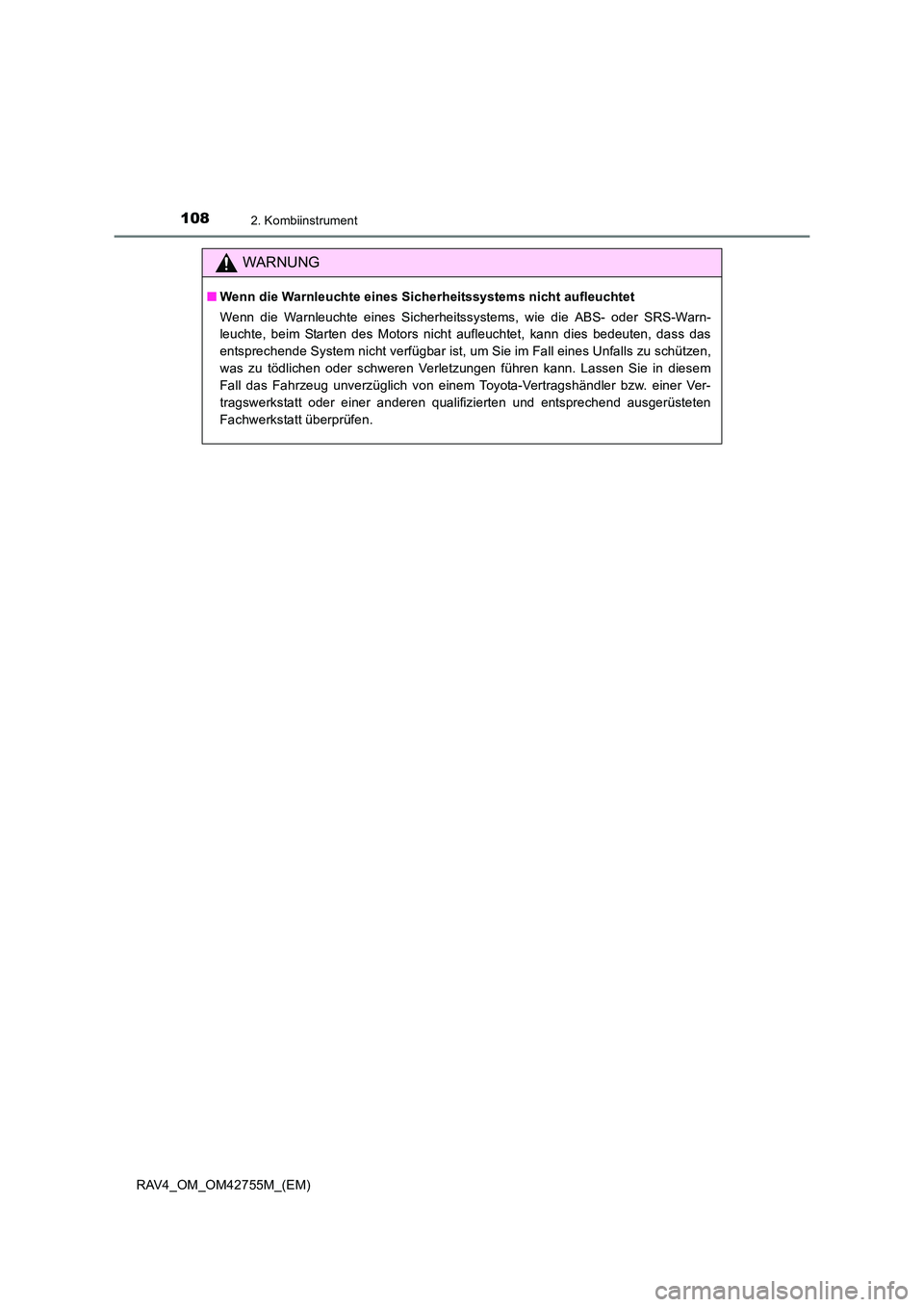

WARNUNG
■Wenn die Warnleuchte eines Sicherheitssystems nicht aufleuchtet
Wenn die Warnleuchte eines Sicherheitssystems, wie die ABS- oder SRS-Warn-
leuchte, beim Starten des Motors nicht aufleuchtet, kann dies bedeuten, dass das
entsprechende System nicht verfügbar ist, um Sie im Fall eines Unfalls zu schützen,
was zu tödlichen oder schweren Verletzungen führen kann. Lassen Sie in diesem
Fall das Fahrzeug unverzüglich von einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt überprüfen.

109
2
2. Kombiinstrument
Kombiinstrument
RAV4_OM_OM42755M_(EM)
Anzeigen und Instrumente
Die auf dem Instrument und der Anzeige verwendeten Einheiten hängen vom
jeweiligen Verkaufsgebiet ab.
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Tachometer
Zeigt die Geschwindigkeit an
Kraftstoffvorratsanzeige
Zeigt die restliche Kraftstoffmenge im Tank an
Fahrstufe und Schaltbereich (Fahrzeuge mit Automatik- oder Multidrive-
Getriebe)
Zeigt die gewählte Fahrstufe bzw. den gewählten Schaltbereich an
(→ S. 255, 262, 271)
Multi-Informationsdisplay
Zeigt dem Fahrer verschiedene auf den Fahrbetrieb bezogene Daten an. ( →S. 113)
Außentemperaturanzeige
→S . 111
Motorkühlmittel-Temperaturanzeige
Zeigt die Motorkühlmitteltemperatur an
1
2
3
4
5
6
7

1102. Kombiinstrument
RAV4_OM_OM42755M_(EM)
Kilometerzähler, Tageskilometerzähler, Regler für die Einstellung der Kom-
biinstrumentbeleuchtung und Hinweis auf erforderliche Wartung
Kilometerzähler:
Zeigt die mit dem Fahrzeug zurückgelegte Gesamtfahrstrecke an.
Tageskilometerzähler:
Zeigt die Fahrstrecke an, die das Fahrzeug seit dem letzten Rücksetzen des Zäh-
lers zurückgelegt hat. Die Tageskilometerzähler “A” und “B” können unabhängig
voneinander zur Speicherung und Anzeige verschiedener Fahrstrecken verwendet
werden.
Regler für die Einstellung der Kombiinstrumentbeleuchtung:
Zeigt die Helligkeit der Instrumentenbeleuchtung an, die eingestellt werden kann.
Hinweis auf erforderliche Wartung (falls vorhanden):• Zeigt den Hinweis auf erforderliche Wartung an.
• Er kann über den Einstellungsbildschirm des Multi-Informationsdisplays zurück- gesetzt werden. ( →S. 570)
Uhr
→S. 116
Das Umschalten der Anzeige zwi-
schen Kilometerzähler, Tageskilome-
terzähler und Regler für die
Einstellung der Kombiinstrumentbe-
leuchtung und Hinweis auf erforderli-
che Wartung erfolgt durch Drücken
des Schalters “TRIP”.
• Wenn der Tageskilometerzähler
angezeigt wird, kann dieser durch
langes Drücken des Schalters “TRIP”
zurückgesetzt werden.
• Wenn die Anzeige des Reglers für die Einstellung der Kombiinstrumentbeleuch- tung angezeigt wird, kann die Helligkeit der Kombiinstrumentbeleuchtung durch
langes Drücken des Schalters “TRIP” eingestellt werden.
Umschalten der Anzeige für Kilome terzähler, Tageskilometerzähler,
Regler für die Einstellung der Ko mbiinstrumentbeleuchtung und Hin-
weis auf erforderliche Wartung
8
9

1112. Kombiinstrument
2
Kombiinstrument
RAV4_OM_OM42755M_(EM)
■Voraussetzung für die Beleuchtung der Instrumente und Anzeigen
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Der Motorschalter befindet sich in Stellung “ON”.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Der Motorschalter befindet sich im Modus IGNITION ON.
■ Einstellung der Kombiinstrumentbeleuchtung
Die Helligkeit der Instrumentenbeleuchtung kann für helle Umgebungen (Tagmodus)
und dunkle Umgebungen (Nachtmodus) individuell eingestellt werden. Bei einer Ände-
rung der Helligkeitsstufe des Tagmodus wird jedoch auch die Helligkeitsstufe des
Nachtmodus geändert.
■ Außentemperaturanzeige
●In den folgenden Situationen wird die Außentemperatur möglicherweise nicht korrekt
angezeigt oder die Änderung der Anzeige dauert länger als üblich.
• Wenn das Fahrzeug steht oder mit geringer Geschwindigkeit gefahren wird (weni-
ger als 20 km/h)
• Wenn die Außentemperatur sich sehr plötzlich verändert (bei der Ausfahrt/Ein- fahrt in eine Garage, einen Tunnel usw.)
● Wird “--” angezeigt, liegt möglicherweise eine Störung des Systems vor.
Bringen Sie das Fahrzeug zu einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fach-
werkstatt.
● Es können Temperaturen zwischen -40 °C und 50 °C angezeigt werden.
WARNUNG
■ Das Informationsdisplay bei niedrigen Temperaturen
Lassen Sie vor der Verwendung des Flüssigkristall-Informationsdisplays den Fahr-
zeuginnenraum aufwärmen. Bei sehr niedrigen Temperaturen kann es sein, dass
das Display langsam reagiert und die Anzeige verzögert umgeschaltet wird.
So kann es beispielsweise zu einer Verzögerung zwischen dem Schaltvorgang des
Fahrers und der Anzeige des neuen Gangs auf dem Display kommen. Diese Verzö-
gerung kann dazu führen, dass der Fahrer erneut zurückschaltet, wodurch es zu
einer abrupten und übermäßig starken Motorbremswirkung und in der Folge zu
einem Unfall mit tödlichen oder schweren Verletzungen kommen kann.

1122. Kombiinstrument
RAV4_OM_OM42755M_(EM)

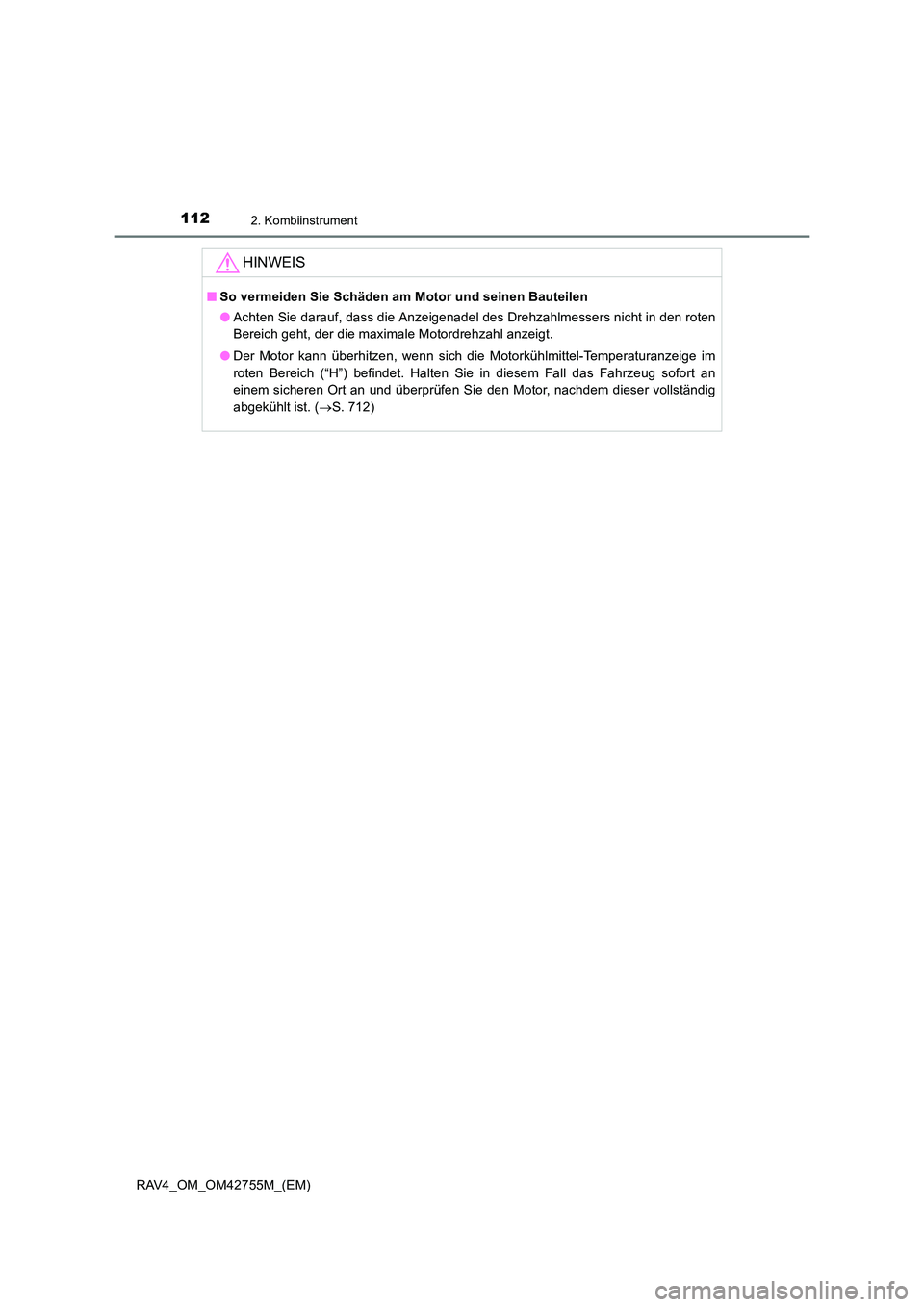

HINWEIS
■So vermeiden Sie Schäden am Motor und seinen Bauteilen
●Achten Sie darauf, dass die Anzeigenadel des Drehzahlmessers nicht in den roten
Bereich geht, der die maximale Motordrehzahl anzeigt.
● Der Motor kann überhitzen, wenn sich die Motorkühlmittel-Temperaturanzeige im
roten Bereich (“H”) befindet. Halten Sie in diesem Fall das Fahrzeug sofort an
einem sicheren Ort an und überprüfen Sie den Motor, nachdem dieser vollständig
abgekühlt ist. ( →S. 712)
