Wenn Störungen auftreten
RAV4_OM_OM42755M_(EM)

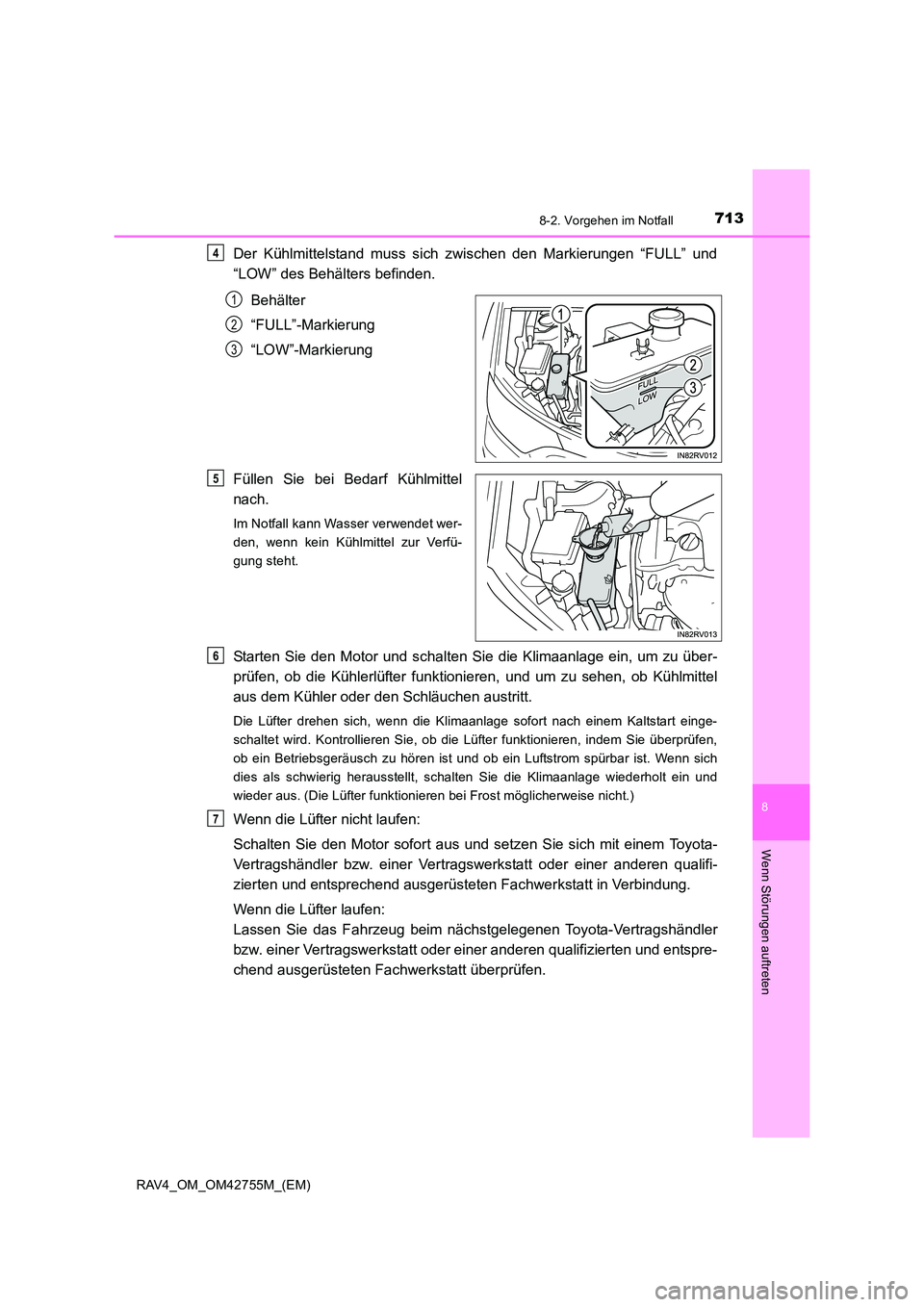

Der Kühlmittelstand muss sich zwischen den Markierungen “FULL” und
“LOW” des Behälters befinden.Behälter
“FULL”-Markierung
“LOW”-Markierung
Füllen Sie bei Bedarf Kühlmittel
nach.
Im Notfall kann Wasser verwendet wer-
den, wenn kein Kühlmittel zur Verfü-
gung steht.
Starten Sie den Motor und schalten Sie die Klimaanlage ein, um zu über-
prüfen, ob die Kühlerlüfter funktionieren, und um zu sehen, ob Kühlmittel
aus dem Kühler oder den Schläuchen austritt.
Die Lüfter drehen sich, wenn die Klimaanlage sofort nach einem Kaltstart einge-
schaltet wird. Kontrollieren Sie, ob die Lüfter funktionieren, indem Sie überprüfen,
ob ein Betriebsgeräusch zu hören ist und ob ein Luftstrom spürbar ist. Wenn sich
dies als schwierig herausstellt, schalten Sie die Klimaanlage wiederholt ein und
wieder aus. (Die Lüfter funktionieren bei Frost möglicherweise nicht.)
Wenn die Lüfter nicht laufen:
Schalten Sie den Motor sofort aus und setzen Sie sich mit einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifi-
zierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
Wenn die Lüfter laufen:
Lassen Sie das Fahrzeug beim nächstgelegenen Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt überprüfen.
4
1
2
3
5
6
7

7148-2. Vorgehen im Notfall
RAV4_OM_OM42755M_(EM)
WARNUNG
■Bei Überprüfungen unter der Motorhaube
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu schweren Verletzungen, z. B. Verbrennungen, kommen.
●Falls Dampf unter der Motorhaube hervorquillt, öffnen Sie die Motorhaube erst,
wenn sich der Dampf verflüchtigt hat. Der Motorraum kann sehr heiß sein.
● Halten Sie Hände und Kleidung (insbesondere Krawatten, Schals oder Halstücher)
von den Lüftern und Riemen fern. Hände und Kleidungsstücke können einge-
klemmt werden, wodurch es zu schweren Verletzungen kommen kann.
● Lockern Sie nicht die Verschlusskappe des Kühlmittelbehälters, solange Motor und
Kühler noch heiß sind. Heißer Dampf oder Kühlmittel könnte heraussprühen.
HINWEIS
■Nachfüllen von Motorkühlmittel
Füllen Sie Kühlmittel langsam nach, nachdem der Motor ausreichend abgekühlt ist.
Durch zu schnelles Einfüllen von kaltem Motorkühlmittel in einen heißen Motor kann
es zu Schäden am Motor kommen.
■ So vermeiden Sie Beschädigungen des Kühlsystems
Beachten Sie die folgenden Vorsichtsmaßregeln:
●Vermeiden Sie eine Verunreinigung des Kühlmittels mit Fremdkörpern (wie Sand,
Staub usw.).
● Verwenden Sie keinen Kühlmittelzusatz.

7158-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42755M_(EM)

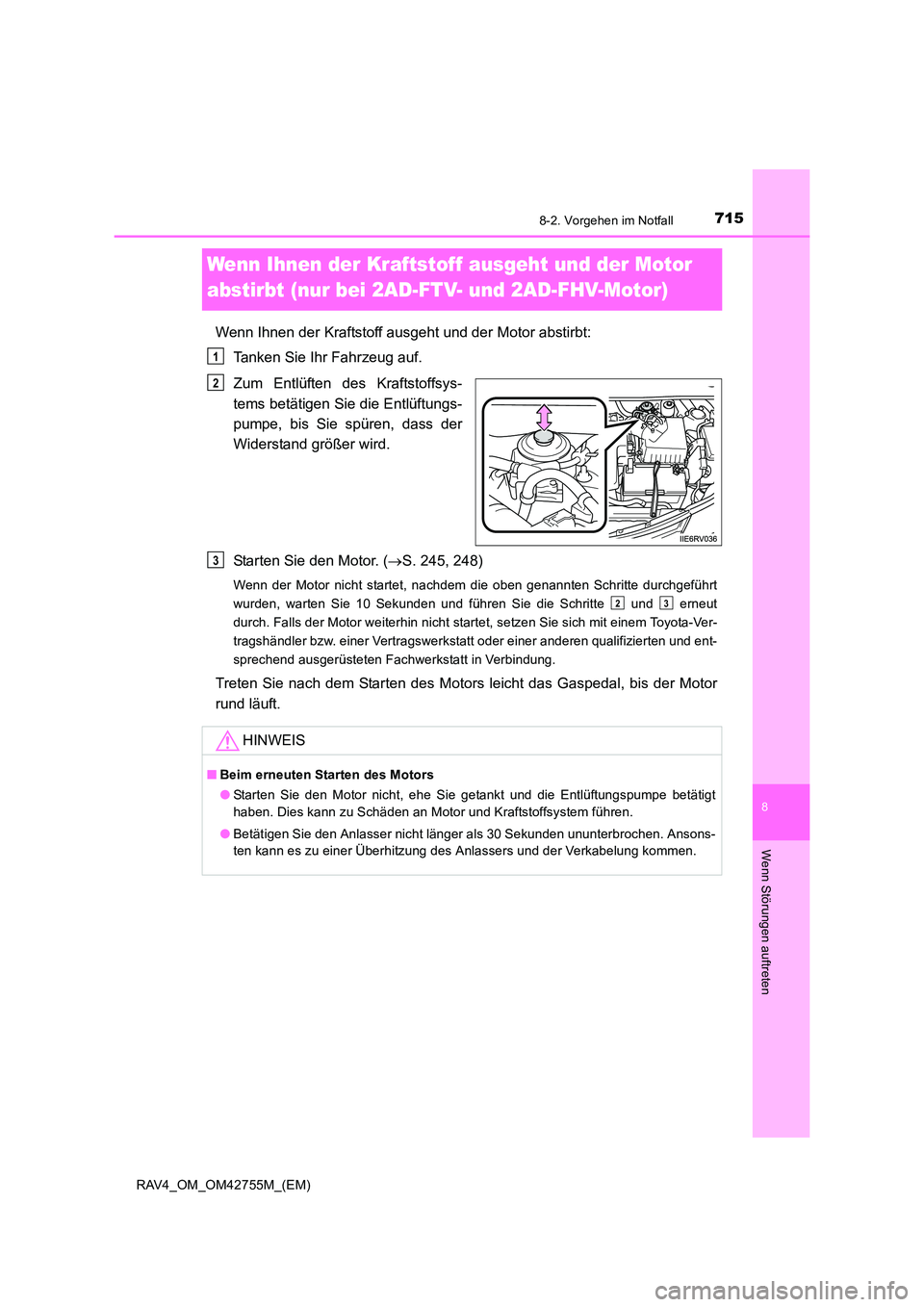

Wenn Ihnen der Kraftstoff ausgeht und der Motor
abstirbt (nur bei 2AD-FTV- und 2AD-FHV-Motor)
Wenn Ihnen der Kraftstoff ausgeht und der Motor abstirbt:Tanken Sie Ihr Fahrzeug auf.
Zum Entlüften des Kraftstoffsys-
tems betätigen Sie die Entlüftungs-
pumpe, bis Sie spüren, dass der
Widerstand größer wird.
Starten Sie den Motor. ( →S. 245, 248)
Wenn der Motor nicht startet, nachdem die oben genannten Schritte durchgeführt
wurden, warten Sie 10 Sekunden und führen Sie die Schritte und erneut
durch. Falls der Motor weiterhin nicht startet, setzen Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und ent-
sprechend ausgerüsteten Fachwerkstatt in Verbindung.
Treten Sie nach dem Starten des Motors leicht das Gaspedal, bis der Motor
rund läuft.
1
2
HINWEIS
■ Beim erneuten Starten des Motors
●Starten Sie den Motor nicht, ehe Sie getankt und die Entlüftungspumpe betätigt
haben. Dies kann zu Schäden an Motor und Kraftstoffsystem führen.
● Betätigen Sie den Anlasser nicht länger als 30 Sekunden ununterbrochen. Ansons-
ten kann es zu einer Überhitzung des Anlassers und der Verkabelung kommen.
3
23

7168-2. Vorgehen im Notfall
RAV4_OM_OM42755M_(EM)

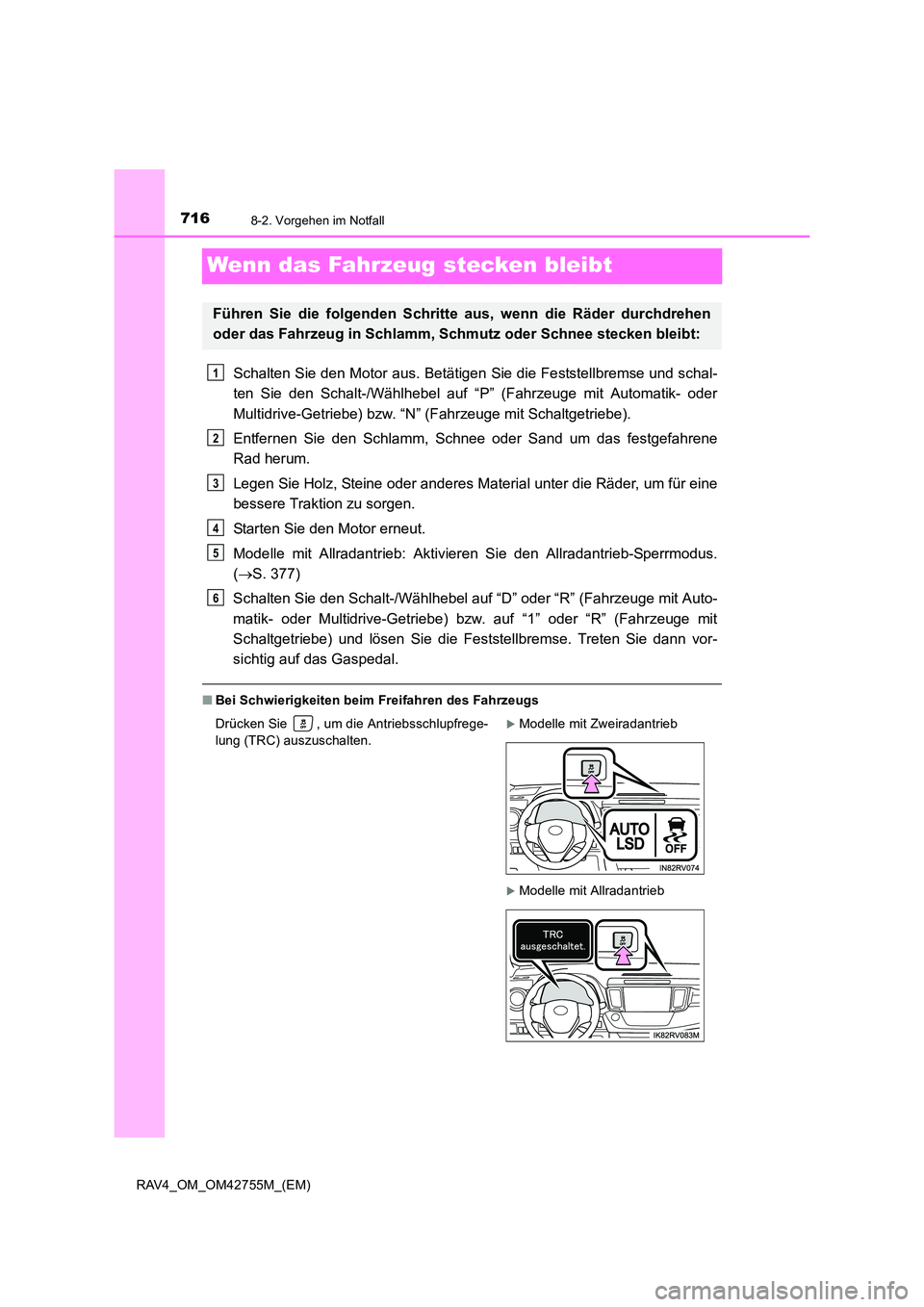

Wenn das Fahrzeug stecken bleibt
Schalten Sie den Motor aus. Betätigen Sie die Feststellbremse und schal-
ten Sie den Schalt-/Wählhebel auf “P” (Fahrzeuge mit Automatik- oder
Multidrive-Getriebe) bzw. “N” (Fahrzeuge mit Schaltgetriebe).
Entfernen Sie den Schlamm, Schnee oder Sand um das festgefahrene
Rad herum.
Legen Sie Holz, Steine oder anderes Material unter die Räder, um für eine
bessere Traktion zu sorgen.
Starten Sie den Motor erneut.
Modelle mit Allradantrieb: Aktivier en Sie den Allradantrieb-Sperrmodus.
( → S. 377)
Schalten Sie den Schalt-/Wählhebel auf “D” oder “R” (Fahrzeuge mit Auto-
matik- oder Multidrive-Getriebe) bzw. auf “1” oder “R” (Fahrzeuge mit
Schaltgetriebe) und lösen Sie die Feststellbremse. Treten Sie dann vor-
sichtig auf das Gaspedal.
■ Bei Schwierigkeiten beim Freifahren des Fahrzeugs
Führen Sie die folgenden Schritte aus, wenn die Räder durchdrehen
oder das Fahrzeug in Schlamm, Schmutz oder Schnee stecken bleibt:
Drücken Sie , um die Antriebsschlupfrege-
lung (TRC) auszuschalten.XModelle mit Zweiradantrieb
XModelle mit Allradantrieb
1
2
3
4
5
6

7178-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42755M_(EM)
WARNUNG
■Beim Versuch, ein stecken gebliebenes Fahrzeug freizufahren
Wenn Sie ein Freifahren durch ruckweises Vor- und Zurücksetzen versuchen, stellen
Sie sicher, dass Sie keine anderen Fahrzeuge, Gegenstände oder Personen in der
Umgebung anfahren. Das Fahrzeug kann einen Satz nach vorn oder nach hinten
machen, wenn es plötzlich freikommt. Seien Sie äußerst vorsichtig.
■ Beim Schalten des Schalt-/Wählhebels (Fahrzeuge mit Automatik- oder Multid-
rive-Getriebe)
Betätigen Sie den Schalt-/Wählhebel niemals bei getretenem Gaspedal.
Dies kann zu einer unerwarteten, sprunghaften Beschleunigung des Fahrzeugs füh-
ren und einen Unfall mit tödlichen oder schweren Verletzungen verursachen.
HINWEIS
■So vermeiden Sie Schäden am Getriebe und anderen Bauteilen
●Lassen Sie nach Möglichkeit die Räder nicht durchdrehen und treten Sie das Gas-
pedal nicht stärker als nötig.
● Wenn das Fahrzeug trotz Durchführung dieser Schritte weiterhin stecken bleibt,
muss es möglicherweise freigeschleppt werden.

7188-2. Vorgehen im Notfall
RAV4_OM_OM42755M_(EM)

719
9

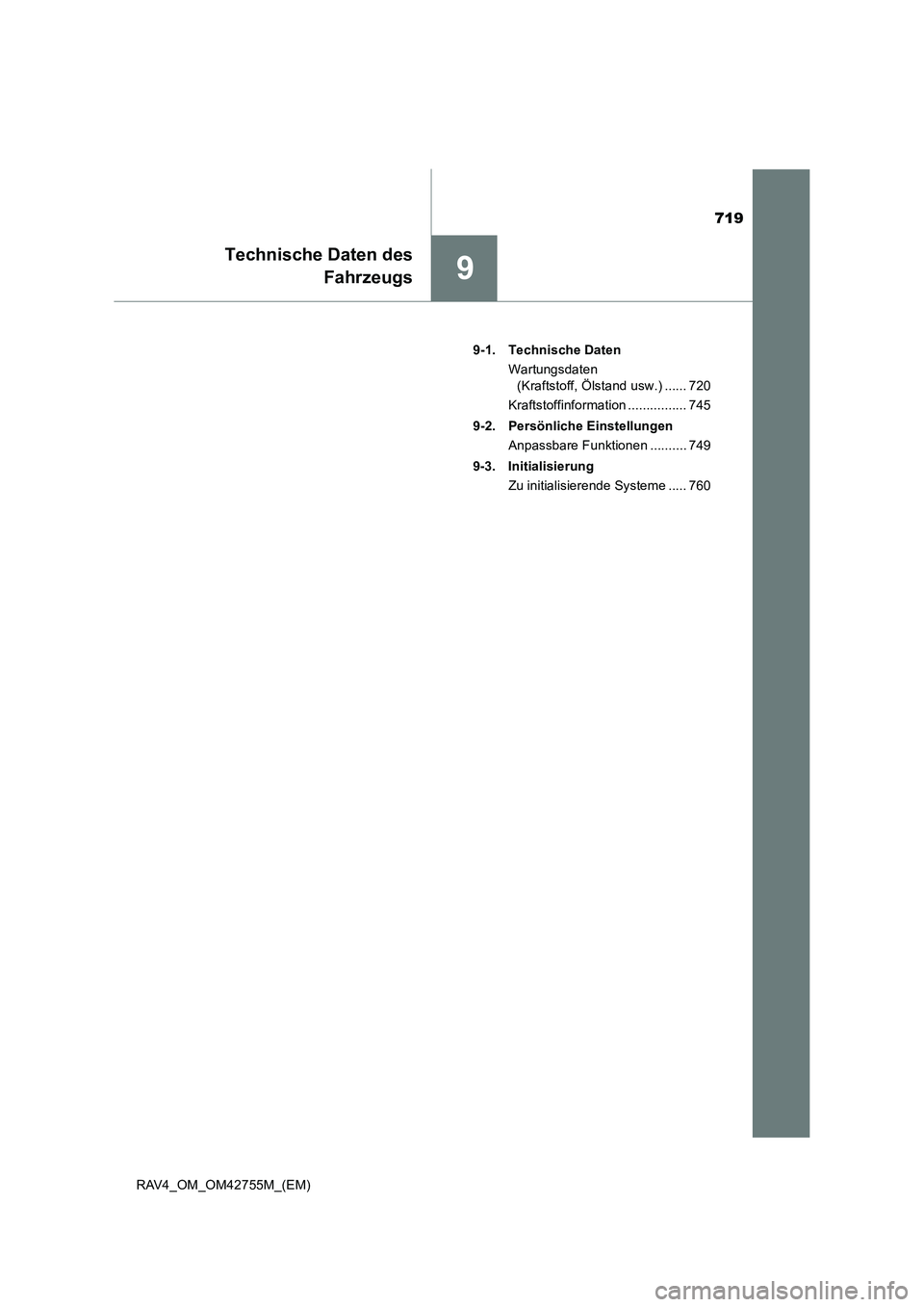

Technische Daten des Fahrzeugs
RAV4_OM_OM42755M_(EM) 9-1. Technische Daten
Wartungsdaten (Kraftstoff, Ölstand usw.) ...... 720
Kraftstoffinformation ................ 745
9-2. Persönliche Einstellungen Anpassbare Funktionen .......... 749
9-3. Initialisierung Zu initialisierende Systeme ..... 760

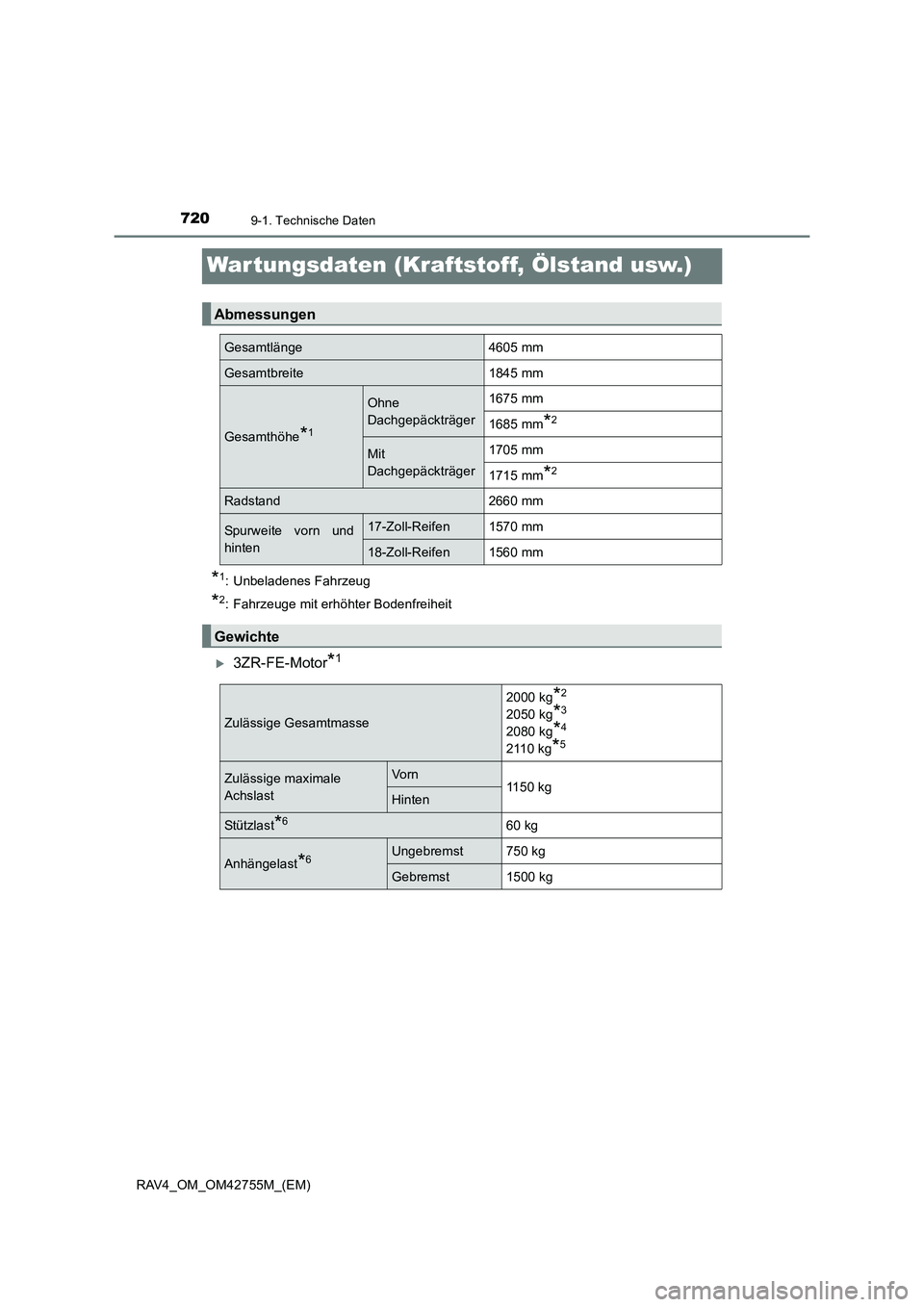

7209-1. Technische Daten
RAV4_OM_OM42755M_(EM)
War tungsdaten (Kraftstoff, Ölstand usw.)
*1: Unbeladenes Fahrzeug
*2: Fahrzeuge mit erhöhter Bodenfreiheit
X3ZR-FE-Motor*1
Abmessungen
Gesamtlänge4605 mm
Gesamtbreite1845 mm
Gesamthöhe*1
Ohne
Dachgepäckträger1675 mm
1685 mm*2
Mit
Dachgepäckträger1705 mm
1715 mm*2
Radstand2660 mm
Spurweite vorn und
hinten17-Zoll-Reifen1570 mm
18-Zoll-Reifen1560 mm
Gewichte
Zulässige Gesamtmasse
2000 kg*2
2050 kg*3
2080 kg*4
2110 kg*5
Zulässige maximale
AchslastVo rn1150 kgHinten
Stützlast*660 kg
Anhängelast*6Ungebremst750 kg
Gebremst1500 kg
