6498-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42755M_(EM)
Zeigt eine Funktionsstörung im Ladesystem des Fahr-
zeugs an.
→Halten Sie das Fahrzeug sofort an einem siche-
ren Ort an und setzen Sie sich mit einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt in Verbin-
dung. Es kann gefährlich sein, die Fahrt
fortzusetzen.
(Falls vorhanden)
Zeigt an, dass der Radarsensor verschmutzt oder mit
Eis bedeckt ist
Es ertönt ebenfalls ein Warnsummer.
→ Reinigen Sie den Sensor.
(Falls vorhanden)
Zeigt an, dass das Radar-Geschwindigkeitsregelsys-
tem aufgrund schlechter Witterungsverhältnisse vorü-
bergehend nicht einsatzbereit ist
Es ertönt ebenfalls ein Warnsummer.
→ Verwenden Sie das Rada r-Geschwindigkeitsre-
gelsystem, wenn es wieder verfügbar ist.
(Falls vorhanden)
Zeigt eine Funktionsstörung des intelligenten Zugangs-
und Startsystems an
Es ertönt ebenfalls ein Warnsummer.
→ Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
WarnmeldungEinzelheiten/Maßnahmen

6508-2. Vorgehen im Notfall
RAV4_OM_OM42755M_(EM)
(Falls vorhanden)
Zeigt an, dass ein Sensor des Spurwechsel-Assisten-
ten oder der angrenzende Bereich auf dem Stoßfänger
verschmutzt oder mit Eis bedeckt istEs ertönt ebenfalls ein Warnsummer.
→ Reinigen Sie den Sensor und seine Umgebung
auf dem Stoßfänger.
(Falls vorhanden)
Zeigt eine Funktionsstörung des Geschwindigkeitsre-
gelsystems bzw. des dynamischen Radar-Geschwin-
digkeitsregelsystems (falls vorhanden) an
Drücken Sie die Taste “ON-OFF” einmal, um das
System zu deaktivieren, und dann erneut, um es wie-
der zu aktivieren.
Es ertönt ebenfalls ein Warnsummer.
→ Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
(Falls vorhanden)
Zeigt eine Funktionsstörung des LDA-Systems (Spur-
wechselwarnung mit Steuerung der Lenkung) an
Es ertönt ebenfalls ein Warnsummer.
→ Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
(Falls vorhanden)
Die Betriebsbedingungen für den Kamerasensor (Tem-
peratur usw.) werden nicht erfüllt.
→Sobald die Betriebsbedingungen für den Kame-
rasensor (Temperatur usw.) erfüllt sind, stehen
die folgenden Systeme zur Verfügung.
• PCS (Pre-Crash-Sicherheitssystem)
• LDA-System (Spurwechselwarnung mit Steue- rung der Lenkung)
• RSA (Verkehrszeichenerkennung)
• Dynamische Radar-Geschwindigkeitsregelung
• Fernlichtassistent
WarnmeldungEinzelheiten/Maßnahmen
(Orange)
(Orange) (Blinkt)

6518-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42755M_(EM)
(Falls vorhanden)
Zeigt an, dass sich Schmutz, Regen, Kondenswasser,
Eis, Schnee usw. auf der Windschutzscheibe vor dem
Kamerasensor befindetDie folgenden Systeme sind vorübergehend nicht
verfügbar.
• PCS (Pre-Crash-Sicherheitssystem)
• LDA-System (Spurwechselwarnung mit Steue-rung der Lenkung)
• RSA (Verkehrszeichenerkennung)
• Dynamische Radar-Geschwindigkeitsregelung
• Fernlichtassistent
→ Schalten Sie das System aus, entfernen Sie
Schmutz, Regen, Kondenswasser, Eis, Schnee
usw. von der Windschutzscheibe und schalten
Sie das System dann wieder ein.
(Falls vorhanden)
Das LDA-System (Spurwechselwarnung mit Steuerung
der Lenkung) wurde aufgrund einer Funktionsstörung
eines Sensors (nicht des Kamerasensors) vorüberge-
hend deaktiviert.
Es ertönt ebenfalls ein Warnsummer.
→ Schalten Sie das LDA-System aus und ergreifen
Sie die entsprechenden bei der Warnmeldung
angezeigten Korrekturmaßnahmen. Schalten Sie
das LDA-System wieder ein, nachdem Sie das
Fahrzeug kurze Zeit gefahren haben.
(Falls vorhanden)
Zeigt eine Funktionsstörung des Pre-Crash-Sicher-
heitssystems an
Es ertönt ebenfalls ein Warnsummer.
→ Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
(Falls vorhanden)
Zeigt eine Funktionsstörung des BSM-Systems (Spur-
wechsel-Assistent) an
Es ertönt ebenfalls ein Warnsummer.
→ Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
WarnmeldungEinzelheiten/Maßnahmen
(Orange) (Blinkt)
(Orange)
(Blinkt)

6528-2. Vorgehen im Notfall
RAV4_OM_OM42755M_(EM)
Zeigt einen ungewöhnlichen Motoröldruck anEs ertönt ebenfalls ein Warnsummer.
→ Halten Sie das Fahrzeug sofort an einem siche-
ren Ort an und setzen Sie sich mit einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt in Verbin-
dung.
(Automatik- oder
Multidrive-Getriebe)
Zeigt an, dass die Temperatur des Automatikgetriebe-
öls zu hoch ist (nur Modelle mit Allradantrieb)
Es ertönt ebenfalls ein Warnsummer.
→ Halten Sie das Fahrzeug sofort an einem siche-
ren Ort an und setzen Sie sich mit einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt in Verbin-
dung.
(nur Modelle mit Allradantrieb)
Zeigt eine Funktionsstörung des Allradantriebs an
Der Allradantrieb wird ausgeschaltet und das Fahr-
zeug schaltet auf Vorderradantrieb um.
Es ertönt ebenfalls ein Warnsummer.
→ Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
(Falls vorhanden)
Zeigt an, dass das LDA-System (Spurwechselwarnung
mit Steuerung der Lenkung) nicht verwendet werden
kann, da die Geschwindigkeit ca. 50 km/h oder weniger
beträgt
→Fahren Sie das Fahrzeug mit ca. 50 km/h oder
mehr.
WarnmeldungEinzelheiten/Maßnahmen

6538-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42755M_(EM)
(Falls vorhanden)
Zeigt an, dass das LDA-System (Spurwechselwarnung
mit Steuerung der Lenkung) nicht genutzt werden, da
die Geschwindigkeit zu hoch ist
→Verringern Sie die Geschwindigkeit.
(Falls vorhanden)
Zeigt eine Funktionsstörung des Stopp-Start-Systems
an
Es ertönt ebenfalls ein Warnsummer.
→ Lassen Sie das Fahrzeug sofort von einem
Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einer anderen qualifizierten und ent-
sprechend ausgerüsteten Fachwerkstatt
überprüfen.
Es kann gefährlich sein, die Fahrt fortzusetzen.
Fahrzeuge ohne intelligentes Zugangs- und Startsys-
tem:
Zeigt an, dass der Motorschalter in Stellung “LOCK”
oder “ACC” geschaltet und die Fahrertür geöffnet
wurde, während die Fahrzeugleuchten eingeschaltet
sind
Fahrzeuge mit intelligentem Zugangs- und Startsys-
tem:
Zeigt an, dass der Motorschalter aus- oder in den
Modus ACCESSORY geschaltet und die Fahrertür
geöffnet wurde, während die Fahrzeugleuchten einge-
schaltet sind
Es ertönt ebenfalls ein Warnsummer.
→ Schalten Sie die Leuchten aus.
(Falls vorhanden)
Zeigt an, dass das Schiebedach nicht vollständig
geschlossen ist (bei ausgeschaltetem Motorschalter
und offener Fahrertür)
Es ertönt ebenfalls ein Warnsummer.
→ Schließen Sie das Schiebedach.
WarnmeldungEinzelheiten/Maßnahmen
(Blinkt)
(Blinkt)

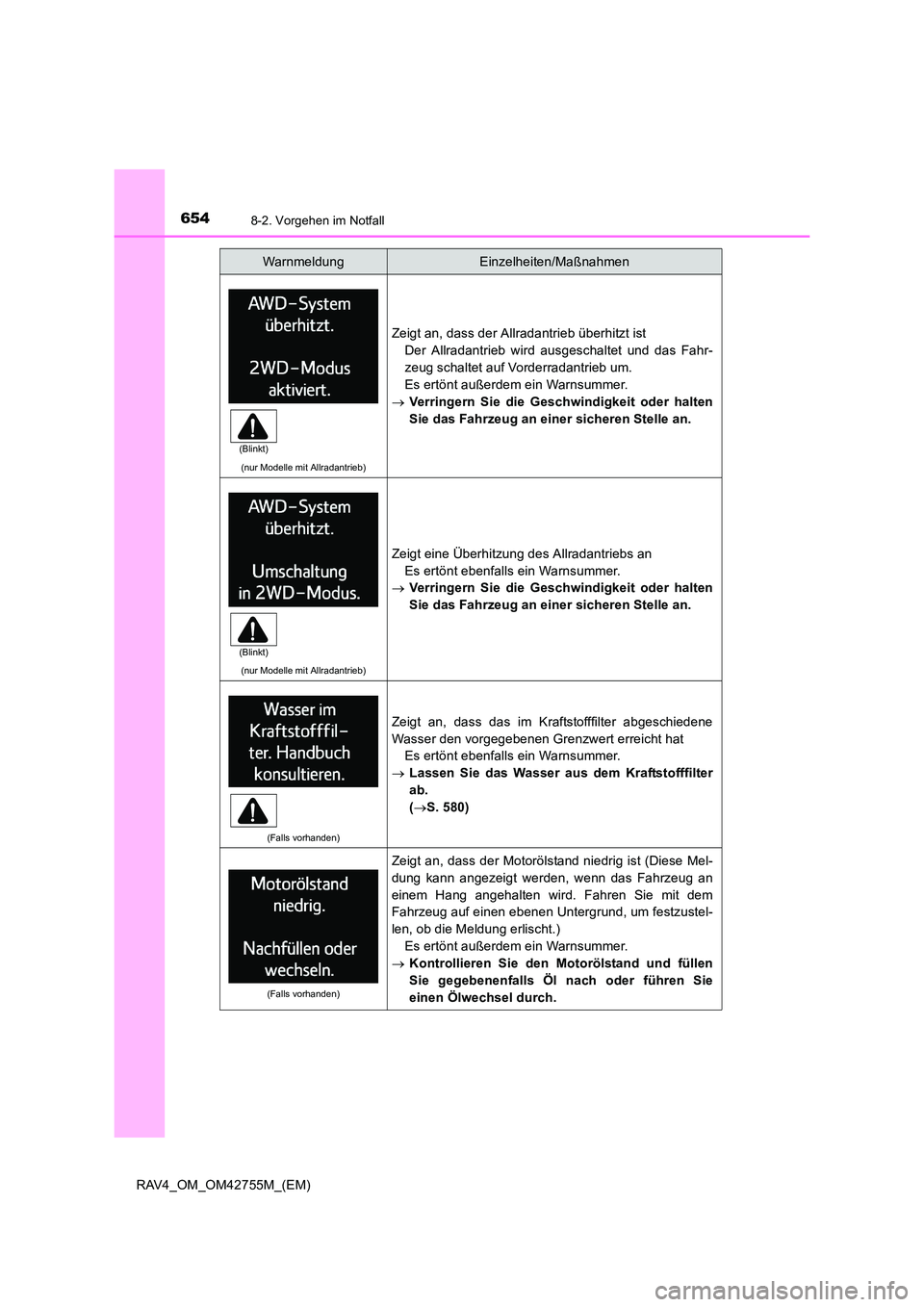

6548-2. Vorgehen im Notfall
RAV4_OM_OM42755M_(EM)
(nur Modelle mit Allradantrieb)
Zeigt an, dass der Allradantrieb überhitzt istDer Allradantrieb wird ausgeschaltet und das Fahr-
zeug schaltet auf Vorderradantrieb um.
Es ertönt außerdem ein Warnsummer.
→ Verringern Sie die Gesc hwindigkeit oder halten
Sie das Fahrzeug an einer sicheren Stelle an.
(nur Modelle mit Allradantrieb)
Zeigt eine Überhitzung des Allradantriebs an Es ertönt ebenfalls ein Warnsummer.
→ Verringern Sie die Gesc hwindigkeit oder halten
Sie das Fahrzeug an einer sicheren Stelle an.
(Falls vorhanden)
Zeigt an, dass das im Kraftstofffilter abgeschiedene
Wasser den vorgegebenen Grenzwert erreicht hat Es ertönt ebenfalls ein Warnsummer.
→ Lassen Sie das Wasser aus dem Kraftstofffilter
ab.
(→ S. 580)
(Falls vorhanden)
Zeigt an, dass der Motorölstand niedrig ist (Diese Mel-
dung kann angezeigt werden, wenn das Fahrzeug an
einem Hang angehalten wird. Fahren Sie mit dem
Fahrzeug auf einen ebenen Untergrund, um festzustel-
len, ob die Meldung erlischt.)
Es ertönt außerdem ein Warnsummer.
→ Kontrollieren Sie den Motorölstand und füllen
Sie gegebenenfalls Öl nach oder führen Sie
einen Ölwechsel durch.
WarnmeldungEinzelheiten/Maßnahmen
(Blinkt)
(Blinkt)

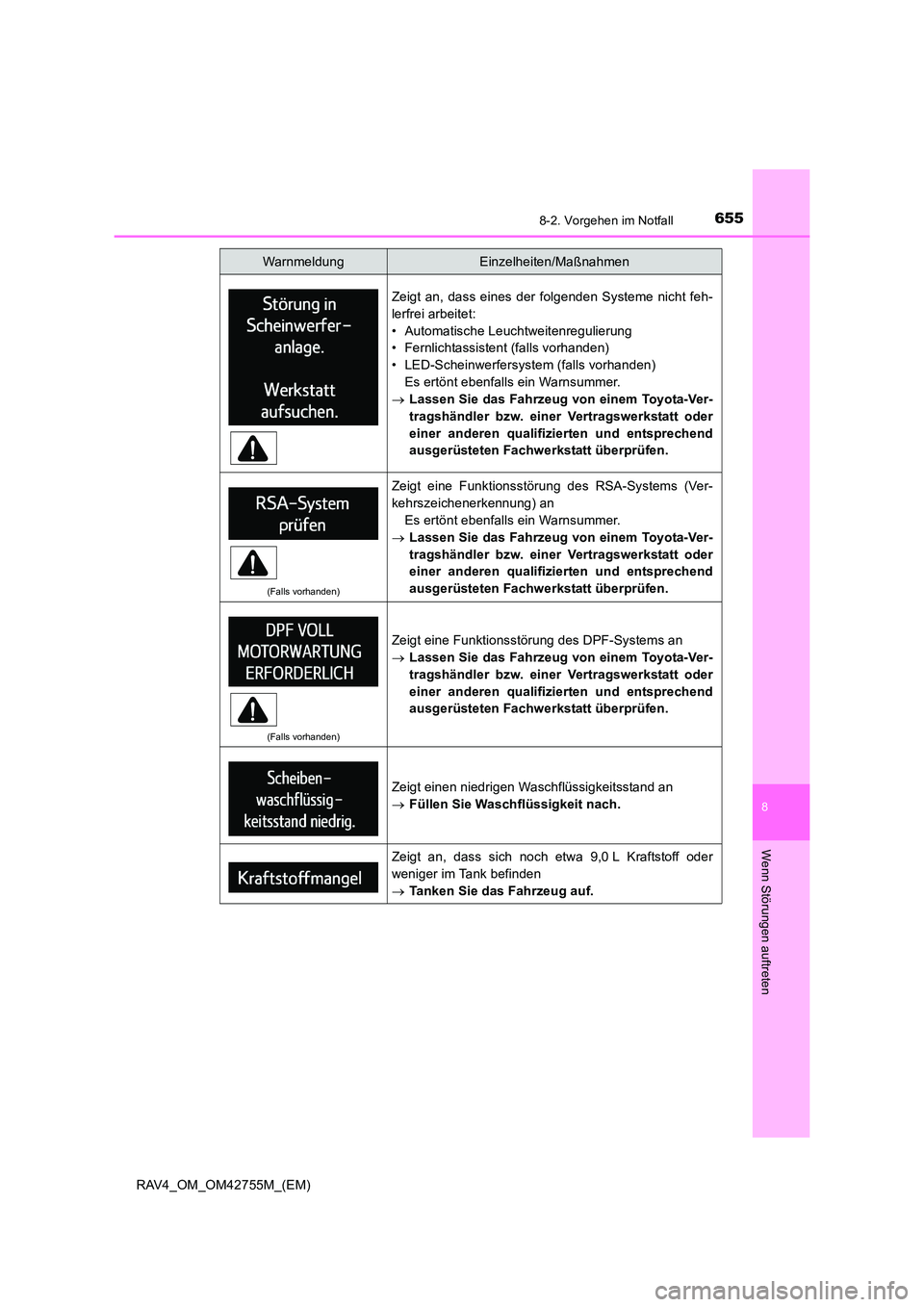

6558-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42755M_(EM)
Zeigt an, dass eines der folgenden Systeme nicht feh-
lerfrei arbeitet:
• Automatische Leuchtweitenregulierung
• Fernlichtassistent (falls vorhanden)
• LED-Scheinwerfersystem (falls vorhanden)Es ertönt ebenfalls ein Warnsummer.
→ Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
(Falls vorhanden)
Zeigt eine Funktionsstörung des RSA-Systems (Ver-
kehrszeichenerkennung) an
Es ertönt ebenfalls ein Warnsummer.
→ Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
(Falls vorhanden)
Zeigt eine Funktionsstörung des DPF-Systems an
→Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
Zeigt einen niedrigen Waschflüssigkeitsstand an
→Füllen Sie Waschflüssigkeit nach.
Zeigt an, dass sich noch etwa 9,0 L Kraftstoff oder
weniger im Tank befinden
→Tanken Sie das Fahrzeug auf.
WarnmeldungEinzelheiten/Maßnahmen

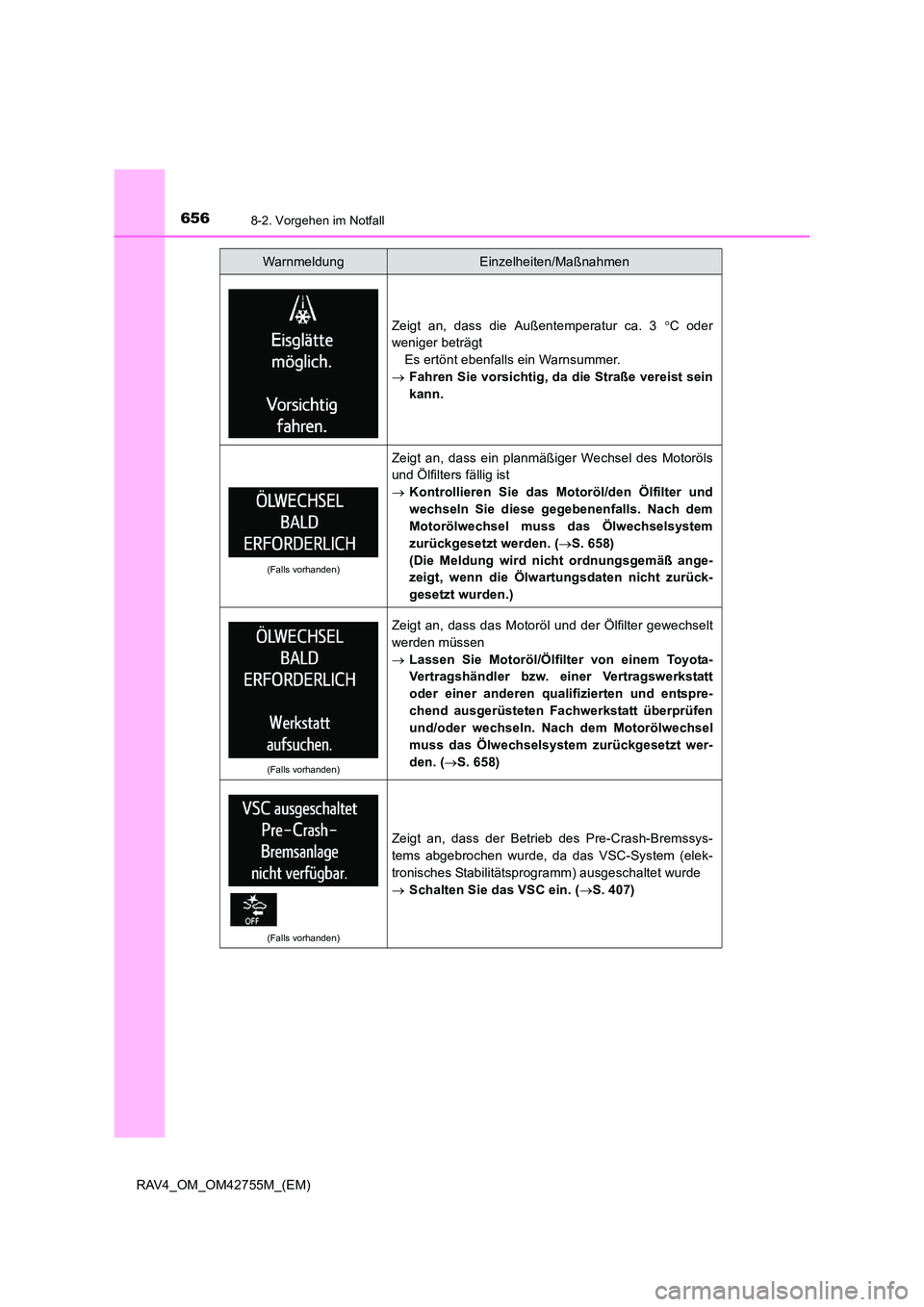

6568-2. Vorgehen im Notfall
RAV4_OM_OM42755M_(EM)
Zeigt an, dass die Außentemperatur ca. 3 °C oder
weniger beträgt
Es ertönt ebenfalls ein Warnsummer.
→ Fahren Sie vorsichtig, da die Straße vereist sein
kann.
(Falls vorhanden)
Zeigt an, dass ein planmäßiger Wechsel des Motoröls
und Ölfilters fällig ist
→Kontrollieren Sie das Motoröl/den Ölfilter und
wechseln Sie diese gegebenenfalls. Nach dem
Motorölwechsel muss das Ölwechselsystem
zurückgesetzt werden. ( →S. 658)
(Die Meldung wird nicht ordnungsgemäß ange-
zeigt, wenn die Ölwartungsdaten nicht zurück-
gesetzt wurden.)
(Falls vorhanden)
Zeigt an, dass das Motoröl und der Ölfilter gewechselt
werden müssen
→ Lassen Sie Motoröl/Ölfilter von einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt überprüfen
und/oder wechseln. Nach dem Motorölwechsel
muss das Ölwechselsystem zurückgesetzt wer-
den. ( →S. 658)
(Falls vorhanden)
Zeigt an, dass der Betrieb des Pre-Crash-Bremssys-
tems abgebrochen wurde, da das VSC-System (elek-
tronisches Stabilitätsprogramm) ausgeschaltet wurde
→ Schalten Sie das VSC ein. ( →S. 407)
WarnmeldungEinzelheiten/Maßnahmen
