2017 TOYOTA RAV4 Betriebsanleitungen (in German)

3134-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42755M_(EM)
WARNUNG
■So vermeiden Sie Fehlfunktionen des Kamerasensors
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu Funktionsbeeinträchtigungen des Kamerasensors kommen,
die zu einem Unfall mit tödlichen oder schweren Verletzungen führen können.
●Halten Sie die Windschutzscheibe stets sauber.
• Wenn sich ein Ölfilm, Schmutz, Wasser, Schnee usw. auf der Windschutz-
scheibe befindet, reinigen Sie die Windschutzscheibe.
• Wenn ein Glasbeschichtungsmittel auf die Windschutzscheibe aufgetragen wurde, müssen die Frontscheibenwischer verwendet werden, um Wassertrop-
fen usw. im Bereich der Windschutzscheibe vor dem Kamerasensor zu entfer-
nen.
• Wenn die Innenseite der Windschutzscheibe in dem Bereich, in dem der Kame-
rasensor angebracht ist, verschmutzt ist, wenden Sie sich an einen Toyota-Ver-
tragshändler bzw. eine Vertragswerkstatt oder an eine andere qualifizierte und
entsprechend ausgerüstete Fachwerkstatt.
● Wenn der Bereich der Windschutzscheibe vor dem Kamerasensor beschlagen
oder vereist ist, entfernen Sie den Beschlag bzw. das Eis durch Einschalten der
Windschutzscheibenbeheizung. ( →S. 493, 501)
● Tauschen Sie den Wischereinsatz bzw. das Wischerblatt aus, wenn die Wasser-
tropfen mit den Frontscheibenwischern in dem Bereich vor dem Kamerasensor
nicht vollständig von der Windschutzscheibe entfernt werden können.
Wenn die Wischereinsätze bzw. Wischerblätter ausgetauscht werden müssen,
wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
an eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
● Bringen Sie keine Tönungsfolien auf der Windschutzscheibe an.
● Tauschen Sie die Windschutzscheibe aus, wenn sie Risse oder andere Schäden
aufweist.
Falls die Windschutzscheibe ausgetauscht werden muss, wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an eine andere
qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
●Bringen Sie keine Antennen oder Aufkleber
(auch keine durchsichtigen Aufkleber) oder
anderen Gegenstände im Bereich der Wind-
schutzscheibe vor dem Kamerasensor
(schattierter Bereich in der Abbildung) an.

3144-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42755M_(EM)
WARNUNG
●Schützen Sie den Kamerasensor vor Nässe.
● Sorgen Sie dafür, dass kein helles Licht direkt auf den Kamerasensor trifft.
● Schützen Sie den Kamerasensor vor Schmutz und Beschädigungen.
Achten Sie beim Reinigen der Innenseite der Windschutzscheibe darauf, dass kein
Glasreiniger auf die Linse gerät. Berühren Sie die Linse außerdem nicht. Wenn die
Linse verschmutzt oder beschädigt ist, wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder an eine andere qualifizierte und entspre-
chend ausgerüstete Fachwerkstatt.
● Setzen Sie den Kamerasensor keinen starken Stößen aus.
● Ändern Sie nicht die Einbauposition oder -richtung des Kamerasensors und entfer-
nen Sie ihn nicht.
● Zerlegen Sie den Kamerasensor nicht.
● Bringen Sie in der Nähe des Kamerasensors kein elektronisches Gerät oder sons-
tiges Gerät an, das starke elektromagnetische Wellen aussendet.
● Verändern Sie keine Fahrzeugbauteile rund um den Kamerasensor (Innenrück-
spiegel, Sonnenblenden usw.) oder den Dachhimmel.
● Bringen Sie an der Motorhaube, dem Frontgrill oder dem Frontstoßfänger kein
Zubehör an, das den Kamerasensor verdecken könnte. Nähere Informationen
erhalten Sie bei einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt.
● Wenn Sie ein Surfbrett oder einen anderen langen Gegenstand auf dem Dach
transportieren, achten Sie darauf, dass der Kamerasensor nicht verdeckt wird.
● Nehmen Sie keine Veränderungen an den Scheinwerfern oder anderen Leuchten
vor.

3154-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42755M_(EM)

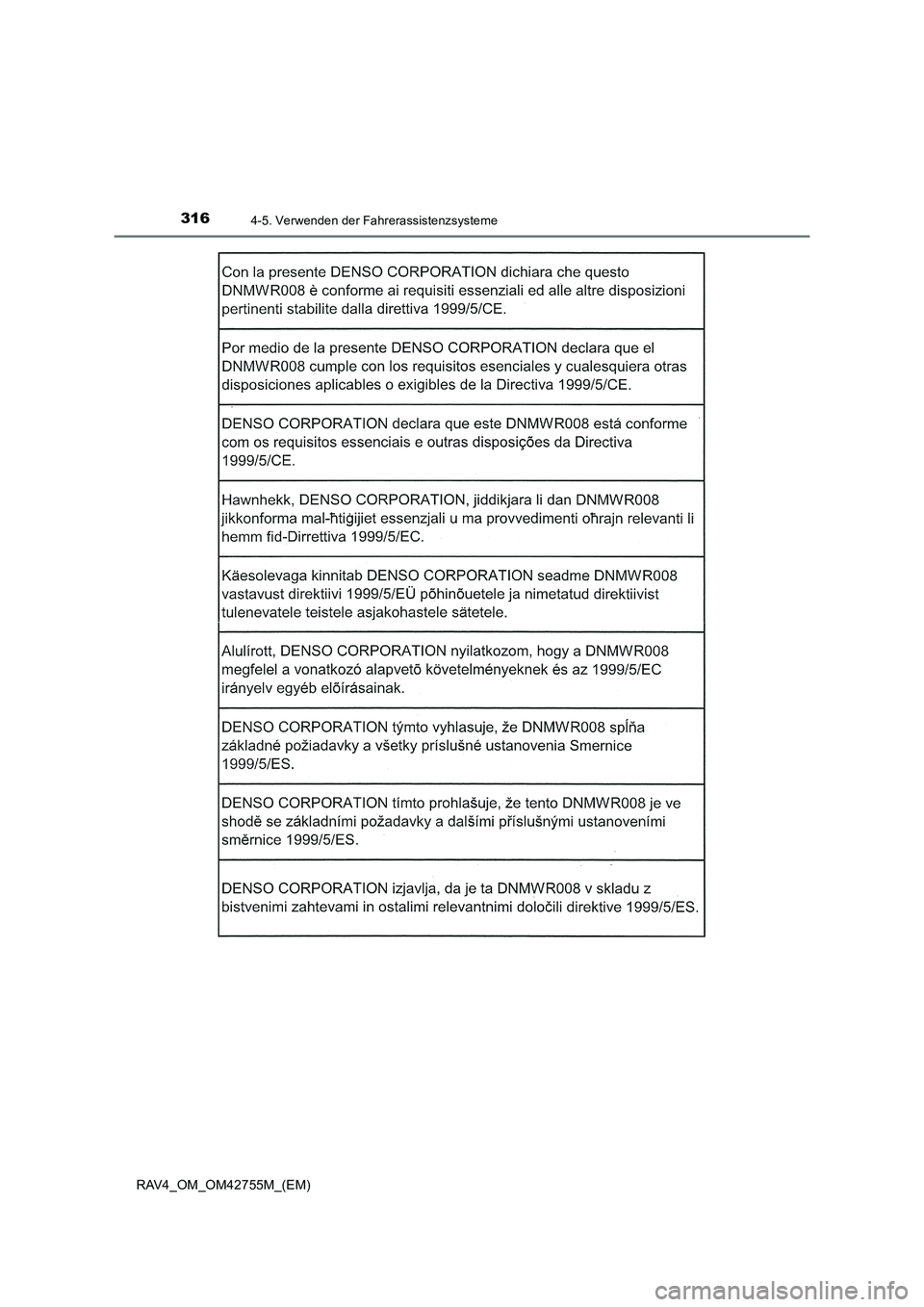

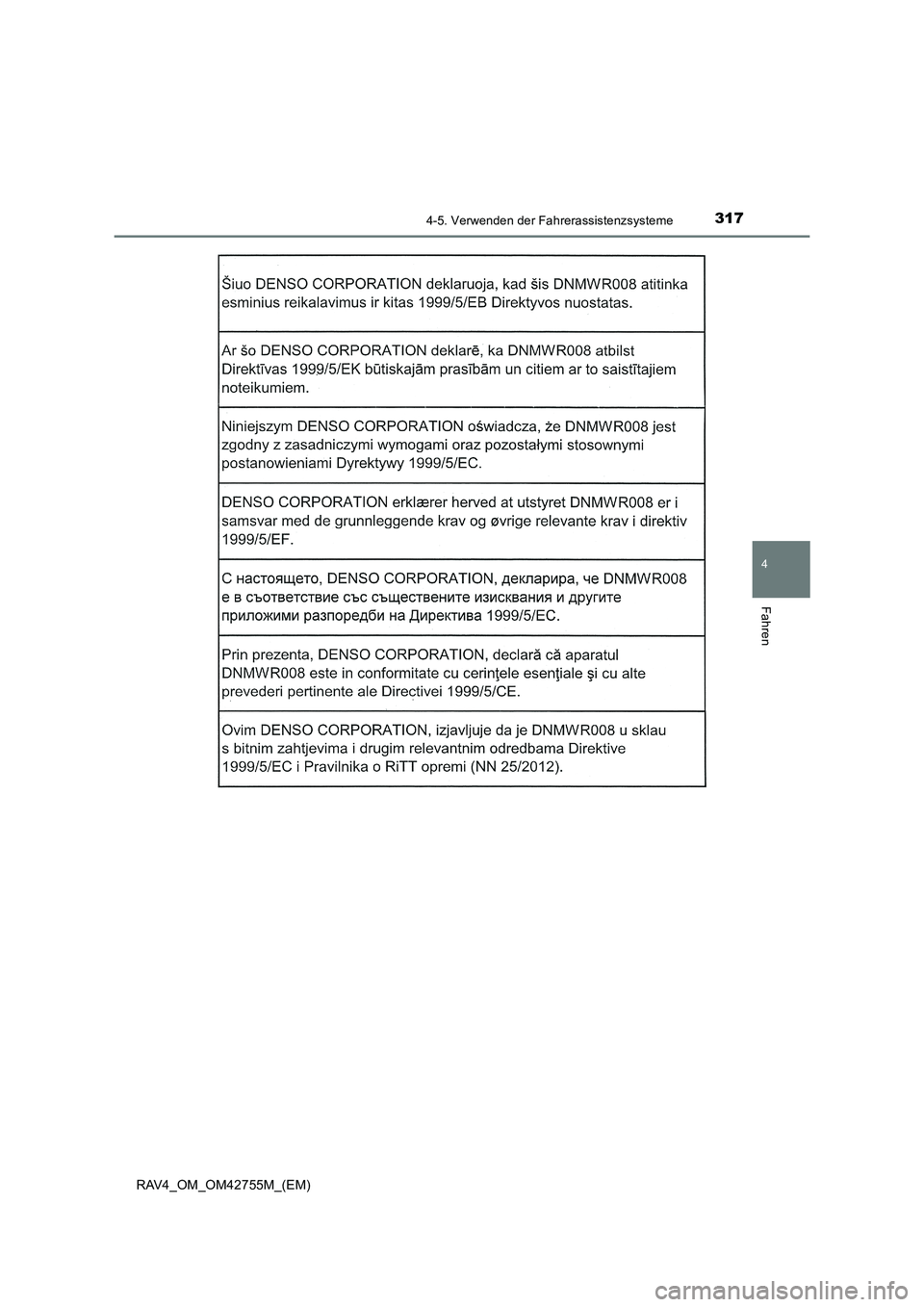

■Zertifizierung

3164-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42755M_(EM)

3174-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42755M_(EM)

3184-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42755M_(EM)
PCS (Pre-Crash-Sicherheitssystem)∗
◆Pre-Crash-Warnung
Wenn das System feststellt, dass
eine hohe Wahrscheinlichkeit für
einen Frontalzusammenstoß
besteht, ertönt ein Warnsummer
und auf dem Multi-Informationsdis-
play wird eine Warnmeldung ange-
zeigt, die den Fahrer zum Bremsen
bzw. Ausweichen auffordert.
∗: Falls vorhanden
Das Pre-Crash-Sicherheitssystem erfasst mithilfe eines Radarsensors
und eines Kamerasensors Fahrzeuge und Fußgänger
*1, die sich vor
Ihrem Fahrzeug befinden. Wenn das System feststellt, dass eine hohe
Wahrscheinlichkeit für einen Front alzusammenstoß mit einem Fahr-
zeug oder Fußgänger besteht, wird eine Warnung ausgegeben, die den
Fahrer dazu auffordert, Maßnahmen zur Vermeidung einer Kollision zu
ergreifen; außerdem wird der pote nzielle Bremsdruck erhöht, um dem
Fahrer bei der Vermeidung der Kollision zu helfen. Wenn das System
feststellt, dass die Wahrscheinlichkeit für einen Frontalzusammenstoß
mit einem Fahrzeug oder Fußgänger ext rem hoch ist, werden die Brem-
sen automatisch betätigt
*2, um zur Vermeidung der Kollision bzw. zur
Reduzierung der Auswirkungen der Kollision auf die Fahrzeuginsassen
und das Fahrzeug beizutragen.
Sie können das Pre-Crash-Sicherheitssystem aktivieren/deaktivieren und
den Warnzeitpunkt ändern. ( →S. 322)
*1: Je nach Verkaufsgebiet des Fahrzeugs ist die Fußgänger-Erkennungsfunktion
möglicherweise nicht verfügbar. Nähere Informationen erhalten Sie bei einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifi-
zierten und entsprechend ausgerüsteten Fachwerkstatt.
*2: Je nach Verkaufsgebiet des Fahrzeugs ist das Pre-Crash-Bremssystem (automa-tische Bremsfunktion) möglicherweise nicht verfügbar. Nähere Informationen
erhalten Sie bei einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt.

3194-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42755M_(EM)

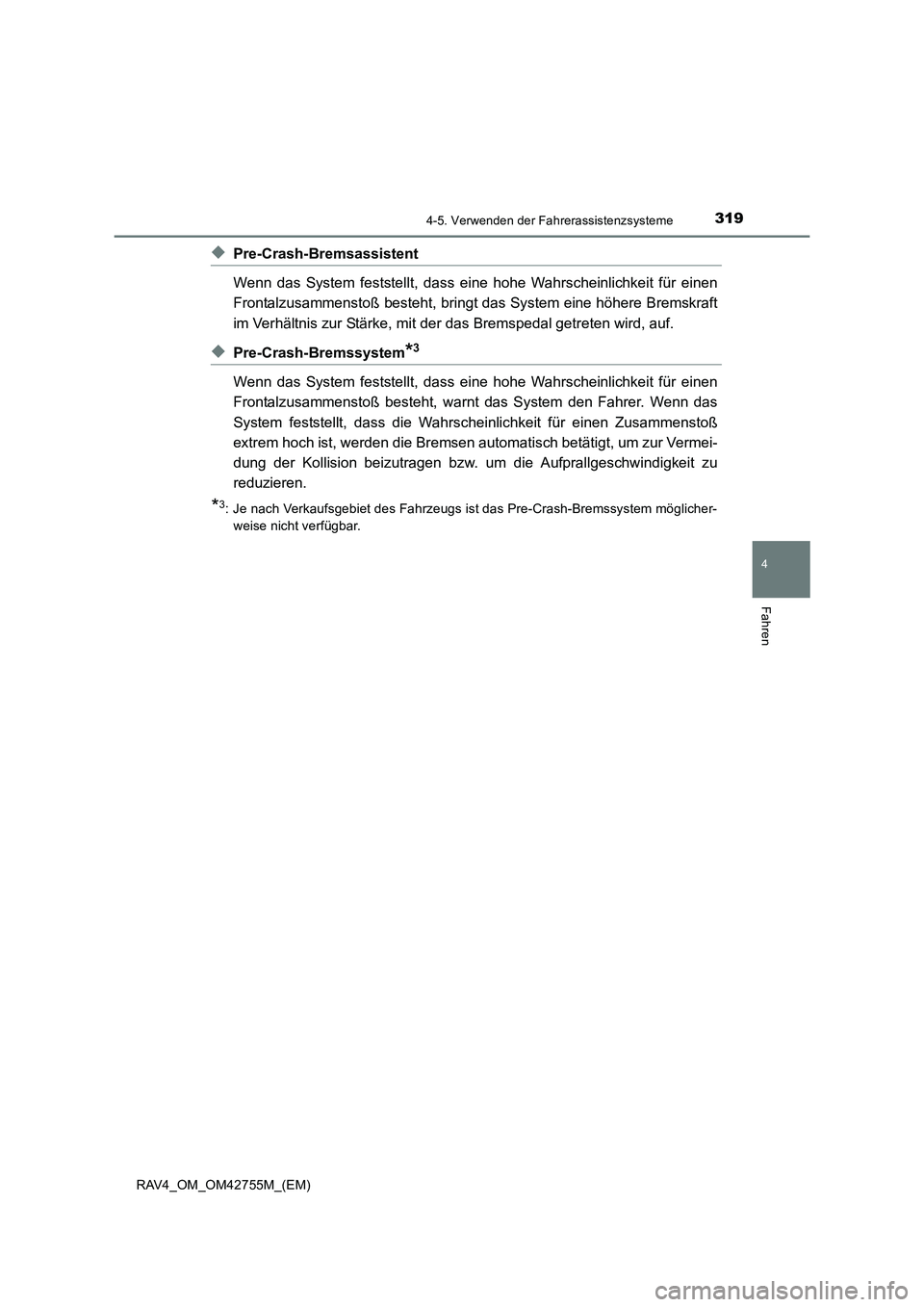

◆Pre-Crash-Bremsassistent
Wenn das System feststellt, dass eine hohe Wahrscheinlichkeit für einen
Frontalzusammenstoß besteht, bringt das System eine höhere Bremskraft
im Verhältnis zur Stärke, mit der das Bremspedal getreten wird, auf.
◆Pre-Crash-Bremssystem*3
Wenn das System feststellt, dass eine hohe Wahrscheinlichkeit für einen
Frontalzusammenstoß besteht, warnt das System den Fahrer. Wenn das
System feststellt, dass die Wahrscheinlichkeit für einen Zusammenstoß
extrem hoch ist, werden die Bremsen automatisch betätigt, um zur Vermei-
dung der Kollision beizutragen bzw. um die Aufprallgeschwindigkeit zu
reduzieren.
*3: Je nach Verkaufsgebiet des Fahrzeugs ist das Pre-Crash-Bremssystem möglicher-weise nicht verfügbar.

3204-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42755M_(EM)

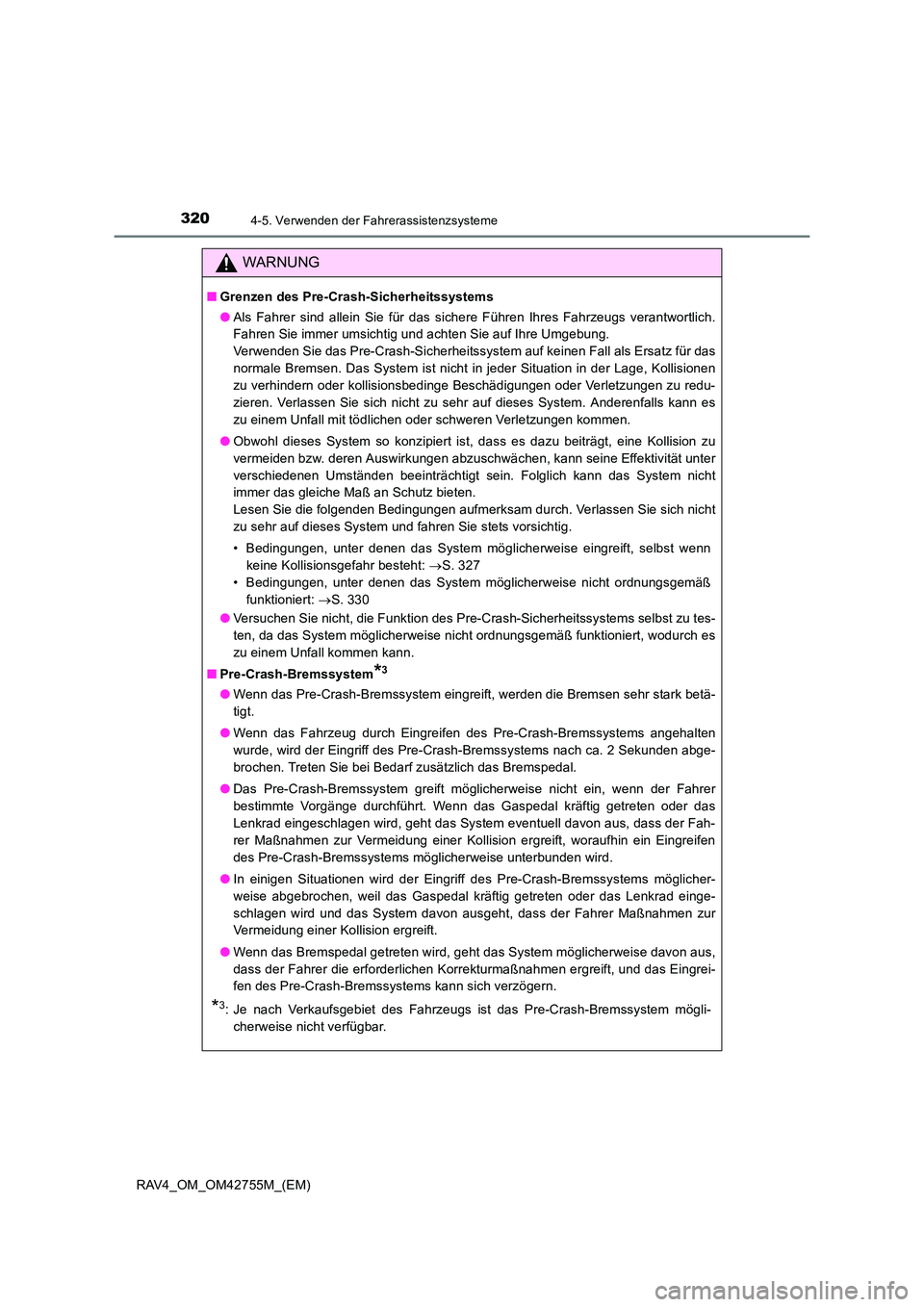

WARNUNG
■Grenzen des Pre-Crash-Sicherheitssystems
●Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich.
Fahren Sie immer umsichtig und achten Sie auf Ihre Umgebung.
Verwenden Sie das Pre-Crash-Sicherheitssystem auf keinen Fall als Ersatz für das
normale Bremsen. Das System ist nicht in jeder Situation in der Lage, Kollisionen
zu verhindern oder kollisionsbedinge Beschädigungen oder Verletzungen zu redu-
zieren. Verlassen Sie sich nicht zu sehr auf dieses System. Anderenfalls kann es
zu einem Unfall mit tödlichen oder schweren Verletzungen kommen.
● Obwohl dieses System so konzipiert ist, dass es dazu beiträgt, eine Kollision zu
vermeiden bzw. deren Auswirkungen abzuschwächen, kann seine Effektivität unter
verschiedenen Umständen beeinträchtigt sein. Folglich kann das System nicht
immer das gleiche Maß an Schutz bieten.
Lesen Sie die folgenden Bedingungen aufmerksam durch. Verlassen Sie sich nicht
zu sehr auf dieses System und fahren Sie stets vorsichtig.
• Bedingungen, unter denen das System möglicherweise eingreift, selbst wenn
keine Kollisionsgefahr besteht: →S. 327
• Bedingungen, unter denen das System möglicherweise nicht ordnungsgemäß funktioniert: →S. 330
● Versuchen Sie nicht, die Funktion des Pre-Crash-Sicherheitssystems selbst zu tes-
ten, da das System möglicherweise nicht ordnungsgemäß funktioniert, wodurch es
zu einem Unfall kommen kann.
■ Pre-Crash-Bremssystem
*3
●Wenn das Pre-Crash-Bremssystem eingreift, werden die Bremsen sehr stark betä-
tigt.
● Wenn das Fahrzeug durch Eingreifen des Pre-Crash-Bremssystems angehalten
wurde, wird der Eingriff des Pre-Crash-Bremssystems nach ca. 2 Sekunden abge-
brochen. Treten Sie bei Bedarf zusätzlich das Bremspedal.
● Das Pre-Crash-Bremssystem greift möglicherweise nicht ein, wenn der Fahrer
bestimmte Vorgänge durchführt. Wenn das Gaspedal kräftig getreten oder das
Lenkrad eingeschlagen wird, geht das System eventuell davon aus, dass der Fah-
rer Maßnahmen zur Vermeidung einer Kollision ergreift, woraufhin ein Eingreifen
des Pre-Crash-Bremssystems möglicherweise unterbunden wird.
● In einigen Situationen wird der Eingriff des Pre-Crash-Bremssystems möglicher-
weise abgebrochen, weil das Gaspedal kräftig getreten oder das Lenkrad einge-
schlagen wird und das System davon ausgeht, dass der Fahrer Maßnahmen zur
Vermeidung einer Kollision ergreift.
● Wenn das Bremspedal getreten wird, geht das System möglicherweise davon aus,
dass der Fahrer die erforderlichen Korrekturmaßnahmen ergreift, und das Eingrei-
fen des Pre-Crash-Bremssystems kann sich verzögern.
*3: Je nach Verkaufsgebiet des Fahrzeugs ist das Pre-Crash-Bremssystem mögli-
cherweise nicht verfügbar.
