2017 TOYOTA RAV4 Betriebsanleitungen (in German)

625
8
8-1. Wesentliche Informationen
Wenn Störungen auftreten
RAV4_OM_OM42755M_(EM)

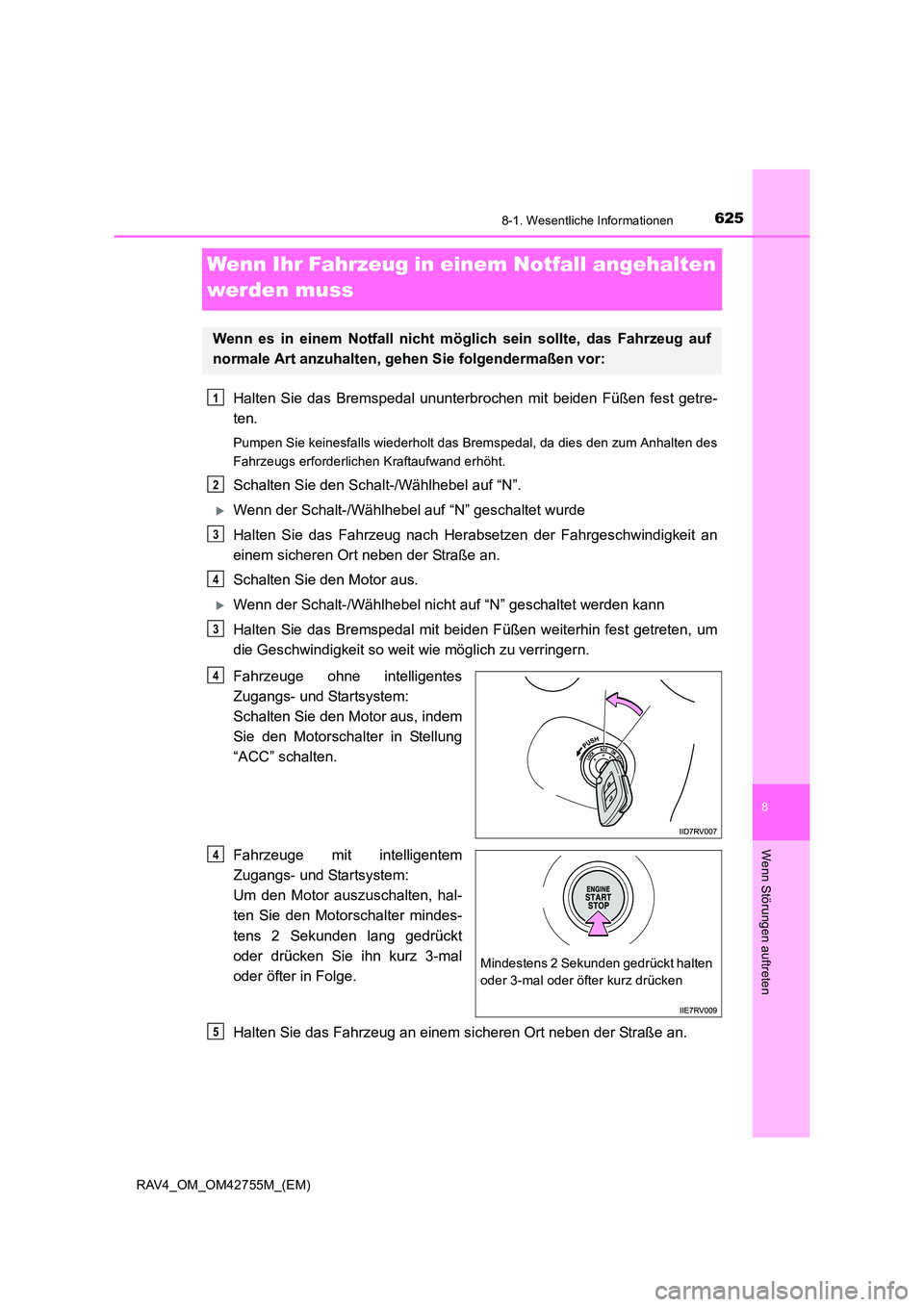

Wenn Ihr Fahrzeug in einem Notfall angehalten
werden muss
Halten Sie das Bremspedal ununterbrochen mit beiden Füßen fest getre-
ten.
Pumpen Sie keinesfalls wiederholt das Bremspedal, da dies den zum Anhalten des
Fahrzeugs erforderlichen Kraftaufwand erhöht.
Schalten Sie den Schalt-/Wählhebel auf “N”.
XWenn der Schalt-/Wählhebel auf “N” geschaltet wurde
Halten Sie das Fahrzeug nach Herabsetzen der Fahrgeschwindigkeit an
einem sicheren Ort neben der Straße an.
Schalten Sie den Motor aus.
XWenn der Schalt-/Wählhebel nicht auf “N” geschaltet werden kann
Halten Sie das Bremspedal mit beiden Füßen weiterhin fest getreten, um
die Geschwindigkeit so weit wie möglich zu verringern.
Fahrzeuge ohne intelligentes
Zugangs- und Startsystem:
Schalten Sie den Motor aus, indem
Sie den Motorschalter in Stellung
“ACC” schalten.
Fahrzeuge mit intelligentem
Zugangs- und Startsystem:
Um den Motor auszuschalten, hal-
ten Sie den Motorschalter mindes-
tens 2 Sekunden lang gedrückt
oder drücken Sie ihn kurz 3-mal
oder öfter in Folge.
Halten Sie das Fahrzeug an einem sicheren Ort neben der Straße an.
Wenn es in einem Notfall nicht möglich sein sollte, das Fahrzeug auf
normale Art anzuhalten, gehen Sie folgendermaßen vor:
1
2
3
4
3
4
Mindestens 2 Sekunden gedrückt halten
oder 3-mal oder öfter kurz drücken
4
5

6268-1. Wesentliche Informationen
RAV4_OM_OM42755M_(EM)

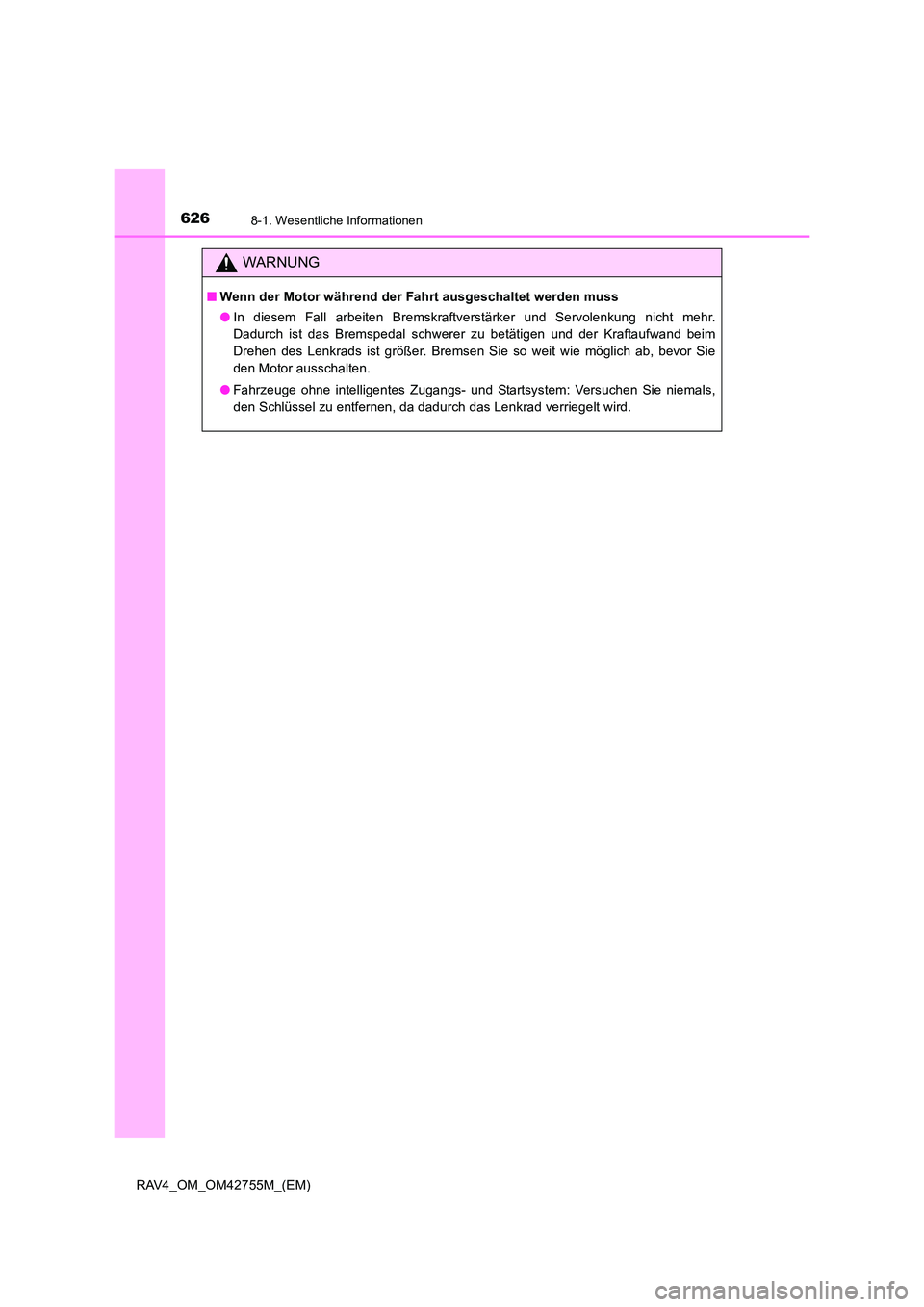

WARNUNG
■Wenn der Motor während der Fahrt ausgeschaltet werden muss
●In diesem Fall arbeiten Bremskraftverstärker und Servolenkung nicht mehr.
Dadurch ist das Bremspedal schwerer zu betätigen und der Kraftaufwand beim
Drehen des Lenkrads ist größer. Bremsen Sie so weit wie möglich ab, bevor Sie
den Motor ausschalten.
● Fahrzeuge ohne intelligentes Zugangs- und Startsystem: Versuchen Sie niemals,
den Schlüssel zu entfernen, da dadurch das Lenkrad verriegelt wird.

6278-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42755M_(EM)

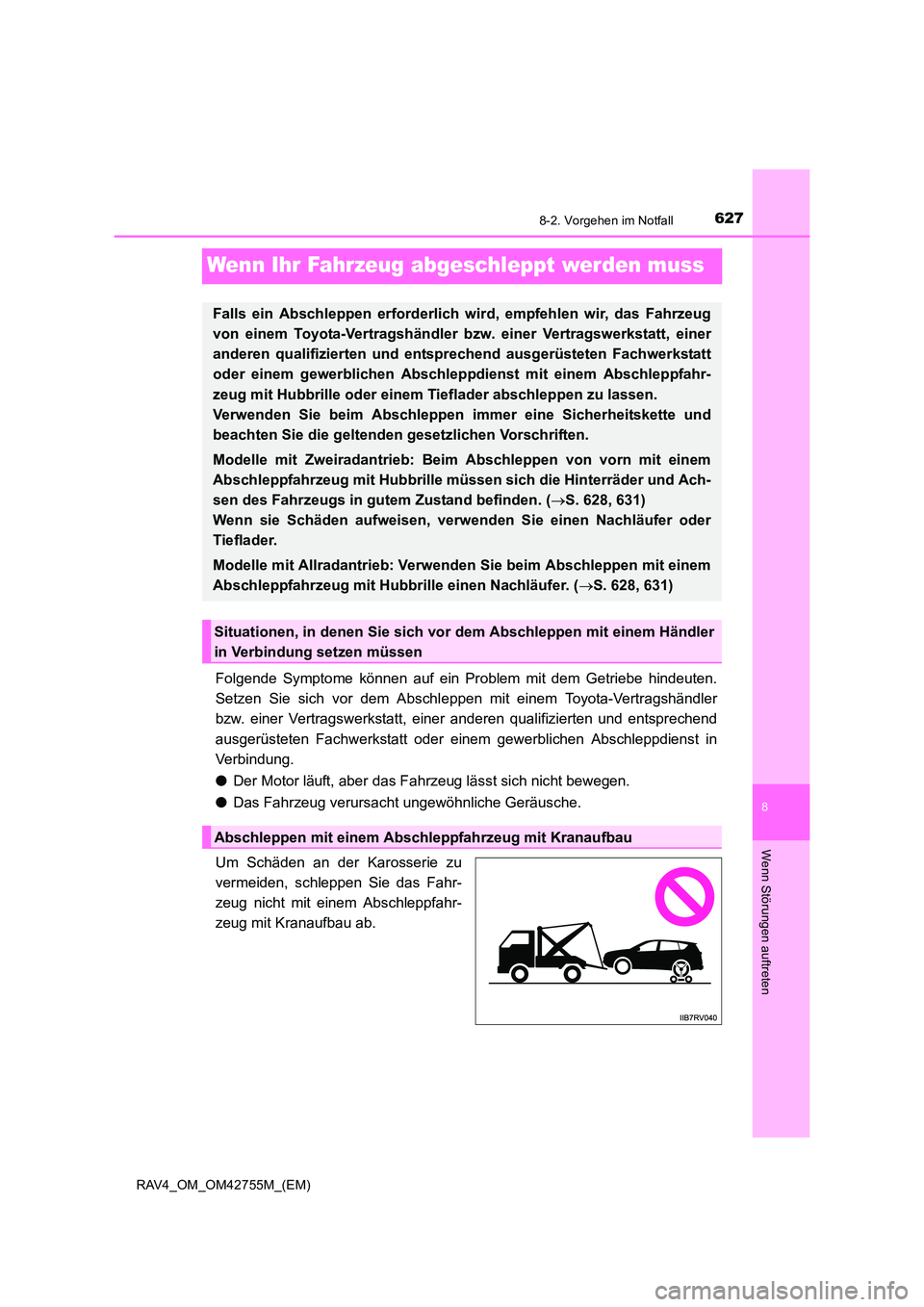

Wenn Ihr Fahrzeug abgeschleppt werden muss
Folgende Symptome können auf ein Problem mit dem Getriebe hindeuten.
Setzen Sie sich vor dem Abschl eppen mit einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt, einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt oder einem gewerblichen Abschleppdienst in
Verbindung.
● Der Motor läuft, aber das Fahrzeug lässt sich nicht bewegen.
● Das Fahrzeug verursacht ungewöhnliche Geräusche.
Um Schäden an der Karosserie zu
vermeiden, schleppen Sie das Fahr-
zeug nicht mit einem Abschleppfahr-
zeug mit Kranaufbau ab.
Falls ein Abschleppen erforderlich wird, empfehlen wir, das Fahrzeug
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt, einer
anderen qualifizierten und entspr echend ausgerüsteten Fachwerkstatt
oder einem gewerblichen Abschleppdienst mit einem Abschleppfahr-
zeug mit Hubbrille oder einem Tieflader abschleppen zu lassen.
Verwenden Sie beim Abschleppen immer eine Sicherheitskette und
beachten Sie die geltenden gesetzlichen Vorschriften.
Modelle mit Zweiradantrieb: Beim Abschleppen von vorn mit einem
Abschleppfahrzeug mit Hubbrille müssen sich die Hinterräder und Ach-
sen des Fahrzeugs in gutem Zustand befinden. ( →S. 628, 631)
Wenn sie Schäden aufweisen, verwenden Sie einen Nachläufer oder
Tieflader.
Modelle mit Allradantrieb: Verwenden Sie beim Abschleppen mit einem
Abschleppfahrzeug mit Hubbrille einen Nachläufer. ( →S. 628, 631)
Situationen, in denen Sie sich vor dem Abschleppen mit einem Händler
in Verbindung setzen müssen
Abschleppen mit einem Abschleppfahrzeug mit Kranaufbau

6288-2. Vorgehen im Notfall
RAV4_OM_OM42755M_(EM)

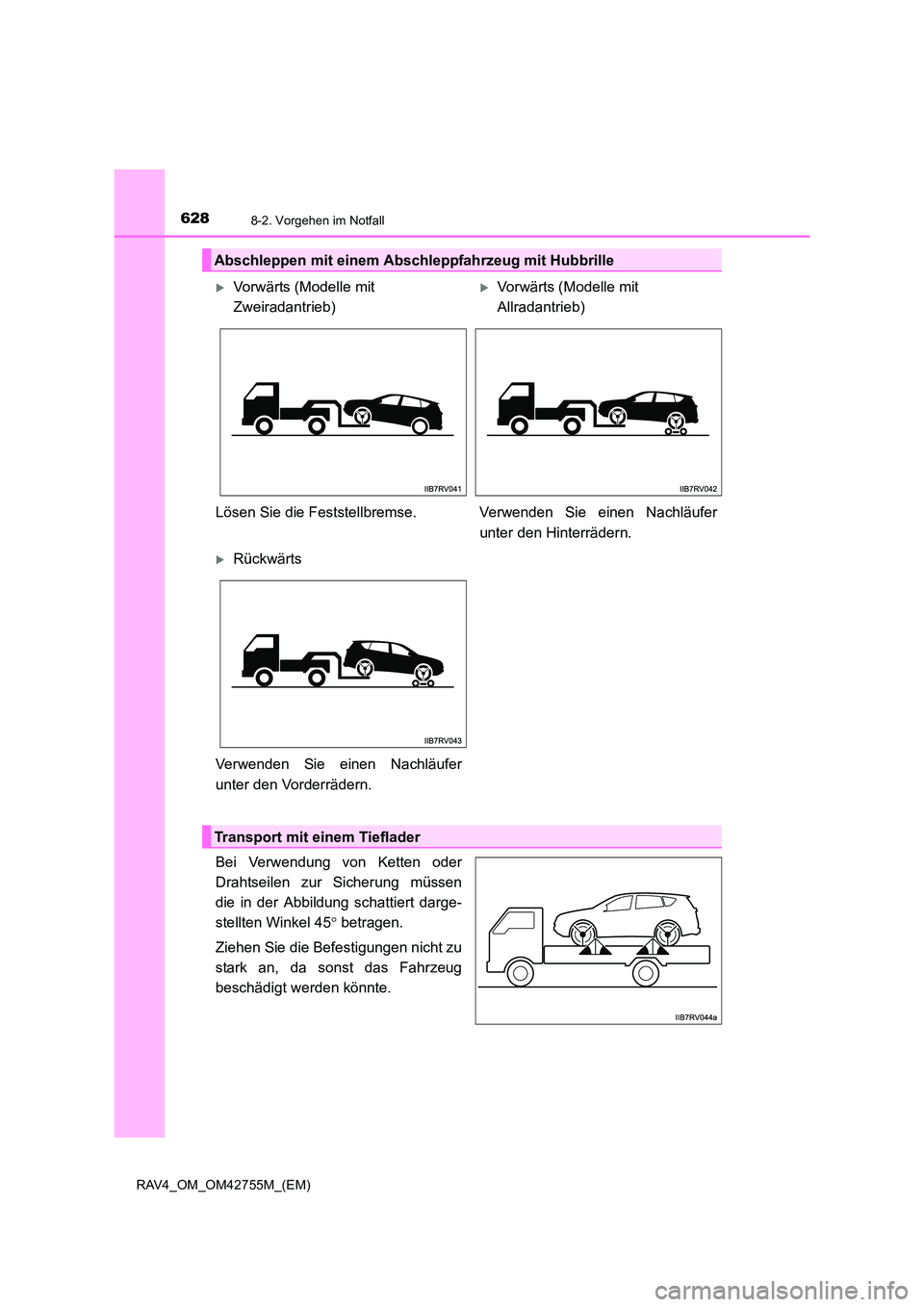

Bei Verwendung von Ketten oder
Drahtseilen zur Sicherung müssen
die in der Abbildung schattiert darge-
stellten Winkel 45° betragen.
Ziehen Sie die Befestigungen nicht zu
stark an, da sonst das Fahrzeug
beschädigt werden könnte.
Abschleppen mit einem Abschleppfahrzeug mit Hubbrille
XVorwärts (Modelle mit
Zweiradantrieb)XVorwärts (Modelle mit
Allradantrieb)
Lösen Sie die Feststellbremse. Verwenden Sie einen Nachläufer unter den Hinterrädern.
XRückwärts
Verwenden Sie einen Nachläufer
unter den Vorderrädern.
Transport mit einem Tieflader

6298-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42755M_(EM)

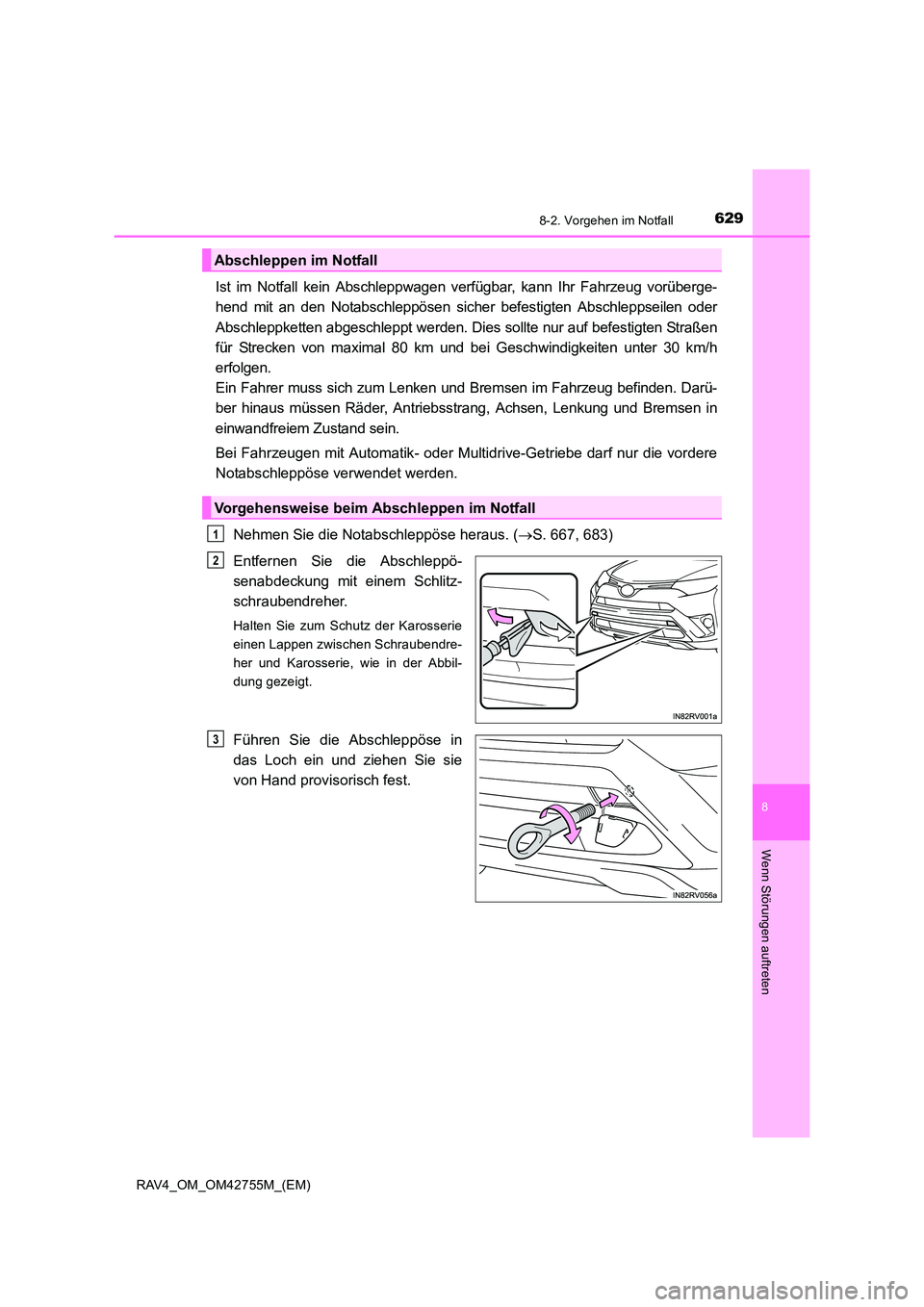

Ist im Notfall kein Abschleppwagen verfügbar, kann Ihr Fahrzeug vorüberge-
hend mit an den Notabschleppösen sicher befestigten Abschleppseilen oder
Abschleppketten abgeschleppt werden. Dies sollte nur auf befestigten Straßen
für Strecken von maximal 80 km und bei Geschwindigkeiten unter 30 km/h
erfolgen.
Ein Fahrer muss sich zum Lenken und Bremsen im Fahrzeug befinden. Darü-
ber hinaus müssen Räder, Antriebsstrang, Achsen, Lenkung und Bremsen in
einwandfreiem Zustand sein.
Bei Fahrzeugen mit Automatik- oder Multidrive-Getriebe darf nur die vordere
Notabschleppöse verwendet werden.Nehmen Sie die Notabschleppöse heraus. ( →S. 667, 683)
Entfernen Sie die Abschleppö-
senabdeckung mit einem Schlitz-
schraubendreher.
Halten Sie zum Schutz der Karosserie
einen Lappen zwischen Schraubendre-
her und Karosserie, wie in der Abbil-
dung gezeigt.
Führen Sie die Abschleppöse in
das Loch ein und ziehen Sie sie
von Hand provisorisch fest.
Abschleppen im Notfall
Vorgehensweise beim Abschleppen im Notfall
1
2
3

6308-2. Vorgehen im Notfall
RAV4_OM_OM42755M_(EM)
Ziehen Sie die Notabschleppöse
mit einem Radmutternschlüssel
oder einer Hartmetallstange voll-
ständig fest.
Befestigen Sie Abschleppseile oder Abschleppketten ordnungsgemäß an
der Notabschleppöse.
Achten Sie darauf, die Karosserie nicht zu beschädigen.
Steigen Sie in das abzuschleppende Fahrzeug ein und starten Sie den
Motor.
Wenn der Motor nicht startet, schalten Sie den Motorschalter in Stellung “ON”
(Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw. in den Modus IGNI-
TION ON (Fahrzeuge mit intelligentem Zugangs- und Startsystem).
Fahrzeuge mit Stopp-Start-System: Schalten Sie den Motorschalter vor dem
Abschleppen des Fahrzeugs einmal in Stellung “LOCK” (Fahrzeuge ohne intelligen-
tes Zugangs- und Startsystem) bzw. aus (Fahrzeuge mit intelligentem Zugangs-
und Startsystem) und starten Sie dann den Motor.
Schalten Sie den Schalt-/Wählhebel auf “N” und lösen Sie die Feststell-
bremse.
Wenn der Schalt-/Wählhebel nicht geschaltet werden kann: →S. 260, 268, 277
■ Beim Abschleppen
Bei ausgeschaltetem Motor arbeiten Bremskraftverstärkung und Servolenkung nicht,
sodass der Kraftaufwand zum Bremsen und Lenken größer ist.
■ Radmutternschlüssel
Der Radmutternschlüssel ist in der Werkzeugtasche untergebracht. ( →S. 667, 683)
4
5
6
7

6318-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42755M_(EM)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Beim Abschleppen des Fahrzeugs
■ Beim Abschleppen
●Vermeiden Sie beim Abschleppen mit Abschleppseilen oder Abschleppketten ruck-
artiges Anfahren usw., damit die Notabschleppösen, Seile oder Ketten nicht über-
mäßig belastet werden. Die Notabschleppösen, Seile oder Ketten könnten
beschädigt werden, wodurch möglicherweise Menschen von herabfallenden
Bruchstücken getroffen und schwere Schäden verursacht werden.
● Schalten Sie den Motorschalter nicht in Stellung “LOCK” (Fahrzeuge ohne intelli-
gentes Zugangs- und Startsystem) bzw. schalten Sie ihn nicht aus (Fahrzeuge mit
intelligentem Zugangs- und Startsystem). Es besteht die Gefahr, dass das Lenkrad
verriegelt wird und nicht mehr gedreht werden kann.
■ Anbringen der Abschleppösen am Fahrzeug
Stellen Sie sicher, dass die Notabschleppösen ordnungsgemäß angebracht sind.
Wenn die Notabschleppösen nicht ordnungsgemäß angebracht wurden, können sie
sich während des Abschleppens lösen.
Modelle mit Zweiradantrieb:
Stellen Sie sicher, dass beim Transportieren
des Fahrzeugs die Vorderräder angehoben
oder alle vier Räder vom Boden abgehoben
werden. Wenn die Vorderräder beim
Abschleppen des Fahrzeugs Bodenkontakt
haben, kann es zu einer Beschädigung des
Antriebsstrangs oder der mit dem Antriebs-
strang verbundenen Bauteile kommen.
Modelle mit Allradantrieb:
Stellen Sie sicher, dass beim Transportieren
des Fahrzeugs alle vier Räder vom Boden
abgehoben werden. Wenn die Räder beim
Abschleppen des Fahrzeugs Bodenkontakt
haben, kann es zu einer Beschädigung des
Antriebsstrangs oder der mit dem Antriebs-
strang verbundenen Bauteile kommen, und
das Fahrzeug kann vom Abschleppwagen
heruntergeschleudert werden.

6328-2. Vorgehen im Notfall
RAV4_OM_OM42755M_(EM)
HINWEIS
■So vermeiden Sie Fahrzeugschäden beim Abschleppen mit einem Abschlepp-
fahrzeug mit Hubbrille
●Fahrzeuge ohne intelligentes Zugangs- und Startsystem: Schleppen Sie das Fahr-
zeug nicht von hinten ab, wenn sich der Motorschalter in Stellung “LOCK” befindet
oder der Schlüssel abgezogen ist. Das Lenkradschloss ist nicht stark genug, um
die Vorderräder gerade zu halten.
● Fahrzeuge mit intelligentem Zugangs- und Startsystem: Schleppen Sie das Fahr-
zeug nicht von hinten ab, wenn der Motorschalter ausgeschaltet ist. Das Lenkrad-
schloss ist nicht stark genug, um die Vorderräder gerade zu halten.
● Stellen Sie beim Anheben des Fahrzeugs sicher, dass am anderen Ende des Fahr-
zeugs ausreichend Bodenfreiheit zum Abschleppen besteht. Ohne ausreichende
Bodenfreiheit kann das Fahrzeug beim Abschleppen beschädigt werden.
■ So vermeiden Sie Fahrzeugschäden durch Abschleppen mit einem Abschlepp-
fahrzeug mit Kranaufbau
Schleppen Sie das Fahrzeug niemals mit einem Abschleppfahrzeug mit Kranaufbau
ab, weder von vorn noch von hinten.
■ So vermeiden Sie Fahrzeugschäden beim Abschleppen im Notfall
Befestigen Sie niemals Seile oder Ketten an den Bauteilen der Radaufhängung.
■ Beim Abschleppen eines Fahrzeugs mit Stopp-Start-System (falls vorhanden)
Wenn das Fahrzeug mit allen vier Rädern auf dem Boden abgeschleppt werden
muss, gehen Sie zum Schutz des Systems vor dem Abschleppen wie folgt vor.
Schalten Sie den Motorschalter einmal in Stellung “LOCK” (Fahrzeuge ohne intelli-
gentes Zugangs- und Startsystem) bzw. aus (Fahrzeuge mit intelligentem Zugangs-
und Startsystem) und starten Sie dann den Motor. Wenn der Motor nicht startet,
schalten Sie den Motorschalter in Stellung “ON” (Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) bzw. in den Modus IGNITION ON (Fahrzeuge mit intelli-
gentem Zugangs- und Startsystem).
