2017 TOYOTA RAV4 Betriebsanleitungen (in German)

7299-1. Technische Daten
RAV4_OM_OM42755M_(EM)
9
Technische Daten des Fahrzeugs

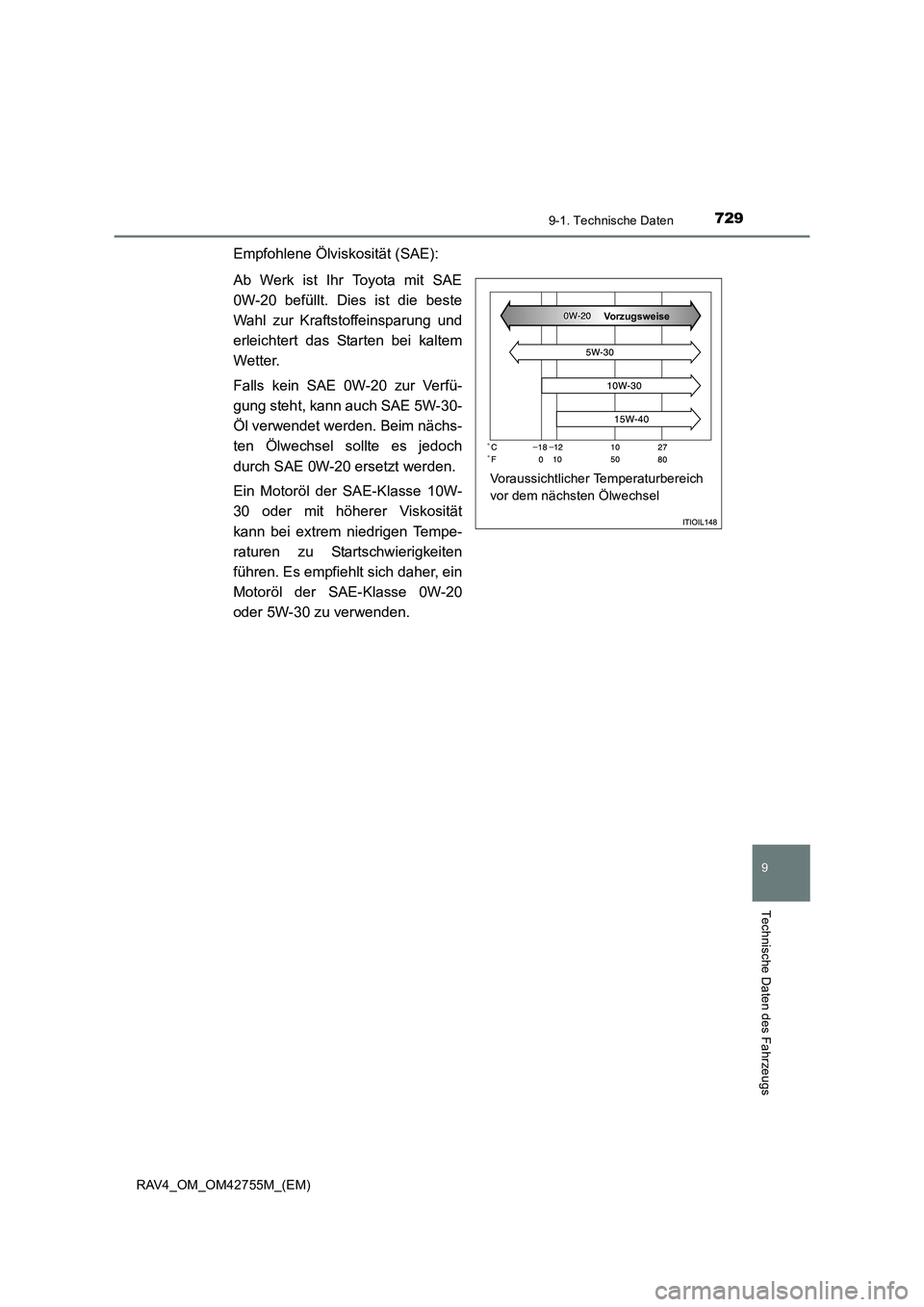

Empfohlene Ölviskosität (SAE):
Ab Werk ist Ihr Toyota mit SAE
0W-20 befüllt. Dies ist die beste
Wahl zur Kraftstoffeinsparung und
erleichtert das Starten bei kaltem
Wetter.
Falls kein SAE 0W-20 zur Verfü-
gung steht, kann auch SAE 5W-30-
Öl verwendet werden. Beim nächs-
ten Ölwechsel sollte es jedoch
durch SAE 0W-20 ersetzt werden.
Ein Motoröl der SAE-Klasse 10W-
30 oder mit höherer Viskosität
kann bei extrem niedrigen Tempe-
raturen zu Startschwierigkeiten
führen. Es empfiehlt sich daher, ein
Motoröl der SAE-Klasse 0W-20
oder 5W-30 zu verwenden.
Voraussichtlicher Temperaturbereich
vor dem nächsten Ölwechsel
Vorzugsweise

7309-1. Technische Daten
RAV4_OM_OM42755M_(EM)
Ölviskosität (0W-20 dient hier als Beispiel zur Erklärung):• Der 0W-Teil in 0W-20 bezeichnet die Kaltstarteigenschaft des Öls. Öle
mit einem geringeren Wert vor dem W ermöglichen ein leichteres Star-
ten des Motors bei Kälte.
• Die Zahl 20 in 0W-20 gibt die Viskositätseigenschaft des Öls bei einer
hohen Öltemperatur an. Ein Öl mit höherer Viskosität (also mit einer
höheren Zahl) kann bei hohen Geschwindigkeiten oder unter extremen
Lastbedingungen besser geeignet sein.
Leseweise der Ölbehälter-Etiketten:
Häufig sind auf dem Ölbehälter eine oder beide API-Kennzeichnungen
angebracht, um Ihnen bei der Wahl des Öls zu helfen.
API-Service-Plakette
Oberer Bereich: “API SERVICE SN”
gibt die durch das American Petro-
leum Institute (API) festgelegte
Ölqualität an.
Mittlerer Bereich: “SAE 0W-20” gibt
die SAE-Viskositätsklasse an.
Unterer Bereich: “Resource-Conser-
ving” bedeutet, dass das Öl über
kraftstoffsparende und umweltscho-
nende Eigenschaften verfügt.
ILSAC-Gütezeichen
Das Gütezeichen des International Lubricant Specification Advisory Committee
(ILSAC) befindet sich auf der Vorderseite des Behälters.
1
2

7319-1. Technische Daten
RAV4_OM_OM42755M_(EM)
9
Technische Daten des Fahrzeugs
XFür Fahrzeuge mit einem Modellcode*, der auf “X” endet
*: Der Modellcode befindet sich auf dem Herstelleraufkleber. (→S. 723)
Für den Motor Ihres Toyota wird “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Verwenden Sie das von Toyota empfoh-
lene “Toyota Genuine Motor Oil” (Original Toyota-Motoröl) bzw. ein
gleichwertiges Motoröl folgender Qualität und Viskosität.
Ölqualität:
0W-20, 5W-20, 5W-30 und 10W-30:
Mehrbereichsöl der API-Klasse SL “Energy-Conserving”, SM “Energy-
Conserving” oder SN “Resource-Conserving” oder ILSAC-Mehrbe-
reichsöl
15W-40:
Mehrbereichsöl der API-Klasse SL, SM oder SN
Empfohlene Ölviskosität (SAE):
Ein Motoröl der SAE-Klasse 10W-
30 oder mit höherer Viskosität
kann bei extrem niedrigen Tempe-
raturen zu Startschwierigkeiten
führen. Es empfiehlt sich daher, ein
Motoröl der SAE-Klasse 0W-20,
5W-20 oder 5W-30 zu verwenden.
Voraussichtlicher Temperaturbe-
reich vor dem nächsten Ölwechsel

7329-1. Technische Daten
RAV4_OM_OM42755M_(EM)
Ölviskosität (0W-20 dient hier als Beispiel zur Erklärung):• Der 0W-Teil in 0W-20 bezeichnet die Kaltstarteigenschaft des Öls. Öle
mit einem geringeren Wert vor dem W ermöglichen ein leichteres Star-
ten des Motors bei Kälte.
• Die Zahl 20 in 0W-20 gibt die Viskositätseigenschaft des Öls bei einer
hohen Öltemperatur an. Ein Öl mit höherer Viskosität (also mit einer
höheren Zahl) kann bei hohen Geschwindigkeiten oder unter extremen
Lastbedingungen besser geeignet sein.
Leseweise der Ölbehälter-Etiketten:
Häufig sind auf dem Ölbehälter eine oder beide API-Kennzeichnungen
angebracht, um Ihnen bei der Wahl des Öls zu helfen.
API-Service-Plakette
Oberer Bereich: “API SERVICE SN”
gibt die durch das American Petro-
leum Institute (API) festgelegte
Ölqualität an.
Mittlerer Bereich: “SAE 0W-20” gibt
die SAE-Viskositätsklasse an.
Unterer Bereich: “Resource-Conser-
ving” bedeutet, dass das Öl über
kraftstoffsparende und umweltscho-
nende Eigenschaften verfügt.
ILSAC-Gütezeichen
Das Gütezeichen des International Lubricant Specification Advisory Committee
(ILSAC) befindet sich auf der Vorderseite des Behälters.
1
2

7339-1. Technische Daten
RAV4_OM_OM42755M_(EM)
9
Technische Daten des Fahrzeugs
XDieselmotor
*1: Bei der angegebenen Motoröl-Füllmenge handelt es sich um einen Richtwert fürden Motorölwechsel. Lassen Sie den Motor warmlaufen und schalten Sie ihn aus.
Warten Sie mindestens 5 Minuten und kontrollieren Sie dann mit dem Messstab
den Ölstand.
■
Wahl des richtigen Motoröls
X2AD-FTV- und 2AD-FHV-Motor
Für den Motor Ihres Toyota wird “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Toyota empfiehlt den Gebrauch des bewähr-
ten “Toyota Genuine Motor Oil” (Original Toyota-Motoröl). Ein anderes
Motoröl entsprechender Qualität kann ebenfalls verwendet werden.
Ölqualität: ACEA C2
Empfohlene Ölviskosität (SAE):
Ab Werk ist Ihr Toyota mit SAE
0W-30 befüllt. Dies ist die beste
Wahl zur Kraftstoffeinsparung und
erleichtert das Starten bei kaltem
Wetter.
Ölfüllmenge
(Ablassen und Auffüllen — Richt-
wert
*1)
2AD-FTV- und 2AD-FHV-
MotorMit Filter 5,9 L
Ohne Filter 5,5 L
2WW-MotorMit Filter 5,2 L
Ohne Filter 4,7 L
HINWEIS
Die Verwendung eines anderen Motoröls als ACEA C2 kann den Katalysator
beschädigen.
Vorzugsweise
Voraussichtlicher Temperaturbereich
vor dem nächsten Ölwechsel

7349-1. Technische Daten
RAV4_OM_OM42755M_(EM)
Ölviskosität (0W-30 dient hier als Beispiel zur Erklärung):• Der 0W-Teil in 0W-30 bezeichnet die Kaltstarteigenschaft des Öls. Öle
mit einem geringeren Wert vor dem W ermöglichen ein leichteres Star-
ten des Motors bei Kälte.
• Die Zahl 30 in 0W-30 gibt die Viskositätseigenschaft des Öls bei einer
hohen Öltemperatur an. Ein Öl mit höherer Viskosität (also mit einer
höheren Zahl) kann bei hohen Geschwindigkeiten oder unter extremen
Lastbedingungen besser geeignet sein.
X2WW-Motor
Für den Motor Ihres Toyota wird “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Toyota empfiehlt den Gebrauch des bewähr-
ten “Toyota Genuine Motor Oil” (Original Toyota-Motoröl). Ein anderes
Motoröl entsprechender Qualität kann ebenfalls verwendet werden.
Toyota empfiehlt den Gebrauch des bewährten “Toyota Genuine Motor Oil
5W-30 Premium Fuel Economy for 2WW engine” (Original Toyota-Pre-
mium-Motoröl 5W-30 mit erhöhter Kraf tstoffeinsparung für 2WW-Motoren).
Alternative Ölsorten:
Informationen über andere zugelassene Ölsorten erhalten Sie bei einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerkstatt. Die Verwen-
dung eines anderen Motoröls als “Toyota Genuine Motor Oil 5W-30 Pre-
mium Fuel Economy for 2WW engine” (Original Toyota-Premium-Motoröl
5W-30 mit erhöhter Kraftstoffeinsparung für 2WW-Motoren) oder als eines
anderen zugelassenen Motoröls kann den Motor beschädigen.
Steht kein zugelassenes Öl zur Verfügung, ist ein Auffüllen mit bis zu 1 L
eines ACEA C3-Öls möglich. Es dürfen nur Öle der Viskositätsklasse 0W-
30, 5W-30, 0W-40 oder 5W-40 verwendet werden.
HINWEIS
■ So vermeiden Sie Schäden am Motor
●Die Verwendung eines anderen Motoröls als “Toyota Genuine Motor Oil 5W-30
Premium Fuel Economy for 2WW engine” (Original Toyota-Premium-Motoröl 5W-
30 mit erhöhter Kraftstoffeinsparung für 2WW-Motoren) oder als eines anderen
zugelassenen Motoröls kann den Motor beschädigen.
● Steht kein zugelassenes Öl zur Verfügung, kann bis zu 1 L von einem der folgen-
den Öle verwendet werden: ACEA C3-Öle.
Stellen Sie sicher, dass die Viskositätsklasse SAE 0W-40, 0W-30, 5W-40 oder 5W-
30 beträgt. Bei einer anderen Viskosität kann der Motor beschädigt werden.

7359-1. Technische Daten
RAV4_OM_OM42755M_(EM)
9
Technische Daten des Fahrzeugs
XOttomotor
Kühlsystem
Füllmenge
(Richtwert)
3ZR-FE-
Motor
XMit Multidrive-Getriebe
6,0 L
XMit Schaltgetriebe
5,8 L
3ZR-FAE-
Motor
XMit Multidrive-Getriebe
5,9 L
XMit Schaltgetriebe
5,8 L
2AR-FE-
Motor6,8 L
Kühlmitteltyp
Verwenden Sie eines der folgenden Produkte: • “Toyota Super Long Life Coolant” (Toyota-Lang-zeitkühlmittel)
• Gleichermaßen hochwertiges, äthylenglykolhalti- ges Kühlmittel ohne Silikat-, Amin-, Nitrit- und
Boratverbindungen auf der Grundlage langlebi-
ger, hybrider, organischer Säuren
Verwenden Sie nicht nur reines Wasser.

7369-1. Technische Daten
RAV4_OM_OM42755M_(EM)
XDieselmotor
Füllmenge (Richtwert)
X2AD-FTV- und 2AD-FHV-Motor
Ohne Zusatzheizung:
6,9 L
Mit Zusatzheizung:
7,3 L
X2WW-Motor
Ohne Zusatzheizung:
7,0 L
Mit Zusatzheizung:
7,3 L
Kühlmitteltyp
2AD-FTV- und 2AD-FHV-Motor
Verwenden Sie eines der folgenden Produkte: • “Toyota Super Long Life Coolant” (Toyota-Lang-zeitkühlmittel)
• Gleichermaßen hochwertiges, äthylenglykolhalti- ges Kühlmittel ohne Silikat-, Amin-, Nitrit- und
Boratverbindungen auf der Grundlage langlebi-
ger, hybrider, organischer Säuren
Verwenden Sie nicht nur reines Wasser.
2WW-Motor “Toyota Genuine Premium Long Life Coolant 2WW”
(Original Toyota-Premium-Langzeitkühlmittel 2WW)
oder ein gleichwertiges Produkt. “Toyota Genuine
Premium Long Life Coolant 2WW” (Original Toyota-
Premium-Langzeitkühlmittel 2WW) ist ein konzent-
riertes Produkt und muss stets im Verhältnis von
50 % Kühlmittel und 50 % destilliertem Wasser
gemischt werden.
Verwenden Sie nicht nur reines Wasser.
Falls Sie ein anderes zugelassenes und gleichwerti-
ges Motorkühlmittel verwenden möchten, setzen Sie
sich mit einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt in Verbin-
dung.
