6418-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42755M_(EM)■

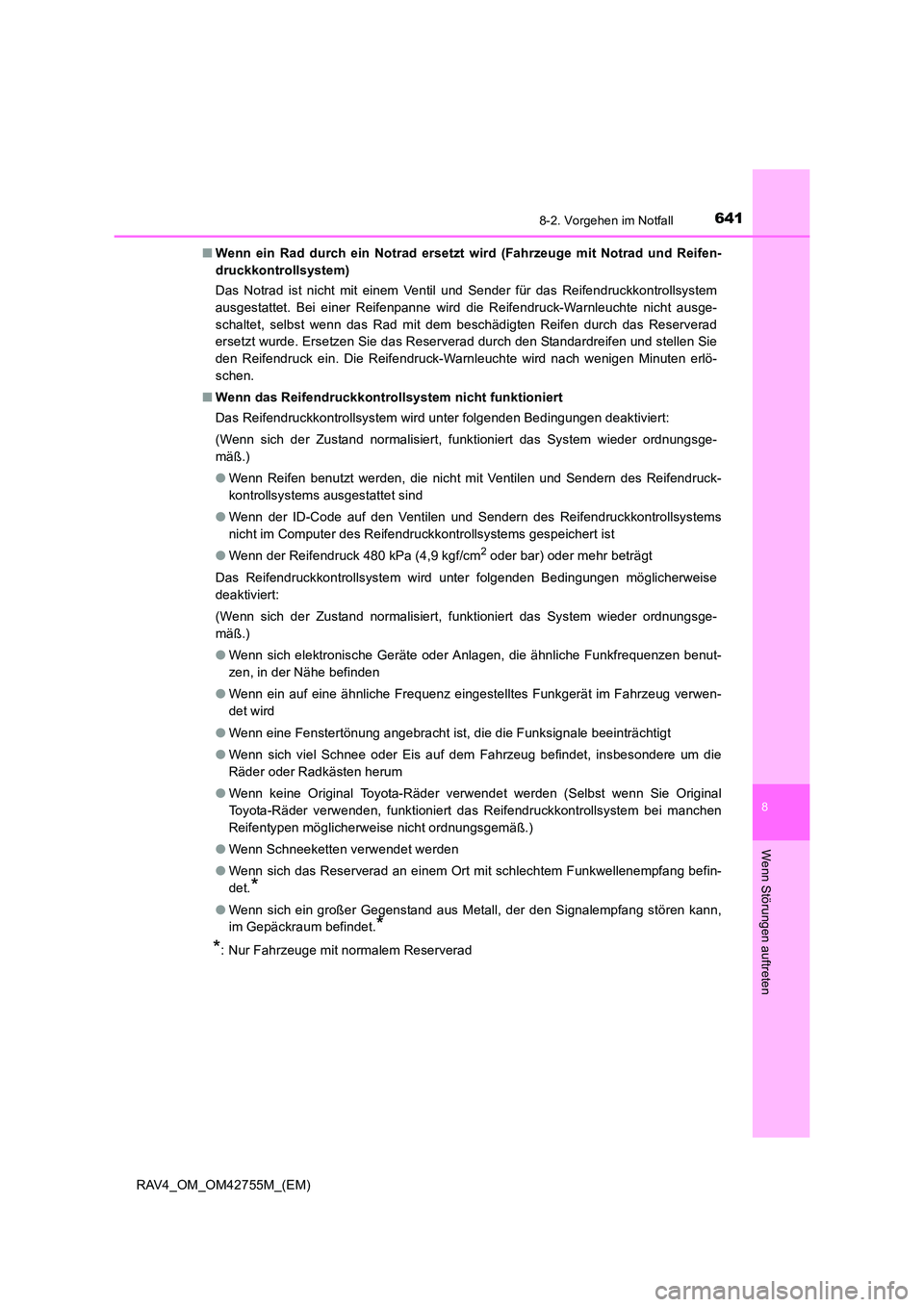

Wenn ein Rad durch ein Notrad ersetzt wird (Fahrzeuge mit Notrad und Reifen-
druckkontrollsystem)
Das Notrad ist nicht mit einem Ventil und Sender für das Reifendruckkontrollsystem
ausgestattet. Bei einer Reifenpanne wird die Reifendruck-Warnleuchte nicht ausge-
schaltet, selbst wenn das Rad mit dem beschädigten Reifen durch das Reserverad
ersetzt wurde. Ersetzen Sie das Reserverad durch den Standardreifen und stellen Sie
den Reifendruck ein. Die Reifendruck-Warnleuchte wird nach wenigen Minuten erlö-
schen.
■ Wenn das Reifendruckkontrollsystem nicht funktioniert
Das Reifendruckkontrollsystem wird unter folgenden Bedingungen deaktiviert:
(Wenn sich der Zustand normalisiert, funktioniert das System wieder ordnungsge-
mäß.)
●Wenn Reifen benutzt werden, die nicht mit Ventilen und Sendern des Reifendruck-
kontrollsystems ausgestattet sind
● Wenn der ID-Code auf den Ventilen und Sendern des Reifendruckkontrollsystems
nicht im Computer des Reifendruckkontrollsystems gespeichert ist
● Wenn der Reifendruck 480 kPa (4,9 kgf/cm
2 oder bar) oder mehr beträgt
Das Reifendruckkontrollsystem wird unter folgenden Bedingungen möglicherweise
deaktiviert:
(Wenn sich der Zustand normalisiert, funktioniert das System wieder ordnungsge-
mäß.)
● Wenn sich elektronische Geräte oder Anlagen, die ähnliche Funkfrequenzen benut-
zen, in der Nähe befinden
● Wenn ein auf eine ähnliche Frequenz eingestelltes Funkgerät im Fahrzeug verwen-
det wird
● Wenn eine Fenstertönung angebracht ist, die die Funksignale beeinträchtigt
● Wenn sich viel Schnee oder Eis auf dem Fahrzeug befindet, insbesondere um die
Räder oder Radkästen herum
● Wenn keine Original Toyota-Räder verwendet werden (Selbst wenn Sie Original
Toyota-Räder verwenden, funktioniert das Reifendruckkontrollsystem bei manchen
Reifentypen möglicherweise nicht ordnungsgemäß.)
● Wenn Schneeketten verwendet werden
● Wenn sich das Reserverad an einem Ort mit schlechtem Funkwellenempfang befin-
det.
*
●Wenn sich ein großer Gegenstand aus Metall, der den Signalempfang stören kann,
im Gepäckraum befindet.
*
*
: Nur Fahrzeuge mit normalem Reserverad

6428-2. Vorgehen im Notfall
RAV4_OM_OM42755M_(EM)■
Wenn die Reifendruck-Warnleuchte häufig aufleuchtet, nachdem sie 1 Minute
lang geblinkt hat (Fahrzeuge mit Reifendruckkontrollsystem)
Wenn die Reifendruck-Warnleuchte häufig aufleuchtet und zuvor 1 Minute lang
geblinkt hat, nachdem der Motorschalter in Stellung “ON” (Fahrzeuge ohne intelligen-
tes Zugangs- und Startsystem) bzw. in den Modus IGNITION ON (Fahrzeuge mit intel-
ligentem Zugangs- und Startsystem) geschaltet wurde, lassen Sie das System von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifi-
zierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
■ Warnsummer
Der Warnsummer kann überhört werden, wenn die Umgebung oder das Audiosystem
zu laut ist.
WARNUNG
■Wenn sowohl “ABS”- als auch Bremssystem-Warnleuchte ständig leuchten
Halten Sie Ihr Fahrzeug sofort an einem sicheren Ort an und setzen Sie sich mit
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qua-
lifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung. Die Fahr-
zeugstabilität wird beim Bremsen sehr stark beeinträchtigt und das ABS-System
kann ausfallen, wodurch es zu einem Unfall mit tödlichen oder schweren Verletzun-
gen kommen kann.
■ Wenn die Warnleuchte für die elektrische Servolenkung aufleuchtet
Das Lenkrad kann sich extrem schwergängig anfühlen.
Wenn sich das Lenkrad schwergängiger als gewöhnlich betätigen lässt, halten Sie
es gut fest und betätigen Sie es mit einem höheren Kraftaufwand als sonst.
■ Wenn die Reifendruck-Warnleuchte aufleuchtet (Fahrzeuge mit Reifendruck-
kontrollsystem)
Beachten Sie unbedingt die folgenden Vorsichtsmaßregeln. Anderenfalls könnten
Sie die Kontrolle über das Fahrzeug verlieren und einen Unfall verursachen, der zu
tödlichen oder schweren Verletzungen führen kann.
●Halten Sie Ihr Fahrzeug so schnell wie möglich an einem sicheren Ort an. Korrigie-
ren Sie sofort den Reifendruck.
● Wenn die Reifendruck-Warnleuchte nach der Reifendruckkorrektur weiterhin leuch-
tet, haben Sie wahrscheinlich eine Reifenpanne. Überprüfen Sie die Reifen. Falls
Sie eine Reifenpanne haben, montieren Sie das Reserverad und lassen Sie den
platten Reifen vom nächstgelegenen Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fach-
werkstatt reparieren.
● Vermeiden Sie plötzliche Lenk- und Bremsmanöver. Bei einem schlechten Zustand
der Reifen können Sie die Kontrolle über Lenkrad oder Bremsen verlieren.
■ Wenn ein Reifen platzt oder plötzlich Luft verliert (Fahrzeuge mit Reifendruck-
kontrollsystem)
Das Reifendruckkontrollsystem wird u. U. nicht sofort aktiviert.

6438-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42755M_(EM)
HINWEIS
■So stellen Sie den ordnungsgemäßen Betrieb des Reifendruckkontrollsystems
sicher (Fahrzeuge mit Reifendruckkontrollsystem)
Montieren Sie keine Reifen unterschiedlicher Spezifikationen oder von verschiede-
nen Herstellern, da dies den ordnungsgemäßen Betrieb des Reifendruckkontrollsys-
tems beeinträchtigen kann.

6448-2. Vorgehen im Notfall
RAV4_OM_OM42755M_(EM)
Wenn eine Warnmeldung angezeigt wird
Hauptwarnleuchte
Die Hauptwarnleuchte leuchtet auch
auf oder blinkt, um anzuzeigen, dass
gerade eine Meldung auf dem Multi-
Informationsdisplay angezeigt wird.
Multi-Informationsdisplay
Werden nach Ergreifen der folgenden Maßnahmen erneut Warnmeldungen
angezeigt werden, wenden Sie sich an einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder an eine andere qualifizierte und entsprechend
ausgerüstete Fachwerkstatt.
Wenn eine Warnmeldung auf dem Multi-Informationsdisplay angezeigt
wird, bleiben Sie ruhig und ergreifen Sie folgende Maßnahmen:
1
2

6458-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42755M_(EM)

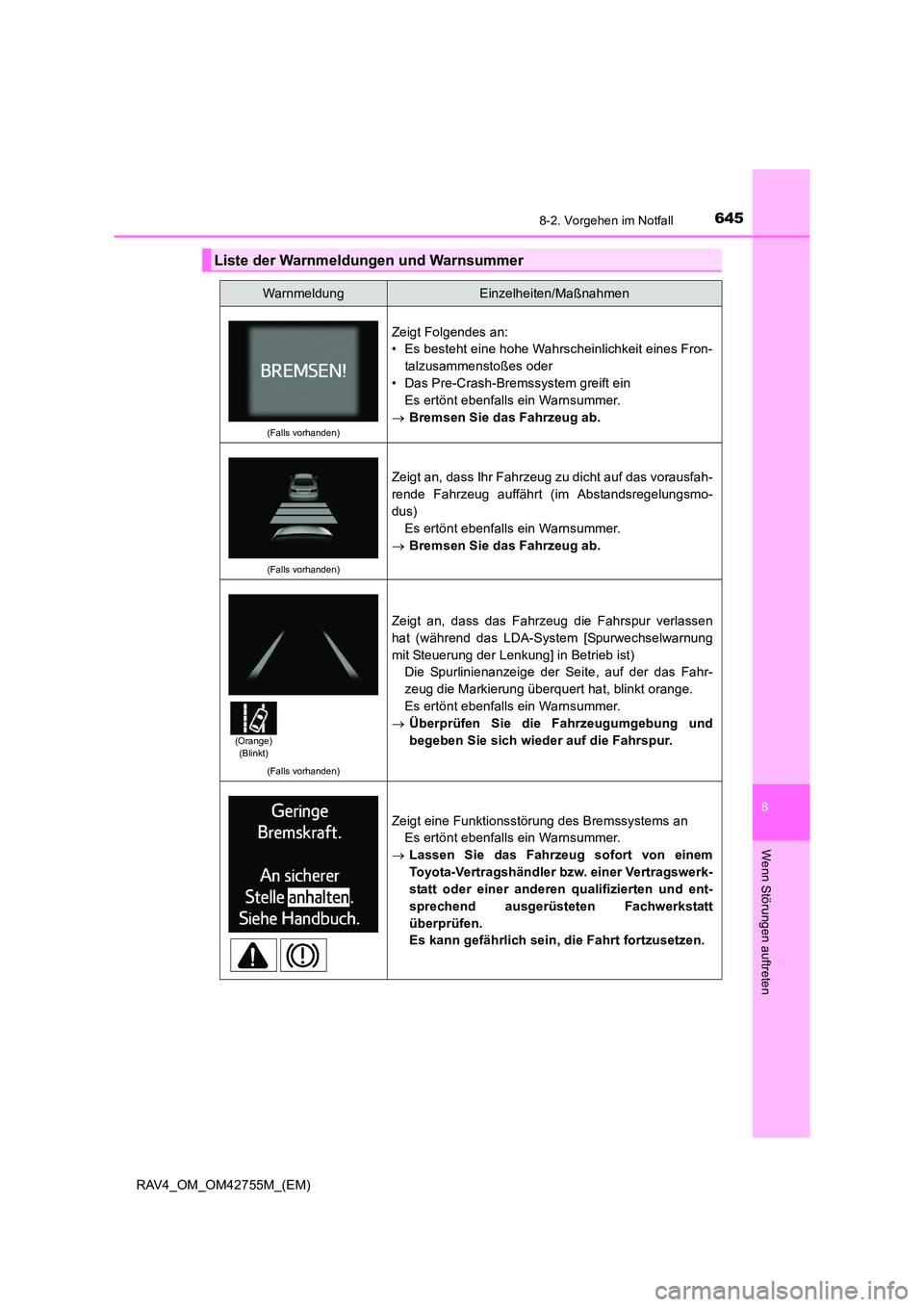

Liste der Warnmeldungen und Warnsummer
WarnmeldungEinzelheiten/Maßnahmen
(Falls vorhanden)
Zeigt Folgendes an:
• Es besteht eine hohe Wahrscheinlichkeit eines Fron-talzusammenstoßes oder
• Das Pre-Crash-Bremssystem greift ein Es ertönt ebenfalls ein Warnsummer.
→ Bremsen Sie das Fahrzeug ab.
(Falls vorhanden)
Zeigt an, dass Ihr Fahrzeug zu dicht auf das vorausfah-
rende Fahrzeug auffährt (im Abstandsregelungsmo-
dus)
Es ertönt ebenfalls ein Warnsummer.
→ Bremsen Sie das Fahrzeug ab.
(Falls vorhanden)
Zeigt an, dass das Fahrzeug die Fahrspur verlassen
hat (während das LDA-System [Spurwechselwarnung
mit Steuerung der Lenkung] in Betrieb ist)
Die Spurlinienanzeige der Seite, auf der das Fahr-
zeug die Markierung überquert hat, blinkt orange.
Es ertönt ebenfalls ein Warnsummer.
→ Überprüfen Sie die Fahrzeugumgebung und
begeben Sie sich wieder auf die Fahrspur.
Zeigt eine Funktionsstörung des Bremssystems an
Es ertönt ebenfalls ein Warnsummer.
→ Lassen Sie das Fahrzeug sofort von einem
Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einer anderen qualifizierten und ent-
sprechend ausgerüsteten Fachwerkstatt
überprüfen.
Es kann gefährlich sein, die Fahrt fortzusetzen.
(Orange)
(Blinkt)

6468-2. Vorgehen im Notfall
RAV4_OM_OM42755M_(EM)
(Automatik- oder
Multidrive-Getriebe)
Zeigt an, dass die Fahrertür geöffnet wurde, während
eine andere Fahrstufe als “P” gewählt war
Es ertönt ebenfalls ein Warnsummer.
→ Wechseln Sie in Fahrstufe “P”.
Zeigt an, dass mindestens eine Tür oder die Heck-
klappe nicht richtig geschlossen ist
Das System zeigt auch an, welche Türen nicht richtig
geschlossen sind.
Erreicht das Fahrzeug eine Geschwindigkeit von
5 km/h, blinkt und es ertönt ein Warnsum-
mer, um darauf hinzuweisen, dass die Türen noch
immer nicht richtig geschlossen sind.
→ Stellen Sie sicher, dass alle Türen geschlossen
werden.
(Falls vorhanden)
Zeigt eine Funktionsstörung des Toyota-Einparkhilfe-
sensors an
Alle Sensorleuchten blinken.
Es ertönt ebenfalls ein Warnsummer.
→ Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
WarnmeldungEinzelheiten/Maßnahmen
(Blinkt)

6478-2. Vorgehen im Notfall
8
Wenn Störungen auftreten
RAV4_OM_OM42755M_(EM)
(Falls vorhanden)
Zeigt an, dass ein Toyota-Einparkhilfesensor ver-
schmutzt oder mit Eis bedeckt istAlle Sensorleuchten blinken.
Es ertönt ebenfalls ein Warnsummer.
→ Reinigen Sie den Sensor.
Zeigt an, dass das Fahrzeug mit einer Geschwindigkeit
von 5 km/h oder mehr gefahren wird und die Feststell-
bremse noch immer betätigt ist.
Es ertönt ebenfalls ein Warnsummer.
→ Lösen Sie die Feststellbremse.
(Schaltgetriebe)
Zeigt an, dass der Schalt-/Wählhebel aus “N” geschal-
tet wurde, während der Motor durch das Stopp-Start-
System ausgeschaltet war
Es ertönt ebenfalls ein Warnsummer.
→ Schalten Sie den Schalt-/Wählhebel auf “N” und
treten Sie das Kupplungspedal.
(Falls vorhanden)
Zeigt an, dass das LDA-System (Spurwechselwarnung
mit Steuerung der Lenkung) festgestellt hat, dass der
Fahrer bei aktivierter Funktion zur Steuerung der Len-
kung die Hände nicht am Lenkrad hat
→Halten Sie das Lenkrad gut fest.
WarnmeldungEinzelheiten/Maßnahmen
(Blinkt)
(Blinkt)

6488-2. Vorgehen im Notfall
RAV4_OM_OM42755M_(EM)

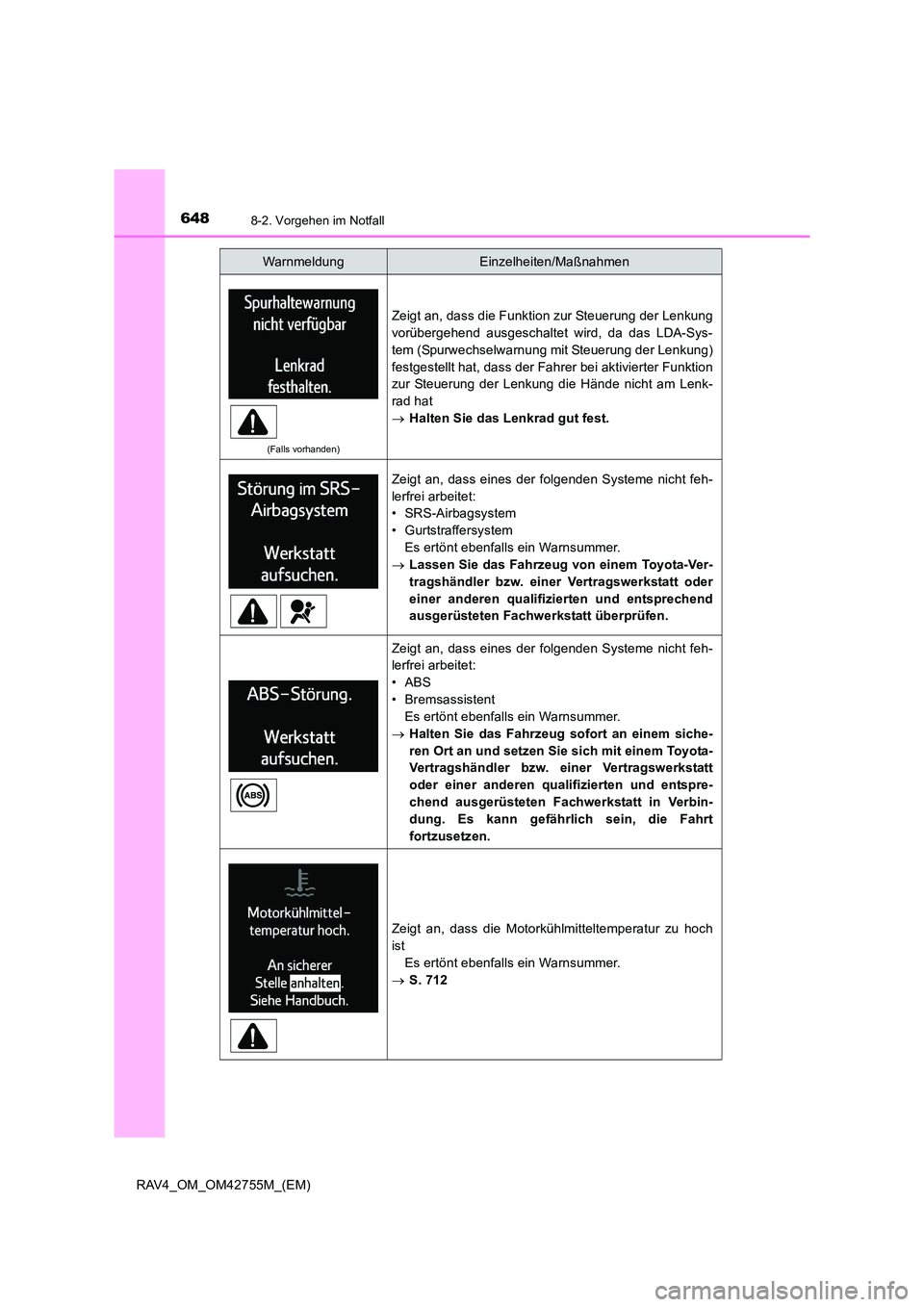

(Falls vorhanden)
Zeigt an, dass die Funktion zur Steuerung der Lenkung
vorübergehend ausgeschaltet wird, da das LDA-Sys-
tem (Spurwechselwarnung mit Steuerung der Lenkung)
festgestellt hat, dass der Fahrer bei aktivierter Funktion
zur Steuerung der Lenkung die Hände nicht am Lenk-
rad hat
→Halten Sie das Lenkrad gut fest.
Zeigt an, dass eines der folgenden Systeme nicht feh-
lerfrei arbeitet:
• SRS-Airbagsystem
• Gurtstraffersystem
Es ertönt ebenfalls ein Warnsummer.
→ Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
Zeigt an, dass eines der folgenden Systeme nicht feh-
lerfrei arbeitet:
• ABS
• Bremsassistent
Es ertönt ebenfalls ein Warnsummer.
→ Halten Sie das Fahrzeug sofort an einem siche-
ren Ort an und setzen Sie sich mit einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt in Verbin-
dung. Es kann gefährlich sein, die Fahrt
fortzusetzen.
Zeigt an, dass die Motorkühlmitteltemperatur zu hoch
ist
Es ertönt ebenfalls ein Warnsummer.
→ S. 712
WarnmeldungEinzelheiten/Maßnahmen
