2017 TOYOTA RAV4 Betriebsanleitungen (in German)

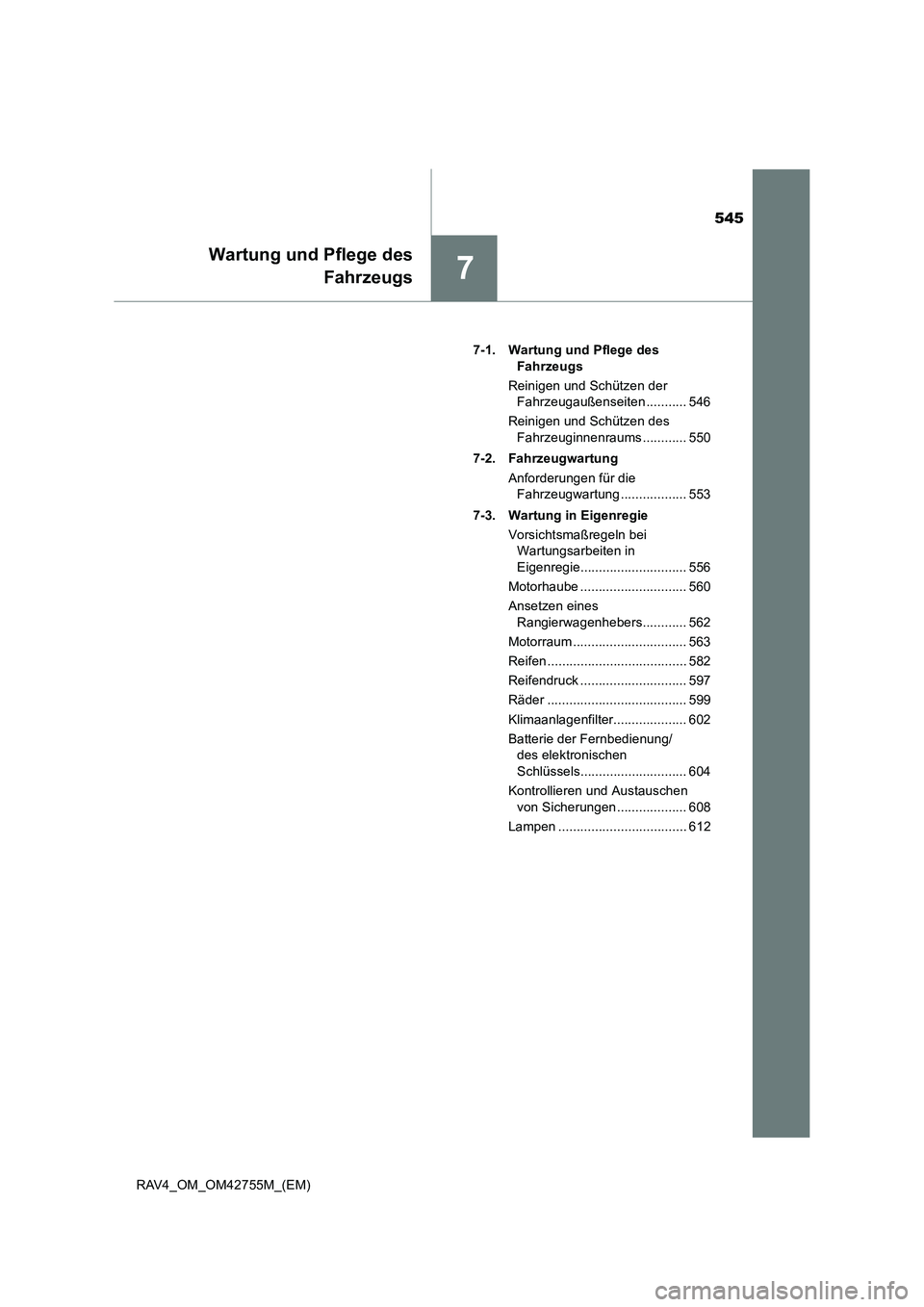

545
7
Wartung und Pflege desFahrzeugs
RAV4_OM_OM42755M_(EM) 7-1. Wartung und Pflege des
Fahrzeugs
Reinigen und Schützen der Fahrzeugaußenseiten ........... 546
Reinigen und Schützen des Fahrzeuginnenraums ............ 550
7-2. Fahrzeugwartung Anforderungen für die Fahrzeugwartung .................. 553
7-3. Wartung in Eigenregie Vorsichtsmaßregeln bei Wartungsarbeiten in
Eigenregie............................. 556
Motorhaube ............................. 560
Ansetzen eines Rangierwagenhebers............ 562
Motorraum ............................... 563
Reifen ...................................... 582
Reifendruck ............................. 597
Räder ...................................... 599
Klimaanlagenfilter.................... 602
Batterie der Fernbedienung/ des elektronischen
Schlüssels............................. 604
Kontrollieren und Austauschen von Sicherungen ................... 608
Lampen ................................... 612

5467-1. Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42755M_(EM)
Reinigen und Schützen der Fahrzeugaußenseiten
●Spülen Sie Karosserie, Radkäst en und Fahrzeugunterboden mit reichlich
Wasser ab, um jeglichen Schmutz und Staub zu entfernen. Gehen Sie
dabei von oben nach unten vor.
● Waschen Sie die Karosserie mit einem Schwamm oder einem weichen
Tuch wie z. B. einem Fensterleder.
● Verwenden Sie bei hartnäckigen Verschmutzungen Autoreiniger und spü-
len Sie mit reichlich Wasser nach.
● Wischen Sie das Wasser ab.
● Wachsen Sie das Fahrzeug, wenn die wasserfeste Beschichtung abnutzt.
Wenn das Wasser auf einer sauberen Oberfläche nicht abperlt, tragen Sie bei kal-
ter Karosserie Wachs auf.
■Automatische Waschanlagen
●Vor dem Waschen des Fahrzeugs:
• Klappen Sie die Spiegel ein
• Deaktivieren Sie die elektrische Heckklappe (falls vorhanden)
Beginnen Sie beim Waschen des Fahrzeugs an der Vorderseite. Klappen Sie vor
Fahrtantritt unbedingt wieder die Spiegel aus.
● Die in automatischen Waschanlagen verwendeten Bürsten können die Fahrzeugo-
berfläche zerkratzen und den Lack Ihres Fahrzeugs angreifen.
● Der Heckspoiler kann in einigen automatischen Waschanlagen nicht gewaschen
werden.
Es besteht außerdem ein erhöhtes Risiko der Fahrzeugbeschädigung.
■ Hochdruck-Waschanlagen
●Die Düsen der Waschanlage dürfen nicht in unmittelbare Nähe der Fenster kommen.
● Stellen Sie vor dem Einfahren in eine Waschanlage sicher, dass die Tankklappe
Ihres Fahrzeugs ordnungsgemäß geschlossen ist.
Gehen Sie wie folgt vor, um das Fahrzeug zu schützen und in gutem
Zustand zu halten:

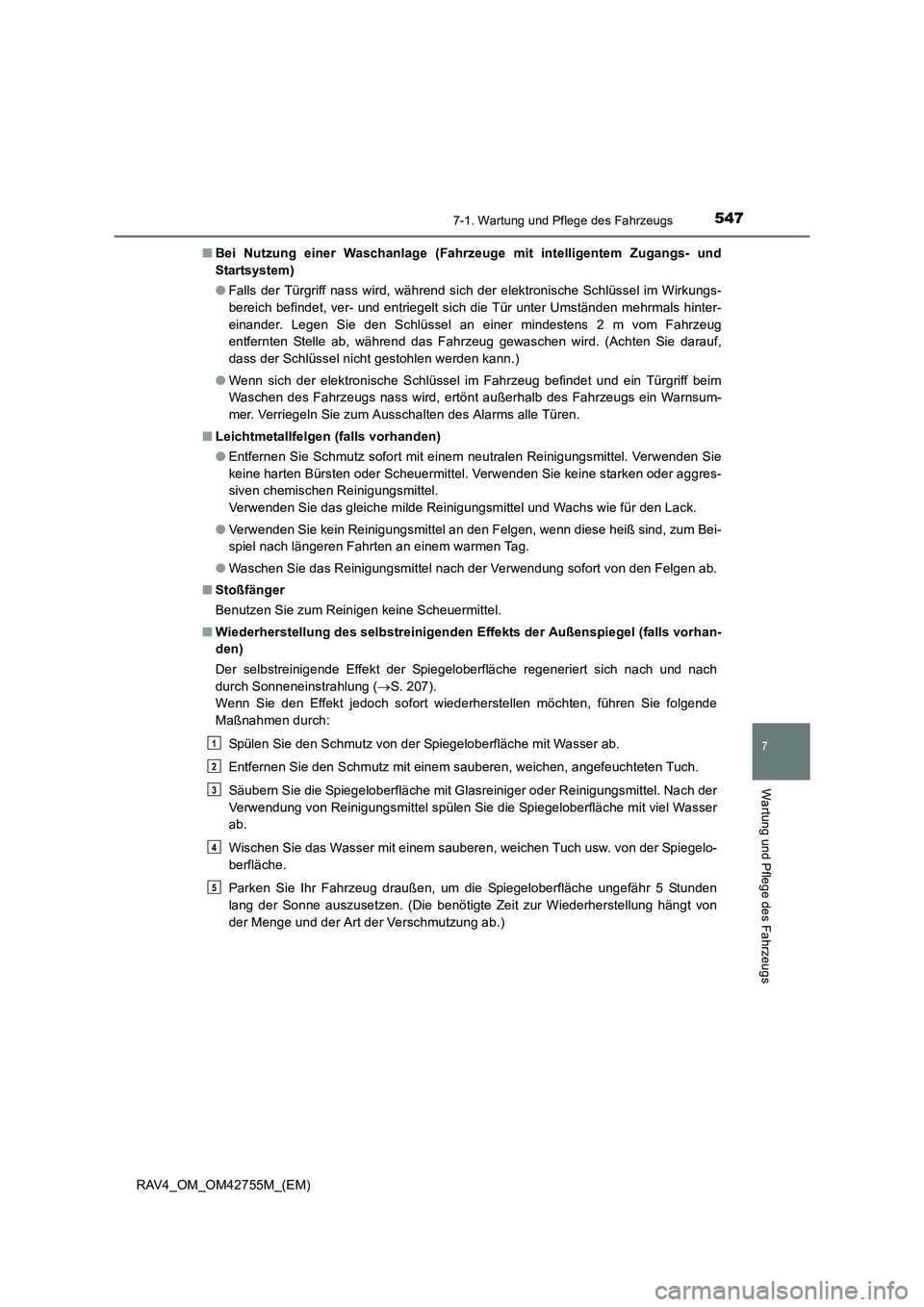

5477-1. Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42755M_(EM)
7
Wartung und Pflege des Fahrzeugs
■Bei Nutzung einer Waschanlage (Fahrzeuge mit intelligentem Zugangs- und
Startsystem)
●Falls der Türgriff nass wird, während sich der elektronische Schlüssel im Wirkungs-
bereich befindet, ver- und entriegelt sich die Tür unter Umständen mehrmals hinter-
einander. Legen Sie den Schlüssel an einer mindestens 2 m vom Fahrzeug
entfernten Stelle ab, während das Fahrzeug gewaschen wird. (Achten Sie darauf,
dass der Schlüssel nicht gestohlen werden kann.)
● Wenn sich der elektronische Schlüssel im Fahrzeug befindet und ein Türgriff beim
Waschen des Fahrzeugs nass wird, ertönt außerhalb des Fahrzeugs ein Warnsum-
mer. Verriegeln Sie zum Ausschalten des Alarms alle Türen.
■ Leichtmetallfelgen (falls vorhanden)
●Entfernen Sie Schmutz sofort mit einem neutralen Reinigungsmittel. Verwenden Sie
keine harten Bürsten oder Scheuermittel. Verwenden Sie keine starken oder aggres-
siven chemischen Reinigungsmittel.
Verwenden Sie das gleiche milde Reinigungsmittel und Wachs wie für den Lack.
● Verwenden Sie kein Reinigungsmittel an den Felgen, wenn diese heiß sind, zum Bei-
spiel nach längeren Fahrten an einem warmen Tag.
● Waschen Sie das Reinigungsmittel nach der Verwendung sofort von den Felgen ab.
■ Stoßfänger
Benutzen Sie zum Reinigen keine Scheuermittel.
■ Wiederherstellung des selbstreinigenden Effekts der Außenspiegel (falls vorhan-
den)
Der selbstreinigende Effekt der Spiegeloberfläche regeneriert sich nach und nach
durch Sonneneinstrahlung ( →S. 207).
Wenn Sie den Effekt jedoch sofort wiederherstellen möchten, führen Sie folgende
Maßnahmen durch:
Spülen Sie den Schmutz von der Spiegeloberfläche mit Wasser ab.
Entfernen Sie den Schmutz mit einem sauberen, weichen, angefeuchteten Tuch.
Säubern Sie die Spiegeloberfläche mit Glasreiniger oder Reinigungsmittel. Nach der
Verwendung von Reinigungsmittel spülen Sie die Spiegeloberfläche mit viel Wasser
ab.
Wischen Sie das Wasser mit einem sauberen, weichen Tuch usw. von der Spiegelo-
berfläche.
Parken Sie Ihr Fahrzeug draußen, um die Spiegeloberfläche ungefähr 5 Stunden
lang der Sonne auszusetzen. (Die benötigte Zeit zur Wiederherstellung hängt von
der Menge und der Art der Verschmutzung ab.)
1
2
3
4
5

5487-1. Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42755M_(EM)
WARNUNG
■Beim Waschen des Fahrzeugs
Waschen Sie das Innere des Motorraums nicht mit Wasser. Anderenfalls könnten
elektrische Bauteile usw. Feuer fangen.
■ Beim Reinigen der Windschutzscheibe (Fahrzeuge mit Frontscheibenwischern
mit Regensensor)
●Wenn der obere Bereich der Windschutzscheibe, in dem sich der Regensensor
befindet, mit der Hand berührt wird
● Wenn ein nasser Lappen o. Ä. in die Nähe des Regensensors gebracht wird
● Wenn etwas gegen die Windschutzscheibe stößt
● Wenn Sie das Gehäuse des Regensensors direkt berühren oder etwas gegen den
Regensensor stößt
■ Vorsichtsmaßregeln in Bezug auf die Auspuffrohre
Die Auspuffrohre werden durch die Abgase sehr heiß.
Achten Sie beim Waschen des Fahrzeugs darauf, die Auspuffrohre nicht zu berüh-
ren, bevor sie nicht ausreichend abgekühlt sind, da es sonst zu Verbrennungen kom-
men kann.
■ Vorsichtsmaßregeln in Bezug auf den Spurwechsel-Assistenten (BSM) (falls
vorhanden)
Wenn der Lack am Heckstoßfänger abgeplatzt oder zerkratzt ist, funktioniert das
System möglicherweise nicht ordnungsgemäß. Setzen Sie sich in diesem Fall mit
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qua-
lifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
Schalten Sie den Scheibenwischerschalter
aus.
Befindet sich der Scheibenwischerschalter in
Stellung “AUTO”, können die Scheibenwi-
scher in den folgenden Situationen unerwartet
einsetzen, was zum Einklemmen der Hände
und anderen schweren Verletzungen sowie zu
Schäden an den Scheibenwischerblättern füh-
ren kann.
AUS

5497-1. Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42755M_(EM)
7
Wartung und Pflege des Fahrzeugs
HINWEIS
■So vermeiden Sie eine Verschlechterung des Lacks und Korrosion an Karosse-
rie und Bauteilen (Leichtmetallfelgen usw.)
●Waschen Sie in folgenden Fällen sofort das Fahrzeug:
• Nach Fahrten an der Küste
• Nach Fahrten auf salzbestreuten Straßen
• Wenn sich Teerflecke oder Baumharz auf dem Lack befinden
• Wenn sich tote Insekten, Insektenkot oder Vogelkot auf dem Lack befinden
• Nach Fahrten in mit Ruß, öligem Rauch, Minenstaub, Eisenstaub oder chemi-
schen Substanzen belasteten Gegenden
• Wenn das Fahrzeug mit Staub oder Schlamm stark verschmutzt ist
• Wenn Flüssigkeiten wie Benzol oder Benzin über den Lack verschüttet wurden
● Wenn der Lack abgeplatzt oder verkratzt ist, lassen Sie ihn umgehend ausbessern.
● Wenn Sie die Räder lagern möchten, entfernen Sie jeglichen Schmutz und wählen
Sie einen trockenen Ort zur Lagerung aus, um eine Korrosion der Räder zu vermei-
den.
■ Reinigung der Außenleuchten
●Gehen Sie beim Waschen vorsichtig vor. Verwenden Sie keine organischen Sub-
stanzen oder eine harte Bürste.
Die Oberflächen der Leuchten könnten beschädigt werden.
● Tragen Sie kein Wachs auf die Oberflächen der Leuchten auf.
Wachs kann die Linsen beschädigen.
■ Bei Nutzung einer automatischen Waschanlage (Fahrzeuge mit Frontscheiben-
wischern mit Regensensor)
Schalten Sie den Scheibenwischerschalter aus. Falls sich der Scheibenwischer-
schalter auf “AUTO” befindet, werden die Wischer möglicherweise betätigt und die
Scheibenwischerblätter könnten beschädigt werden.
■ Bei Nutzung einer Hochdruck-Waschanlage
●Richten Sie den Wasserstrahl des Hochdruckreinigers beim Waschen des Fahr-
zeugs nicht direkt auf die Kamera (falls vorhanden) oder den Bereich um die
Kamera. Durch das Auftreffen des unter hohem Druck stehenden Wassers kann
die Funktionstüchtigkeit des Systems beeinträchtigt werden.
● Halten Sie die Düsenspitze nicht nahe an Manschetten (aus Gummi oder Kunst-
harz hergestellte Abdeckungen), Steckverbinder oder folgende Bauteile.
Die Bauteile könnten beschädigt werden, wenn das unter hohem Druck stehende
Wasser auf sie trifft.
• Bauteile des Antriebsstrangs
• Bauteile der Lenkung
• Bauteile der Radaufhängung
• Bauteile der Bremse

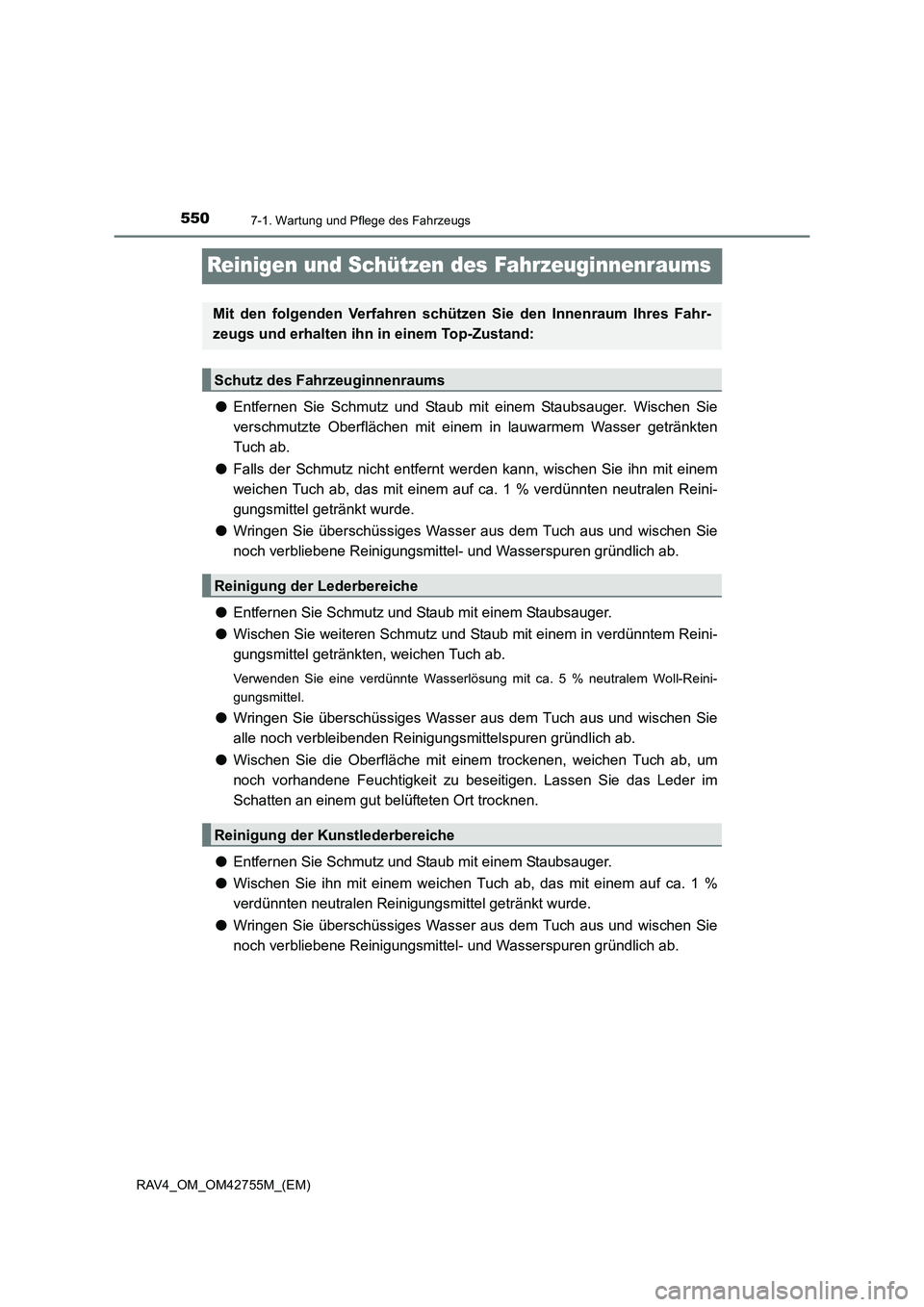

5507-1. Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42755M_(EM)
Reinigen und Schützen des Fahrzeuginnenraums
●Entfernen Sie Schmutz und Staub mit einem Staubsauger. Wischen Sie
verschmutzte Oberflächen mit einem in lauwarmem Wasser getränkten
Tuch ab.
● Falls der Schmutz nicht entfernt werden kann, wischen Sie ihn mit einem
weichen Tuch ab, das mit einem auf ca. 1 % verdünnten neutralen Reini-
gungsmittel getränkt wurde.
● Wringen Sie überschüssiges Wasser aus dem Tuch aus und wischen Sie
noch verbliebene Reinigungsmittel- und Wasserspuren gründlich ab.
● Entfernen Sie Schmutz und Staub mit einem Staubsauger.
● Wischen Sie weiteren Schmutz und Staub mit einem in verdünntem Reini-
gungsmittel getränkten, weichen Tuch ab.
Verwenden Sie eine verdünnte Wasserlösung mit ca. 5 % neutralem Woll-Reini-
gungsmittel.
●Wringen Sie überschüssiges Wasser aus dem Tuch aus und wischen Sie
alle noch verbleibenden Reinigungsmittelspuren gründlich ab.
● Wischen Sie die Oberfläche mit einem trockenen, weichen Tuch ab, um
noch vorhandene Feuchtigkeit zu beseitigen. Lassen Sie das Leder im
Schatten an einem gut belüfteten Ort trocknen.
● Entfernen Sie Schmutz und Staub mit einem Staubsauger.
● Wischen Sie ihn mit einem weichen Tuch ab, das mit einem auf ca. 1 %
verdünnten neutralen Reinigungsmittel getränkt wurde.
● Wringen Sie überschüssiges Wasser aus dem Tuch aus und wischen Sie
noch verbliebene Reinigungsmittel- und Wasserspuren gründlich ab.
Mit den folgenden Verfahren schützen Sie den Innenraum Ihres Fahr-
zeugs und erhalten ihn in einem Top-Zustand:
Schutz des Fahrzeuginnenraums
Reinigung der Lederbereiche
Reinigung der Kunstlederbereiche

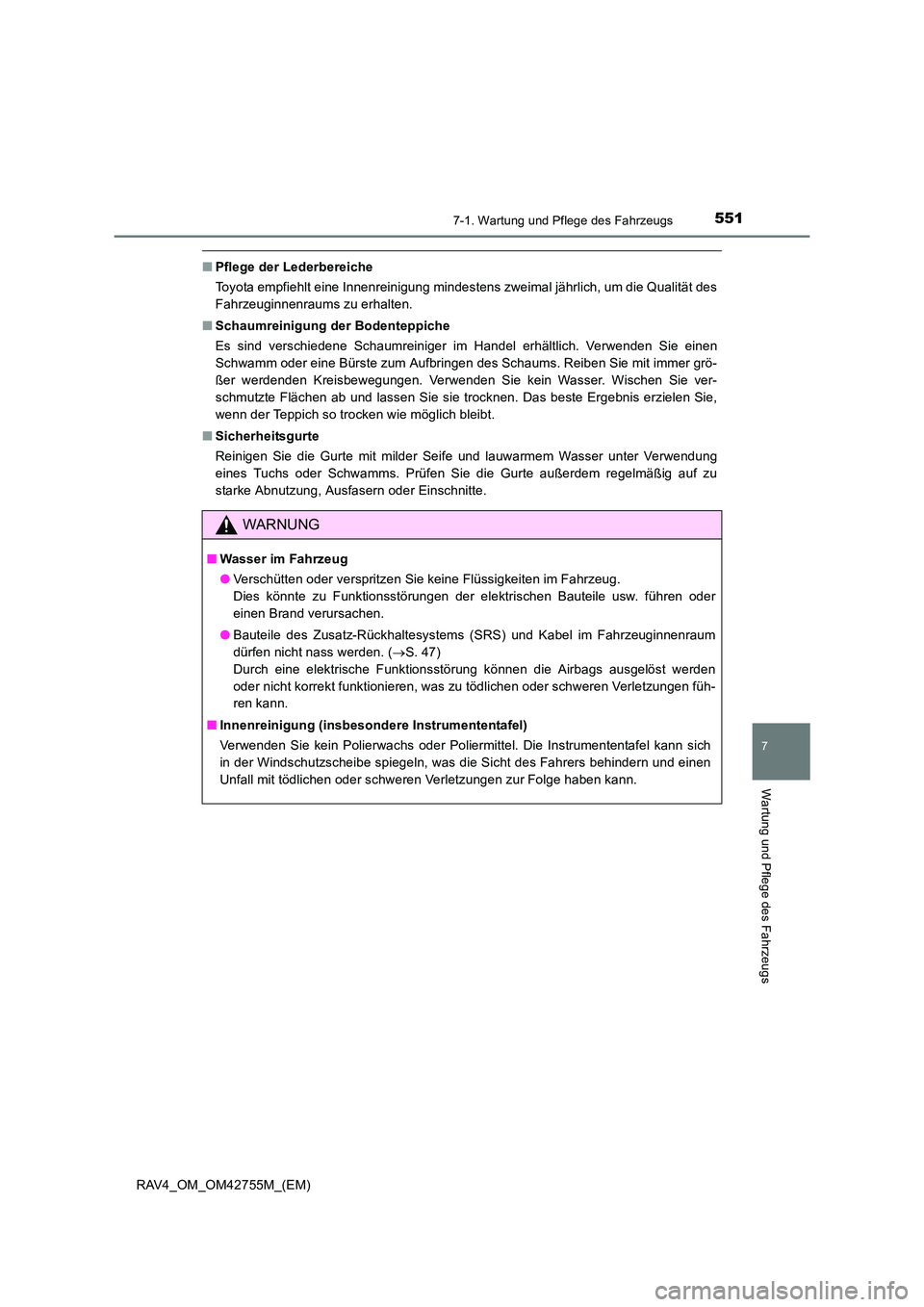

5517-1. Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42755M_(EM)
7
Wartung und Pflege des Fahrzeugs
■Pflege der Lederbereiche
Toyota empfiehlt eine Innenreinigung mindestens zweimal jährlich, um die Qualität des
Fahrzeuginnenraums zu erhalten.
■ Schaumreinigung der Bodenteppiche
Es sind verschiedene Schaumreiniger im Handel erhältlich. Verwenden Sie einen
Schwamm oder eine Bürste zum Aufbringen des Schaums. Reiben Sie mit immer grö-
ßer werdenden Kreisbewegungen. Verwenden Sie kein Wasser. Wischen Sie ver-
schmutzte Flächen ab und lassen Sie sie trocknen. Das beste Ergebnis erzielen Sie,
wenn der Teppich so trocken wie möglich bleibt.
■ Sicherheitsgurte
Reinigen Sie die Gurte mit milder Seife und lauwarmem Wasser unter Verwendung
eines Tuchs oder Schwamms. Prüfen Sie die Gurte außerdem regelmäßig auf zu
starke Abnutzung, Ausfasern oder Einschnitte.
WARNUNG
■Wasser im Fahrzeug
●Verschütten oder verspritzen Sie keine Flüssigkeiten im Fahrzeug.
Dies könnte zu Funktionsstörungen der elektrischen Bauteile usw. führen oder
einen Brand verursachen.
● Bauteile des Zusatz-Rückhaltesystems (SRS) und Kabel im Fahrzeuginnenraum
dürfen nicht nass werden. ( →S. 47)
Durch eine elektrische Funktionsstörung können die Airbags ausgelöst werden
oder nicht korrekt funktionieren, was zu tödlichen oder schweren Verletzungen füh-
ren kann.
■ Innenreinigung (insbesondere Instrumententafel)
Verwenden Sie kein Polierwachs oder Poliermittel. Die Instrumententafel kann sich
in der Windschutzscheibe spiegeln, was die Sicht des Fahrers behindern und einen
Unfall mit tödlichen oder schweren Verletzungen zur Folge haben kann.

5527-1. Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42755M_(EM)
HINWEIS
■Reinigungsmittel
●Die folgenden Reinigungsmittel dürfen nicht verwendet werden, da sie zu Verfär-
bungen im Fahrzeuginnenraum führen und Streifenbildung oder Schäden an
lackierten Flächen verursachen können:
• Bereiche außer den Sitzen: Organische Substanzen wie Benzol bzw. Benzin,
Alkali- oder Säurelösungen, Färbe- und Bleichmittel
• Sitze: Alkali- oder Säurelösungen wie Verdünner, Benzol und Alkohol
● Verwenden Sie kein Polierwachs oder Poliermittel. Dies kann die lackierten Ober-
flächen der Instrumententafel oder anderer Innenteile beschädigen.
■ So vermeiden Sie Schäden an den Lederoberflächen
Beachten Sie die folgenden Vorsichtsmaßregeln, um Beschädigungen und Abnut-
zung von Lederoberflächen zu vermeiden:
●Entfernen Sie Staub oder Schmutz sofort von den Lederoberflächen.
● Setzen Sie das Fahrzeug nicht für längere Zeit direkter Sonneneinstrahlung aus.
Parken Sie das Fahrzeug im Schatten, vor allem im Sommer.
● Lassen Sie keine Gegenstände aus Vinyl, Kunststoff oder wachshaltige Gegen-
stände auf den Polstern zurück, da diese bei einer starken Aufheizung des Innen-
raums am Leder festkleben können.
■ Wasser im Fußraum
Waschen Sie den Fahrzeugboden nicht mit Wasser.
Fahrzeugsysteme, wie das Audiosystem, könnten beschädigt werden, wenn elektri-
sche Bauteile, wie das Audiosystem über oder unter dem Boden des Fahrzeugs, mit
Wasser in Kontakt kommen. Außerdem kann die Karosserie zu rosten beginnen.
■ Beim Reinigen der Innenseite der Windschutzscheibe (Fahrzeuge mit Toyota
Safety Sense)
Achten Sie darauf, dass kein Glasreiniger auf die Linse gerät. Berühren Sie die Linse
außerdem nicht. ( →S. 311)
■ Reinigen der Innenfläche der Heckscheibe
●Verwenden Sie keinen Glasreiniger zum Reinigen der Heckscheibe, da dies die
Heckscheibenheizdrähte beschädigen könnte. Verwenden Sie ein mit lauwarmem
Wasser angefeuchtetes Tuch, um die Scheibe vorsichtig abzuwischen. Wischen
Sie die Scheibe mit waagerechten Bewegungen parallel zum Verlauf der Heiz-
drähte sauber.
● Achten Sie darauf, die Heizdrähte nicht zu zerkratzen oder zu beschädigen.
