2017 TOYOTA RAV4 Betriebsanleitungen (in German)

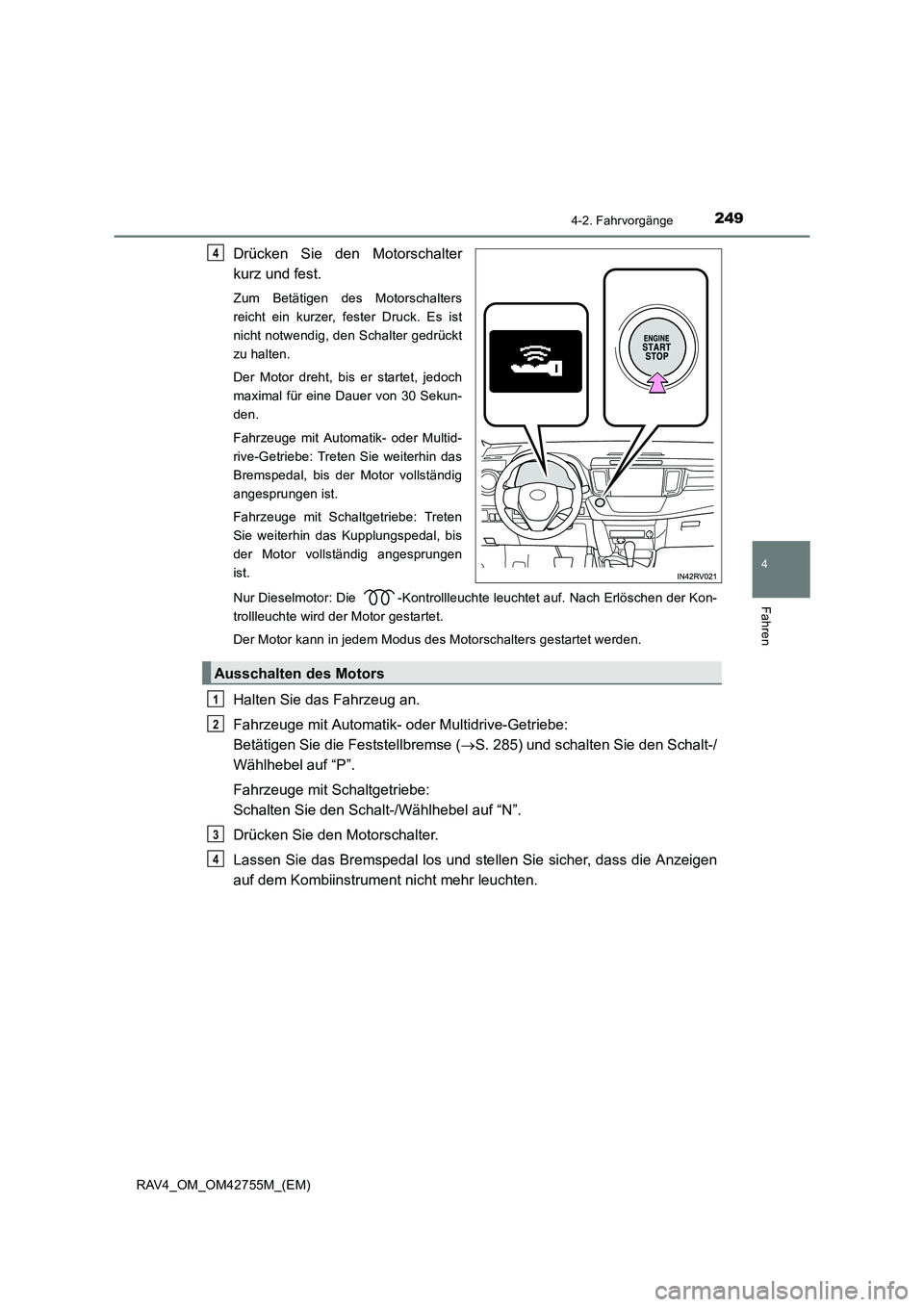

2494-2. Fahrvorgänge
4
Fahren
RAV4_OM_OM42755M_(EM)
Drücken Sie den Motorschalter
kurz und fest.
Zum Betätigen des Motorschalters
reicht ein kurzer, fester Druck. Es ist
nicht notwendig, den Schalter gedrückt
zu halten.
Der Motor dreht, bis er startet, jedoch
maximal für eine Dauer von 30 Sekun-
den.
Fahrzeuge mit Automatik- oder Multid-
rive-Getriebe: Treten Sie weiterhin das
Bremspedal, bis der Motor vollständig
angesprungen ist.
Fahrzeuge mit Schaltgetriebe: Treten
Sie weiterhin das Kupplungspedal, bis
der Motor vollständig angesprungen
ist.
Nur Dieselmotor: Die -Kontrollleuchte leuchtet auf. Nach Erlöschen der Kon-
trollleuchte wird der Motor gestartet.
Der Motor kann in jedem Modus des Motorschalters gestartet werden.
Halten Sie das Fahrzeug an.
Fahrzeuge mit Automatik- oder Multidrive-Getriebe:
Betätigen Sie die Feststellbremse (→S. 285) und schalten Sie den Schalt-/
Wählhebel auf “P”.
Fahrzeuge mit Schaltgetriebe:
Schalten Sie den Schalt-/Wählhebel auf “N”.
Drücken Sie den Motorschalter.
Lassen Sie das Bremspedal los und stellen Sie sicher, dass die Anzeigen
auf dem Kombiinstrument nicht mehr leuchten.
4
Ausschalten des Motors
1
2
3
4

2504-2. Fahrvorgänge
RAV4_OM_OM42755M_(EM)
Die Modi können durch Drücken des Motorschalters bei losgelassenem
Bremspedal (Automatikgetriebe oder Multidrive-Getriebe) bzw. losgelasse-
nem Kupplungspedal (Schaltgetriebe) geänder t werden. (Bei jedem Drücken
des Schalters wird der Modus geändert.)
Aus
*
Die Warnblinkanlage kann eingeschal-
tet werden.
Das Multi-Informationsdisplay wird
nicht angezeigt.
Modus ACCESSORY
Einige der elektrischen Bauteile, wie z.
B. das Audiosystem, können verwen-
det werden.
Auf dem Multi-Informationsdisplay wird
“POWER ON” angezeigt.
Modus IGNITION ON
Alle elektrischen Bauteile können ver-
wendet werden.
Auf dem Multi-Informationsdisplay wird
“POWER ON” angezeigt.
*: Fahrzeuge mit Automatik- oder Multidrive-Getriebe: Wenn sich der Schalt-/Wählhe-bel beim Ausschalten des Motors in einer anderen Stellung als “P” befindet, wird
der Motorschalter nicht ausgeschaltet, sondern in den Modus ACCESSORY ver-
setzt.
Ändern der Modi des Motorschalters
1
2
3

2514-2. Fahrvorgänge
4
Fahren
RAV4_OM_OM42755M_(EM)
Wenn der Motor ausgeschaltet wird, während sich der Schalt-/Wählhebel in
einer anderen Stellung als “P” befindet, wird der Motorschalter nicht ausge-
schaltet, sondern in den Modus ACCESSORY versetzt. Gehen Sie wie folgt
vor, um den Schalter auszuschalten:Stellen Sie sicher, dass die Feststellbremse betätigt ist.
Schalten Sie den Schalt-/Wählhebel auf “P”.
Stellen Sie sicher, dass “Stromversorgung ausschalten.” auf dem Multi-
Informationsdisplay angezeigt wird, und drücken Sie den Motorschalter
einmal.
Stellen Sie sicher, dass “Stromversorgung ausschalten.” auf dem Multi-
Informationsdisplay erloschen ist.
■Abschaltautomatik
XFahrzeuge mit Automatik- oder Multidrive-Getriebe
Wenn sich das Fahrzeug länger als 20 Minuten im Modus ACCESSORY oder länger
als eine Stunde bei Schalt-/Wählhebelstellung “P” (und ausgeschaltetem Motor) im
Modus IGNITION ON befindet, wird der Motorschalter automatisch ausgeschaltet.
Trotzdem kann diese Funktion ein Entladen der Batterie nicht vollständig verhindern.
Lassen Sie das Fahrzeug nicht für längere Zeit mit dem Motorschalter im Modus
ACCESSORY oder IGNITION ON stehen, wenn der Motor nicht läuft.
XFahrzeuge mit Schaltgetriebe
Wenn sich das Fahrzeug länger als 20 Minuten im Modus ACCESSORY oder länger
als eine Stunde (bei ausgeschaltetem Motor) im Modus IGNITION ON befindet, wird
der Motorschalter automatisch ausgeschaltet. Trotzdem kann diese Funktion ein Ent-
laden der Batterie nicht vollständig verhindern. Lassen Sie das Fahrzeug nicht für län-
gere Zeit mit dem Motorschalter im Modus ACCESSORY oder IGNITION ON stehen,
wenn der Motor nicht läuft.
■ Entladung der Batterie des elektronischen Schlüssels
→S. 175
■ Umstände, die die Funktion beeinflussen
→S. 172
■ Anmerkungen zur Zugangsfunktion
→S. 173
Wenn der Motor bei einer anderen Sc halt-/Wählhebelstellung als “P” aus-
geschaltet wird (nur Fahrzeuge mit Automatik- oder Multidrive-Getriebe)
1
2
3
4

2524-2. Fahrvorgänge
RAV4_OM_OM42755M_(EM)■
Wenn der Motor nicht startet
●Möglicherweise wurde die Wegfahrsperre nicht deaktiviert. ( →S. 84)
Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Ver-
bindung.
● Stellen Sie sicher, dass sich der Schalt-/Wählhebel vollständig in Position “P” befin-
det. Der Motor lässt sich möglicherweise nicht starten, wenn sich der Schalt-/Wähl-
hebel nicht vollständig in Position “P” befindet. Auf dem Multi-Informationsdisplay
wird eine Meldung angezeigt.
■ Lenkradschloss
Nach dem Ausschalten des Motorschalters und dem Öffnen und Schließen der Türen
wird das Lenkrad durch das Lenkradschloss verriegelt. Bei einer erneuten Betätigung
des Motorschalters wird das Lenkradschloss automatisch deaktiviert.
■ Wenn sich das Lenkradschloss nicht entriegeln lässt
■ Vermeidung einer Überhitzung des Lenkradschlossmotors
Damit eine Überhitzung des Lenkradschlossmotors vermieden wird, kann dessen
Betrieb unterbrochen werden, wenn der Motor des Fahrzeugs wiederholt innerhalb
eines kurzen Zeitraums ein- und ausgeschaltet wird. Unterlassen Sie in diesem Fall
das Starten des Motors. Nach ungefähr 10 Sekunden nimmt der Lenkradschlossmotor
seine Funktion wieder auf.
■ Wenn “Störung im Access System with Elec. Key. Siehe Handbuch.” auf dem
Multi-Informationsdisplay angezeigt wird
Es kann eine Störung des Systems vorliegen. Lassen Sie das Fahrzeug sofort von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifi-
zierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
■ Wenn die Batterie des elektronischen Schlüssels leer ist
→S. 604
■ Betätigung des Motorschalters
Wenn der Schalter nicht kurz und fest gedrückt wird, ändert sich eventuell der Modus
des Motorschalters nicht oder der Motor kann möglicherweise nicht gestartet werden.
■ Wenn das intelligente Zugangs- und Startsystem über eine angepasste Einstel-
lung deaktiviert wurde
→S. 699
Auf dem Multi-Informationsdisplay wird eine
Meldung angezeigt.
Stellen Sie sicher, dass sich der Schalt-/Wähl-
hebel in Stellung “P” befindet (außer Schaltge-
triebe). Drücken Sie den Motorschalter,
während Sie das Lenkrad nach links und
rechts drehen.

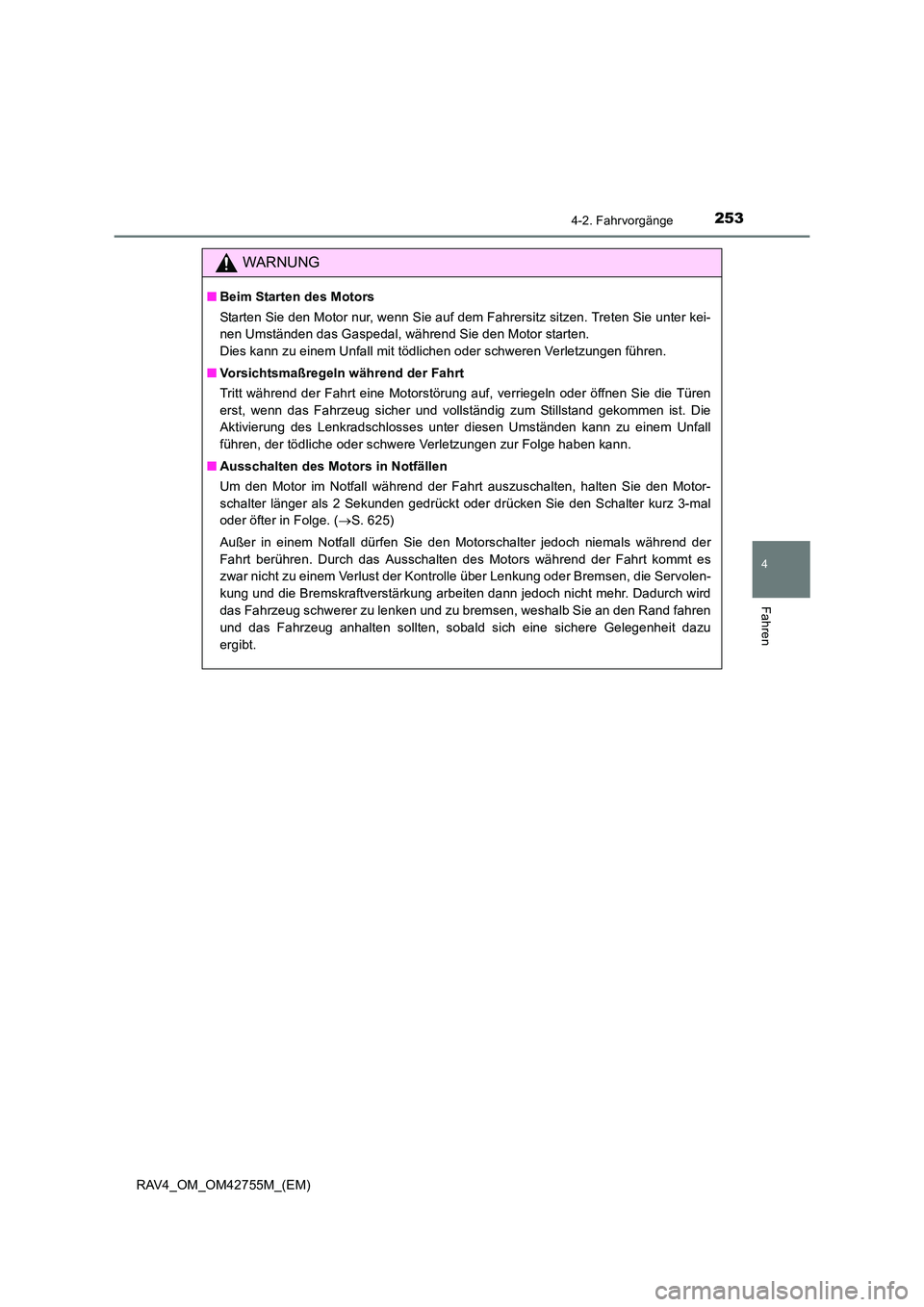

2534-2. Fahrvorgänge
4
Fahren
RAV4_OM_OM42755M_(EM)
WARNUNG
■Beim Starten des Motors
Starten Sie den Motor nur, wenn Sie auf dem Fahrersitz sitzen. Treten Sie unter kei-
nen Umständen das Gaspedal, während Sie den Motor starten.
Dies kann zu einem Unfall mit tödlichen oder schweren Verletzungen führen.
■ Vorsichtsmaßregeln während der Fahrt
Tritt während der Fahrt eine Motorstörung auf, verriegeln oder öffnen Sie die Türen
erst, wenn das Fahrzeug sicher und vollständig zum Stillstand gekommen ist. Die
Aktivierung des Lenkradschlosses unter diesen Umständen kann zu einem Unfall
führen, der tödliche oder schwere Verletzungen zur Folge haben kann.
■ Ausschalten des Motors in Notfällen
Um den Motor im Notfall während der Fahrt auszuschalten, halten Sie den Motor-
schalter länger als 2 Sekunden gedrückt oder drücken Sie den Schalter kurz 3-mal
oder öfter in Folge. ( →S. 625)
Außer in einem Notfall dürfen Sie den Motorschalter jedoch niemals während der
Fahrt berühren. Durch das Ausschalten des Motors während der Fahrt kommt es
zwar nicht zu einem Verlust der Kontrolle über Lenkung oder Bremsen, die Servolen-
kung und die Bremskraftverstärkung arbeiten dann jedoch nicht mehr. Dadurch wird
das Fahrzeug schwerer zu lenken und zu bremsen, weshalb Sie an den Rand fahren
und das Fahrzeug anhalten sollten, sobald sich eine sichere Gelegenheit dazu
ergibt.

2544-2. Fahrvorgänge
RAV4_OM_OM42755M_(EM)
HINWEIS
■So verhindern Sie ein Entladen der Batterie
●Lassen Sie den Motorschalter nicht für längere Zeit im Modus ACCESSORY oder
IGNITION ON, wenn der Motor nicht läuft.
● Wenn “POWER ON” auf dem Multi-Informationsdisplay angezeigt wird, ist der
Motorschalter nicht ausgeschaltet. Verlassen Sie das Fahrzeug erst, wenn Sie den
Motorschalter ausgeschaltet haben.
● Fahrzeuge mit Automatik- oder Multidrive-Getriebe: Schalten Sie den Motor nicht
aus, wenn sich der Schalt-/Wählhebel in einer anderen Stellung als “P” befindet.
Wenn der Motor bei einer anderen Schalt-/Wählhebelstellung ausgeschaltet wird,
wird der Motorschalter nicht ausgeschaltet, sondern in den Modus ACCESSORY
versetzt. Bleibt das Fahrzeug im Modus ACCESSORY, kann sich die Batterie ent-
laden.
■ Beim Starten des Motors
●Drehen Sie einen kalten Motor nicht hoch.
● Bei Startschwierigkeiten oder häufigem Absterben des Motors lassen Sie Ihr Fahr-
zeug sofort überprüfen.
■ Symptome, die auf eine Funktionsstörung des Motorschalters hindeuten
Wenn der Motorschalter anders zu funktionieren scheint als üblich und beispiels-
weise leicht klemmt, liegt eventuell eine Funktionsstörung vor. Setzen Sie sich
umgehend mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Ver-
bindung.

255
4
4-2. Fahrvorgänge
Fahren
RAV4_OM_OM42755M_(EM)
Automatikgetriebe (mit S-Modus)∗
XFahrzeuge ohne intelligentes Zugangs- und StartsystemBewegen Sie den Schalt-/Wählhebel bei getretenem Bremspedal,
während sich der Motorschalter in Stellung “ON” befindet.
Um zwischen den Schalt-/Wählhebelstellungen “P” und “D” wechseln zu kön-
nen, muss das Fahrzeug vollständig zum Stillstand gekommen sein.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Bewegen Sie den Schalt-/Wählhebel bei getretenem Bremspedal,
während sich der Motorschalter im Modus IGNITION ON befindet.
Um zwischen den Schalt-/Wählhebelstellungen “P” und “D” wechseln zu kön-
nen, muss das Fahrzeug vollständig zum Stillstand gekommen sein.
∗: Falls vorhanden
Betätigen des Schalt-/Wählhebels

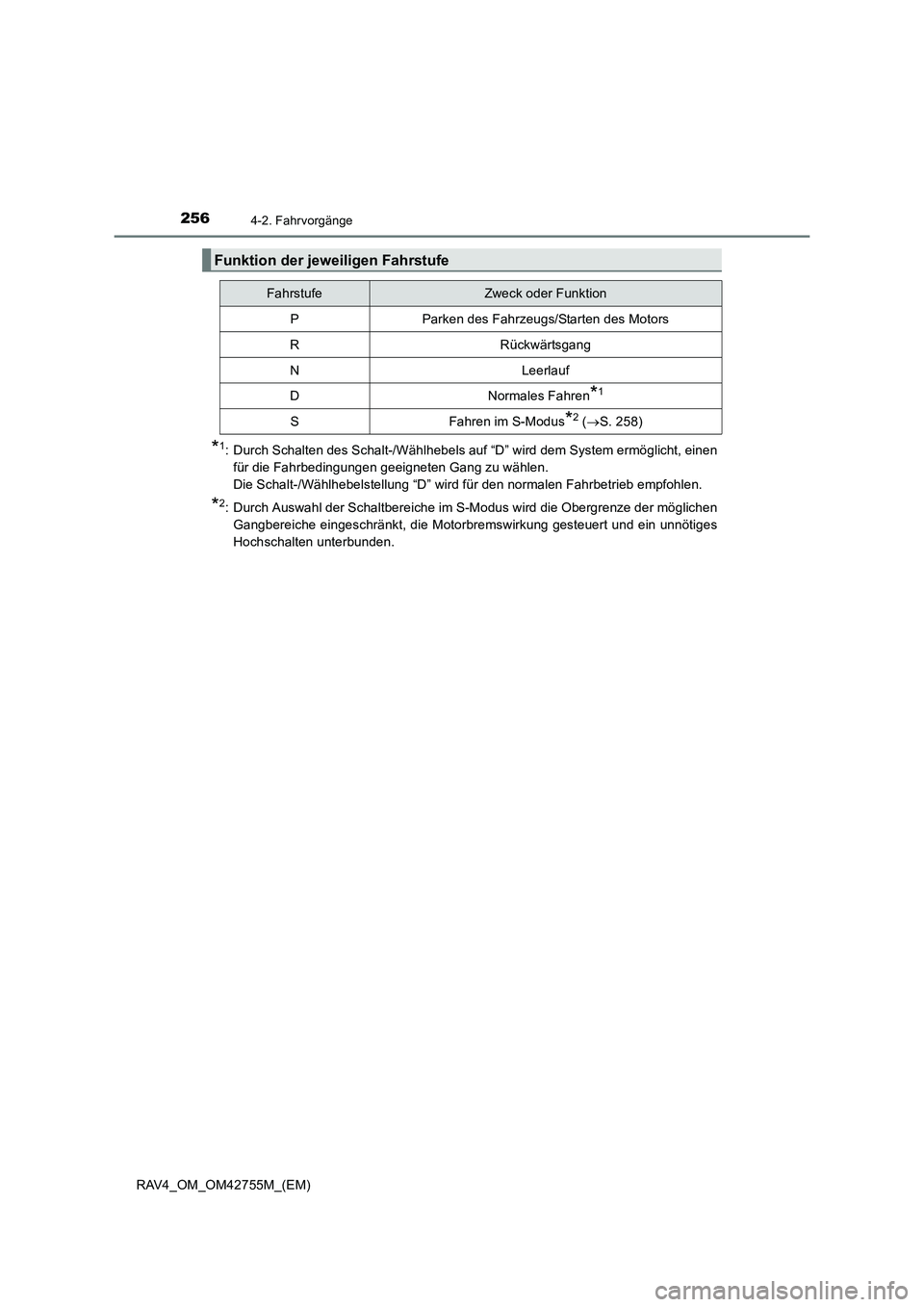

2564-2. Fahrvorgänge
RAV4_OM_OM42755M_(EM)
*1: Durch Schalten des Schalt-/Wählhebels auf “D” wird dem System ermöglicht, einenfür die Fahrbedingungen geeigneten Gang zu wählen.
Die Schalt-/Wählhebelstellung “D” wird für den normalen Fahrbetrieb empfohlen.
*2: Durch Auswahl der Schaltbereiche im S-Modus wird die Obergrenze der möglichen
Gangbereiche eingeschränkt, die Motorbremswirkung gesteuert und ein unnötiges
Hochschalten unterbunden.
Funktion der jeweiligen Fahrstufe
FahrstufeZweck oder Funktion
PParken des Fahrzeugs/Starten des Motors
RRückwärtsgang
NLeerlauf
DNormales Fahren*1
SFahren im S-Modus*2 (→ S. 258)
