2017 Seat Ateca Kullanım Kılavuzu (in Turkish)

Sigortalar ve ampullerNo.Tüketici/Amp
37Park ısıtması20
ÖNEMLİ
● Sigorta kutusu kapaklarını her zaman
dikkatli bir şekilde çıkarın ve araçta so-
run olmasını önlemek için doğru şekilde
tekrar takın.
● Toz veya nem girişini önlemek için
açıkken sigorta kutularını koruyun. Si-
gorta kutularının içindeki kir ve nem
elektrik sisteminde hasara neden olabi-
lir . Not
● Araçta bu bölümde gösterilenden daha
fazla sigorta vardır . Bunlar sadece yetkili
bir servis tarafından değiştirilmelidir

.
● Sigorta içermeyen konumlar aşağıdaki
tablolarda gözükmez.
● Aşağıdaki tablolarda listelenen ekip-
manlardan bazıları modelin sadece belir-
li versiyonlarıyla ilgilidir veya opsiyonel
ilavelerdir.
● Lütfen yukarıdaki listelerin, dokümanın
baskıya hazırlandığı esnada doğru olsa-
lar da değiştirilebileceğine dikkat edin. Ampulleri değiştirme
Konuya giriş Ek bilgileri dikkatle okuyunuz
››
›  Sayfa 53.
Ampullerin sökülmesi için belirli bir derece-
de pratik beceri gerekir.
Motor bölmesi lambalarını kendiniz değiş-
tirmeyi seçerseniz buranın tehlikeli bir alan
olduğunu unutmayın ››› Motor bölme-
sinde çalışma altında bkz. Sayfa 285 .
Her zaman aynı isme sahip ampuller kulla-
nın. İsim ampul duyunun yuvasının üzerin-
de yazmaktadır

.
Aracın nasıl donatıldığına bağlı olarak farklı
ön far ve arka lamba setleri bulunabilir:
● Halojen farlar
● Tam -LED uzun farlar*
● Arka ampullü lamba
● LED arka lamba*
T am LED far sistemi*
Işık kaynağı olarak ışık yayan diyotlara
(LED’ler) sahip tam-LED farlar tüm ışıklan-
dırma işlevlerini gerçekleştirir (gün ışığı,
yan lamba, sinyal, kısa far ve rota lamba-
sı). T

am LED farlar aracın ömrü boyunca kulla-
nılabilecek şekilde tasarlanır ve ampulleri
değiştirilemez. Far arızası durumunda farı
değiştirmek için yetkili bir servise gidin. DİKKAT
● Motor hala sıcaksa motor bölmesinde-
ki parçalar üzerinde çalışırken çok dik-
katli olun. Y

anma tehlikesi.
● Ampuller basınca karşı yüksek duyarlı-
dır.
Ampule dokunduğunuzda camı kırı-
larak, yaralanmalara neden olabilir.
● Ampulleri değiştirirken far mahfazasın-
daki keskin parçaların size zarar verme-
mesine lütfen dikkat edin. ÖNEMLİ
● Elektrik sistemi üzerinde çalışmadan
önce kontak anahtarını çıkarın. Aksi hal-
de, bir kısa devre meydana gelebilir

.
● Bir ampulü değiştirmeden önce farları
ve park lambasını kapatın.
● Hiçbir parçaya hasar vermemeye dik-
kat edin. Çevre Notu
Kullanılmış ampullerin doğru şekilde na-
sıl atılacağını lütfen bayiinize sorun. » 95
Teknik veriler
Tavsiyeler
Çalışma
Acil durumlar
Güvenlik

Acil durumlar
Not
● Lütfen düzenli aralıklarla aracınızdaki
tüm aydınlatmanın (özellikle dış lamba-
lar) düzgün çalışıp çalışmadığını kontrol
edin. Bu sadece sizin güvenliğiniz için
değil, diğer sürücülerin güvenliği için de
önemlidir .
● Bir ampulü değiştirmeden önce doğru
yeni ampulü aldığınızdan emin olun.
● Ampulün cam kısmına çıplak elle do-
kunmayın, bir bez ya da kağıt havlu kul-
lanın; camın üzerinde kalan parmak izleri
ampulün ürettiği ısıyla buharlaşarak ref-
lektöre gider ve yüzeyine zarar verir. Ön ampulleri değiştirme
Kısa far Şek. 102
Motor bölmesinde: kapağı çıkarın. Şek. 103
Motor bölmesinde: kısa far. Aşağıdaki adımları izleyin:
Kaputu kaldırın.
Çemberleri ›
›
› Şek. 102 1 ok yönün-
de hareket ettirin ve kapağı çıkarın.
Konnektörü ›
›

› Şek. 103 2 ampulden
çıkarın.
T utma yayını ›

›› Şek. 103 3 saat yö-
nünde ve içe doğru bastırarak açın.
Ampulü çıkarın ve yedek ampulü ref-
lektör üzerindeki boşluğa doğru otura-
cak şekilde tabana takın.
T akma işlemi yukarıdaki adımların ter-
si sırayla yapılır

.
1.
2.
3.
4.
5.
6. Uzun far ampulü ve dönüş sinyali
ampulü
Şek. 104
Motor bölmesinde: kapağı çıkarın. Şek. 105
Motor bölmesinde: uzun far ampu-
lü 2 ve dönüş sinyali ampulü
3 .
96

Sigortalar ve ampuller
Aşağıdaki adımları izleyin:
Uzun far ampulü Kaputu kaldırın.
Çemberi ››
› Şek. 104 1 ok yönünde
hareket ettirin ve kapağı çıkarın.
Konnektörü ››

› Şek. 105 2 sola veya
sağa kaydırın ve çekin.
Konnektörü sökerek ampulü çıkarın.
T akma işlemi yukarıdaki adımların ter-
si sırayla yapılır

.
Sinyal lambası ampulü Kaputu kaldırın.
Çemberi ››› Şek. 104 1 ok yönünde
hareket ettirin ve kapağı çıkarın.
Ampul duyunu ››

› Şek. 105 3 saat yö-
nüne zıt yönde döndürün ve çekin.
Ampul duyuna bastırarak ve aynı anda
saatin tersi yönünde çevirerek ampulü
sökün.
T akma işlemi yukarıdaki adımların ter-
si sırayla yapılır

.
1.
2.
3.
4.
5.
1.
2.
3.
4.
5. Ön sis farı ampulü*
Şek. 106
Sis farı: ızgarayı çıkarma. Şek. 107
Sis farı: duyu sökün Aşağıdaki adımları izleyin:
Bir tornavida kullanarak vidayı ››

› Şek.
106 1 A sis lambası ızgarasından çı-
karın.
V idaları (3x) ›

›› Şek. 106 2
B sökün
ve sis lambasını çıkarın.
Aracın dışına doğru çekerek sis farının
üst parçasında bulunan metal klipsi 3 çıkarın.
Konenktörü
››

› Şek. 107 1 ampulden
çıkarın.
Ampul duyunu ››

› Şek. 107 2 saat yö-
nüne zıt yönde döndürün ve çekin.
Ampul duyuna bastırarak ve aynı anda
saatin tersi yönünde çevirerek ampulü
sökün.
T akma işlemi yukarıdaki adımların ter-
si sırayla yapılır

. »
1.
2.
3.
4.
5.
6.
7.
97
Teknik veriler
Tavsiyeler
Çalışma
Acil durumlar
Güvenlik

Acil durumlar
Ampulün doğru şekilde çalışıp çalış-
madığını kontrol edin. Not
Sis farı ampullerine erişmek zor olduğu
için bunları T eknik Serviste değiştirtin.Arka ampullerin değiştiril-
mesi
Arka lambalara genel bakış Yan paneldeki arka lambalarDönüş sinyaliPY21W NA LL
Yan lamba ve fren lambasıP21W LL
Bagaj kapağındaki arka lambalar
Sol taraf
Yan lambalarP21W LL
Sis farı/yan lambaP21W LL
Geri vites lambasıW16W
Sağ taraf
Yan lambalar2 x P21W LL
Geri vites lambasıW16W8.
Tablo sağ taraftan kullanılan bir araç içindir.
Lambaların konumu ülkeye göre değişebi-
lir.
Arka ampuller (yan panelde) Şek. 108
Bagaj bölmesi: arka lamba birimini
sabitleyen cıvataya erişin. Şek. 109
Arka lambanın ters tarafındaki
tespit tırnakları. Aşağıdaki adımları izleyin:Hangi ampullerin hasarlı olduğunu
kontrol edin.
Bagaj kapağını açın.
Bir tornavidanın düz tarafıyla kapağı
boşluğa doğru kaldırarak çıkarın
› ›

› Şek. 108 1 .
Duy konnektörünü sökün.
Lambayı tutan cıvatayı elle veya bir
tornavida ››

› Şek. 108 2 kullanarak
sökün.
Lambayı hafifçe kendinize doğru çeke-
rek gövdeden çıkarın ve temiz, düz bir
yüzeye bırakın.
Sabitleme tırnaklarının ››

› Şek. 109 1 kilidini açarak ampul tutucuyu demon-
te edin.
Hasarlı ampulü değiştirin.
T
akma işlemi için sökme adımlarını
ters sırayla gerçekleştirin ve ampul tu-
tucuyu takarken özel dikkat gösterin.
Sabitleme tırnakları yerine bir tık se-
siyle yerleşmelidir

. ÖNEMLİ
Arka lamba birimini çıkarırken boyaya ve
lambadaki parçalara hasar vermemeye
dikkat edin. 1.
2.
3.
4.
5.
6.
7.
8.
9.
98

Sigortalar ve ampuller

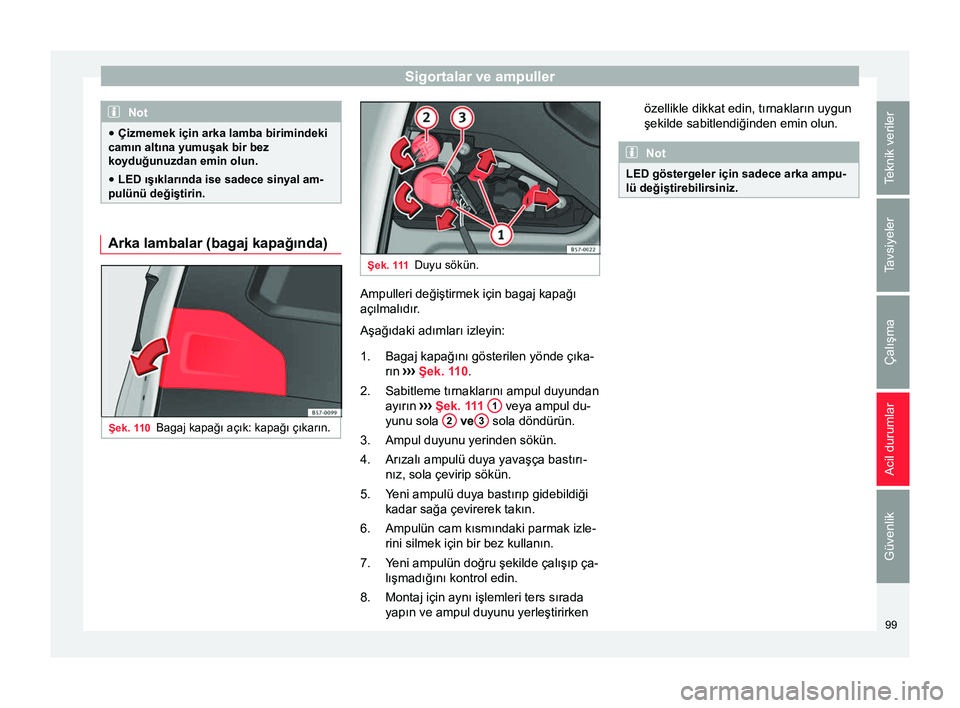

Not
● Çizmemek için arka lamba birimindeki
camın altına yumuşak bir bez
koyduğunuzdan emin olun.
● LED ışıklarında ise sadece sinyal am-
pulünü değiştirin. Arka lambalar (bagaj kapağında)
Şek. 110
Bagaj kapağı açık: kapağı çıkarın. Şek. 111
Duyu sökün. Ampulleri değiştirmek için bagaj kapağı
açılmalıdır
.
Aşağıdaki adımları izleyin:
Bagaj kapağını gösterilen yönde çıka-
rın ›
›› Şek. 110.
Sabitleme tırnaklarını ampul duyundan
ayırın ››› Şek. 111 1 veya ampul du-
yunu sola 2 ve
3 sola döndürün.
Ampul duyunu yerinden sökün.
Arızalı ampulü duya yavaşça bastırı-
nız, sola çevirip sökün.
Y eni ampulü duya bastırıp gidebildiği
kadar sağa çevirerek takın.
Ampulün cam kısmındaki parmak izle-
rini silmek için bir bez kullanın.
Y

eni ampulün doğru şekilde çalışıp ça-
lışmadığını kontrol edin.
Montaj için aynı işlemleri ters sırada
yapın ve ampul duyunu yerleştirirken
1.
2.
3.
4.
5.
6.
7.
8. özellikle dikkat edin, tırnakların uygun
şekilde sabitlendiğinden emin olun. Not
LED göstergeler için sadece arka ampu-
lü değiştirebilirsiniz. 99
Teknik veriler
Tavsiyeler
Çalışma
Acil durumlar
Güvenlik

Acil durumlar
Plaka lambası ampullerinin değiş-
tirilmesi Şek. 112
Arka tamponda: plaka lambası. Şek. 113
Plaka lambası: Duyu sökün. Aşağıdaki adımları izleyin:
Plaka lambasını ››
› Şek. 112 ok yö-
nünde bastırın.
Plaka ampulünü hafifçe çıkarın.
1.
2. Konnektör kilidini
1 okuna doğru dön-
dürün ››

› Şek. 113 ve konnektörü çe-
kin.
Duyu ok yönünde döndürün 2 ve am-
pul ile birlikte çıkarın.
Arızalı ampulü aynı özellikteki yenisi
ile değiştirin.
Ampul duyunu plaka lambasına yer-
leştirin ve duruncaya kadar ok yönü-
nün tersine 2 döndürün.
Soketi duya takın. Not
Aracın donanımına bağlı olarak plaka
lambaları LED olabilir . LED’ler aracın
kullanım ömründen daha uzun ömre sa-
hiptir

. LED’ler arızalanırsa değiştirmek
için yetkili servise gidin. 3.
4.
5.
6.
7.
100
