2017 Hyundai Ioniq Hybrid Betriebsanleitung (in German)

2-61
Sicherheitssysteme Ihres Fahrzeugs
2
❈Verwenden Sie den Haken
ausschließlich zum Aufhängen
von Kleidungsstücken. Andernfalls
kann dies im Falle eines Unfalls
und insbesondere beim Auslösendes Airbags zu Beschädigungen
am Fahrzeug führen und esbesteht erhöhte
Verletzungsgefahr.
Wie funktioniert das
Airbagsystem?
Das SRS-System besteht aus den
folgenden Komponenten:
(1) Fahrerairbagmodul vorn/ Fahrer-Knie-Airbagmodul
(2) Beifahrerairbagmodul vorn(3) Seitenairbagmodule/ Seitenaufprallsensoren
(4) Kopfairbagmodule
(5) Gurtstraffereinheiten
(6) Airbag-Warnleuchte
(7) SRS-Steuermodul (SRSCM)
(8) Aufprallsensoren vorn
Folgende Maßnahmen helfen
dabei, das Risiko von schweren
oder lebensgefährlichen
Verletzungen durch einen sich
entfaltenden Kopfairbag zu
verringern:
Die Sicherheitsgurte müssen
immer angelegt werden, um
zu gewährleisten, dass die
Insassen korrekt sitzen.
Platzieren und sichern Sie das
Kinderrückhaltesystem so
weit wie möglich weg von der
Tür.
Platzieren Sie keine
Gegenstände über dem
Airbag. Bringen Sie außerdem
keine Gegenstände in
Bereichen wie z.B. Tür,
Türscheibe, A- und C-Säule,
Dachschiene an, in denen
sich der Airbag entfaltet.
(Fortsetzung)
(Fortsetzung)
Hängen Sie am Kleiderhaken
keine harten oder
zerbrechlichen Gegenstände
auf.
Lassen Sie nicht zu, dass
Mitfahrer ihren Kopf oder
Körper gegen Türen lehnen,
ihre Arme auf den Türen
ablegen, ihre Arme aus demFenster halten oder
Gegenstände zwischen sich
und den Türen platzieren.
Versuchen Sie niemals,
Komponenten des
Kopfairbagsystems zu öffnenoder zu reparieren.
VORSICHT
OAEE036061L

2-62
Sicherheitssysteme Ihres Fahrzeugs
(9) Seitenaufprallsensoren vorn
(10) Kontrollleuchte "BeifahrerairbagON/OFF" (nur vorderer
Beifahrersitz)
(11) Schalter "Beifahrerairbag ON/ OFF"
Das SRS-Steuermodul überwachtbei eingeschalteter Zündung
kontinuierlich alle Elemente, umbestimmen zu können, ob ein
Aufprall für das Auslösen der Airbags
oder Gurtstraffer schwer genug ist.Airbag-Warnleuchte
Die Airbag-Warnleuchte des
ergänzenden Rückhaltesystems
(SRS) im Armaturenbrett leuchtet mit
dem in der Abbildung dargestellten
Symbol auf. Das System überprüft
die Elektrik des Airbagsystems auf
mögliche Störungen. Die Leuchte
zeigt an, dass möglicherweise eine
Störung im Airbagsystem vorliegt. Bei einer Störung des SRS-
Systems lösen die Airbags
möglicherweise bei einem
Unfall nicht richtig aus,
wodurch sich das Risiko
schwerer oder
lebensgefährlicher
Verletzungen erhöht.
Wenn eines der folgenden
Symptome auftritt, liegt eine
Störung im SRS-System vor:
Die Leuchte leuchtet nach dem
Einschalten der Zündung nicht
sechs Sekunden lang auf.
Die Warnleuchte leuchtet nach
ca. 6 Sekunden dauerhaft
weiter.
Die Warnleuchte leuchtet
während der Fahrt auf.
Die Leuchte erlischt, wenn der Motor anspringt.
In diesen Fällen empfehlen wir,das SRS-System so bald wie
möglich in einer HYUNDAI-
Vertragswerkstatt überprüfenzu lassen.
VORSICHT

2-63
Sicherheitssysteme Ihres Fahrzeugs
2
Während eines mittelschweren bis
schweren Frontalzusammenstoßes
erkennen die Sensoren die abrupte
Verzögerung des Fahrzeugs. Wenn
die Verzögerungsrate groß genug ist,
löst das Steuergerät die vorderenAirbags in der benötigten Zeit und
mit der benötigten Kraft aus.
Die vorderen Airbags schützen
Fahrer und Beifahrer, indem sie bei
Frontalzusammenstößen auslösen,
in denen die Sicherheitsgurte nicht
genügen Schutz bieten können. BeiBedarf bieten die Seitenairbags im
Falle eines Seitenaufpralls oderÜberschlags zusätzlichen Schutz.
Airbags sind nur beieingeschalteter Zündung aktiviert
(werden bei Bedarf ausgelöst).
Die Airbags blasen sich bei bestimmten frontalen oder
seitlichen Kollision auf, um die
Insassen vor schweren
Verletzungen zu schützen.
Es gibt keine bestimmte Geschwindigkeit, bei der die
Airbags ausgelöst werden. ImAllgemeinen zünden die Airbags
abhängig von der Schwere des
Unfalls und des Winkels. Diese beiden Faktoren bestimmen,ob die Sensoren ein elektronisches
Auslöse-/Entfaltungssignalsenden.
Die Airbagauslösung hängt bei einer Kollision von mehreren
Faktoren wie
Fahrzeuggeschwindigkeit,
Aufprallwinkel und Widerstand des
aufprallenden Objekts oder der
Masse des aufprallenden
Fahrzeugs bzw. Festigkeit des
angefahrenen Objekts ab. Die
vorher genannten Faktorenkönnen allerdings nicht alle
Auslösebedingungen definitivbeschreiben.
Das Entfalten der vorderen Airbags und das Ablassen des Drucks
geschieht in einem sehr kurzen
Moment. Das menschliche Auge
ist nicht in der Lage, das Entfalten
der Airbags bei einem Unfall zu
erkennen.
Wahrscheinlich sehen Sie nach
einem Unfall nur den schlaffen
Airbag aus seinem Staufach
herunterhängen. Um bei einer schweren Kollision
Schutz bieten zu können, müssendie Airbags außerordentlich
schnell entfaltet werden. Die Kürzeder Zeit, in der sich ein Airbag
entfaltet, basiert auf der extrem
kurzen Zeit, in der eine Kollision
stattfindet und in der es notwendigist, den Airbag zwischen dem
Insassen und der Fahrzeugstruktur
aufzublasen, bevor der Insasse
gegen eine Fahrzeugkomponente
schlägt. Die kurze Zeit der
Entfaltung reduziert das Risiko
schwerer oder lebensbedrohlicher
Verletzungen bei schweren
Kollisionen und sie ist deshalb ein
notwendiger Teil der
Airbagentwicklung.
Die abrupte und plötzliche
Airbagentfaltung kann jedoch auch
zu Verletzungen wieAbschürfungen im Gesicht,Prellungen und Knochenbrüchenführen, da sich die Airbags nicht
nur sehr schnell sondern auch mit
großer Kraft entfalten.

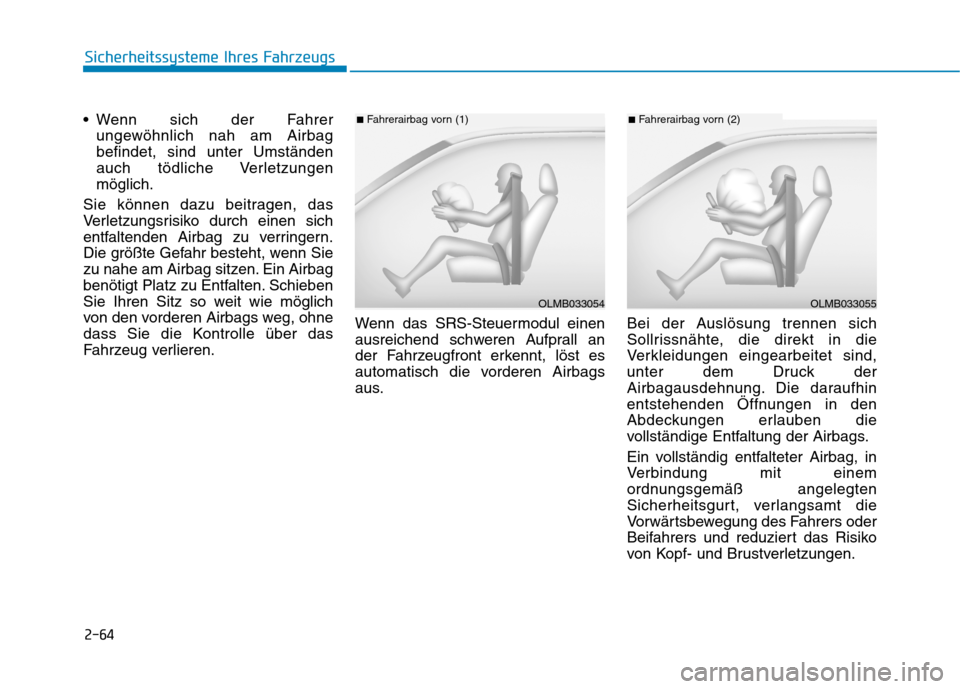

2-64
Sicherheitssysteme Ihres Fahrzeugs
Wenn sich der Fahrerungewöhnlich nah am Airbag befindet, sind unter Umständen
auch tödliche Verletzungenmöglich.
Sie können dazu beitragen, das
Verletzungsrisiko durch einen sich
entfaltenden Airbag zu verringern.
Die größte Gefahr besteht, wenn Sie
zu nahe am Airbag sitzen. Ein Airbag
benötigt Platz zu Entfalten. Schieben
Sie Ihren Sitz so weit wie möglich
von den vorderen Airbags weg, ohne
dass Sie die Kontrolle über das
Fahrzeug verlieren. Wenn das SRS-Steuermodul einen
ausreichend schweren Aufprall an
der Fahrzeugfront erkennt, löst es
automatisch die vorderen Airbags
aus.Bei der Auslösung trennen sich
Sollrissnähte, die direkt in die
Verkleidungen eingearbeitet sind,
unter dem Druck der
Airbagausdehnung. Die daraufhin
entstehenden Öffnungen in den
Abdeckungen erlauben die
vollständige Entfaltung der Airbags.
Ein vollständig entfalteter Airbag, in
Verbindung mit einem
ordnungsgemäß angelegten
Sicherheitsgurt, verlangsamt die
Vorwärtsbewegung des Fahrers oder
Beifahrers und reduziert das Risiko
von Kopf- und Brustverletzungen.
OLMB033055
■
Fahrerairbag vorn (2)
OLMB033054
■Fahrerairbag vorn (1)

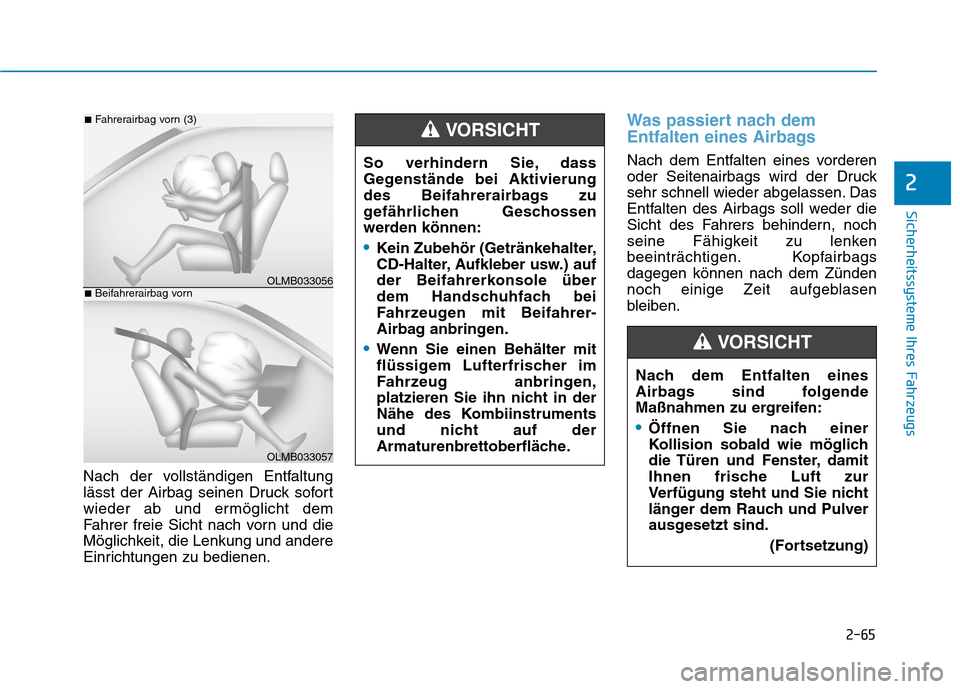

2-65
Sicherheitssysteme Ihres Fahrzeugs
2
Nach der vollständigen Entfaltung
lässt der Airbag seinen Druck sofort
wieder ab und ermöglicht dem
Fahrer freie Sicht nach vorn und die
Möglichkeit, die Lenkung und andere
Einrichtungen zu bedienen.
Was passiert nach dem
Entfalten eines Airbags
Nach dem Entfalten eines vorderen
oder Seitenairbags wird der Druck
sehr schnell wieder abgelassen. Das
Entfalten des Airbags soll weder die
Sicht des Fahrers behindern, noch
seine Fähigkeit zu lenken
beeinträchtigen. Kopfairbagsdagegen können nach dem Zünden
noch einige Zeit aufgeblasen
bleiben.Nach dem Entfalten eines
Airbags sind folgende
Maßnahmen zu ergreifen:
Öffnen Sie nach einer
Kollision sobald wie möglich
die Türen und Fenster, damit
Ihnen frische Luft zur
Verfügung steht und Sie nicht
länger dem Rauch und Pulver
ausgesetzt sind. (Fortsetzung)
VORSICHT
So verhindern Sie, dass
Gegenstände bei Aktivierung
des Beifahrerairbags zu
gefährlichen Geschossen
werden können:
Kein Zubehör (Getränkehalter,
CD-Halter, Aufkleber usw.) auf
der Beifahrerkonsole über
dem Handschuhfach bei
Fahrzeugen mit Beifahrer-
Airbag anbringen.
Wenn Sie einen Behälter mit
flüssigem Lufterfrischer im
Fahrzeug anbringen,
platzieren Sie ihn nicht in der
Nähe des Kombiinstruments
und nicht auf der
Armaturenbrettoberfläche.
VORSICHT
OLMB033056
■Fahrerairbag vorn (3)
OLMB033057
■Beifahrerairbag vorn

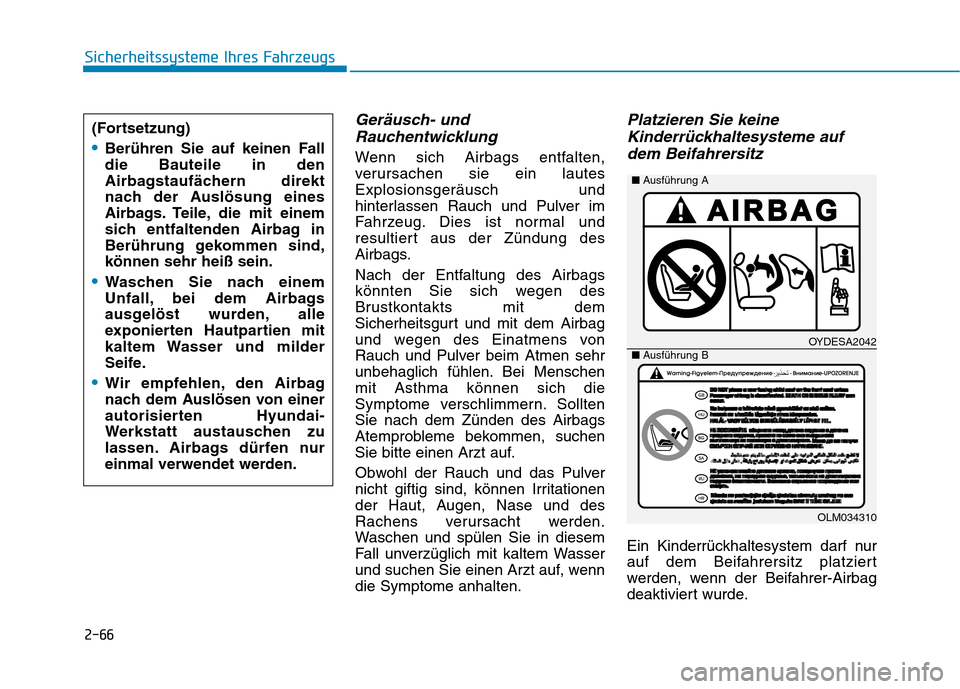

2-66
Sicherheitssysteme Ihres Fahrzeugs
Geräusch- undRauchentwicklung
Wenn sich Airbags entfalten,
verursachen sie ein lautesExplosionsgeräusch und
hinterlassen Rauch und Pulver im
Fahrzeug. Dies ist normal und
resultiert aus der Zündung des
Airbags.
Nach der Entfaltung des Airbags
könnten Sie sich wegen des
Brustkontakts mit dem
Sicherheitsgurt und mit dem Airbag
und wegen des Einatmens von
Rauch und Pulver beim Atmen sehr
unbehaglich fühlen. Bei Menschenmit Asthma können sich die
Symptome verschlimmern. SolltenSie nach dem Zünden des Airbags
Atemprobleme bekommen, suchen
Sie bitte einen Arzt auf.
Obwohl der Rauch und das Pulver
nicht giftig sind, können Irritationen
der Haut, Augen, Nase und des
Rachens verursacht werden.
Waschen und spülen Sie in diesem
Fall unverzüglich mit kaltem Wasser
und suchen Sie einen Arzt auf, wenndie Symptome anhalten.
Platzieren Sie keineKinderrückhaltesysteme auf
dem Beifahrersitz
Ein Kinderrückhaltesystem darf nur
auf dem Beifahrersitz platziert
werden, wenn der Beifahrer-Airbag
deaktiviert wurde.
OYDESA2042
OLM034310
■
Ausführung A
■ Ausführung B
(Fortsetzung)
Berühren Sie auf keinen Fall die Bauteile in den
Airbagstaufächern direkt
nach der Auslösung eines
Airbags. Teile, die mit einem
sich entfaltenden Airbag in
Berührung gekommen sind,können sehr heiß sein.
Waschen Sie nach einem
Unfall, bei dem Airbags
ausgelöst wurden, alle
exponierten Hautpartien mit
kaltem Wasser und milder
Seife.
Wir empfehlen, den Airbag
nach dem Auslösen von einer
autorisierten Hyundai-
Werkstatt austauschen zu
lassen. Airbags dürfen nur
einmal verwendet werden.

2-67
Sicherheitssysteme Ihres Fahrzeugs
2
Warum ist mein Airbag bei
einer Kollision nicht ausgelöst
worden?
Es gibt viele Arten von Unfällen, bei denen eine zusätzliche
Schutzwirkung des Airbags nicht
erwartet werden kann.
Dazu gehören Heckkollisionen,
mehrfache nachfolgende Kollisionen
in Massenkarambolagen als auch
Kollisionen bei geringer
Geschwindigkeit. Ein Schaden am
Fahrzeug bedeutet nur, dass die
Kollisionsenergie absorbiert wurde
und ist kein Anzeichen dafür, ob einAirbag hätte auslösen müssen odernicht.
Airbag-Aufprallsensoren
So verringern Sie die Gefahr,
dass sich ein Airbag unerwartet
entfaltet und schwere oder gar
lebensgefährliche Verletzungen
verursacht:
Schlagen Sie nicht gegen
Stellen, und verhindern Sie,
dass irgendein Gegenstand
gegen die Stellen schlägt, an
denen die Airbags oder
Sensoren montiert sind.
Führen Sie keine
Wartungsmaßnahmen im
Bereich der Airbagsensoren
durch.
Werden die Lage oder der Winkel der Sensoren
verändert, können sich die
Airbags entfalten, wenn sie es
nicht sollen oder sich nicht
entfalten, wenn sie sollen.(Fortsetzung)
VORSICHT
(Fortsetzung)
Die Montage zusätzlicher
Stoßfängerschutzvorrichtung
en oder eines nicht
geeigneten Stoßfängers kann
sich nachteilig auf das
Aufprallverhalten und die
Airbagfunktion Ihres
Fahrzeugs auswirken.
Drehen Sie den
Zündschlüssel vor dem
Abschleppen des Fahrzeugsin die Stellung LOCK/OFF
oder ACC, damit der Airbag
sich nicht unerwartetentfalten kann.
Wir empfehlen, dass alle
Airbagreparaturen in einer
HYUNDAI-Vertragswerkstatt
vorgenommen werden.
Verwenden Sie NIEMALS ein
nach hinten gerichtetes
Kinderrückhaltesystem auf
einem Sitz mit davor
montiertem AKTIVEN AIRBAG,
da andernfalls VERLETZUNGS-
und LEBENSGEFAHR für dasKind besteht.
VORSICHT

2-68
Sicherheitssysteme Ihres Fahrzeugs
1. SRS-Steuermodul*
2. Aufprallsensor vorn*
3. Seitendrucksensoren (vorn)*
4. Seitenaufprallsensor (B-Säule)*
* : ausstattungsabhängig
OAE036043/OAE036044/OAE036045/OAE036046/OAE036047
