2017 Hyundai Ioniq Hybrid Betriebsanleitung (in German)

7-44
Wartung

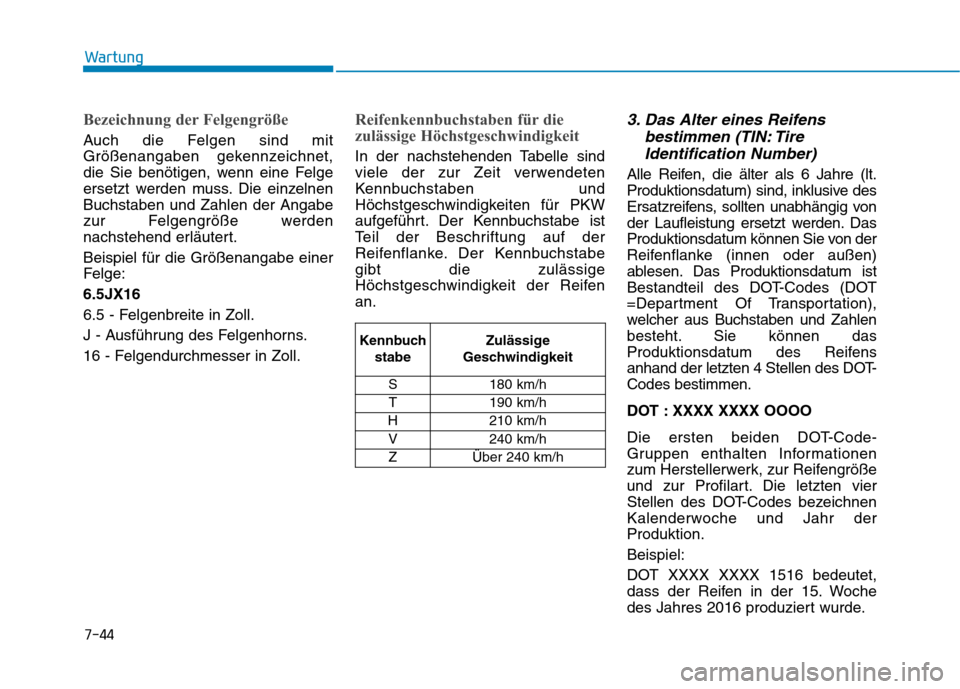

Bezeichnung der Felgengröße
Auch die Felgen sind mit
Größenangaben gekennzeichnet,
die Sie benötigen, wenn eine Felge
ersetzt werden muss. Die einzelnenBuchstaben und Zahlen der Angabe
zur Felgengröße werden
nachstehend erläutert. Beispiel für die Größenangabe einer
Felge: 6.5JX16
6.5 - Felgenbreite in Zoll.
J - Ausführung des Felgenhorns.
16 - Felgendurchmesser in Zoll.
Reifenkennbuchstaben für die
zulässige Höchstgeschwindigkeit
In der nachstehenden Tabelle sind
viele der zur Zeit verwendeten
Kennbuchstaben und
Höchstgeschwindigkeiten für PKW
aufgeführt. Der Kennbuchstabe ist
Teil der Beschriftung auf der
Reifenflanke. Der Kennbuchstabegibt die zulässige
Höchstgeschwindigkeit der Reifenan.
3. Das Alter eines Reifensbestimmen (TIN: Tire
Identification Number)
Alle Reifen, die älter als 6 Jahre (lt.
Produktionsdatum) sind, inklusive des
Ersatzreifens, sollten unabhängig von
der Laufleistung ersetzt werden. Das
Produktionsdatum können Sie von der
Reifenflanke (innen oder außen)
ablesen. Das Produktionsdatum ist
Bestandteil des DOT-Codes (DOT
=Department Of Transportation),
welcher aus Buchstaben und Zahlen
besteht. Sie können das
Produktionsdatum des Reifens
anhand der letzten 4 Stellen des DOT-Codes bestimmen.
DOT : XXXX XXXX OOOO
Die ersten beiden DOT-Code-
Gruppen enthalten Informationen
zum Herstellerwerk, zur Reifengröße
und zur Profilart. Die letzten vier
Stellen des DOT-Codes bezeichnen
Kalenderwoche und Jahr derProduktion. Beispiel:
DOT XXXX XXXX 1516 bedeutet,
dass der Reifen in der 15. Woche
des Jahres 2016 produziert wurde.
Kennbuch
stabe Zulässige
Geschwindigkeit
S 180 km/h T 190 km/h
H 210 km/h V 240 km/h Z Über 240 km/h

7-45
7
Wartung

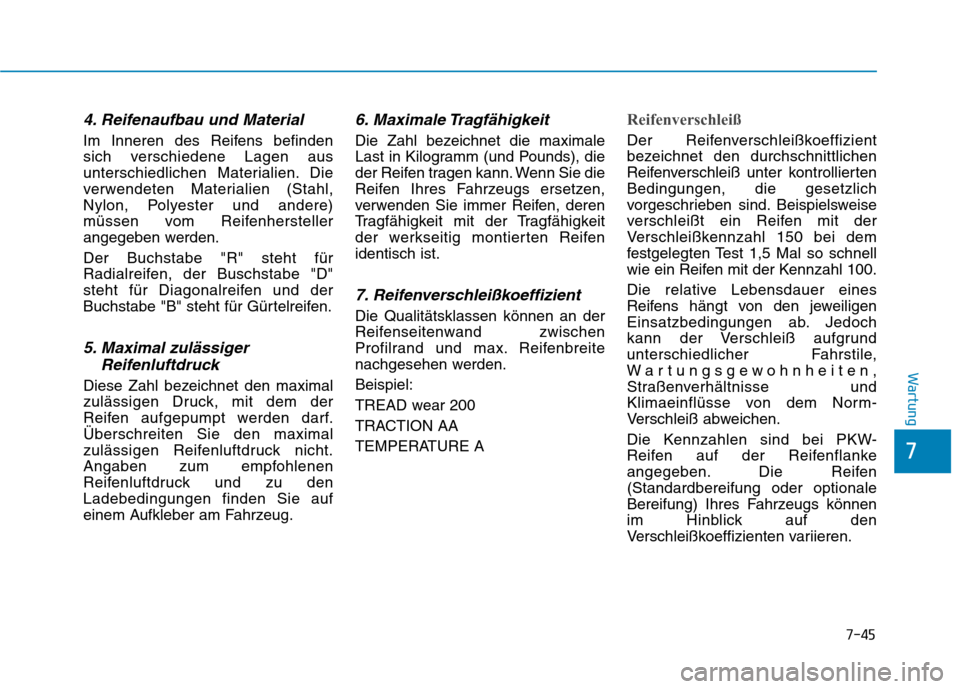

4. Reifenaufbau und Material
Im Inneren des Reifens befinden
sich verschiedene Lagen aus
unterschiedlichen Materialien. Die
verwendeten Materialien (Stahl,
Nylon, Polyester und andere)
müssen vom Reifenhersteller
angegeben werden. Der Buchstabe "R" steht für
Radialreifen, der Buschstabe "D"
steht für Diagonalreifen und der
Buchstabe "B" steht für Gürtelreifen.
5. Maximal zulässigerReifenluftdruck
Diese Zahl bezeichnet den maximal
zulässigen Druck, mit dem der
Reifen aufgepumpt werden darf.Überschreiten Sie den maximal
zulässigen Reifenluftdruck nicht.
Angaben zum empfohlenen
Reifenluftdruck und zu denLadebedingungen finden Sie auf
einem Aufkleber am Fahrzeug.
6. Maximale Tragfähigkeit
Die Zahl bezeichnet die maximale
Last in Kilogramm (und Pounds), die
der Reifen tragen kann. Wenn Sie die
Reifen Ihres Fahrzeugs ersetzen,
verwenden Sie immer Reifen, deren
Tragfähigkeit mit der Tragfähigkeit
der werkseitig montierten Reifenidentisch ist.
7. Reifenverschleißkoeffizient
Die Qualitätsklassen können an der
Reifenseitenwand zwischen
Profilrand und max. Reifenbreite
nachgesehen werden. Beispiel:
TREAD wear 200
TRACTION AA
TEMPERATURE A
Reifenverschleiß
Der Reifenverschleißkoeffizient
bezeichnet den durchschnittlichen
Reifenverschleiß unter kontrolliertenBedingungen, die gesetzlich
vorgeschrieben sind. Beispielsweise
verschleißt ein Reifen mit der
Verschleißkennzahl 150 bei dem
festgelegten Test 1,5 Mal so schnell
wie ein Reifen mit der Kennzahl 100.
Die relative Lebensdauer eines
Reifens hängt von den jeweiligen
Einsatzbedingungen ab. Jedoch
kann der Verschleiß aufgrund
unterschiedlicher Fahrstile,
Wartungsgewohnheiten,
Straßenverhältnisse und
Klimaeinflüsse von dem Norm-
Verschleiß abweichen.
Die Kennzahlen sind bei PKW-
Reifen auf der Reifenflanke
angegeben. Die Reifen(Standardbereifung oder optionale
Bereifung) Ihres Fahrzeugs können
im Hinblick auf den
Verschleißkoeffizienten variieren.

7-46
Wartung
Traktionskennzeichnung - AA, A, B
und C
Die Traktionskennzeichnungen
lauten in absteigender Reihenfolge
AA, A, B und C. Die Kennbuchstaben
bezeichnen die Bremsfähigkeit des
Reifens auf nassem Untergrund,
kontrolliert gemessen auf Asphaltund Beton nach gesetzlichen
Vorgaben. Ein Reifen mit dem
Kennbuchstaben C bietet relativ
schwache Traktionseigenschaften.
Temperaturklassen - A, B und C
Die Temperaturklassen lauten in
absteigender Reihenfolge A, B und
C. Die Kennbuchstaben bezeichnen
die Eigenschaften der Reifen im
Hinblick auf Temperaturbeständigkeit
und Temperaturableitung unter
kontrollierten Bedingungen aufeinem Prüfstand.
Anhaltend hohe Temperaturen
können das Reifenmaterialbeeinträchtigen und die
Lebensdauer des Reifens verkürzen,
während übermäßig hohe
Temperaturen plötzliche
Reifenschäden verursachen können.
Die Kennbuchstaben A und B
bezeichnen Reifen, deren
Eigenschaften aufgrund der Testsüber den gesetzlichen
Mindestanforderungen liegen.
Die dem Reifen zugewiesene
Traktionskennzeichnung basiert
auf geradeaus durchgeführten
Bremsprüfungen und sie
umfasst nicht die Werte für
Beschleunigung,
Kurvenfahrverhalten,
Aquaplaning oder Maximalwerteder
Bodenhaftungscharakteristik.
VORSICHT
Die Temperaturkennzeichnung
eines Reifens setzt voraus,
dass der Reifenluftdruck
korrekt und der Reifen nicht
überladen ist. Zu hohe
Geschwindigkeit, zu geringer
Reifenluftdruck und zu hohe
Belastung können, einzeln oder
kombiniert, zu Überhitzung und
plötzlichen Reifenschäden
führen. Dabei kann die Kontrolle
über das Fahrzeug verloren
gehen. Dies kann zu schweren
oder tödlichen Verletzungenführen.
VORSICHT

7-47
7
Wartung

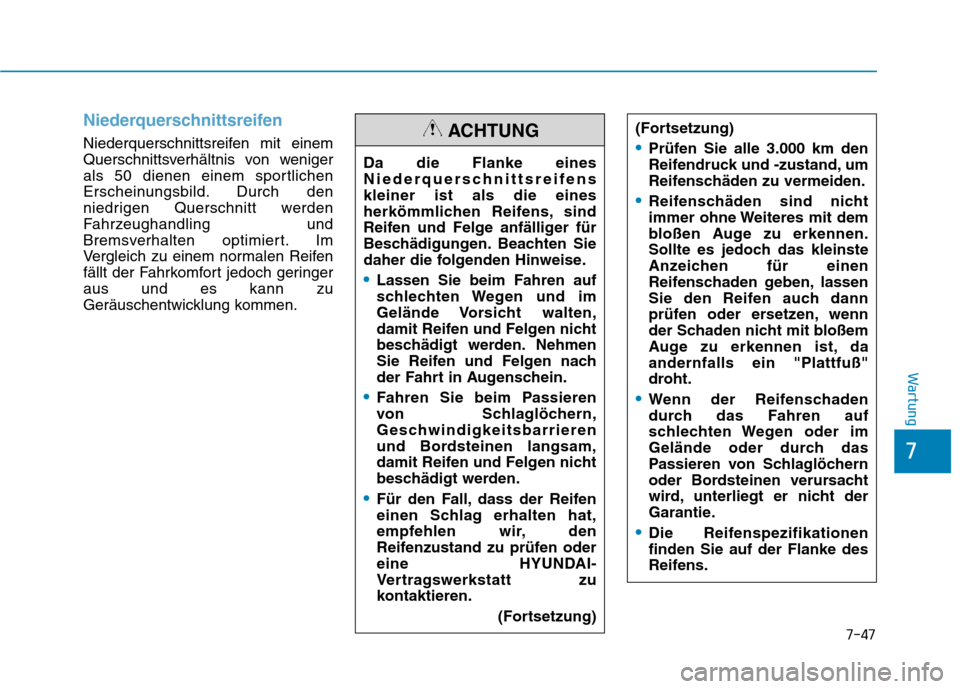

Niederquerschnittsreifen
Niederquerschnittsreifen mit einem
Querschnittsverhältnis von weniger
als 50 dienen einem sportlichen
Erscheinungsbild. Durch den
niedrigen Querschnitt werden
Fahrzeughandling und
Bremsverhalten optimiert. Im
Vergleich zu einem normalen Reifen
fällt der Fahrkomfort jedoch geringeraus und es kann zu
Geräuschentwicklung kommen.Da die Flanke eines
Niederquerschnittsreifenskleiner ist als die eines
herkömmlichen Reifens, sind
Reifen und Felge anfälliger für
Beschädigungen. Beachten Sie
daher die folgenden Hinweise.
Lassen Sie beim Fahren auf
schlechten Wegen und im
Gelände Vorsicht walten,
damit Reifen und Felgen nicht
beschädigt werden. Nehmen
Sie Reifen und Felgen nach
der Fahrt in Augenschein.
Fahren Sie beim Passieren
von Schlaglöchern,
Geschwindigkeitsbarrieren
und Bordsteinen langsam,
damit Reifen und Felgen nicht
beschädigt werden.
Für den Fall, dass der Reifen
einen Schlag erhalten hat,
empfehlen wir, den
Reifenzustand zu prüfen oder
eine HYUNDAI-
Vertragswerkstatt zu
kontaktieren.
(Fortsetzung)
ACHTUNG(Fortsetzung)
Prüfen Sie alle 3.000 km den
Reifendruck und -zustand, um
Reifenschäden zu vermeiden.
Reifenschäden sind nicht
immer ohne Weiteres mit dem
bloßen Auge zu erkennen.
Sollte es jedoch das kleinste
Anzeichen für einen
Reifenschaden geben, lassen
Sie den Reifen auch dann
prüfen oder ersetzen, wenn
der Schaden nicht mit bloßem
Auge zu erkennen ist, daandernfalls ein "Plattfuß"
droht.
Wenn der Reifenschaden
durch das Fahren auf
schlechten Wegen oder im
Gelände oder durch das
Passieren von Schlaglöchern
oder Bordsteinen verursacht
wird, unterliegt er nicht der
Garantie.
Die Reifenspezifikationen finden Sie auf der Flanke des
Reifens.

7-48
WartungS

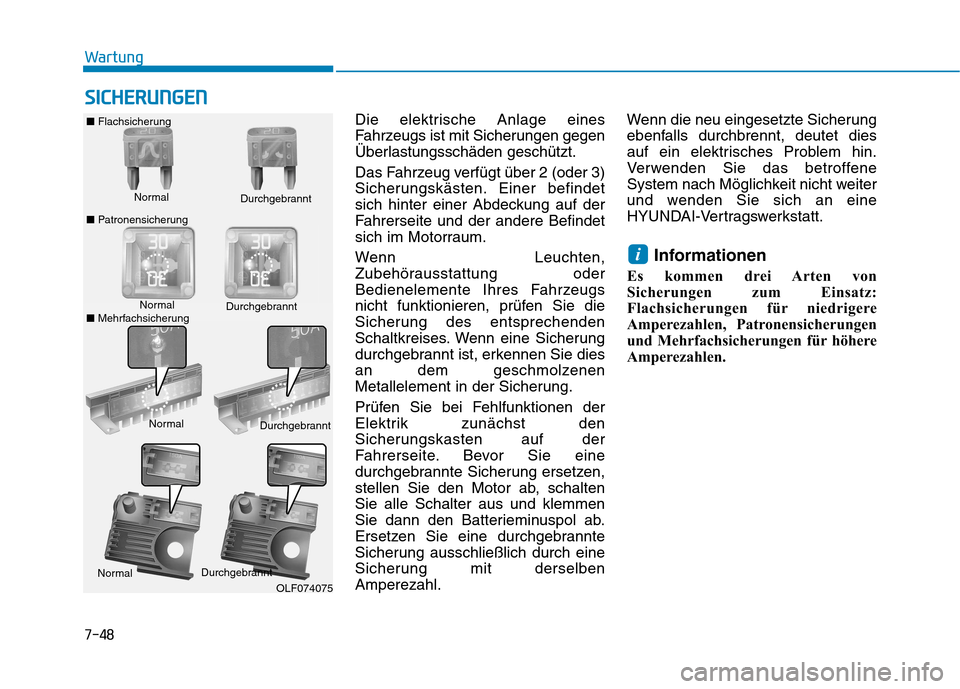

S IICC HH EERR UU NNGGEENN
Die elektrische Anlage eines
Fahrzeugs ist mit Sicherungen gegen
Überlastungsschäden geschützt.
Das Fahrzeug verfügt über 2 (oder 3)
Sicherungskästen. Einer befindet
sich hinter einer Abdeckung auf der
Fahrerseite und der andere Befindet
sich im Motorraum.
Wenn Leuchten,
Zubehörausstattung oder
Bedienelemente Ihres Fahrzeugs
nicht funktionieren, prüfen Sie die
Sicherung des entsprechenden
Schaltkreises. Wenn eine Sicherung
durchgebrannt ist, erkennen Sie dies
an dem geschmolzenen
Metallelement in der Sicherung.
Prüfen Sie bei Fehlfunktionen der
Elektrik zunächst den
Sicherungskasten auf der
Fahrerseite. Bevor Sie eine
durchgebrannte Sicherung ersetzen,
stellen Sie den Motor ab, schaltenSie alle Schalter aus und klemmen
Sie dann den Batterieminuspol ab.
Ersetzen Sie eine durchgebrannte
Sicherung ausschließlich durch eine
Sicherung mit derselbenAmperezahl. Wenn die neu eingesetzte Sicherung
ebenfalls durchbrennt, deutet dies
auf ein elektrisches Problem hin.
Verwenden Sie das betroffene
System nach Möglichkeit nicht weiter
und wenden Sie sich an eine
HYUNDAI-Vertragswerkstatt.
Informationen
Es kommen drei Arten von
Sicherungen zum Einsatz:
Flachsicherungen für niedrigere
Amperezahlen, Patronensicherungen
und Mehrfachsicherungen für höhere
Amperezahlen.
i
Normal
■
Flachsicherung
■ Patronensicherung Durchgebrannt
Normal
Normal OLF074075
Normal
■ Mehrfachsicherung Durchgebrannt
Durchgebrannt
Durchgebrannt

7-49
7
Wartung

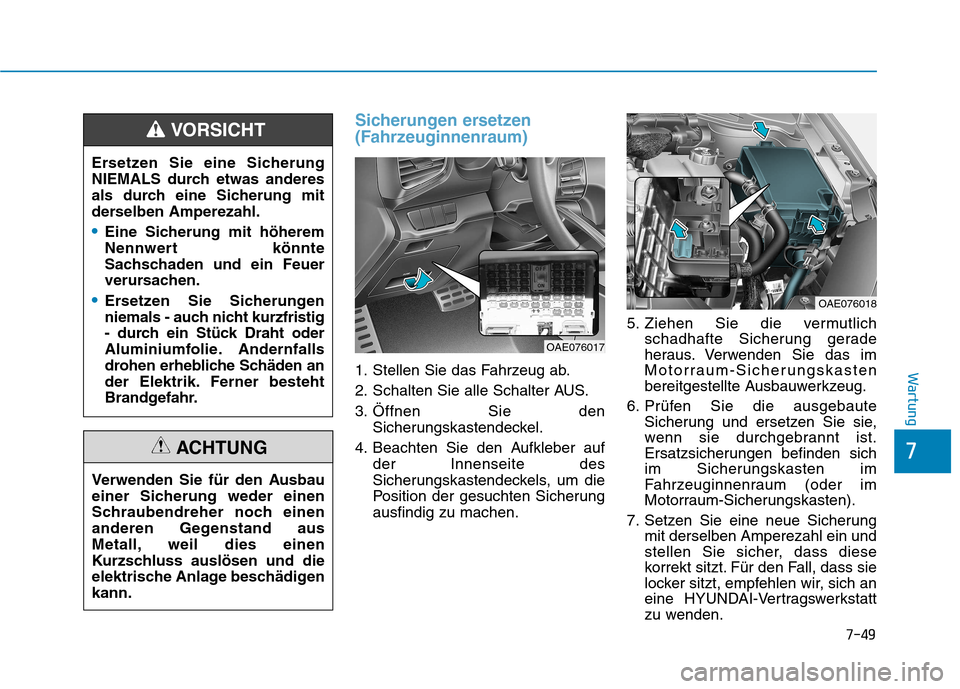

Sicherungen ersetzen
(Fahrzeuginnenraum)
1. Stellen Sie das Fahrzeug ab.
2. Schalten Sie alle Schalter AUS.
3. Öffnen Sie denSicherungskastendeckel.
4. Beachten Sie den Aufkleber auf der Innenseite des
Sicherungskastendeckels, um die
Position der gesuchten Sicherungausfindig zu machen. 5. Ziehen Sie die vermutlich
schadhafte Sicherung gerade
heraus. Verwenden Sie das im
Motorraum-Sicherungskasten
bereitgestellte Ausbauwerkzeug.
6. Prüfen Sie die ausgebaute Sicherung und ersetzen Sie sie,
wenn sie durchgebrannt ist.
Ersatzsicherungen befinden sich
im Sicherungskasten im
Fahrzeuginnenraum (oder im
Motorraum-Sicherungskasten).
7. Setzen Sie eine neue Sicherung mit derselben Amperezahl ein und
stellen Sie sicher, dass diese
korrekt sitzt. Für den Fall, dass sie
locker sitzt, empfehlen wir, sich an
eine HYUNDAI-Vertragswerkstatt
zu wenden.
OAE076017
OAE076018
Verwenden Sie für den Ausbau
einer Sicherung weder einen
Schraubendreher noch einen
anderen Gegenstand aus
Metall, weil dies einen
Kurzschluss auslösen und die
elektrische Anlage beschädigenkann.
ACHTUNG
Ersetzen Sie eine Sicherung
NIEMALS durch etwas anderes
als durch eine Sicherung mit
derselben Amperezahl.
Eine Sicherung mit höherem
Nennwert könnte
Sachschaden und ein Feuer
verursachen.
Ersetzen Sie Sicherungen
niemals - auch nicht kurzfristig
- durch ein Stück Draht oder
Aluminiumfolie. Andernfalls
drohen erhebliche Schäden an
der Elektrik. Ferner besteht
Brandgefahr.
VORSICHT

7-50
Wartung

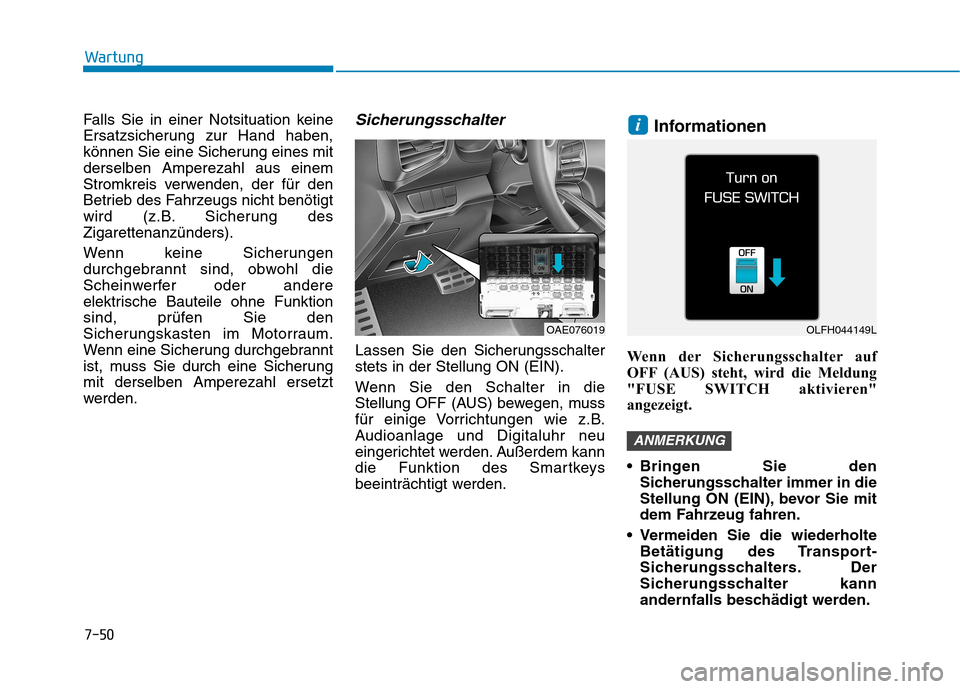

Falls Sie in einer Notsituation keine
Ersatzsicherung zur Hand haben,
können Sie eine Sicherung eines mitderselben Amperezahl aus einem
Stromkreis verwenden, der für den
Betrieb des Fahrzeugs nicht benötigt
wird (z.B. Sicherung desZigarettenanzünders).
Wenn keine Sicherungen
durchgebrannt sind, obwohl die
Scheinwerfer oder andere
elektrische Bauteile ohne Funktion
sind, prüfen Sie den
Sicherungskasten im Motorraum.
Wenn eine Sicherung durchgebrannt
ist, muss Sie durch eine Sicherungmit derselben Amperezahl ersetzt
werden.Sicherungsschalter
Lassen Sie den Sicherungsschalterstets in der Stellung ON (EIN).
Wenn Sie den Schalter in die
Stellung OFF (AUS) bewegen, muss
für einige Vorrichtungen wie z.B.
Audioanlage und Digitaluhr neu
eingerichtet werden. Außerdem kann
die Funktion des Smartkeys
beeinträchtigt werden.Informationen
Wenn der Sicherungsschalter auf
OFF (AUS) steht, wird die Meldung
"FUSE SWITCH aktivieren"
angezeigt.
Bringen Sie den Sicherungsschalter immer in die
Stellung ON (EIN), bevor Sie mit
dem Fahrzeug fahren.
Vermeiden Sie die wiederholte Betätigung des Transport-
Sicherungsschalters. Der
Sicherungsschalter kann
andernfalls beschädigt werden.
ANMERKUNG
i
OAE076019OLFH044149L

7-51
7
Wartung

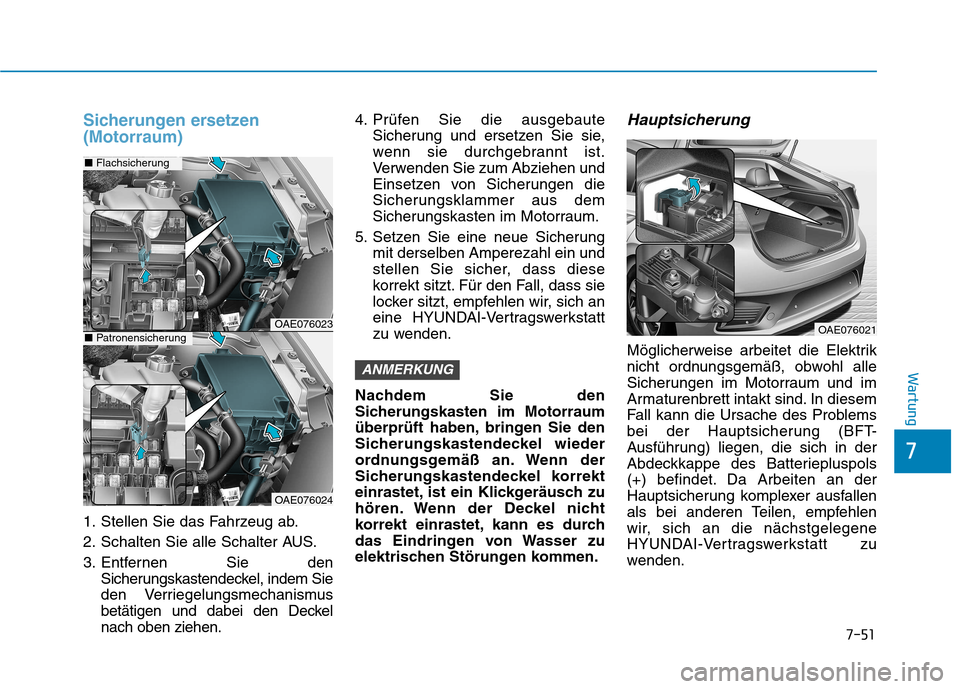

Sicherungen ersetzen (Motorraum)
1. Stellen Sie das Fahrzeug ab.
2. Schalten Sie alle Schalter AUS.
3. Entfernen Sie denSicherungskastendeckel, indem Sie
den Verriegelungsmechanismus
betätigen und dabei den Deckelnach oben ziehen. 4. Prüfen Sie die ausgebaute
Sicherung und ersetzen Sie sie,
wenn sie durchgebrannt ist.
Verwenden Sie zum Abziehen und
Einsetzen von Sicherungen die
Sicherungsklammer aus dem
Sicherungskasten im Motorraum.
5. Setzen Sie eine neue Sicherung mit derselben Amperezahl ein und
stellen Sie sicher, dass diese
korrekt sitzt. Für den Fall, dass sie
locker sitzt, empfehlen wir, sich an
eine HYUNDAI-Vertragswerkstatt
zu wenden.
Nachdem Sie den
Sicherungskasten im Motorraum
überprüft haben, bringen Sie den
Sicherungskastendeckel wieder
ordnungsgemäß an. Wenn der
Sicherungskastendeckel korrekt
einrastet, ist ein Klickgeräusch zu
hören. Wenn der Deckel nicht
korrekt einrastet, kann es durch
das Eindringen von Wasser zu
elektrischen Störungen kommen.
Hauptsicherung
Möglicherweise arbeitet die Elektrik
nicht ordnungsgemäß, obwohl alle
Sicherungen im Motorraum und im
Armaturenbrett intakt sind. In diesem
Fall kann die Ursache des Problems
bei der Hauptsicherung (BFT-
Ausführung) liegen, die sich in der
Abdeckkappe des Batteriepluspols
(+) befindet. Da Arbeiten an der
Hauptsicherung komplexer ausfallen
als bei anderen Teilen, empfehlen
wir, sich an die nächstgelegene
HYUNDAI-Vertragswerkstatt zu
wenden.
ANMERKUNG
OAE076021OAE076023
OAE076024
■ Flachsicherung
■Patronensicherung
